	Das ZUSEUM in Bautzen ist zu einer Wallfahrtsstätte für die Insider der Informatik und besonders die Freunde alter Rechentechnik geworden. Noch immer geht eine ungeheure Faszination von eben dieser aus und weiterhin hat sie es verdient, liebevoll gepflegt zu werden.
	1. Vorbetrachtung zum ZUSEUM in Bautzen 2. Die Schickardt-Maschine 3. Das Abakus-Rechnen 4. Rechnen auf der Linihen und Feder nach Adam Ries 5. Napier-Stäbchen oder Ägyptische Multiplikation 6. Der Lehmann-Rechner 7. Fachgruppenkonferenz der Informatiklehrer im ZUSEUM in Bautzen 8. Verwandte Themen
	Computergeschichte Logo des ZUSEUMs in Bautzen inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-) Basiswissen der Informatik Wissen für Fortgeschrittene der Informatik
	als erstes sollte man wohl einen definierten Anfangspunkt setzen, wann es mit dem was wir Informatik und Computertechnik nennen, bzw. deren Vorläufern eigentlich losging - und hier kann man sich streiten, ob das schon das Zählen in der Steinzeit oder die Signalübertragung mittels Trommeln und Feuerzeichen - Fakt bleibt: das ist schon sehr lange her!
	wir reden von einer Zeit, als Unternehmen, die uns heute allen irgendwie bekannt sind, noch die Namen braver Bürger waren: Microsoft hieß Bill Gates, Apple war Steve Jobs/Wozniak und der Computer hieß Zuse I/II oder ENIAC und verband sich mit Namen! Toll für uns ist, dass dies alles noch nicht so sehr lange her ist und diese Personen bis vor Kurzem noch unter uns weilten.

1. Vorbetrachtungen zum ZUSEUM in Bautzen

	Das ZUSEUM aus heutiger Sicht und für einen Außenstehenden ist das Werk eines Einzelkämpfers, der im Laufe der Zeit Mitstreiter gefunden hat. Hauptsächlich hat man sich der Pflege sowie der didaktischen Aufbereitung alter Rechenmaschinen sowie historischer Methoden des Rechnens verschrieben. Aus dieser Palette sticht jedoch bemerkenswert die Pflege des Nachlasses Konrad Zuses heraus, wenngleich man auch anderen derzeit noch lebenden Pionieren der Computertechnik regen persönlichen Kontakt hält. So war zum Beispiel Prof. Horst Zemanek aus Wien im Dezember 2005 zu Gast im ZUSEUM zu Bautzen

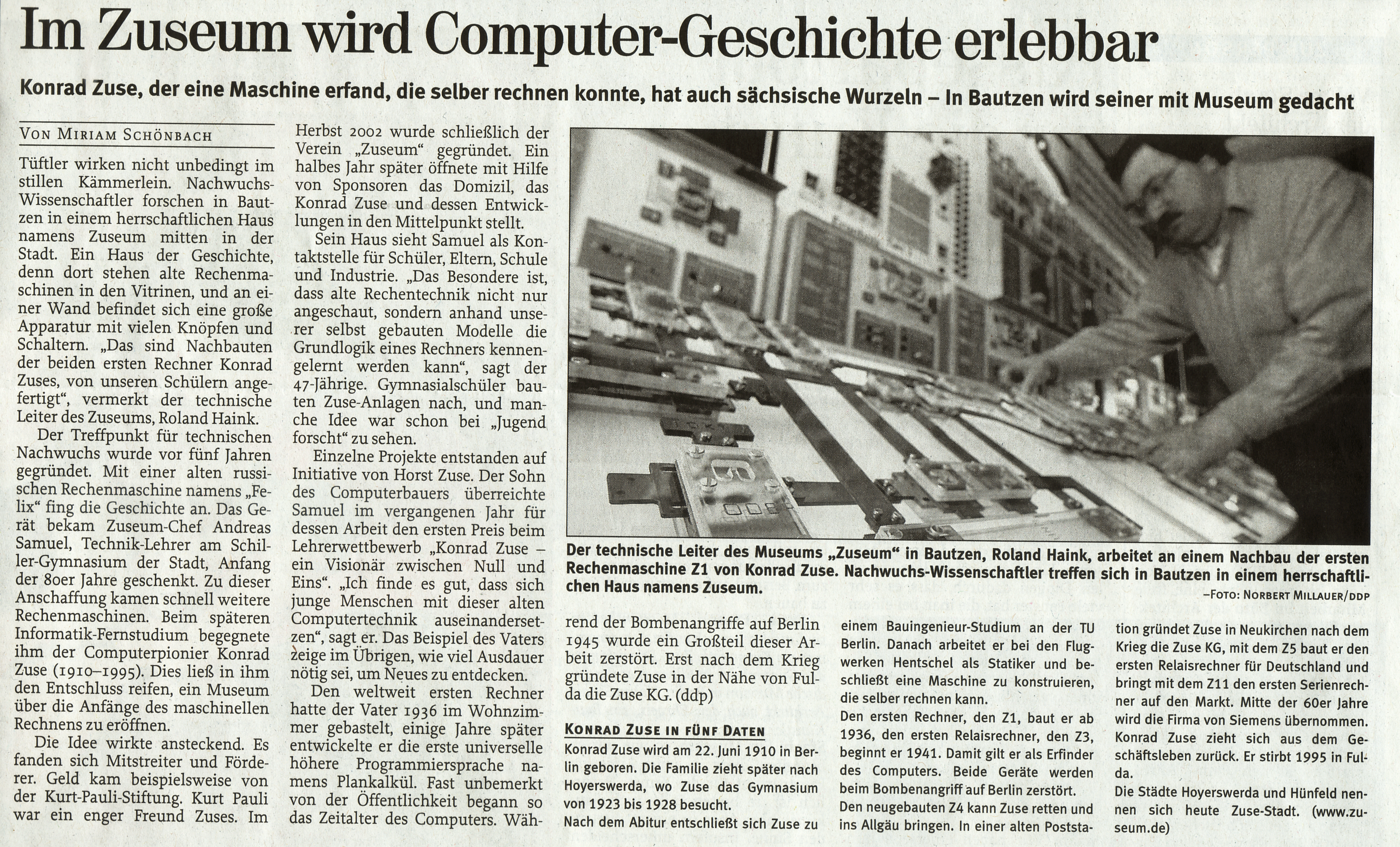

	Konrad Zuse   ZUSEUMs-Text als Baudot-Code ZUSEUMs-Beitrag - FREIE PRESSE 30.11.07 DDR-Computer
	Sicht auf die 4-Bit-ALU der Z1 UND Schaltung in Zuses mechanischer Lösung - Wahnsinn das Teil ;-) OR Schaltung in Zuses mechanischer Lösung - Wahnsinn das Teil ;-) NEGATOR im Grundzustand Rechnen auf der Linihen und Feder ... Napier-Stäbchen

2. Die Schickardt-Maschine

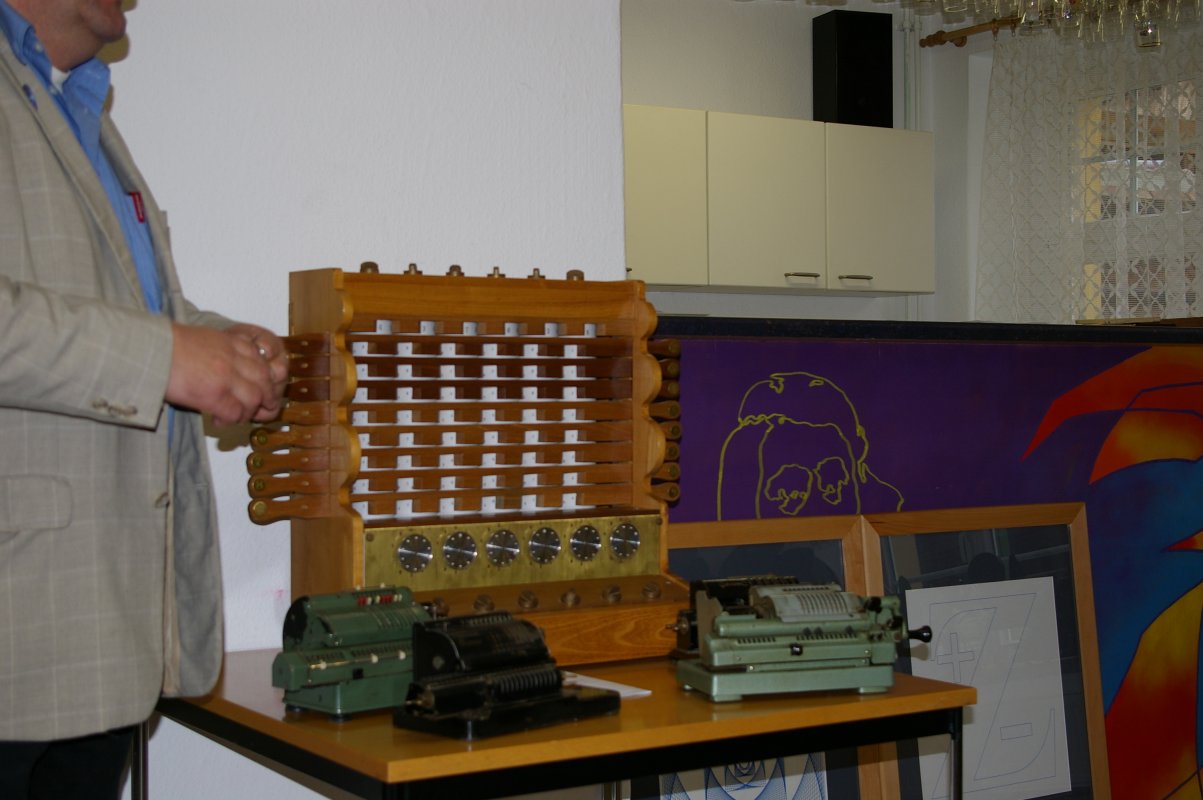

	Rekonstruiert aus faktisch nur einer flüchtigen Handzeichnung sowie einiger technischer Beschreibung - also mit recht wenig Grundlagenmaterial hat man sich mehrfach an den Nachbau der Schickardt-Maschine gemacht. Einmal auch im ZUSEUM in Bautzn.
	Schickard-Rechenmaschine

3. Das Abakus-Rechnen

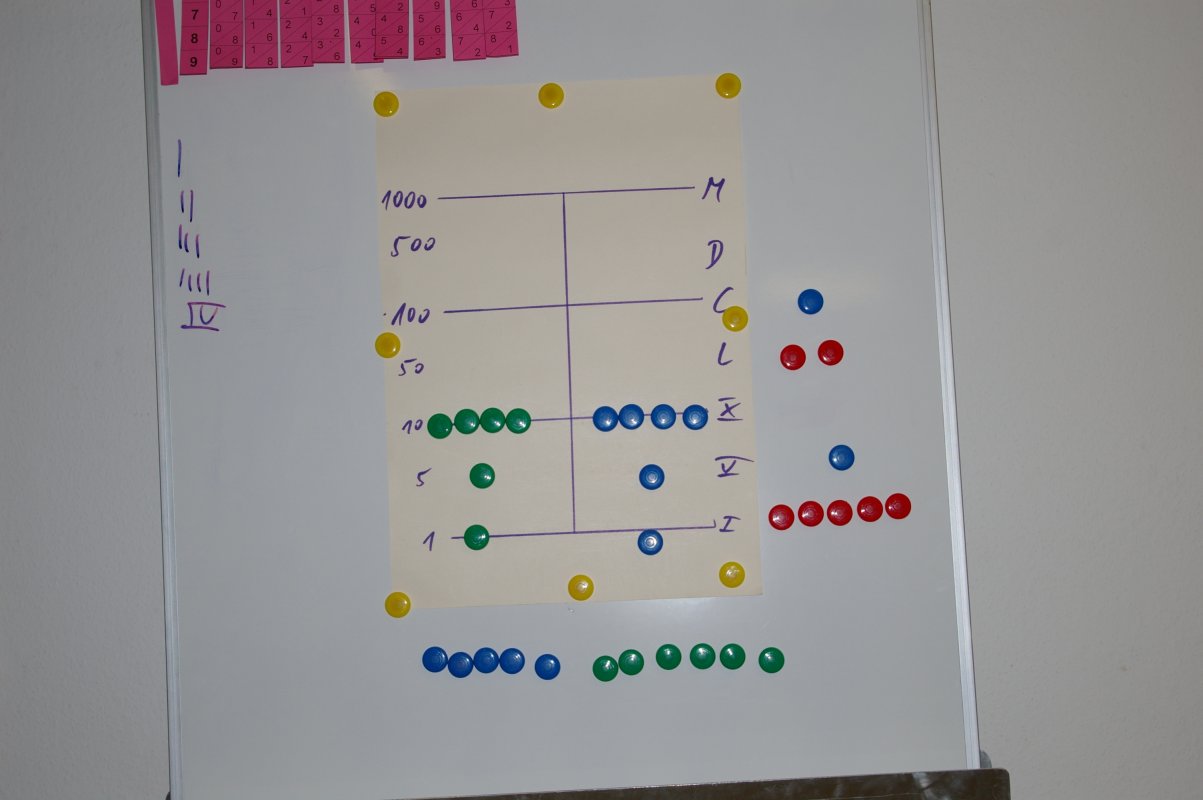

4. Rechnen auf der Linihen und Feder nach Adam Ries

	Die Zeitschrift Mikroprozessortechnik hat vor Jahrzehnten den gelungenen Versuch unternommen, das historische Feld der Informatik mit seinen Persönlichkeiten  und Bereichen auszuloten. Wir erweitern dies systematisch und ziehen weitere Namen hinzu
	Adam Ries und die "Rechnung auff der linihen und der feder"

5. Napier-Stäbchen oder Ägyptische Multiplikation

	Was rede ich hier eigentlich von Konrad Zuse - 's gibt eine Einrichtung, hinter welcher auch ein ganz konkreter Name steht, der sich mit Konrad Zuse und seinen Erfindungen wesentlich besser auskennt - Andreas Samuel, ein Techniker vor dem Herrn und Bastler-Genie - ich habe nur Informatik studiert, der hat den historischen Teil förmlich gefressen ;-)

6. Der Lehmann-Rechner

	Bereits im Jahre 1948 begann in Dresden Lehmann parallel zu seiner Promotion mit dem Entwurf von Rechenwerken und vor allem mit der Umsetzung von Speichereinheiten mittels rotierender Magnetsysteme, um, wie er selbst immer wieder zum Ausdruck brachte, dem „Monster“ ENIAC der USA eine einfachere nicht so voluminöse Lösung entgegen zu setzen. So wurde bereits 1949 der Entwurf für ein vollständiges Rechen-, Steuer- und Speicherwerk (auf Magnettrommelbasis) fertig gestellt.

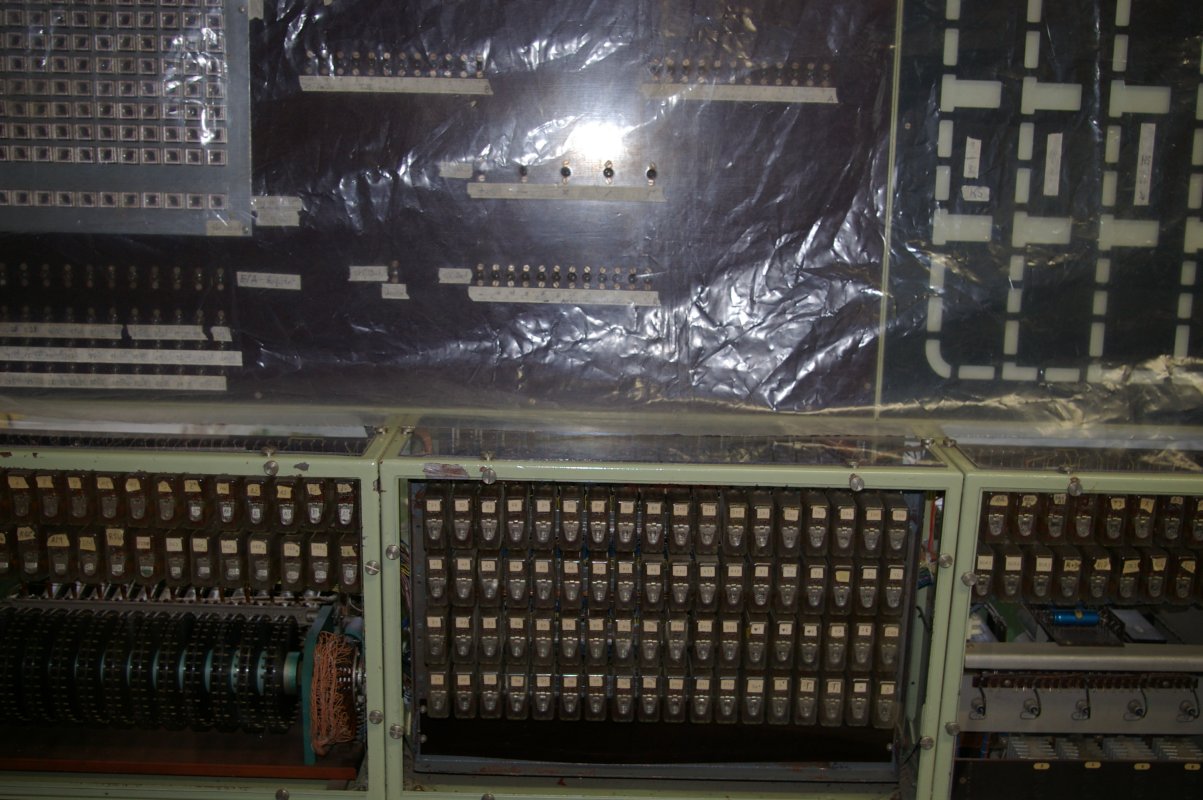

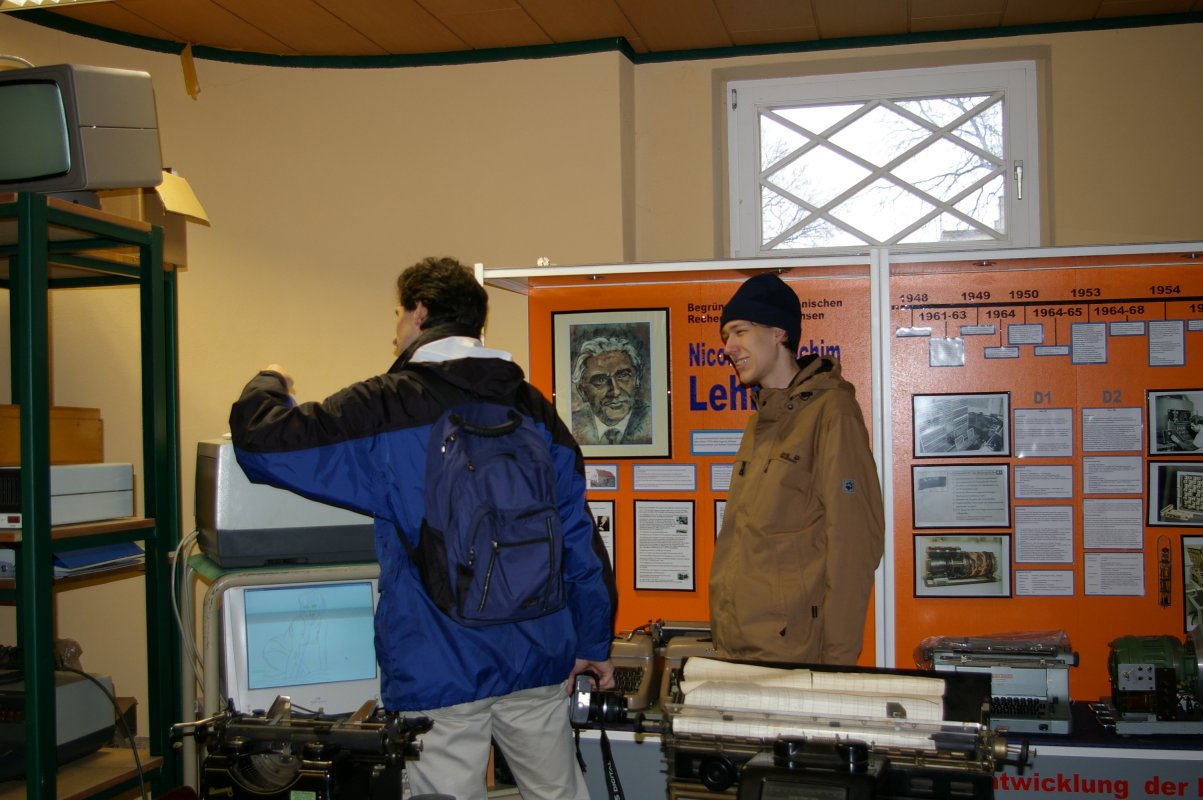

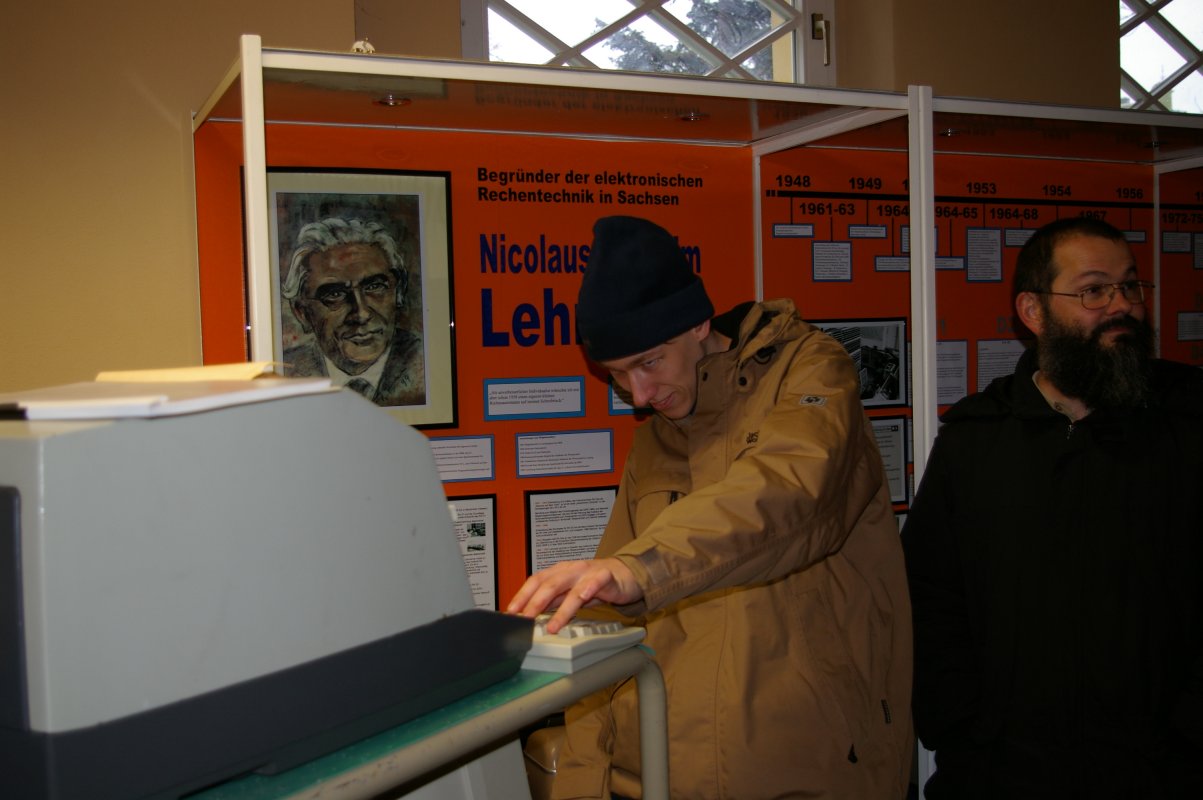

	Demo-Rechner von Prof. Lehmann - Leihgabe der TU-Dresden
	Betrachtet man die damalige Zeit, ist es nicht verwunderlich, dass Nachrichten über ähnliche Entwicklungen von Zuse und Billing oder gar aus England oder Österreich sehr spärlich und dann noch mit großer Zeitverzögerung nach Dresden gelangten. Zudem kam noch, dass die Wirtschaft am Boden lag und die Mittel, sowohl finanziell als auch materiell für die Umsetzung der Ideen zum Bau einer Rechenmaschine an der damaligen Technischen Hochschule Dresden einfach nicht vorhanden waren. N. J. Lehmann gelang es trotz aller Schwierigkeiten 1950 mit dem damaligen Funkwerk Dresden erste Industriekontakte aufzunehmen. Es dauerte allerdings noch bis 1956, bis der erste Rechner D1 (Dresden 1) in zwei Exemplaren betriebsbereit fertig gestellt werden konnte. Ein Exemplar befand sich in den Räumen der TH Dresden, das zweite im Funkwerk Dresden. Der D1 rechnete mit einer Wortlänge von 72 Bits (etwa 20 Dezimalstellen), benutzte eine rotierende Trommel als Speichermedium mit 2 x 1024 Speicherplätzen. Mit einer Taktfrequenz von 100 kHz realisierte er etwa 100 arithmetische Operationen /sec. Als Bauelemente kamen 760 Röhren (Wehrmachtsbestände), 1000 Selendioden und etwa 100 Relais zum Einsatz. Das Eingabemedium war ein Filmstreifen (ausrangierte alte UFA-Filme) mit einem Lochcode - entsprechend der auszuführenden Befehle und der einzugebenden Daten, das Ausgabemedium war eine elektronische Schreibmaschine. Der Rechner nahm die Länge einer Wand von etwa 6m ein.

7. Fachgruppenkonferenz der Informatiklehrer im ZUSEUM in Bautzen

	Eingeladen hatte der Vorsitzende des Vereins ZUSEUM e.V. Herr Andreas Samuel und der Vorstand der Fachgruppe der Informatiklehrer Sachsens nahm diese gern an. Kaum sonst wo weltweit wird spezifisch das Erbe Konrad Zuses derart liebvoll und intensiv gepflegt, wie gerade hier. Und nachdem weltweit unstrittig anerkannt wurde, dass der erste frei programmierbare Digitalrechner Konrad Zuse zuzuschreiben ist. Ergnzt wurden die Ausführungen von Herrn Samuel durch die Mitarbeiter des ZUSEUMs unter anderem Herrn Roland Haink sowie auch Mitgliedern des zugehörigen Fördervereins, unter anderem Frau Steffi Groß.
	wir über uns  -  die GI-Fachgruppe der Informatiklehrer Sachsens

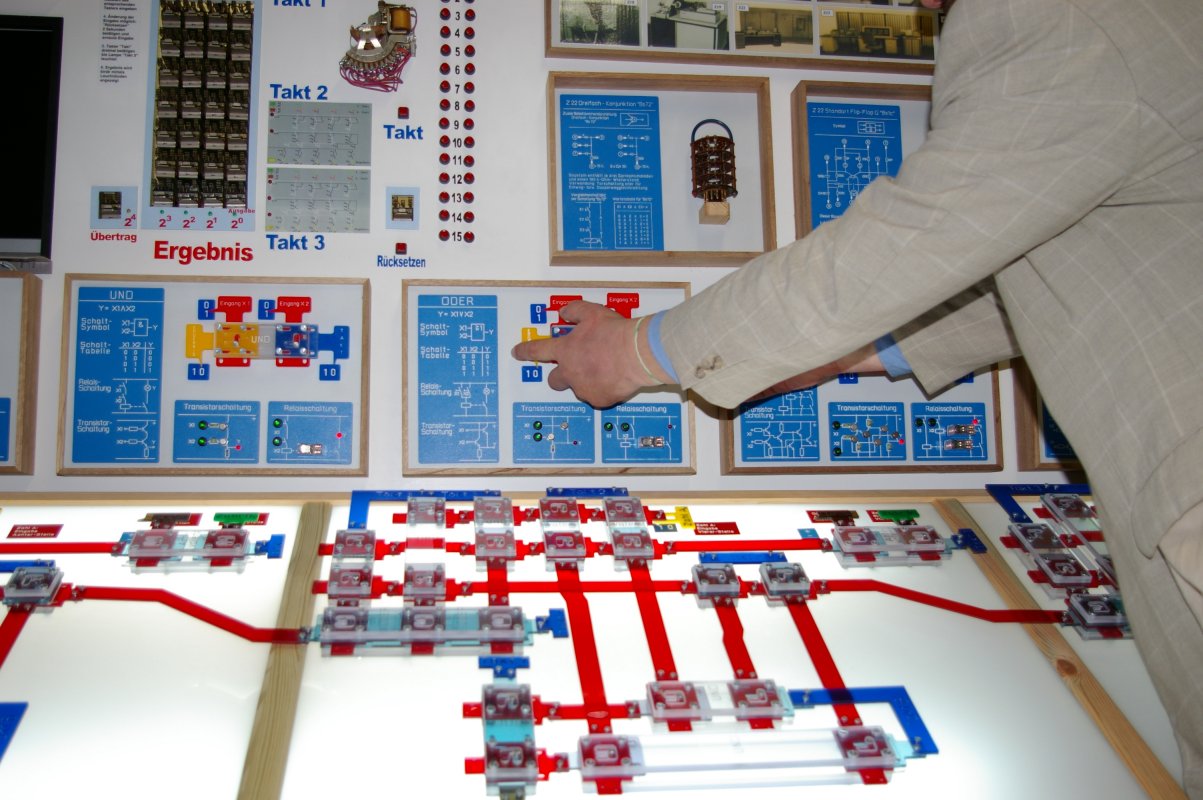

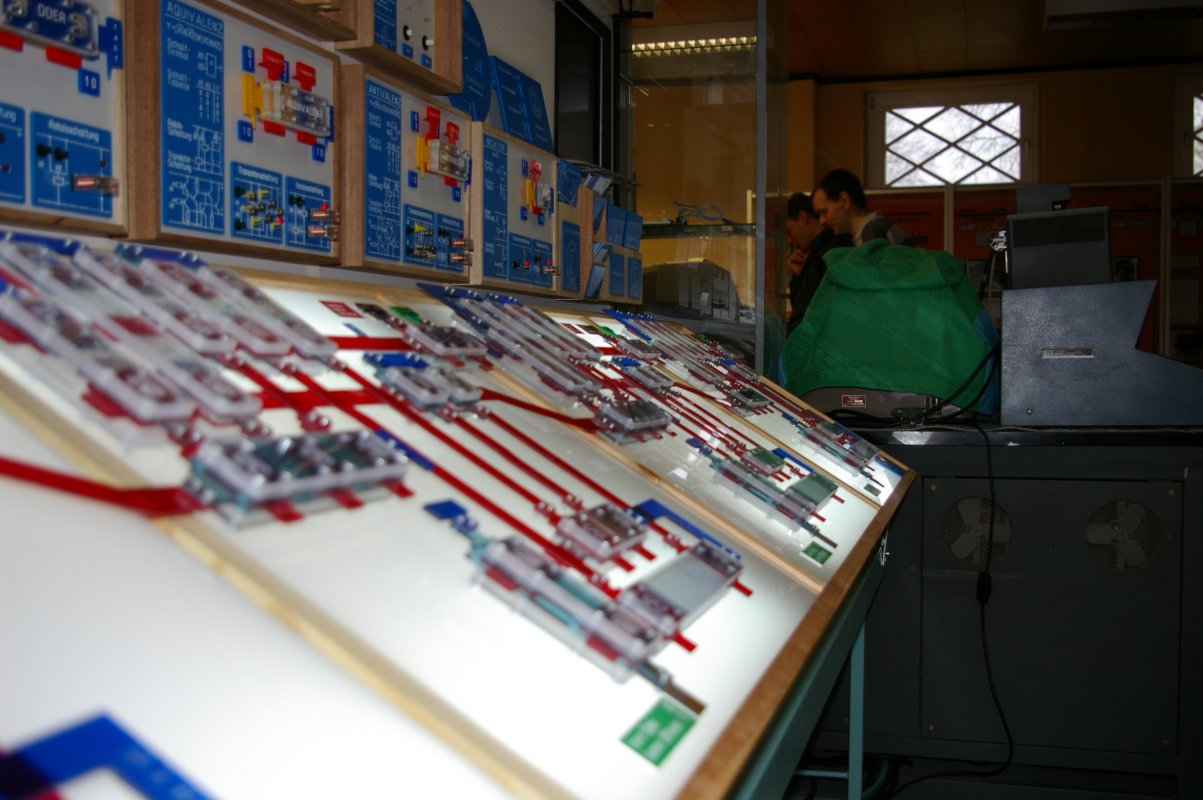

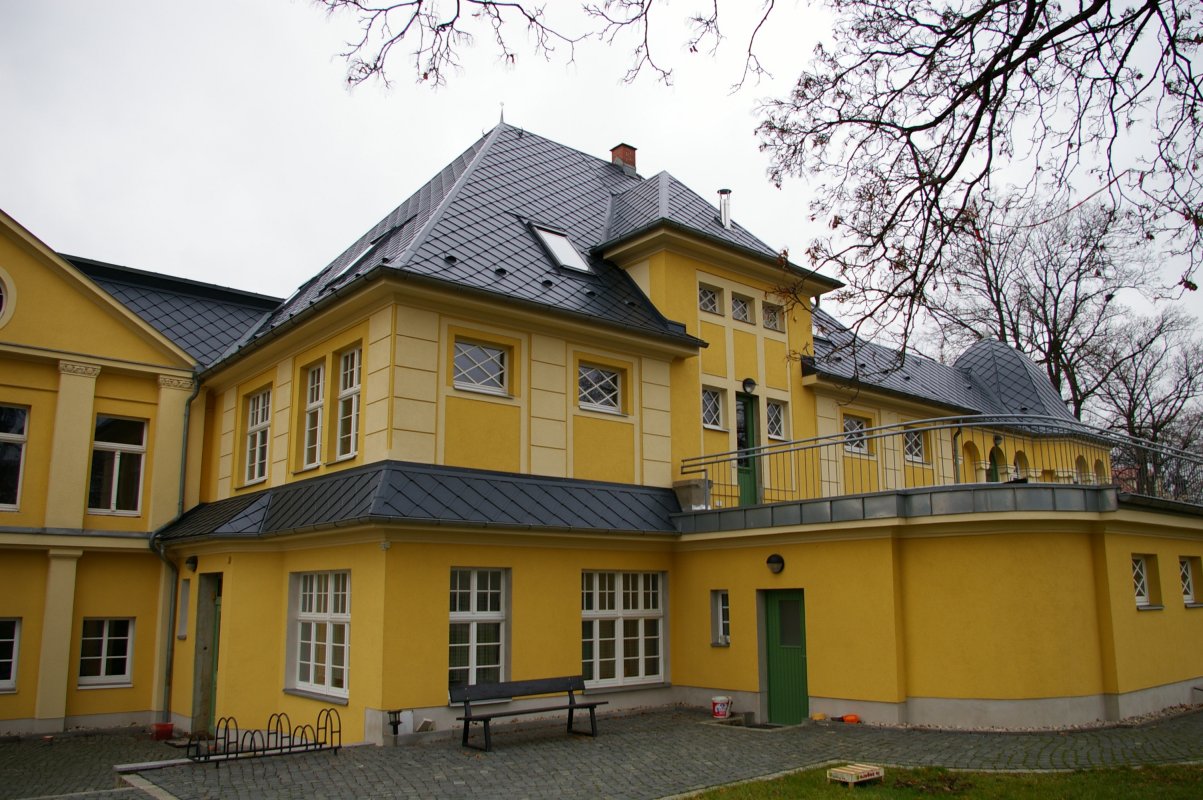

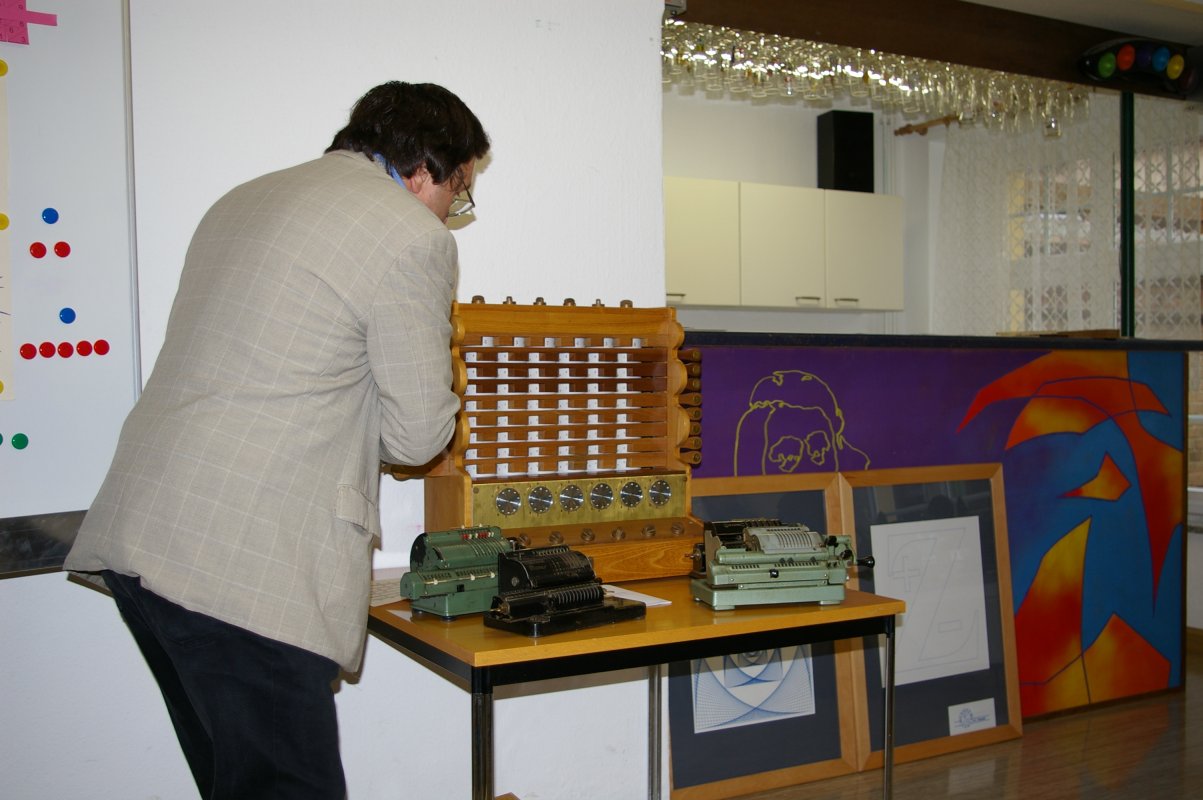

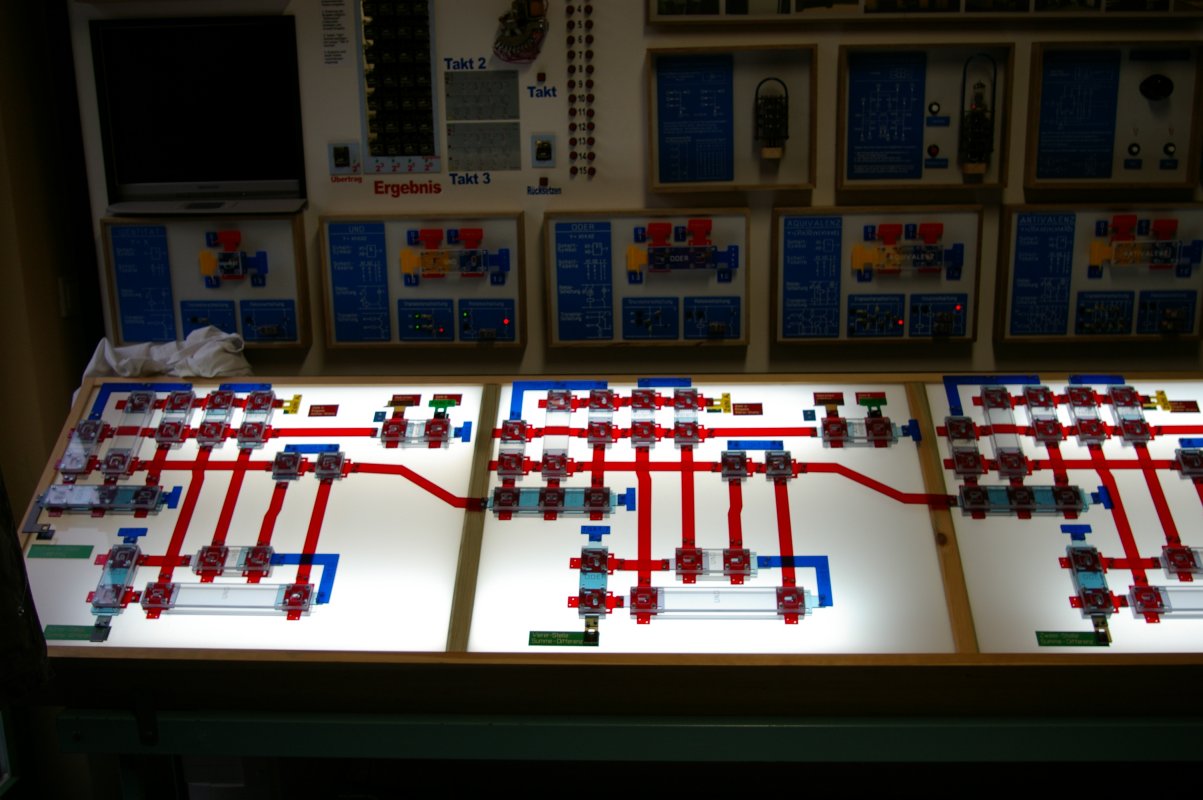

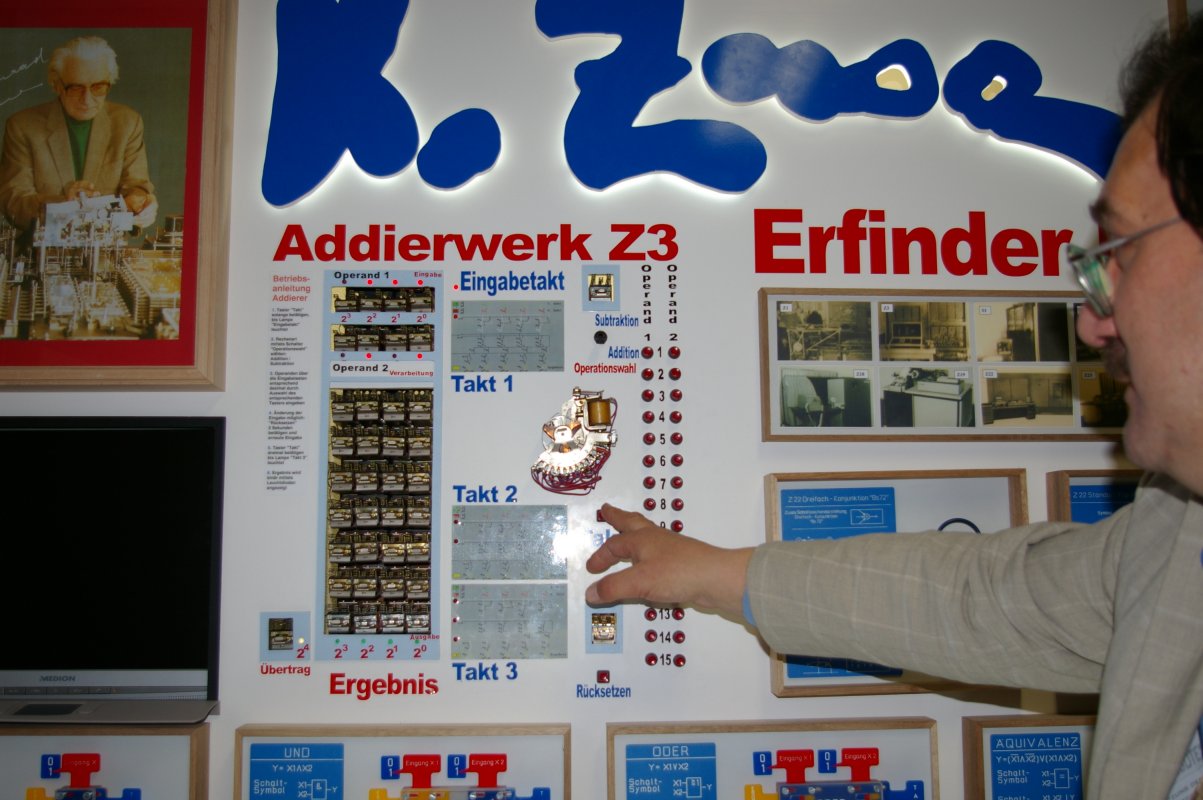

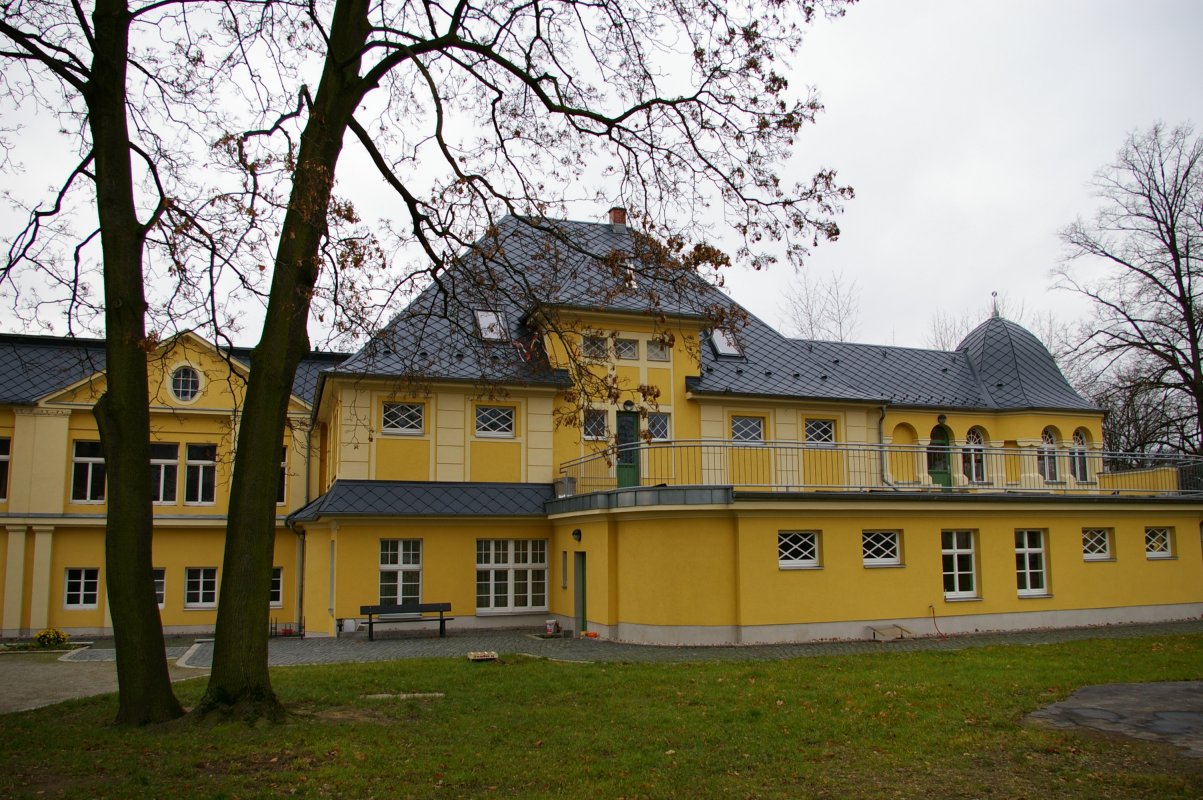

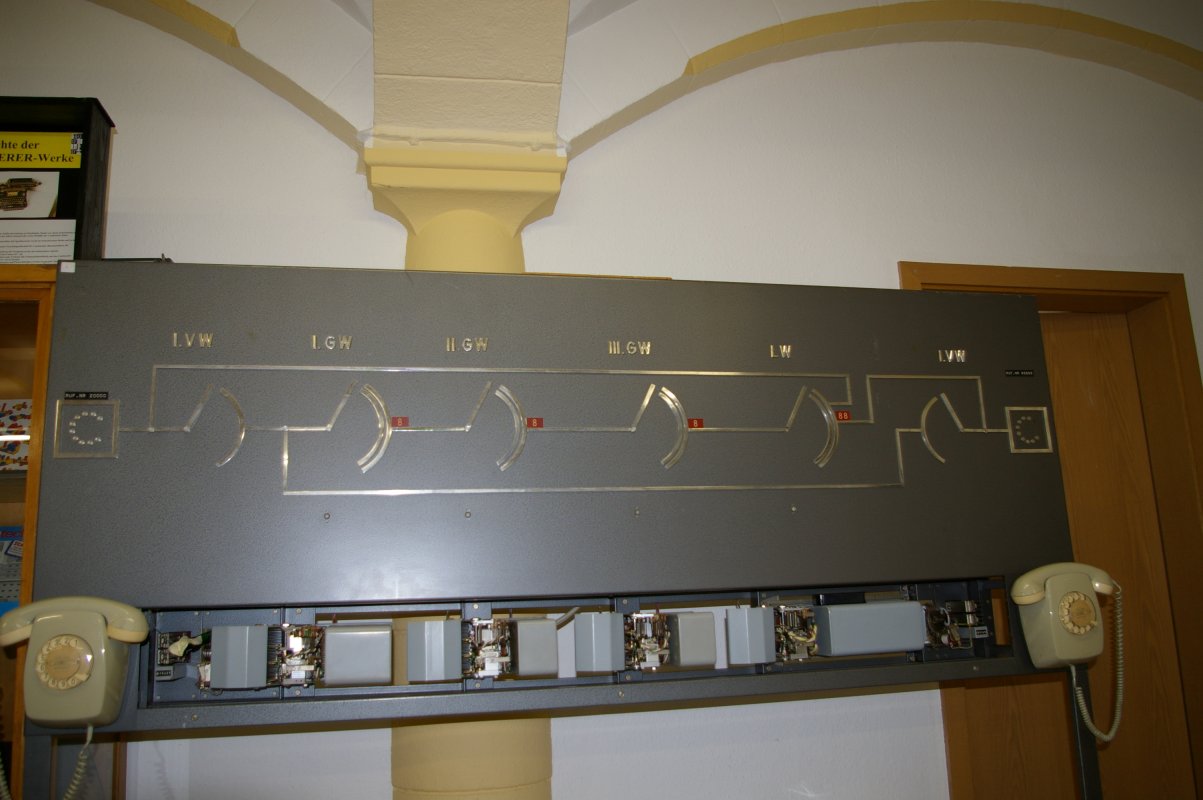

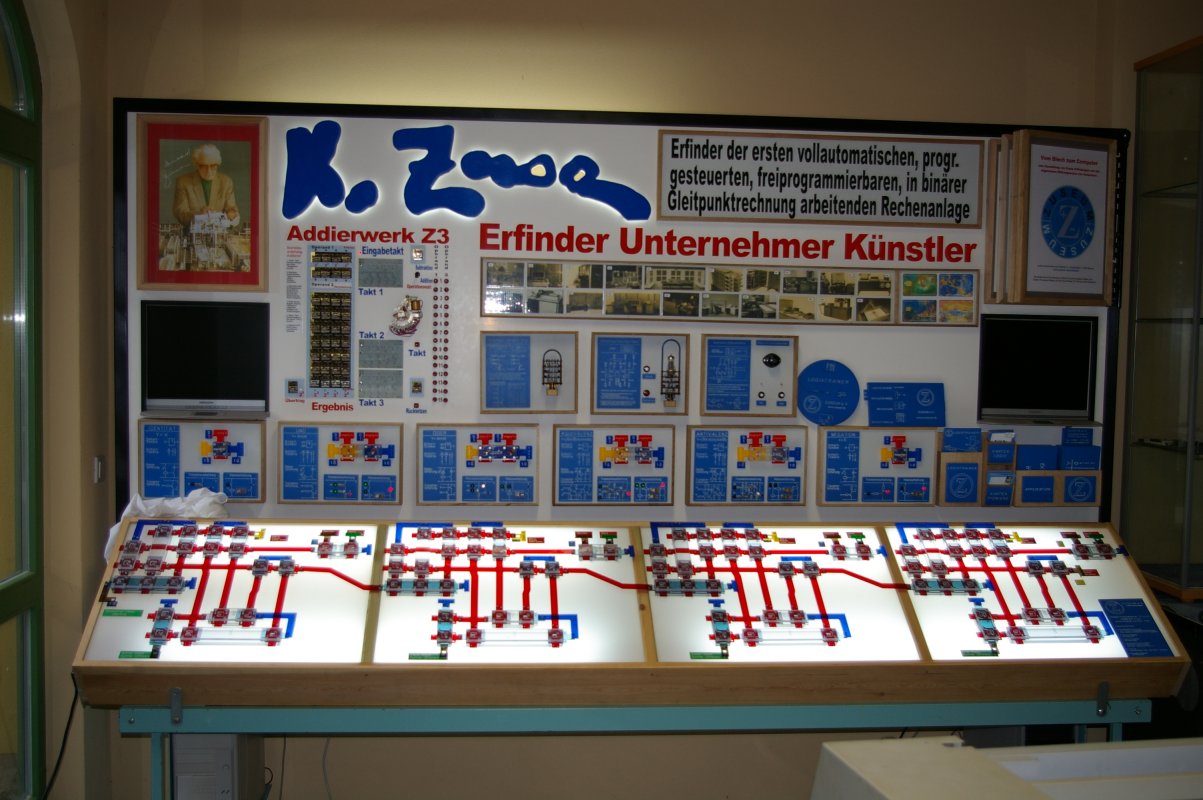

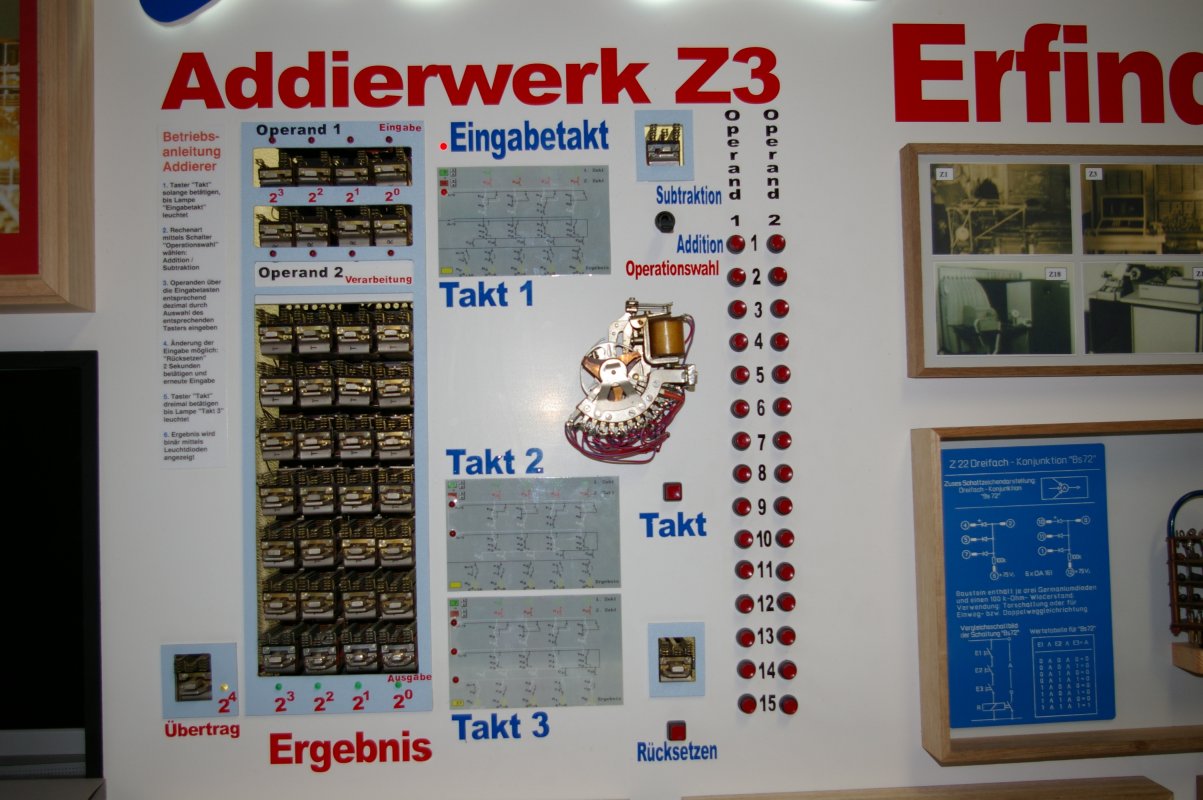

	ZUSEUMs-Chef - Andreas Samuel ZUSEUMs-Mitarbeiter - Herr Haink Aula des Schiller Gymnasiums in Bautzen Prof. Dr. Horst Zuse beim Vortrag der Gastgeber lauscht dem Vortrag ebenso gebannt, wie die anderen angereisten GI-Fachgruppenmitglieder sowie Gäste Host Zuse im Bild des Vortrages an der Z4 Host Zuse im Bild des Vortrages an der Z4 Host Zuse im Bild des Vortrages an der Z4 Katrin Büttner bedankt sich i Namen der Anwesenden bei Prof. Dr. Zuse die Vertretung der Gymnasien Nossen, Mittweida & Rochlitz ;-) unsere Pressevertretung - Rainer Fabianski Warten vorm ZUSEUM Gerd und Hannes ordentliche Sitzhaltung - die Basis jedes guten Unterrichts ;-) Grundlagen mechanischer Rechenmaschinen - erklärt von Herrn Haink Hebdrehwäler zur Demonstration für Telefonverbindungen - das macht man heute noch genauso - nur nicht mehr mechanisch Schickard-Rechenmaschine Rechnen auf der Linihen und Feder ... der Abakus darf nicht fehlen ... ... auch nicht die Napier-Stäbchen ... und ihre Funktionsweise Prüfung auf der Schickard-Maschine 4-Bit Addierwerk nach Zuse 4-Bit Addierwerk mit Logikblechen nach Zuse 4-Bit Addierwerk auf Relais-Basis nach Zuse 4-Bit Addierwerk auf Relais-Basis in Funktion 4 + 3 sollte 7 ergeben ;-) Martin Jähnig erklärt den Baudot-Code Lochstreifenstanzer - hier zum Baudot-Code der ZUSE-GRAPHOMAT - der erste Plotter Lochstreifen einlesen für Kurvendaten des Grapomaten oder eben auch Lochstreifen stanzen im Baudot-Code - das funktioniert so Vollansicht des Graphomaten mit einer Toleranz von 0,1 mm auf A0-Format im Jahre 1964 ohne Schrittmotoren Rainer Werner als Interessent für historische Rechenmaschinen und immer wieder sind die Lochstreifenstanzer interessant nochmals das Addierwerk nochmals das Addierwerk in voller Größe Demo-Rechner von Prof. Lehmann - Leihgabe der TU-Dresden Fragerunde an die Mitarbeiter des ZUSEUMs mit Horst zuse als fachkundigem Berater Fragerunde an die Mitarbeiter des ZUSEUMs mit Horst zuse als fachkundigem Berater das ZUSEUM - nach vielen Umbaumaßnahmen kaum noch zu erkennen das ZUSEUM - nach vielen Umbaumaßnahmen kaum noch zu erkennen

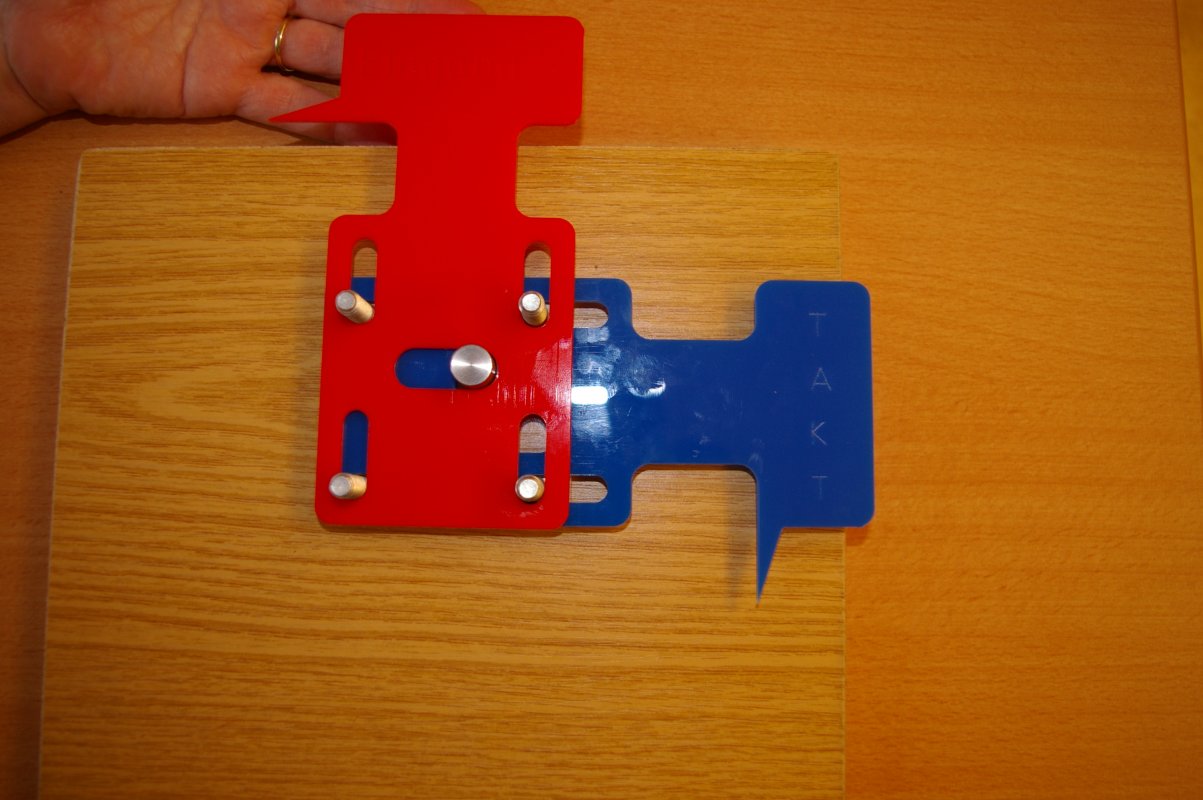

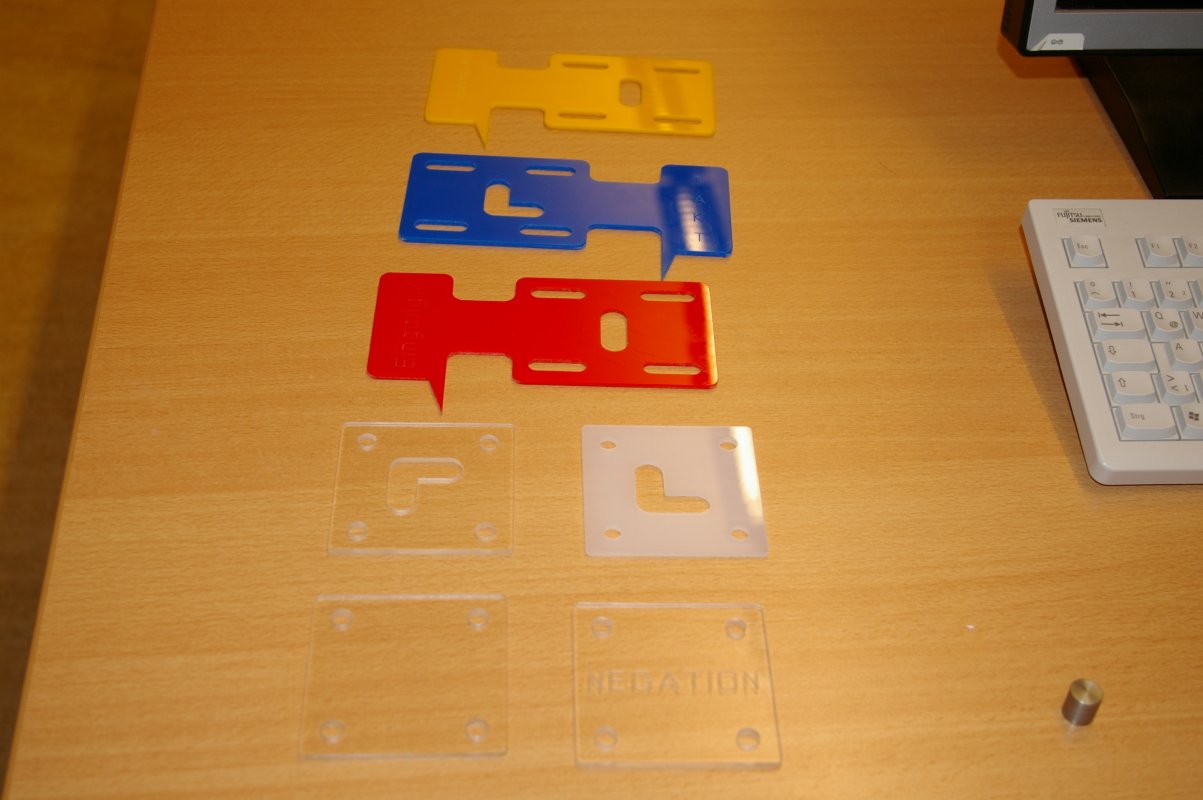

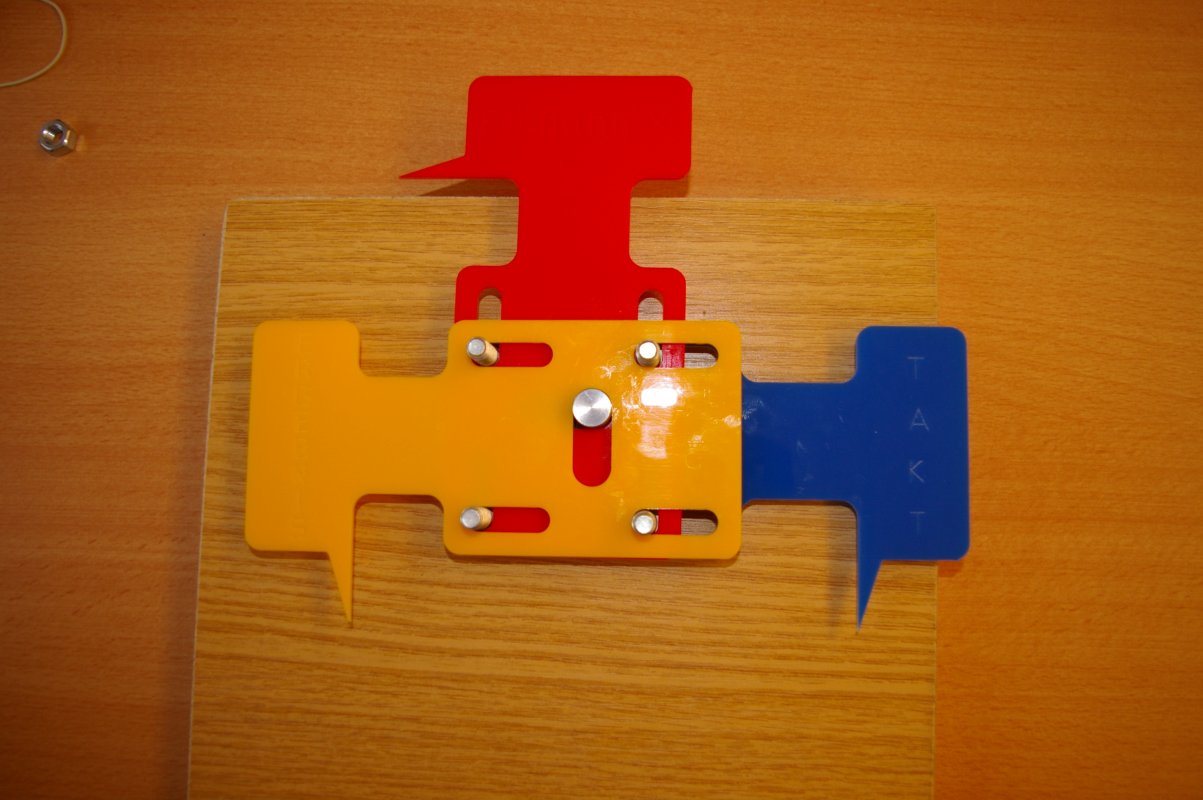

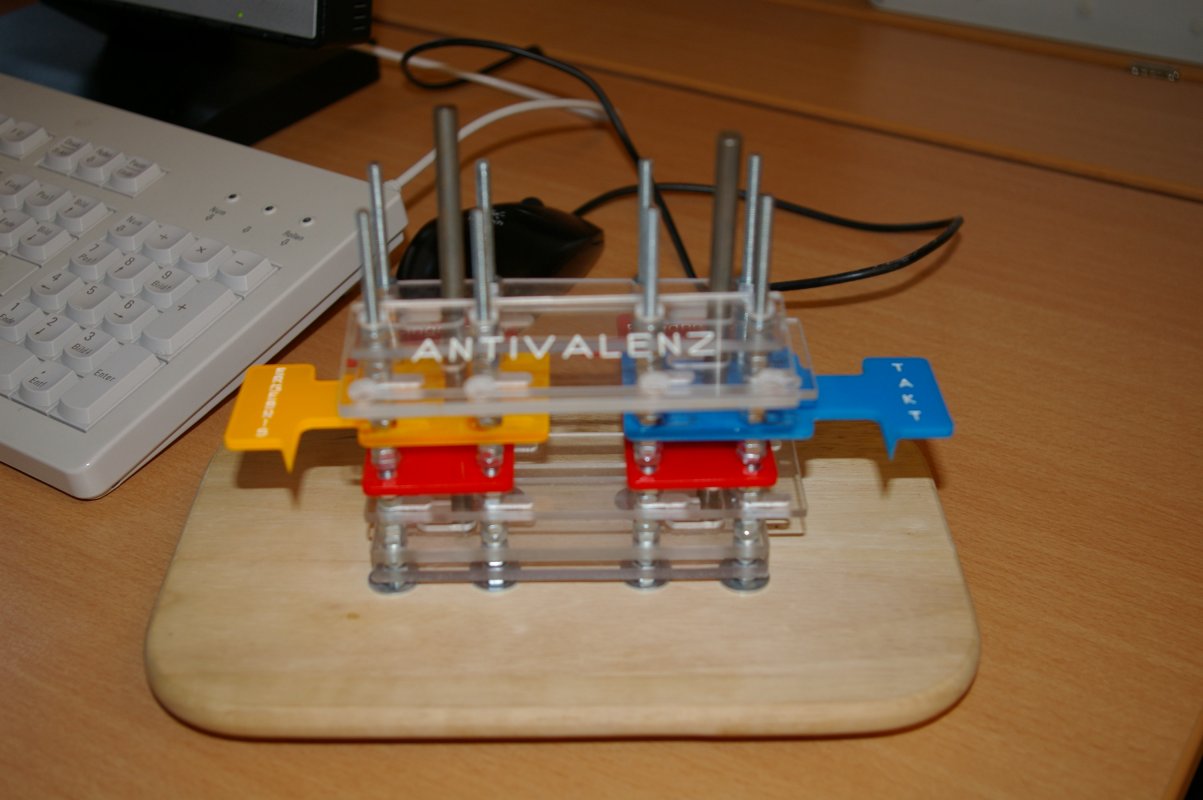

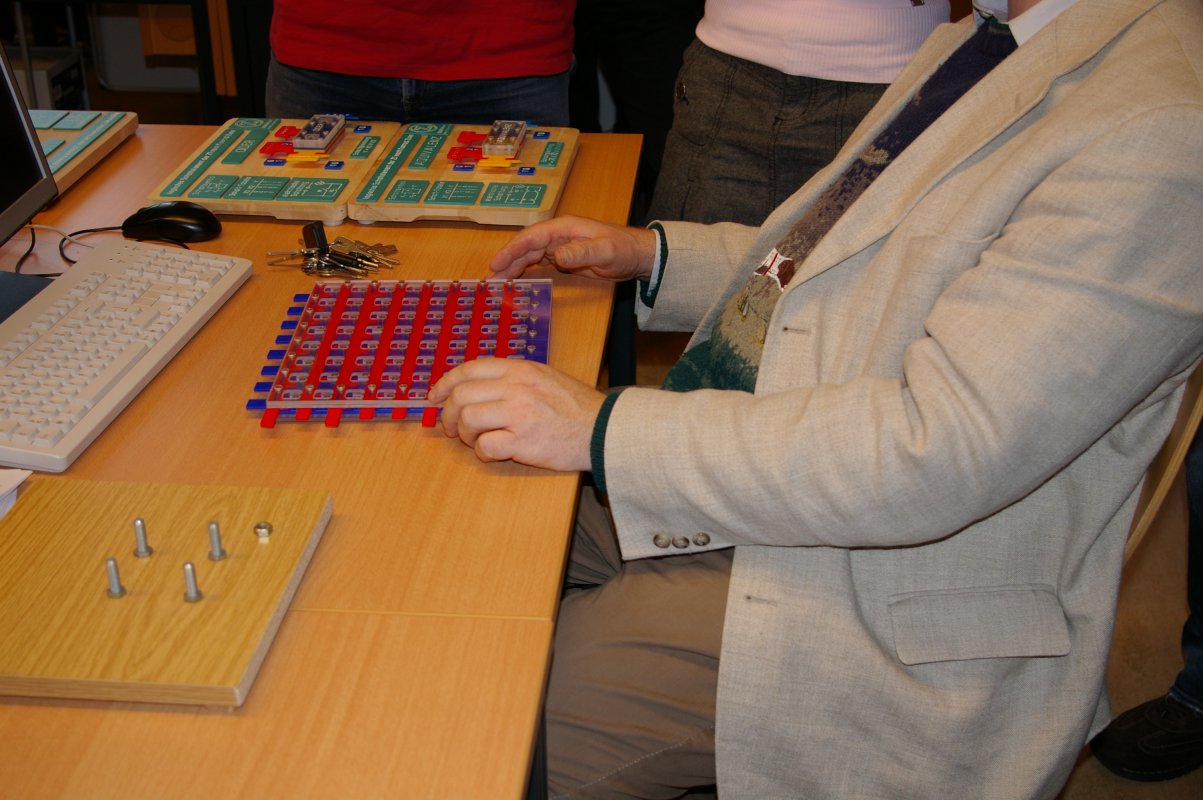

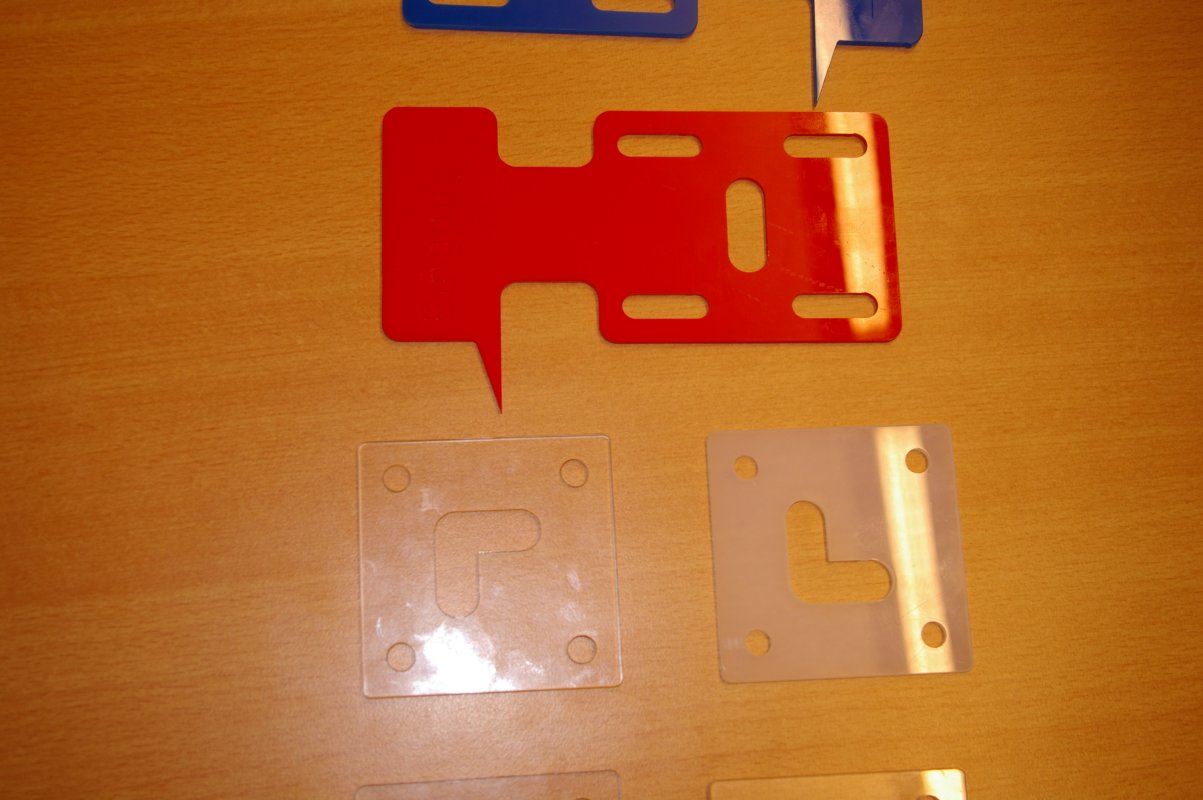

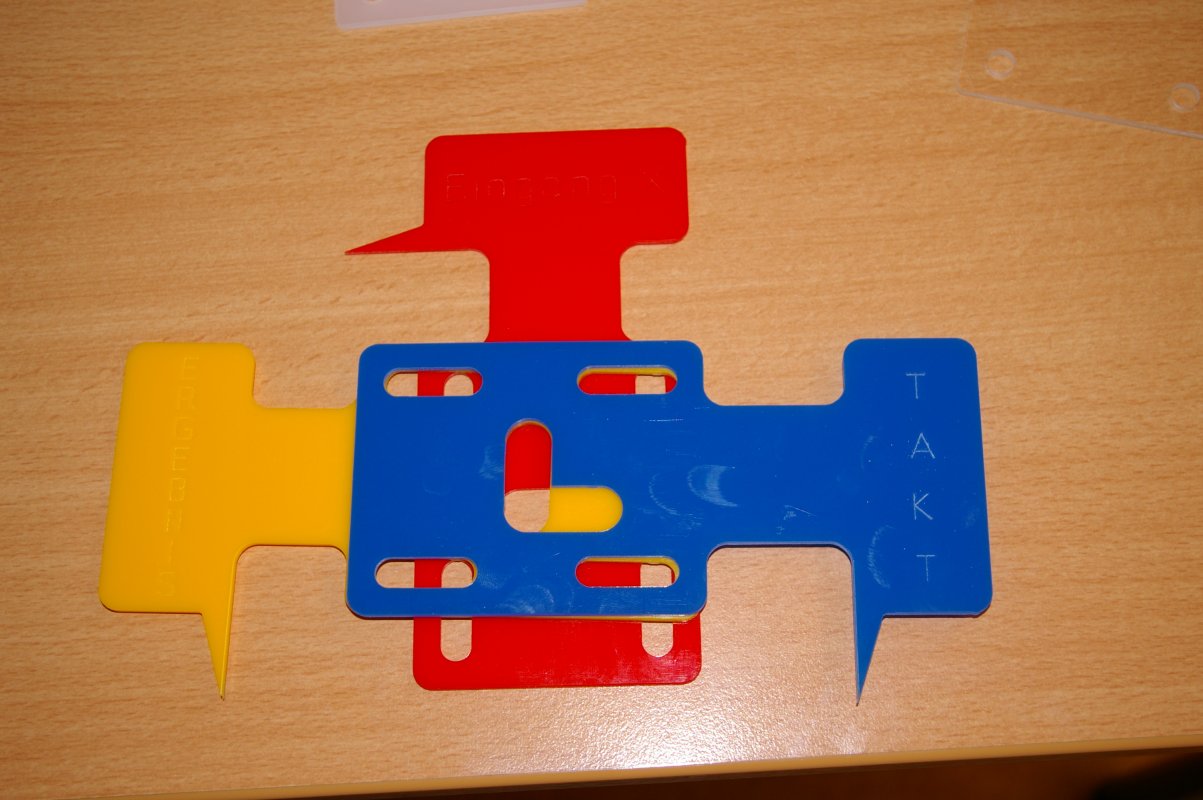

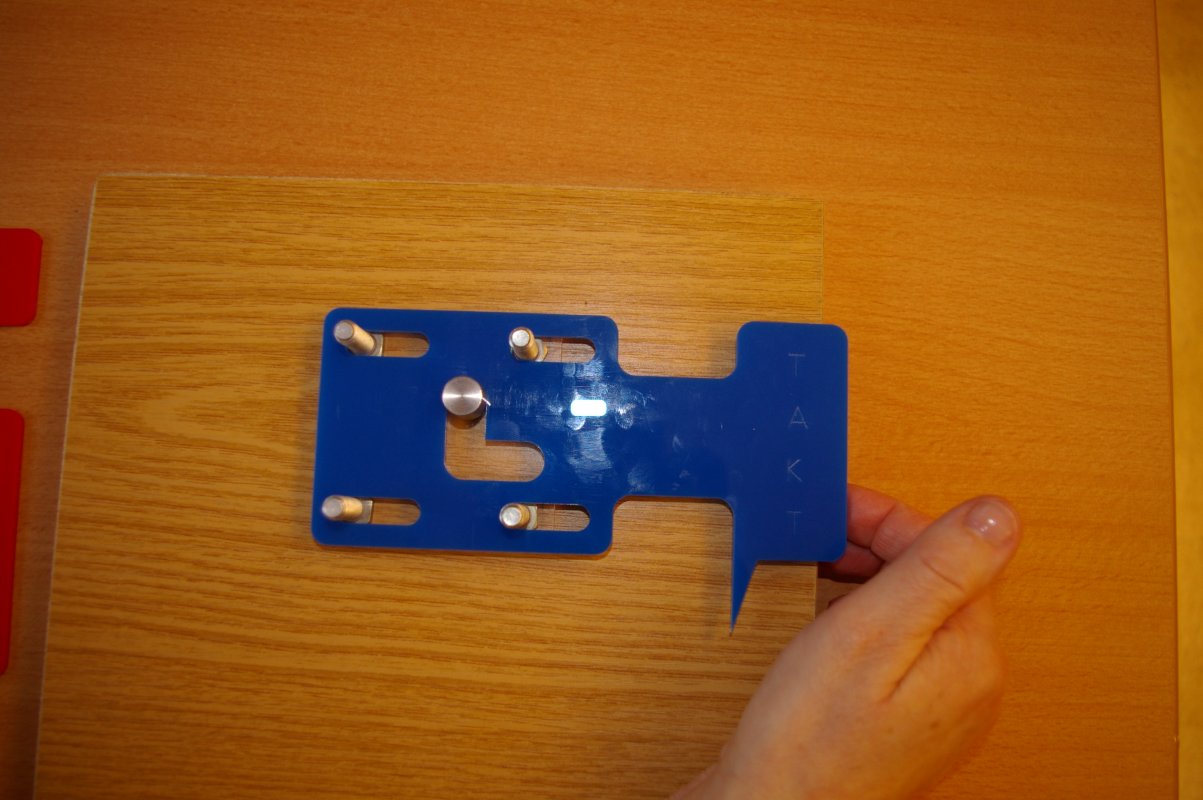

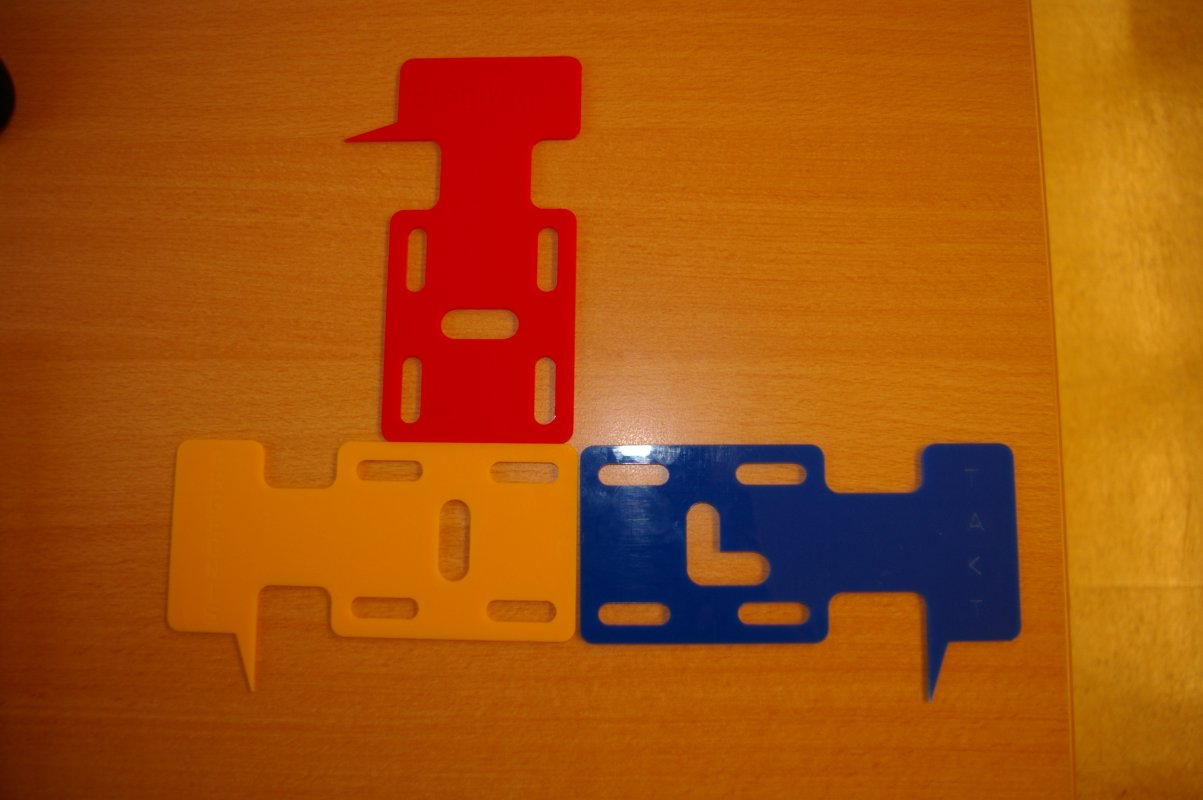

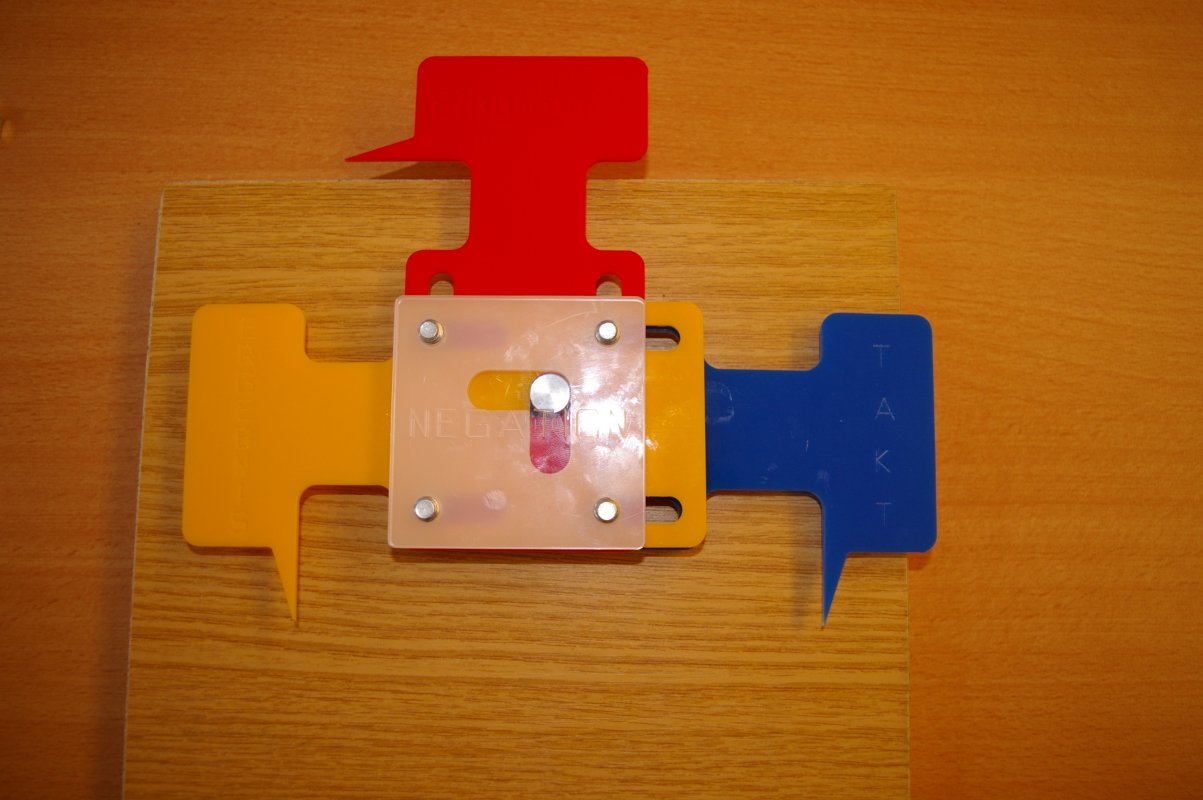

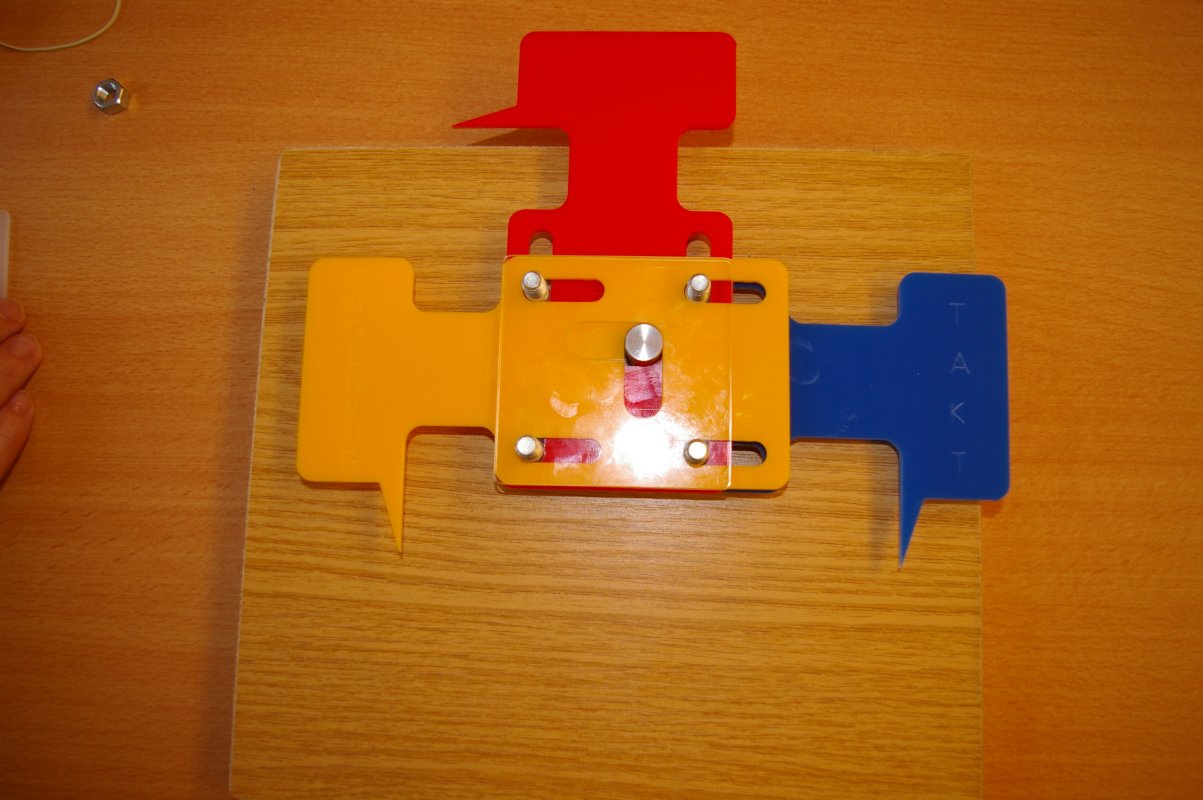

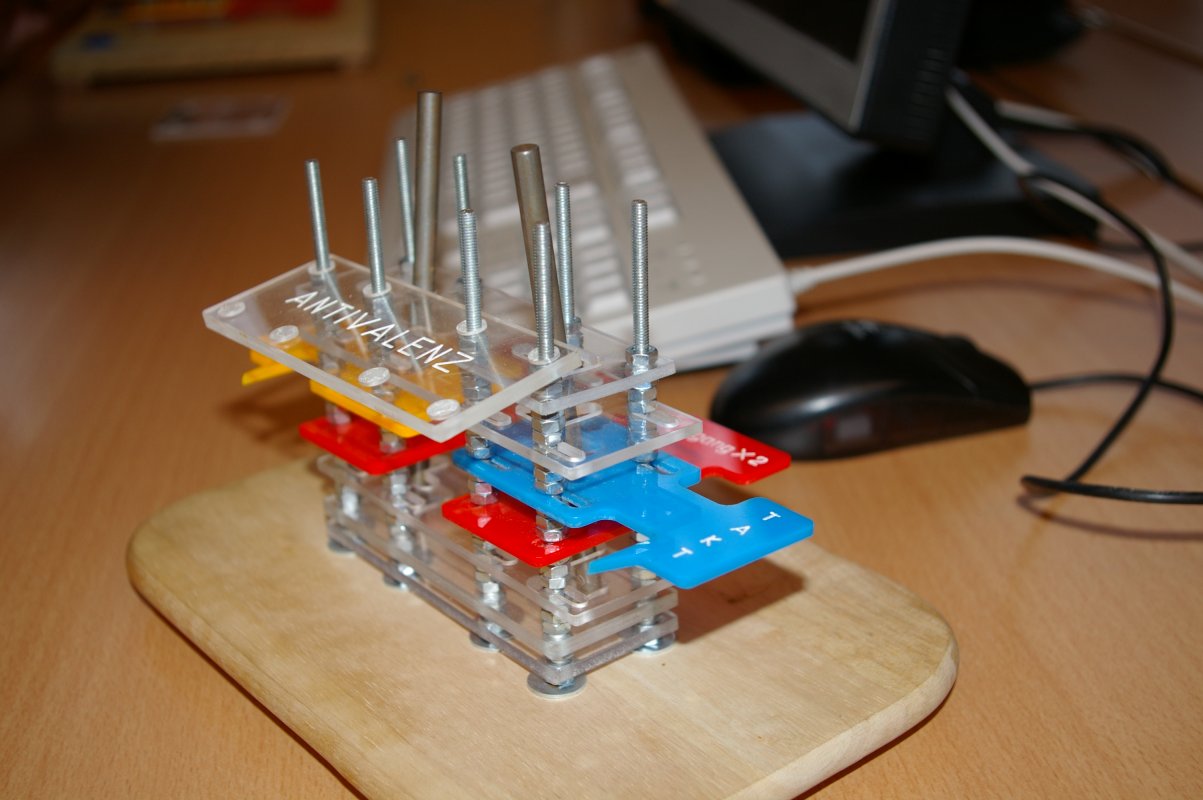

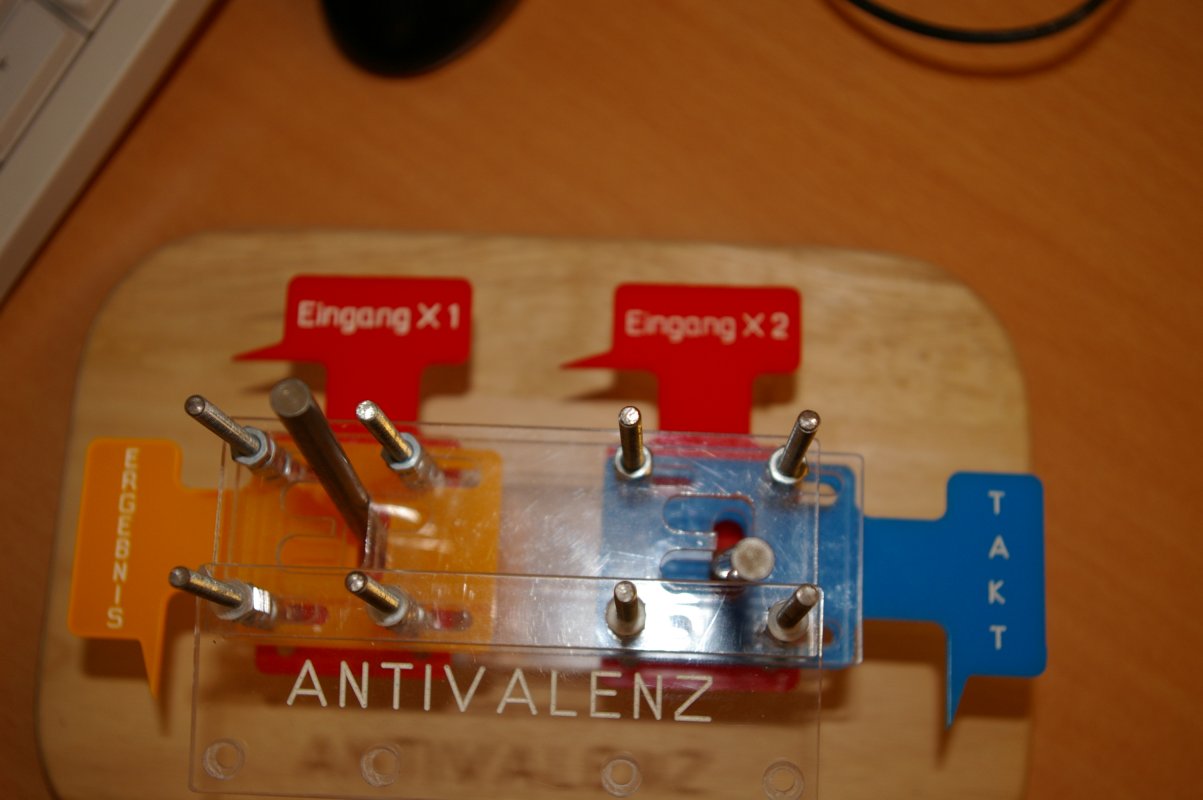

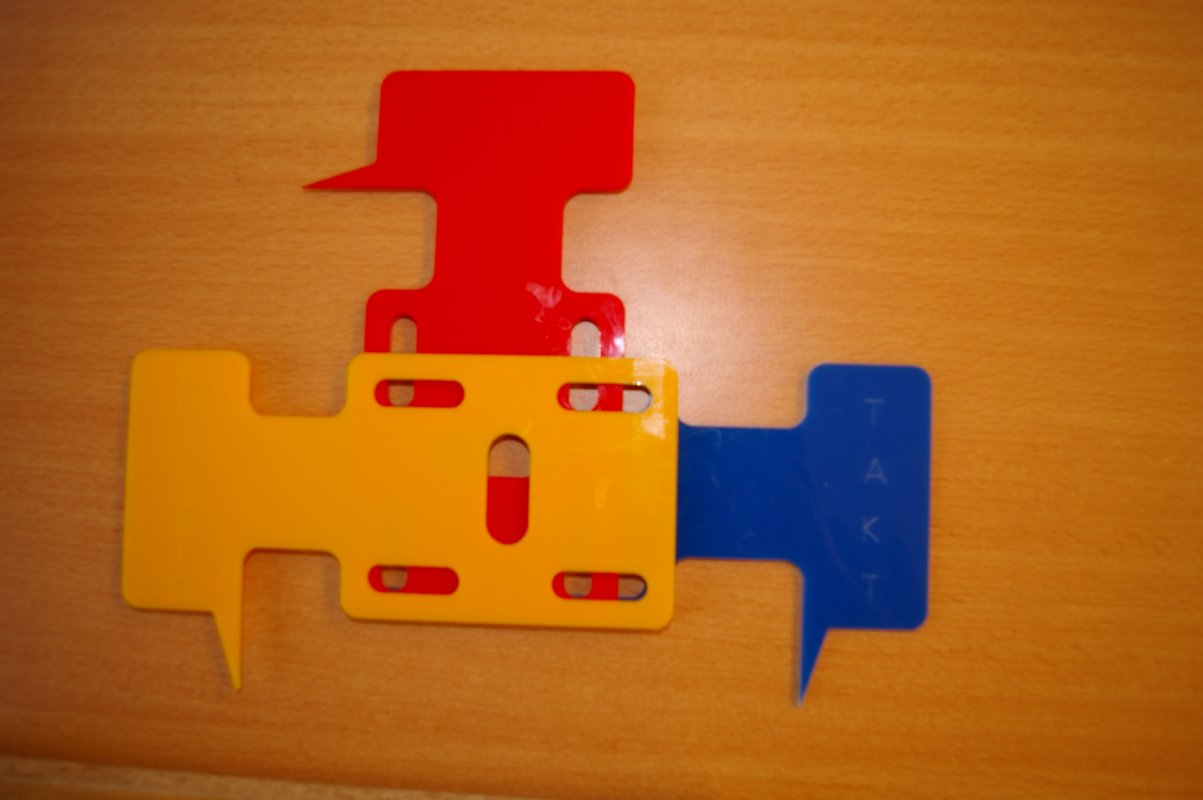

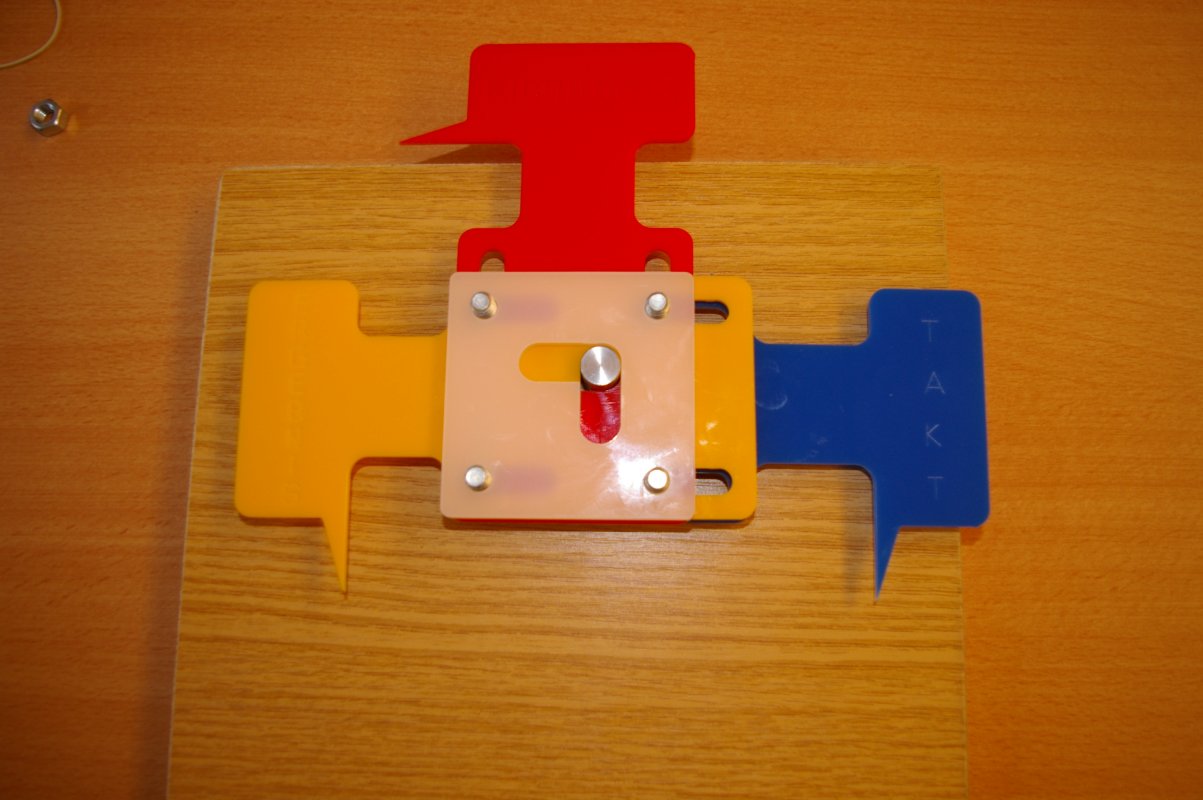

	nochmals Herr Samuel beim Erklären eines 8 Byte Speichers nach der Z1-Architektur die Rechenbleche nach Konrad Zuse ... die Rechenbleche nach Konrad Zuse ... 8 x 8-Bit RAM der Kern der mechanischen Negation Hannes springt für den erkrankten Herrn Samuel ein ... ... und erklärt Aufbau sowie Funktionsweise der Zuse-Bleche ... ... diese sind auch nach67 Jahren noch kniffelig ;-) ... diese sind auch nach67 Jahren noch kniffelig ;-) ... diese sind auch nach 67 Jahren noch kniffelig ;-) ... und so wird zusammengesetzt bzw. abgebaut ;-) ... bis zum Basisblech noch mal, wel's so schön war ;-) die Einzelteile, welche wirklich Logik machen auch Rainer Werner beim Experimentieren mit Zuse-Logiken auch die Fakultät Informatik der TU-Dresden kommt ins Schwitzen Rainer mit Erfolg??? Zuse-Logik als 3D-Modell hier eine Antivalenz Zuse-Logik als 3D-Modell hier eine Antivalenz Zuse-Logik als 3D-Modell hier eine Antivalenz Prof. Dr. Ludwig über das Lebenswerk Prof. Lehmanns an der TU-Dresden Prof. Dr Ludwig über das Lebenswerk Prof. Lehmanns an der TU-Dresden Vortrag Prof. Ludwigs über einen Pionier der Computertechnik in der DDR Vortrag Prof. Ludwigs über einen Pionier der Computertechnik in der DDR

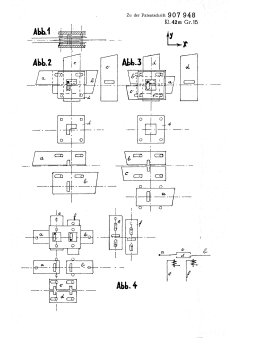

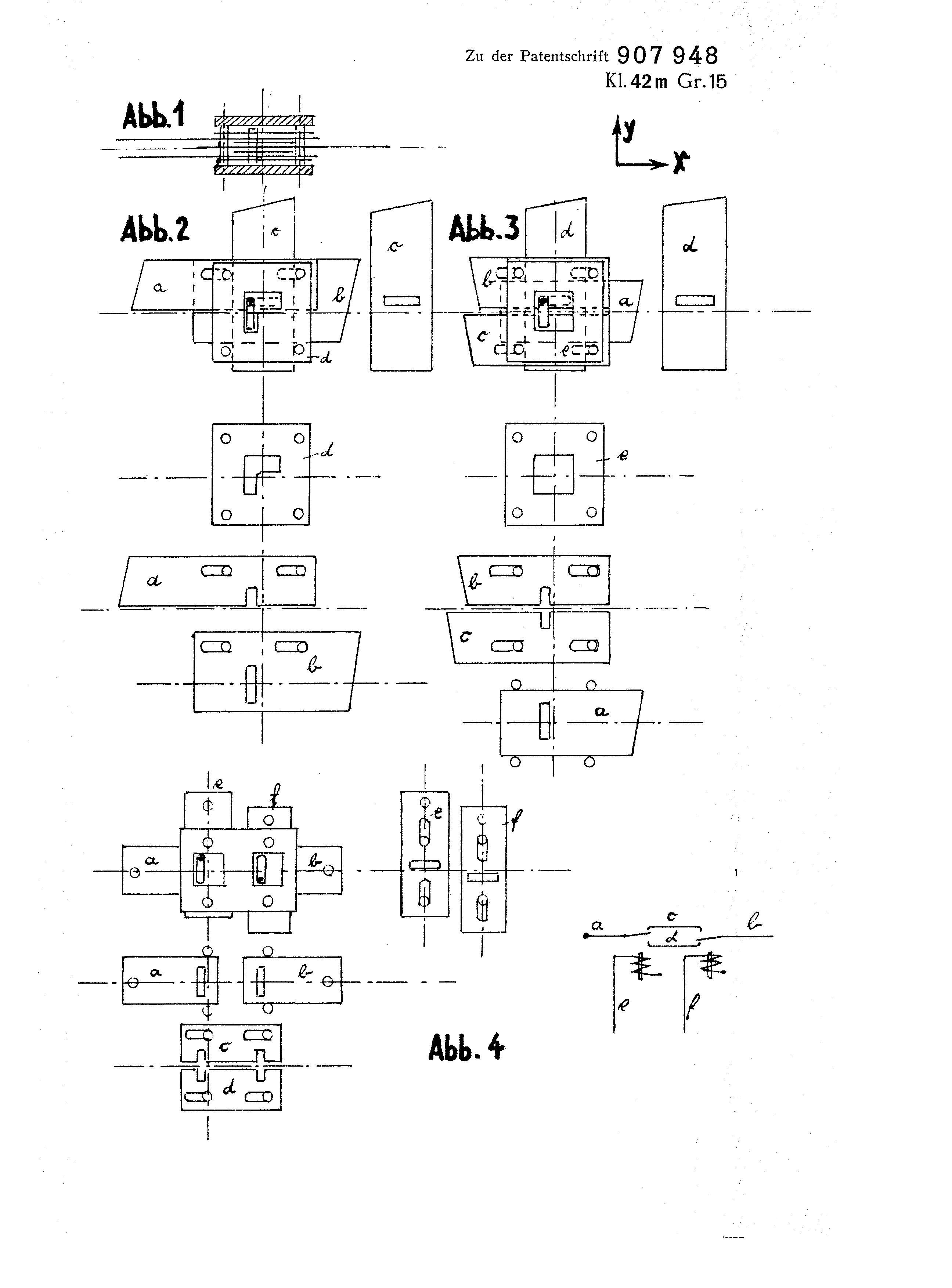

	ZUSE-Bleche im Original-Patent
	Blech # 01 Blech # 01 als DigCAD 4.0-Zeichnung Blech # 02 Blech # 02 als DigCAD 4.0-Zeichnung Blech # 03 Blech # 03 als DigCAD 4.0-Zeichnung Blech # 04 Blech # 04 als DigCAD 4.0-Zeichnung
	... auf meinen Logikseiten habe ich einmal mit den Zuse-Blechen nach Andreas Samuel experimentiert - die Details kann man natürlich auf den Fotos oben besser erkennen ;-) Kombinatorik Das Kombinatorik-Projekt Schaltalgebra Kanonischen Normalformen AND-Logik OR-Logik Negator-Logik NAND-Logik NOR-Logik Äquivalenz-Logik Antivalenz-Logik
