5.5. NOT-Gatter - Logischer Negator - auch als Inverter bezeichnet

Letztmalig dran rumgefummelt: 24.07.19 10:42:54

	Obwohl er vielfältigste Bezeichnungen führt, schaltet ein Negator am Ausgang immer das gegenteilige Signal des Einganges auf. Somit eignet er sich ausgezeichnet als Signalumkehrer - eine Funktion, welche in der Logik und Elektronik oft benötigt wird.
	1. Schaltlogik des NOT-Gates 2. Bauelementelisten des NOT-Gates 4. Verwandte Themen
	die Elektronikseiten Negator-Logo inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-) Wissen für Fortgeschrittene der Informatik

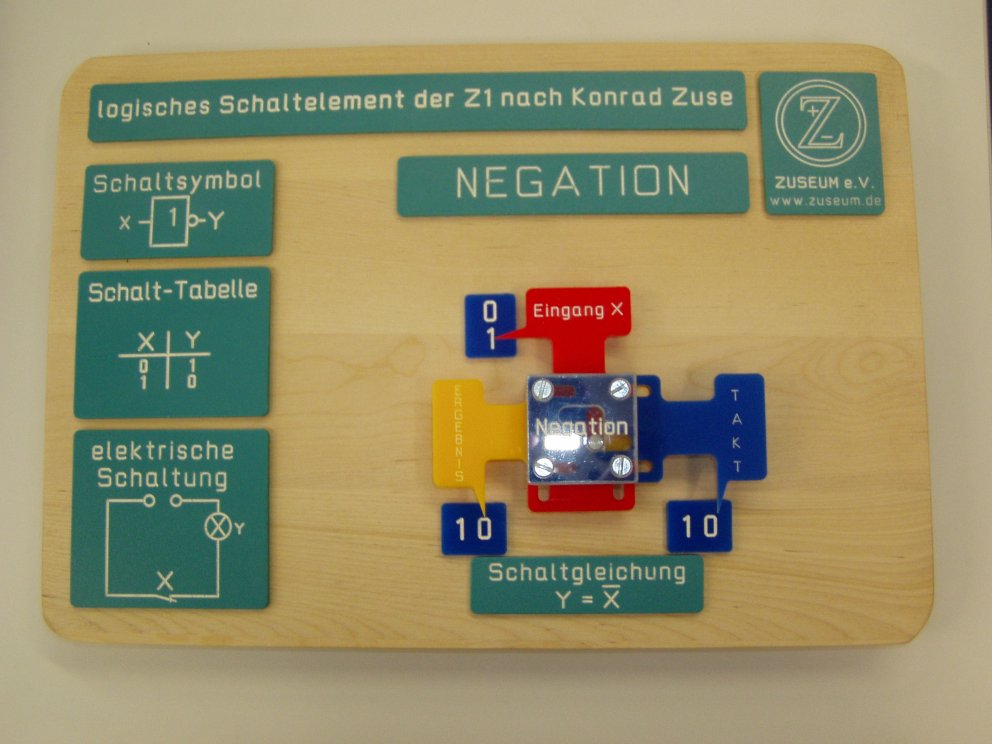

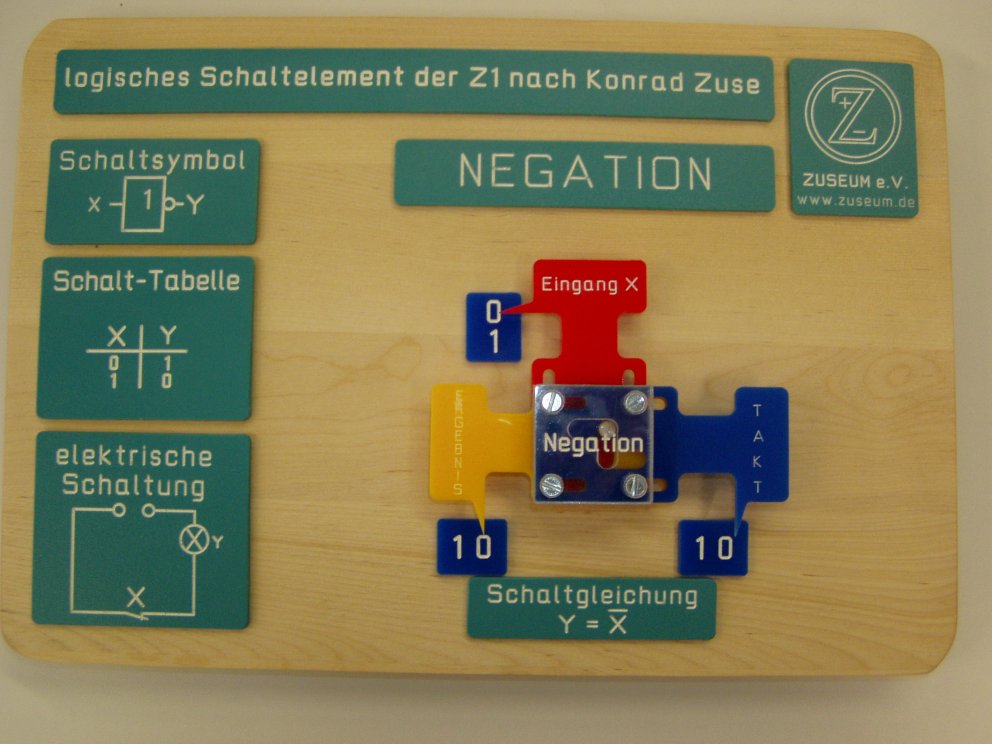

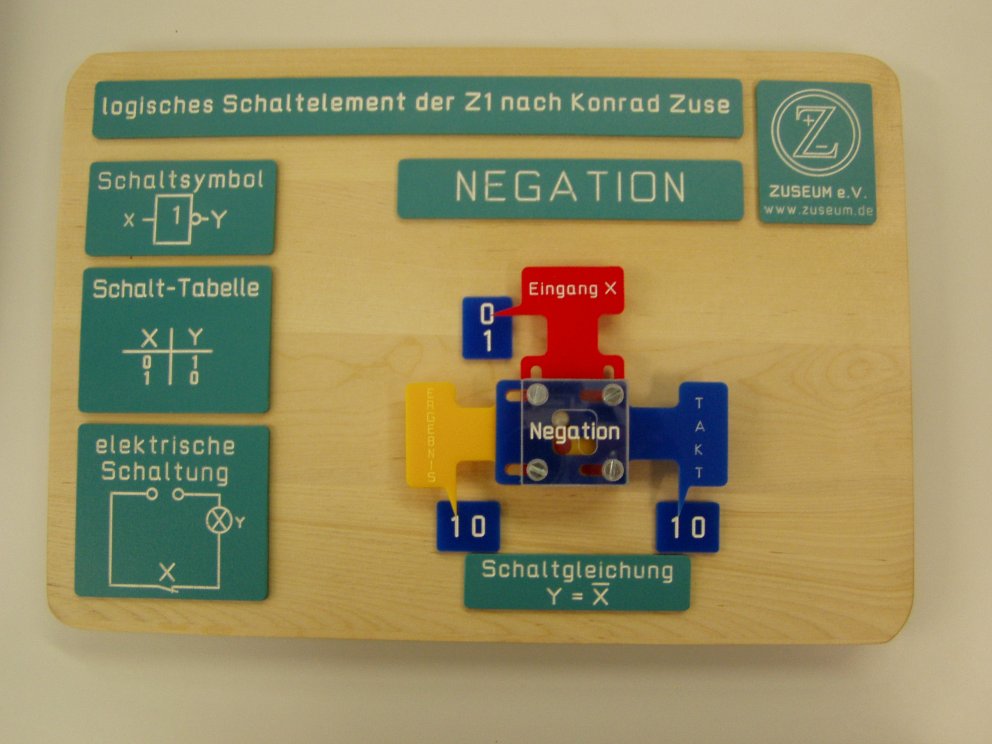

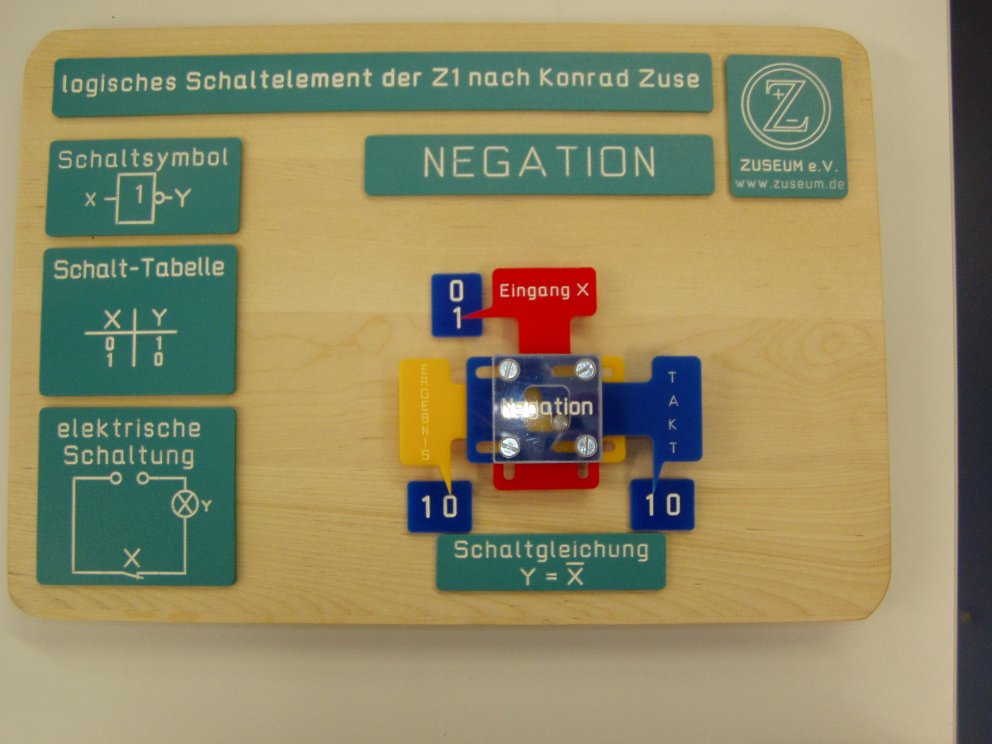

	NEGATOR im Grundzustand (Takt = 0) Eingang x=1 - NEGATOR im Grundzustand (Takt = 0) Eingang x=1 - NEGATOR im Endzustand (Takt = 1) Eingang x=0 - NEGATOR im Endzustand (Takt = 1) ... und so funktionieren die Zuse-Bleche
	... sind eine wichtige Grundschaltung der Digitaltechnik
	viele logischen und Folgschaltungen lassen sich mit Elementen der NOT-Schaltung realisieren
	Allgemeines zum Schaltverhalten binärer Elemente

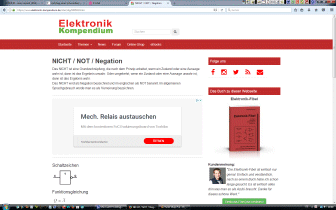

	Logische NOT's treffen ihre Aussage auf Umkehrung des einen Eingangsbits ... alles über die NOT-Schaltung beim ELEKTRONIK-Kompendium

	Mit seiner Eigenschaft, Eingangssignale immer genau umzukehren macht sich der Negator in der Elektronik extrem viele Freunde, denn extrem oft arbeiten die Chiphersteller nach dem Prinzip des kleinsten Aufwandes (was logisch ist) und/oder nach dem Prinzip der geringsten Kosten (was nicht immer logisch ist).
	x y L H H L Schalttabelle des NOT-Gates mit zwei Eingängen Hauptzeile rot dargestellt
	Schaltbild des NOT-Gates nach DIN 40900 ... alles über die logischen Schaltzeichen beim ELEKTRONIK-Kompendium   x0 x0 0 1 1 00H 0 01H Resultierende Karnaugh-Veitch-Tafel für dieNegations-Logik
	Hauptzeile: y ist genau dann gleich eins, wenn der Eingang null führt!
	Ersatzschaltung des NOT-Gates mit NAND

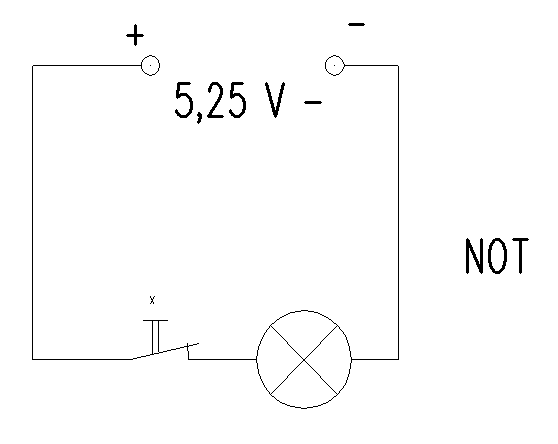

	Ersatzschaltung des NOT-Gates mit mit Schaltern (... oder auch mit Relaiskontakten)

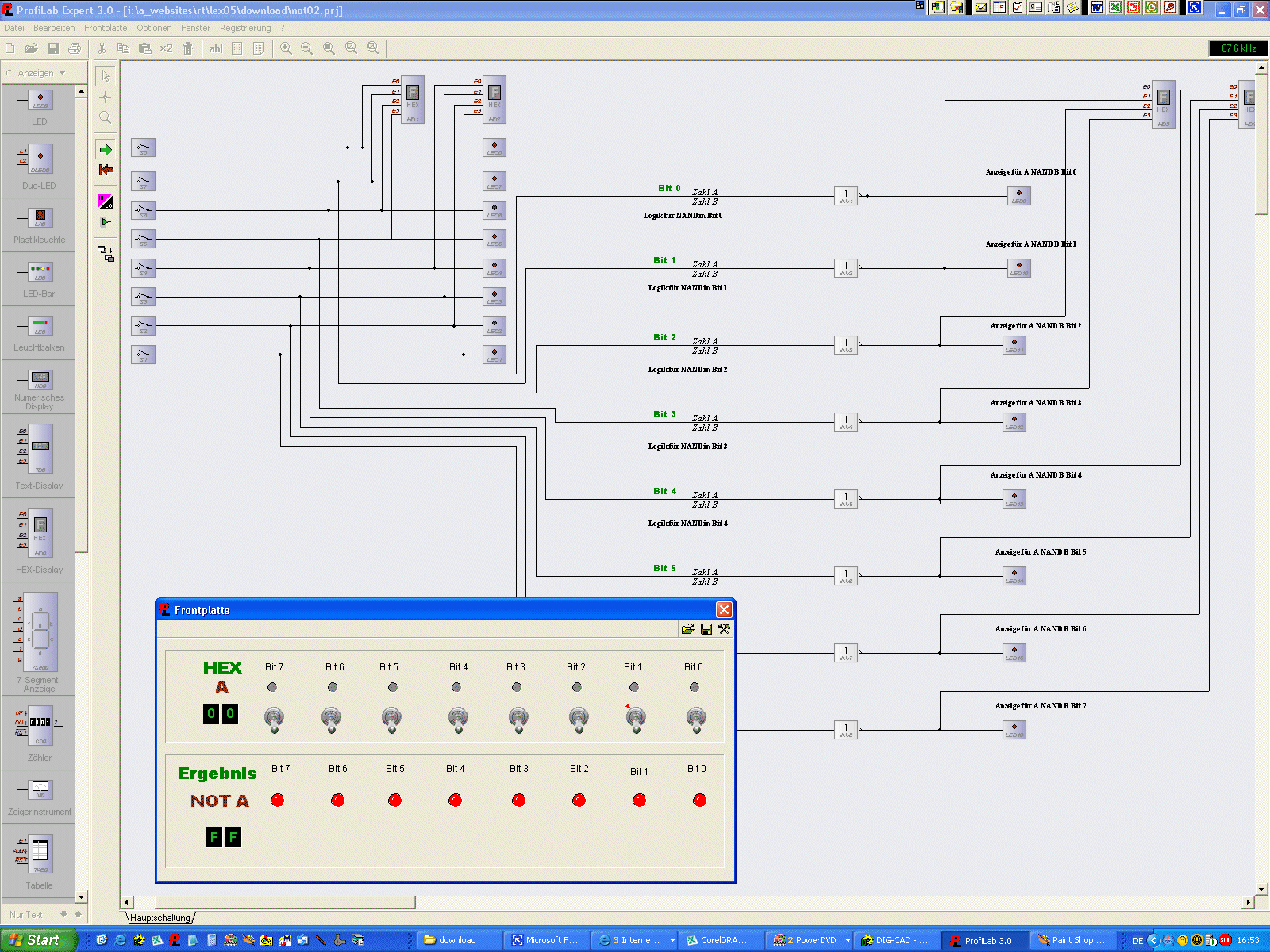

	Acht-Bit NOT-Verknüpfung Acht-Bit AND-Verknüpfung als Profi-Lab 3.0-Datei zum Download
	Delphi-Projekt als ZIP-Arciv
