Schmitt-Trigger sind bistabile Schwellwertschalter mit Hysterese und einem Steuereingang, die beim Über- bzw. unterschreiten bestimmter Eingangsschwellwerte umkippen und H- bzw. L-Pegel am Ausgang annehmen.

1. Schaltlogik des Schmitt-Triggers
2. Schmitt-Trigger als Osszillator
3. Schmitt-Trigger A302/TGA345
4. Schaltungen mit konkretem Schmitt-Trigger A302
5. Bauelemente-Listen des Schmitt-Triggers
6. Verwandte Themen

• Grenzwertüberwachung analoger Signale
• Unterdrückung kleiner Störsignale in digitalen Systemen
• Versteilerung von Signalverläufen ("rechteckig machen")
• Erzeugen von Recheckimpulsen aus Sinusspannungen

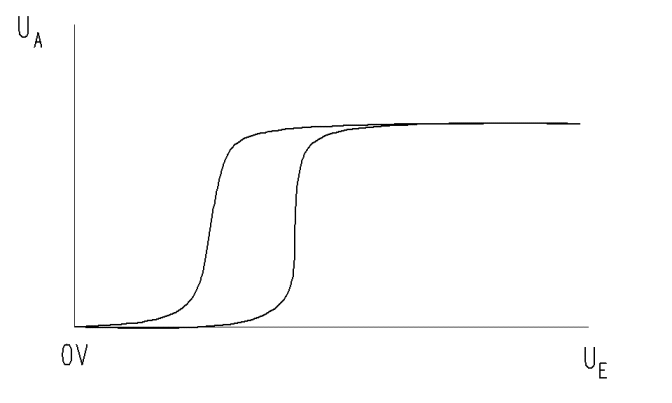

Schalthysterese eines Schmitt-Triggers

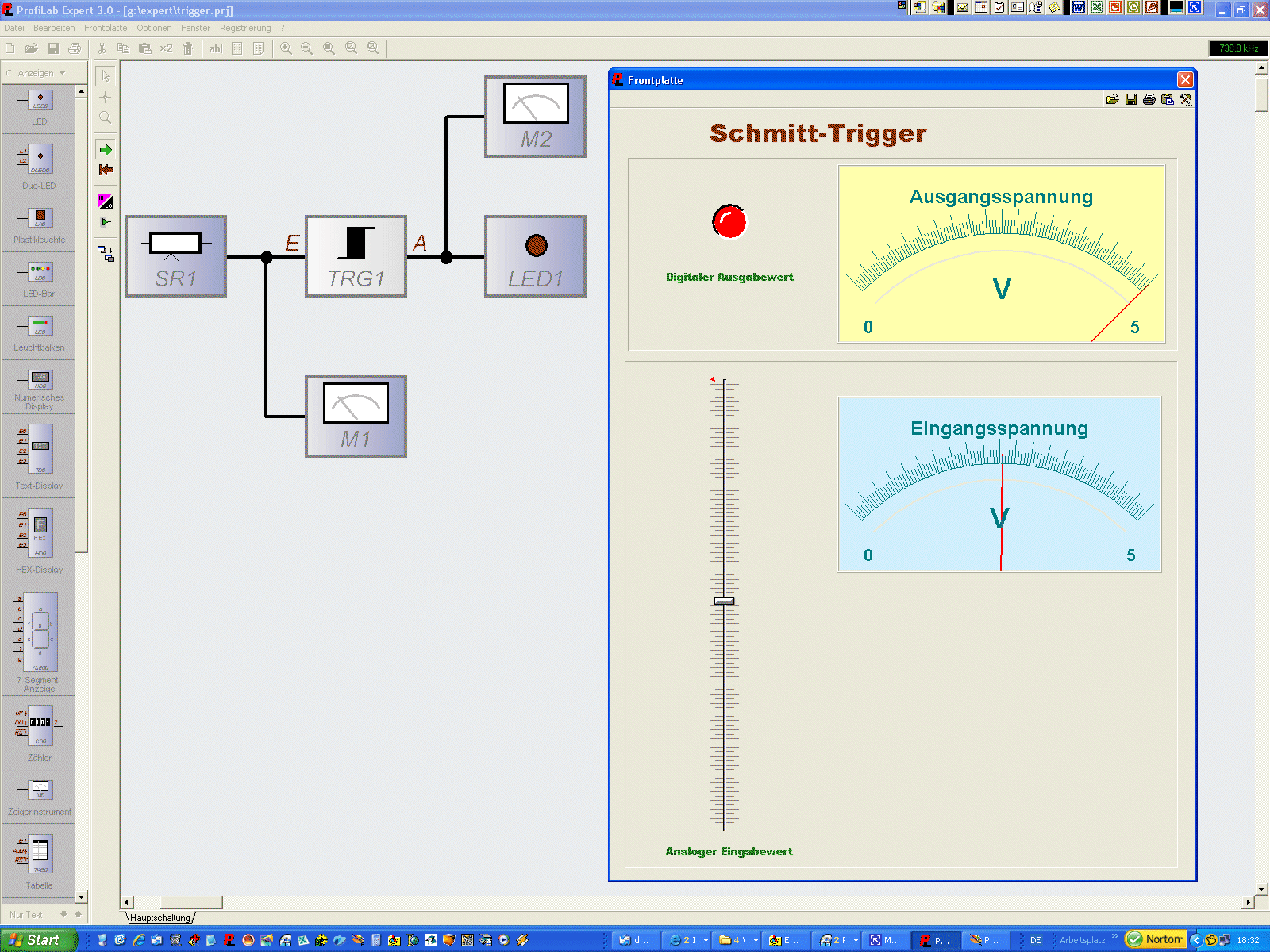

Schmitt-Trigger sind bistabile Schwellwertschalter mit Hysterese und einem Steuereingang, die beim Über- bzw. unterschreiten bestimmter Eingangsschwellwerte umkippen und H- bzw. L-Pegel am Ausgang annehmen.

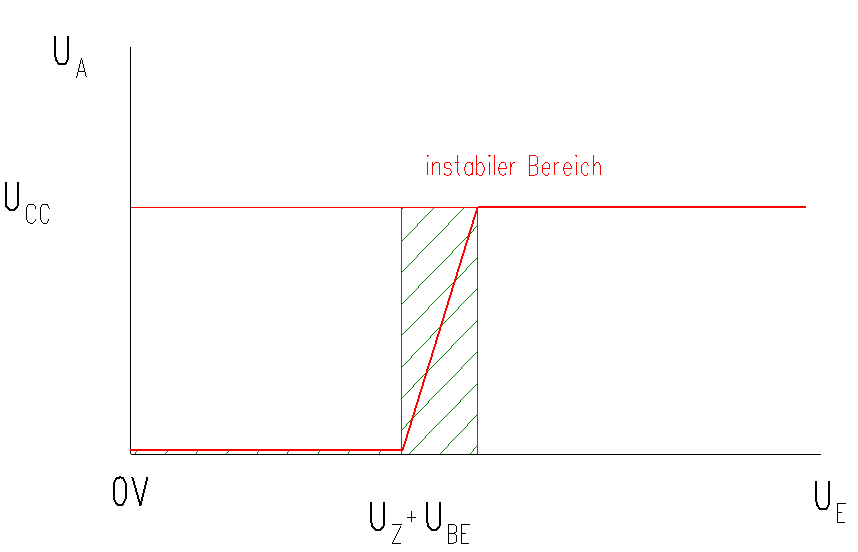

H-L-Übergang am Ausgang eines Schmitt-Triggers

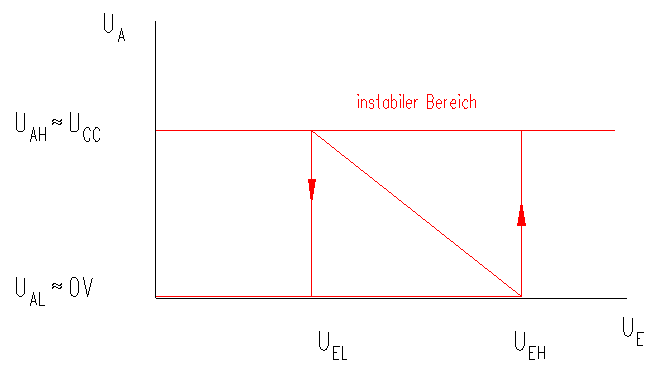

Eingangs- und Ausgangsspannung am Schmitt-Trigger

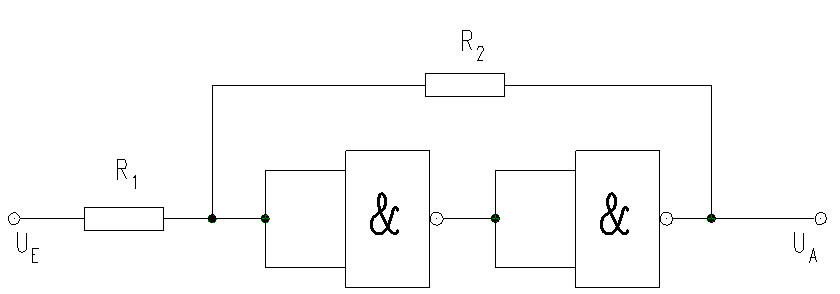

Schmitt-Trigger mit TTL-NAND-Gattern

Grobe Näherungsberechnung

Schmitt-Trigger mit TTL-NAND-Gattern

Als Beispiel für eine „nichtkonventionelle" Anwendung eines Schmitt-Trigger-Schaltkreises zeigt Bild 5.9 einen RC-Oszillator. Die Wirkungsweise ist folgende:
Beim Einschalten der Anordnung ist U_C = 0 und uA = U_AH = U_DD > 0. Über R lädt sich C bis zur Spannung U_EH auf. In diesem Moment kippt die Schaltung, und µA springt
auf U_AL, ,: 0. Über R entlädt sich nun C, bis uc = U_EL erreicht ist und der Schmitt-Trigger wieder in die Ausgangsstellung zurückkippt.

Schwellwertschalter A 902D und A 302D

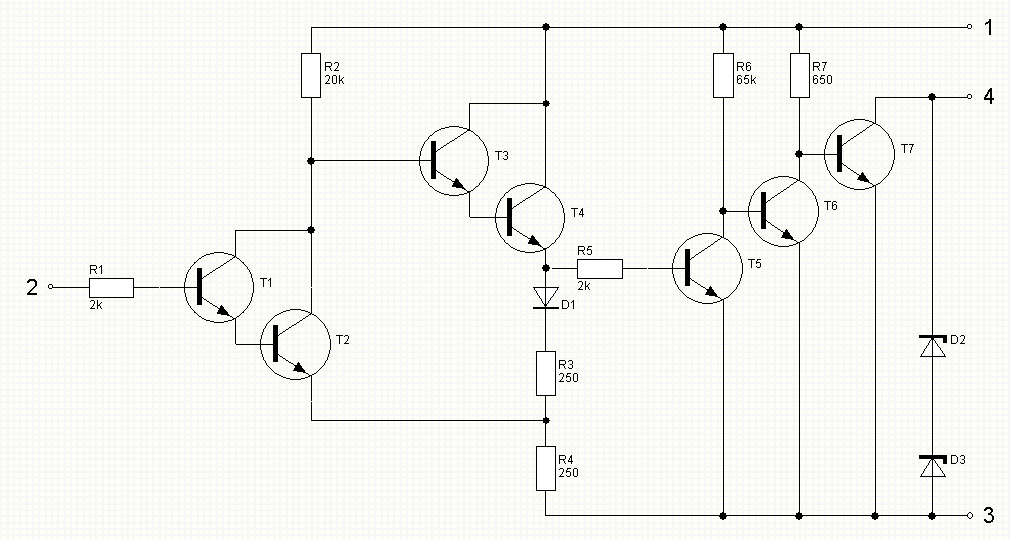

Innenbeschaltung des Schmitt-Trigger A902 - entspricht in etwa dem TGA345

Der A902D - er wird nicht mehr produziert - und sein Nachfolgetyp, der A 302 D, sind analog ansteuerbare Schwellwertschalter, die ausgangsseitig TTL-Pegel abgeben. Der Ausgang hat einen offenen Kollektor: H-Pegel ergibt sich daher erst mit einem Widerstand nach Plus. Diese Typen können z. B. in der Peripherie von TTL-Digitalschaltungen eingesetzt werden, etwa als Zeitgeber, Dämmerungsschalter, zur Überwachung von Temperaturen usw. Die relativ große Ausgangsbelastbarkeit gestattet jedoch auch Anwendungen, die neben dem Schaltkreis und der Spannungsquelle nur noch- eine Eingangssignalquelle (Fotowiderstand, Heißleiter o. ä.) und den Ausgangssignalgeber (z. B. Leuchtdiode, Kleinsignallampe, Schallgeber) bzw. zur Umsetzung auf Kreise größerer Schaltleistung ein Relais enthalten. Bild oben zeigt die Innenschaltung des A 902A
Die Schaltschwellen (zwischen denen eine gewünschte Hysterese besteht) sind temperatur- und spannungsabhängig. Die Spannungsabhängigkeit ist nur selten von Nachteil, da eingangsseitige Geber (etwa Spannungsteiler mit Heißleiterfühler) meist von der gleichen Spannungsquelle gespeist werden. In allen anderen Fällen hilft eine einfache Z-Dioden-Stabilisierung.

Daten des A 902 D

Die Daten des A 902V sind im Bauplan 46 in, der folgenden zusammengefaßten Form enthalten:
Betriebsspannung Uss = 2;5 bis 5,6 V (Grenzwert 6V)

Arbeitswiderstand RF zwischen Eingang und Uss 100ü bis 20 MH

Kapazität zwischen Eingang und Masse 1 nF bis 470 pF Lastinduktivität maximal 100m11
Ausgangsstrom Io maximal 40 (Grenzwert 80 mA bei P,,.) Betriebs-Umgebungstemperaturbereich -10 bis +550C Obere Schwellspannung (von «L» nach «H») IIo = 1,77 bis 1,97 V (typisch 1,85 V)bei Uss -- 4,V; 2,2 bis 3,1 V bei
Uss = 5,6V

Untere Schwellspannung (von «H» nach «L») UIo = -0,8 bis 1,55 V (typisch 1,25V) V) bei Uss = 5,6V mAh I h

L-Ausgangsspannung UOL = 0,15 bis 0,4 V

(UIL =0 V, IOL = 40 mA, Uss = 2,5 V) Ausgangssperrstrom IQH maximal 100 mA
Stromaufnahme Iss = 10 mA (maximal 25 mA)

(Un. = 0 V, Uss = 5,6V)
Ausgangssperrspanngg (bei IR = 100 MA) USR~ = 6 V

Anstiegszeit ~~ = 5 us

Abfallzeit 4max = 5 gs

(Uss = 4V, RL = 120ü, CL = 25 pF) (alle Kennwerte bei 25'C Umgebungstemperatur)

Lagerungsternperatur -40 bis +125°C Eingangsstrom , IIm« = 10 mA Verlustleistung Pvm. = 225 mW.

In Ablösung des A 902 D wird seit einiger Zeit der A 302 D gefertigt. Er hat gegenüber seinem Vorläufer einige vorteilhafte Eigenschaften. Beim Einsatz eines A 302 D in eine vorher mit A 902 D erprobte Schaltung wirkt sich das bisweilen aus.
Bauplan 46 enthielt eine Reihe von Anwendungsbeispielen für den A 902 D. Zu ihnen wurde als Nachbauhilfe ein typofx-electronic-special-Blatt mit den ätzfesten Leiterbildern von vier dieser Schaltungen geschaffen. Es ist, als Blatt 3266 im Amateurbedarfshandel zu haben.. Bei Einsatz des A 3 D kann man sich dieser Leiterbilder ebenfalls bedienen. $ei ihrer auf den neuen Typ hin modifizierten Anwendung sollten die im folgenden gege-

5. Bauelementelisten des Schmitt-Triggers-Gates

74 - ; 74 LS; 47 HCT
