Acht-Bit D-Zwischenspeicher mit Freigabe (Ausgänge negiert)

Einsatzmöglichkeiten und -bedingungen:

8-D-Zwischenspeicher mit Tristate-Ausgängen (Ausgangsverstärkung)
Clock mit Schmidt-Trigger-Funktion
CLOCK auf HIGH→ Daten aus Eingängen D_X erscheinen negiert an Ausgängen Q_X(OE →LOW!)
OE auf LOW →Ausgänge in hochohmigen Zustand
CLOCK auf LOW → Speicherung aller an Eingängen liegenden Daten
Zwischenspeichern von Daten in busorientierten Systemen

8 Bit D Latch mit Freigabe

OE (1)	CLOCK (11)	Dateneingang DI	Datenausgang DO
L	L	L	L
L	H		A->B
H	L		Z
H	H		Z

Schalttabelle des 8 Bit Fangregisters 74373

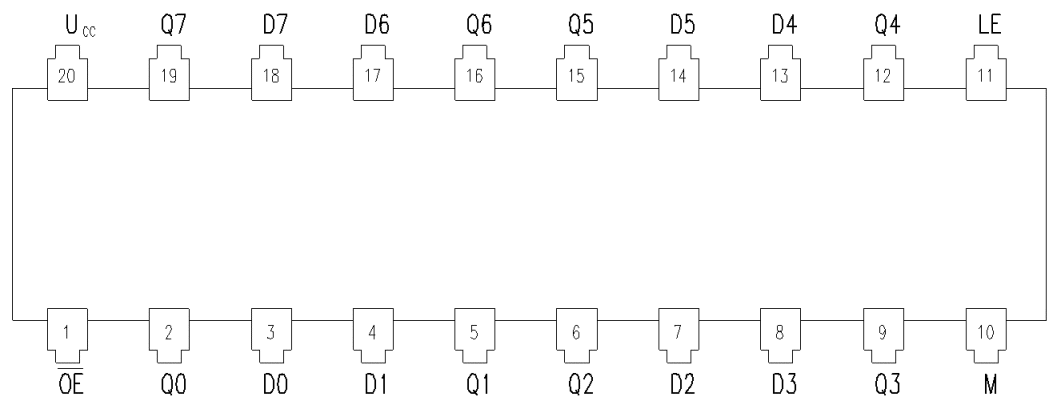

Pin-Belegung des 20-poligen DIL's 74373, 74LS373, 74HCT373

Parameter	Formelzeichen	minimal	maximal	Einheit
Betriebsspannung	U_CC	4,75	5,25	V
H-Ausgang auf A	-I_OHA	-	1	mA
H-Ausgang auf B	-I_OHB	-	5	mA
L-Ausgang auf A	I_OLA	-	16	mA
L-Ausgang auf B	I_OLB	-	32	mA
H-Eingangsspannung	U_IH	2	-	V
L-Eingangsspannung	U_IL	-	0,8	V
Umgebungstemperatur	v_a	0	70	Grad Celsius

ALS

Durchlauf-

Verzögerung in ns

4,5

Stromaufnahme

In mA

105

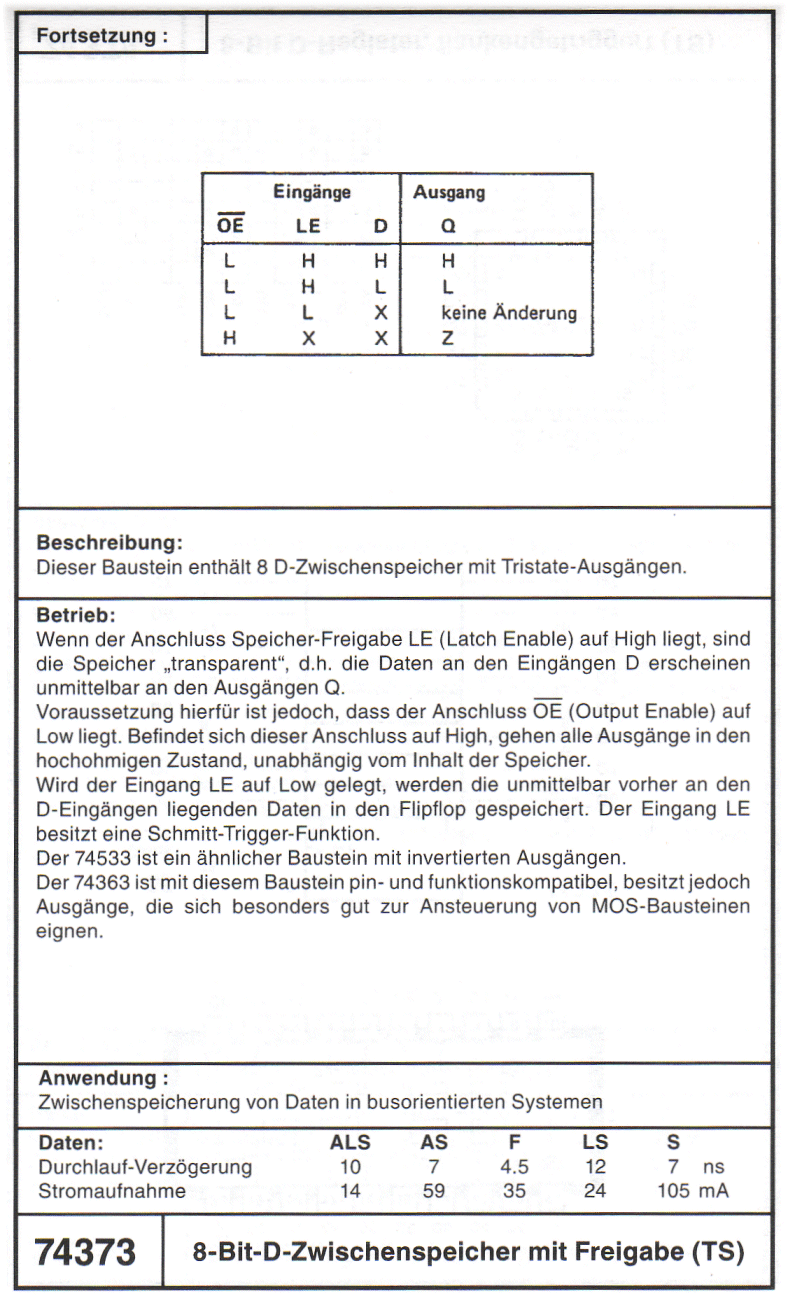

Technische Einsatzbedingungen

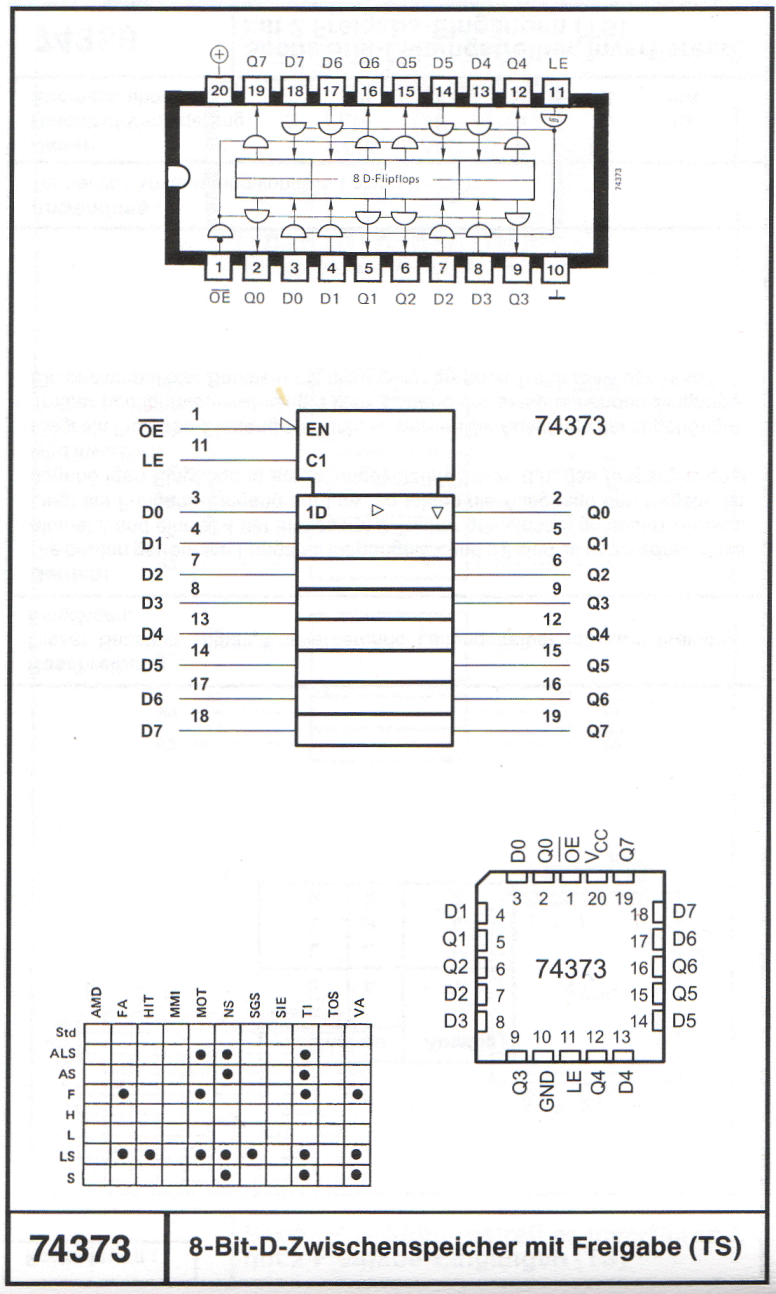

Pin-Belegung des 20-poligen DIL's oder Flatpack 74373, 74LS373, DL373, 74HCT373

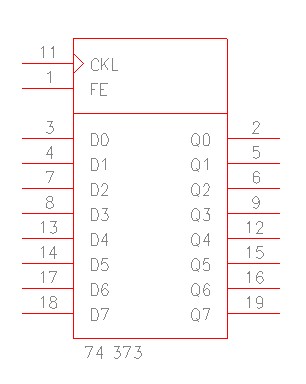

technische Daten des 20-poligen DIL's oder Flatpack 74373

Schaltungsaufbau mit 74373 (nur vier Ports beschalten!)
