Ihren Namen verdankt diese Form von Leistungsausgängen ihr charakteristisches Aussehen der Transistor-Dioden-Kombination zwischen UCC , dem Ausgang selbst sowie dem Masseanschluss. Das hat amerikanische Entwickler bereits in den 60-er Jahren zu dieser Namensgebung veranlasst. | |||||||
![]() |
1. Schaltungsprinzip |
|||||||
![]() |
|
|||||||
![]() |
die Bezeichnung ist vom Schaltbild des Ausgangs abgeleitet - es hat Ähnlichkeit mit einem Totempfahl - siehe Bild unten ;-) |
1. Schaltungsprinzip |
![]() |
![]() |
![]() |
![]() |
Als Ausgangsstufen für TTL-Treiber existieren außerdem noch Current-mode-Treiber (gesteuerte Konstantstromquelle für Bus-Treiber) und
Transistorarraytreiber (Leistungstransistoren mit herausgeführten Anschlüssen), bei denen es
entweder auf a) einen symmetrischen Ausgang, b) kürzeste Schaltzeiten, c) großen Treiberstrom (> 60 mA) oder d) auf große Sperrspannung (> 5,5 V) ankommt. |
![]() |
Totem-pole-Ausgang (TP-Ausgang) Eine TTL-Ausgangsstufe (Gegentakt) mit 2 npn-Transistoren im Schalterbetrieb, wovon stets einer leitend und einer gesperrt ist und die somit den Ausgang mit Masse (Pull-down-Betrieb) oder mit der Speisespannung UCC (Pull-up-Betrieb) verbindet, heißt Totem-pole-Ausgang (Bilder unten). Die Bezeichnung ist nur bei TTL-Schaltkreisen üblich. Der Totem-pole-Ausgang gilt als sog. „normaler" TTL-Ausgang und darf mit weiteren TTL-Ausgängen nicht parallel geschaltet werden. Er dient nur zur Ansteuerung weiterer TTL-Eingänge (wird aber auch zur Aufnahme eines Sink-Stromes bei systemfremden Lasten benutzt, deren Speisespannung aber <= 5,5 V sein muss) und ist die am häufigsten anzutreffende Ausgangsstufe bei TTL-Schaltungen. |
![]() |
Von den 600 verschiedenen TTL-Schaltkreistypen haben
In der Regel haben TTL-Schaltkreise ohne besonderen Vermerk einen Totem-pole-Ausgang. In der TTL-Übersicht Anhang I ist zu jedem Schaltkreis die Ausgangsstufe angegeben. |
![]() |

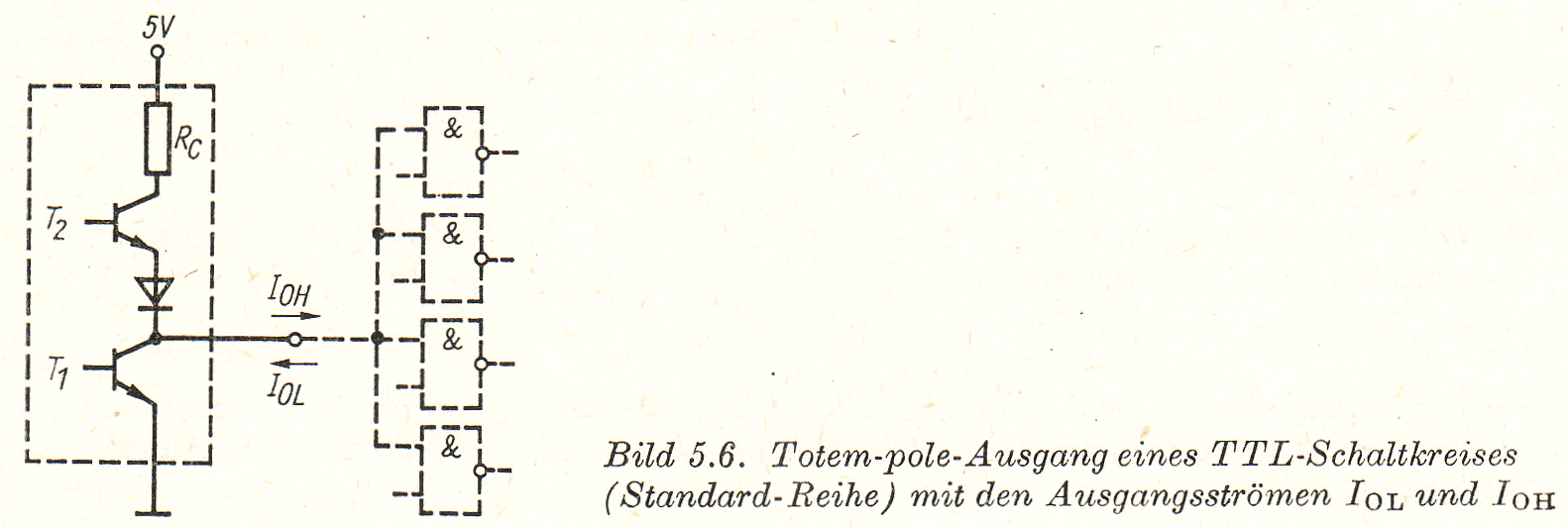

Totem-pole-Ausgang eines TTL-Schaltkreises (Standard-Reihe) mit den Ausgangsströmen IOL und IOH Zum Bild oben
|
