5.6. Programmstrukturen, Struktogramme und Programm-Ablaufpläne - PAP

Letztmalig dran rumgefummelt: 14.03.18 10:13:52

	So komplex Programme in ihrer Logik auch sein mögen - sie sind auf nur drei Grundstrukturen zurück zu führen. Zwei davon kennen noch jeweils Unterordnungen, auf die man aber teilweise auch verzichten könnte. Diese allerdings als Laie noch datenflusstechnisch verfolgen zu können, kann schon mit wenigen Programmzeilen unmöglich werden. Klar ist, dass hier Erfahrung nur durch Erfahrung  sowie der geschulte Blick nur durch eben selbigen zu ersetzen ist.
	1. Allgemeines 2. Geradeausprogramme - Sequenzen 3. Verzweigungen - Alternativen 4. Programmschleifen - Zyklen 5. Unterprogramme - Subroutinen 6. Interrupt-Service-Routinen - ISR 7. Editoren für Struktogramme und Ablaufpläne 8. Weblinks 9. Verwandte Themen
	die Informatikseiten Logo der Struktogramme begrenzt verwendbar - selbst aufpassen, ab welcher Stelle es Blödsinn wird ;-) Wissen für Fortgeschrittene der Informatik Informatik-Profi-Wissen
	Quellen: Lehr- und Übungsbuch Informatik Band 1 - 5 Seite ??? Technische und Theoretische Informatik  Seite ???
	Ablaufplan, wie ich mich morgens anziehe ;-)
	Nassi-Shneiderman Diagramme sind ein graphisches Hilfsmittel, den teilweise komplexen Ablauf von Ereignissen zu beschreiben. In der Informatik werden Diagramme verwendet, um die Struktur von Programmen darzustellen. Außerdem benutzt man Flow-Charts. Eine genaue Beschreibung kann in [I. Nassi and B. Shneidermann, "Flowchart techniques for structured programming", ACM SIGPLAN Notices, vol. 8, pp. 12-26, Aug. 1973] nachgelesen werden.

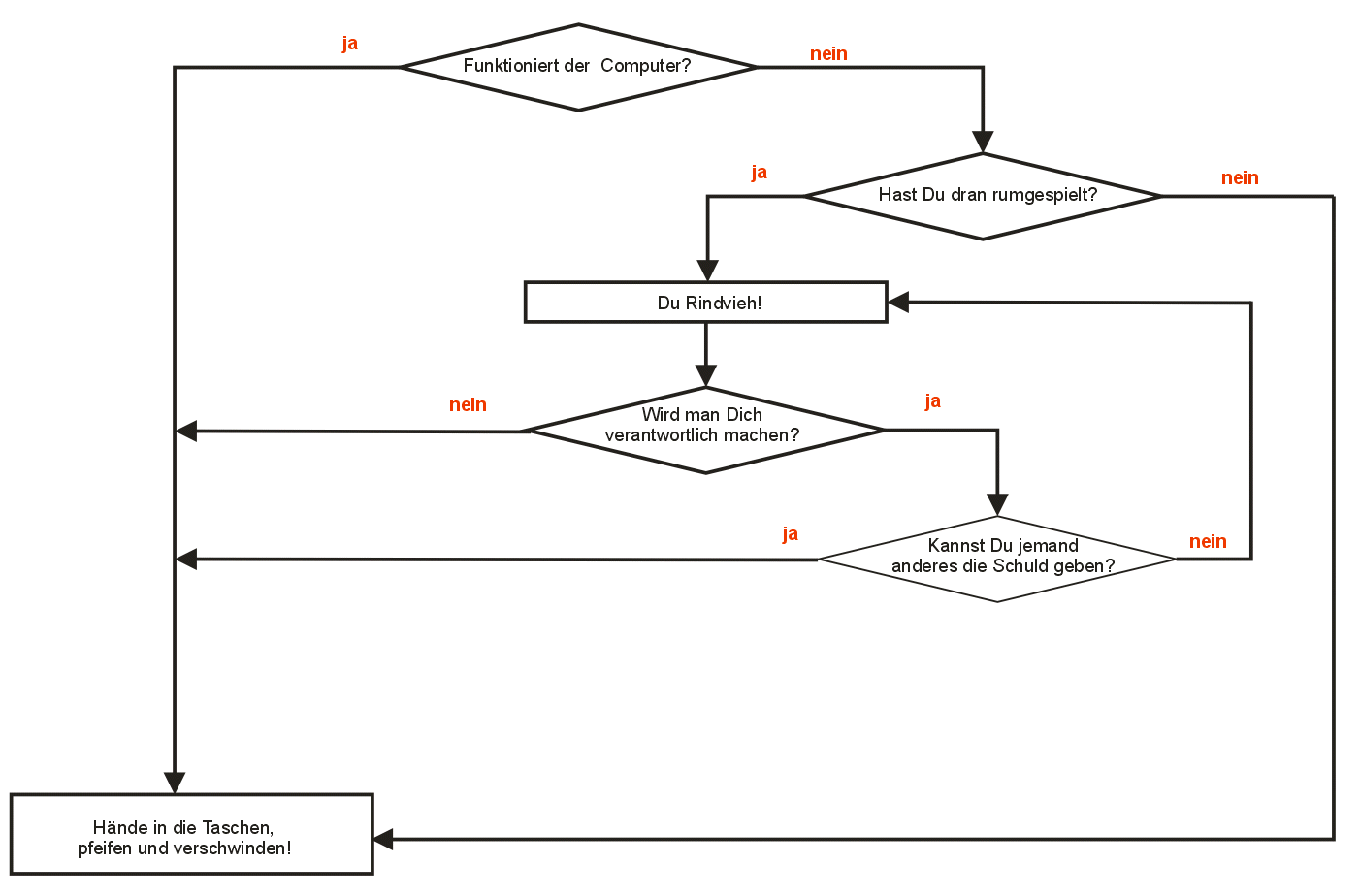

	Funktioniert der Computer? Funktioniert der Computer? - hier als CDR-Datei

1. Allgemeines

	Nur drei wirklich verschiedene "Denkstrukturen" und somit auch Strukturen für "Ablaufpläne" - denn nichts anderes sind Programme - sind notwendig, um unsere Welt in Zusammenhängen komplex und doch mathematisch fassbar zu beschreiben.

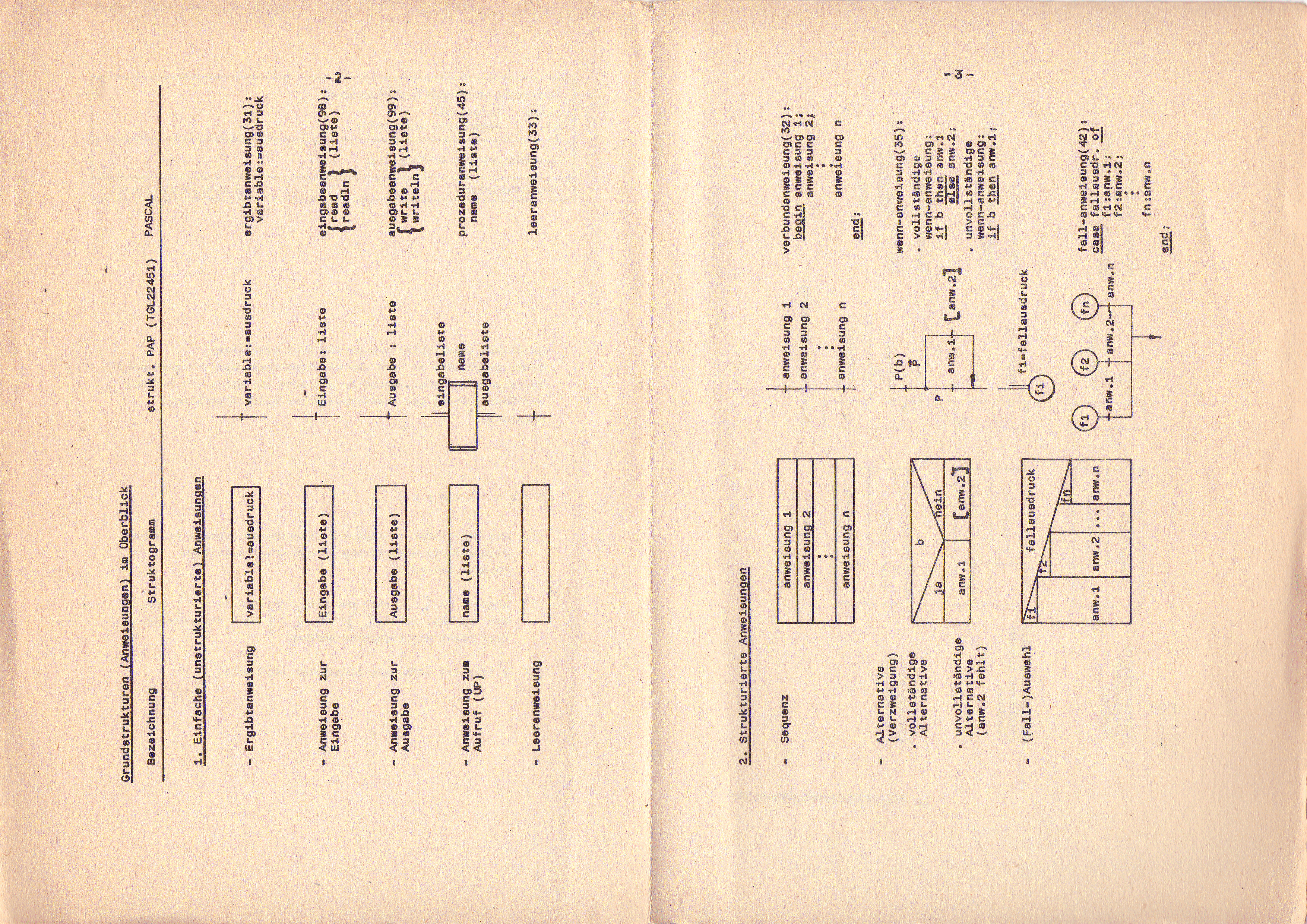

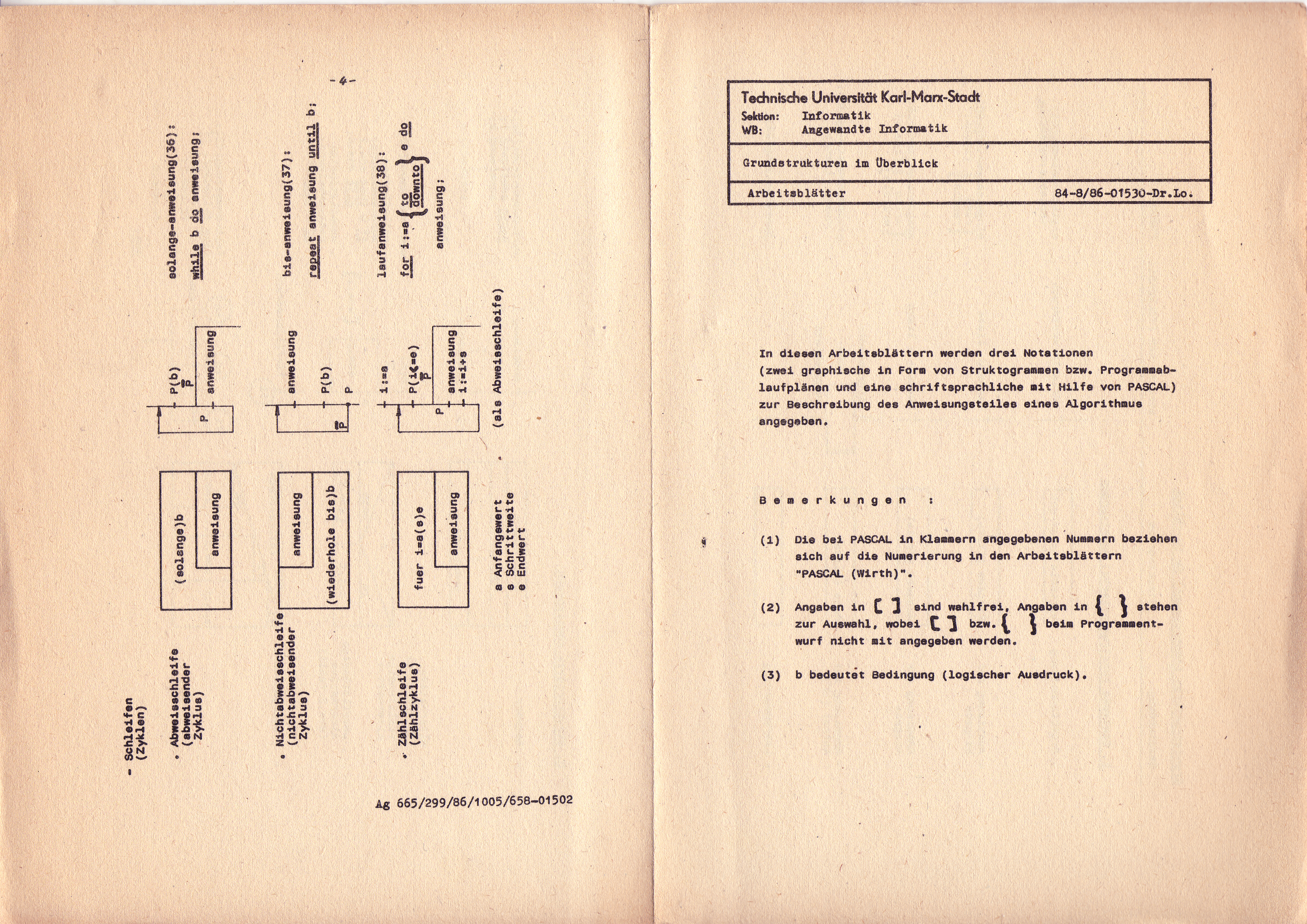

	Struktogramme und Ablaufpläne zum Ersten ... Struktogramme und Ablaufpläne zum Zwetten ...

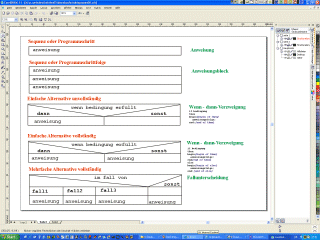

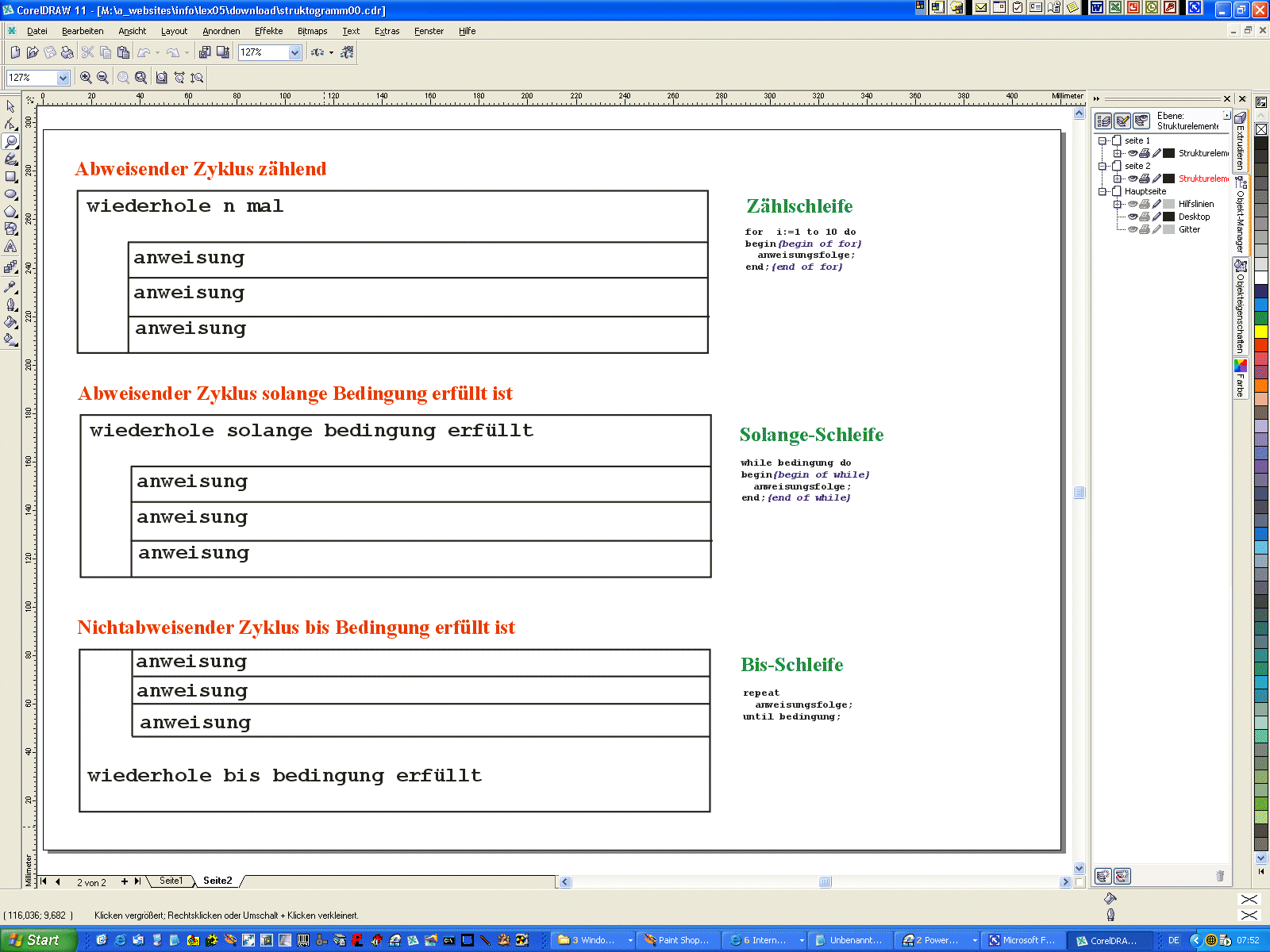

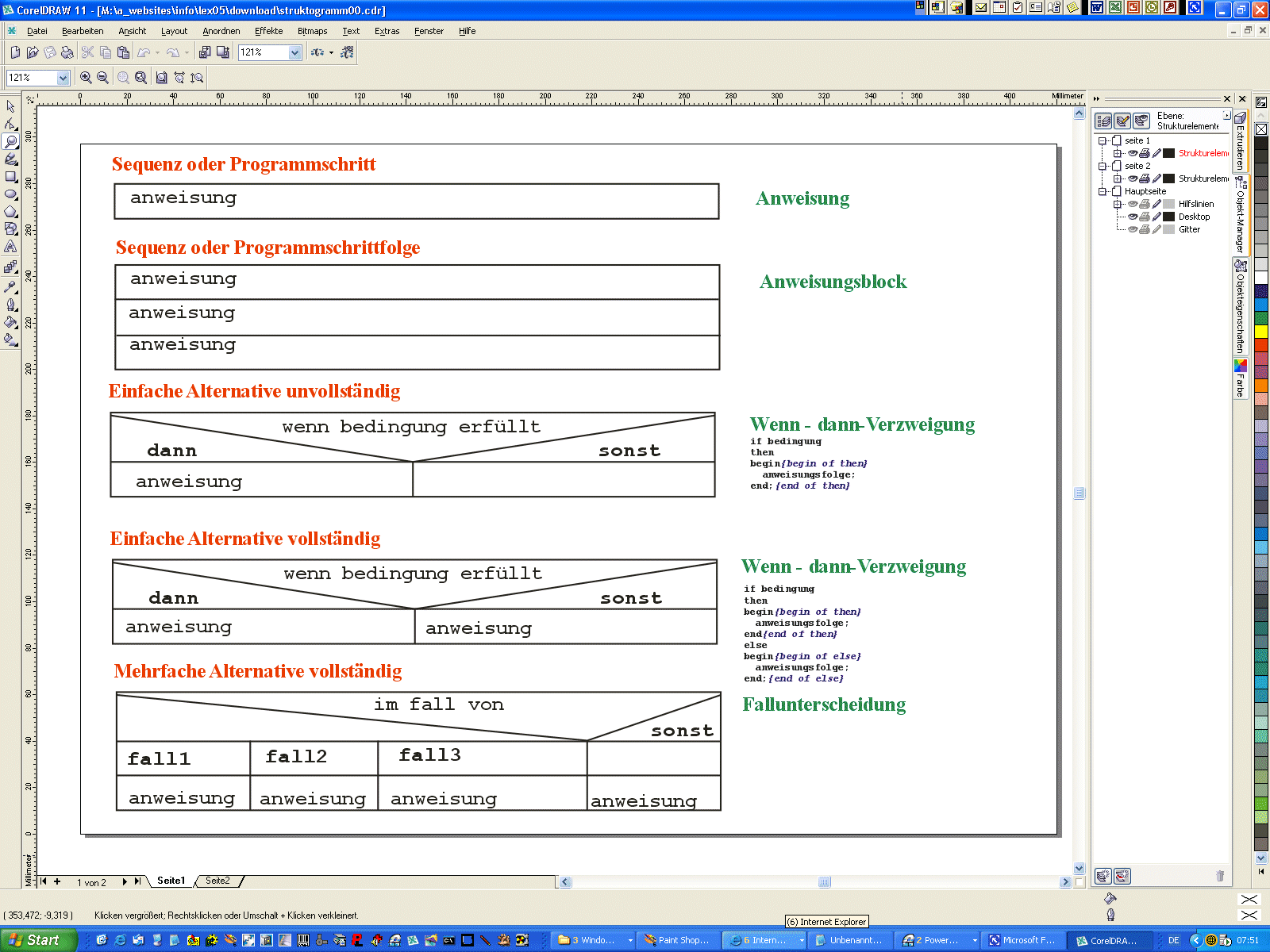

	Grafische Lösung von Struktogrammen Struktogramme und Ablaufpläne selbst gemacht ... Struktogramme mit CorelDraw 11 Struktogramme und Ablaufpläne selbst gemacht ... Struktogramme mit CorelDraw 11

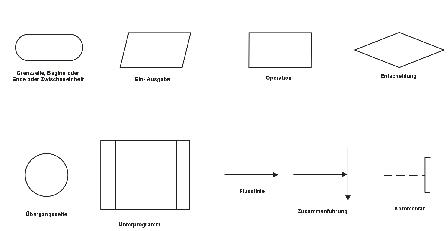

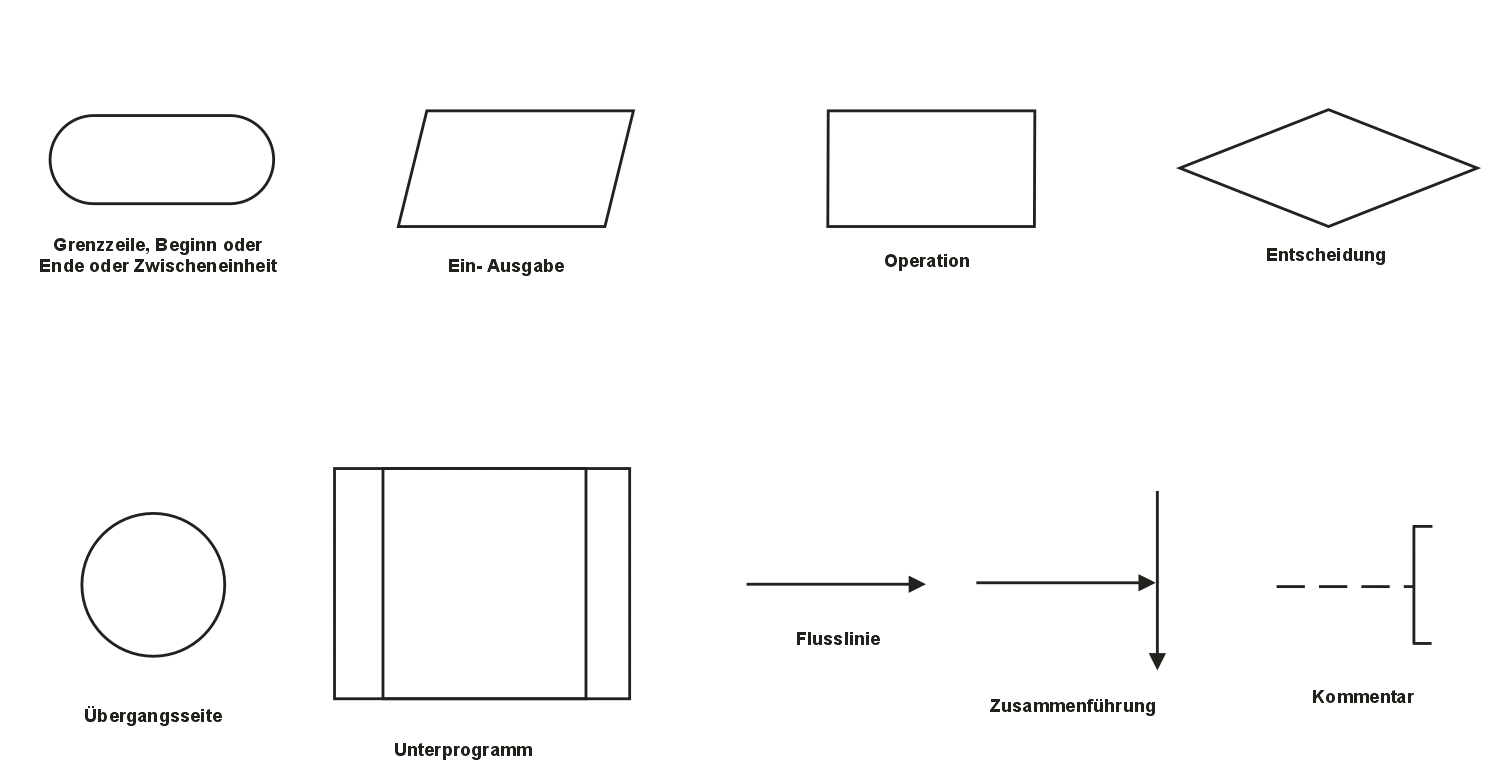

	Grafische Lösung von Programm-Ablaufplänen DIN 66001 Programm-Ablaufplan - PAP.   Struktogramme mit CorelDraw 11

2. Geradeausprogramme - Sequenzen

	Das ist am Anfang die wohl häufigste Programmstruktur - man kennt sie von jeder Schrittfolge zur Lösung jeder Aufgabe aus der Mathematik oder Geometrie. Wichtig ist, das einzelne Schritte evtl. austauschbar, jedoch keine Entscheidungen innerhalb des Ablaufes zu treffen sind.

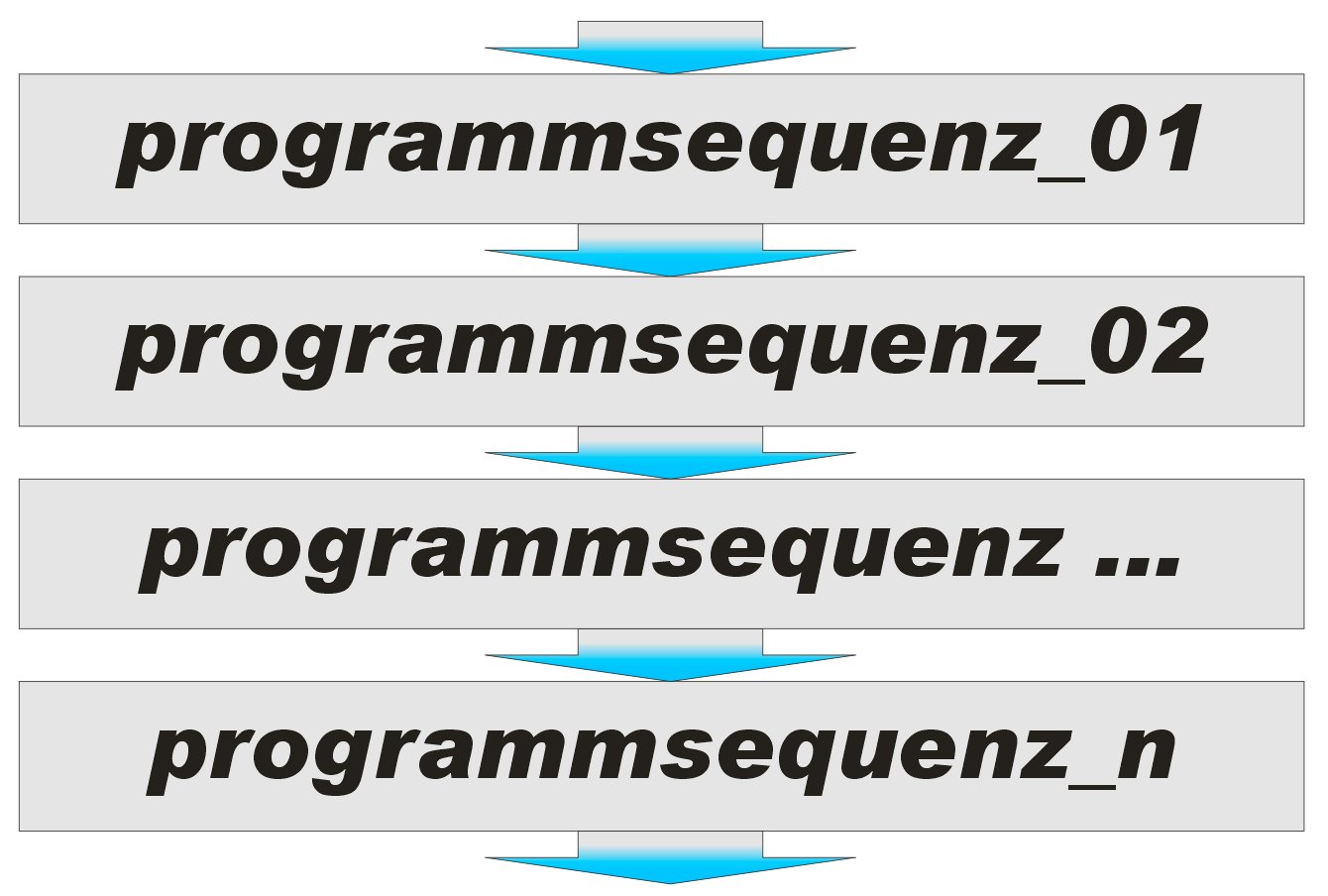

	grafische Struktur der Programmsequenzen

3. Verzweigungen - Alternativen

	Verzweigungen können entweder einfach oder aber mehrfach sein - in jedem Falle wird jedoch eine logische Aussage, welche auch noch extrem komplex verknüpft sein kann, zur Entscheidung herangezogen. Jede Logikaufgabe funktioniert nach diesem Schema. Wir unterscheiden einfache unvollständige sowie einfache vollständige und mehrfache Alternativen.

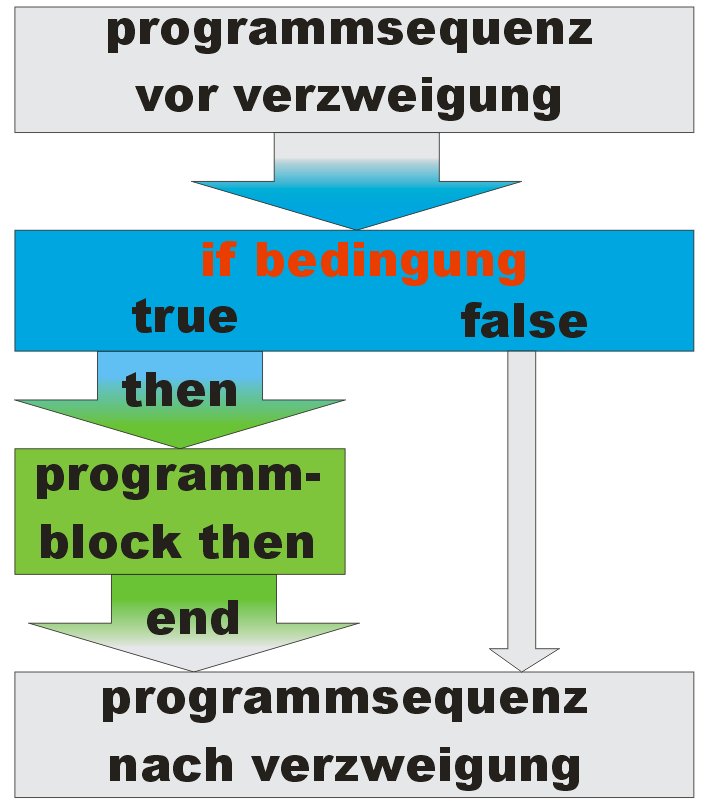

	grafische Struktur der unvollständigen Alternative

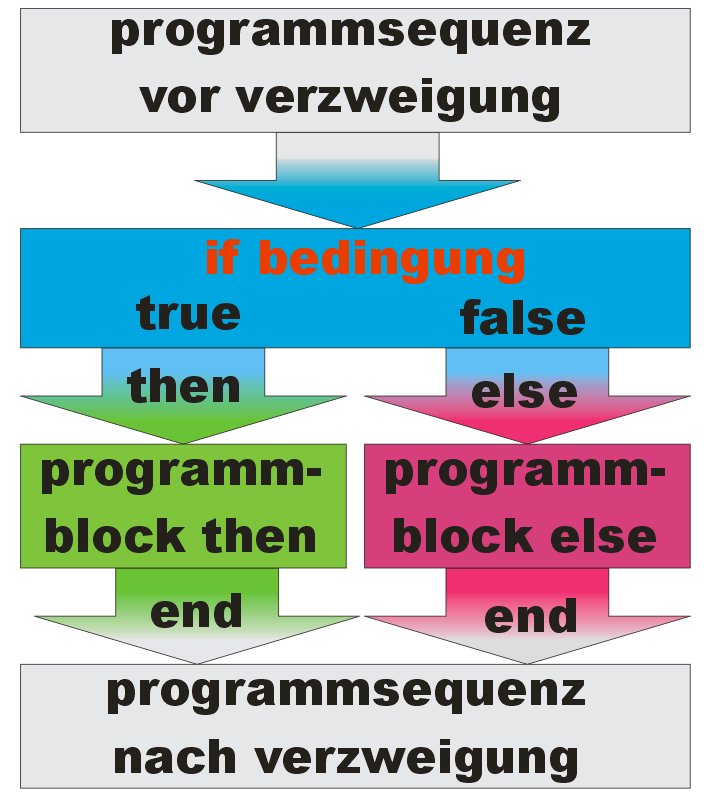

	grafische Struktur der vollständigen Alternative

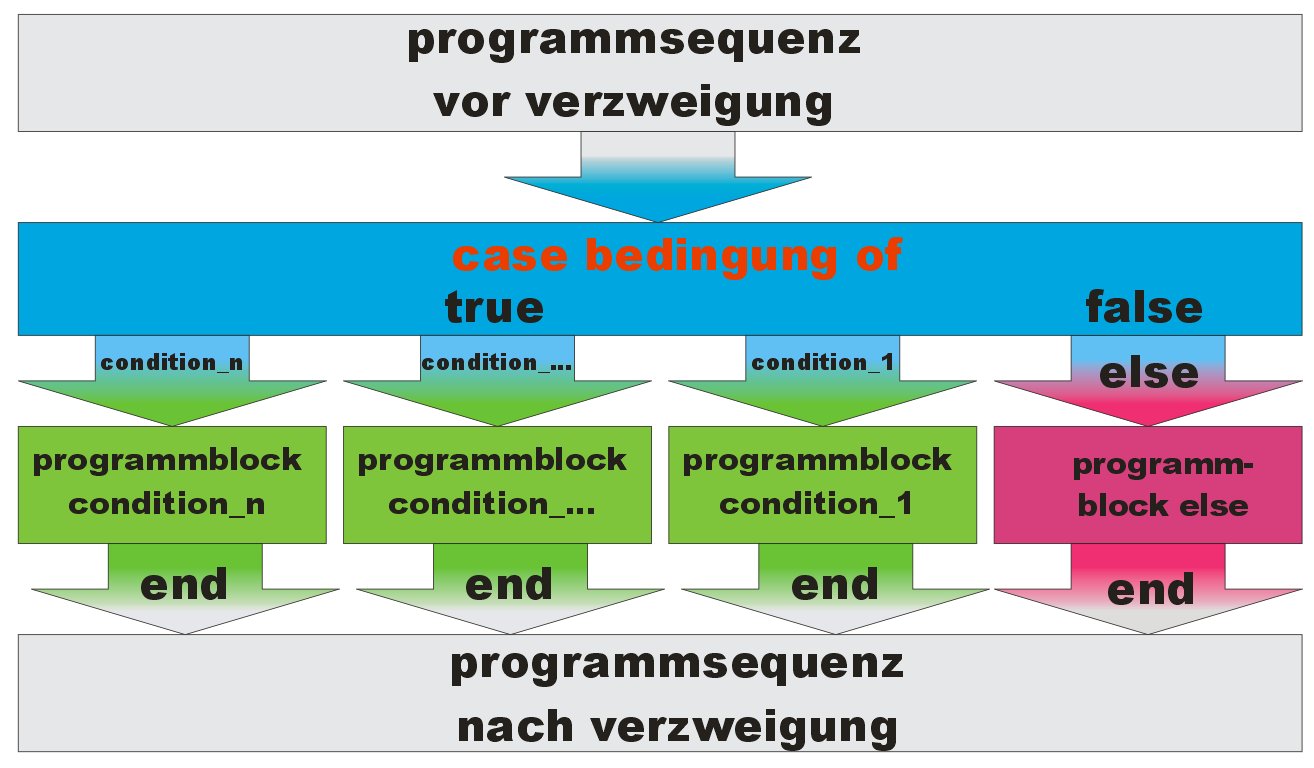

	grafische Struktur der mehrfachen Alternative
	Einfache Alternative unvollständig - IF bedingung THEN anweisungen if bedingung then begin{begin of then} anweisungsfolgen; end;{end of then}
	Einfache Alternative vollständig - IF bedingung THEN anweisungen ELSE anweisungen if bedingung then begin{begin of then} anweisungsfolgen; end{end of then} else begin{begin of else} anweisungsfolgen; end;{end of else}
	Mehrfache Alternative - CASE selector OF anweisungen ELSE anweisungen case selector of   erste_bedingung:   begin{begin of branch zweigname}     anweisungsfolge;   end;{end of branch zweigname}   zweite_bedingung:   begin{begin of branch zweigname}     anweisungsfolge;   end;{end of branch zweigname}   dritte_bedingung:   begin{begin of branch zweigname}     anweisungsfolge;   end;{end of branch zweigname}    ELSE    begin{begin of else}      anweisungsfolge;    end;{end of else} end;{end of case}

4. Programmschleifen - Zyklen

	Das zweite Stützbein der strukturierten Programmierung - das Wiederholen des ewig gleichen mit nur geringfügig anderen Parametern. Das ist fast so wie der Urlaub auf Ibiza, jedes Jahr gleich, aber doch jeweils um ein Jahr älter!!!

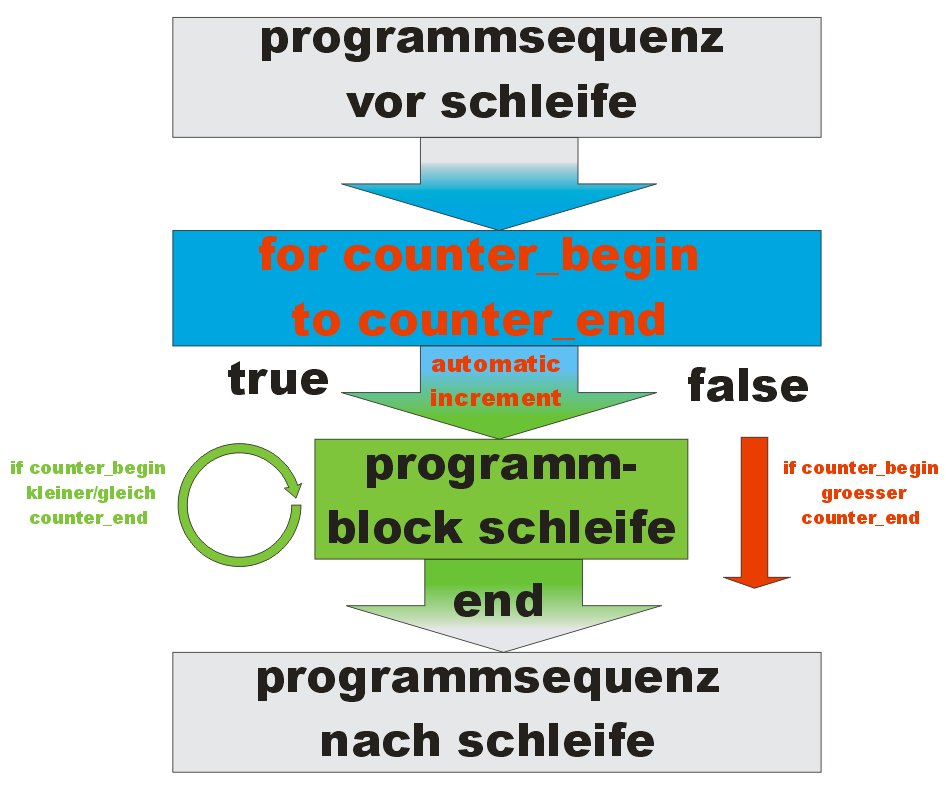

	zählt zu den abweisenden Schleifen - es muss also nicht mit Notwendigkeit mindestens einmal die das Programmelement innerhalb der Schleife abgearbeitet werden anwendbar ausschließlich in genau definierten und somit bekannten Programmteilen und ausschließlich nur das eine Programmelement kann mehrfach mit jeweils veränderlichen Parametern wiederholt werden die Anzahl der Schleifendurchläufe ist vor Schleifeneintritt genau bekannt - die Nullmenge ist per Definition mit eingeschlossen grafische Struktur des FORTO-Zyklus

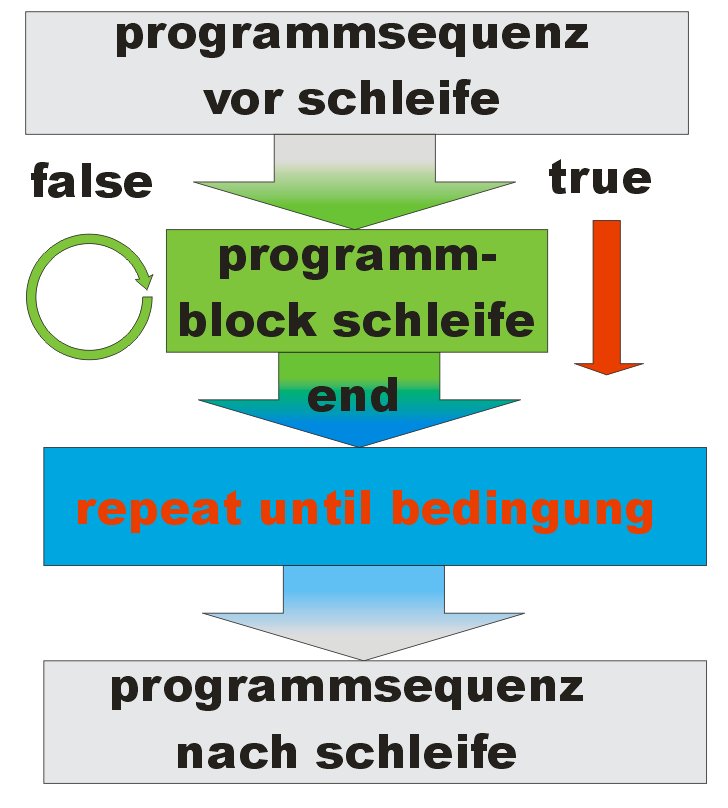

	zählt zu den nicht-abweisenden Schleifen - es muss also mit Notwendigkeit mindestens einmal die das Programmelement innerhalb der Schleife abgearbeitet werden anwendbar besonders in nicht genau definierten und somit bekannten Programmteilen und ausschließlich nur das eine Programmelement kann mehrfach mit jeweils veränderlichen Parametern wiederholt werden die Anzahl der Schleifendurchläufe ist vor Schleifeneintritt nicht genau bekannt - die Nullmenge ist per Definition nicht mit eingeschlossen grafische Struktur des REPEAT-UNTIL-Zyklus

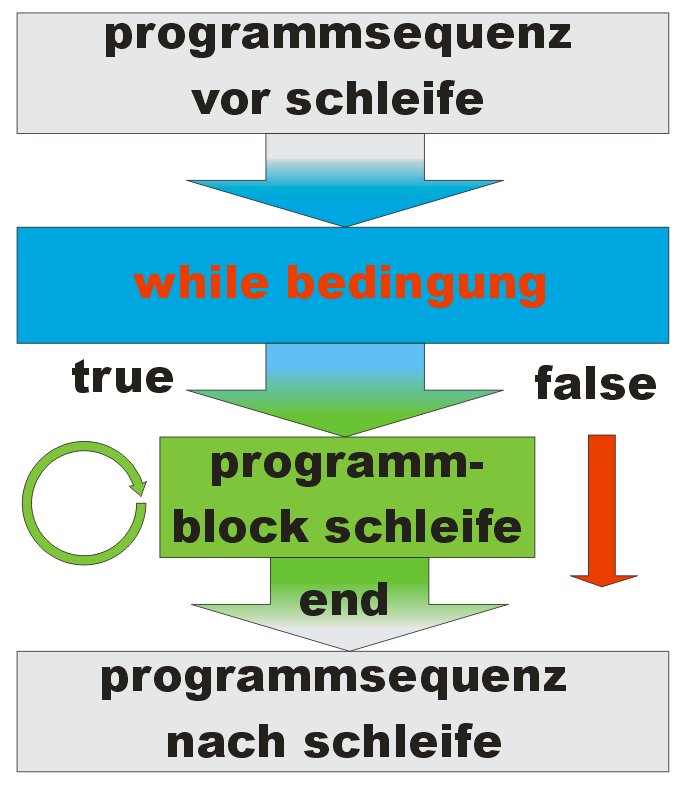

	zählt zu den abweisenden Schleifen - es muss also nicht mit Notwendigkeit mindestens einmal die das Programmelement innerhalb der Schleife abgearbeitet werden anwendbar ausschließlich in genau definierten und somit bekannten Programmteilen und ausschließlich nur das eine Programmelement kann mehrfach mit jeweils veränderlichen Parametern wiederholt werden die Anzahl der Schleifendurchläufe ist vor Schleifeneintritt genau bekannt - die Nullmenge ist per Definition mit eingeschlossen grafische Struktur des WHILE-DO-Zyklus

5. Unterprogramme - Subroutinen

	Unterprogramme und diese als solche zu erkennen, sind das Salz in der Suppe der Programmierung. In den Hochsprachen faktisch von vornherein so aufgebaut, muss man solche wiederkehrenden Strukturen auf Maschinenebene erst einmal finden und geschickte Parameter-Weitergabe organisieren.
	Subroutinen sind der große Bruder der Zyklen - sie werden wiederholt ausgeführt. Im Gegensatz zu diesen allerdings an nicht gleicher Programmstelle. Einige Programmiersysteme unterscheiden zwischen Prozeduren und Funktionen - andere, wie BASIC nehmen das in einem Aufwasch
	Funktionen - besonders interessant, da rekursiv sinnvoll einsetzbar
	Prozeduren - sie können mehr als einen Parameter zwischen Hauptprogramm sowie rufender Prozedur auch mit verschiedenen Datentypen vermitteln - wir unterscheiden dann Werteparameter (Value-Parameters) und Übergabeparameter (Referenz-Parameters)

6. Interrupt-Service-Routinen

	... das sind auch Subrotinen, allerdings mit einer etwas erweiterten Eigenschaft. Sie sind nämlich in der Lage
	Subroutinen sind der große Bruder der Zyklen - sie werden wiederholt ausgeführt. Im Gegensatz zu diesen allerdings an nicht gleicher Programmstelle.

7. Editoren für Struktogramme und Ablaufpläne

	Struktogramme sind grafische Veranschaulichungen von Programmabläufen - man kann sie einfach per Hand oder mit einem Grafikprogramm wie CorelDraw entwickeln, Dabei sind sind besonders Ablaufpläne gar keine Erfindung der Informatik - jeder Bauablauf oder technologische Plan unterliegt genau den selben Anforderungen - und das allerschönste ist, das er auch genau die selben Strukturen nutzt, was allerdings nur kurzzeitig wundern darf, denn schließlich sollen Programme ja reale Abläufe nachbilden bzw. vordenken ;-)
	Schaltjahr Definition: Die erste Daumenregel (die wir Gaius Julius Caesar immerhin bereits aus dem Jahre 46 v. Chr. zu verdanken haben) lautet: Ist eine Jahreszahl ohne Rest durch 4 teilbar, ist das Jahr ein Schaltjahr. Da diese Definition später als zu ungenau erkannt wurde, wurde (erst am 24. Februar 1582) von Papst Gregor XIII der Gregorianische Kalender verkündet, der nicht nur die Berechnung des Ostersonntags komplizierter als zuvor regelte, sondern auch die bis dahin bestehende 10-minütige Ungenauigkeit eines Jahres korrigierte: Ab diesem Datum galten neben der bekannten Definition nur solche restfrei durch 100 teilbare Jahre als Schaltjahre, die auch durch 400 glatt teilbar waren. d.h. das Jahr 1600 ist ein Schaltjahr, das Jahr 1700 ist zwar durch 4 teilbar , ist aber nicht durch 400 teilbar , somit ist es kein Schaltjahr das Jahr 1800 ist zwar durch 4 teilbar , ist aber nicht durch 400 teilbar , somit ist es kein Schaltjahr das Jahr 1900 ist zwar durch 4 teilbar , ist aber nicht durch 400 teilbar , somit ist es kein Schaltjahr das Jahr 2000 ist durch 4 teilbar und ist durch 400 teilbar , somit ist es ein Schaltjahr Teilbar heißt in diesem Fall ohne Rest teilbar. Der Gregorianische Kalender http://www.koenigsmuenster.de/rsk/gregorianisch.htm http://www.computus.de/index.html Struktogramm zur Berechnung des Schaltjahres

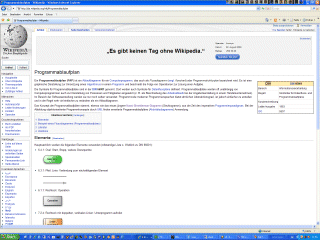

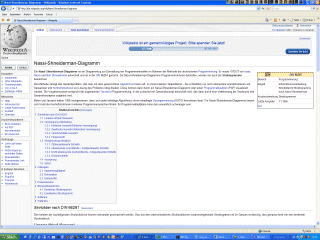

	Programm-Ablaufpläne Struktogramme WIKIPEDIA-Seite für Programmablaufpläne WIKIPEDIA-Seite für Nassi-Schneidermann-Diagramme
	insgesamt arbeit eich mit diesen drei kleinen Teilen, welche Freeware sind und sich für die Lösung meiner Softwareentwicklungs-Probleme hervorragend eignen, andere Probleme lösen wir mit anderen Werkzeugen ;-)

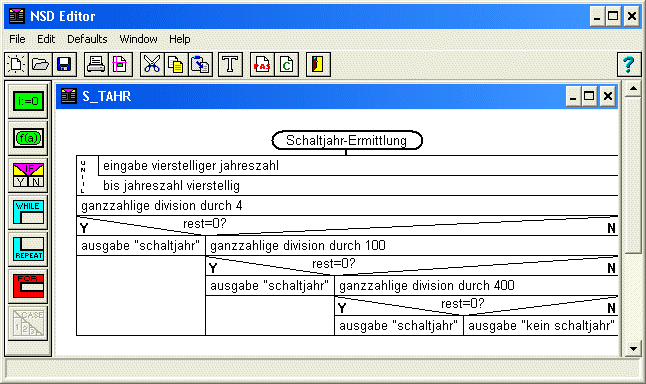

	der NSD-Editor

8. Weblinks zum Thema

9. Verwandte Themen

	Hier kann man eigentlich hinschreiben: Pauschal alles, was mit Programmierung zu tun hat - einschließlich der Worst-Case-Planung. Wir beschränken uns auf das, was in diesem bereich ausgearbeitet und einigermaßen auf Stand ist.
	Bereich höhere Programmiersprachen Worst-Case-Denken ASide-Assembler
	Bereich Programmierungstechnik Programme Programmierung Programmiersprachen Software-Engeneering Datentypen - sind ja auch besond're Typen gewesen ;-) EVA-Prinzip & Objekt-, Attribut-, Operatiosnbeziehung Modultechnik Intel-Interrupt-Logo
