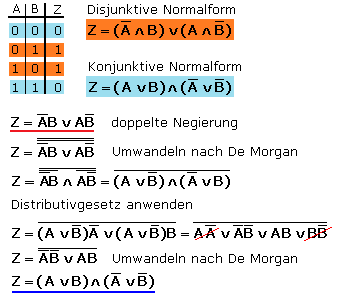

Ob ich via Kanonische
Normalformen wirklich die kürzeste Gleichung erwischt habe bleibt so lange
in Frage, bis zu sämtlichen Kombinationen einschließlich ihrer Negationen
alle Ersetzungen durchprobiert worden sind. Anschließend werden die
de Morgan'schen Theoreme
zur Gelichungszusammenfassung eingesetzt. Hier genau setzen die Karnaugh-Veitch-Diagramme an - sie zeigen von vornherein, ob es überhaupt
eine Vereinfachung gibt - und wenn ja, gewinne ich sofort die optimierte
Gleichung (bzw. eine davon, was meistens der Fall ist - es gibt von
vornherein meist mehrere gleichwertige optimierte Lösungsvarianten).
Das Karnaugh-Diagramm (Karnaugh-Veitch-Diagramm, KV-Diagramm) enthält in
gedrängter Form die Informationen der Wertetabelle.
Das Karnaugh-Diagramm hat bei n Eingangsvariablen 2n Felder (Bilder
unten). In die Felder wird 1 eingetragen, wenn der UND-Term der
Eingangsvariablen den Wert 1 der Schaltfunktion liefert. Die anderen Felder
erhalten den Wert 0, wobei das entscheidende die hexdezimal gesplittete
Anordnung der Zielfelder sowie ihre logische Zusammenfassung ist.
Die Bestimmung der reduzierten Schaltfunktion ist bei mehr als zwei
Eingangsvariablen mit Hilfe des Karnaugh-Diagramms meist einfacher als mit
schaltalgebraischen Mitteln.
"Maurice Karnaugh (* 4.
Oktober 1924 in New York City) ist ein US-amerikanischer Physiker.
Karnaugh studierte von 1944 bis 1948 Mathematik und Physik am City College
of New York. Nach Abschluss seines Studiums als Bachelor of Science ging er
zur Yale University in New Haven (Connecticut), wo er 1950 den Grad eines
Master of Science erwarb und 1952 zum Doktor der Physik promovierte.
Zugleich war er hier von 1948 bis 1952 als Forschungsassistent und
Hochschullehrer tätig.
Anschließend übernahm er von 1952 bis 1966 als Professor für experimentelle
Forschungen eine leitende Position bei den Bell Laboratories in Murray Hills
(New Jersey). Seine wissenschaftliche Arbeit galt speziell dem Gebiet der
Heuristik. Karnaugh entwickelte neue Techniken und Methoden für den
schnelleren Entwurf informationstechnischer Systeme. Das von ihm dafür
entwickelte und nach ihm als Karnaugh-Diagramm (Karnaugh-Veitch-Diagramm,
KV-Diagramm) benannte Verfahren beschrieb er erstmals 1953 in der
Fachzeitschrift 'Communications and Electronics'.
Von 1966 bis 1970 trat Karnaugh als Geschäftsführer und Leiter für Forschung
und Entwicklung in den Dienst der Federal Systems Diversity. Anschließend
ging er von 1970 bis 1989 als leitender Forscher zum IBM Thomas J. Watson
Research Center in Yorktown Heights (New York). Von 1981 bis zum Eintritt in
den Ruhestand im Jahr 1989 lehrte Karnaugh zudem als Professor für
Computerwissenschaft am Polytechnical Institute of New York. Darüber hinaus
berichtete er über seine wissenschaftliche Arbeit in zahlreichen
Publikationen."
...
und weil ich das jedes Jahr neu lernen muss, habe ich mir gedacht: "...
schreiben wir's doch mal ganz detailliert mit Beispiel auf!" ...
los geht's:
... es geht nicht um die Zusammenfassung auf logisch "1" oder "0",
sondern um die Zusammenfassung möglichst großer Blöcke (welche sich
auch überlappen dürfen, wenn dies Änderungen an den Eingängen bringt)
"1" ist Standard - lässt sich aber auf "0" eine bessere
Blockorganisation erstellen, dann "0"
die Karnaugh-Tafel muss für jeden Ausgang getrennt erstellt werden
je größer die Anzahl der gesuchten "Ausgangslogiken" Null oder
Eins - desto unwahrscheinlich ist es, das die Zusammenfassung mittels
Karnaugh-Tafeln eine wirkliche Einsparung bringen
wenn man nur wenig Glück hat, wird die "zu erbringende Last" der
Logik nur auf andere Logikelemente verschoben
hat man Pech, dann wird die Karnaugh-Zusammenfassung selbst im
optimalen Falle der der optimalen "Blockbildung" unter Umständen
größer, als eine der minimalen Kanonischen Normalformen sein

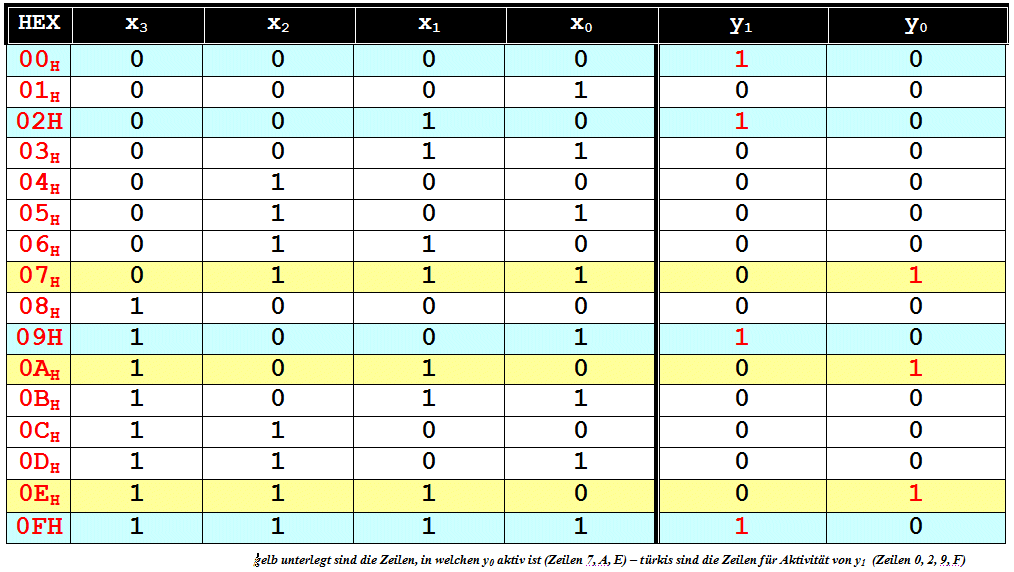

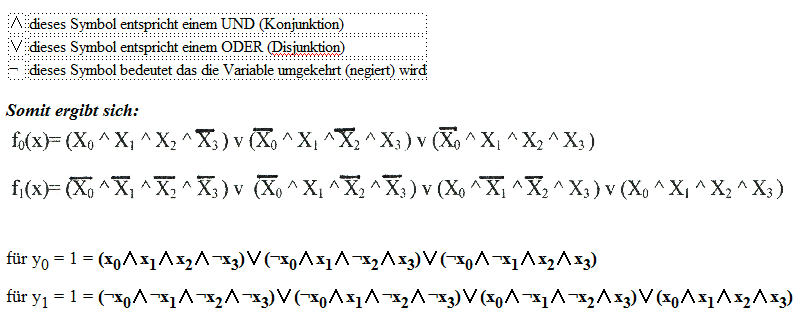

Analyse der Anzahl der logischen Signale am jeweiligen Ausgang
(Mehrheit "0" oder "1" entscheiden über das Verfahren
Eintragen der logischen Ausgänge in die Tafel mit der korrekten
Eingangszahl
sind die Zeilenzahlen Hex nummeriert, können die
Ausgangsbelegungen direkt eingetragen werden

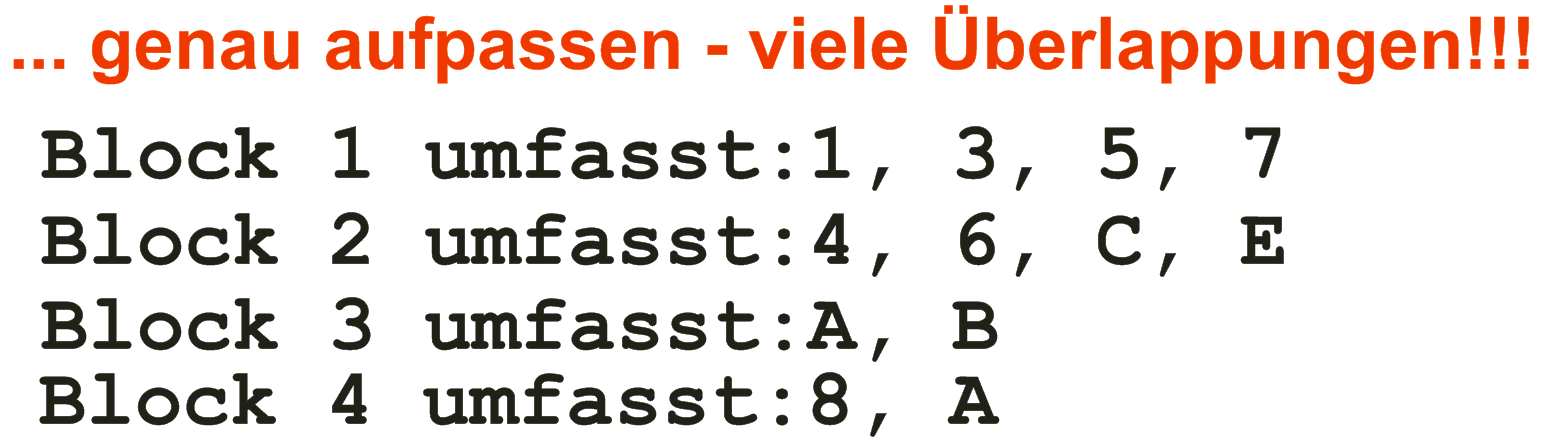

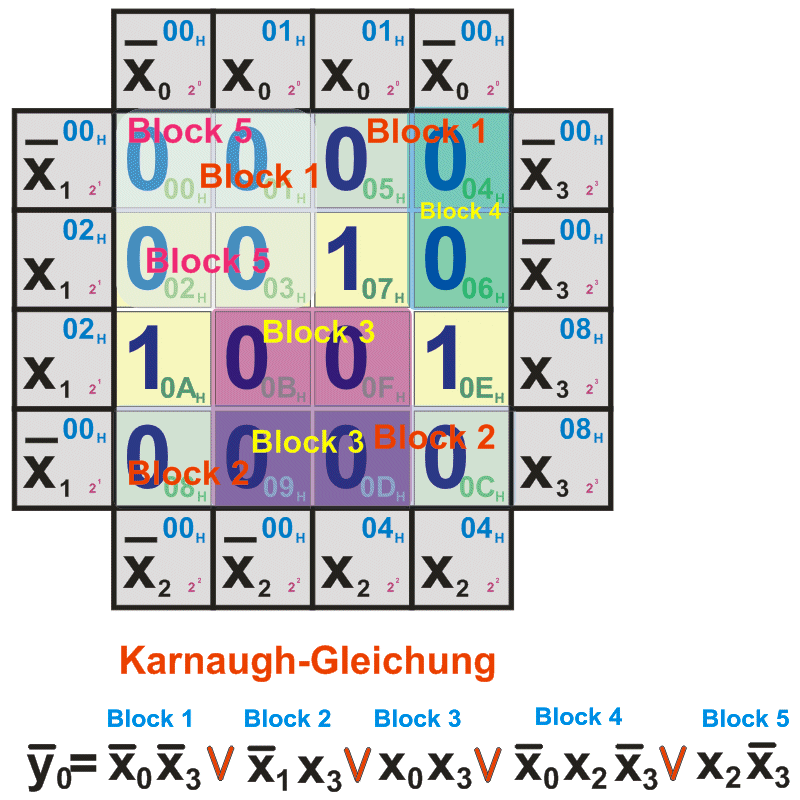

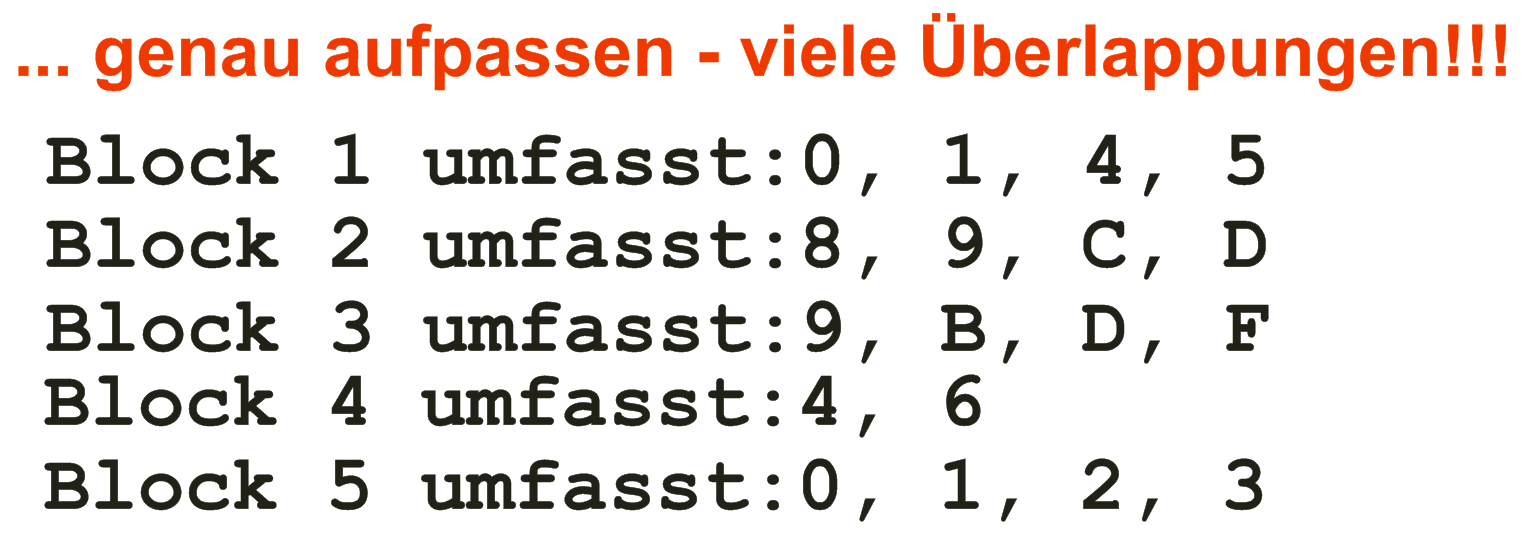

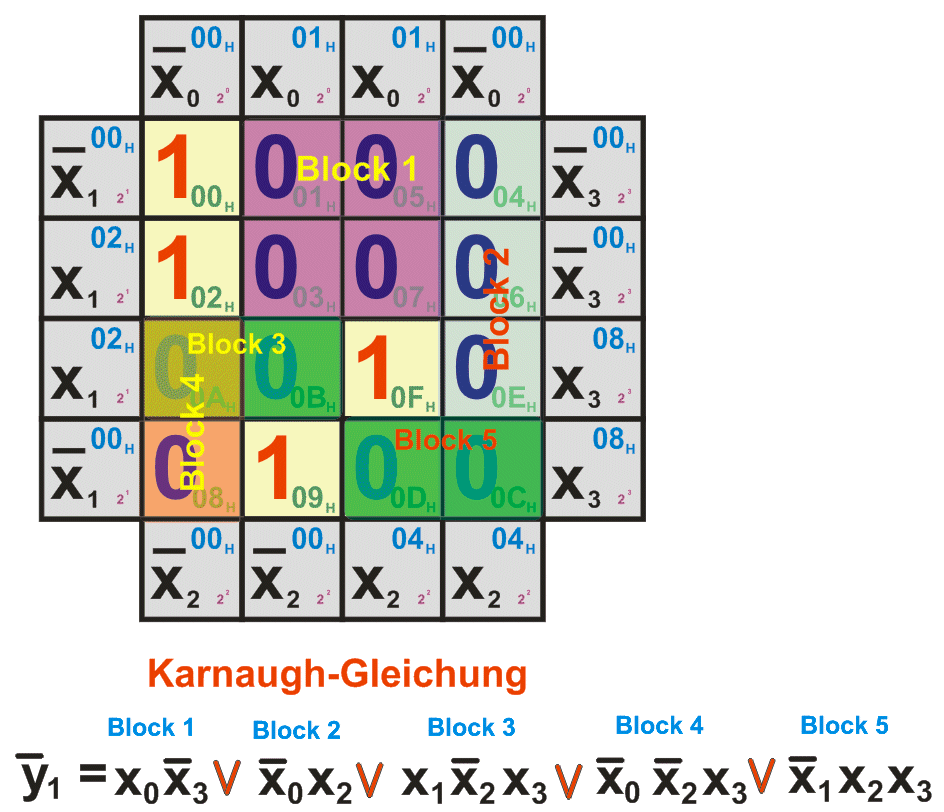

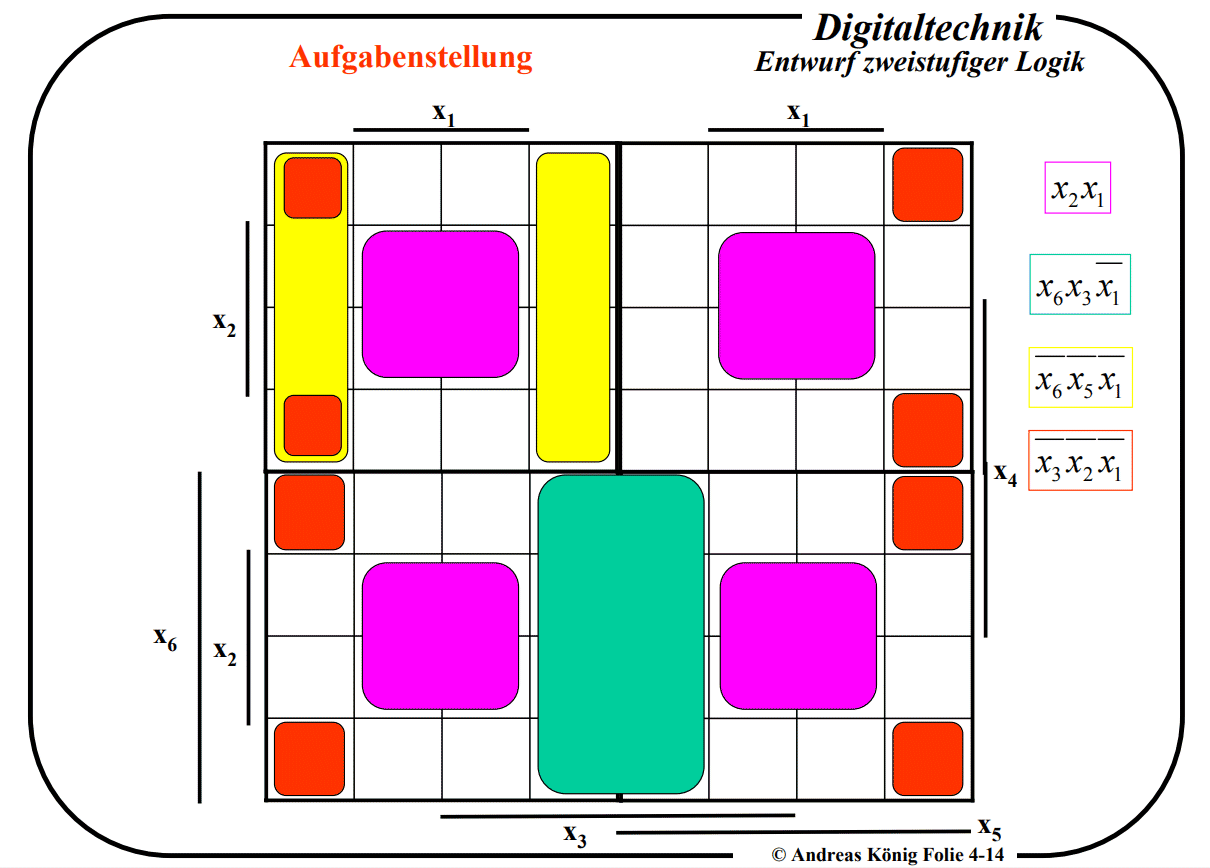

anschließend Blockbildung - Ziel ist es, möglichst wenige, aber
dafür große Blöcke zu bilden Fehlerhafte Blockbildung wirkt sich nicht
auf das Ergebnis aus - die Schaltung wird nur unnötig größer
... bei der Blockbildung dürfen die
Begrenzungen der Quadranten nicht überschritten werden
(... ist schon prägend, wenn man den ersten bis zum letzten Schritt
mal "alleine" durchgeht und dabei bemerkt - Vorsicht - in den
Spielregeln steckt noch mehr, und wenn Du dies nicht beachtest, suchst
Du Dich dumm und dämlich - gegeben zum 18.4.2021 um 15.57
Uhr!!!
Blöcke werden immer in Vielfachen von 2 aufgebaut - (... ein Block
von 2 × 2 ist ergo nicht möglich!)

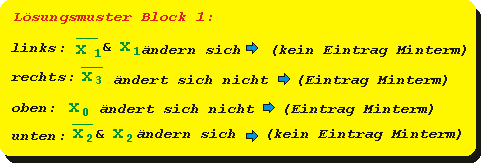

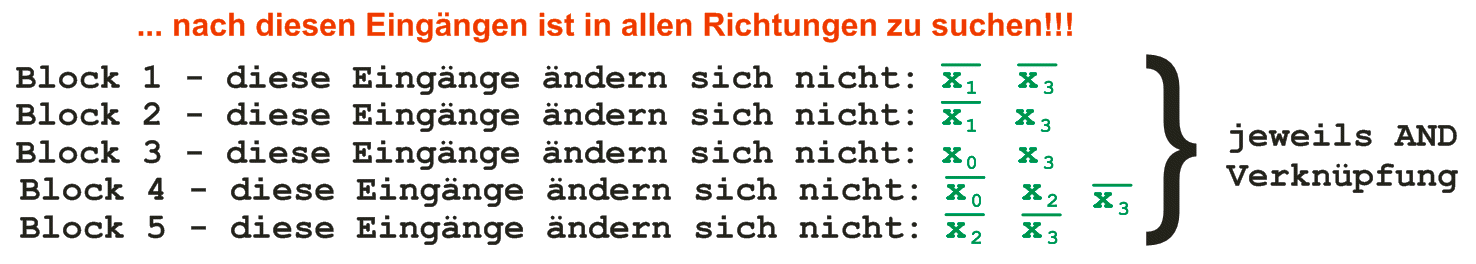

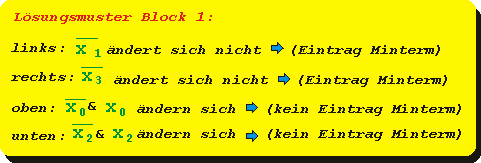

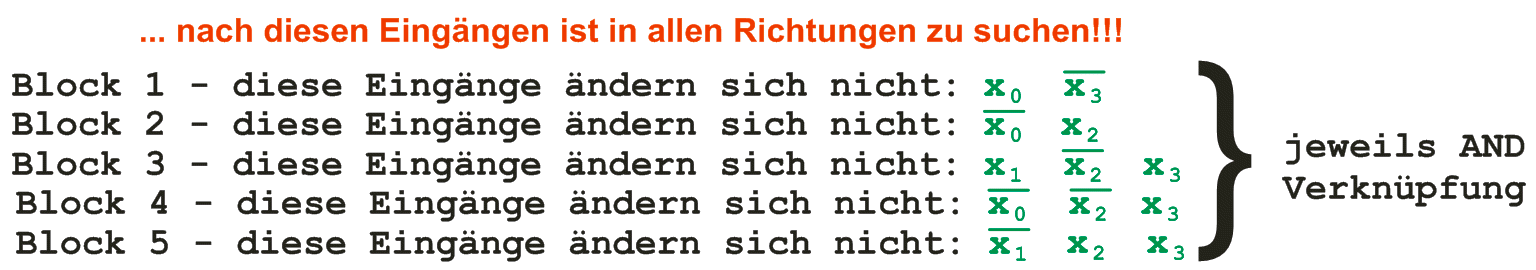

ausgelesen werden nur die Eingänge, welche sich innerhalb eines
Blockes nicht ändern!!!
Wie bereits erwähnt, kann man
aus den Grundelementen UND, ODER und NICHT jeden beliebigen anderen
logischen Ausdruck zusammenstellen. Wir haben des weiteren gesehen, wie man
aus einer beliebigen Wahrheitstafel zu einer logischen Funktion kommt.
Angesichts der doch relativ aufwendigen und vor allem fehleranfälligen
Methode der Vereinfachung mit Hilfe der Boole'schen Algebra stellt sich
jedoch die Frage, ob es nicht einfachere Methoden gibt, eine möglichst
kompakte logische Funktion zu bestimmen. Eine dieser Methoden beruht auf
einer graphischen Darstellung der Wahrheitstafel und heißt
Karnaugh-Veitch-Diagramm (KV-Diagramm).
Im KV-Diagramm wird die Wahrheitstafel nur in etwas veränderter Form
aufgetragen. Das Diagramm hat die Form eines Schachbrettes, wobei jedes Feld
des Schachbrettes eine hexadezimale Nummer trägt, die der Bitkombination der
Wahrheitstafel entspricht. Die Felder sind so angeordnet, dass sich jedes
benachbarte Feld nur durch jeweils eine Variable unterscheidet. Je nachdem,
wie viele Eingangsvariablen vorhanden sind, ist das KV-Diagramm

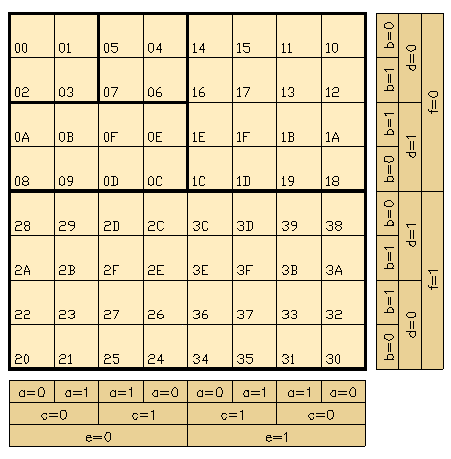

unterschiedlich groß. Die Grenzen für 2 bis 6 Eingangsvariablen sind in
folgender Abbildung mit stärkeren Linien markiert.

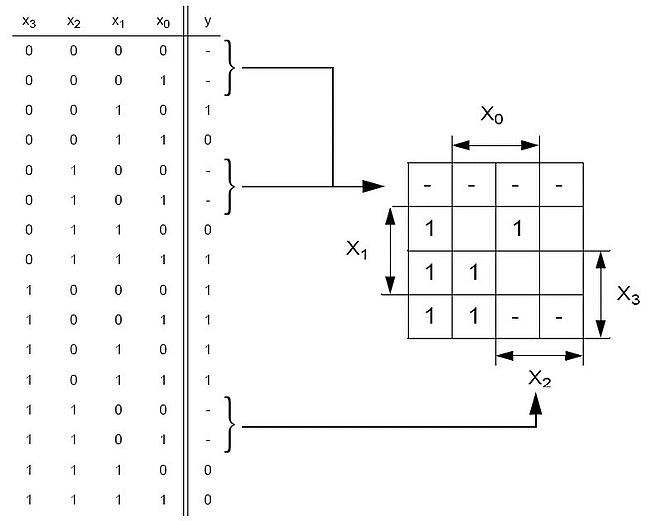

Die Verbindung zwischen KV-Diagramm und Wahrheitstafel ergibt sich wie
folgt: Jede Eingangsvariable wird mit einem Buchstaben, beginnend mit a, von
rechts nach links benannt. Jede Zeile der Wahrheitstafel entspricht nun
jenem Feld des KV-Diagramms, dessen hexadezimale Nummer der Bitkombination
der Eingangsvariablen entspricht.

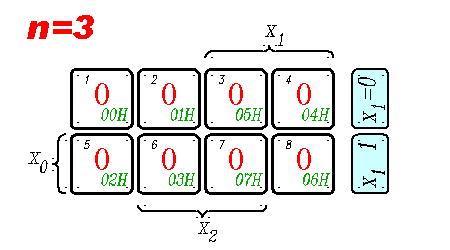

Resultierende
Karnaugh-Veitch-Tafel für 3-Eingangs-Logiken
(richtig seit 18.11.2012)

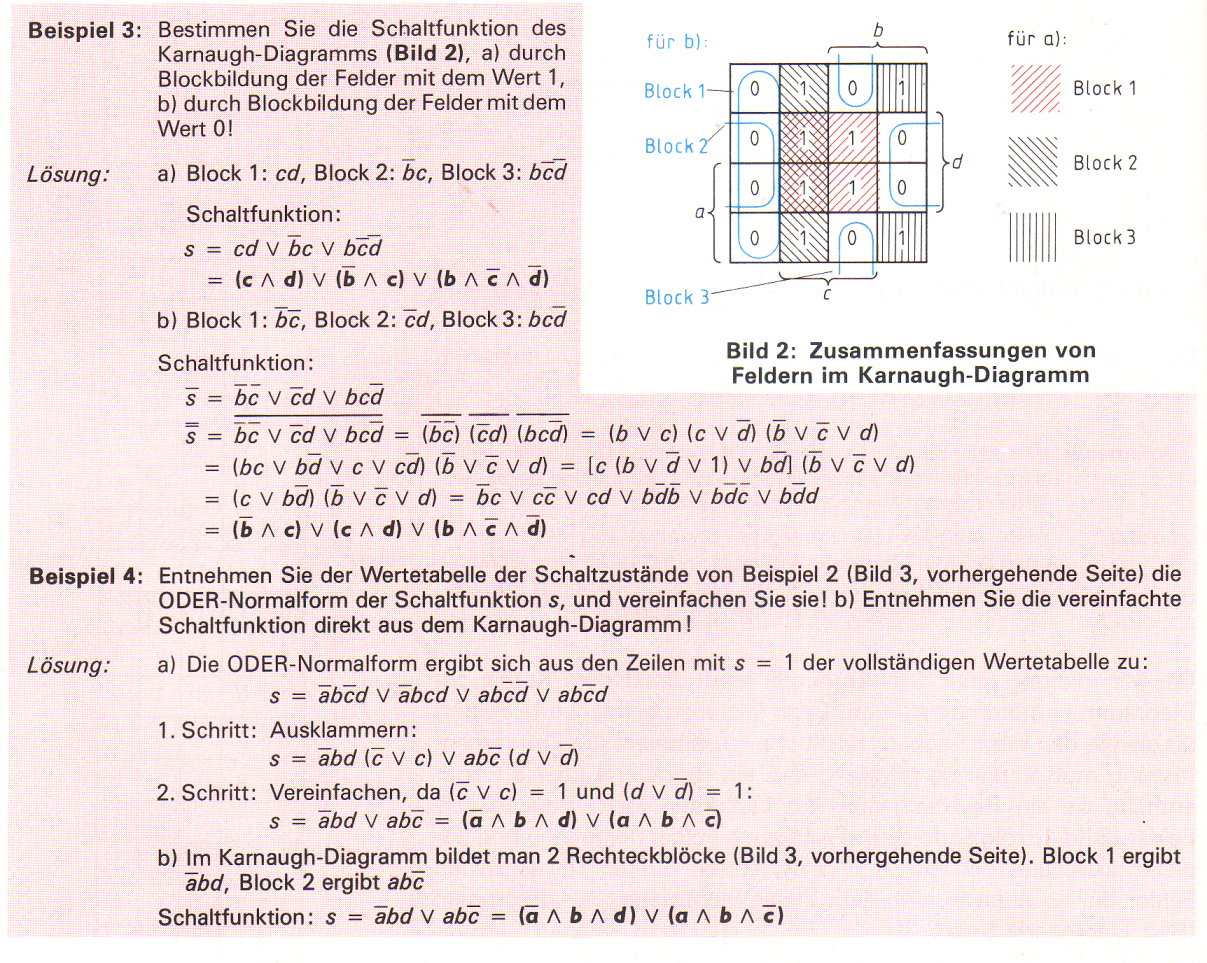

Jede Zusammenfassung im Karnaugh-Diagramm soll möglichst viele Felder
enthalten. Die Zahl der Zusammenfassungen soll möglichst klein sein.
Jede Zusammenfassung (Block) bildet ein Glied der gesuchten Schaltfunktion.
Die Variablen, die innerhalb des Blocks ihren Zahlenwert nicht ändern,
werden miteinander durch die UND-Funktion verknüpft. Die sich ergebenden
Terme der Blöcke verknüpft man durch die ODER-Funktion. Diese
schaltalgebraische Gleichung ist die reduzierte Schaltfunktion. Die
Zusammenfassung der Felder mit dem Wert 1 im Karnaugh-Diagramm liefert die
reduzierte Schaltfunktion für die Ausgangsvariable s. Überwiegen im Diagramm
die Felder mit dem Wert 1, so ist es zweckmäßig durch Blockbildung der
Felder mit dem Wert 0 den Wert s der Ausgangsvariablen zu ermitteln. Durch
nochmaliges Negieren von s erhält man dann den Wert s der Ausgangsvariablen.

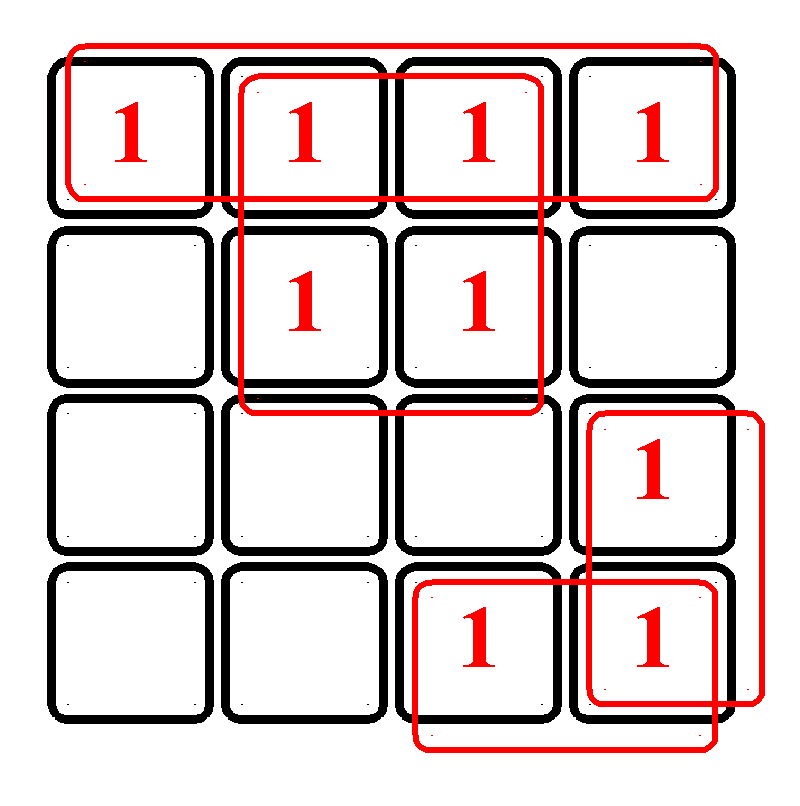

wenn benachbarte Felder eine 1 enthalten, werden sie zusammengefasst
diese Zusammenfassung darf keine Nullen enthalten
die Zusammenfassungen müssen Rechtecke sein
die Gruppen dürfen sich überlappen
eine Gruppe darf nicht vollständig von einer anderen Gruppe
umschlossen werden
die Anzahl der Felder die man zusammenfasst, muss einer Potenz der
Zahl 2 entsprechen, also 1, 2, 4, 8, 16, ...

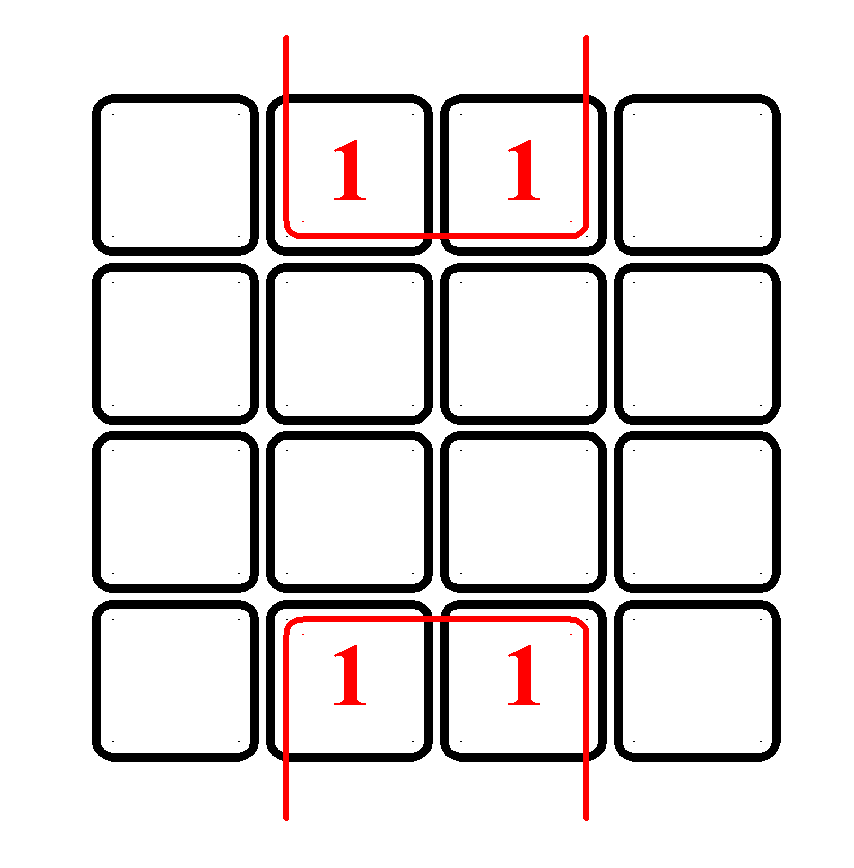

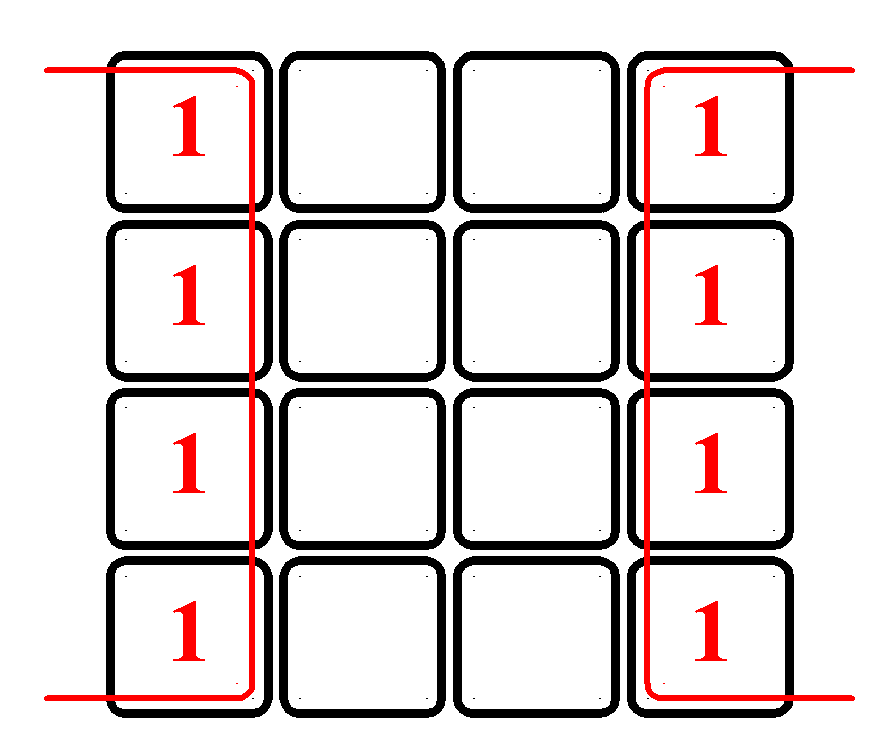

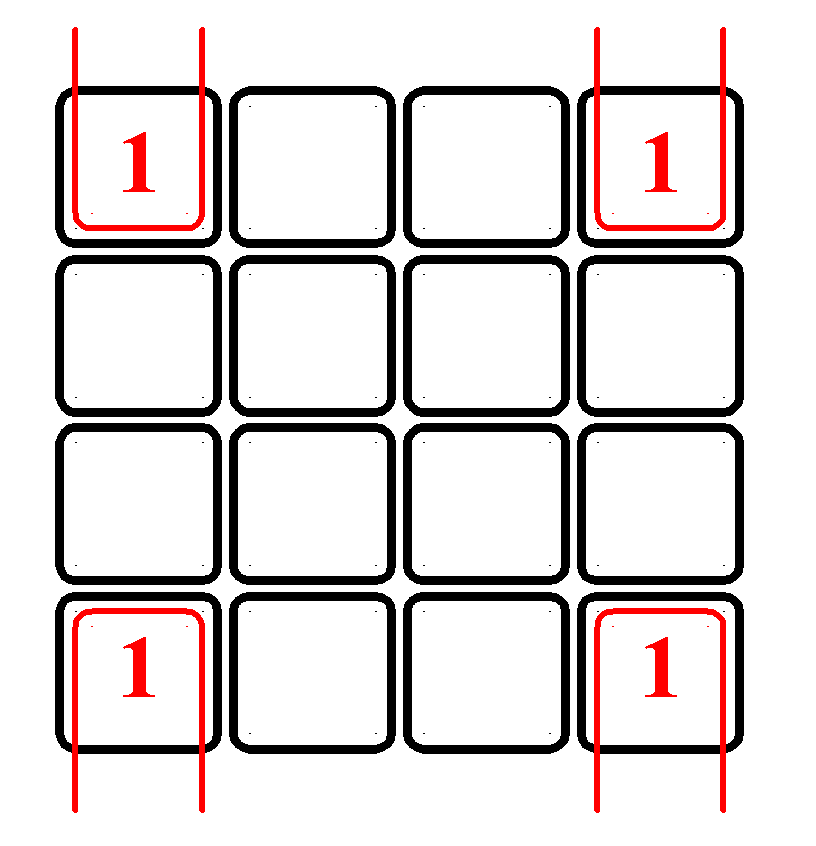

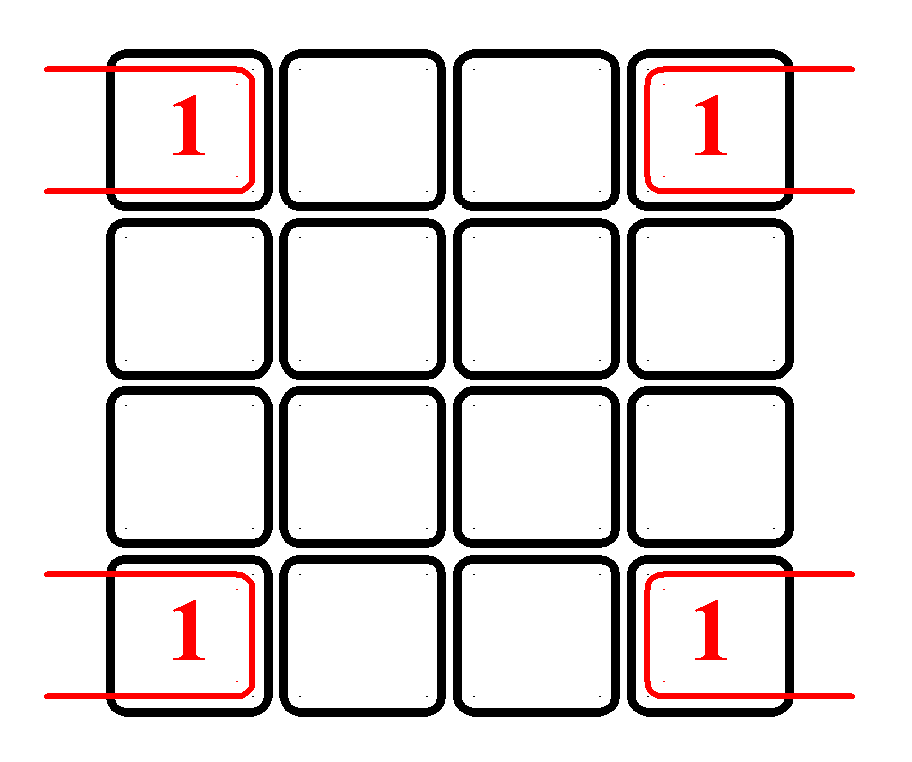

die Zusammenfassung kann auch über die Ränder des Diagramms
hinausgehen, also z.B. Feld 3 und 7, oder 6 und 14
alle zusammengehörenden Felder sollten
über jeweils eine 2-Eingangs-AND-Logik geschalten werden können (solange
die Eingangsanzahl kleiner 5 ist - Einzelfelder benötigen hier bereits
eine 3-Eingangs-AND-Logik

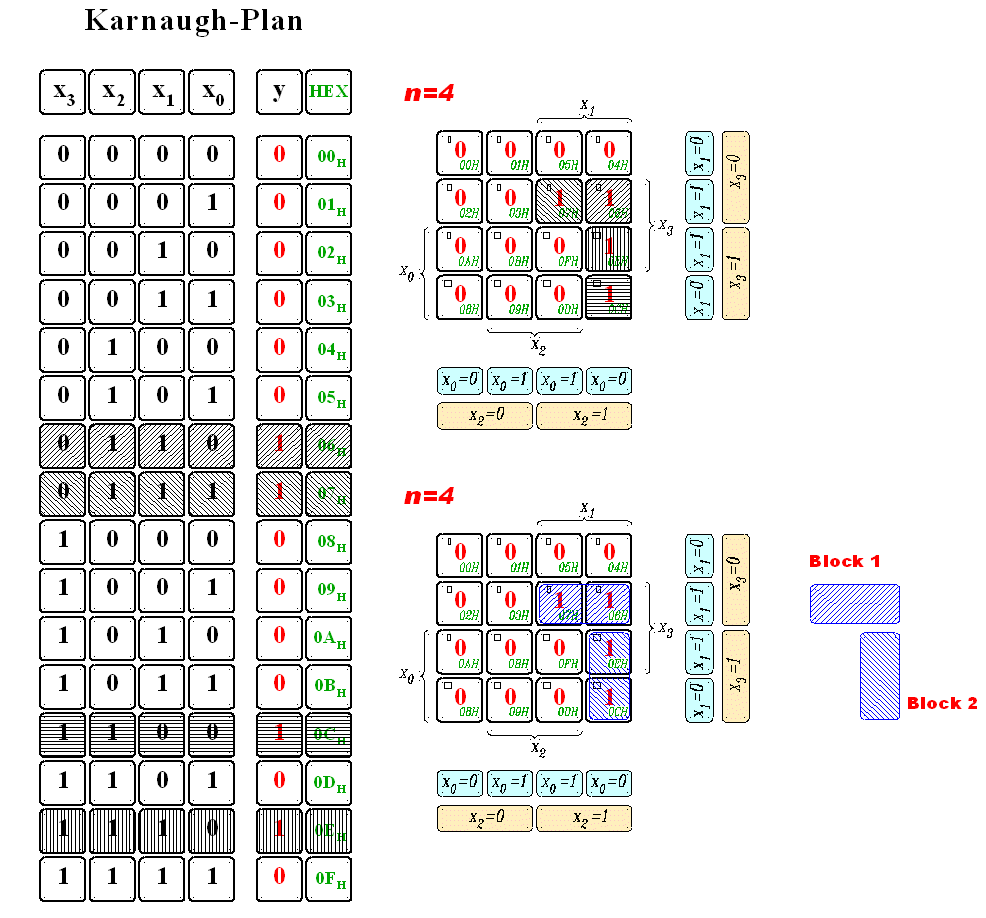

Resultierende

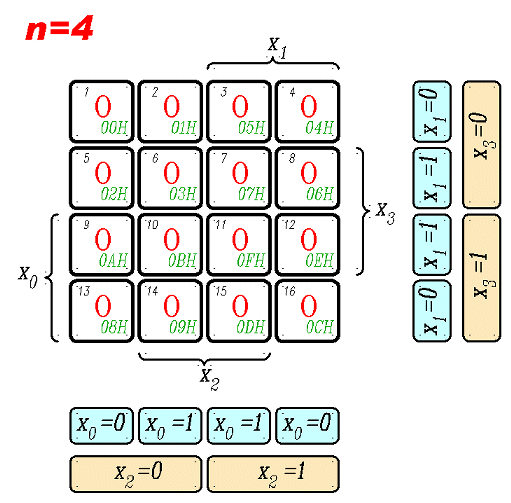

Karnaugh-Veitch-Tafel für 4-Eingangs-Logiken
(richtig seit 17.11.2012)
Jede Zusammenfassung im Karnaugh-Diagramm soll möglichst viele Felder
enthalten. Die Zahl der Zusammenfassungen soll möglichst klein sein.
Jede Zusammenfassung (Block) bildet ein Glied der gesuchten Schaltfunktion.
Die Variablen, die innerhalb des Blocks ihren Zahlenwert nicht ändern,
werden miteinander durch die UND-Funktion verknüpft. Die sich ergebenden
Terme der Blöcke verknüpft man durch die ODER-Funktion. Diese
schaltalgebraische Gleichung ist die reduzierte Schaltfunktion. Die
Zusammenfassung der Felder mit dem Wert 1 im Karnaugh-Diagramm liefert die
reduzierte Schaltfunktion für die Ausgangsvariable s. Überwiegen im Diagramm
die Felder mit dem Wert 1, so ist es zweckmäßig durch Blockbildung der
Felder mit dem Wert 0 den Wert s der Ausgangsvariablen zu ermitteln. Durch
nochmaliges Negieren von s erhält man dann den Wert s der Ausgangsvariablen.
wenn benachbarte Felder eine 1 enthalten, werden sie zusammengefasst
diese Zusammenfassung darf keine Nullen enthalten
die Zusammenfassungen müssen Rechtecke sein
die Gruppen dürfen sich überlappen
eine Gruppe darf nicht vollständig von einer anderen Gruppe
umschlossen werden
die Anzahl der Felder die man zusammenfasst, muss einer Potenz der
Zahl 2 entsprechen, also 1, 2, 4, 8, 16, ...
die Zusammenfassung kann auch über die Ränder des Diagramms
hinausgehen, also z.B. Feld 3 und 7, oder 6 und 14
alle zusammengehörenden Felder sollten
über jeweils eine 2-Eingangs-AND-Logik geschalten werden können (solange
die Eingangsanzahl kleiner 5 ist - Einzelfelder benötigen hier bereits
eine 3-Eingangs-AND-Logik
... hier ist die Lösung für 4er-Tafeln faktisch als Teilmenge
enthalten

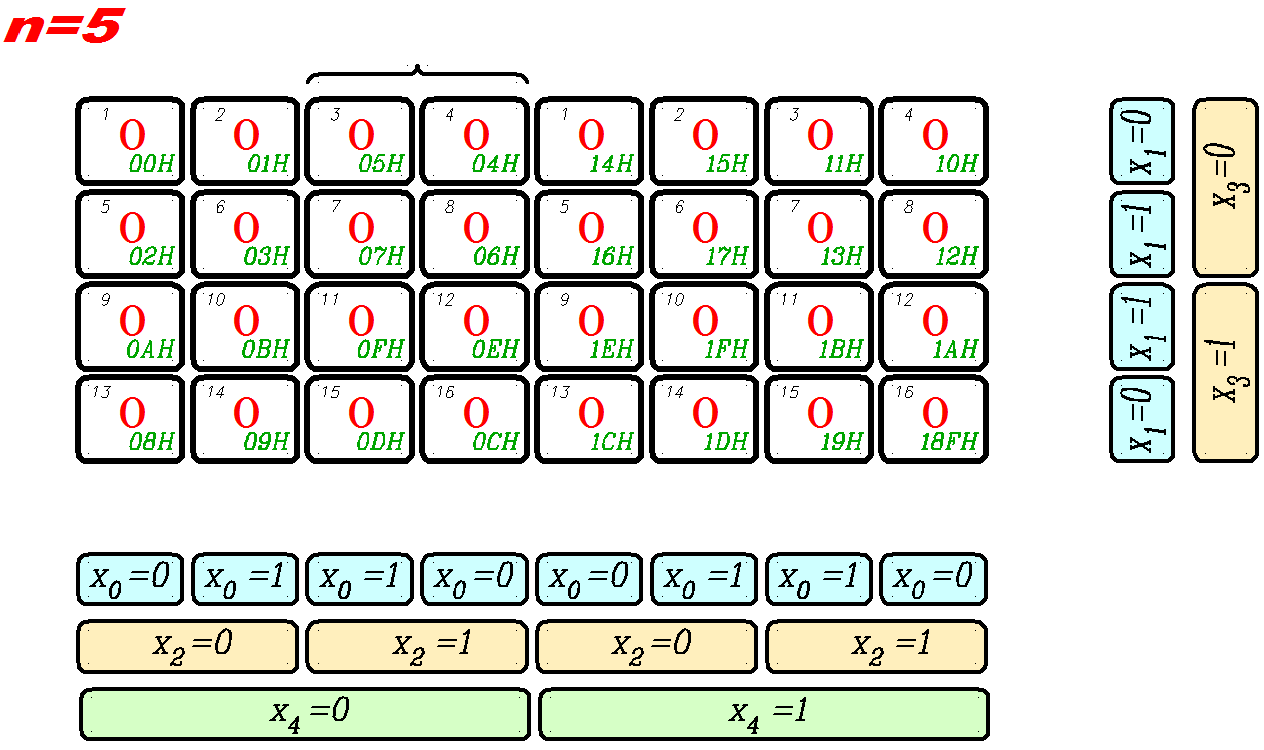

Karnaugh-Veitch-Diagramm für n=5
Zeile
x4
x3
x2
x1
x0
y
HEX-Code
1.
0
0
0
0
0
00H
2.
0
0
0
0
1
01H
3.
0
0
0
1
0
02H
4.
0
0
0
1
1
03H
5.
0
0
1
0
0
04H
6.
0
0
1
0
1
05H
7.
0
0
1
1
0
06H
8.
0
0
1
1
1
07H
9.
0
1
0
0
0
08H
10.
0
1
0
0
1
09H
11.
0
1
0
1
0
0AH
12.
0
1
0
1
1
0BH
13.
0
1
1
0
0
0CH
14.
0
1
1
0
1
0DH
15.
0
1
1
1
0
0EH
16.
0
1
1
1
1
0FH
17.
1
0
0
0
0
10H
18.
1
0
0
0
1
11H
19.
1
0
0
1
0
12H
20.
1
0
0
1
1
13H
21.
1
0
1
0
0
14H
22.
1
0
1
0
1
15H
23.
1
0
1
1
0
16H
24.
1
0
1
1
1
17H
25.
1
1
0
0
0
18H
26.
1
1
0
0
1
19H
27.
1
1
0
1
0
1AH
28.
1
1
0
1
1
1BH
29.
1
1
1
0
0
1CH
30.
1
1
1
0
1
1DH
31.
1
1
1
1
0
1EH
32.
1
1
1
1
1
1FH
Vorgegebene Logiktabelle
x0
x0
x0
x0
x0
x0
x0
x0
0
1
1
0
0
1
1
0
x1
0
00H
01H
05H
04H
14H
05H
11H
10H
0
x3
x1
1
02H
03H
07H
06H
16H
17H
13H
12H
0
x3
x1
1
0AH
0BH
0FH
0EH
1EH
1FH
1BH
1AH
1
x3
x1
0
08H
09H
0DH
0CH
1CH
1DH
19H
18H
1
x3
0
0
1
1
1
1
0
0
x2
x2
x2
x2
x2
x2
x2
x2
0
0
0
0
1
1
1
1
x4
x4
x4
x4
x4
x4
x4
x4
Resultierende
Karnaugh-Veitch-Tafel für 5-Eingangs-Logiken
(richtig seit 18.11.2012)
Karnaugh-Veich-Diagramm für maximal 6
Eingangsvariable (hier a bis f)
Jede Zusammenfassung im Karnaugh-Diagramm soll möglichst viele Felder
enthalten. Die Zahl der Zusammenfassungen soll möglichst klein sein.
Jede Zusammenfassung (Block) bildet ein Glied der gesuchten Schaltfunktion.
Die Variablen, die innerhalb des Blocks ihren Zahlenwert nicht ändern,
werden miteinander durch die UND-Funktion verknüpft. Die sich ergebenden
Terme der Blöcke verknüpft man durch die ODER-Funktion. Diese
schaltalgebraische Gleichung ist die reduzierte Schaltfunktion. Die
Zusammenfassung der Felder mit dem Wert 1 im Karnaugh-Diagramm liefert die
reduzierte Schaltfunktion für die Ausgangsvariable s. Überwiegen im Diagramm
die Felder mit dem Wert 1, so ist es zweckmäßig durch Blockbildung der
Felder mit dem Wert 0 den Wert s der Ausgangsvariablen zu ermitteln. Durch
nochmaliges Negieren von s erhält man dann den Wert s der Ausgangsvariablen.
wenn benachbarte Felder eine 1 enthalten, werden sie zusammengefasst
diese Zusammenfassung darf keine Nullen enthalten
die Zusammenfassungen müssen Rechtecke sein
die Gruppen dürfen sich überlappen
eine Gruppe darf nicht vollständig von einer anderen Gruppe
umschlossen werden
die Anzahl der Felder die man zusammenfasst, muss einer Potenz der
Zahl 2 entsprechen, also 1, 2, 4, 8, 16, ...
die Zusammenfassung kann auch über die Ränder des Diagramms
hinausgehen, also z.B. Feld 3 und 7, oder 6 und 14
alle zusammengehörenden Felder sollten
über jeweils eine 2-Eingangs-AND-Logik geschalten werden können (solange
die Eingangsanzahl kleiner 5 ist - Einzelfelder benötigen hier bereits
eine 3-Eingangs-AND-Logik

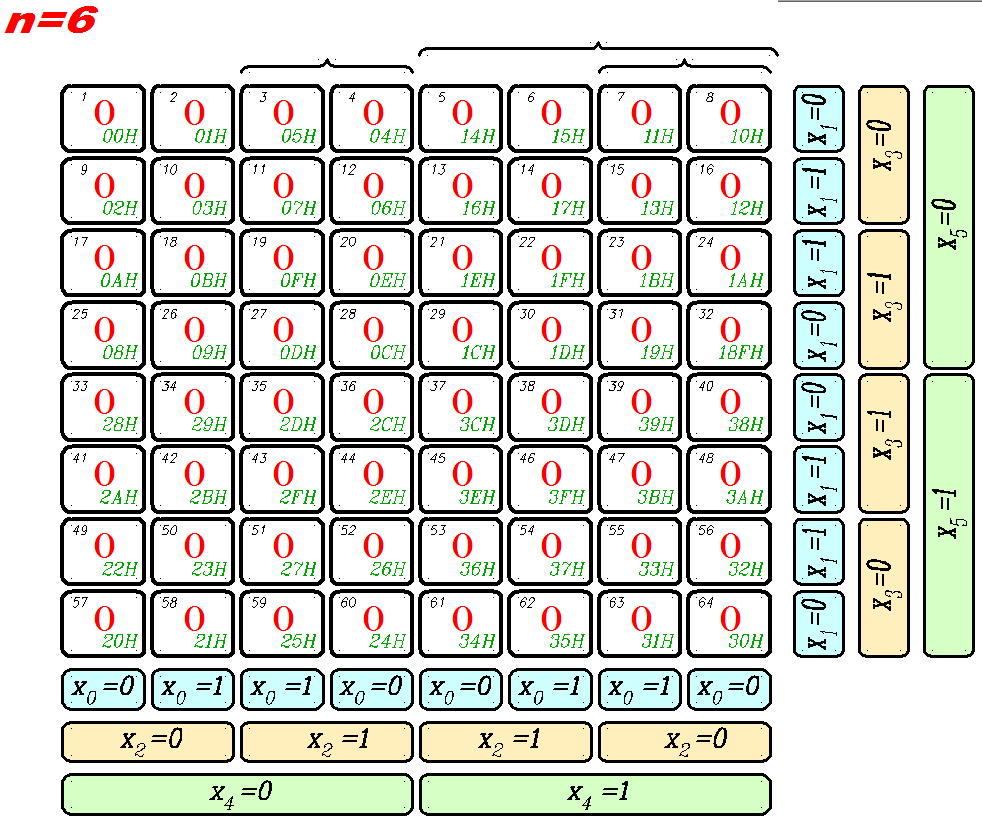

Resultierende
Karnaugh-Veitch-Tafel für 6-Eingangs-Logiken
Jede Zusammenfassung im Karnaugh-Diagramm soll möglichst viele Felder
enthalten. Die Zahl der Zusammenfassungen soll möglichst klein sein.
Jede Zusammenfassung (Block) bildet ein Glied der gesuchten Schaltfunktion.
Die Variablen, die innerhalb des Blocks ihren Zahlenwert nicht ändern,
werden miteinander durch die UND-Funktion verknüpft. Die sich ergebenden
Terme der Blöcke verknüpft man durch die ODER-Funktion. Diese
schaltalgebraische Gleichung ist die reduzierte Schaltfunktion. Die
Zusammenfassung der Felder mit dem Wert 1 im Karnaugh-Diagramm liefert die
reduzierte Schaltfunktion für die Ausgangsvariable s. Überwiegen im Diagramm
die Felder mit dem Wert 1, so ist es zweckmäßig durch Blockbildung der
Felder mit dem Wert 0 den Wert s der Ausgangsvariablen zu ermitteln. Durch
nochmaliges Negieren von s erhält man dann den Wert s der Ausgangsvariablen.
wenn benachbarte Felder eine 1 enthalten, werden sie zusammengefasst
diese Zusammenfassung darf keine Nullen enthalten
die Zusammenfassungen müssen Rechtecke sein
die Gruppen dürfen sich überlappen
eine Gruppe darf nicht vollständig von einer anderen Gruppe
umschlossen werden
die Anzahl der Felder die man zusammenfasst, muss einer Potenz der
Zahl 2 entsprechen, also 1, 2, 4, 8, 16, ...
die Zusammenfassung kann auch über die Ränder des Diagramms
hinausgehen, also z.B. Feld 3 und 7, oder 6 und 14
alle zusammengehörenden Felder sollten
über jeweils eine 2-Eingangs-AND-Logik geschalten werden können (solange
die Eingangsanzahl kleiner 5 ist - Einzelfelder benötigen hier bereits
eine 3-Eingangs-AND-Logik
3. Eintragen
der logischen Funktionen in KV-Diagramme
Das Karnaugh-Veitch-Diagramm
ist primär nichts anderes, als eine andere (eigentlich sogar kürzere!)
Schreibweise der Wertetabelle einer logischen Funktion. Felder werden
eigentlich nur noch für die Ergebnisse der Funktion vorgesehen - und das
sind immer so viele, wie die Funktion maximale Schaltkombinationen hat.
Beispiel 1:
... irgendwie gegeben
Schaltbelegungstabelle (... eine Kombination von zufälligen
Minimaltermen (Mintermen))
Eingang d
x3 = 8
Eingang c
x2 = 4
Eingang b
x1= 2
Eingang a
x0 = 1
Ausgang y
HEX-Wert
0
0
0
1
1
01H
0
1
0
1
1
05H
1
0
1
1
1
0BH
1
1
1
0
1
0EH
alle übrigen
0
Übertragen Sie aus nebenstehender Wertetabelle die
Schaltkombinationen, die x = 1 liefern, in ein Karnaugh-Diagramm!
Lösung: Das Karnaugh-Diagramm hat 24 = 16 Felder Für die erste
Zeile der Wertetabelle a b c d sucht man im Diagramm das Feld, welches keine
a-Markierung (Felder 1 bis 8), welches b-Markierung (verbleiben Felder 3, 4,
7, 8), welches keine c-Markierunc (verbleiben Felder 4, 8) und welches
d-Markierunc (verbleibt Feld 8) enthält. Entsprechend überträg man die
restlichen Zeilen der Wertetabelle.
Jeder Zeile der Wertetabelle entspricht ein Feld im KV-Diagramm. Die
Streifen für die Variablen (a, b, c, d) können im KV-Diagramm auch anders
liegen, z. B. a mit d getauscht.
Wandeln Sie die für die vier Eingangsvariablen x0, x1,
x2,
x3
gegebene vollständige Wertetabelle der Schaltzustände (Tabelle oben
sowie Bild links) in ein Karnaugh-Diagramm um!
Lösung: Man zeichnet das Karnaugh-Diagramm mit 16 Feldern und
überträgt aus der Wertetabelle der Schaltzustände in das Diagramm die Werte
1 bei solchen Kombinationen der Eingangsvariablen, bei denen s = 1 wird.
Die Minimierung einer Schaltfunktion kann direkt dem Karnaugh-Diagramm
entnommen werden. Dazu fasst man benachbarte Felder, die jeweils den Wert 1
haben, zu Blöcken zusammen. Die Zusammenfassung muss immer so erfolgen, dass
ein Block 2, 4 oder 8 Felder enthält, die ein Rechteck oder ein Quadrat
bilden. Benachbarte Felder (siehe Zuordnung unter Punkt 4.) sind auch Felder der
letzten und der ersten Zeile und der letzten und der ersten Spalte. Die
einzelnen Felder dürfen auch in mehreren Zusammenfassungen vorkommen (siehe
Punkt 4).
Maximal zusammengefasst
werden minimal benachbarte Felder (so schön hab' ich das in keiner
Definition gefunden).
Die Zusammenfassung muss immer so erfolgen, dass ein Block 1, 2, 4 oder 8
Felder enthält, die ein Rechteck oder ein Quadrat bilden und deren
Gesamtanzahl geradzahlig ist (außer 1!!!). Benachbarte Felder
sind auch Felder der letzten und der ersten Zeile und der letzten und der
ersten Spalte. Die einzelnen Felder dürfen auch in mehreren
Zusammenfassungen vorkommen.
Jede Zusammenfassung im Karnaugh-Diagramm soll möglichst viele Felder
enthalten. Die Zahl der Zusammenfassungen soll möglichst klein sein.
Jede Zusammenfassung (Block) bildet ein Glied der gesuchten Schaltfunktion.
Die Variablen, die innerhalb des Blocks ihren Zahlenwert nicht ändern,
werden miteinander durch die UND-Funktion verknüpft. Die sich ergebenden
Terme der Blöcke verknüpft man durch die ODER-Funktion. Diese
schaltalgebraische Gleichung ist die reduzierte Schaltfunktion. Die
Zusammenfassung der Felder mit dem Wert 1 im Karnaugh-Diagramm liefert die
reduzierte Schaltfunktion für die Ausgangsvariable s. Überwiegen im Diagramm
die Felder mit dem Wert 1, so ist es zweckmäßig durch Blockbildung der
Felder mit dem Wert 0 den Wert s der Ausgangsvariablen zu ermitteln. Durch
nochmaliges Negieren von s erhält man dann den Wert s der Ausgangsvariablen.
wenn benachbarte Felder eine 1 enthalten, werden sie zusammengefasst
diese Zusammenfassung darf keine Nullen enthalten
die Zusammenfassungen müssen Rechtecke sein
die Gruppen dürfen sich überlappen
eine Gruppe darf nicht vollständig von einer anderen Gruppe
umschlossen werden
die Anzahl der Felder die man zusammenfasst, muss einer Potenz der
Zahl 2 entsprechen, also 1, 2, 4, 8, 16, ...
die Zusammenfassung kann auch über die Ränder des Diagramms
hinausgehen, also z.B. Feld 3 und 7, oder 6 und 14
alle zusammengehörenden Felder sollten
über jeweils eine 2-Eingangs-AND-Logik geschalten werden können (solange
die Eingangsanzahl kleiner 5 ist - Einzelfelder benötigen hier bereits
eine 3-Eingangs-AND-Logik
bei Rechtecken werden die "Eckpunkte" mit
ihren logischen Werten AND verknüpft
Hat schon diese Site viel mit Logik zu tun, so
kann's auf einer der folgenden damit noch happiger werden. Mich beeindruckt
dabei immer wieder, wie man unter dem unwissenden Volk (das bist Du, der Du
erarbeitend bis zu diesem Punkte gelangt bist, schon lange nicht mehr!) mit
den Wörtchen "und",
"oder"
und "nicht"
evtl. gespickt mit den Regeln der Schachtelung sowie Relationenalgebra Verwirrung stiften kann.Wer's nicht glaubt, löst die Aufgaben unter
dem dritten Verweis - aber bitte alle -
und das schnell ;-)
Alle der nachfolgenden
Aufgaben beziehen irgendwie die logische Zuordnung und/oder kanonische
Normalformen in die Lösungsstrategien ein (wenngleich das auch prinzipiell
anders geht). Dabei liefern die KV-Diagramme, wenn überhaupt möglich (also
Blöcke gebildet werden können ) von vornherein eine fast optimierte Lösung.
Das Verfahren an sich ist
noch nicht all zu alt, hataber an allen einschlägigen Studiengängen weltweit
Eingang gefunden, welche sich nur annähernd damit befassen. Das sind schon
einmal alle ingeieurwissenschaftlichen Disziplinen - komischerweise jedoch
nicht Mathematik und auch nicht Kerninformatik.
... dieser Text wurde nach den
Regeln irgendeiner Rechtschreibreform verfasst - ich hab' irgendwann einmal
beschlossen, an diesem Zirkus nicht mehr teilzunehemn ;-)
„Dieses Land braucht eine Steuerreform, dieses Land
braucht eine Rentenreform - wir schreiben Schiffahrt mit drei „f“!“
Diddi Hallervorden, dt. Komiker und Kabarettist
Diese Seite
wurde ohne Zusatz irgendwelcher Konversationsstoffe erstellt ;-)
hier die
Original-CAD-Zeichnung dazu
... das
ZIP-Archiv komplett auspacken und die .EXE-Datei starten
das
Original im WORD-Format

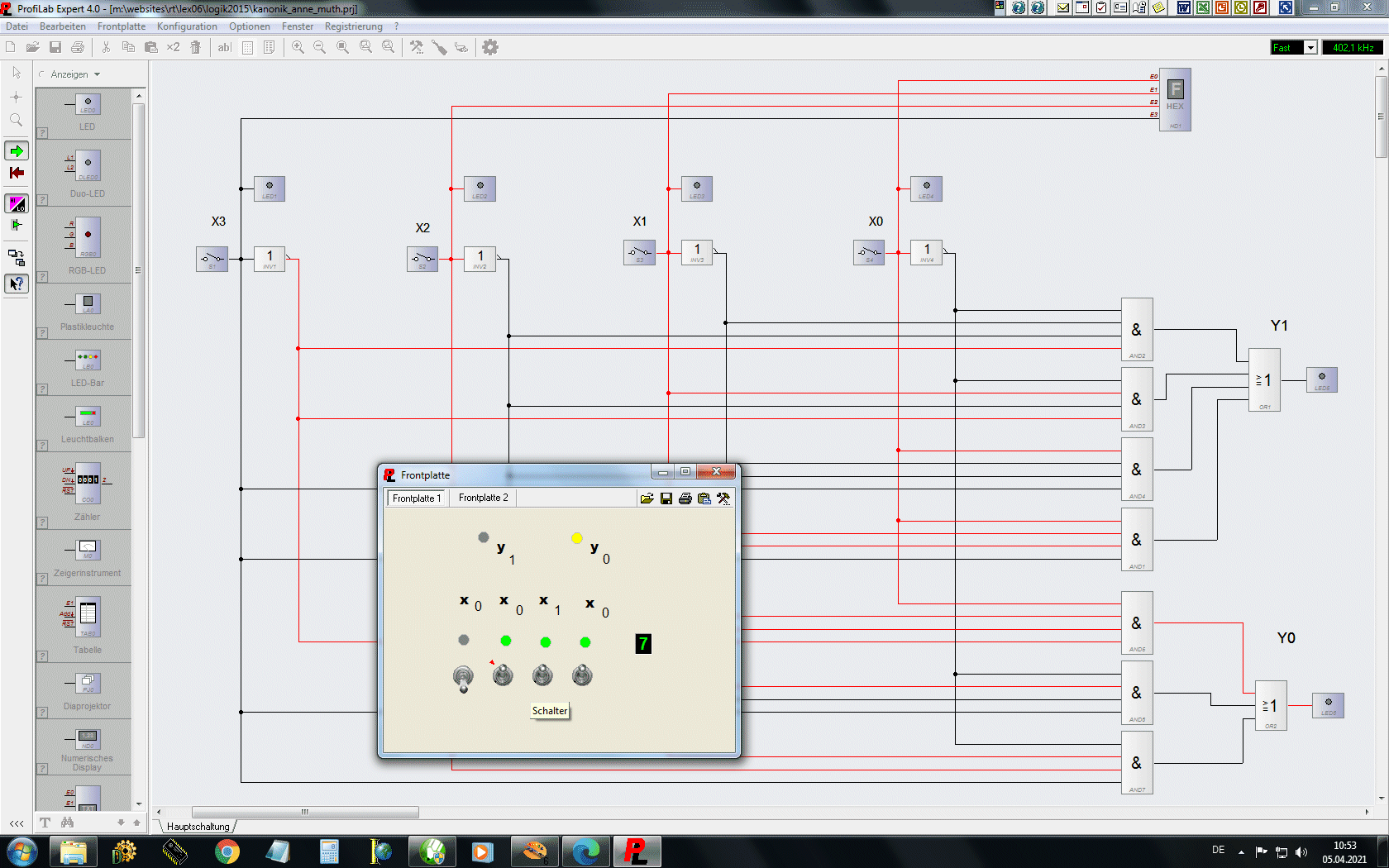

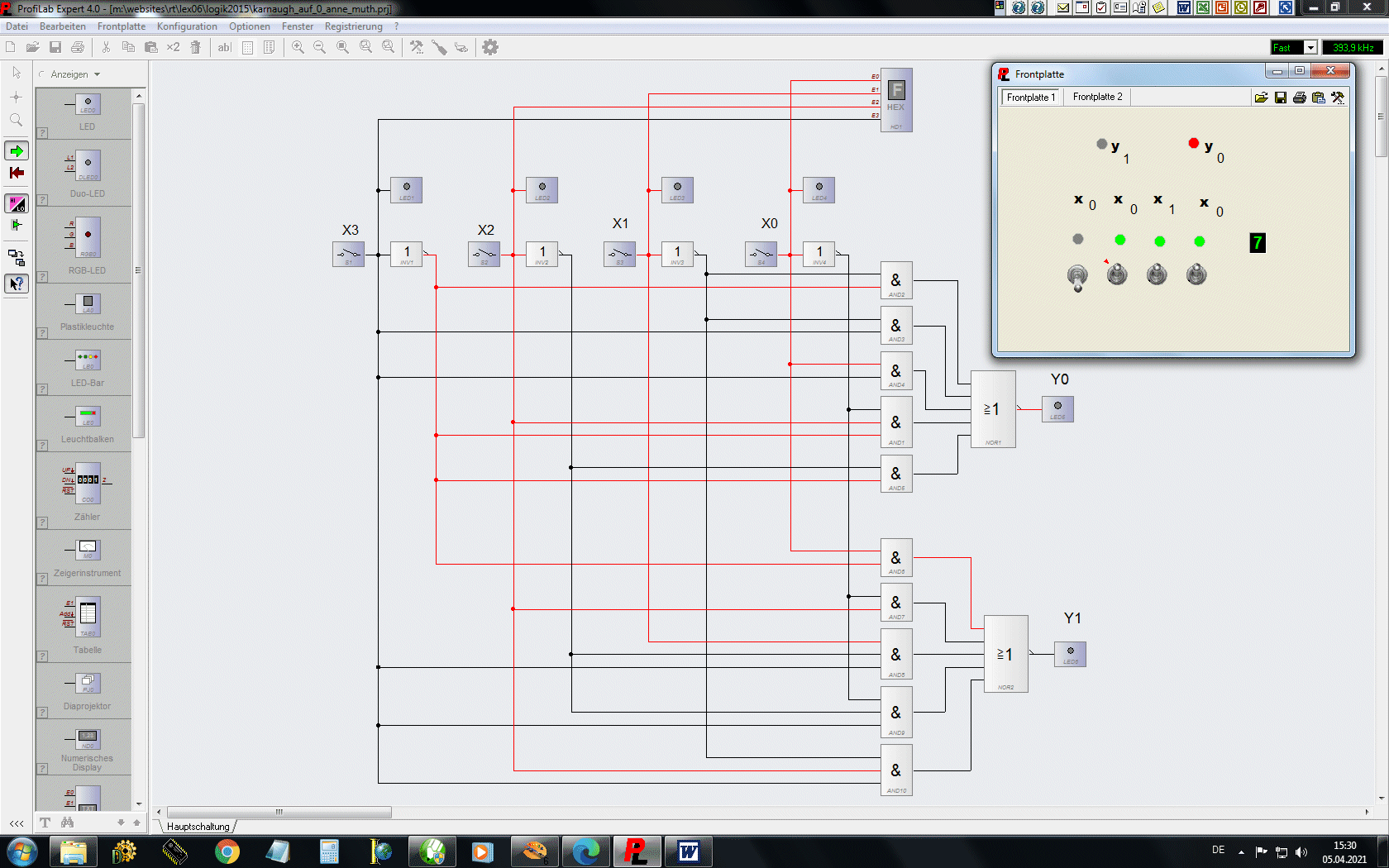

Download als ProfiLab 4.0-Datei
...
zugehöriger Download im CorelDraw 11.0-Format
hier auch zu Download als CorelDraw 11.0 Datei
