Extrembeispiel für Kargnoughtafel-Vereinfachung von Michael Krasselt 2012/2013



Hier haben wir ein Beispiel für eine Logik, der jedem Ausgang Signalkombinationen der Eingänge zuweist.



Hier die Liste der Variationen:



H    x2   x1   x0   y1   y2

0    0    0    0    0    0

1    0    0    1    0    1

2    0    1    0    1    0

3    0    1    1    1    1

4    1    0    0    0    0

5    1    0    1    0    1

6    1    1    0    1    0

7    1    1    1    1    1



Karnough Tafeln



     a0   a1   a1   a0

b0   00   01   05   04

b1   02   03   07   06

           c0            c1

     a0   a1   a1   a0        a0   a1   a1   a0

b0   0    1    1    0    b0   0    0    0    0

b1   0    1    1    0    b1   1    1    1    1

      c0        c1             c0       c1

Gesamtausdruck :_)

     a1                      b1

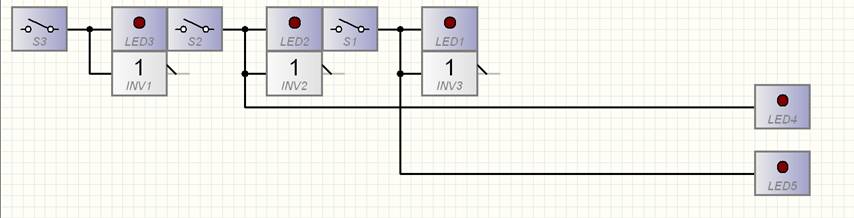

Abbildung 1 Schaltung in ProfiLab



Wie man leicht erkennen kann. Wurde aus vielen Einzelbedingungen, eine einzige, die alle Zustände abdeckt. Wie das vereinfachen Funktioniert, siehe Karnoughtafeln.
