Lange Zeit war das Basteln mit Mikroelektronik ein teures und vor allem sehr kompliziertes Hobby, weshalb es von vielen Tüftlern links liegen gelassen wurde. Durch die Einführung der Arduino Plattform im Jahr 2005 ändert sich das jedoch gewaltig, und es hat sich bereits eine große, stark wachsende, Community rund um Arduino entwickelt. Die Arduino Plattform besteht einerseits aus einer großen Auswahl an Arduino Boards, und andererseits aus einer Programmierentwicklungsumgebung (IDE), wodurch die Einstiegshürde extrem gesenkt wurde und das Tüfteln mit Robotern und Mikroelektronik jedem, auch ohne Studium oder umfangreiche Vorkenntnisse, ermöglicht wird. | ||||||||
 |
1. Das ARDUINO-Board und digitale
Signale |
||||||||
 |
|
| 1. Das ARDUINO-Board und digitale Signale |
|
|
 |
Letztmalig dran rumgefummelt: 03.09.19 16:13:26 |
|
|
Der Arduino Uno
ist mit einem Atmel Atmega 328 bestückt. Der Mikrocontroller ist mit einem
Boot-Loader vorprogrammiert, wodurch die Programmierung direkt über die
serielle Schnittstelle ohne externes Programmiergerät erfolgen kann. Bei dem Arduino Uno wird das USB-Signal mit einem Atmel Atmega8U2 zu einem seriellen Signal umgesetzt. Bei älteren Modellen wurde dies mit dem Baustein FT232RL von FTDI realisiert. Auf der Platine ist außerdem eine 6-Pol. ISP-Schnittstelle mit der man direkt seriell programmieren kann. Das Board gibt 14 digital I/O Pins aus. Von den 14 I/O Pins können 6 für PWM verwendet werden. Es gibt auch 6 analoge I/O Pins. Bei dem Board gibt es die Möglichkeit Zusatzplatinen auf die herausgeführten I/O Pins zu stecken. Es gibt bereits sehr viele Zusatzplatinen. Z.B. eine Ethernet-Platine, die eine Kommunikation über Netzwerk ermöglicht. Die Spannungsversorgung erfolgt über den USB-Anschluss oder über die DC-Eingangsbuchse (6 ? 20V). Der Atmega328 hat einen Flashspeicher von 32kB einen SRAM von 2kB und einen EEPROM-Speicher von 1kB. Der Quarz auf der Platine hat eine Frequenz von 16MHz. Pro Ausgangspin können 40mA entnommen werden. |
||||||||||||
 |
|
||||||||||||
|
|
||||||||||||
|
|||||||||||||
|
Schnittstellen ICSP Schnittstelle Diese Schnittstelle war für uns nur Zusatz und wurde nicht wirklich benutzt.
USB-Schnittstelle (RS232) |
||||||||||||
|
Ein- und Ausgabe digitaler Signale:
|
||||||||||||
|
Binäre Signale sind nur eine Spezialform digitaler Signale - wenngleich heutzutage die wichtigste!!! | ||||||||||||
| 2. LED's und LED-Anzeigen-Ansteuerung |
|
|
Das Blinken einer LED ist so etwas wie das „Hello World“ am Bildschirm, das
Pendant hierfür am Arduino ist das Blinken einer LED. Praktischerweise haben
alle Arduinos bereits eine LED fertig auf dem Board verbaut, meist an Pin

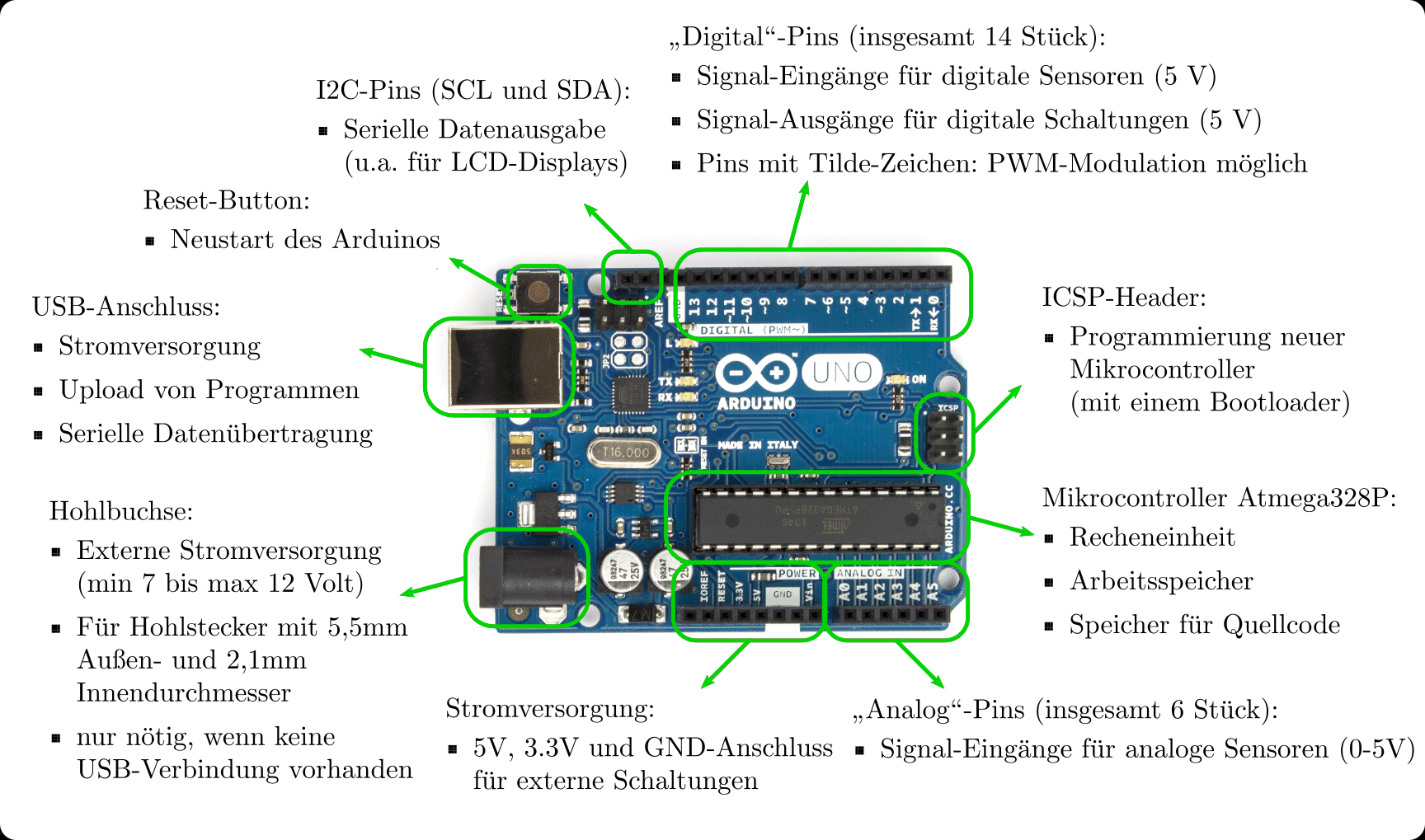

13, weshalb wir uns zunächst einmal auf den Sketch fokussieren können. Beim Arduino Uno Version 3 Die obere Leiste sind die 14 digitalen I/O (Input/Output) Pins des Arduino mit den Nummern 0 bis 13, und unten rechts sind die sechs analogen Eingänge A0 bis A5. Links unten ist mit dem Ground (Minuspol) und +5V und +3.3V die Spannungsversorgung für Sensoren zu finden. |
|
|
||||||||||
|
|
| 3. Programmstrukturen |
|
|
Automatische Fertigung fordert von uns viele Schritte - und nun kommt's erst: wahnsinnig viele Daten sowie komplexe Algorithmen. Und das kommt nun alles zusammen, wobei wir bedenken, dass bei jedem Einzelbegriff der Fachmann schaudert, weil er irgendwann einmal etwas von Komplexittät gehört hat - und auch jeden Teilbegriff damit sofort in Verbindung bringt. Eine ENIGMA ist ein NICHTS gegen die vollautomatische Fabrik - schon mal gehört davon - also nur von der ENIGMA??? |
|
|
|
| 4. Bibliotheken |
|
|
|
|
|
| 5. Funktionen |
|
|
|
|
|
| 6. Verwandte Themen |
 |
 |
 |
|
|
Was ist alles mit dem Betriebssystem eines Microcomputers verwandt? Antwort: faktisch der gesamte Bereich der Digitalelektronik und sowieso die gesamte Technik der Software-Technologie der Vergangenheit, Gegenwart sowie zumindest der nächsten Zukunft. | |||||||||||||||||||||||||
|
|
|
