Idee nach EU. ADEL, R. PÖHL in Zeitschrift FUNKAMATEUR Heft 10/1987 S. 511 ff.

• geringe Ladezeit für Programme gegenüber herkömmlichen Disketten und Magnetbandspeichern
• Aufruf zum Laden durch einen Kennbuchstaben
• Funktion ohne Zusatzgeräte (wie Laufwerke)

Nachteile wären:

• relativ hoher Kostenaufwand durch die EPROMs
• Programmierung der EPROMs

Im Jahre 2007 bleiben eigentlich nur die Vorteile, die Nachteile haben sich durch Verfügbarkeit sowie Preise erledigt. Im vorliegenden Beitrag wird mehr auf die ROM-Diskette eingegangen, da die RAM-Diskette analog zur ROM-Diskette arbeitet.

ROM/RAM-Diskette für U-880-Systeme

Grundgedanke

Bei der vorgestellten ROM-Diskette kommt eine weniger bekannte Eigenschaft des Mikroprozessors U 880 D zur Anwendung. Bei den Ein- und Ausgabebefehlen für die Adressierung der Peripheriebausteine wird der niederwertige Adressteil (A₀...A₇) des Adressbusses verwendet. Der Adressbus besteht aus 16 Adressleitungen. Bei den Blockeingabebefehlen (INI, IND, INIR, INDR) sowie bei den Blockausgabebefehlen (OUTI, OUTD, OTIR, OTDR) wird der höherwertige Adressteil (A8 ...A15) durch das B-Register belegt. So ist es möglich, über eine Peripherieadresse 256 Byte zu adressieren. Dabei bildet das B-Register (A₈ ...A₁₅ des Adressbusses) den niederwertigen Adressteil der ROM-Diskette (A₀...A₇) und das C-Register (A₀...A₇ des Adressbusses) den höherwertigen Adressteil, aus dem auch die Selektierung der ROM-Schaltkreise gewonnen wird.
Im Bild ist die Schaltung einer 16-KROM-Diskette, die die Peripherieadressen C0_H...FF_H belegt, dargestellt. Die ROM-Diskette kann somit von C000_H bis FFFF_H durch die Blockeingabebefehle (für RAM-Diskette auch Blockausgabebefehle) adressiert werden.
Durch eine zweite ROM-Diskette, die die Peripherieadressen 80H bis BFH belegt, können insgesamt 32 KByte adressiert werden. Dabei ist zu beachten, dass in diesem Peripherieadressbereich keine Unterbrechungen durch andere Peripherien entstehen, denn das würde zu einem erhöhten Softwareaufwand führen.

EPROM-Unterprogramm

Abruf als AsSide-Assembler-Datei

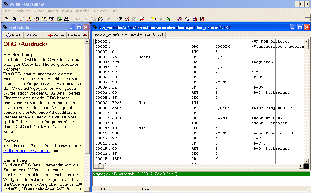

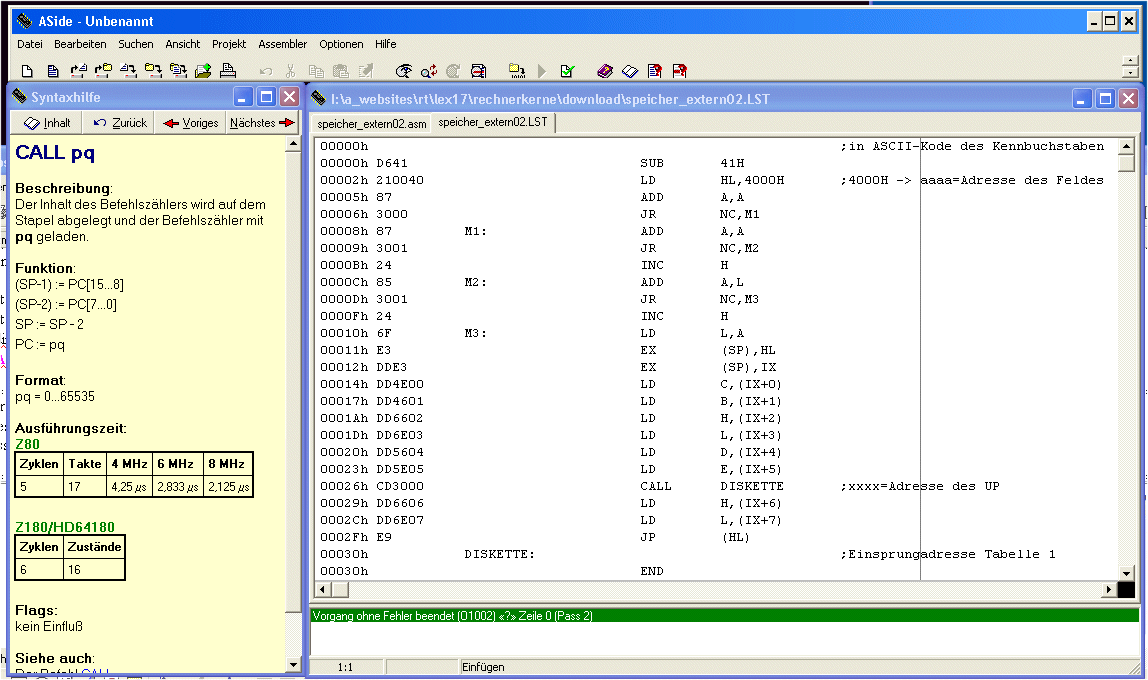

Tabelle 2: Abruf von ROM-Diskette Kenn- Feldadresse BC HL DE Start buchst

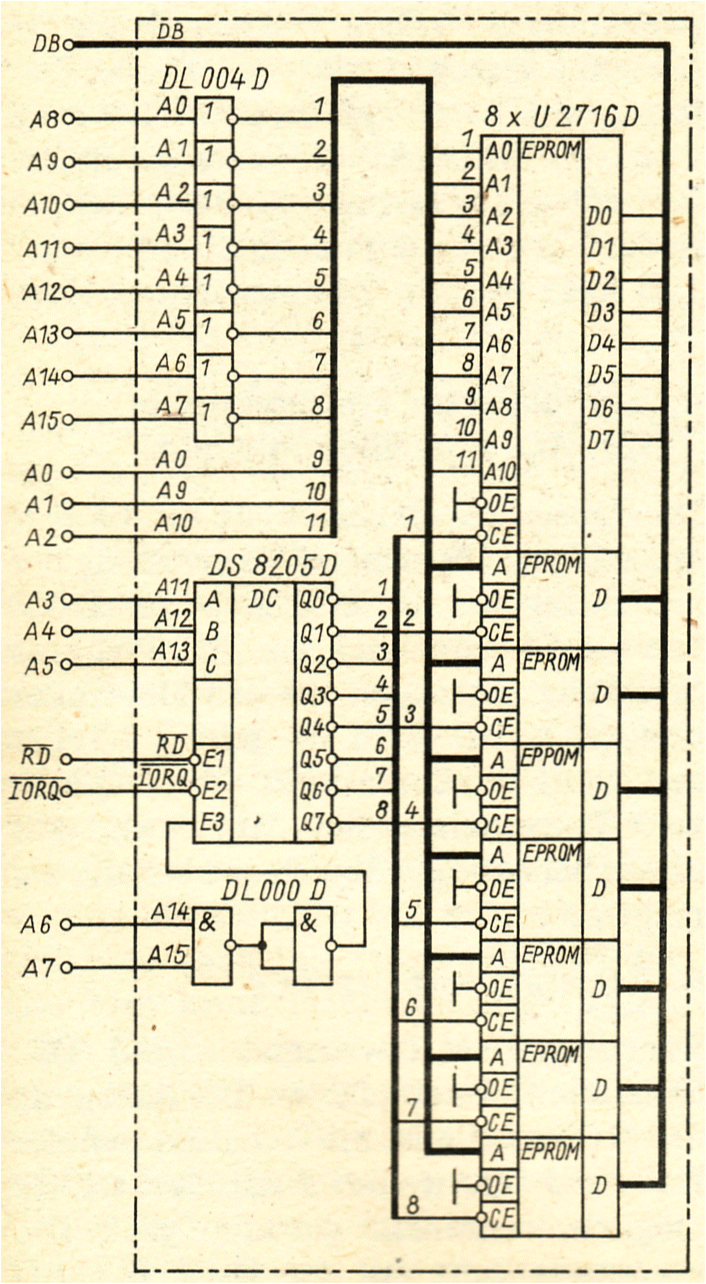

Das Bild oben zeigt die Schaltung der ROM-Diskette. Die Strichpunktlinie bildet die Schnittlinie zwischen Mikrorechnerbus (links) und Busplatine (rechts). Da das B-Register abwärtszählend arbeitet, ist es erforderlich, die Adresse zu negieren, damit die Programme von der nieder- zu höherwertigen Adresse abgerufen werden können.
Für die Programmierung der EPROMs für die ROM-Diskette bestehen keine Besonderheiten. Die Arbeitweise des in Tabelle 1 abgedruckten Unterprogramms ist folgendermaßen.
Dem Unterprogramm sind folgende Parameter zu übergeben:

• BC = Adresse des Programms in der ROM-Diskette, (B = niederwertiger Adressteil), (C = höherwertiger Adressteil)
• DE = Anzahl der abzurufenden Bytes
• HL = Adresse im RAM-Bereich

Abruf von ROM-Diskette

Abruf als AsSide-Assembler-Datei

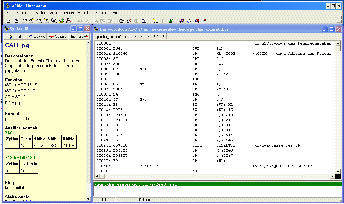

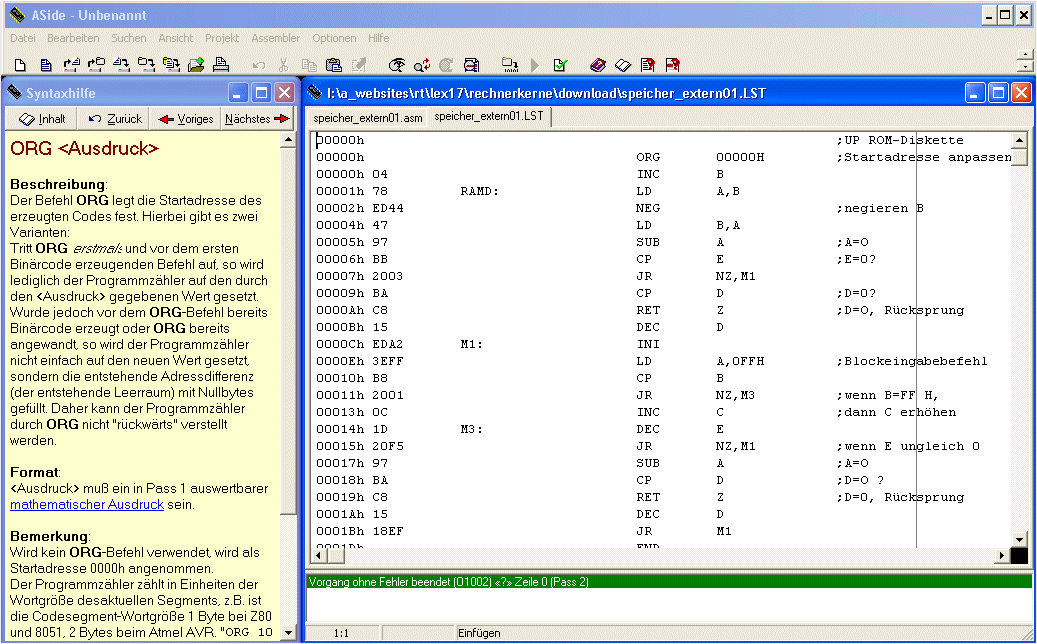

Tabelle 4: RAM-Testprogramm

Das Kernstück des Unterprogramms, der INI-Blockeingabebefehl, bewirkt ein Abwärtszählen des B-Registers, so dass in den Zeilen 03 bis 06 die Negierung des B-Registers erfolgen muss und ein Aufwärtszählen des HL-Registerpaares. Die Zeilen 07 bis 13 dienen dem im Vergleich des DE-Registerpaares auf 0000_H, um einen Rücksprung zu ermöglichen. Die Zeilen 14 bis 17 realisieren die Erhöhung des C-Registers, um einen nahtlosen Übergang der Adressierung (z. B. von C0FF_H zu C100_H) zu erreichen. Die Zeilen 18 bis 24 führen einen Vergleich des DE-Registerpaares auf 0000_H durch, und gewährleisten den Rücksprung in das Hauptprogramm nach Abruf der geforderten Byte-Anzahl. Die Tabellen 2 und 3 beinhalten einen Vorschlag für den Abruf der Programme von der ROM-Diskette über einen Kennbuchstaben. Dabei bildet:

• aaaa = die Adresse des Feldes
• bbbb = die Adresse in der ROM-Diskette
• cccc = die - Adresse im RAM-Bereich
• dddd = Anzahl der abzurufenden Bytes
• eeee = die Adresse zum Start des Programms

Dabei muss im A-Register der ASCII-Code des Kennbuchstabens enthalten sein. Zum besseren Verständnis drei Beispiele (s. FA 11/86 bis 1/87):

• Feldbeginn 1F00_H
• Kennbuchstabe A „Editor/Assembler"; - Kennbuchstabe F „Falsche Bytes"
• Kennbuchstabe R „RAM-Testprogramni", s. Tabelle 4

• Zeile 13   ED A3   A1   OUTI
• Zeile 14      3E 00              LD A,000H
