Neben unserer altbewährten Prüfspitze sowie einigen weiteren ausgewählten kleinen Helflerlein in der Amateurpraxis zeigen wir hier eine sehr betagte Schaltung, welche sich mit heutigen Bauelementen sehr effizient aufbauen und sogar erweitern lässt. | |||||||
 |
Quellen: | |||||||
 |
|
|||||||
 |
|
|||||||
|
|
|||||||
|
Als modernes Hilfsmittel für Prüf- und Testzwecke, in Schaltungen mit
integrierten Schaltkreisen der verschiedenen Schaltkreisfamilien werden mit
Erfolg eine Reihe von Prüfstiften eingesetzt. Die erforderliche
Betriebsspannung dieser Prüfstifte stammt überwiegend aus der

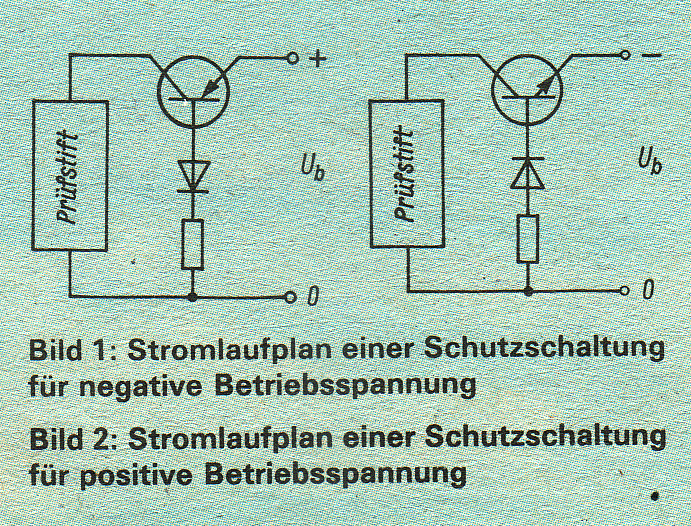

Stromversorgung der zu untersuchenden, Schaltungen. Um die Prüfstifte vor Falschpolung zu schützen, werden oft Schutzdioden in Serie oder parallel zur. Betriebsspannung eingesetzt. Diese haben im ersteren Falle den Nachteil eines Spannungsabfalls von etwa 0,6 V zwischen der Gerätespannung und dem Prüfstift. Dadurch werden die Bauelemente des Prüfstiftes mit Unterspannung betrieben, was nicht immer wünschenswert ist und vermieden werden sollte. Im zweiten Fall (bei parallel geschalteter Leistungsdiode) wird der Prüfstift bei Falschpolung zwar geschützt, aber es besteht dabei die Gefahr, dass die Bauelemente der Stromversorgung des zu untersuchenden Gerätes durch den Kurzschlussstrom beschädigt werden. Aus diesem Grund habe ich für Prüfstifte eine einfache Verpolsicherung eingesetzt, die nicht mit den Nachteilen der oben angeführten Möglichkeiten behaftet ist. Ich setze dafür einen Transistor ein, der in Sättigung getrieben eine sehr geringe Sättigungsspannung und damit einen geringen Spannungsabfall hat. Die positive Spannung gelangt über einen Strombegrenzungswiderstand sowie eine Schutzdiode auf die Basis des Transistors und steuert diesen durch (s. Bild 1). Die Schutzdiode schützt die Basis des Transistors bei Falschpolung. Die vorgestellte Schaltung hat sich schon vielfach bewährt. Falls es erforderlich ist, die Minusleitung direkt durchzuführen, kann man mit einem pnp-Transistor im positiven Spannungszweig (s. Bild 2) den gleichen Effekt erzielen. |
|||||||
|
Stückliste per 23.3.08 noch nicht aktuell -
wird aktualisier, wenn die Schaltung aufgebaut ist ;-) Widerstände:
