Z84C1510FEC

Z80 Einchiprechner Z84C1510FEC

Letztmalig dran rumgefummelt: 11.10.22 18:24:14

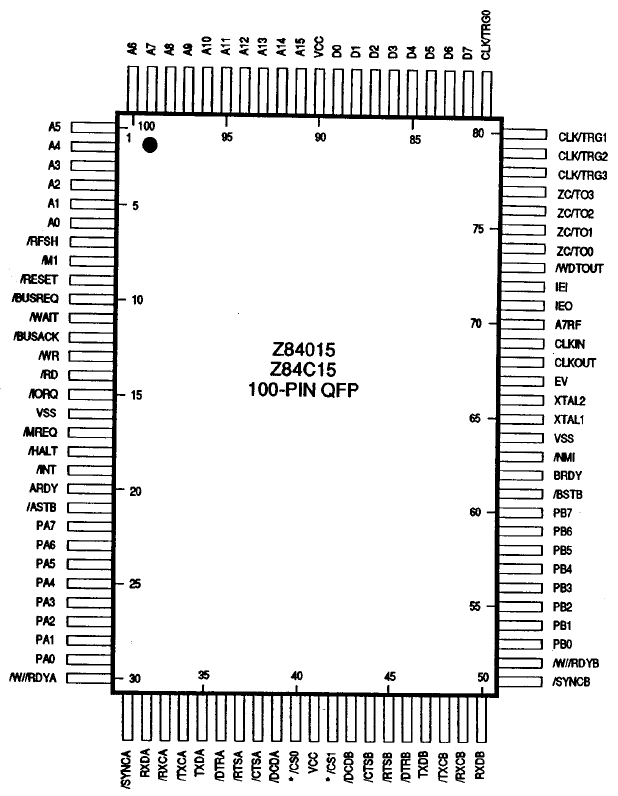

Implementiert in ein 100-poliges FlatPack-Gehäuse präsentiert sich der Z80-Einchipcontroller mit einem 8 Bit breitem Daten-BUS als CPU einschließlich der wichtigsten peripheren Bausteine sowie 3 leitungsfähigen Interruptmodi und einem linear adressierbarem Speichervolumen von 64 KByte (das entspricht 65536 Adressen). Der Controller verfügt über nur eine 5 Volt-Versorgungsspannung sowie über einen Einphasentakt. Alle Ausgänge sind TTL-kompatibel und können eine TTL-Standardlast treiben.

Einchiprechner

Z80-System

UNIX & Windows war gestern - Z80 ist heute!!!

Z80-Einchiprechner

inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-)

Wissen für Fortgeschrittene der Informatik

Informatik-Profi-Wissen

  1. Blockschaltbild und technische Daten
  2. Besonderheiten zum Z80-System
  3. Controller-Programmierung
  4. Anwendung
  5. Schaltpläne und Programm-Listings
  6. Verwandte Themen

Warum fiel die Wahl für die Unterrichtsarbeit ausgerechnet auf den Z80 bzw. sein System? Dieser Prozessor sowie sein System vereinigt eine Reihe positiver Merkmale für den Rechentechnik-Einsteiger:

alles funktioniert im Prinzip bis heute unverändert - anders geworden sind:
- wesentlich höhere Taktfrequenzen - die spielen aber eh' erst bei komplexen Algorithmen eine Rolle ;-)
- Cache
- Befehlspipeline
- verbesserter Befehlssatz
- RISC-Architekturen
40-jährige Einsatzzeit und nicht totzukriegen
kostengünstig zu beschaffen
zwischenzeitlich als CMOS-Bauelement mit modernen Taktfrequenzen und als Einchipsystem verfügbar und weiterhin entwickelt
Programme selbst mit professionellen Betriebssystemen (CPM) verfügbar (ausgetestet und fehlerfrei: PASCAL-Compiler, Word-Star, dBase liefen auf Z80!!!)
statischer Prozessor - das heißt, Taktrate niedrig oder ganz STOPP (nicht WAIT - das's was and'res!) - so was geht hier wirklich noch!!!
einfaches Verständnis für die Grundlagen der Prozessorarbeit, da Adressraum noch mit 64K linear - ein unschätzbarer Vorteil für alle Assemblerprogrammierer!!!

Blockschaltbild und technische Daten

Das ist das Original - es gab zwischenzeitlich einige Eigenentwicklungen u. a. von HYUNDAI, welche über viele Jahre bereits als CMOS-Versionen verfügbar waren und eingesetzt wurden. Der Z84C15XX??? ist da ein anderes Kaliber - nicht nur Peripherie-Elemente - da ist ein ganzer Controller drin, einschließlich einer Z80-CPU!

... der Controller

... die Z80 CPU

Z80-Einchiprechner

Z80-CPU

Z80-PIO

Z80-SIO

Z80-CTC

... das Blockschaltbild

... die Z80 CPU

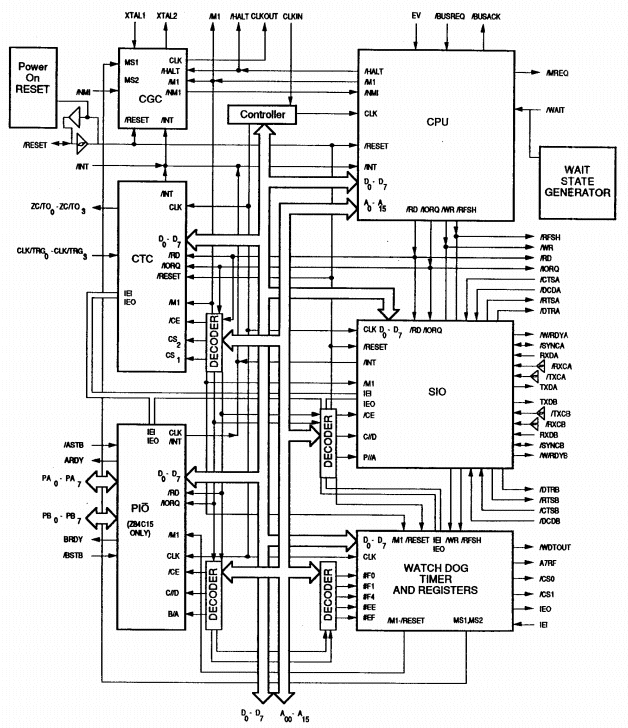

Z80-Einchiprechner - das Blockschaltbild

... das Befehlslisting

... die Z80 Befehlsgruppen & FLAG-Wirkung

FLAG-Wirkung - die Detailbeschreibung

die beliebte alphabetisch sortierte Schnell-Liste

FLAG-Wirkung auf OP-Code-Gruppen

Allgemeine FLAG-Wirkung

2.Besonderheiten zum Z80-System

Da der Einchiprechner im Gegensatz zu den freien Peripheriebausteinen intern fest verdrahtet ist, müssen einige Besonderheiten, welche normalerweise Hardware sind, auf die Softwareseite geschoben werden. Beispielsweise müssen die Interrupt-Prioritäten festgelegt werden und frei eingestellt werden können.

*... die Adressen der peripheren Geräte*	*... Interruptprioritäten-Register mit Adresse F4_H*	... Besonderheiten & Erfahrungen
CTC Channal 0 10_H CTC Channal 1 11_H CTC Channal 2 12_H CTC Channal 3 13_H SIO Channal A Data 18_H SIO Channal A Control 19_H SIO Channal B Data 1A_H SIO Channal B Control 1B_H PIO Port A Data 1C_H PIO Port A Control 1D_H PIO Port B Data 1E_H PIO Port B Control 1F_H Watch-Dog Timer WDTMR Master-Register F0_H Watch-Dog Timer WDTCR Control-Register F1_H Interrupt Priority Register F4_H System Control Register Pointer (SCRP) EE_H System Control Data Port (SCDP) EF_H		Vorspannwiderstände 22 kΏ

im Gegensatz zum Z80-CTC gibt es für alle 4 Kanäle Ausgänge

CS0 sowie CS1-Signal

3. Controller-Programmierung

	Da der Einchiprechner im Gegensatz zu den freien Peripheriebausteinen intern fest verdrahtet ist, müssen einige Besonderheiten, welche normalerweise Hardware sind, auf die Softwareseite geschoben werden. Beispielsweise müssen die Interrupt-Prioritäten festgelegt werden und frei eingestellt werden können.
	*Registersatz*
	*Alphabetische Liste des Z80 Befehlssatzes*
	*Numerische Liste des Z80 Befehlssatzes*
	*Allgemeine Funktionssymbolik*
	*FLAG-Wirkung auf Befehle*
	Watchdog-Timer

4. Anwendung bis heute

Eine CPU mit Markteinführung März 1976 hat es geschafft, bis heute nicht nur in der Fertigung zu sein, nein er erschließt sich inzwischen als Einchiprechner neue Anwendungsgebiete und nutzt dabei seinen hohen Bekanntheitsgrad.

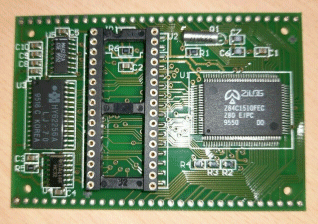

Z80-Checkkartenrechner

Erläuterung:
Befehlsliste

5. Schaltpläne und Startprogramme

6. Verwandte Themen

Hier trifft sich einiges an Basiswissen der Informatik. Nichts geht ohne Hardware-Kenntnisse (wenigstens in problemorientierten sowie projektbezogenen Ansätzen). Auch Kenntnisse der Programmierung der Peripherie-Bausteine sind Voraussetzung dafür, dass man dieses kleine System überhaupt nutzen kann.

HD64180

A-Side Assembler-Programmierung

ASide-Assembler - ein Werkzeug zur schnellen Programmentwicklung

die beliebte alphabetisch sortierte Schnell-Liste

die beliebte numerisch sortierte Schnell-Liste

der Klassiker: die RS 323-Schnitttstelle

Speicher-Bausteine

28C64

... weitere EEPROM-Typen

Friedrichs 16 4-Bit RAM

i8051-Einchiprechner
