Implementiert in ein 40-poliges DIL-Gehäuse präsentiert sich die Z80-SIO mit einem 8 Bit breitem Daten-BUS, 3 leitungsfähigen Interruptmodi und einem linear adressierbarem Speichervolumen von 64 KByte (das entspricht 65536 Adressen). Die SIO verfügt über nur eine 5 Volt-Versorgungsspannung, einen Einphasentakt. Alle Ausgänge sind TTL-kompatibel und können eine Standardlast treiben.

Z80-System

UNIX & Windows war gestern - Z80 ist heute!!!

Z80-SIO



inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-)

Wissen für Fortgeschrittene der Informatik

Informatik-Profi-Wissen
  0. Vorläufer des Z80-SIO
  1. Blockschaltbild und technische Daten
  2. Portstruktur
  3. SIO-Programmierung
  4. Handshake-Prinzip und Interruptprogrammierung
  5. Schaltpläne und Startprogramm-Listings

Warum fiel die Wahl für die Unterrichtsarbeit ausgerechnet auf den Z80 bzw. sein System? Dieser Prozessor sowie sein System vereinigt eine Reihe positiver Merkmale für den Rechentechnik-Einsteiger:

  • alles funktioniert im Prinzip bis heute unverändert - anders geworden sind:
    • wesentlich höhere Taktfrequenzen - die spielen aber eh' erst bei komplexen Algorithmen eine Rolle ;-)
    • Cache
    • Befehlspipeline
    • verbesserter Befehlssatz
    • RISC-Architekturen
  • 30-jährige Einsatzzeit und nicht totzukriegen
  • kostengünstig zu beschaffen
  • zwischenzeitlich als CMOS-Bauelement mit modernen Taktfrequenzen und als Einchipsystem verfügbar und weiterhin entwickelt
  • Programme selbst mit professionellen Betriebssystemen (CPM) verfügbar (ausgetestet und fehlerfrei: PASCAL-Compiler, Word-Star, dBase liefen auf Z80!!!)
  • statischer Prozessor - das heißt, Taktrate niedrig oder ganz STOPP (nicht WAIT - das's was and'res!) - so was geht hier wirklich noch!!!
  • einfaches Verständnis für die Grundlagen der Prozessorarbeit, da Adressraum noch mit 64K linear - ein unschätzbarer Vorteil für alle Assemblerprogrammierer!!!
1. Blockschaltbild und technische Daten history menue scroll up


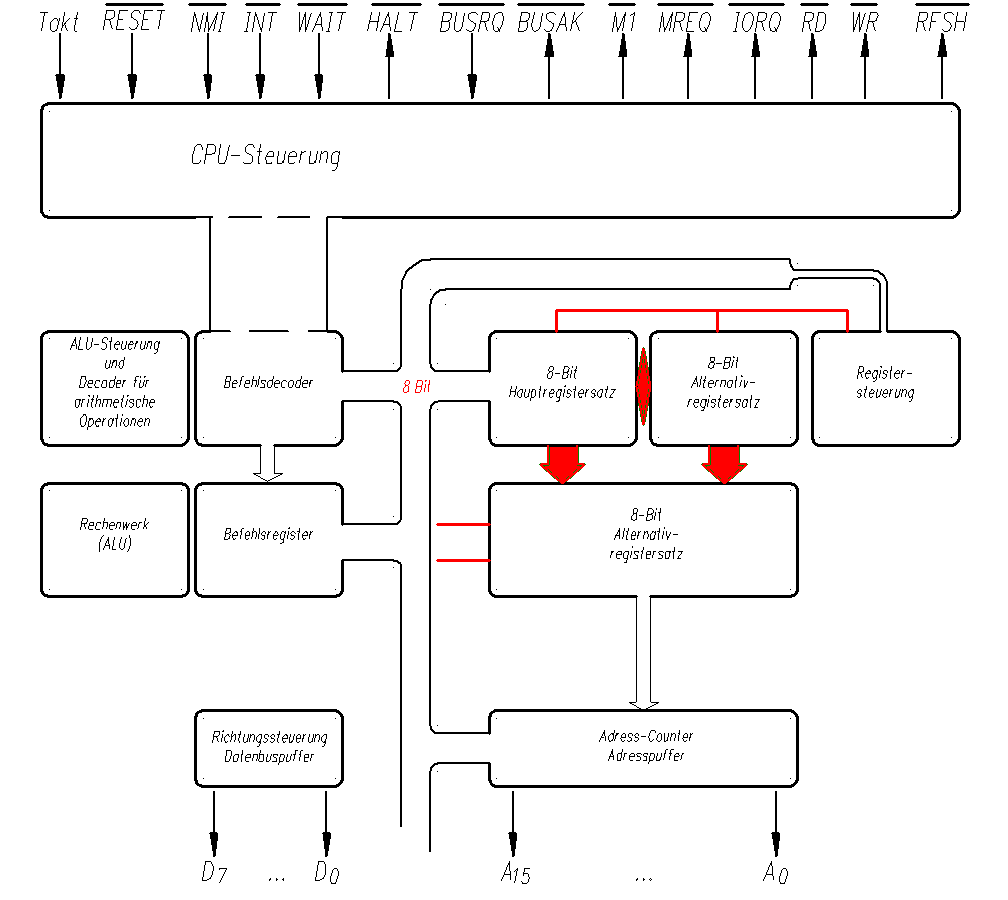

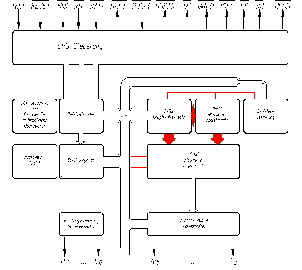

Blockschaltbild der Z80 SIO
Funktionsbeschreibung
Pinbelegung
Technische Daten
Taktdiagramme
Kurzruf- und Interruptfunktion
Schaltpläne

2. Portstruktur der Z80 SIO (oder CPU U856) history menue scroll up

Haupt- und Alternativ-Registersatz können mit einem Befehl umgeschalten werden
alle 8-Bit Ergebnisse arithmetischer Operationen stehen grundsätzlich im Akkumulator
zwei 8-Bit-Register können funktional zu einem 16-Bit-Register zusammengefasst werden

3. SIO-Programmierung history menue scroll up
Befehlsbeschreibung
Alphabetische Liste des Z80 Befehlssatzes
Numerische Liste des Z80 Befehlssatzes
Allgemeine Funktionssymbolik
FLAG-Wirkung auf Befehle
4. Interruptprogrammieung history menue scroll up

Alpha-Liste

Erläuterung:
Befehlsliste

5. Schaltpläne und Startprogramme history menue scroll up

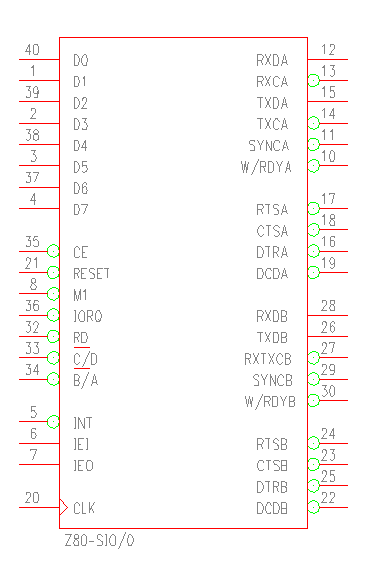

Schaltplansymbol des Z80 SIO


die einzelnen BUS-Systeme werden immer als "Strang" zusammengefasst - deshalb auch die zusammengehörigen Komponenten am Schaltsymbol so angefügt
Unsere "Hello World"-Anwendung sollte jetzt funktionieren.
