Z80 CTC (in der DDR U857)

Letztmalig dran rumgefummelt: 23.09.20 19:17:20

Implementiert in ein 28-poliges DIL-Gehäuse präsentiert sich die Z80-CTC mit einem 8 Bit breitem Daten-BUS als Counter-Timer-Unit mit mit 3 leitungsfähigen Interruptmodi. Die CPU verfügt über nur eine 5 Volt-Versorgungsspannung, einen Einphasentakt. Alle Ausgänge sind TTL-kompatibel und können eine Standardlast treiben. Genutzt wird ein linear adressierbares Speichervolumen von 64 KByte (das entspricht 65536 Adressen).

Z80-System

UNIX & Windows war gestern - Z80 ist heute!!!

Z80-CTC

inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-)

Wissen für Fortgeschrittene der Informatik

Informatik-Profi-Wissen

  1. Blockschaltbild und technische Daten
  2. Kanalstruktur
  3. CTC-Programmierung
  4. Interruptprogrammierung
  5. Schaltpläne und Startprogramm-Listings

Warum fiel die Wahl für die Unterrichtsarbeit ausgerechnet auf den Z80 bzw. sein System? Dieser Prozessor sowie sein System vereinigt eine Reihe positiver Merkmale für den Rechentechnik-Einsteiger:

alles funktioniert im Prinzip bis heute unverändert - anders geworden sind:
- wesentlich höhere Taktfrequenzen - die spielen aber eh' erst bei komplexen Algorithmen eine Rolle ;-)
- Cache
- Befehlspipeline
- verbesserter Befehlssatz
- RISC-Architekturen - ... auch diese hat der schon!!!
- höhere Bitzahl in den jeweiligen Registern (... derzeit 64 Bit - das sind 2⁶⁴ - dezimal: 18.446.744.073.709.551.616 - wer ganz viel Spaß an der Freude hat, lässt sich diese Zahl einmal langsam auf der Zuge zergehen!)
30-jährige Einsatzzeit und nicht totzukriegen
kostengünstig zu beschaffen
zwischenzeitlich als CMOS-Bauelement mit modernen Taktfrequenzen und als Einchipsystem verfügbar und weiterhin entwickelt
Programme selbst mit professionellen Betriebssystemen (CPM) verfügbar (ausgetestet und fehlerfrei: PASCAL-Compiler, Word-Star, dBase liefen auf Z80!!!)
statischer Prozessor - das heißt, Taktrate niedrig oder ganz STOPP (nicht WAIT - das's was and'res!) - so was geht hier wirklich noch!!!
einfaches Verständnis für die Grundlagen der Prozessorarbeit, da Adressraum noch mit 64K linear - ein unschätzbarer Vorteil für alle Assemblerprogrammierer!!!

Blockschaltbild und technische Daten

	Vier fast identische Kanäle in ihrer Funktion zumindest - Eingabesignal ist eine externe Quelle, oder der Systemtakt - beim LC-80 sind das 921.600 Hz - rund 900 kHz! Die Kanäle zählen von dem Werte, welcher im Zeitkonstantenregister steht bis auf Null (interne Impulse müssen jedoch durch den Vorteiler (also den Wert, welcher im Vorteiler-Register steht - das ist entweder 16 oder 256!).

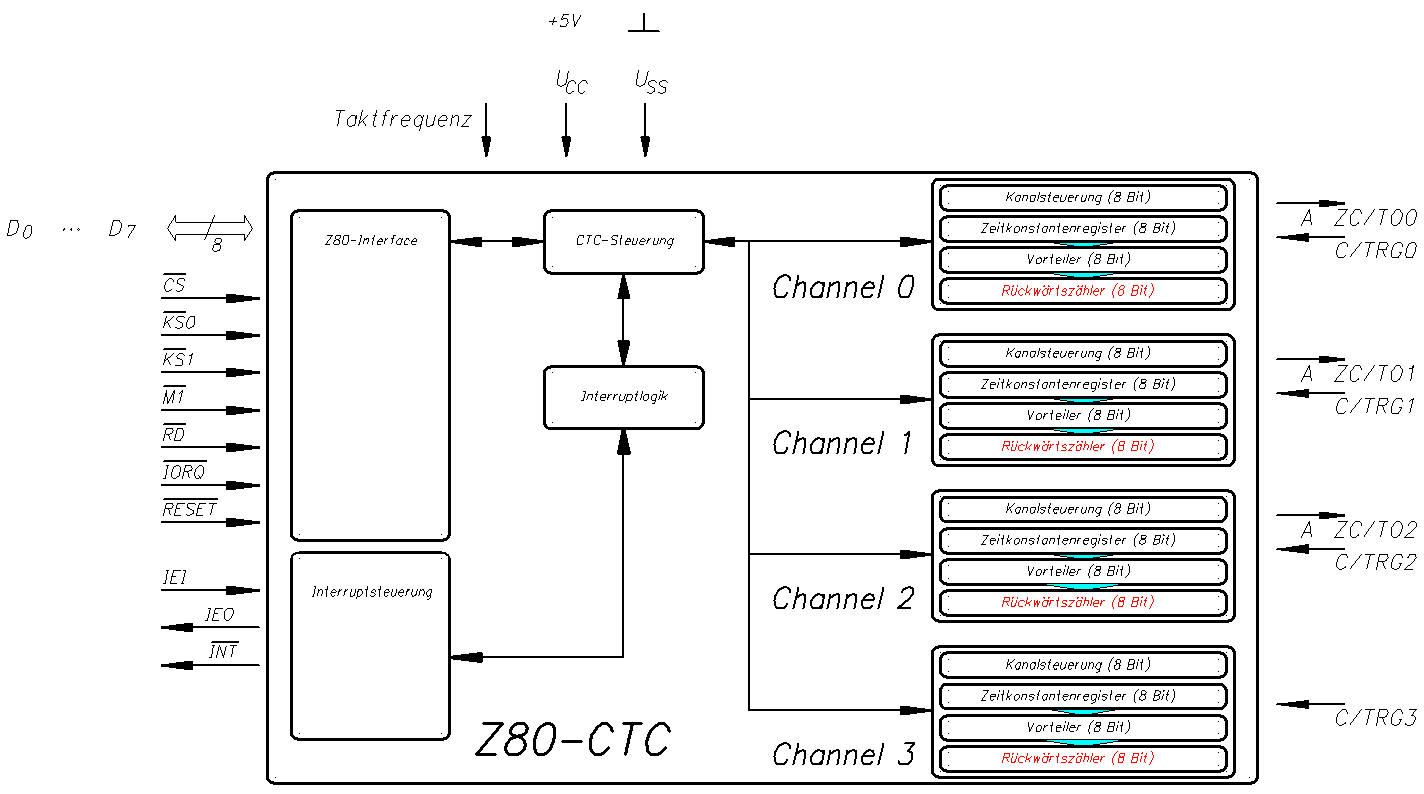

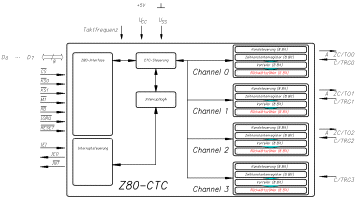

	*Blockschaltbild der Z80 CTC*
	*Aufbau und Blockstruktur*
	*Funktionsbeschreibung*
	*Pinbelegung*
	*Technische Daten*
	*Taktdiagramme*

2.Kanalstruktur und Funktionen der Z80 CTC (oder CPU U857)

... die Kernpunkte des Kanals sind nunmehr die "vorprogrammierten Quellen" der jeweils eingehenden Rückwärts-Zählimpulse - aus welcher Quelle auch immer. Nur dieser Zähler kann bei seinem jeweiligen "Null-Durchgang"

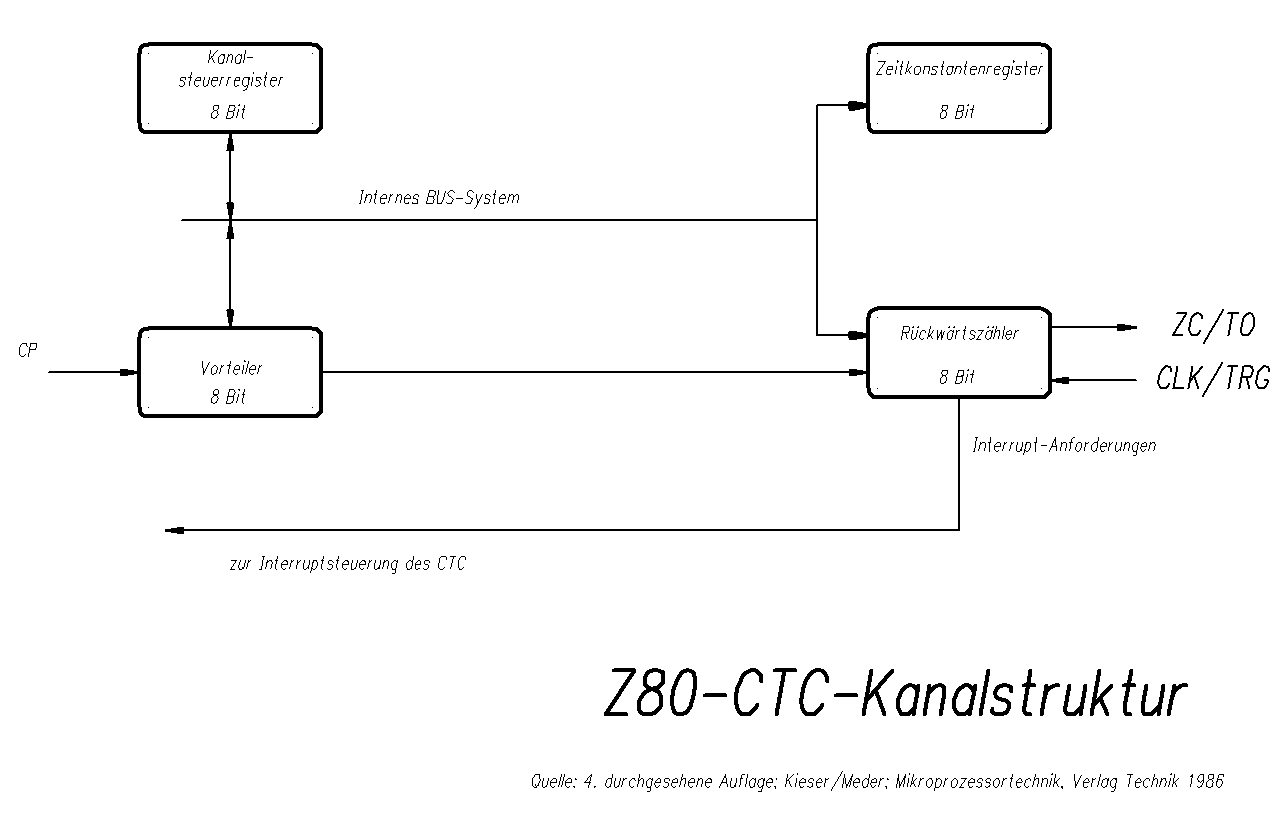

Grundstruktur eines Z80-CTC-Kanals

3. CTC-Programmierung


	*CTC-Programmierung*
	*CTC-Programmierungsbeispiele*

4. Interruptprogrammieung

CTC-Programmierung

CTC-Programmierungsbeispiele

5. Schaltpläne und Startprogramme

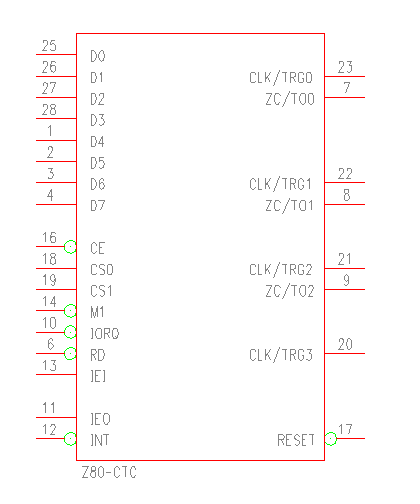

Schaltplansymbol des Z80 CTC

die einzelnen BUS-Systeme werden immer als "Strang" zusammengefasst - deshalb auch die zusammengehörigen Komponenten am Schaltsymbol so angefügt
