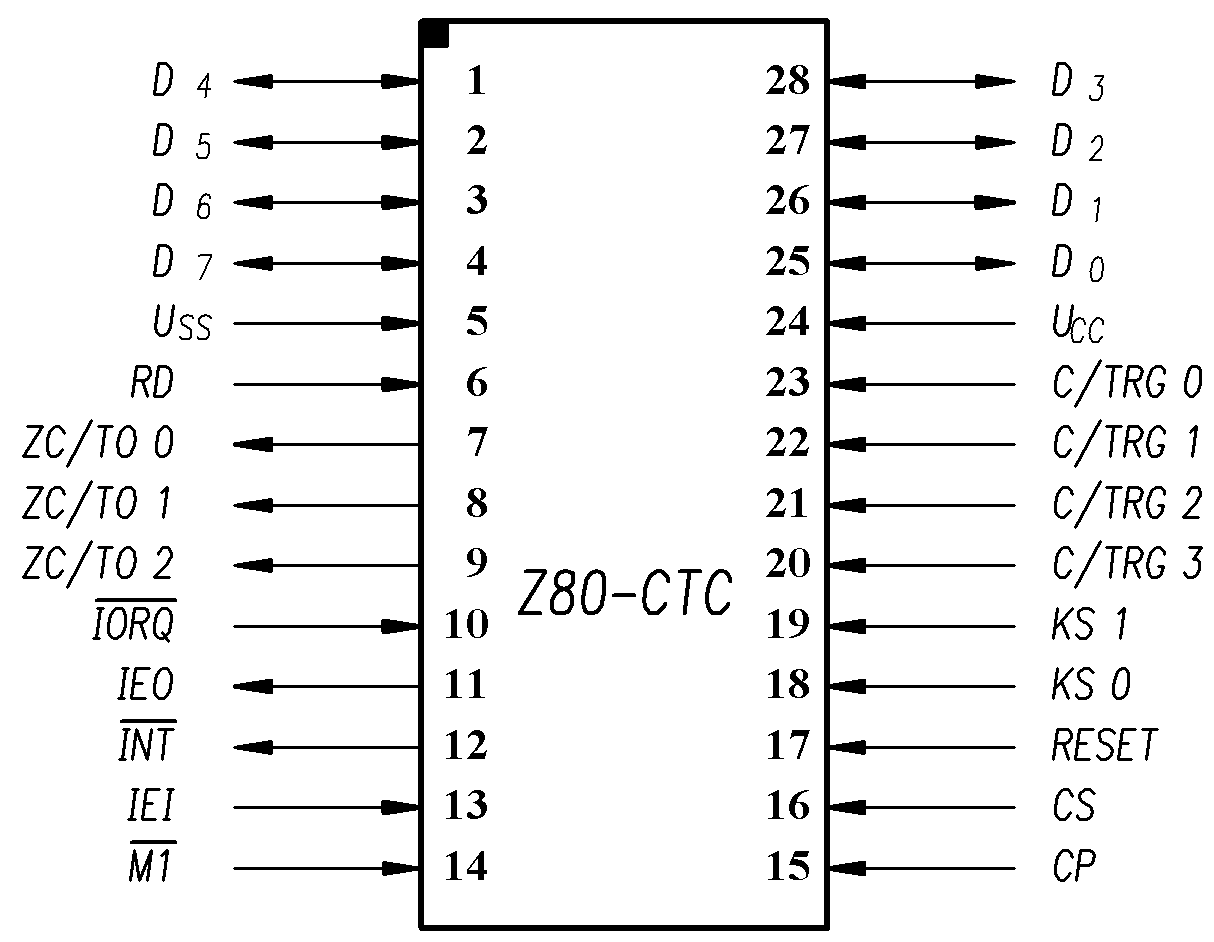

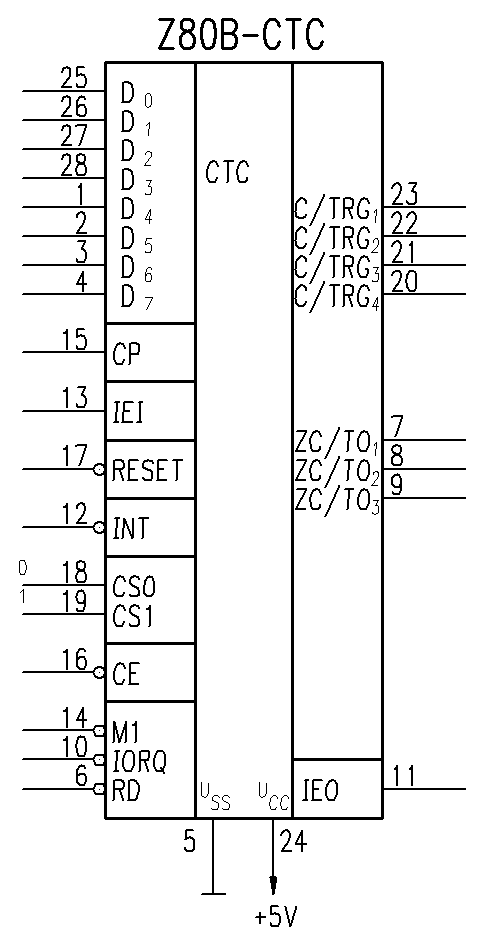

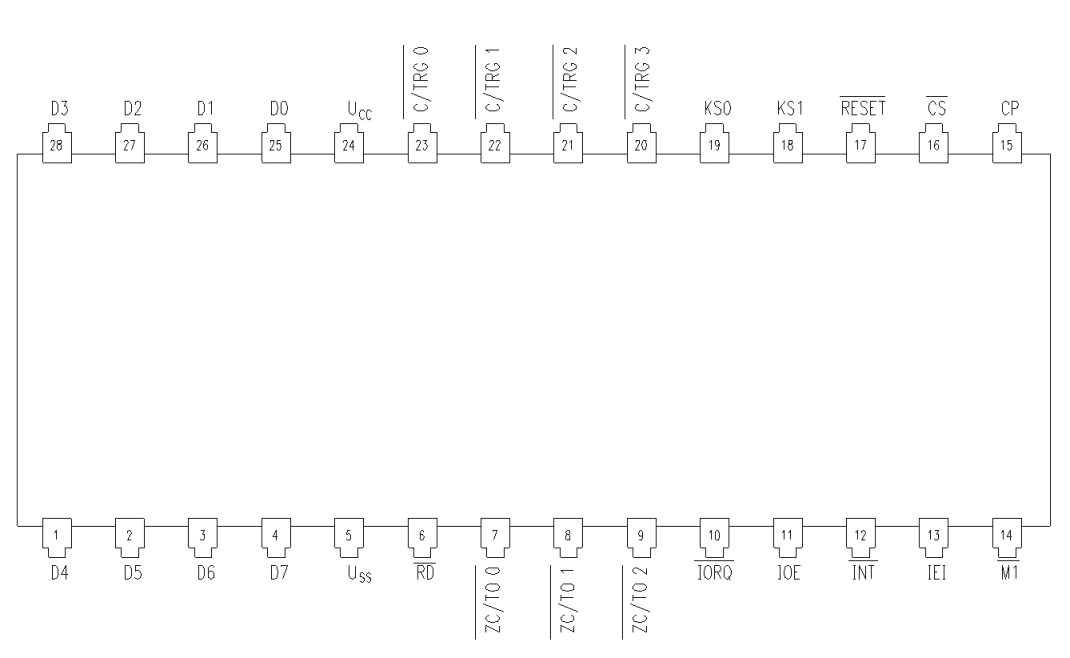

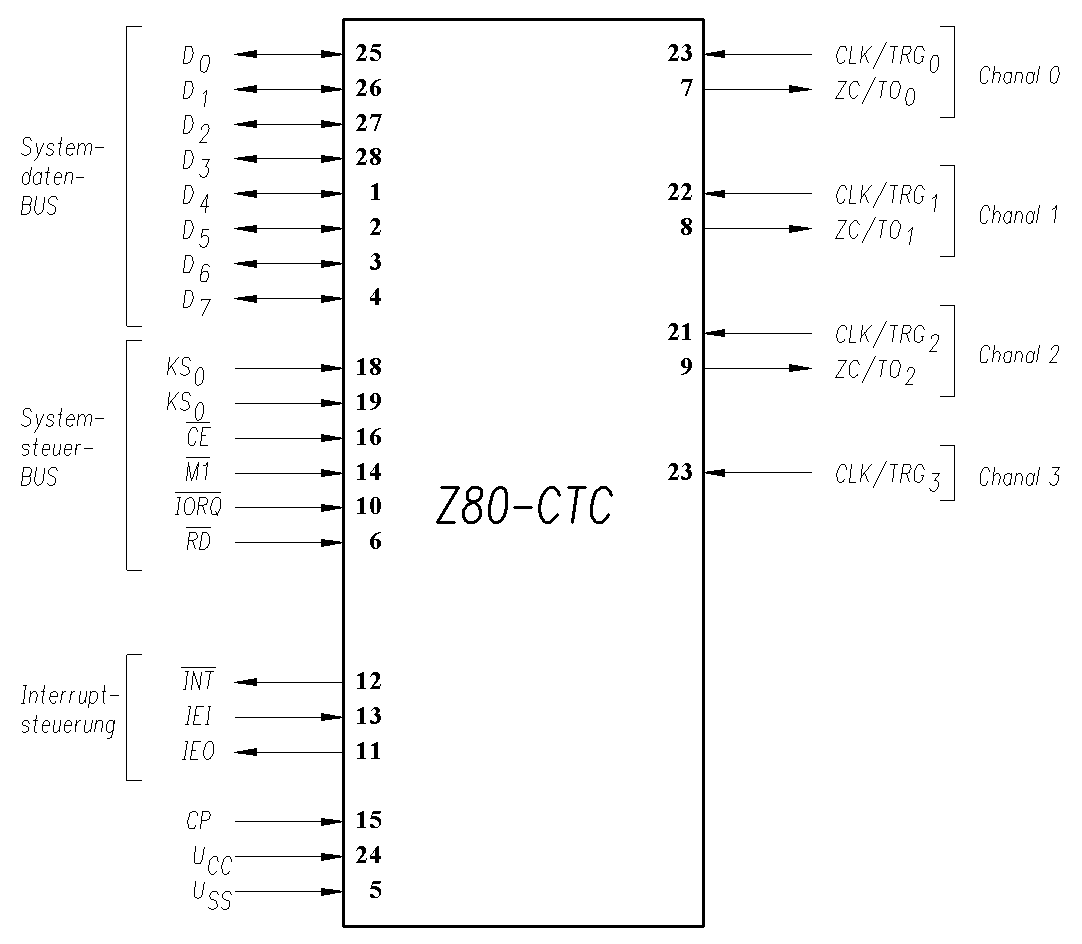

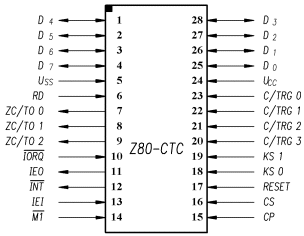

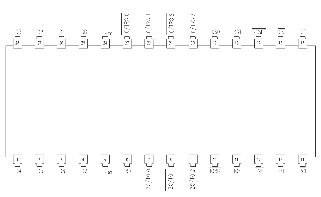

Der 8-bit-Datenbus der CPU dient dem eigentlichen Informationsaustausch zwischen Prozessor einerseits sowie dem Speicher und den Ein-/Ausgabe-Einheiten andererseits. Das Tristateverhalten ermöglicht ebenfalls eine Busübernahme im DMA-Betrieb. D₀ ist das niederwertigste Datenbit.

Mit diesem Freigabesignal (L-Pegel) erfolgt die Aktivierung des CTC und somit das Ermöglichen des Informationsaustauschs mit der CPU. Das CE-Signal wird üblicherweise in einem Adressdekoder aus den CPU-Adressen A₀ ... A₇ erzeugt.

Diese Freigabesignale dienen zur binären Auswahl des anzusprechenden CTC-Kanals. Hierbei gilt folgende Zuordnung:

Als Kanalauswahlsignale werden üblicherweise die CPU-Adressen A₀ und A₁ verwendet.

Der Systemtakt dient zur internen Synchronisation der zeitlichen Abläufe der IS U857.

Das Signal M1 (Maschinenzyklus 1 der CPU) ist ein Steuersignal von der IS U880, das zur Kennzeichnung des Befehlsholezyklus (data fetch) dient. In bezug auf den CTC-Baustein dient es zur Quittierung und zur Rücksetzung der Interruptanmeldungen vom Zähler/Zeitgeber.

Dieses Steuersignal der CPU dient zur Kennzeichnung des Datenverkehrs zwischen CTC und CPU.

Dieses Steuersignal der CPU ist bei Lesevorgängen der CPU (Datenverkehr in Richtung CPU) aktiv. An der IS U857 steuert dieses Signal in Verbindung mit den Signalen CE, CSO, CS1, IORQ den Datentransport vom ausgewählten CTC-Kanal in Richtung CPU (Lesen der Kanalzählerstände). Das den Schreibvorgang (Datentransport von der CPU zur Peripherie) kennzeichnende Signal WR (write cycle) wird aufgrund der Anschlussbeschränkung des Gehäuses intern in der IS erzeugt (WR' = RD + CE + IORQ).

Der Interruptfreigabeeingang dient in Verbindung mit dem Ausgang IEO zur Bildung einer systemweiten Interruptprioritätskette (daisy chain) durch die Kaskadierung aller interruptfähigen Peripheriegeräte (PIO, SIO, CTC, DMAC). L-Pegel an diesem Eingang verbietet die Anmeldung einer Interruptanforderung eines CTC-Kanals an die CPU.

Der Interruptfreigabeausgang führt L-Pegel, wenn einer der CTC-Kanäle einen Interrupt anfordert bzw. eine ISR bearbeitet oder wenn der Eingang IEI L-Pegel führt.

Das Signal INT dient zur Anmeldung eines Interrupts an die CPU. Die Quittierung und Rücksetzung dieser Meldung erfolgt durch gleichzeitiges Aktivieren der CPU-Ausgänge M1 und IORQ.

Mit aktivem RESET-Signal wird der Zähler/Zeitgeber rückgesetzt. Hierbei werden folgende Vorgänge ausgelöst:

• Unterbrechung der Zählvorgänge aller Kanäle
• Rücksetzen der Interruptfreigabeflipflops aller Kanalsteuerregister
• Rücksetzen der aktuellen Interruptzustände aller Kanäle
• Ausgang INT wird inaktiv
• Ausgänge ZC/TO werden inaktiv
• Datenbuslinien (D₀ bis D₇) werden hochohmig.

Der CTC-Eingang RESET wird üblicherweise mit dem systemweiten Rücksetzsignal verbunden.

Diese vier Takt- und Triggereingänge wirken in Verbindung mit der zugehörigen CTC-Kanallogik. Ihre Funktion ist von der im entsprechenden Kanal selektierten Betriebsart abhängig.

Zählermode: Eine aktive Signalflanke (Auswahl durch Kanalsteuerwort, ob H/L- oder L/H-Flanke auslösend ist) bewirkt ein Dekrementieren des Rückwärtszählers
Zeitgebermode: Die aktive Signalflanke (Auswahl durch Kanalsteuerwort) löst die Zeitgeberfunktion aus.

Diese drei Ausgänge werden durch die zugehörigen Kanäle angesteuert. Kanal 3 des CTC (CS1 = 1, CSO = 1) hat aufgrund der Anschlussbegrenzung des 28poligen Gehäuses keinen ZC/TO-Ausgang. Die Ausgänge führen in beiden Betriebsarten H-Potential, wenn der zugehörige Rückwärtszähler einen Nulldurchgang ausführt. Die Kanalausgänge sind zur Treibung von nachgeschalteten Darlingtontransistoren ausgelegt.
