PIC Programmer-Board K8076 von Velleman

Letztmalig dran rumgefummelt: 12.04.10 12:54:46

	Nachdem alle Vorbereitungsmaßnahmen getroffen wurden (das Programm in einer Hochsprache, wie z. B. in JAL formuliert, anschließend compiliert und in HEX-Code umgewandelt wurde), muss der Programm-Code nun auch in den Controller geschrieben werden (der Controller wird programmiert). Diese Aufgabe übernehmen Programmer und das Ganze funktioniert so ähnlich, wie bei einem USB-Stick.
	1. Technische Parameter sowie wichtige Hinweise 2. PIC-Programmierung 3. Speicheraufteilung 4. Controller-Peripherie 5. Projekte & Linksammlung 6. Verwandte Themen
	PIC-Schaltungen Logo des PIC Mikrocontroller Programmer-Boards K8076 inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-) Informatik-Profi-Wissen
	Quellen: PIC-Microcontroller - 50 Projekte für Anfänger und Fortgeschrittene - Seite 112 ff. sowie S. 304 ff. Technische und Theoretische Informatik  Seite ???

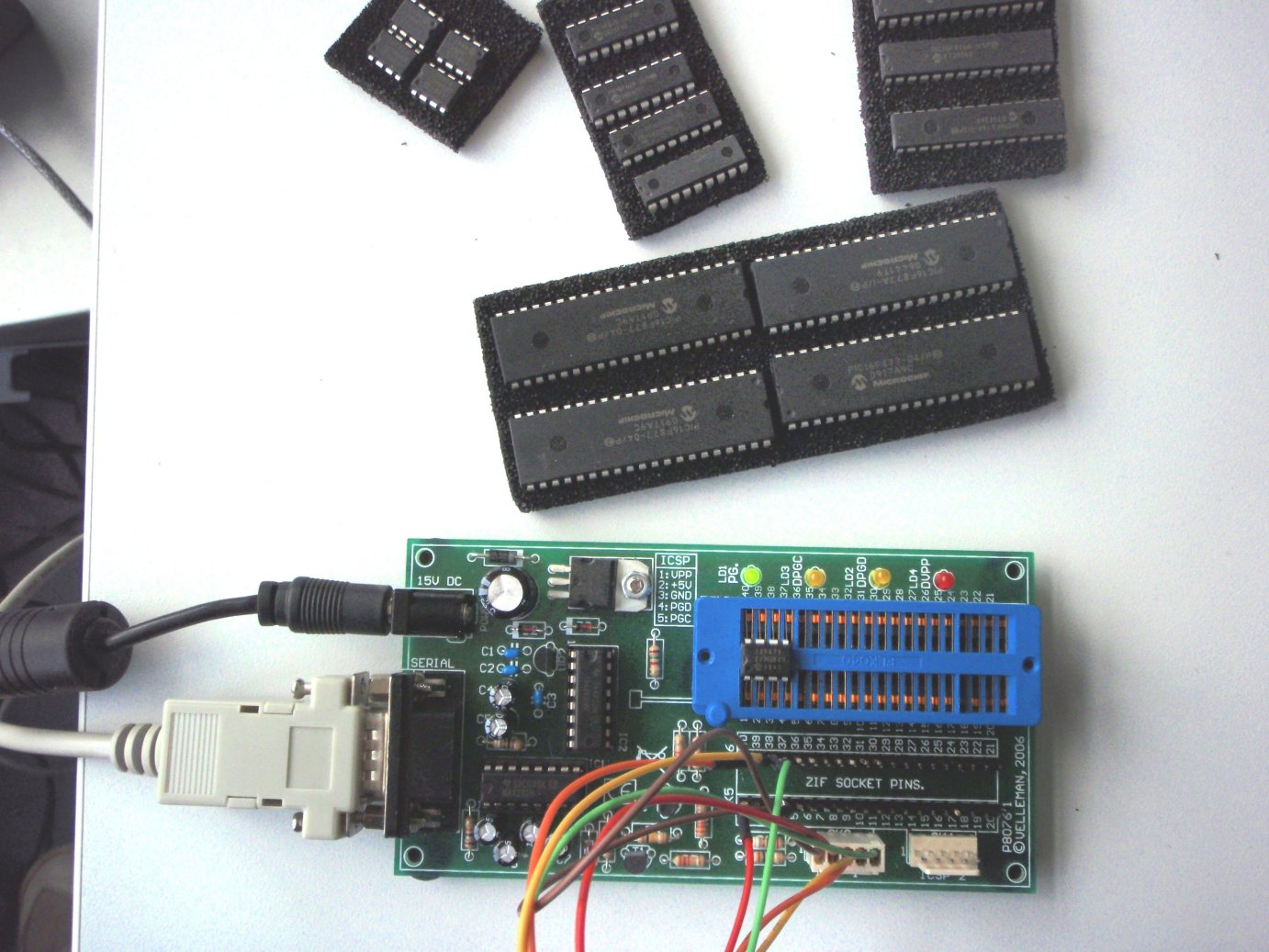

	Nachfolgend das Wichtigste zum PIC-Programmer K8076 der belgischen Firma Velleman. Achte besonders auf richtige Polung, korrekte Anpassung der Jumper-Steckleiste sowie die der Größe entsprechende Lage des Schaltkreises in der Fassung. Bei der Programmierung gib es zumindest in der Anschlussbelegung auf der Steckerleiste zwischen den Grund- sowie den A-Typen keinen Unterschied - in den Leistungsparamtern dagegen sehr wohl!!!

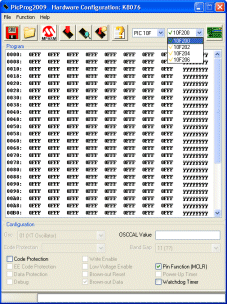

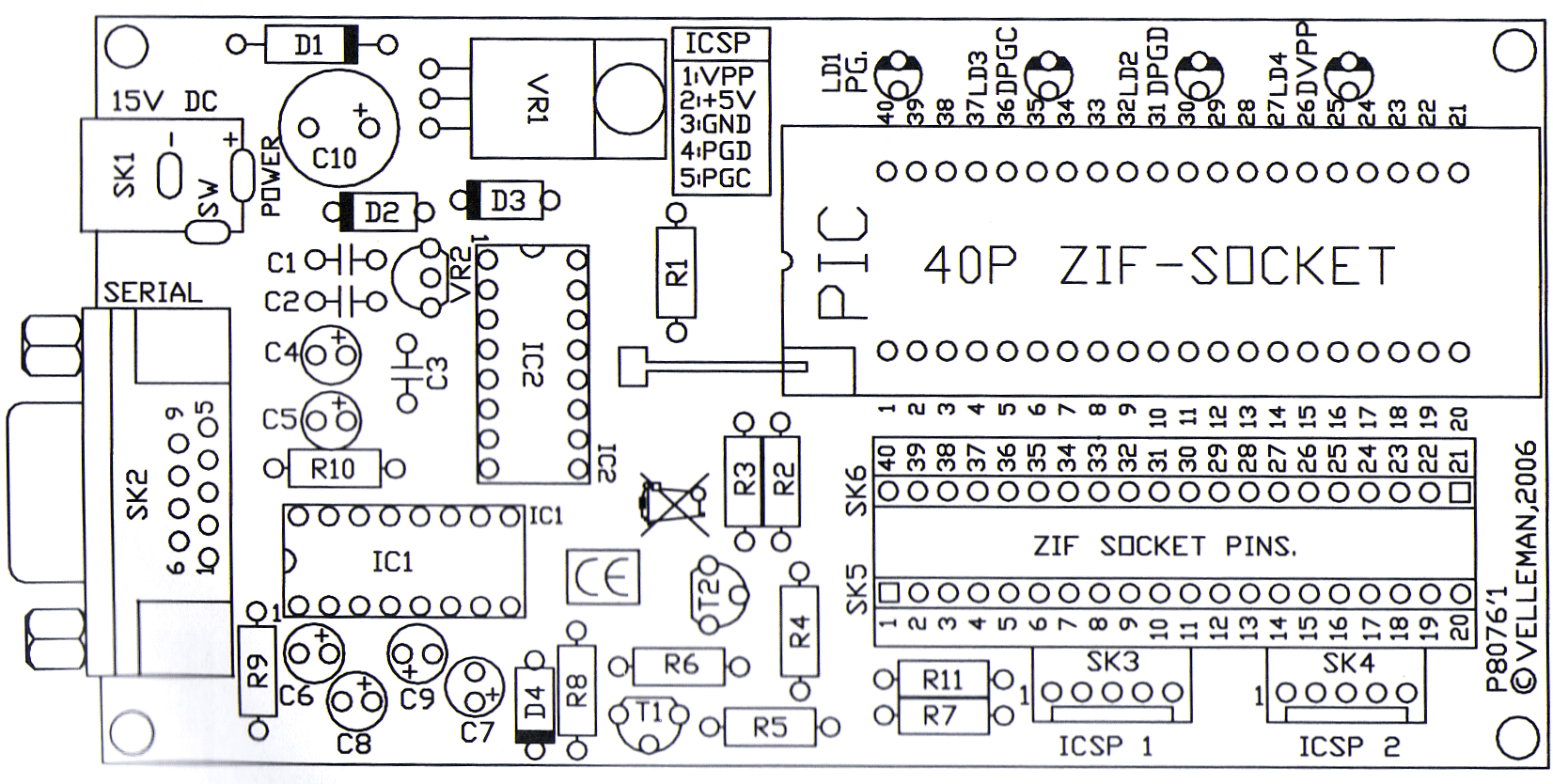

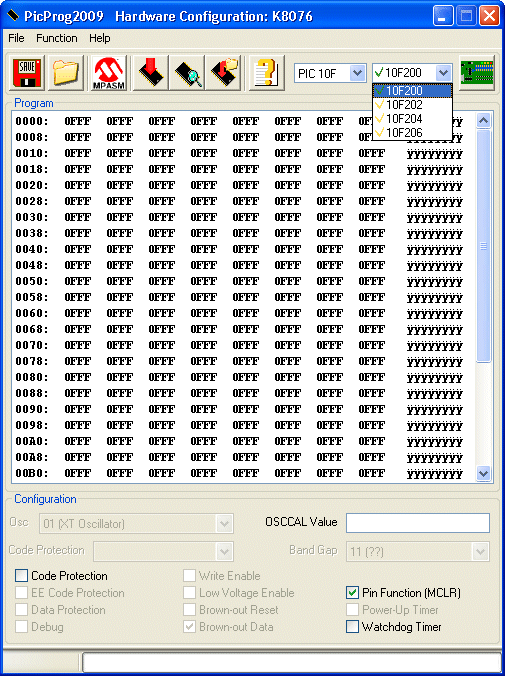

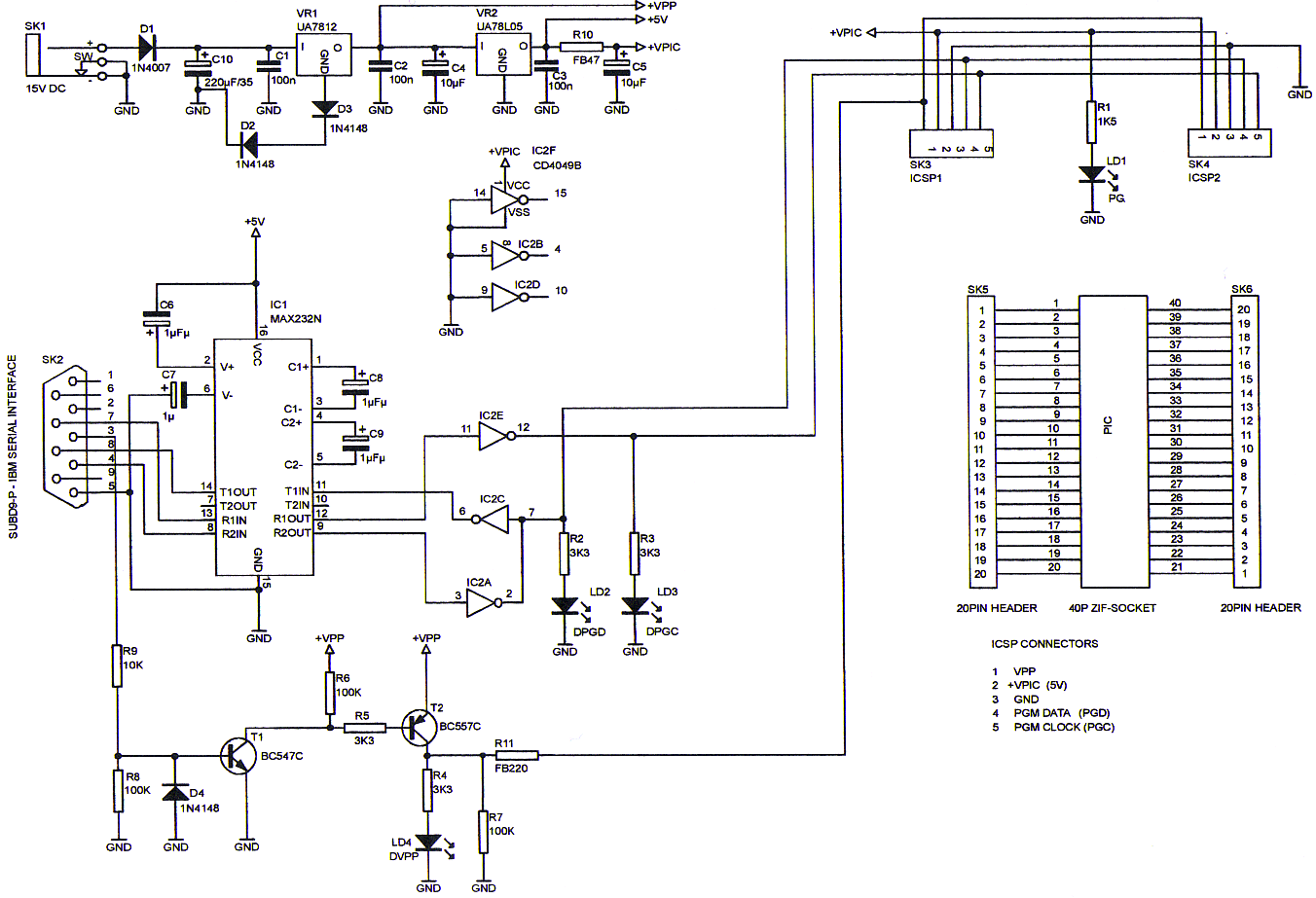

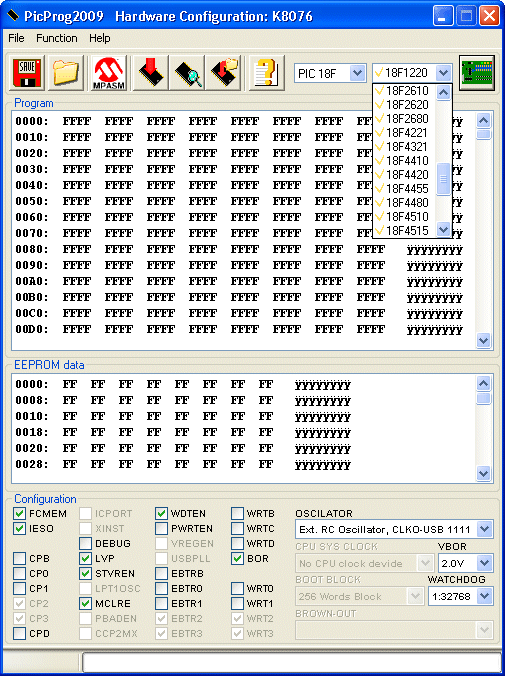

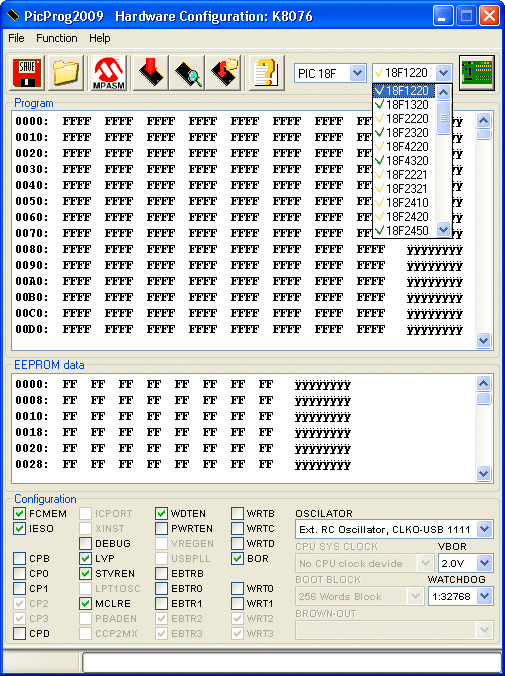

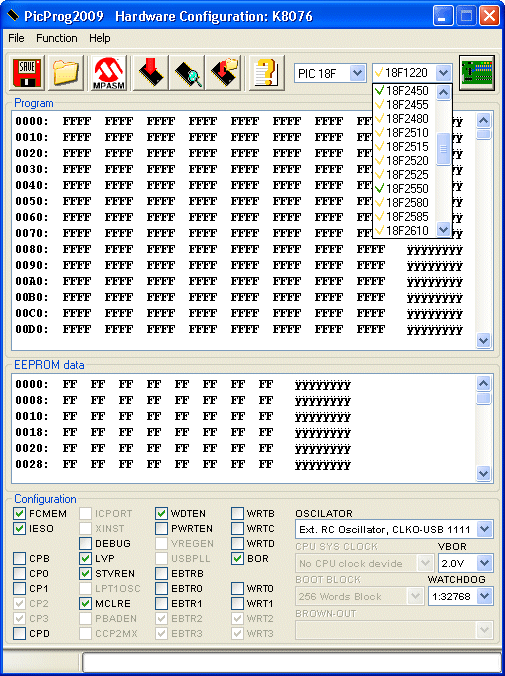

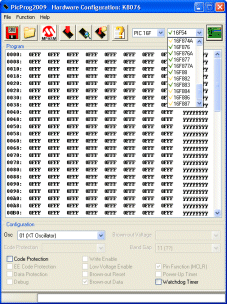

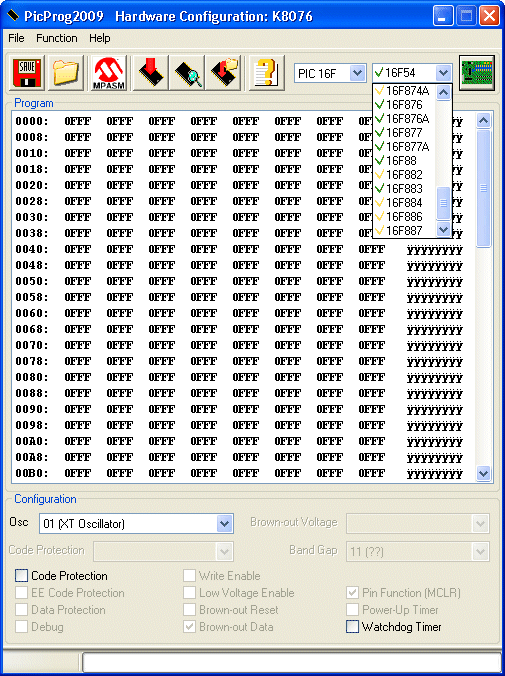

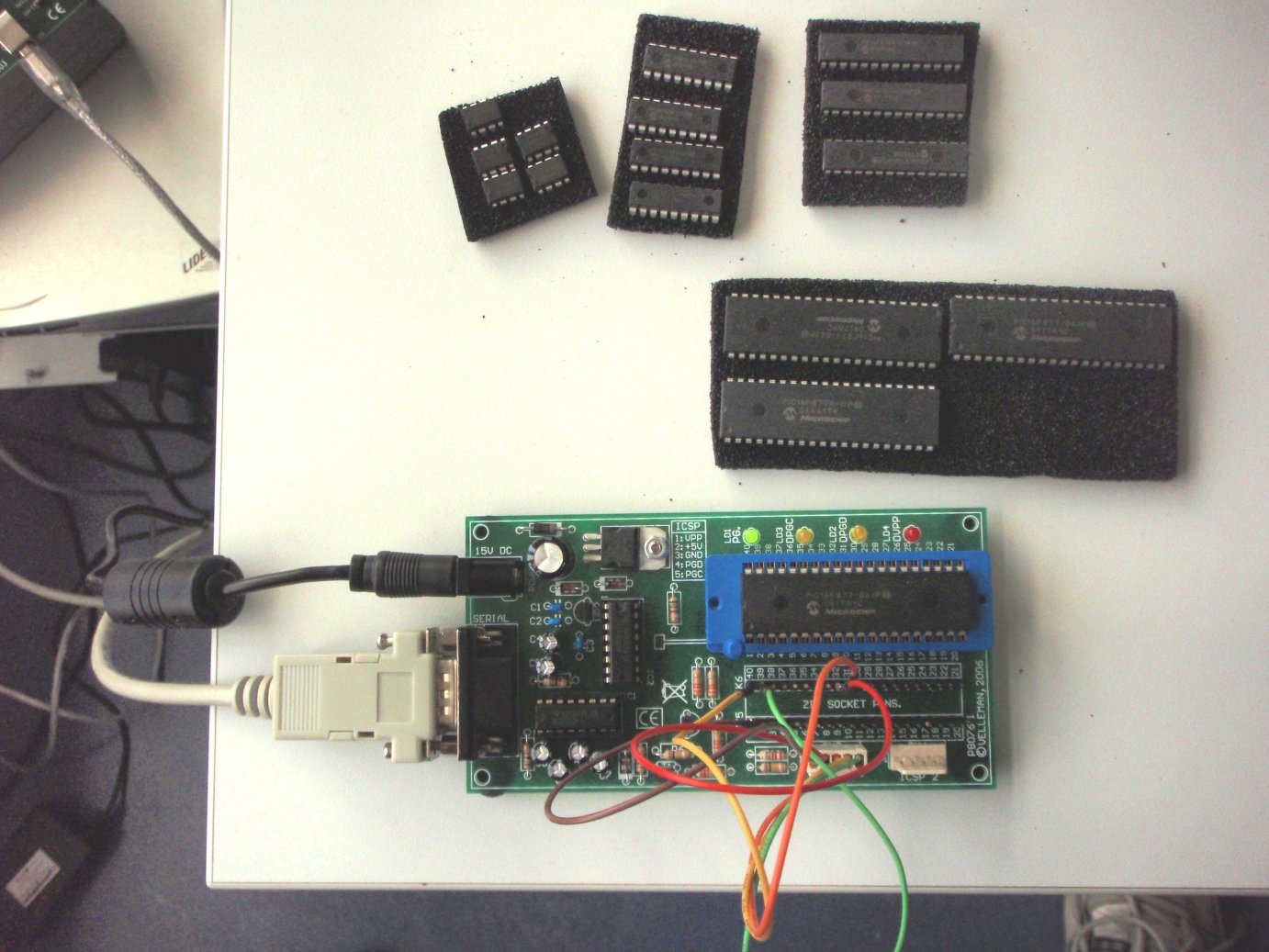

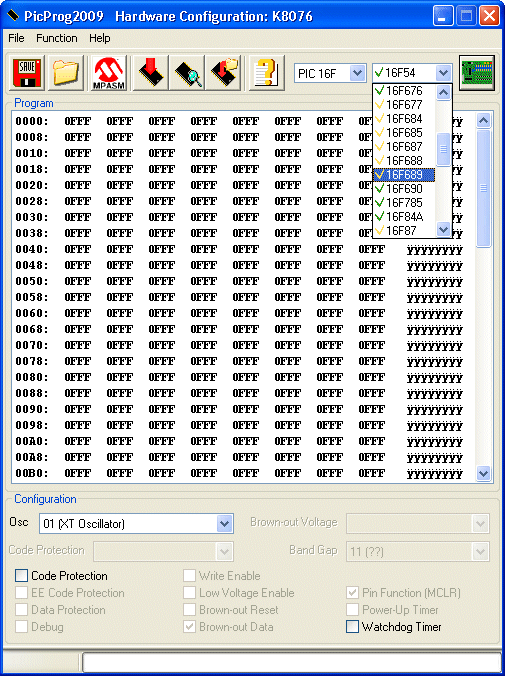

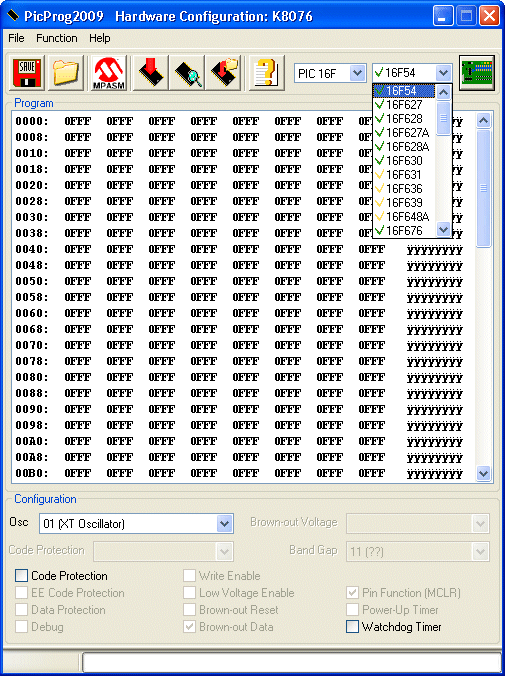

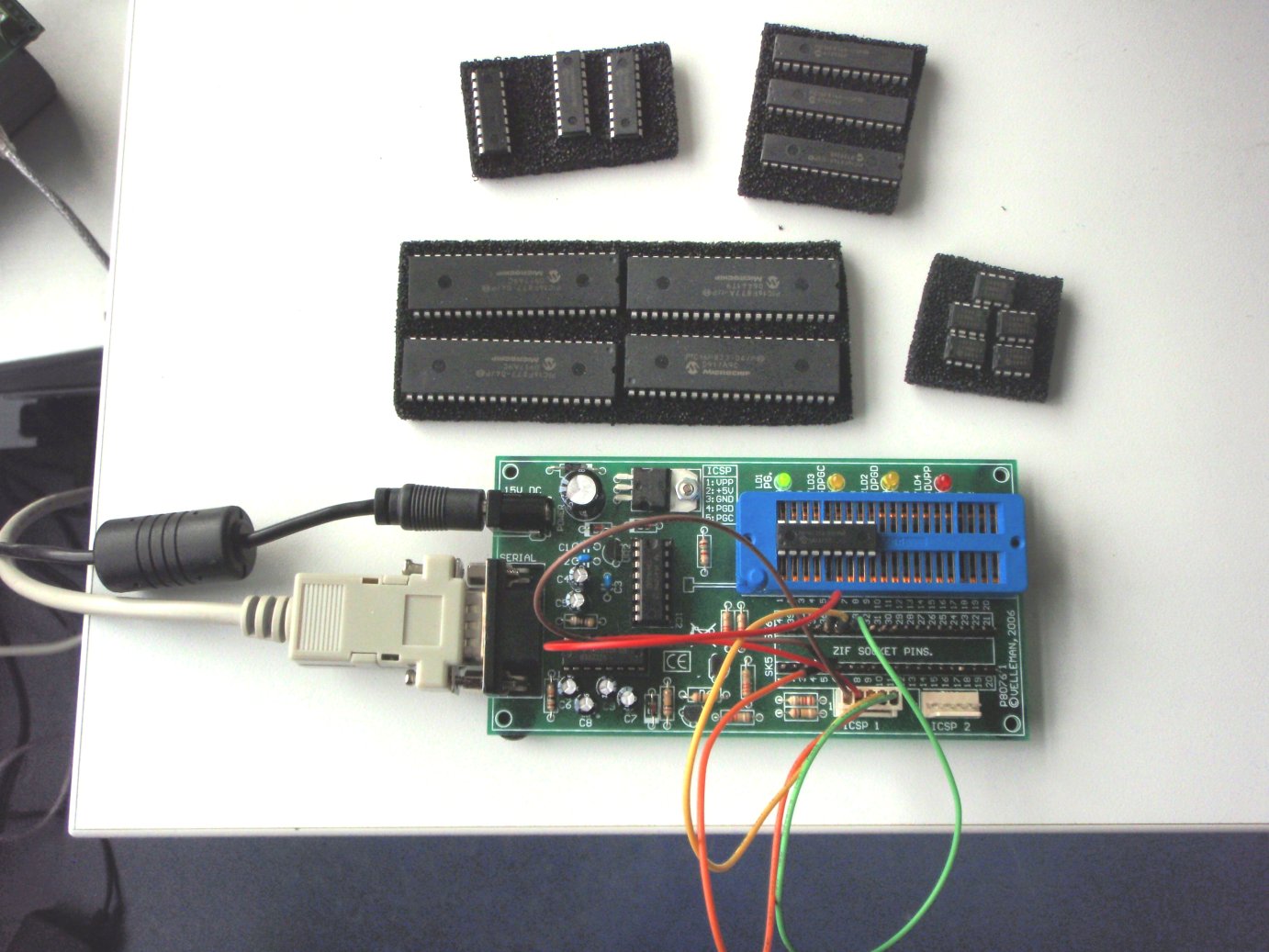

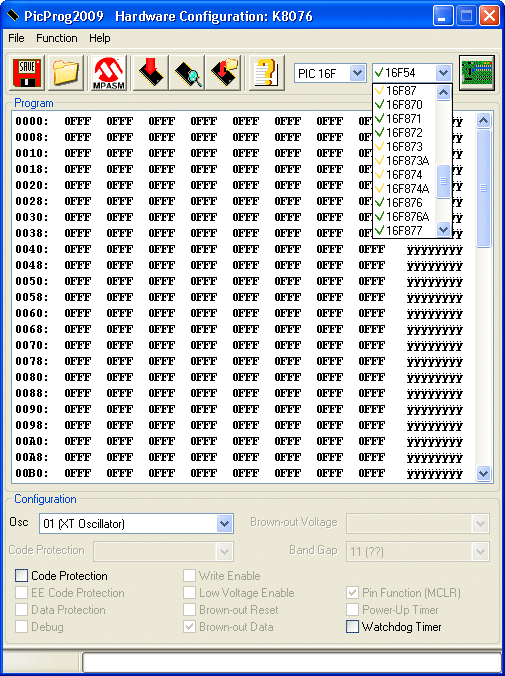

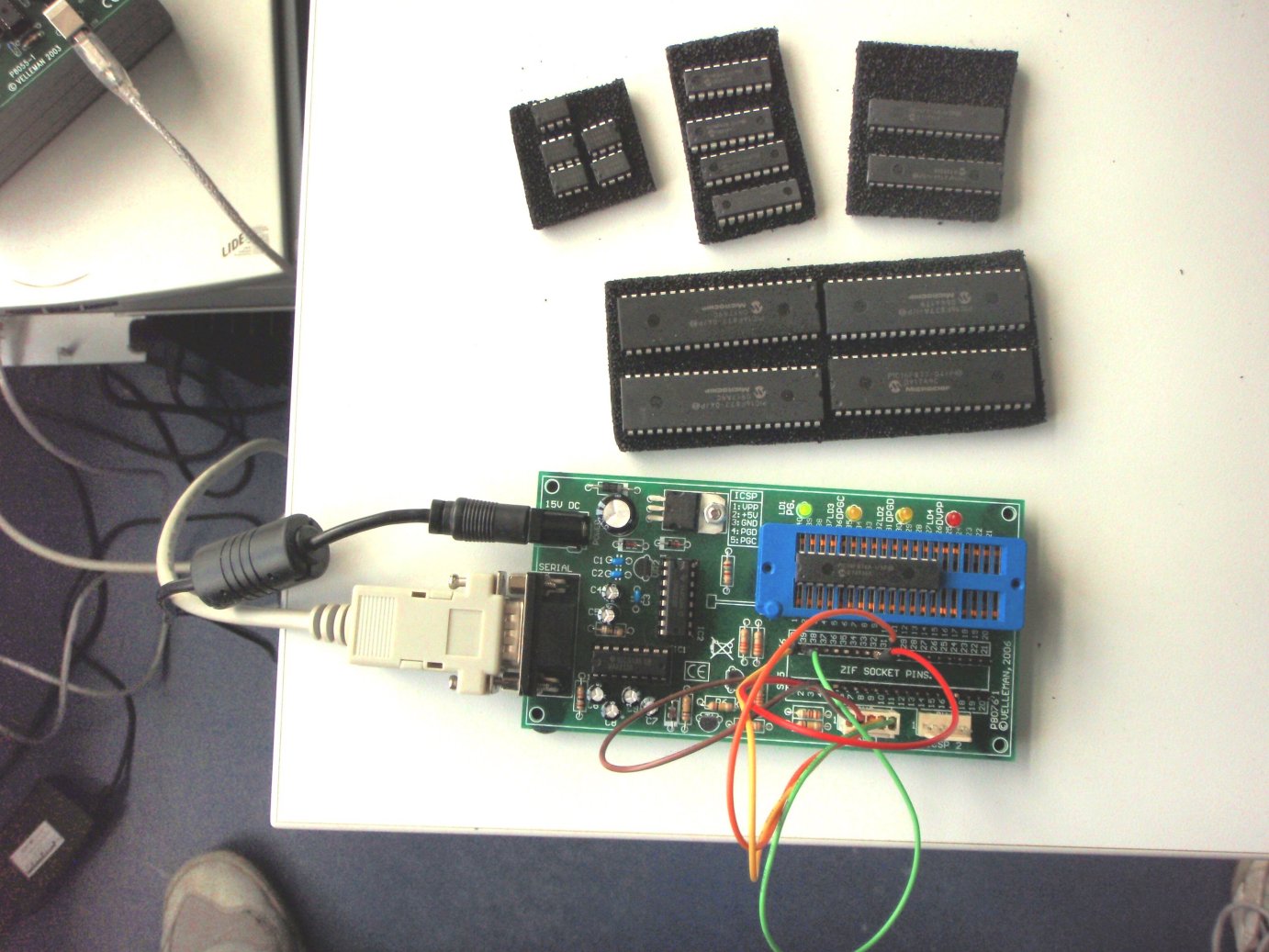

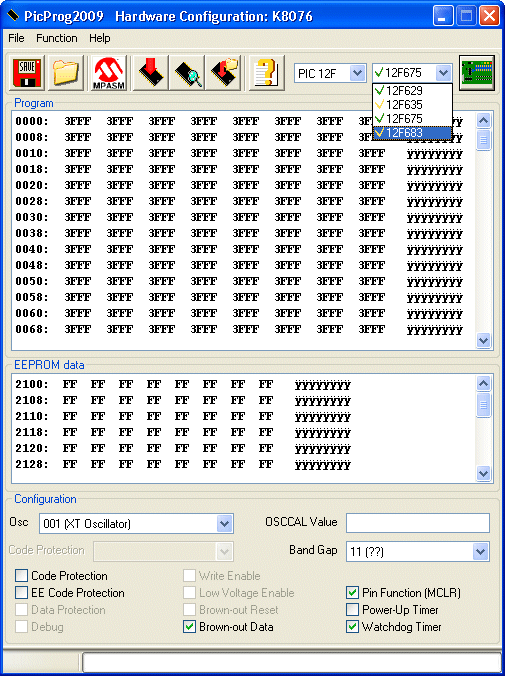

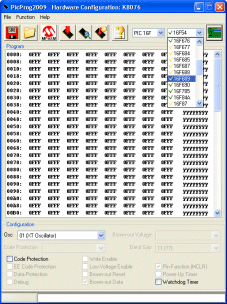

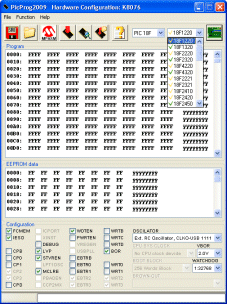

	Schaltplan für den PIC-Programmer K8076 Bestückungsplan für den PIC-Programmer K8076 Direktstart für den PIC-Programmer K8076 Direktstart für den PIC-Compiler zum K8076 Programmier-Anordnung des PIC 16F628 Programmier-Anordnung des PIC 12F675 Programmier-Anordnung des PIC 16F876 Programmier-Anordnung des PIC 16F877 ... und die nachfolgenden F-Typen können programmiert werden (C-Typen habe ich nicht mit gelistet) Typenpalette der 10FXXX-Serie Typenpalette der 12FXXX-Serie Typenpalette der 16FXXX-Serie - Teil I Typenpalette der 16FXXX-Serie - Teil II Typenpalette der 16FXXX-Serie - Teil III Typenpalette der 16FXXX-Serie - Teil IV Typenpalette der 18FXXX-Serie - Teil I Typenpalette der 18FXXX-Serie - Teil II Typenpalette der 18FXXX-Serie - Teil III Typenpalette der 18FXXX-Serie - Teil IV
	Technische Parameter: an analoge Eingänge können analoge (stetig veränderliche), vom Mikrocontroller zu verarbeitende Signale im Bereich 0 ... +5 V gelegt werden digitale Ein- und Ausgänge transportieren digitale Signale, die nur zwei Zustände (entweder 0 V oder +5 V) annehmen können. Die Signalfluss-Richtung (Eingang oder Ausgang) ist programmierbar die Definition der beiden Signalzustände erlaubt bestimmte Toleranzen. Zum Beispiel wird die Signalspannung +4,8 V noch als +5 V betrachtet, und +0,5 V ist gleich bedeutend mit 0 V die Betriebsspannung beträgt +5 V (VSS = Masse, VDD = +5 V), sie muss an allen dafür vorgesehenen Anschlüssen (Pins 8 / 1) anliegen! an die Quarz-Anschlüsse werden der Quarz und zwei zusätzliche Kondensatoren gelegt. Der Quarz ist für die stabile Frequenz des Taktsignals verantwortlich, von ihr hängt die Arbeitsgeschwindigkeit des Mikrocontrollers ab alle PIC-Mikrocontroller-Typen kommen zwar ohne Quarz aus, doch ohne Quarz liegt die Arbeitsgeschwindigkeit an der unteren Grenze - außerdem kann die Stabilität für die Kommunikation mit anderen Mikrocontrollern oder mit dem PC unzureichend sein über die serielle Schnittstelle können Verbindungen zu anderen Mikrocontrollern oder zu einem PC nach RS232-Standard hergestellt werden I2C ist ein Standard, nach dem zum Beispiel zwei PIC-Mikrocontroller untereinander Daten austauschen können in den Bildern oben sind bei den meisten Anschlüssen englische Kurzbezeichnungen angegeben. Viele Anschlüsse können unterschiedliche Funktionen übernehmen

Für die Programmierung der PIC-Controller gibt es ganz offensichtlich verschiedene Möglichkeiten und Werkzeuge - sowohl hard- als auch softwareseitig. Und nicht zu vergessen ist die Tatsache, dass die fertigen geschriebenen und compilierten Programme HEX-konvertiert sowie in den Controller übertragen werden müssen. Als Programmiersprachen kommen Assembler für die jeweiligen Zielprozessoren oder aber auch Hochsprachen wie C- und BASIC-Derivate zum Einsatz

PICs PIC12F675 PIC16F628 PIC16F876 PIC16F877

	Mit Sicherheit ist der PIC16F877 für die weitaus meisten Projekte völlig überdimensioniert und somit zu teuer und zu aufwendig (alte deutsche Rechtschreibung!). Für die Mehrzahl der kleinen "Elektronik-Anwendungen" und Aufgabenstellungen ist

	Mit Sicherheit ist der PIC16F877 für die weitaus meisten Projekte völlig überdimensioniert und somit zu teuer und zu aufwendig (alte deutsche Rechtschreibung!). Für die Mehrzahl der kleinen "Elektronik-Anwendungen" und Aufgabenstellungen ist

6. Verwandte Themen

	Was ist alles mit dem Betriebssystem eines Microcomputers verwandt? Antwort: faktisch der gesamte Bereich der Digitalelektronik und sowieso die gesamte Technik der Software-Technologie der Vergangenheit, Gegenwart sowie zumindest der nächsten Zukunft.
	Der LC-80 Simulator POLYCOMPUTER Z80-CPU Mnemonic-Code-Notation höhere Programmierwerkzeuge ... und so funktioniert ein Computer   die beliebte alphabetisch sortierte Schnell-Liste die beliebte numerisch sortierte Schnell-Liste Allgemeine FLAG-Wirkung FLAG-Wirkung auf OP-Code-Gruppen Alphabetisch sortierte Dokumentation FLAG Teile I FLAG Teile 2 Allgemeine Funktionssymbolik Aktuelles sowie weiterentwickeltes Betriebssystem Blockschaltbild eines Einchiprechners
	Projekt Assemblerprogrammierung

---
