| 7474; D174; 74S74; 74LS74; DL074; 74HCT74; K155TM2 |
|
|
Letztmalig dran rumgefummelt: 26.12.06 11:14:37 |

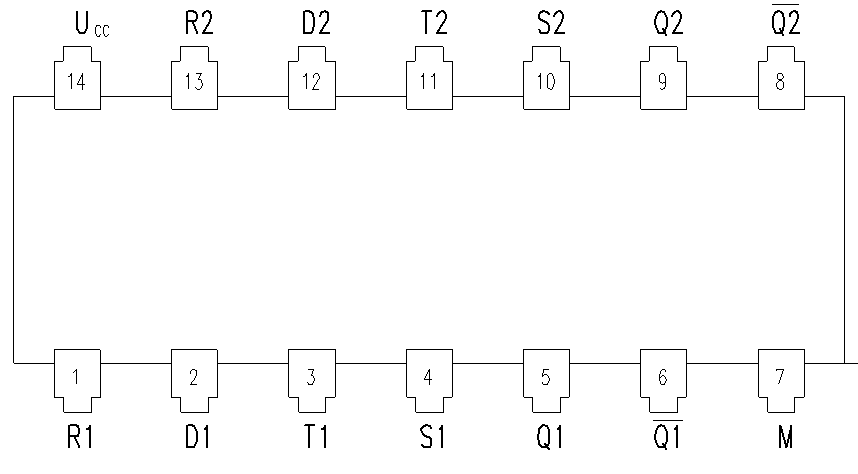

Pin-Belegung des 14-poligen DIL's 7474, 74LS74, DL74, 74HCT74
R als RESET
T als TRIGGER
D als Setzeingang
Technische Daten für LS-Typ
| Kenngröße | Wert | |
| Eingangsstrom R, S | IIH = 40 µA | IIL = 800 µA |
| Taktfrequenz | Fmax = 25 MHz | |
| Signalverzögerungszeit | tPLH = 25 ns | tPLL = 40 ns |
| Voreinstellzeitzeit | tvH = 25 ns | tvL = 20 ns |
| Haltezeit | th = 5 ns | |
| Impulsdauer | tw = 25 ns | |

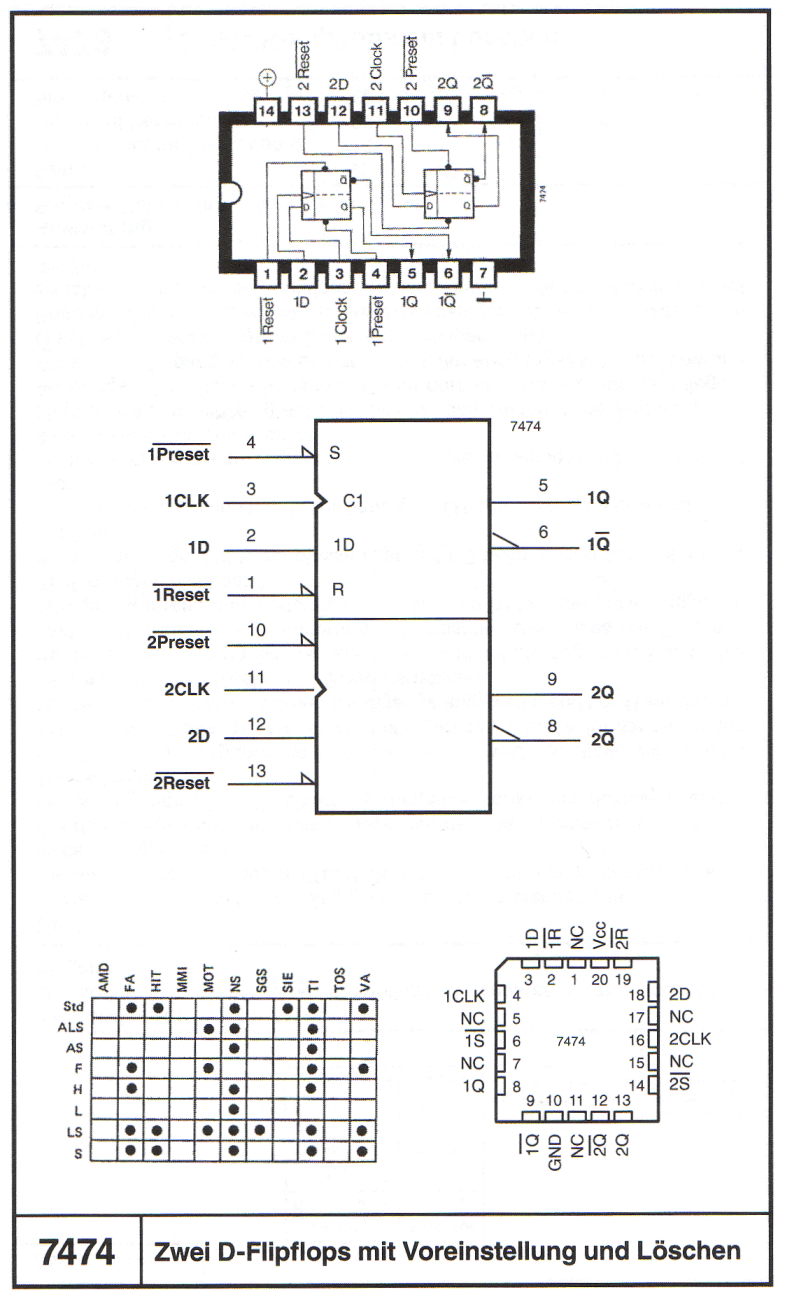

Pin-Belegung des 14-poligen DIL's oder Flatpack 7474, 74LS74, DL074, 74HCT74

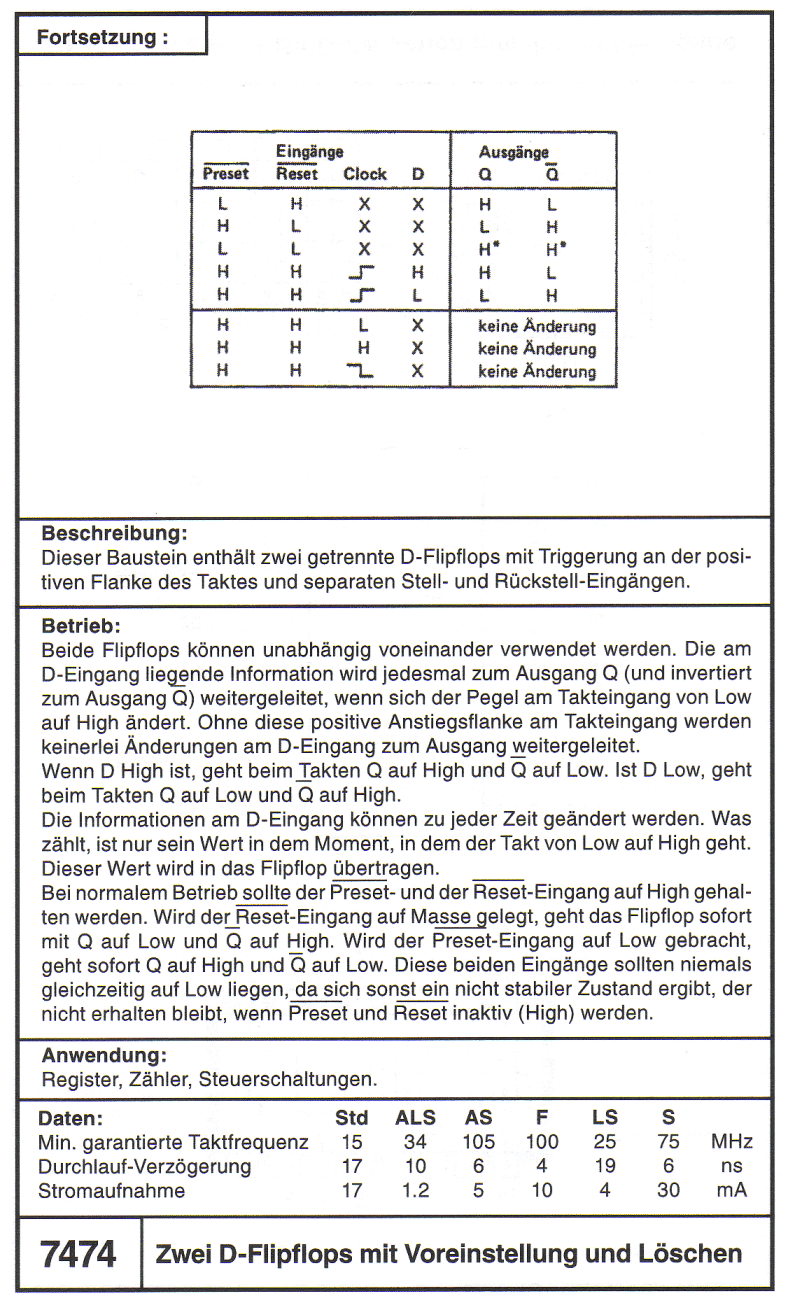

technische Daten des 14-poligen DIL's oder Flatpack 7474
