| 7447; D147; 74S47; 74LS47; DL147; 74HCT47 |
|
|
Letztmalig dran rumgefummelt: 26.12.06 10:40:09 |
mit LT = Lampentest und RB/IN bzw. OUT = Blanking IN bzw. Blanking OUT-Signal (Dunkeltastung der Anzeige)

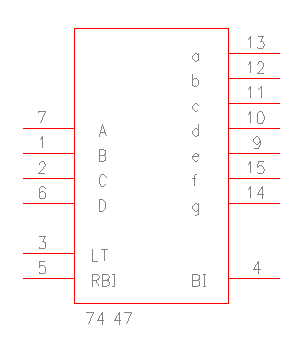

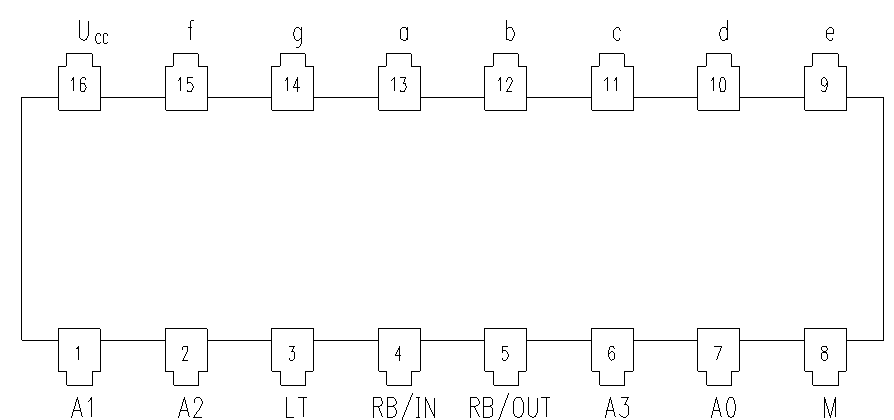

Pin-Belegung des 16-poligen DIL's 7447
LT steht für "lamp-test" - unabhängig von der Eingangsbelegung werden alle Segmente aufgesteuert (L-aktiv!)
RB/IN bzw. RB/OUT steuern die Dukeltastung einer führenden NULL im höchstwertigen Segment (Vornullen-Unterdrückung)
Segmentbelegung einer Sieben-Segment-Anzeige

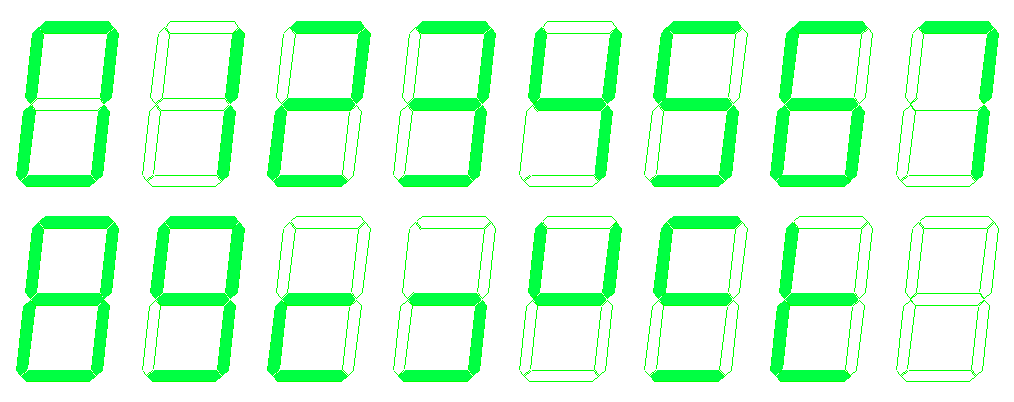

Segementsetuerung für die 16 Eingangskombinationen des DIL's 7447
| A3 | A2 | A1 | A0 | a | b | c | d | e | f | g |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
| 0 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 | 1 | 1 |
| 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 |
| 0 | 0 | 1 | 1 | 0 | 0 | 0 | 0 | 1 | 1 | 0 |
| 0 | 1 | 0 | 0 | 1 | 0 | 0 | 1 | 1 | 0 | 1 |
| 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 |
| 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
| 0 | 1 | 1 | 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 1 | 0 | 0 |
| 1 | 0 | 1 | 0 | 1 | 1 | 1 | 0 | 0 | 1 | 0 |
| 1 | 0 | 1 | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
| 1 | 1 | 0 | 0 | 1 | 0 | 1 | 1 | 1 | 0 | 0 |
| 1 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 0 | 0 |
| 1 | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 0 | 0 | 0 |
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Schalttabelle des 4747 unter der Bedingung, dass die Ausgänge zur Segementansteuerung freigegeben und Bitmuster an den Binäreingängen liegen
Achtung: der jeweilige Ausgang ist H-aktiv!!!

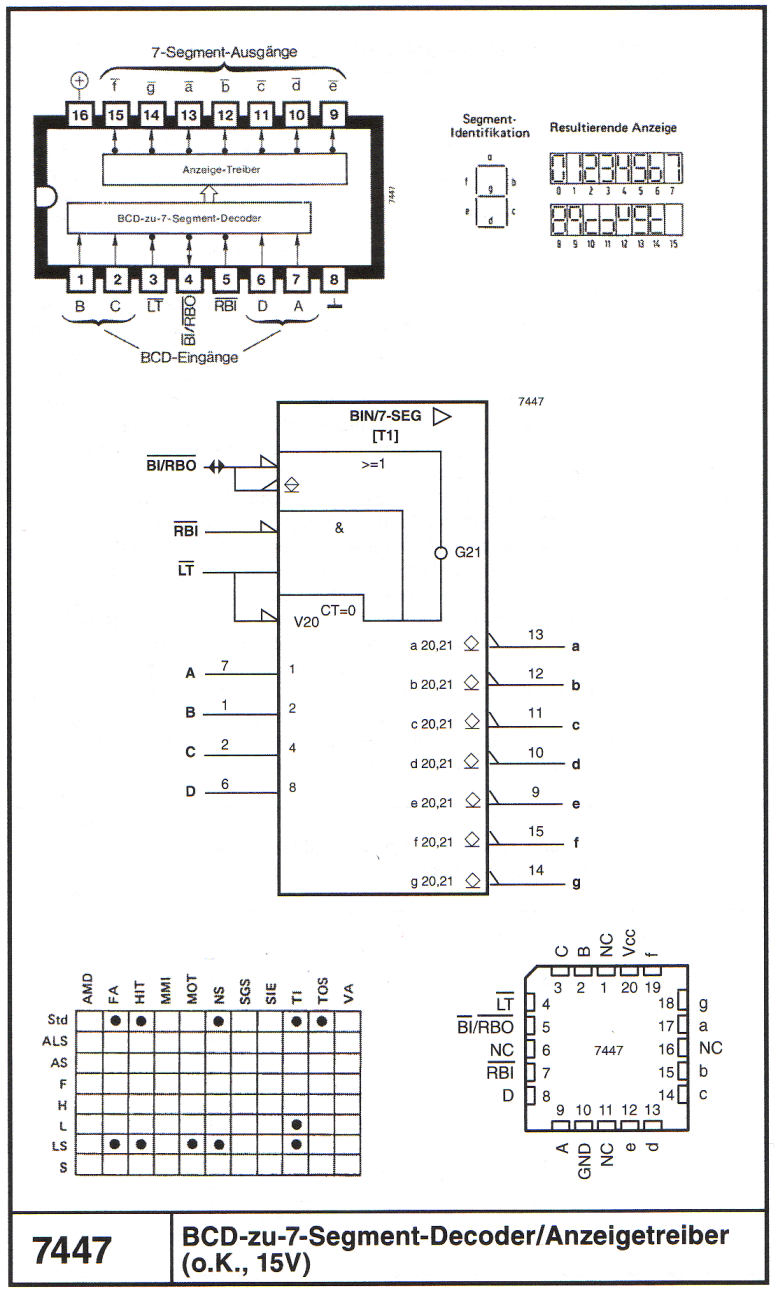

Pin-Belegung des 16-poligen DIL's 7447, 74LS47, DL147, 74HCT47

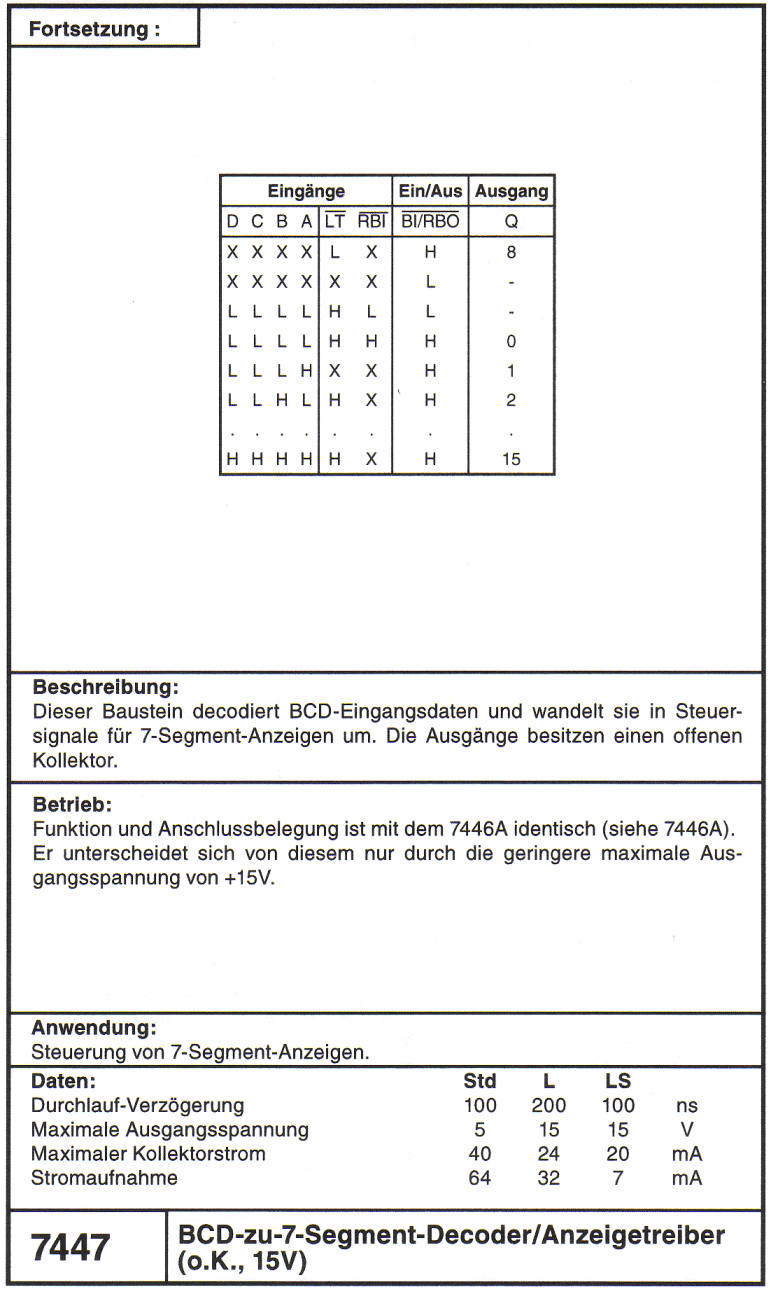

technische Daten des 16-poligen DIL's 7447
