| 74138; 74S138; 74LS138; 74HCT138 entspricht auch dem i8205 und dem 3205 |
|
|
Letztmalig dran rumgefummelt: 27.12.06 06:55:46 |
Pin-Belegung des 24-poligen DIL's 74138
| A2 | A1 | A0 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 |
| 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 |
| 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |

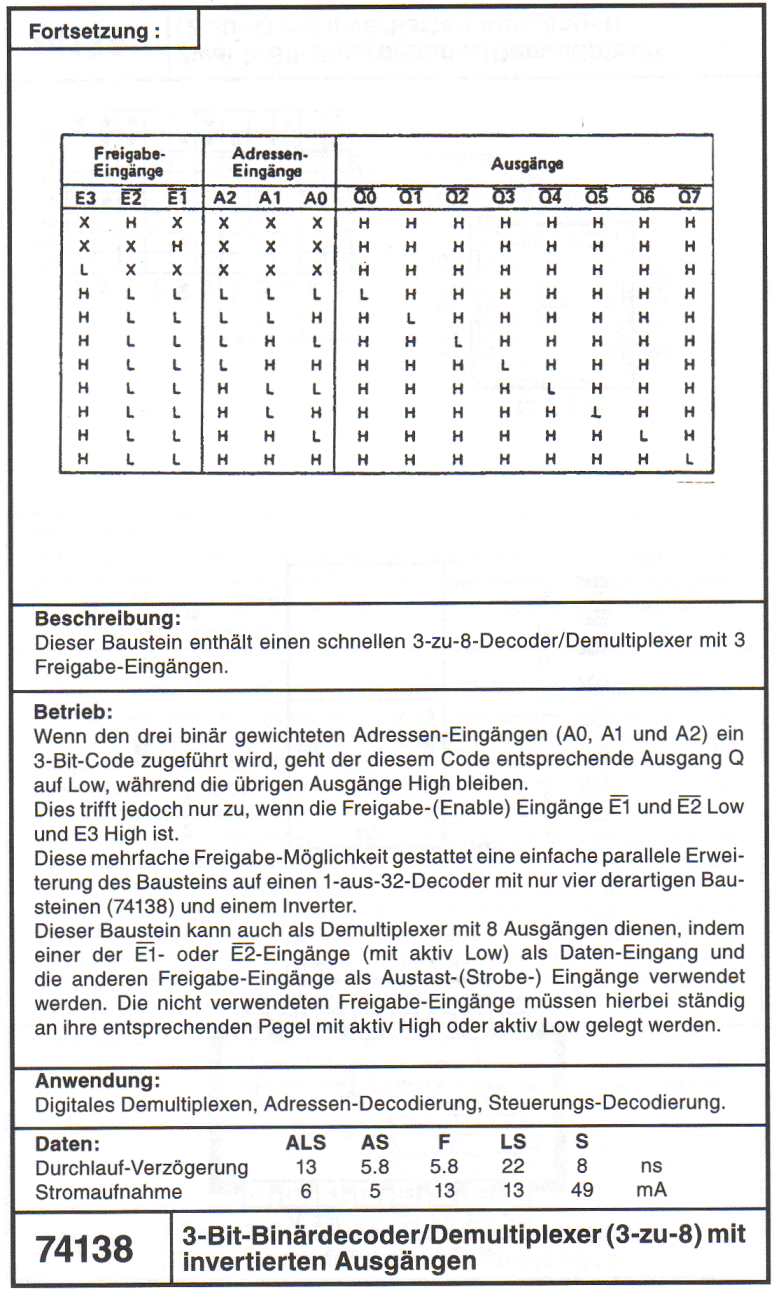

Schalttabelle des 47138 unter der Bedingung, dass die Ausgänge durch die Kombination ENABLE1, ENABLE2 = L und ENABLE3 = H freigegeben wurden)
Achtung: der jeweilige Ausgang ist L-aktiv!!!

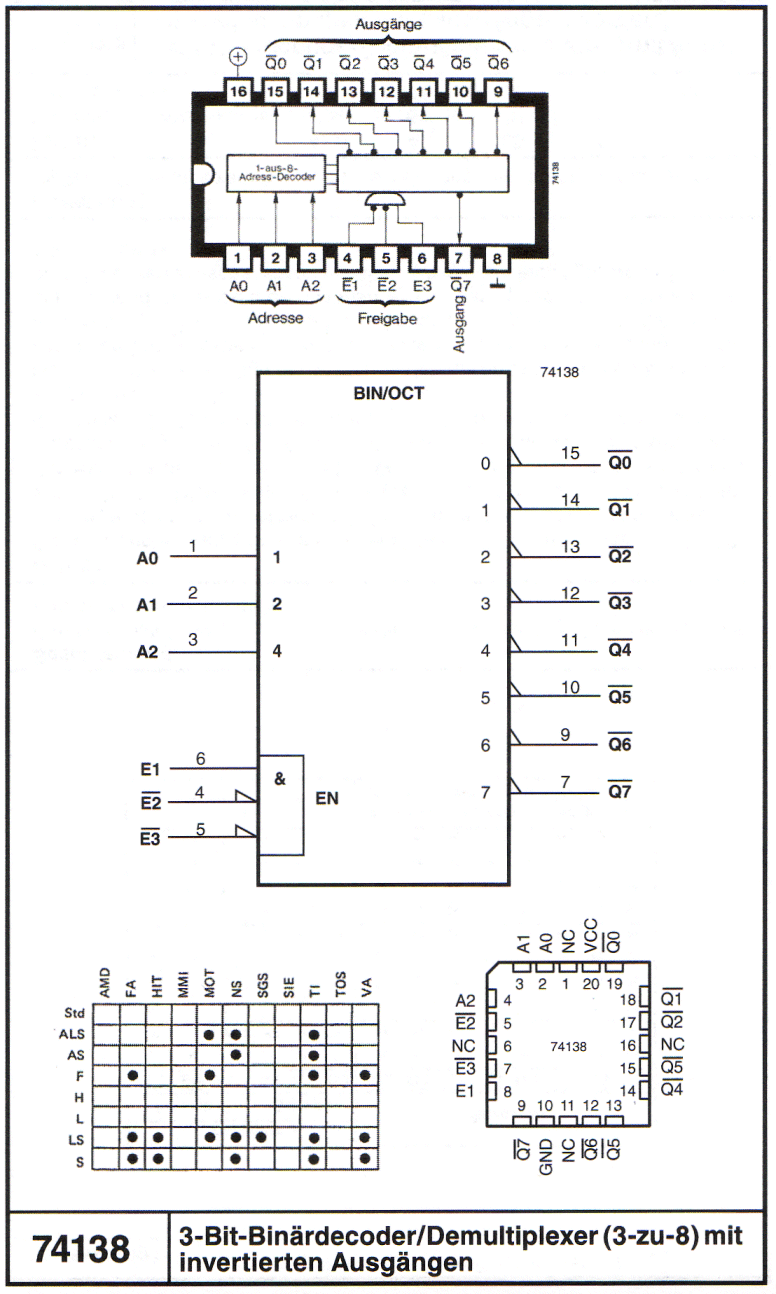

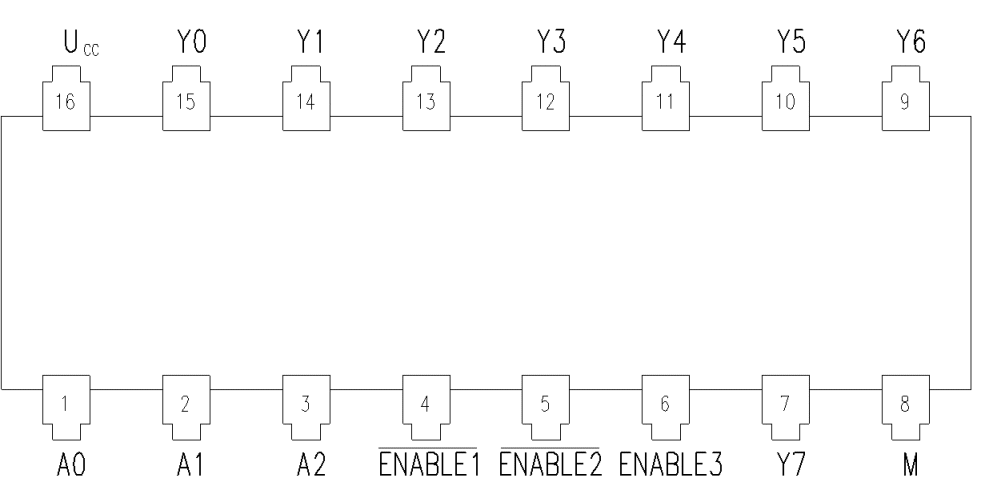

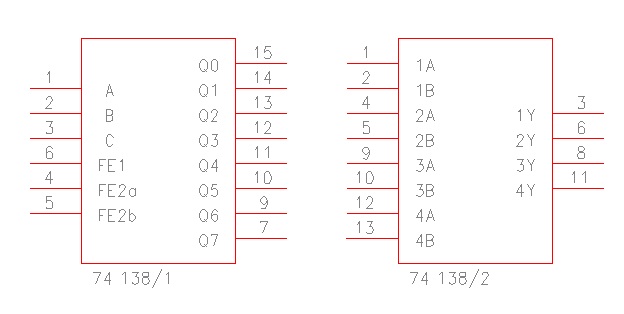

Pin-Belegung des 16-poligen DIL's oder Flatpack 74138, 74LS138, DL1138, 74HCT138
technische Daten des 16-poligen DIL's oder Flatpack 74138
