| Temperatursensor T-23-100 |
|
|
Letztmalig dran rumgefummelt: 10.07.19 10:14:32 |
 |
Sehr geehrter Kunde, Wir danken Ihnen für Ihre Entscheidung zum Erwerb des Temperatursensors T-23-100. Dieser Sensor ist mit einem modernen Kommunikationssystem zur Übertragung von Daten auf einer Zweidrahtleitung, welche den angeschlossenen Sensor gleichzeitig mit Spannung versorgt, ausgestattet. Der Sensor und die zugehörigen Komponenten wurden von uns mit dem Anspruch entwickelt, die hohen Erwartungen unserer Kunden an Qualität und Funktionalität zu erfüllen. Conrad Electronic GmbH D-92240 Hirschau |
||||||
 |
1. Bestimmungsgemäßer Einsatz 2. Eigenleistung - was und wie? 3. Einsatzhinweise 4. Anwendung |
||||||
 |
|
||||||
|
C-Cotrol im Web |
| 1. Bestimmungsgemäßer Einsatz |
|
|
 |
|
|
Externe Baugruppe mit Verstärkerstufen zum Treiben der jeweils acht Relais. Diese können dann in ihrem Arbeitsstromkreis ins 230 Volt Wechselspannungsnetz geschalten werden und somit eine galvanische Trennung des Rechnersystems von der Peripherie organisieren. |
|

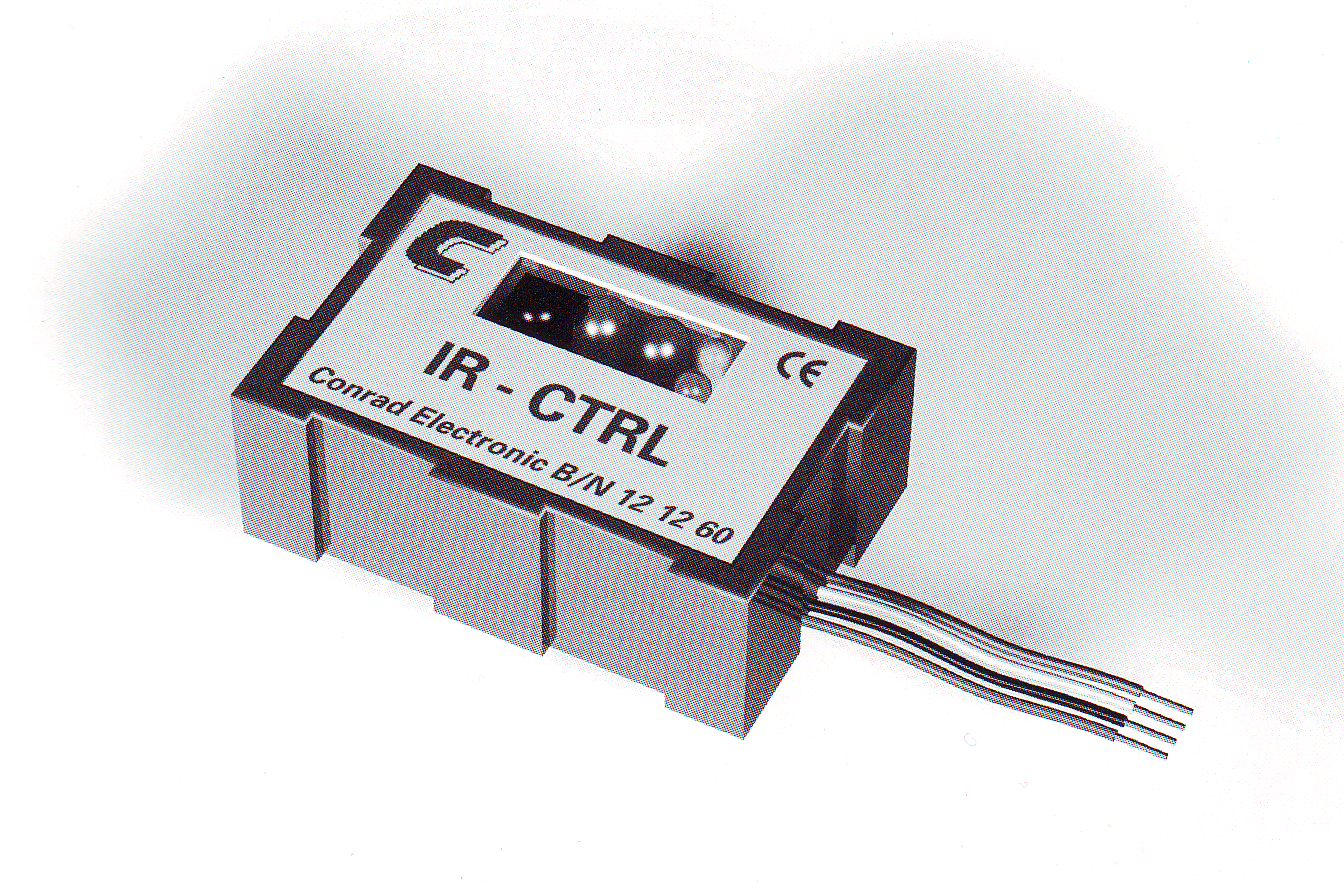

Dokumentation für das Infrrot-Modul des C-Control-Systems - im PDF-Format |
| 2. Einführung, Vorstellung |
|
|
|
|
|
Die Relaiszusatzplatine wurde zur Verwendung mit dem CControl Applicationboard entwickelt. Es sind 8 Relais (Schließer) vorhanden, die zum Betrieb an Schutzkleinspannung von 24 V AC bzw. 35 V DC mit einem max. Strom von 5 A ausgelegt sind. Zusätzlich verfügt die Platine über ein kleines Lötfeld. Hier stehen an den äußersten Pinreihen +5 V DC (max. 60 mA) bzw. Ground (GND) zur Verfügung, die vom Applicationboard abgenommen werden. |
|
Die Ports können über Jumper als Ausgänge auf die Relais oder als Ein- bzw. Ausgänge auf das Lötfeld geschaltet werden. Die Zuordnung der Ports zu den Relais ist so, dass der Port 1 mit Relais 1, Port 2 mit Relais 2, usw. verbunden ist (siehe Abbildung unten). |
| 3. Einsatzhinweise |
|
|
|
|
|
Die Relaisplatine ist für Anwendungen im Zusammenhang
mit dem C-Control
Applicationboard konzipiert. Achten Sie richtige Polarität der anzulegenden
Betriebsspannung deren richtigen Wert (+9 V bis +12 V DC). Die maximale Stromaufnahme der Relaiszusatzplatine ca. 200 mA bei +12V DC. Stellen Sie sicher, dass die verwendete Spannungsversorgung diesen Strom liefern kann. Schließen Sie die Platine niemals an Netzspannung 230 V AC an! Dies gilt auch für den Laststromkreis! Andernfalls kann es zu Beschädigungen bzw. zu Fehlfunktion der der Relaisplatine und/oder des Applicationboards kommen. Zusätzlich besteht die Gefahr der gesundheitlichen Gefährdung! |
|
Beachten Sie, dass die +5 V Spannung mit nicht mehr 60 mA Strom belastet werden darf! Diese Spannung wird vorm Applicationtionhoard am dortigen Spannungsstabilisator abgenommen Beachten Sie ferner die Sicherheitshinweise in den Bedienungsanleitungen zum C-Control/plus Steuercomputer und dem Applicationboard. |
|
|
|
 |
|
 Anschlussbelegung der Pfostenleiste
Anschlussbelegung der Pfostenleiste
|
| 4. Anwendungsgebiete |
|
|
|
|
|
Die Relaisplatine ist für Anwendungen im Zusammenhang
mit dem C-Control
Applicationboard konzipiert. Achten Sie richtige Polarität der anzulegenden
Betriebsspannung deren richtigen Wert (+9 V bis +12 V DC). Die maximale Stromaufnahme der Relaiszusatzplatine ca. 200 mA bei +12V DC. Stellen Sie sicher, dass die verwendete Spannungsversorgung diesen Strom liefern kann. Schließen Sie die Platine niemals an Netzspannung 230 V AC an! Dies gilt auch für den Laststromkreis! Andernfalls kann es zu Beschädigungen bzw. zu Fehlfunktion der der Relaisplatine und/oder des Applicationboards kommen. Zusätzlich besteht die Gefahr der gesundheitlichen Gefährdung! |
||||||
|
|
| 5. Verwandte Themen |
|
|
|
|
|
Relais sind klassische Bauelemente der Elektrotechnik und haben es verstanden, im Laufe der Zeit ins Lager der Elektronik zu wechseln (ich unterscheide da durchaus!!!). Und da sie in der Lage sind, hammermäßig bezogen auf ihr Eingangssignal zu verstärken, finden sie natürlich massiven Einsatz auch und gerade in der Digitaltechnik. | ||||||
|
|
