C-Control Application Board

Das C-Control Applicationboard dient als Hardwaregrundlage für Anwendungen des C-Control/BASIC bzw. des C-Control plus Steuercomputers (ControlUnit).
Alle an das Applicationboard angeschlossenen Geräte dürfen maximal mit Schutzkleinspannung betrieben werden. Das Applicationboard kann in beliebige technische Systeme integriert werden, die nicht medizinischen, gesundheits- oder lebenssichernden Zwecken dienen oder durch deren Betrieb Gefahren für Personen oder Sachwerte entstehen können.

Das Applicationboard wurde zur Ergänzung des C-Control-Systems entwickelt. Es ist mit einer Palette von nützlichen Hardwarekomponenten bestückt, die die Bedürfnisse einer Vielzahl von Anwendungen abdecken. In Verbindung mit den mitgelieferten Softwarebeispielen für Ihren C-Control-Steuercomputer (BASIC- oder plus-Version) sind Sie in der Lage, in kürzester Zeit, ohne komplizierte Schaltungsentwürfe und Lötarbeiten, anspruchsvolle Applikationen zum Thema Messen-SteuernRegeln zu entwickeln.
Auf dem Applicationboard befinden sich elektronische Bauelemente und passende Steckverbinder zum direkten Anschluss

• einer 12-Tasten-Tastatur (Tasten 0...9, * und #),
• einer 2*16-Zeichen-Anzeigeeinheit (LCD),
• von bis zu 8 Sensormodulen (7 bei Verwendung der Tastatur),
• eines Telemetrie-Funksenders und
• eines Telemetrie-Funkempfängers.

Ein Piezoschallwandler ermöglicht die Ausgabe von Tönen. Außerdem befinden sich auf dem Applicationboard die erforderlichen Bauelemente zur Stabilisierung der 5 V-Betriebsspannung sowie zur Erzeugung der Sensor-Versorgungsspannung und einer 2,5 V-Referenzspannung.
Handhabung:- und Sicherheitshinweise Allgemeines
Das Applicationboard wurde gemäß den geltenden gesetzlichen Vorschriften einer Sicherheitsprüfung unterzogen und entsprechend zertifiziert. Bei sachgemäßem Gebrauch gehen normalerweise keine Gesundheitsgefährdungen vom Applicationboard aus.
Das Applicationboard ist als elektrisches/elektronisches Gerät mit der dafür üblichen Vorsicht und Sorgfalt zu behandeln.
Die Mißachtung der aufgeführten Hinweise oder eine andere als die bestimmungsgemäße Verwendung kann zur Beschädigung oder Zerstörung des Applicationboards oder angeschlossener Geräte führen. Umgebungsbedingungen
Das Applicationboard ist nicht gegen Lichtbogenüberschläge geschützt und darf nicht in Starkstromindustrieanlagen verwendet werden. Die maximalen Eingangsgrößen gemäß den Spezifikationen in den Technischen Daten dürfen nicht überschritten werden. Das Applicationboard ist nicht in Räumen oder Umgebungen einzusetzen, in denen brennbare oder ätzende Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können.
Nachdem das Applicationboard von einem kalten in einen wärmeren Raum gebracht wurde, darf es nicht sofort in Betrieb genommen werden. Das möglicherweise entstandene Kondenswasser könnte dabei zur Zerstörung des.Gerätes führen.
Vermeiden Sie starke Magnetfelder, wie sie in der Nähe von Maschinen oder Lautsprechern vorkommen.
Versorgungsspannung
Alle elektrischen Verbindungen von und zum Applicationboard sind stets vor Anschluss der Versorgungsspannung herzustellen. Das Aufstecken oder Abziehen von Verbindungskabeln oder das Herstellen oder Lösen von Verbindungen zu Komponenten der Zielapplikation während des Betriebes können zur Zerstörung des Applicationboards oder angeschlossener Geräte führen.
Zur Versorgung des Applicationboards ist eine Gleichspannung von 8 V bis 12 V, nominal 9 V, anzuschließen. Verwenden Sie dazu nur geprüfte Labornetzgeräte, Akkus oder Steckernetzteile.
Auf keinen Fall darf die 230 V Netzspannung angeklemmt werden!
Das Applicationboard versorgt die aufgesteckte Control Unit mit der erforderlichen 5 V Betriebsspannung. Eine getrennte Versorgung der Control Unit mit einer externen 5 V Spannung ist nicht notwendig und nicht zulässig!
Die Spannungsqelle darf nur im spannungsfreien Zustand angeschlossen werden. Ziehen Sie dazu den Netzstecker des Netzteils oder sehen Sie einen Schalter in der Zuführung von den Akkus vor. Bei Kurzschlüssen in der Versorgungsspannungszuführung besteht Brandgefahr!
Blitzschutz
Wird Ihre C-Control-Anwendung im Freien installiert, ist auf möglichen Blitzeinschlag zu achten. Montieren Sie Ihre Anwendung nie an besonders blitzgefährdeten Stellen, wie auf freien Bergkuppen, Dächern von Gebäuden, einzeln stehenden Masten oder Bäumen. Direkte und Einschläge in der Nähe elektrischer/elektronischer Geräte können zu deren Zerstörung oder Fehlfunktionen führen. Für Schäden durch Blitzeinschlag können wie keine Haftung übernehmen!
Elektrostatische Entladungen
Besonders in trockener Luft kann sich der menschliche Körper elektrostatisch aufladen. Beim Kontakt mit leitenden Gegenständen baut sich diese Ladung mit einem kleinen Funken ab. Solche Entladungen beim Berühren elektronischer Bauelemente können diese zerstören. Vermeiden Sie daher jeden unnötigen Kontakt mit dem Applicationboard oder angeschlossenen Baugruppen. Vor jedem Zugriff sollten Sie einen großen, geerdeten Gegenstand berühren (z. B.: ein PC-Metallgehäuse, eine Wasserleitung oder ein Heizungsrohr), um eventuelle Aufladungen abzubauen.

• bei allen weiteren Angaben wird davon ausgegangen, dass das Applicationboard mit der rechten oberen Ecke nach rechts oben weisend vor Ihnen liegt
• die rechte obere Ecke ist die mit dem Poti
• was ist hier das Poti? Das ist das einzelne, nahezu runde Teil von ca. 1 cm Durchmesser

• stecken Sie die Unit auf die zwei zwanzigpoligen Stiftleisten im linken Platinenbereich
• achten Sie auf die drei Führungsstifte und darauf, dass kein Pin der Stiftleisten verbogen wird
• Spannung anlegen
• 9 V Gleichspannung an die Schraubklemme am Applicationboard (unterer Rand) anlegen
• links Minus, rechts Plus
• bei Verpolung geht nichts kaputt, es funktioniert nur nicht mit dem PC verbinden und programmieren:
• Sie können die Control Unit auf dem Applicationboard aufgesteckt programmieren
• verbinden Sie dazu die aufgesteckte Control Unit per Nullmodem- und Adapterkabel mit dem PC (siehe Anleitung zur Control Unit) und schalten Sie die Spannungsversorgung am Applicationboard ein
• Programmierbeispiele zum Zugriff auf die Hardware des Applicationsboards befinden sich auf der Diskette, die dem Applicationsboard beiliegt (bei BIN 95 06 29) bzw. die der C-Control-Plus-Unit beiliegt (bei BIN 12 40 95)

stecken Sie den Displaykabelverbinder so auf den 14-poligen Stecker am oberen Platinenrand, dass bei nicht verdrehtem Flachbandkabel die Anzeige zu Ihnen weist

• stecken Sie den Tastaturkabelverbinder so auf die 13-polige Stiftleiste im mittleren Platinenbereich, dass bei nicht verdrehtem Flachbandkabel die Zifferntasten zu Ihnen weisen
• wenn Sie die Tastatur benutzen wollen, muss der Key-AD-Jumper links neben den 13 Widerständen über der 13-poligen Stiftleiste auf die oberen beiden Pins gesteckt werden
  Sensormodule anschließen:
• Sensormodule werden an dem 3x8-poligen Steckverbinder in der rechten unteren Platinenecke angeschlossen
• stecken Sie die dreipoligen Stecker der Sensormodule so auf, dass die weiße Ader des Kabels (Steckernase) zum Platineninneren zeigt und die schwarze Ader zum rechten Platinenrand
• wenn Sie die von Conrad Electronic als Zubehör angebotenen Sensormodule verwenden wollen, müssen Sie den Referenzspannungsjumper (U_ref, mitte-unten auf der Platine) auf 2,5 V einstellen
• wenn Sie den A/D-Kanal 8 benutzen wollen, müssen Sie den Key-AD-Jumper (siehe „die Tastatur aufstecken") auf die unteren beiden Pins stecken. Sie können dann keine Tastatur benutzen!

• zum Anschluss des Senders benötigen Sie ein vierpoliges Verbindungskabel (max. 2 m) mit vierpoligen Buchsen an beiden Enden; dieses Kabel ist momentan in Vorbereitung, lässt sich aber aus 1...2 Meter Litze (z. B. Conrad Electronic Best.-Nr. 10 83 75) und einer aufgeteilten einreihigen Buchsenleiste (z. B. Conrad Electronic Best.-Nr. 73 63 50) leicht herstellen (Lötkolben erforderlich)
• Pin 1 des Telemetriesenders ist der zur Gehäuseecke des Sendermoduls weisende Pin
• verbinden Sie den Telemetriesender mit Hilfe des vierpoligen Kabels mit dem Stecker Telem TX auf dem Applicationboard (Platinenmitte), achten Sie darauf, dass Pin 1 des Senders auf den GND-Pin am Stecker Telem_TX geht verbinden Sie nach der Programmierung die Pins RX/TX auf dem Applicationboard mit den Pins RX'/TX' am Schnittstellenstecker der Control Unit mit Hilfe des kleinen zweipoligen Kabels (dem Applicationboard beiliegend)

• legen Sie eine frische 9 V-Block-Batterie oder einen geladenen 9 VBlock-Akku in das Batteriefach des Empfängers ein
• stecken Sie das vierpolige Anschlußkabel des Empfängermoduls auf den Stecker Telem_RX am Applicationboard, achten Sie darauf, dass die weiße Ader des Anschlußkabels (Pin 1) auf den GND-Pin am Stecker Telem_RX geht
• verbinden Sie nach der Programmierung die Pins RX/TX auf dem Applicationboard mit den Pins RXVTX' am Schnittstellenstecker der ControlUnit mit Hilfe des kleinen zweipoligen Kabels (dem Applicationboard beiliegend)

• wenn Sie Daten, die ein C-Control-System mit Telemetrie-Sendermodul aussendet, am PC direkt empfangen wollen, müssen Sie den Telemetrieempfänger über ein Adaptermodul (Conrad Electronic Best.-Nr. 10 86 69) an einer freien 25-poligen seriellen Schnittstelle des PCs anschließen

In der Mitte des unteren Rändes befindet sich eine Schraubklemme zur Einspeisung der Versorgungsspannung.
Ein 78L05-Spannungsregler erzeugt aus der eingespeisten 9 V-Versorgungsspannung die stabilisierte 5 V-Betriebsspannung für die Control Unit und das LCD. Eine weitere Stabilisierungsschaltung mit einem 317er Spannungsregler generiert ca. 6,5 V zur Versorgung der Sensormodule. Die beim Anschluss von Sensormodulen benötigte Referenzspannung von 2,5 V liefert die Referenzspannungsquelle TL431.

Am oberen Rand des Applicationboards kann per 14-poligem Stecker ein 2x16-Zeichen-LCD angeschlossen werden. Die Schnittstelle zum Display beinhaltet 5 V-Versorgung, Masse, Kontrastregler (Poti in der rechten oberen Ecke des Applicationboards), acht Datenleitungen und drei Steuerleitungen. Um Ports zu sparen, wird das Display im 4-Bit-Modus betrieben. Dadurch bleiben vier der acht Display-Datenleitungen unverbunden. Die anderen vier Datenleitungen sowie die Steuerleitungen gehen auf Port 9 bis Port 15 der Control Unit.
Die zur Ansteuerung des Displays erforderlichen Signale sowie die Übergabe von Anzeigedaten übernehmen Softwaremodule, die sich auf der mit dem Applicationboard ausgelieferten Diskette befinden. Wie die Einbindung der Module in Ihre Projekte unter C-Control/BASIC bzw. CControl plus erfolgt, entnehmen Sie bitte den Informationsdateien auf der Diskette.

Mit den getrennt erhältlichen Telemetriesender/-empfänger-Modulen können Daten der seriellen Schnittstelle drahtlos übertragen werden Je nach Kombination eröffnen sich damit folgende Möglichkeiten:

• Kommunikation zweier C-Control-Anwendungen miteinander - unidirektional mit einem Sender an Applicationboard 1 und einem Empfänger an Applicationboard 2 oder bidirektional (zeitversetzt halbduplex) mit je einem Sender und Empfänger an jedem Applicationboard)
• drahtlose Kommunikation von mehr als zwei C-Control-Anwendungen miteinander - jede ausgerüstet mit je einem Sender und Empfänger; erforderlich. ist dazu ein geeignetes Netzwerkprotokoll (in der Anwendungssoftware zu implementieren, nicht im Lieferumfang!)
• Fernmessen (=Telemetrie) mit Datenübertragung zu einem PC; dazu wird ein Sender an einem Applicationboard und ein Empfänger per Schnittstellenadapter am PC angeschlossen; erforderlich dazu ist eine Software für Empfang und Visualisierung der Daten am PC (nicht im Lieferumfang!)

In der Platinenmitte des Applicationboards liegen zwei vierpolige Stiftreihen zum Anstecken von Telemetrie-Sender und -Empfänger. Da die Sende- und die Empfangsleitung nicht an den zwei zwanzigpoligen Stiftleisten der Control Unit abgreifbar sind, erfolgt die Verbindung mit dem Applicationboard über ein kurzes zweipoliges Kabel.
Zwei Transistor-Inverter auf dem Applicationboard passen die Pegel der Sender-/Empfängersignale in erforderlicher Weise an die serielle Schnittstelle der Control Unit an.

Am rechten Rand, über den Sensor-Steckverbindern, befindet sich ein 10poliger Steckverbinder. An diesem sind acht freie Digitalports (Port 1 bis Port 8) zugänglich. Außerdem werden die 5V-Betriebsspannung (max 50 mA!) sowie GND-Pegel (Masse) herausgeführt. Hier können beliebig weitere Hardwarekomponenten ausgeschlossen werden. Lesen Sie dazu den Abschnitt „Beschaltung der Digitalports" in der Anleitung zur Control Unit.

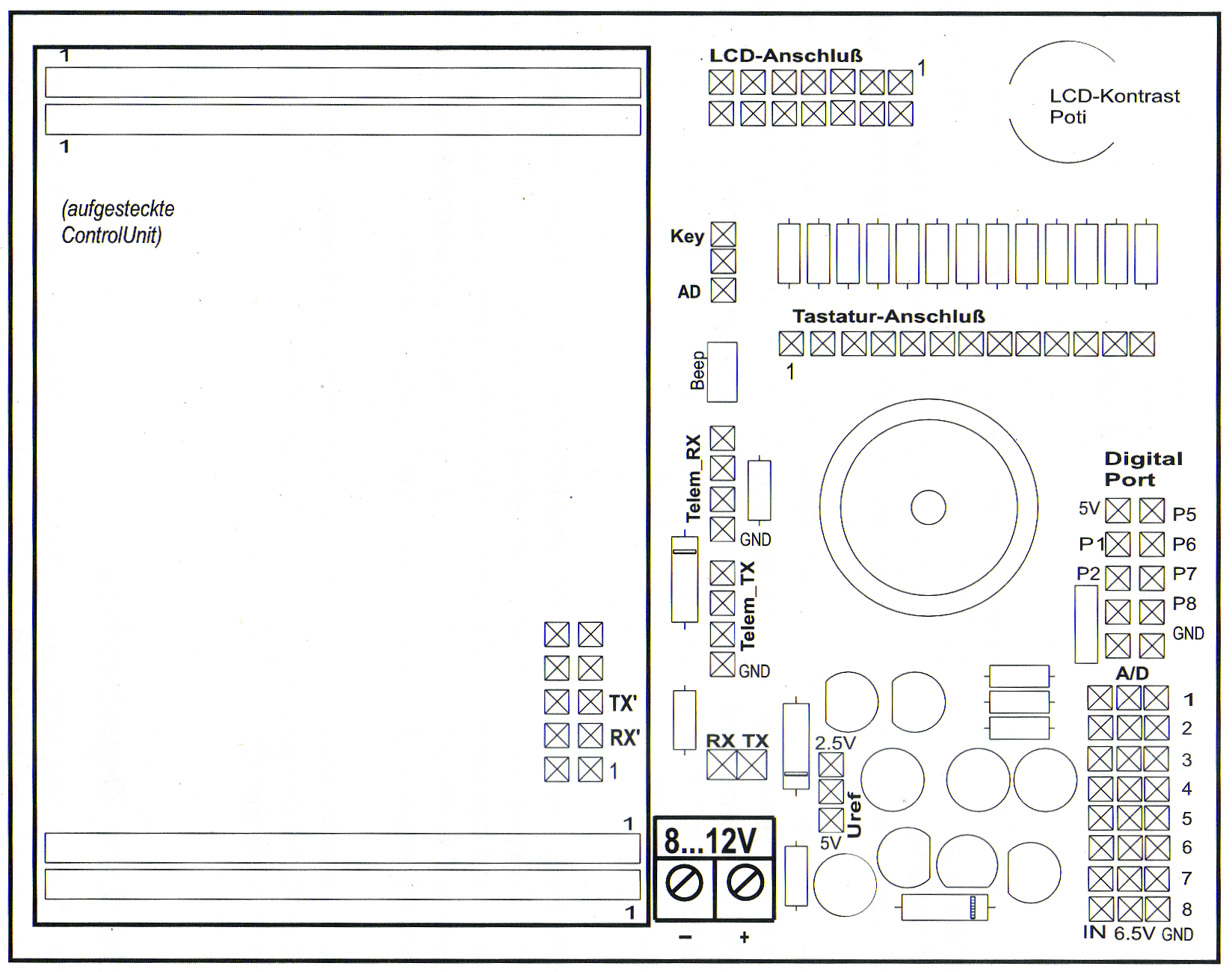

Anschlussbelegungen des Application-Boards
