LC-80 Count-Down-Programm

Letztmalig dran rumgefummelt: 05.12.13 18:02:51

LC-80

LC-80-Programmierung-Logo

LC-80-Count-Down-Logo

inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-)

Informatik-Profi-Wissen

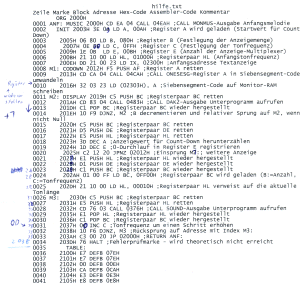

... und so weit sind wir 2012 mit Mischi Krasselt gekommen ;-)

die beliebte alphabetisch sortierte Schnell-Liste

die beliebte numerisch sortierte Schnell-Liste

Allgemeine FLAG-Wirkung

FLAG-Wirkung auf OP-Code-Gruppen

Befehlsdokumentation mit Beispiel

Übersicht der Subroutinen des LC-8

Eigene Aufgabe 5a: Ein Abwärtszähler mit SOUND-Ausgabe ist zu programmieren und auf ca. 1-Sekunden-Intervall einzurichten! Die anzuzeigende zweistellige Zahl einschließlich der Null steht auf 02302H sowie 02303 und wird von Bindestrichen flankiert. Nach Durchlauf von "ZERO" startet unsere Rakete zur Mission "X".

Anmerkungen zur Steuerung: Register BC sowie HL muss vor dem Aufruf der Subroutine SOUND1K gerettet werden

Projekt als A-Side Assembler Datei

Pseudocode zum Programm:

anfangsadresse anzeigespeicher in IX laden
anzahl der zahlen laden (Register D)
startzahl laden (Register C)
tonlänge laden (Registerpaar HL)
M2: registerpaare DE, HL und BC retten
CALL SOUND1K (Tonausgabe-Unterprogramm aufrufen)
registerpaare DE, HL und BC wieder herstellen
register A mit inhalt von D laden (neue zahl)
CALL TWOSEG (Anzeigenkonverter für zwei stellen aufrufen)
code auf anzeigespeicheradresse
register B mit anzeigezeit laden
M1: CALL DAK2 (Anzeigeprogramm aufrufen)
B decrementieren und sprung zu M1: wenn nicht 0
D und C dekrementieren
sprung zu M2: wenn nicht 0
sprung zum Anfang

Zeile	Marke	Block	Adresse	Hex-Code	Assembler-Code	Kommentar
0001					ORG 2000H
0002	ANF:	INIT	2000H	DD 21 00 23	LD IX, 02300H	;Indexregister IX mit Adresse Anzeigespeicher
0003			2004H	0E 09	LD C, 009H	;Register C mit Anzahl der Ziffern - hier 9
0004			2006H	21 10 00	LD HL, 0010H	;Registerpaar HL verweist auf die Tonlänge
0005	M2:		2009H	C5	PUSH BC	;Registerpaar BC retten
0006			200AH	E5	PUSH HL	;Registerpaar HL retten
0007			200BH	CD 76 03	CALL 00376H	;CALL SOUND1K-Ausgabe Unterprogramm aufrufen
0008			200EH	E1	POP HL	;Registerpaar HL wieder hergestellt
0009			200FH	C1	POP BC	;Registerpaar BC wieder hergestellt
0010			2010H	79	LD A, C	;neue Zahl zur Konvertierung in Regsiter A
0011			2011H	CD D9 04	CALL 004CAH	;CALL TWOSEG-Anzeigekonvertierung aufrufen
0012			2014H	32 02 23	LD (02302H), A	;Zeichencode auf Anzeige ablegen
0013			2017H	06 64	LD B, 064H	;Anzeigezeit für 100 ms im Register B
0014	M1:		2019H	CD 83 04	CALL 00483H	;CALL DAK2-Anzeigeprogrammaufrufen
0015			201CH	10 FB	DJNZ, M1	;Rücksprung zur Anzeige Adresse 2016H
0016			201EH	0D	DEC C	;C und damit die Anzahl herunterzählen
0017			201FH	C2 09 20	JPNZ 02009H	;Rücksprung zum Zahlen neu anzeigen
0018			2022H	C3 00 20	JP 2000H	;RETURN ANF
0019			2025H	76	HALT	;wird nicht erreicht
0020					TABLE:
0021			2300H		ORG 2040H	;Datenadresse organisieren
0022			2300H	00	DEFB 000H	;Datenanzeigespeicher " " eintragen
0023			2301H	08	DEFB 008H	;Datenanzeigespeicher "-" eintragen
0024			2302H	00	DEFB 000H	;Datenanzeigespeicher " " eintragen
0025			2303H	08	DEFB 008H	;Datenanzeigespeicher "-" eintragen
0026			2304H	00	DEFB 000H	;Datenanzeigespeicher " " eintragen
0027			2305H	00	DEFB 000H	;Datenanzeigespeicher " " eintragen

Beispiel für eine kleine Anweisungstabelle in vollständiger Mnemoic-Codierung
