Z80 CPU - die Funktionelle Befehlsdokumentation

Letztmalig dran rumgefummelt: 20.09.13 03:36:09

Die insgesamt 796 Befehle auf Basis von 158 Grundbefehlen lassen sich in insgesamt 13 Gruppen fassen und wirken dann spezifisch auf Register, Adressen, adressierte Speicherzellen sowie deren Distanzen. Für die Programmierung ist deren innerer Funktionsablauf grundlegend in seiner Bedeutung.

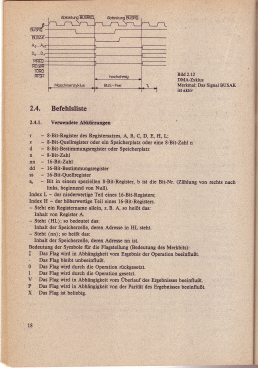

  Funktionale Befehlsdokumentation eingescannt
  0. Alphabetische Befehlsübersicht und Beschreibung
  1. Ladebefehle
  2. Austauschbefehle
  3. Stapelbefehle
  4. CALL- und JUMP-Befehle sowie Rückkehr
  5. RESTART-Befehle
  6. Arithmetikbefehle
  7. Logische Befehle
  8. SET- und RESET-Befehle
  9. Schiebe- und Rotationsbefehle
10. Interruptsteuerungsbefehle
11. CPU-Steuerung
12. Ein- und Ausgabebefehle
13. Blockbefehle

Quellen: Praktische Mikrocomputertechnik

Befehle werden dem Mikroprozessor in Form von Binärwörtern zugeführt. Diese können 1 bis 4 Byte umfassen. Jeder Befehl enthält mindestens 2 Aussagen:

welche Operation ist auszuführen?
mit welchen Operanden ist die Operation auszuführen?

Operationsteil

Operanden- und Adressteil

Bei Ein-Byte-Befehlen sind Operationsteil und Operandenteil zu einem Byte zusammengefasst. Befehle können in verschiedenen Sprachen beschrieben werden!

Viele Befehle beeinflussen die FLAG-Register der CPU - hier die Einzelwirkung

Dabei können die Operanden direkt gegeben sein, in den meisten Fällen ist jedoch die Adresse der Operanden gegeben. Somit besteht ein Befehl aus:

durch vollständige Beschreibung des Befehlsinhaltes, z. B.: Addiere den Inhalt des Registers C zum Akkumulatorinhalt A
durch Abkürzung des Befehles mit einer "Mnemonik', z. B.: ADD C
in Maschinensprache als Bitwert oder in der vereinfachenden hexadezimalen Schreibweise, z.B.: 10000001 R = 81 H.

Es werden folgende Symbole sowie Vereinbarungen zur Kennzeichnung allgemeiner Operanden benutzt:

r	Inhalt eines der Register A, B, C, D, E, H, L Inhalt des Speicherplatzes, dessen Adresse im Registerpaar HL steht, M = (HL)
n	8-bit-Konstante oder 8-bit-Portadresse umfasst die Operanden r, a, vielfach auch n
nn	16-bit-Konstante oder 16-bit Speicherplatzadresse
(nn)	Inhalt des Speicherplatzes mit der Adresse nn
d	bei indizierter Adressierung (IX, IY) 8-bit-Abstandswert in Zweierkomplementdarstellung (d von -128 bis +127)
e	bei relativen Sprüngen 8-bit-Abstandswert in Zweierkomplementdarstellung (e von -126 bis +129). Achtung: In Operationskode ist e-2 einzusetzen, da PC vor der Addition mit e bereits um 2 erhöht wurde.

Funktionale Befehlsübersicht schnell mal eingescannt

Das hier nun sind die Detailbeschreibungen - gut - Laufzeiten (also Taktzyklen) fehlen - die kann man aber in den entsprechenden Referenzen finden. Für ungefähre - also unsere Operationen gilt: je höher die Taktfrequenz, um so schneller die Befehlsabarbeitung - Laufzeiten sind für unsere theoretischen Betrachtungen nicht wirklich wichtig ;-)

Funktionale Befehlsübersicht des Z80-Prozessors

0. Befehlsübersicht

Zum eigentlichen Programmieren von Mirorechnern auf Grundlage des Z80-Systems und egal auf welcher Ebene, ist die Kenntnis der Funktionsweise der einzelnen Befehle von geradezu herausragender Bedeutung. Ohne die Kenntnis ist insbesondere strukturiertes Programmieren nicht möglich, da keine Befehle auf Hochsprachenbasis vorhanden sind. Vielmehr ist nur die korrekte Auswertung der einzelnen Flag-Bits zur Programmsteuerung möglich (aber auch hinreichend).
*Object-Code*	*Beschreibung*	*Kurzbeschreibung*	*Link auf vollständige OP-Code-Liste*	*Allgemeine Befehlsbeschreibung und FLAG-Wirkung*	*Detaillierte Funktionsbeschreibung*
*ADC*	*Add through CARRY-Flag*	*Addiert 8-Bit Werte sowie den Inhalt des CARRY-Flag zu A*	*siehe hier*	*siehe hier*	*siehe hier*
*ADD*	*Add*	*Addiert 8-Bit Werte zu A, ZERO, SIGN, PARITY sowie EVEN-Bit werden in Abhängigkeit gesetzt*	*siehe hier*	*siehe hier*	*siehe hier*
*AND*	*Logical And*	*Bitweise AND-Logik von 8-Bit Werten sowie A (Zielbit gleich 1, wenn beide der beteiligten Bits gleich 1)*	*siehe hier*	*siehe hier*	*siehe hier*
*BIT*	*Test Bit*	Zielbit wird auf 1 verglichen, wenn Ergebnis wahr, dann ZERO-FLAG gleich 0, sonst 1	*siehe hier*	*siehe hier*	*siehe hier*
*CAC*	*Call On CARRY*	*Aufruf eines Unterprogrammes, wenn CARRY gleich 1*	*siehe hier*	*siehe hier*	*siehe hier*
*CAM*	*Call M*	*Aufruf eines Unterprogrammes, welches durch HL adressiert wird*	*siehe hier*	*siehe hier*	*siehe hier*
*CANC*	*Call On Not CARRY*	*Aufruf eines Unterprogrammes, wenn CARRY gleich 0*	*siehe hier*	*siehe hier*	*siehe hier*
*CALL*	*Call*	*Aufruf eines Unterprogrammes*	*siehe hier*	*siehe hier*	*siehe hier*
*CANZ*	*Call On Not ZERO*	*Aufruf eines Unterprogrammes, wenn ZERO gleich 0*	*siehe hier*	*siehe hier*	*siehe hier*
*CAP*	*Call On PARITY*	*Aufruf eines Unterprogrammes, wenn PARITY gleich 0*	*siehe hier*	*siehe hier*	*siehe hier*
*CAPE*	*Call On PARITY Even*	*Aufruf eines Unterprogrammes, wenn Ergebnis-Byte paarig*	*siehe hier*	*siehe hier*	*siehe hier*
*CAPO*	*Call On PARITY Odd*	*Aufruf eines Unterprogrammes, wenn Ergebnis-Byte unpaarig*	*siehe hier*	*siehe hier*	*siehe hier*
*CAZ*	*Call On ZERO*	*Aufruf eines Unterprogrammes, wenn ZERO gleich 1*	*siehe hier*	*siehe hier*	*siehe hier*
*CCF*	*Complement CARRY Flag*	*Negieren des CARRY-Flags*	*siehe hier*
*CMP*	*Compare*	*Bitweise Vergleich von 8-Bit Werten mit A*	*siehe hier*		*siehe hier*
*CPD*	*Compare And Decrement*	Vergleichen und um 1 vermindern
*CPDR*	*Compare Decrement And Repeat*	Vergleichen und um 1 vermindern und wiederholen, bis BC=0
*CPI*	*Compare And Increment*	Vergleichen und um 1 erhöhen
*CPIR*	*Compare Increment And Repeat*	Vergleichen und um 1 erhöhen bis BC=0
*CPL*	*Complement*	*Achtung: Es wird die Negation gebildet*		*siehe hier*
*DAA*	*Decimale Adjust Accumulator*	*BCD-Korrektur des Akkumulators nach arithmetischen Operationen*		*siehe hier*
*DEC*	*Decrement*	*Verringern um genau eins*	*siehe hier*	*siehe hier*
DI	*Disable Interrupt*	*Interrupt sperren*	*siehe hier*
*DJNZ*	*Decrement And Jump Relative On Not ZERO*	*verminder B um 1 und springe relativ*	*siehe hier*	*siehe hier*
EI	*Enable Interrupt*	*Interrupt freigeben*	*siehe hier*
EX	*Exchange*	*Registerpaar mit Alternativregisterpaar tauschen*	*siehe hier*		*siehe hier*
*EXX*	*Extended Exchange*	*Registersatz mit Alternativregistersatz tauschen*	*siehe hier*		*siehe hier*
*HALT*	*HALT*	*HALT*	*siehe hier*
*IM0*	*Interrupt-Mode 0*	*nur Interrptbetriebsart 0 möglich (NMI wird weiterhin angenommen)*	*siehe hier*		*siehe hier*
*IM1*	*Interrupt-Mode 1*	*Interrptbetriebsart 0 und 1 möglich (NMI wird weiterhin angenommen)*	*siehe hier*		*siehe hier*
*IM2*	*Interrupt-Mode 2*	*Interrptbetriebsart 1 und 2 möglich (NMI wird weiterhin angenommen)*	*siehe hier*		*siehe hier*
IN	*Input Extern Device*	*Bytebreites Einlesen von externem Gerät (PIO, SIO, CTC, DMA)*
*INC*	*Increment*	*Erhöhen des Zieles um eins*		*siehe hier*
*IND*	*Intput Extern Device And Decrement*	*der über C andressierte Gerätekanal wird eingelesen und in die durch HL adressierte Speicherzelle abgelegt, B wird um eins erniedrigt, HL um eins erniedrigt*
*INDR*	*Intput Extern Device Decrement And Repeat*	der über C andressierte Gerätekanal wird eingelesen und in die durch HL adressierte Speicherzelle abgelegt, B wird um eins erniedrigt, HL um eins erniedrigt und solange fort gefahren, bis B=0
*INF*	*Intput Extern Device in F*	Inhalt des externen Geräts mit 8 Bit Breite ins FLAG-Register lesen
*INI*	*Intput Extern Device And Increment*	*der über C andressierte Gerätekanal wird eingelesen und in die durch HL adressierte Speicherzelle abgelegt, B wird um eins erniedrigt, HL um eins erhöht*
*INIR*	*Intput Extern Device Increment And Repeat*	der über C andressierte Gerätekanal wird eingelesen und in die durch HL adressierte Speicherzelle abgelegt, B wird um eins erniedrigt, HL um eins erhöht und solange fortgefahren, bis B=0
*JMP*	*Jump*	*unbedingter absoluter Sprung zum Ziel*	*siehe hier*
*JPC*	*Jump On CARRY*	*bedingter absoluter Sprung zum Ziel, wenn CARRY gesetzt*	*siehe hier*
*JPM*	*Jump M*	*unbedingter absoluter Sprung Programmstelle , welche durch HL adressiert wird (L - niederwertiger Teil der Zieladresse, H - höherwertiger Teil der Zieladresse)*	*siehe hier*
*JPNC*	*Jump On Not CARRY*	*bedingter absoluter Sprung zum Ziel, wenn CARRY nicht gesetzt*	*siehe hier*
*JPNZ*	*Jump On Not ZERO*	*bedingter absoluter Sprung zum Ziel, wenn ZERO nicht gesetzt*	*siehe hier*
*JPP*	*Jump On Parity*	*bedingter absoluter Sprung zum Ziel, wenn PARITY gesetzt*	*siehe hier*
*JPPE*	*Jump On Parity Even*	*bedingter absoluter Sprung zum Ziel, wenn EVEN gesetzt (Anzahl 1 gerade)*	*siehe hier*
*JPPO*	*Jump On Parity Odd*	*bedingter absoluter Sprung zum Ziel, wenn EVEN nicht gesetzt (Anzahl 1 ungerade)*	*siehe hier*
*JPZ*	*Jump On ZERO*	*bedingter absoluter Sprung zum Ziel, wenn ZERO gesetzt*	*siehe hier*
*JRC*	*Jump Relative On CARRY*	*relativer Sprung zum Ziel, wenn CARRY gesetzt*	*siehe hier*
JR	*Jump Relative*	*unbedingter relativer Sprung zum Ziel,*	*siehe hier*
*JRNC*	*Jump Relative On Not CARRY*	*relativer Sprung zum Ziel, wenn CARRY nicht gesetzt*	*siehe hier*
*JRNZ*	*Jump Relative On Not ZERO*	*relativer Sprung zum Ziel, wenn ZERO nicht gesetzt*	*siehe hier*
*JRZ*	*Jump Relative On ZERO*	*relativer Sprung zum Ziel, wenn ZERO gesetzt*	*siehe hier*
LD	*Load*	Lade 8- oder 16-Bit-Register	*siehe hier*
*LDD*	*Load And Decrement*	*Lade die die durch HL adressierte Speicherzelle mit dem Inhalt der durch DE adressierten Speicherzelle, erniedrige HL sowie DE um eins*			*siehe hier*
*LDDR*	*Load Decrement And Repeat*	*Lade die die durch HL adressierte Speicherzelle mit dem Inhalt der durch DE adressierten Speicherzelle, erniedrige HL sowie DE um eins, vermindere BC um eins, wiederhole bis BC=0*			*siehe hier*
*LDI*	*Load And Increment*	*Lade die die durch HL adressierte Speicherzelle mit dem Inhalt der durch DE adressierten Speicherzelle, erhöhe HL sowie DE um eins*			*siehe hier*
*LDIR*	*Load Increment And Repeat*	*Lade die die durch HL adressierte Speicherzelle mit dem Inhalt der durch DE adressierten Speicherzelle, erhöhe HL sowie DE um eins, vermindere BC um eins, wiederhole bis BC=0*			*siehe hier*
*NEG*	*Negation*	*Achtung: Es wird das Zweikomplement gebildet*		*siehe hier*
*NOP*	*No Operation*	keine Operation der CPU (Füllbefehl) Refresh wird aufrecht erhalten, Zeit zur Befehlsabarbeitung wird benötigt
OR	*Logical OR*	*Bitweise OR-Logik von 8-Bit Werten sowie A (Zielbit gleich 1, wenn mindestens eines der beteiligten Bits gleich 1)*		*siehe hier*
*OTDR*	*Output Extern Device Decrement And Repeat*	*Lade die die durch C adressierte Geräteadresse mit dem Inhalt des Registers A*			*siehe hier*
*OTIR*	*Output Extern Device Increment And Repeat*	*auf den über C andressierte Gerätekanal wird der durch HL adressierte Speicherinhalt ausgegeben, B wird um eins erniedrigt, HL um eins erhöht und solange fort gefahren, bis B=0*			*siehe hier*
*OUT*	*Output Extern Device*	Ausgabe eine Datenmusters aus 8-Bit-Datenquelle auf externes Gerät (PIO, SIO, CTC, DMA) mit C als Register mit Geräteadresse
*OUTD*	*Output Extern Device Decrement*	Ausgabe eine Datenmusters aus 8-Bit-Datenquelle auf externes Gerät (PIO, SIO, CTC, DMA) mit C als Register mit Geräteadresse - anschließendes Verringern von C			*siehe hier*
*OUTI*	*Output Extern Device Increment*	Ausgabe eine Datenmusters aus 8-Bit-Datenquelle auf externes Gerät (PIO, SIO, CTC, DMA) mit C als Register mit Geräteadresse - anschließendes Erhöhen von C			*siehe hier*
*POP*	*Pop*	*gruppenweises Zurückladen der Registerinhalte von den durch den Stackpointer adressierten RAM-Zellen*
*PUSH*	*Push*	*gruppenweises Schreiben der Registerinhalte in die durch den Stackpointer adressierten RAM-Zellen*
*RES*	*Reset Bit*	*Setzen des Zielbits auf 0*
*RET*	*Return*	unbedingte Rückkehr aus Unterprogramm (Rückkehradresse vom Stack geholt, SP um zwei vermindert)	*siehe hier*	*siehe hier*
RC	*Return On CARRY*	Rückkehr aus Unterprogramm, wenn CARRY-Bit gesetzt, Aktualisierung des PC via SP - SP um zwei vermindert	*siehe hier*	*siehe hier*
RM	*Return On Sign (Mathematical)*	Rückkehr aus Unterprogramm, wenn SIGN-Bit gesetzt (die letzte Opertion war eine logische oder arithmetische), Aktualisierung des PC via SP - SP um zwei vermindert	*siehe hier*	*siehe hier*
*RNC*	*Return On Not CARRY*	Rückkehr aus Unterprogramm, wenn CARRY-Bit nicht gesetzt, Aktualisierung des PC via SP - SP um zwei vermindert	*siehe hier*	*siehe hier*
*RNZ*	*Return On Not ZERO*	Rückkehr aus Unterprogramm, wenn ZERO-Bit nicht gesetzt, Aktualisierung des PC via SP - SP um zwei vermindert	*siehe hier*	*siehe hier*
RP	*Return On Parity*	Rückkehr aus Unterprogramm, wenn PARITY-Bit gesetzt, Aktualisierung des PC via SP - SP um zwei vermindert	*siehe hier*	*siehe hier*
*RPE*	*Return On Not Parity Even*	Rückkehr aus Unterprogramm, wenn Parität der letzten arithmetischen oder logischen Operation gerade, Aktualisierung des PC via SP - SP um zwei vermindert	*siehe hier*	*siehe hier*
*RPO*	*Return On Not Parity Odd*	Rückkehr aus Unterprogramm, wenn Parität der letzten arithmetischen oder logischen Operation ungerade, Aktualisierung des PC via SP - SP um zwei vermindert	*siehe hier*	*siehe hier*
RZ	*Return On ZERO*	Rückkehr aus Unterprogramm, wenn ZERO-Bit gesetzt, Aktualisierung des PC via SP	*siehe hier*	*siehe hier*
*RETI*	*Return From Interrupt*	Rückkehr aus Interruptservice-Routine, Aktualisierung des PC via SP	*siehe hier*	*siehe hier*
*RETN*	*Return From Non Mascable Interrupt*	Rückkehr aus NMI-Interruptservice-Routine, Aktualisierung des PC via SP	*siehe hier*	*siehe hier*
RL	*Rotation Left*	*Bitweise Linksrotation durch das Ziel-Byte*	*siehe hier*	*siehe hier*
*RLA*	*Rotation Left Arithmetical*	Bitweise Rotation des Ziel-Bytes um eine Stelle nach links	*siehe hier*	*siehe hier*
*RLC*	*Rotation Left Through CARRY*	Bitweise Rotation des Ziel-Bytes um eine Stelle nach links durch das CARRY-Bit	*siehe hier*	*siehe hier*
*RLD*	*Rotation Left Accumulator And M*		*siehe hier*	*siehe hier*
RR	*Rotation Right*		*siehe hier*	*siehe hier*
*RRA*	*Rotation Right Arithmetical*		*siehe hier*	*siehe hier*
*RRC*	*Rotation Right Through CARRY*		*siehe hier*	*siehe hier*
*RRCA*	*Rotation Right CARRY Accumulator*		*siehe hier*	*siehe hier*
*RRD*	*Rotation Right Accumulator And M*		*siehe hier*	*siehe hier*
*RST*	*Restart*	*Aufruf einer Kurzrufadresse*
*SBC*	*Subtraction Through CARRY*			*siehe hier*
*SCF*	*Set CARRY Flag*	*CARRY-Bit wird auf "1" gesetzt*		*siehe hier*
*SET*	*Set Bit*	*Ziel-Bit wird auf "1" gesetzt*
*SLA*	*Shift Left Arithmetical*		*siehe hier*	*siehe hier*
*SRA*	*Shift Right Arithmetical*		*siehe hier*	*siehe hier*
*SRL*	*Shift Right Logical*		*siehe hier*	*siehe hier*
*SUB*	*Subtraction*	*Subtrahiert 8-Bit Werte von A*		*siehe hier*
*XOR*	*Exclusive OR*	*Bitweise XOR-Logik von 8-Bit Werten sowie A (Zielbit gleich 1, wenn bei den beteiligten Bits gleich)*		*siehe hier*

Alphabetische Befehlsübersicht

1. Ladebefehle (Transportbefehle)

	LD steht für LOAD - lade Ziel mit Inhalt von Quelle, wobei immer in der reihenfolge verfahren wird: Lade Ziel mit Quelle - dies gilt auch dann, wenn einer der beteiligten Adressaten 16 Bit breit sein sollte.
	*Transport von Daten erfolgt immer von Quelle zum Ziel*
	*r ist ein 8-Bit-Register, d ist eine relative Verschiebung, n ist ein Absolutwert und nn ist eine 16-Bit Adresse*
	*Technische Beschreibung der Ladegruppe*

*Ziel*	B	C	D	E	H	L	M	A	n
LD B,	40	41	42	43	44	45	46	47	06 n
LD C,	48	49	4A	4B	4C	4D	4E	4F	0E n
LD D,	50	51	52	53	54	55	56	57	16 n
LD E,	58	59	5A	5B	5C	5D	5E	5F	1E n
LD H,	60	61	62	63	64	65	66	67	26 n
LD L,	68	69	6A	6B	6C	6D	6E	6F	2E n
LD M,	70	71	72	73	74	75	76	77	36 n
LD A,	78	79	7A	7B	7C	7D	7E	7F	3E n
LD (IX+d),	DD 70 d	DD 71 d	DD 72 d	DD 73 d	DD 74 d	DD 75 d		DD 77 d	DD 36 d n
LD (IY+d),	FD 70 d	FD 71 d	FD 72 d	FD 73 d	FD 74 d	FD 75 d		FD 77 d	FD 36 d n
LD I,								ED 47
LD R,								ED 4F

Übersicht 8-Bit Ladelbefehle

Ziel BC DE HL SP IX IY (nn)

LD x, nn 01 nn 11 nn 21 nn 31 nn DD 21 nn FD 21 nn

LD x, (nn) ED 4B nn ED 5B nn 2A nn ED 78 nn DD 2A nn FD 2A nn
LD (nn), x ED 43 nn ED 53 nn 22 nn ED A3 nn DD 22 nn FD 22 nn

LD (SP), x F9 DD F9 FD F9 ED 7B nn

LD A, x 32 nn DD 77 d FD 77 d 3A nn

LD B, x DD 46 d FD 46 d

LD C, x DD 4E d FD 4E d

LD D, x DD 56 d FD 56 d

LD E, x DD 5E d FD 5E d

LD H, x DD 66 d FD 66 d

LD L, x DD 6E d FD 6E d

LD BC, x ED 48 nn

LD DE, x ED 5B nn

LD HL, x 2A nn

Übersicht 16-Bit Ladelbefehle

Befehl LDD LDDR LDI LDIR

ED AB ED B8 ED A0 ED B0

Spezielle Ladelbefehle

Blocktransferbefehle - können effektiver vom DMA ausgeführt werden, sofern vorhanden

Lade Dercrementiere (bzw. Incrementiere) und Wiederhole

Daten werden solange vom durch (HL) indizierten Speicherplatz auf den durch (DE) indizierten gebracht, bis BC 0 enthält

wenn HL = 0200H, DE = 0600H sowie BC = 0008H sei, dann wird der Inhalt von 0200H bis 0207H auf 0600H bis 0607H kopiert

2. Austauschbefehle

EX steht für EXCHANGE - Austauschen

*Austauschbefehl*	Code
EX DE, HL	EB
EX AF	08
EXX	D9
EX (SP), HL	E3
LD SP, HL	F9
EX (SP), IX	DD E3
EX (SP), IY	FD E3

Austauschbefehle

3. Stapelbefehle

PUSH - "drücke" den Inhalt eines Registerpaares auf den Speicherplatz
POP - "heißmachen" des Inhaltes eines Registerpaares vom Speicherplatz

	*der Inhalt eines Doppelregisters wird in den Kellerspeicher (Stapelspeicher - Stack) gebracht oder von dort geholt*
	*der höherwertige Teil des Registers kommt auf die Zelle SP-1, der niederwertige auf SP-2 - beim Wiederherstellen umgekehrt*
	*nach der Ausführung ist der Stackpointer um zwei erniedrigt*
	*Stapelbefehle existieren nur für die Hauptregister, um den Alternativregistersatz auf dem Stapel zu verwalten, muss mit dem EXCHANGE-Befehl umgeschalten werden*
	*die FLAGs werden nicht beeinflusst, erhalten jedoch mit POP AF den Inhalt für F, welcher auf dem Stapel abgelegt war*

*Mnemonic-Code*	Befehl
PUSH AF	F5
PUSH BC	C5
PUSH DE	D5
PUSH HL	E5
PUSH IX	DD E5
PUSH IY	FD E5
POP AF	F1
POP BC	C1
POP DE	D1
POP HL	E1
POP IX	DD E1
POP IY	FD E1

Übersicht Stapelbefehle

4. CALL- und JUMP-Befehle sowie Rückkehr aus Unterprgrammen

JUMP - "springe" zu einer neuen Zieladresse
CALL - "aufrufen" eines Unterprogrammes

*Mnemonic-Code*	unbedingt	C	NC	Z	NZ	PE	PO	M	P
JP	C3 nn	DA nn	D2 nn	CA nn	C2 nn	EA nn	E2 nn	FA nn	F2 nn
CALL	CD nn	DC nn	D4 nn	CC nn	C4 nn	EC nn	E4 nn	FC nn	F4 nn
RET	C9	D8	D0	C8	C0	EB	E0	F8	F0
JR	18 e	38 e	30 e	28 e	20 e
DJNZ					10 e
JMP (HL)	E9

Übersicht CALL-Befehle

Jump relative

DJNZ Decrement B and Jump relative on not ZERO

5. RESTART-Befehle

RST 00H	RST 08H	RST 10H	RST 18H	RST 20H	RST 28H	RST 30H	RST 38H
C7	CF	D7	DF	E7	EF	F7	FF

Übersicht RESTART-Befehle

6. Arithmetik-Befehle

DAA	CCF	SCF	CPL	NEG
27	3F	37	2F	ED 44

Übersicht der speziellen arithmetischen-Befehle

DAA Decimal Adjust Accumulator

CCF

SCF

CPL Complement

NEG Negation (führt aber das Zweierkomplement aus)

Übersicht 16-Bit Arithmetikbefehle-Befehle

B C D E H L M A n BC DE HL SP IX IY (IX+d) (IY+d)

ADD 80 81 82 83 84 85 86 87 C6 n DD 86 d FD 86 d

ADC 88 89 8A 8B 8C 8D 8E 8F CE n DD 8E d FD 8E d
ADD HL,nn 09 19 29 39

ADD IX,nn DD 09 DD 19 DD 29 DD 39

ADD IY,nn FD 09 FD 19 FD 29 FD 39

ADC HL,nn ED 4A ED 5A ED 6A ED 7A

SUB 90 91 92 93 94 95 96 97 D6 n DD 96 d FD 96 d

SBC 98 99 9A 9B 9C 9D 9E 9F DE n DD 9E d FD 9E d

SBC HL ED 42 ED 52 ED 62 ED 72

INC 04 0C 14 1C 24 2C 34 3C 03 13 23 33 DD 23 FD 23 DD 34 d FD 34 d

DEC 05 0D 15 1D 25 2D 35 3D 0B 1B 2B 3B DD 2B DD 2B DD 35 d FD 35 d

Übersicht 8-Bit Arithmetikbefehle-Befehle

Register A ist in jedem Falle einer der beteiligten Operanden und Ziel der Operation

FLAG-Wirkung beachten

7. Logische Befehle

B C D E H L M A n

AND A0 A1 A2 A3 A4 A5 A6 A7 E6 n

XOR A8 A9 AA AB AC AD AE AF EE n
OR B0 B1 B2 B3 B4 B5 B6 B7 F6 n

CMP B8 B9 BA BB BC BD BE BF FE n

Übersicht RESTART-Befehle

Register A ist in jedem Falle einer der beteiligten Operanden und Ziel der Operation

FLAG-Wirkung beachten

8. Bittest-, SET- und RESET-Befehle

	B	C	D	E	H	L	M	A
BIT 0	CB 40	CB 41	CB 42	CB 43	CB 44	CB 45	CB 46	CB 47
BIT 1	CB 48	CB 49	CB 4A	CB 4B	CB 4C	CB 4D	CB 4E	CB 4F
BIT 2	CB 50	CB 51	CB 52	CB 53	CB 54	CB 55	CB 56	CB 57
BIT 3	CB 58	CB 59	CB 5A	CB 5B	CB 5C	CB 5D	CB 5E	CB 5F
BIT 4	CB 60	CB 61	CB 62	CB 63	CB 64	CB 65	CB 66	CB 67
BIT 5	CB 68	CB 69	CB 6A	CB 6B	CB 6C	CB 6D	CB 6E	CB 6F
BIT 6	CB 70	CB 71	CB 72	CB 73	CB 74	CB 75	CB 76	CB 77
BIT 7	CB 78	CB 79	CB 7A	CB 7B	CB 7C	CB 7D	CB 7E	CB 7F

Übersicht Bittest-Befehle

B C D E H L M A

SET 0 CB C0 CB C1 CB C2 CB C3 CB C4 CB C5 CB C6 CB C7

SET 1 CB C8 CB C9 CB CA CB CB CB CC CB CD CB CE CB CF
SET 2 CB D0 CB D1 CB D2 CB D3 CB D4 CB D5 CB D6 CB D7

SET 3 CB D8 CB D9 CB DA CB DB CB DC CB DD CB DE CB DF

SET 4 CB E0 CB E1 CB E2 CB E3 CB E4 CB E5 CB E6 CB E7

SET 5 CB E8 CB E9 CB EA CB EB CB EC CB ED CB EE CB EF

SET 6 CB F0 CB F1 CB F2 CB F3 CB F4 CB F5 CB F6 CB F7

SET 7 CB F8 CB F9 CB FA CB FB CB FC CB FD CB FE CB FF

Übersicht Bitsetz-Befehle

B C D E H L M A

RES 0 CB 80 CB 81 CB 82 CB 83 CB 84 CB 85 CB 86 CB 87

RES 1 CB 88 CB 89 CB 8A CB 8B CB 8C CB 8D CB 8E CB 8F
RES 2 CB 90 CB 91 CB 92 CB 93 CB 94 CB 95 CB 96 CB D7

RES 3 CB 98 CB 99 CB 9A CB 9B CB 9C CB 9D CB 9E CB 9F

RES 4 CB A0 CB A1 CB A2 CB A3 CB A4 CB A5 CB A6 CB A7

RES 5 CB A8 CB A9 CB AA CB AB CB AC CB AD CB AE CB AF

RES 6 CB B0 CB B1 CB B2 CB B3 CB B4 CB B5 CB B6 CB B7

RES 7 CB B8 CB B9 CB BA CB BB CB BC CB BD CB BE CB BF

Übersicht Bit-Rücksetz-Befehle

9. Schiebe- und Rotations-Befehle

	B	C	D	E	H	L	M	A	(IX+d)	(IY+d)
RLC	CB 00	CB 01	CB 02	CB 03	CB 04	CB 05	CB 06	CB 07	DD CB d 06	FD CB d 06
RRC	CB 08	CB 09	CB 0A	CB 0B	CB 0C	CB 0D	CB 0E	CB 0F	DD CB d 0E	FD CB d 0E
RL	CB 10	CB 11	CB 12	CB 13	CB 14	CB 15	CB 16	CB 17	DD CB d 16	FD CB d 16
RR	CB 18	CB 19	CB 1A	CB 1B	CB 1C	CB 1D	CB 1E	CB 1F	DD CB d 1E	FD CB d 1E
SLA	CB 20	CB 21	CB 22	CB 23	CB 24	CB 25	CB 26	CB 27
SRA	CB 28	CB 29	CB 2A	CB 2B	CB 2C	CB 2D	CB 2E	CB 2F	DD CB d 2E	FD CB d 2E
SLL	CB 38	CB 39	CB 3A	CB 3B	CB 3C	CB 3D	CB 3E	CB 3F	DD CB d 26	FD CB d 26
RRA								1F
RLCA								07
RLD								ED 6F
RRCA								0F
RRD								ED 67

Übersicht Schiebe- und Rotations--Befehle

10. Interruptsteuerungsbefehle

DI	EI	IM0	IM1	IM2	RETI	RETN
F3	FB	ED 46	ED 56	ED 5E	ED 40	ED 45

Übersicht der Interruptsteuerungs-Befehle

DI Disable Interrupt
II Enabled Interrupt
IM0 - IM2 Interrptmode
RETI Return from Interrup
RETN Return from NMI

11. CPU-Steuerungsbefehle

NOP	HALT
00	76

Übersicht RESTART-Befehle

NOP No Operation
HALT Stoppt das gesamte System auf dem augenblicklichen Zustand nach Ausführung des vollständigen Befehls (also nicht sofort!)

12. Ein- und Ausgabebefehle

	B	C	D	E	H	L	F	A	n
IN	ED 40	ED 48	Ed 50	ED 58	ED 60	ED 68	ED70	ED 78	DB n
OUT	ED 41	ED 49	ED 51	ED 59	ED 61	ED 69		ED 79	D3 n

Übersicht IN/OUT-Befehle

13. Blockbefehle

	Befehls-Code
LDI	ED A0
LDIR	ED B0
LDD	ED A8
LDDR	ED B8
CPI	ED A1
CPIR	ED B1
CPD	ED A9
CPDR	ED B9
INI	ED A2
INIR	ED B2
IND	ED AA
INDR	ED BA
OUTI	ED A3
OTIR	ED B3
OUTD	ED AB
OTDR	ED BB

Übersicht der Blockbefehle-Befehle

Blockladebefehle wirken auf alle 8-Bit Register jeweils gruppenweise (ausgenommen Akkumulator)

Flag-Wirkung finden Sie hier

Der LC-80 Simulator

POLYCOMPUTER

Z80-CPU

Mnemonic-Code-Notation

höhere Programmierwerkzeuge

... und so funktioniert ein Computer

die beliebte alphabetisch sortierte Schnell-Liste

die beliebte numerisch sortierte Schnell-Liste

Allgemeine FLAG-Wirkung

FLAG-Wirkung auf OP-Code-Gruppen

Alphabetisch sortierte Dokumentation

FLAG Teile I

FLAG Teile 2

Allgemeine Funktionssymbolik

Aktuelles sowie weiterentwickeltes Betriebssystem

LC-80 Interruptsystem

Blockschaltbild eines Einchiprechners

Assembler-Programmierung

zur Hauptseite

... dieser Text wurde nach den Regeln irgendeiner Rechtschreibreform verfasst - ich hab' irgendwann einmal beschlossen, an diesem Zirkus nicht mehr teilzunehmen ;-)

„Dieses Land braucht eine Steuerreform, dieses Land braucht eine Rentenreform - wir schreiben Schiffahrt mit drei „f“!“

Diddi Hallervorden, dt. Komiker und Kabarettist

*Ziel*	BC	DE	HL	SP	IX	IY	(nn)
LD x, nn	01 nn	11 nn	21 nn	31 nn	DD 21 nn	FD 21 nn
LD x, (nn)	ED 4B nn	ED 5B nn	2A nn	ED 78 nn	DD 2A nn	FD 2A nn
LD (nn), x	ED 43 nn	ED 53 nn	22 nn	ED A3 nn	DD 22 nn	FD 22 nn
LD (SP), x			F9		DD F9	FD F9	ED 7B nn
LD A, x	32 nn				DD 77 d	FD 77 d	3A nn
LD B, x					DD 46 d	FD 46 d
LD C, x					DD 4E d	FD 4E d
LD D, x					DD 56 d	FD 56 d
LD E, x					DD 5E d	FD 5E d
LD H, x					DD 66 d	FD 66 d
LD L, x					DD 6E d	FD 6E d
LD BC, x							ED 48 nn
LD DE, x							ED 5B nn
LD HL, x							2A nn

	*Blocktransferbefehle - können effektiver vom DMA ausgeführt werden, sofern vorhanden*
	*Lade Dercrementiere (bzw. Incrementiere) und Wiederhole*
	*Daten werden solange vom durch (HL) indizierten Speicherplatz auf den durch (DE) indizierten gebracht, bis BC 0 enthält*
	*wenn HL = 0200H, DE = 0600H sowie BC = 0008H sei, dann wird der Inhalt von 0200H bis 0207H auf 0600H bis 0607H kopiert*

	Jump relative
	DJNZ Decrement B and Jump relative on not ZERO

	DAA Decimal Adjust Accumulator
	CCF
	SCF
	CPL Complement
	NEG Negation (führt aber das Zweierkomplement aus)

	Register A ist in jedem Falle einer der beteiligten Operanden und Ziel der Operation
	FLAG-Wirkung beachten

	B	C	D	E	H	L	M	A	n
AND	A0	A1	A2	A3	A4	A5	A6	A7	E6 n
XOR	A8	A9	AA	AB	AC	AD	AE	AF	EE n
OR	B0	B1	B2	B3	B4	B5	B6	B7	F6 n
CMP	B8	B9	BA	BB	BC	BD	BE	BF	FE n

	B	C	D	E	H	L	M	A
SET 0	CB C0	CB C1	CB C2	CB C3	CB C4	CB C5	CB C6	CB C7
SET 1	CB C8	CB C9	CB CA	CB CB	CB CC	CB CD	CB CE	CB CF
SET 2	CB D0	CB D1	CB D2	CB D3	CB D4	CB D5	CB D6	CB D7
SET 3	CB D8	CB D9	CB DA	CB DB	CB DC	CB DD	CB DE	CB DF
SET 4	CB E0	CB E1	CB E2	CB E3	CB E4	CB E5	CB E6	CB E7
SET 5	CB E8	CB E9	CB EA	CB EB	CB EC	CB ED	CB EE	CB EF
SET 6	CB F0	CB F1	CB F2	CB F3	CB F4	CB F5	CB F6	CB F7
SET 7	CB F8	CB F9	CB FA	CB FB	CB FC	CB FD	CB FE	CB FF

	B	C	D	E	H	L	M	A
RES 0	CB 80	CB 81	CB 82	CB 83	CB 84	CB 85	CB 86	CB 87
RES 1	CB 88	CB 89	CB 8A	CB 8B	CB 8C	CB 8D	CB 8E	CB 8F
RES 2	CB 90	CB 91	CB 92	CB 93	CB 94	CB 95	CB 96	CB D7
RES 3	CB 98	CB 99	CB 9A	CB 9B	CB 9C	CB 9D	CB 9E	CB 9F
RES 4	CB A0	CB A1	CB A2	CB A3	CB A4	CB A5	CB A6	CB A7
RES 5	CB A8	CB A9	CB AA	CB AB	CB AC	CB AD	CB AE	CB AF
RES 6	CB B0	CB B1	CB B2	CB B3	CB B4	CB B5	CB B6	CB B7
RES 7	CB B8	CB B9	CB BA	CB BB	CB BC	CB BD	CB BE	CB BF
