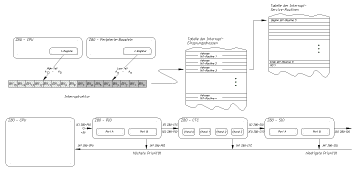

1. Interrupt-Prinzip der Z80 CPU |
|||||||
 |
|
|||||||
|
|
|||||||
|
mehr Interrupt gibt's hier und hier geht's zum MS-DOS-Interrupt | |||||||
|
Interrupts
spielen vor allem in der Echtzeitverarbeitung eine entscheidende Rolle,
tun aber auch in jedem PC fast unbemerkt vom Nutzer ihren Dienst - z.B.:
|
|||||||
|
Was irgendwie gemacht
werden muss, bevor ein Interrupt an einer Z80-CPU wirksam werden kann:
|
|||||||
|
|
| 1. Interruptprinzip der Z80 CPU |
|
|
 |
|
|
Alle Interrupt-Operationen beginnen mit einer Interruptbestätigung. Das ist dadurch gekennzeichnet, dass gleichzeitig IORQ und M1 aktiv sind. Dieser Zustand wird von den peripheren Schaltkreisen dekodiert, und der relevante, den Interrupt anmeldende Schaltkreis liefert einen vorgegebenen, d. h. diesem vorher einprogrammierten Interruptvektor auf den Datenbus. Nach der obligatorischen Rettung des PC bei Interrupt wird durch den Pointer, dessen niederwertiger Teil der gelieferte Vektor und dessen höherwertiger Teil das I-Register bilden, der Speicher adressiert und 2 Byte gelesen, die als Adresse der Interruptserviceroutine in den PC geladen werden. | ||||||||||||||||||||||||||||||||||||||||
 |
Ein Interrupt ist eine Unterbrechung eines gerade ausgeführten Programms, damit der Prozessor auf bestimmte Forderungen reagieren kann. Damit wird ermöglicht, dass mehrere Programme durch eine CPU abgearbeitet werden können, wenn es die äußeren Umstände erfordern. Man lenkt die CPU durch geschaltete Interrupts und geeignete Priorisierung auf die zum Zeitpunkt jeweils wichtigste Aufgabe. Gegenüber einer zyklischen Abfrage, ob eine Aufgabe zu erfüllen ist, werden Zeit und Speicherraum eingespart, da sofort reagiert werden kann und die Latenzzeit nicht durch die Abfrageperiode bestimmt ist. Die zyklische Abfrage wird auch als Polling bezeichnet. Die durch die verschiedenen Interruptvarianten gegebenen Möglichkeiten haben einen effektiven Einfluss auf die Leistungsfähigkeit eines Mikroprozessorsystems. | ||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||
|
Beeinflussung der Interruptfreigabe-Flip Flops |
||||||||||||||||||||||||||||||||||||||||
|
Die Aufgabe eines Interruptsystems besteht darin, auf vorliegende
Interruptanmeldungen aus der Peripherie durch Einschieben einer zugehörigen
Programmfolge (ISR) in das laufende Programm zu reagieren. Die
Interruptbearbeitung von peripheren Geräten stellt die Alternative zur
programmgestützten Peripheriebearbeitung durch zyklische Abfrage (Polling)
dar. Sie ermöglicht eine Bearbeitung auf Anforderung und belastet den
Prozessor zeitlich geringer. Die Einsatzmöglichkeiten werden durch die Länge
des einzuschiebenden Unterprogramms und durch Art und Anzahl der
interruptfähigen Peripherieelemente bestimmt. Damit der Prozessor möglichst
schnell auf eine Interruptanforderung aus der Peripherie reagieren kann,
besitzt die CPU unterschiedlich priorisierte Interrupteingänge. Es ist die
Anmeldung von nichtmaskierbaren Interrupts (NMI) und von maskierbaren
Interrupts (INT) möglich. Ein NMI unterbricht grundsätzlich jede
Programmabarbeitung, während ein INT softwaremäßig gesperrt werden kann und
somit für die Dauer der Sperrung unwirksam bleibt. Die CPU hat die
Möglichkeit der Auswertung eines Interruptvektors, der vom peripheren
Systemelement im Interruptquittierungszyklus erzeugt wird und mit dessen
Hilfe die Startadresse der ISR gebildet werden kann. Hierdurch kann im
Programmablauf auf die Abfrage aller Peripherieelemente nach der Quelle der
Interruptauslösung verzichtet werden. Die Auswahl des zur Anmeldung
kommenden Interrupts bei mehreren Anforderungen durch verschiedene Geräte
erfolgt in der Peripherie durch Bildung einer Interruptprioritätenkette.
Diese Prioritätenkette wird hardwaremäßig durch Kaskadierung der
interruptfähigen Elemente gebildet. Der Prozessor wird also auch bei der
Festlegung der Interruptwertigkeit nicht zusätzlich belastet. Die
Leistungsfähigkeit des Interruptbetriebs wird außerdem durch komfortable
CPUBefehle verbessert, die den Tausch der Registersätze bzw.
Registerrettungsoperationen in den Stackbereich des Hauptspeichers bewirken.
Somit kann nach Ablauf der eingeschobenen ISR der alte
Programmbearbeitungszustand wiederhergestellt werden. Die in den nachfolgenden Abschnitten angeführten Zeitangaben sowie Diskussionen zu Einschwingverhältnissen beziehen sich vordergründig, wegen dessen größerer Verbreitung, auf das 2,5-MHz-System UB880. Es werden aber alle notwendigen Zusammenhänge (Formeln, Parameter) angegeben, so dass unkompliziert auf die Verhältnisse im 4-MHz-System UA880 geschlossen werden kann. |
| 2. Interruptfreigabe und -sperrung der Z80 CPU |
|
|
|
|
|
Für die Bearbeitung von
Unterbrechungsanforderungen sind bei der CPU U880 zwei Interrupteingänge
vorhanden. Diese unterscheiden sich durch Priorität und Maskierbarkeit. Der
NMI (nicht maskierbarer Interrupt) besitzt die höchste Interruptpriorität
und kann per Programm nicht gesperrt werden, so daß die CPU unbedingt ihr
laufendes Programm unterbricht, wenn irgendeine periphere Einheit diesen
Interrupt anfordert. Im allgemeinen ist dieser Interrupt für sehr wichtige
Ereignisse, z. B. Ausfälle, Havarien und andere nichtvorhersehbare
Geschehnisse, reserviert. Der INT (maskierbarer Interrupt) kann per Programm gezielt gesperrt und freigegeben werden. Das kann z. B. notwendig sein, wenn zwar eine Interruptserviceroutine niedriger Priorität abläuft, aber eine Unterbrechung bestimmter Programmteile aufgrund des geforderten Echtzeitverhaltens nicht tragbar ist. Dann wird gerade dieser Programmteil durch Sperrung des maskierbaren Interrupts geschützt. Freigabe bzw. Sperrung werden in einem Flipflop zwischengespeichert. Durch die Befehle EI (ermögliche Interrupt) und DI (sperre Interrupt) wird dieses Flipflop entsprechend gesetzt bzw. rückgesetzt. |
||||||||||||||||||||||||||||||||||||||||
|
Der Prozessor U880 reagiert auf externe Anforderungen zur Unterbrechung
der laufenden Programmfolge mit der nachfolgend dargestellten Priorität:
Die Anforderung des Prozessorbusses durch das Steuersignal BUSRQ dient
zur Ausführung einer DMA-Operation (s. Abschn. 4.3). Dieser direkte
Speicherzugriff kann nach jedem abgearbeiteten Maschinenzyklus in die
Programmbearbeitung eingeschoben werden, wenn das interne BUSRQ-Flipflop
zuvor gesetzt wurde. Der Zustand dieses Flipflops wird in Abhängigkeit vom
Signal am BUSRQ-Eingang der CPU während der steigenden Flanke des letzten
Taktes eines jeden Maschinenzyklus ermittelt. Im Gegensatz hierzu erfolgt
die Auswertung der Zustände der Interruptflipflops (NMI-Flipflop,
INT-Flipflop) nur am Ende des letzten Maschinenzyklus eines vollständig
abgearbeiteten Befehls. Falls zu diesem Zeitpunkt ebenfalls eine
Busanforderung vorliegt, wird diese vorrangig abgearbeitet. |
||||||||||||||||||||||||||||||||||||||||
|
Aus bestimmten noch zu erläuternden Gründen sind in der CPU U880 zwei
Freigabeflipflop enthalten, die IFF1 und IFF2 genannt
werden. Dabei bildet IFF1 das Flipflop, das den Befehlsablauf
direkt beeinflusst. In bestimmten Situationen ist das Zwischenspeichern des aktuellen Inhalts von IFF1 erforderlich. Dafür ist IFF2 vorgesehen. Ein Rücksetzen der CPU bewirkt, dass sowohl IFF1 als auch IFF2 zurückgesetzt werden, so dass die Annahme von Interruptanforderungen gesperrt ist. Durch den Befehl EI kann die Freigabe von maskierbaren Interrupts bewirkt werden. Nach Ausführung des Befehls EI wird die Annahme eines angemeldeten Interrupts so lange gesperrt, bis der dem Befehl EI folgende Befehl ausgeführt ist. Wenn ein Interrupt angenommen wird, werden sowohl IFF1 als auch IFF2 zurückgesetzt, um weitere Unterbrechungen zu verhindern, bis in der Interruptserviceroutine eine Freigabe durch Ausführung des Befehls EI erfolgt. Der Zweck der Verzögerung der Freigabe für die Ausführung eines Befehls ist, zu sichern, dass nach der Freigabe noch ein Rücksprung aus der Interruptserviceroutine (RETI oder RETN) möglich ist. Damit wird ein Einschachteln mehrerer Interruptserviceroutinen vermieden. |
||||||||||||||||||||||||||||||||||||||||
|
In allen bisherigen Fällen war der Inhalt von IFF1 und IFF2 identisch. Bei der Quittierung eines nichtmaskierbaren Interrupts wird einerseits wiederum IFF1 rückgesetzt, um maskierbare Interruptforderungen zu unterbinden; andererseits wird aber der Inhalt von IFF2 nicht verändert. Damit bleibt in der CPU der Interruptfreigabezustand, der vor Einschachtelung der NMI-Bearbeitungsroutine aktuell war, erhalten. Er kann nach Beendigung der NMI-Routine wiederhergestellt werden. Hierzu dient der Rückkehrbefehl RETN, bei dessen Ausführung u. a. IFF2 in IFF1 kopiert wird. Eine weitere Möglichkeit der Testung des IFF2 bieten die CPU-Befehle LD A,I und LD A,R. Bei diesen Befehlen wird der Zustand von IFF2 in das Paritätsflag P/V geladen. Er ist somit testbar und kann für Programmverzweigungen verwendet werden. In Tafel unten sind zusammenfassend alle Aktionen dargestellt, die einen Einfluss auf den Zustand der Interruptfreigabeflipflops haben. | ||||||||||||||||||||||||||||||||||||||||
|
Beeinflussung der Interruptfreigabeflipflops |
| 3. Interrupt-Verhalten der Z80-CPU |
|
|
|
|
|
Neben den beiden
Interrupteingängen besitzt die CPU U880 den
BUSRQ-Steuereingang für die
Busfreigabesteuerung, der insbesondere bei DMA-Betrieb zur Anwendung kommt.
Die CPU reagiert auf Unterbrechungsforderungen über diese drei
Steuereingänge (NMI,
INT,
BUSRQ) mit folgender
Rangfolge:
|
|
Eine Busanforderung kann hierbei von der CPU am Ende eines jeden
Maschinenzyklus bestätigt werden. Demgegenüber erfolgt die Abfrage der
Interruptlinien NMI und
INT nur jeweils am Ende jedes
letzten Maschinenzyklus eines Befehls. Bei der Bestätigung einer
Interruptforderung (NMI bzw.
INT) fügt der Prozessor einen
Quittierungszyklus in die Befehlsbearbeitung ein. Die hierbei durchgeführten
Aktivitäten sind am Ende der Tafel 3.1.13 aufgeführt. Bild unten zeigt
zusammenfassend das CPU-Verhalten bei Unterbrechungsforderungen im Flussbild. Das Zeitverhalten des Prozessors bei einer Busanforderung ist im Bild 3.1.8 dargestellt. Die Einbeziehung des DMA-Betriebs in das Gesamtsystem ist im Abschnitt enthalten. Die CPU-Aktivitäten bei den Interruptbetriebsarten sind nachfolgend zusammengefasst. |
|
|
|
Nichtmaskierbarer Interrupt Nichtmaskierbarer Interrupt. Ein nichtmaskierbarer Interrupt wird jederzeit durch die CPU anerkannt. Der NMI kann asynchron angemeldet werden. Damit wird intern ein Auffangflipflop gesetzt. Die zeitlichen Darstellungen entsprechen in den Relationen zum Takt ansonsten dem INT und sind auf das Auffangflipflop bezogen. Wenn ein NMI anerkannt wird, führt die CPU statt der geholten Instruktion einen Rückstart zur Adresse 0066H aus. Dieser Rückstart entspricht einem implizit adressierten Unterprogrammaufruf auf spezifische Adressen der Seite 0 des Speichers. Man beachte, dass aber keine der sonst vorhandenen acht Rückstartadressen eingesetzt wird. |
|
Maskierbarer Interrupt
Die Ausführung einer durch einen maskierbaren Interrupt (INT) angeforderten
Programmunterbrechung kann programmäßig gesperrt werden. Diese Maskierung
geschieht durch Beeinflussung der CPU-internen Interruptfreigabeflipflops
IFF1 und IFF2. Beide Freigabeflipflops werden durch den Befehl EI gesetzt
und erlauben somit die Ausführung der am INT-Eingang des Prozessors
anstehenden Interruptanmeldung. Das Rücksetzen der Flipflops kann
softwaremäßig durch den Befehl DI erfolgen. Während der Abarbeitung dieser
beiden Befehle wird prozessorintern die Interruptfreigabe gesperrt. Das
bedeutet, dass nach Ausführung dieser Befehle kein
Interruptquittierungszyklus in die Programmfolge eingeschoben werden kann.
Der Sinn dieser Maßnahme besteht darin, dass nach Interruptfreigabe (Befehl
EI) am Ende eines Unterprogramms (z. B. ISR) noch der nachfolgende
Rücksprungbefehl (RET, RETI oder RETN) zum höheren Programmniveau ausgeführt
wird. Eine etwaige Interruptanmeldung wird dann erst in diesem Programmteil
wirksam. Dadurch werden Verschachtelungen der Interruptbedienroutinen
vermieden und der Stackbereich des Speichers weniger belastet. |

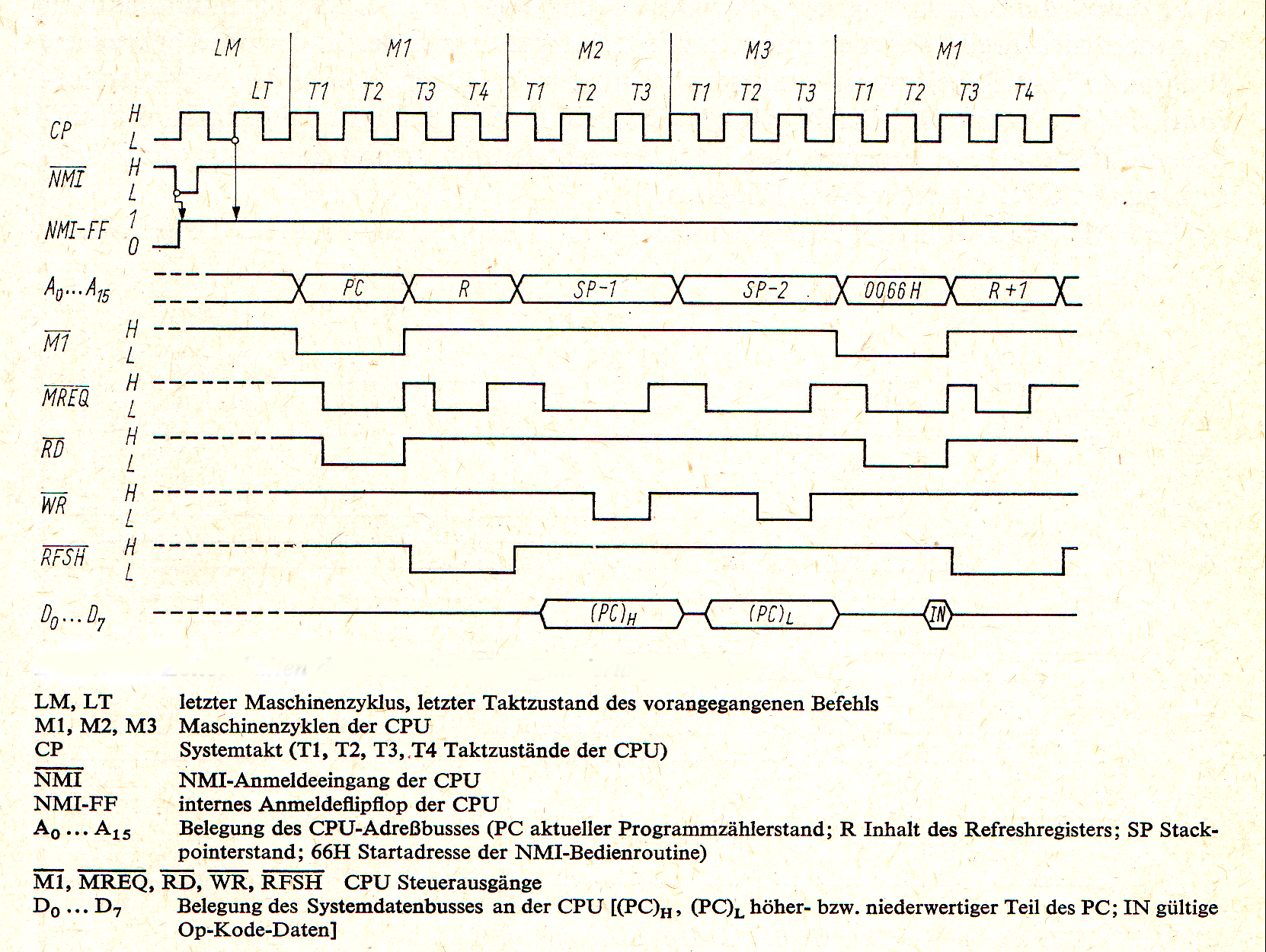

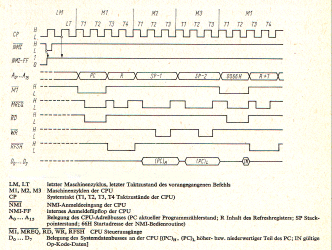

| 4. NMI-Einsprung |
|
|
|
|
|
Der "Non Mascable Interrupt" - also der "nicht maskierbare Interrupt" von im Sinne: "nicht sperrbar", ist die Operation mit absolutem Vorrang vor allen anderen Signalen sowie auch Befehlen. Er wird nach Beendigung des letzten laufenden Befehls in jedem Falle ausgeführt - es sei denn, vorab hat ein anforderndes BUS-Request-Signal BUSRQ | ||||||
|
keinerlei softwaretechnische Vorbereitung notwendig, außer dass auf Adresse 0066H ein sinnvolles Programmstück oder ein Sprung zu selbigem existiert, welches mit ED 45H (RETN) abgeschlossen wird | ||||||
|
hardwaremäßige Unterbrechung höchster Priorität mit Sprung auf Adresse 0066H | ||||||
|
wie der Name schon sagt, kann dieser Interrupt nicht verhindert werden - höchstens das Eingangssignal NMI auf konstantes H-Potential verhindert dessen Nutzung | ||||||
|
die Nutzung des NMI sollte eine Konstante im Programm sein - also sinnvolle Anweisungen direkt ab 0066H einsetzen | ||||||
|
|
||||||
|
Die Ausführung einer NMI-Anmeldung kann programmäßig nicht verhindert
werden. Die laufende Programmabarbeitung wird nach Setzen des internen
NMI-Flipflops sofort im nächsten Befehl durch die Quittierung des Interrupts
unterbrochen, vorausgesetzt, es lag keine BUSRQ-Anmeldung vor. Die Anwendung
dieser höchstwertigen Interruptaumeldung ist deshalb für Rechnerfunktionen
vorbehalten, die eine sehr schnelle Reaktion des Prozessors erfordern.
Beispiele hierfür sind das Reagieren auf bevorstehende Ausfälle der
Rechnerversorgungsspannung und die Bearbeitung von vorrangigen Informationen

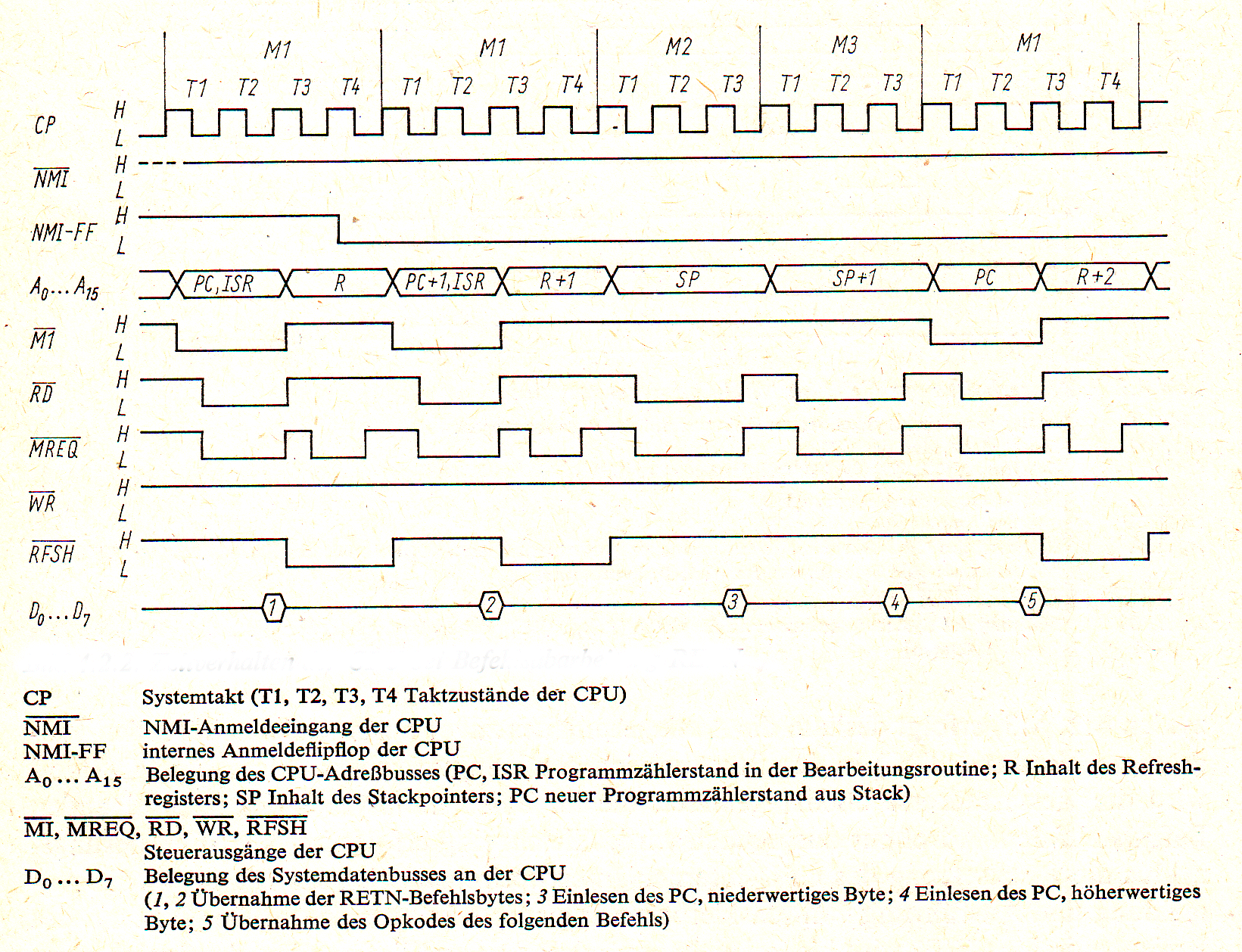

aus der Peripherie (z. B. Alarmsignale). Nach Annahme einer NMI-Anmeldung schiebt der Prozessor einen NMI-Quittierungszyklus in die Befehlsabarbeitung ein. Der Prozessor rettet in diesem Quittierungszyklus den aktuellen maskierbaren Interrupts und setzt den Programmzähler auf die Restartadresse 0066H. Im M1-Zyklus der NMI-Quittierung erfolgt auf dem Adressbus die Ausgabe des letzten, aktuellen Programmzählerstands. Der dadurch im Hauptspeicher adressierte Befehlskode wird aber nicht mehr durch den Datenbus des Prozessors übernommen. Der Befehlsholezyklus (op-rode fetch) wird somit von der CPU ignoriert. Anstelle dieses nicht bearbeiteten Befehls wird prozessorintern ein Restartbefehl zur Programmspeicherzelle 0066H ausgeführt. In den beiden nachfolgenden Maschinenzyklen (Speicherschreibzyklen M2, M3) erfolgt deshalb die Auslagerung des zuvor ausgesendeten aktuellen Programmzählerstands (PC) in den Stackbereich des Hauptspeichers. Als neuer PC-Stand wird die Restartadresse 0066H gebildet, die im Befehlsholezyklus des nachfolgenden Befehls auf dem Adressbus ausgegeben wird. Gleichzeitig erfolgt im NMI-Quittierungszyklus die Rücksetzung des CPU-internen Interruptfreigabeflipflops IFF1, um die Anmeldung und Ausführung von maskierbaren Interrupts zu verhindern. Der Zustand des Freigabeflipflops IFF2 wird hierbei nicht verändert. Dieses Flipflop dient zur Speicherung des Zustands, den IFF1 vor der NMI-Anmeldung einnahm. Der Zustand des Freigabeflipflops IFF2 kann softwaremäßig durch Ausführung entweder des Befehls LD A, I oder des Befehls LD A, R ermittelt werden. Nach Abarbeitung eines dieser Befehle beinhaltet der Wert des Paritätsflags (Bit FZ) den Zustand von IFF2. Die Rückkehr aus der NMI-Bearbeitungsroutine (ISR) in die unterbrochene Programmbearbeitung erfolgt durch den Befehl RETN. Das CPU-Zeitverhalten bei der Ausführung dieses Befehls ist im Bild oben dargestellt. Der Prozessor stellt bei der RETN-Befehlsabarbeitung in Hinsicht auf die Inhalte des Programmzählers und des Stackpointers sowie auf den Interruptbearbeitungszustand der CPU den Programmbearbeitungszustand wieder her, der vor Anmeldung und Ausführung des nichtmaskierbaren Interrupts vorlag. Hierzu speichert er den vor der NMI-Anmeldung aktuellen Programmzählerstand aus dem Stackbereich des Hauptspeichers in die CPU zurück. Durch zweimaliges Inkrementieren des Stackpointers wird ebenfalls der ursprüngliche Wert des SP erreicht. Der PC-Stand in der NMI-Serviceroutine geht verloren. Der Inhalt des Interruptfreigabeflipflops IFF2 wird in das Flipflop IFF1 kopiert. Da das Freigabeflipflop IFF2 durch die Ausführung der NMI-Quittierung und -Bearbeitung nicht automatisch verändert wird, ergibt sich der Interruptbearbeitungszustand, der in der unterbrochenen Programmfolge aktuell war. Voraussetzung hierfür ist jedoch, dass in der NMI-Serviceroutine kein EI- bzw. DI-Befehl erfolgte, da diese Befehle beide Freigabeflipflops beeinflussen. Zur erneuten Freigabe der NMI-Anmeldeleitung erfolgt außerdem die Rücksetzung des CPU-internen NMI-Flipflops. |
| 5. Maskierbarer Interrupt-Mode IM0 |
|
|
|
|
|
Existert eine Freigabe und wurden die entsprechenden Bausteine im Interrupt-Status bei ihrer Programmierung freigeggeben, können sie bei Eintreffen eines externen Ereignisses einen Interrupt im schnellen Mode 0 anmelden. Aus Interruptvektorregister sowie dem Inhalt des betreffenden Interrupt-Adressinhalts des anmeldenden Bausteines ergibt sich eine direkte Adresse, welche nach Beenden des letzten Befehls nach eintreffen des Interrptereignisses aufgerufen wird, nachdem der aktuelle PC auf den Stackpointer abgelegt wurde. | ||||||
|
Diese Mode ist in der Ausführung
ähnlich wie beim Prozessor U808. Die CPU U 880 betrachtet das von der
unterbrechenden Einheit auf dem Datenbus plazierte Wort als Befehl und führt
diesen entsprechend aus. Das bedeutet, dass nach
INT-Annahme nicht der
Speicher angesprochen wird, sondern ein spezieller Interruptcontroller. Es
kann dabei jeder Befehl auf den Datenbus gebracht werden, jedoch sind

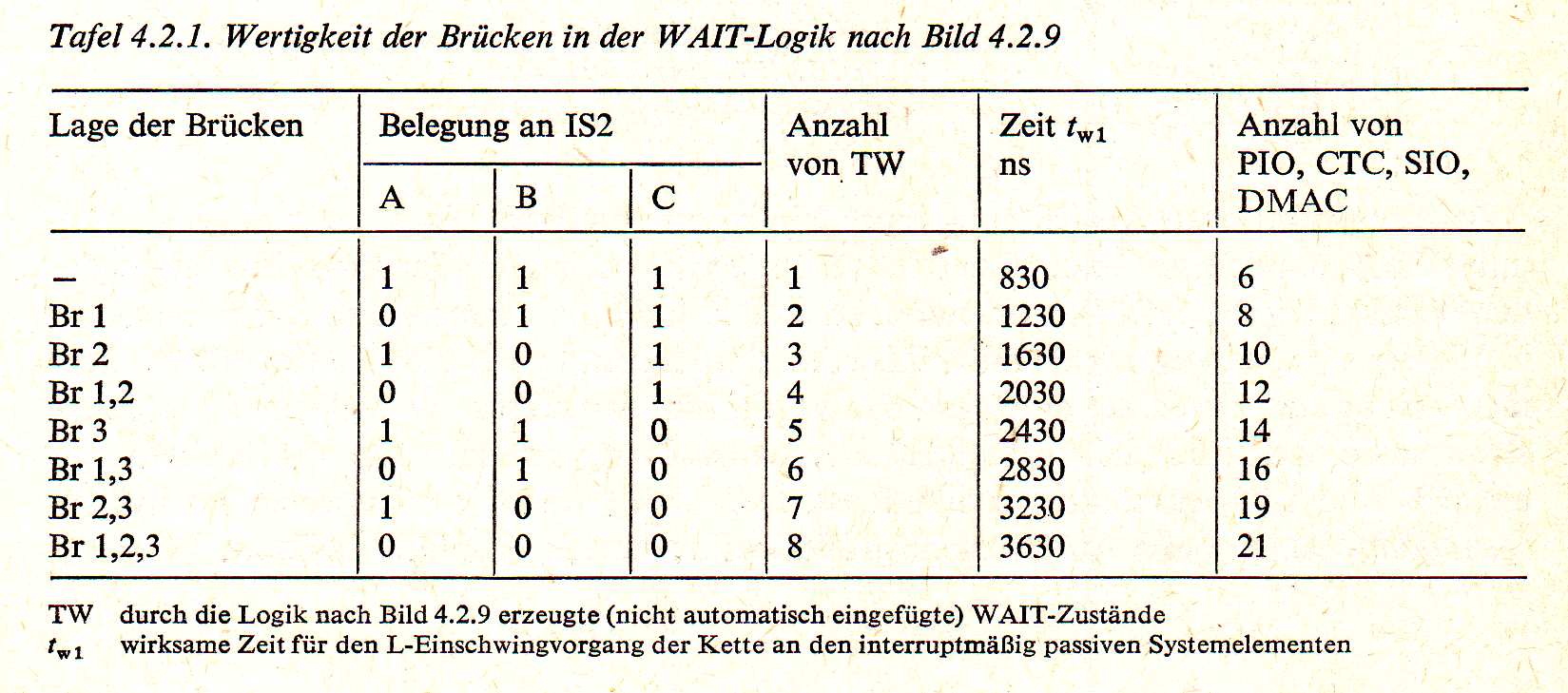

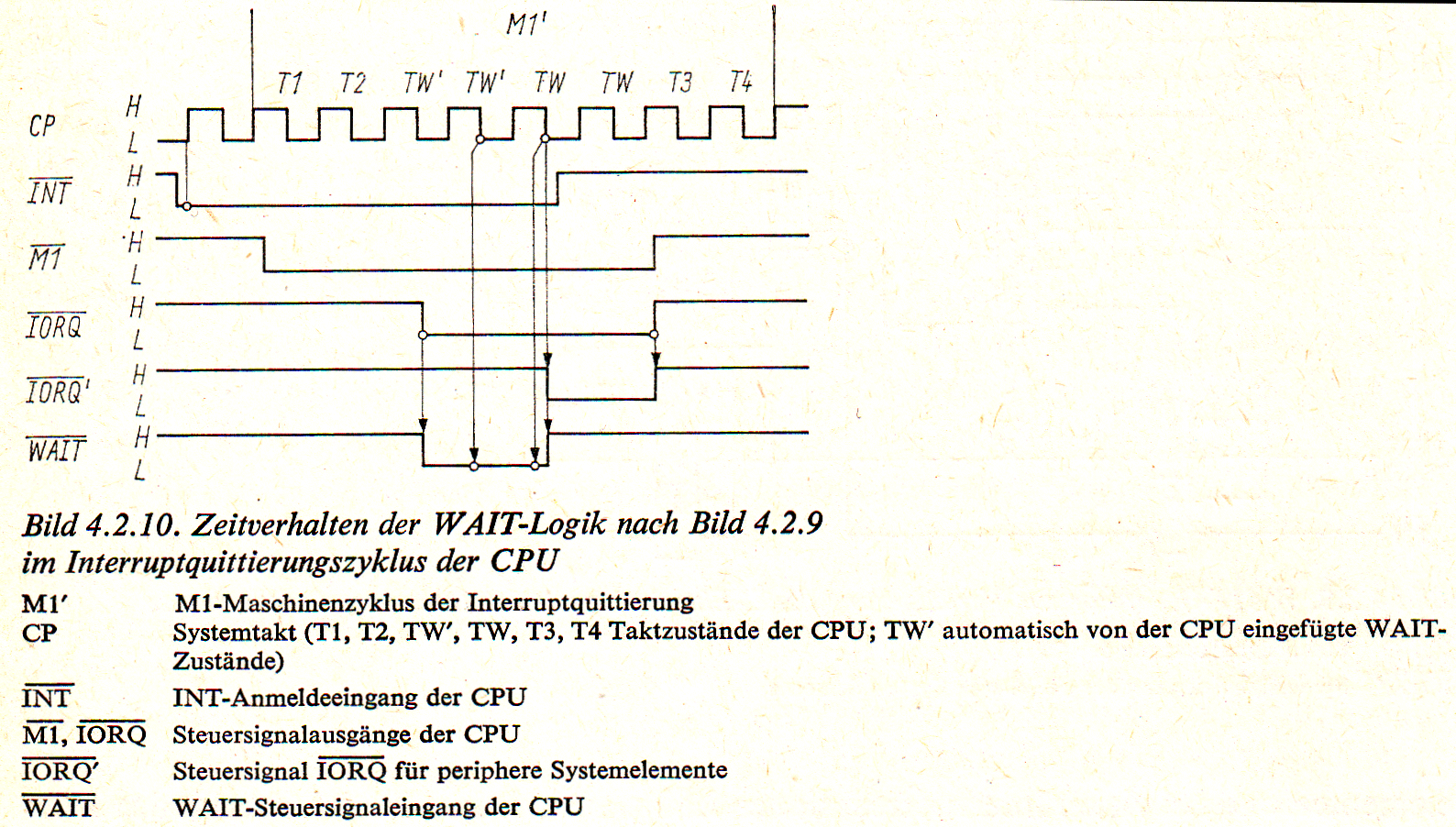

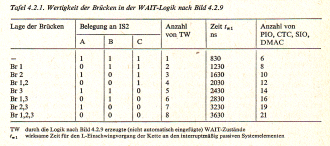

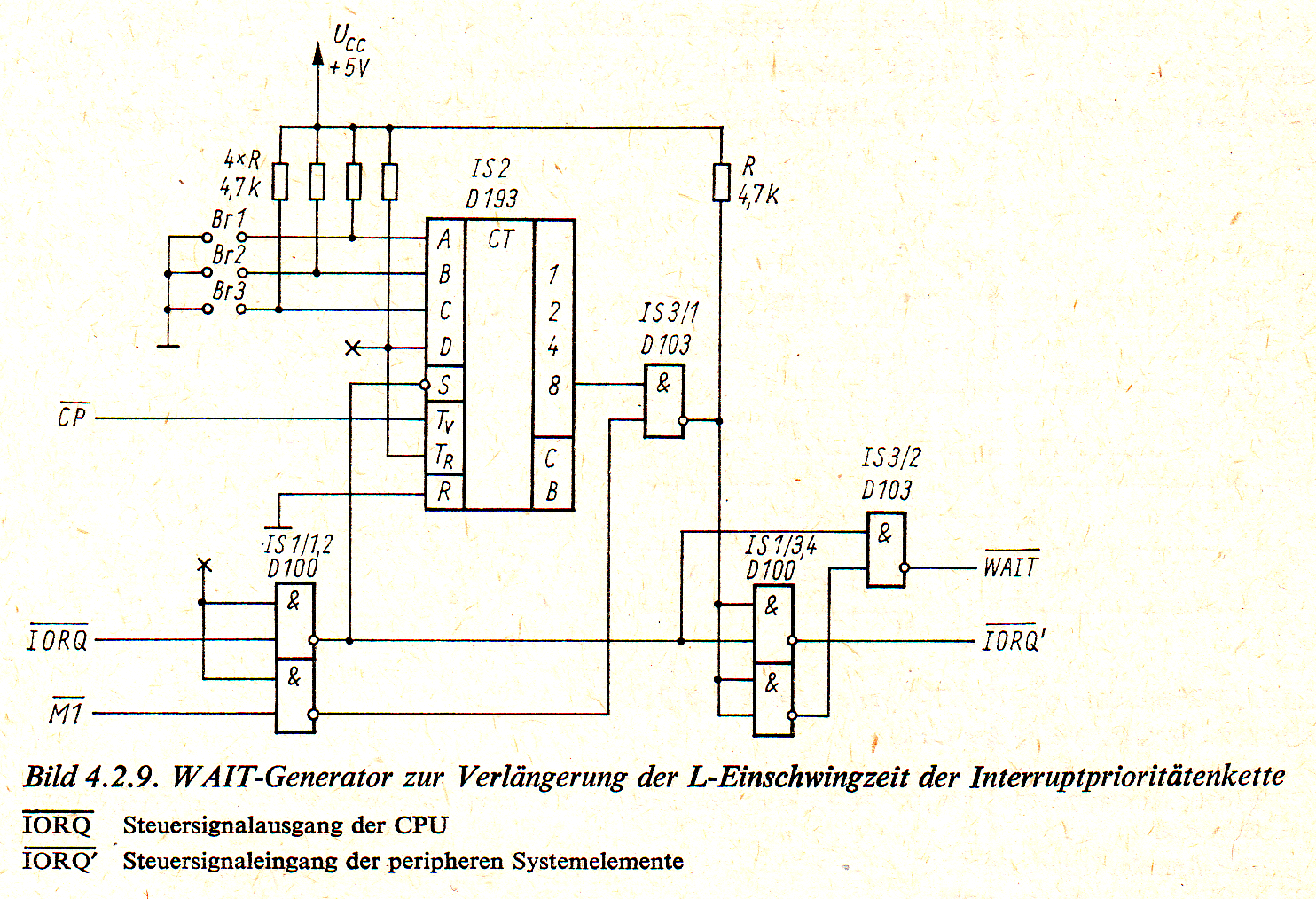

natürlich die Einbytebefehle RST p besonders vorteilhaft. Die CPU fügt in den Bestätigungszyklus automatisch zwei zusätzliche WAIT-Zustände ein, so dass die Befehlsausführung um zwei Taktzustände verlängert ist. Damit ermöglicht die CPU den Aufbau und das Einschwingen einer externen Prioritätskette, unabhängig von den speziellen peripheren Schaltkreisen des Systems U880. Die Ausführung eines RESET durch die CPU veranlasst diese, automatisch die Interruptmode 0 einzunehmen, da das die allgemeine Mode ist. |
||||||
|
Hier wird günstigerweise eine der möglichen Einsprungadressen via Befehl "angesprungen"
- sie lauten im einzelnen:
... dabei spielt der Einsprung auf technisch/theoretisch keine Rolle, da dies einen System-Neustart bedeutet. |
||||||
|
die Kurzrufadressen sollten nicht von anderen Elementen des Betriebssystems genutzt werden | ||||||
|
da die einzelnen Adressen nur im Abstand von 3 Byte liegen, macht es Sinn, hier nur die Bytes einer Sprungadresse (möglichst in den RAM-Bereich - das macht ihre Nutzung flexibel) | ||||||
|
hier sendet der entsprechend anfordernde Baustein selbst den niederwertigen Teil einer Ansprungadresse - der höherwertige Anteil wird aus dem Inhalt des Interrupt-Vektorregisters der CPU entnommen | ||||||
|
das adressierte Byte muss direkt den Befehl enthalten | ||||||
|
mehrere Bausteine sind via Adress-Logik kaskadierbar (max. jedoch 128 Bausteine im Gesamtsystem) | ||||||
|
jeder Kanal verfügt über ein separate Interrupt-Logik, wobei der erste Kanal jedoch grundsätzlich die höhere Priorität besitzt | ||||||
|
Die Interruptbetriebsart IM0 der CPU U880 dient zur Ausführung eines
Befehlskodes, den das interruptanmeldende periphere Element im
Interruptquittierungszyklus auf den Datenbus legt. Das erste Byte (op-code
fetch) der Instruktion wird hierbei in dem durch aktive M1- und IORQ-Signale
gekennzeichneten Maschinenzyklus der Interruptquittierung vom Datenbus
übernommen. Erfordert die Befehlsausführung weitere Befehls- bzw.
Datenzyklen, werden diese als gewöhnliche Maschinenzyklen (memory read,
memory write, input, output) ausgeführt. Sie haben jedoch die Besonderheit,
dass der Befehlszählerstand (PC) jeweils nicht erhöht wird. Der PC-Stand vor
der Interruptanmeldung bleibt somit erhalten. Da dieser ungültige
Programmzählerstand auf dem Adressbus ausgegeben wird, muss hardwaremäßig
abgesichert werden, dass keine Fehlreaktionen im Hauptspeicher bzw. in der
Peripherie ausgelöst werden. Bei Anwendung dieser Interruptbetriebsart
bietet sich der RST-Befehl (restart) zur Ausführung besonders an, da er ein
sehr leistungsfähiger Einbytebefehl ist. Bei hardwaremäßiger Realisierung
der Datenbusübernahme im Interruptquittierungszyklus bleibt bei Verwendung
dieses Befehls der Aufwand in Grenzen. Zudem können durch Spezifizierung der
Bits D3, D4 und D5 des Befehlskodes acht unterschiedliche
Unterprogrammstartadressen (00H, 08H, 10H, 18H, 20H, 28H, 30H, 38H)
aufgerufen werden. Die Interruptbearbeitung in dieser Mode (IMO) ist
zusammenfassend im Bild 4.2.4 dargestellt. Sie wirkt ähnlich wie die
Interruptbearbeitung des Prozessors U808 (s. Abschn. 2.1.). Diese
Interruptbetriebsart ermöglicht deshalb die Nutzung evtl. vorhandener
peripherer Einheiten des Systems U808. Die Interruptbetriebsart IM1 des Prozessors U880 realisiert eine einfache, ohne periphere Unterstützung wirkende Interruptbearbeitung durch Ausführen eines Programmrücksprungs zur Speicherplatzadresse 003811. Hierbei wird automatisch der aktuelle Programmzählerstand durch Laden in den Stackbereich des Speichers gerettet. Im Bild 4.2.5 ist das Zeitverhalten des Interruptquittierungszyklus in dieser Interruptbetriebsart dargestellt. Der Prozessor reagiert in der Mode IM1 ähnlich wie bei der Bearbeitung einer NMI-Anforderung. Der Programmzähler wird jedoch auf den Wert PC = 3811 gesetzt. Die Anwendung dieser Interruptbetriebsart ist deshalb in Mikrorechnern denkbar, die ohne periphere Systemelemente realisiert werden und die nur zwei Interruptebenen benötigen. Als erste Ebene könnte dann der nichtmaskierbare Interrupt verwendet werden, während der in der Mode IM1 betriebene maskierbare Interrupt die zweite Interruptebene darstellt. Die Interruptbearbeitung in der Betriebsart IM1 ist zusammenfassend im Bild 4.2.6 dargestellt. Die Interruptbetriebsart IM2 der CPU U880 ist die leistungsfähigste der drei genannten Moden. Sie führt einen indirekt adressierten CALL-Befehl zu einer beliebigen Programmspeicherzelle im Adressierungsraum aus. Der zur indirekten Adressierung benötigte 16-bit-Pointer wird hierbei aus dem I-Register der CPU (H-Byte) und einem Interruptvektor (L-Byte) gebildet. Dieser Interruptvektor wird im M1-Maschinenzyklus der Interruptquittierung vom Prozessor gelesen. Er muss deshalb zu diesem Zeitpunkt von dem priorisierten, interruptanmeldenden peripheren Gerät auf den Systemdatenbus gelegt werden. Das entsprechende Zeitverhalten ist im Bild 4.2.7 dargestellt. Die Leistungsfähigkeit dieser Interruptmode ist vor allem dadurch gegeben, dass die peripheren Systemelemente U855 (PIO), U856 (SIO), U857 (CTC), U858 (DMAC) den angeforderten Interruptvektor automatisch bei der Quittierung ihrer Interruptanmeldungen aussenden. Somit ist hierfür kein zusätzlicher Hardwareaufwand notwendig. Des weiteren gestattet die Interruptmode IM2 die Zuordnung von Interruptbearbeitungsroutinen (ISR) zu den einzelnen interruptfähigen peripheren Systemelementen. Wegen der Spezifizierung der Interruptvektoren durch die Peripherie können in einem Rechnersystem bei unverändertem I-Register der CPU bis zu 128 verschiedene ISR aufgerufen werden. Hierdurch wird Programmaufwand zur Feststellung des interruptanmeldenden Geräts vermieden. Die Reaktion des Prozessors auf die Interruptanmeldung erfolgt deshalb sehr schnell und leistungsfähig. Die Bearbeitung dieser Interruptbetriebsart durch die CPU ist zusammenfassend im Bild 4.2.8 als Flussbild dargestellt. Da die effektive Anwendung der Interruptmode IM2 durch die Reaktionen der Systemperipherie unterstützt wird, werden die Haupteigenschaften der peripheren Elemente bei der Interruptbearbeitung in dieser Interruptbetriebsart im nachfolgenden Abschnitt näher beschrieben. |
||||||
|
|
||||||
|
| 6. Maskierbarer Interrut - Mode IM1 |
|
|
|
|
Hier wird ein direkter Sprung auf eine feste Adresse ausgeführt - ähnlich wie NMI aber auf die Adresse 0038H |
||||||
|
Diese Mode ist besonders zweckmäßig in Minimalsystemen anzuwenden, da ein weiterer hardwaremäßiger Rückstart genutzt werden kann. Der Rückstart erfolgt zur Adresse 0038H. Das bedeutet, dass die Ausführung identisch zum NMI ist - bis auf die Rückstartadresse 0038H statt 0066H und die Verlängerung in der Ausführung um zwei zugefügte WAIT-Zustände. | ||||||
|
|
||||||

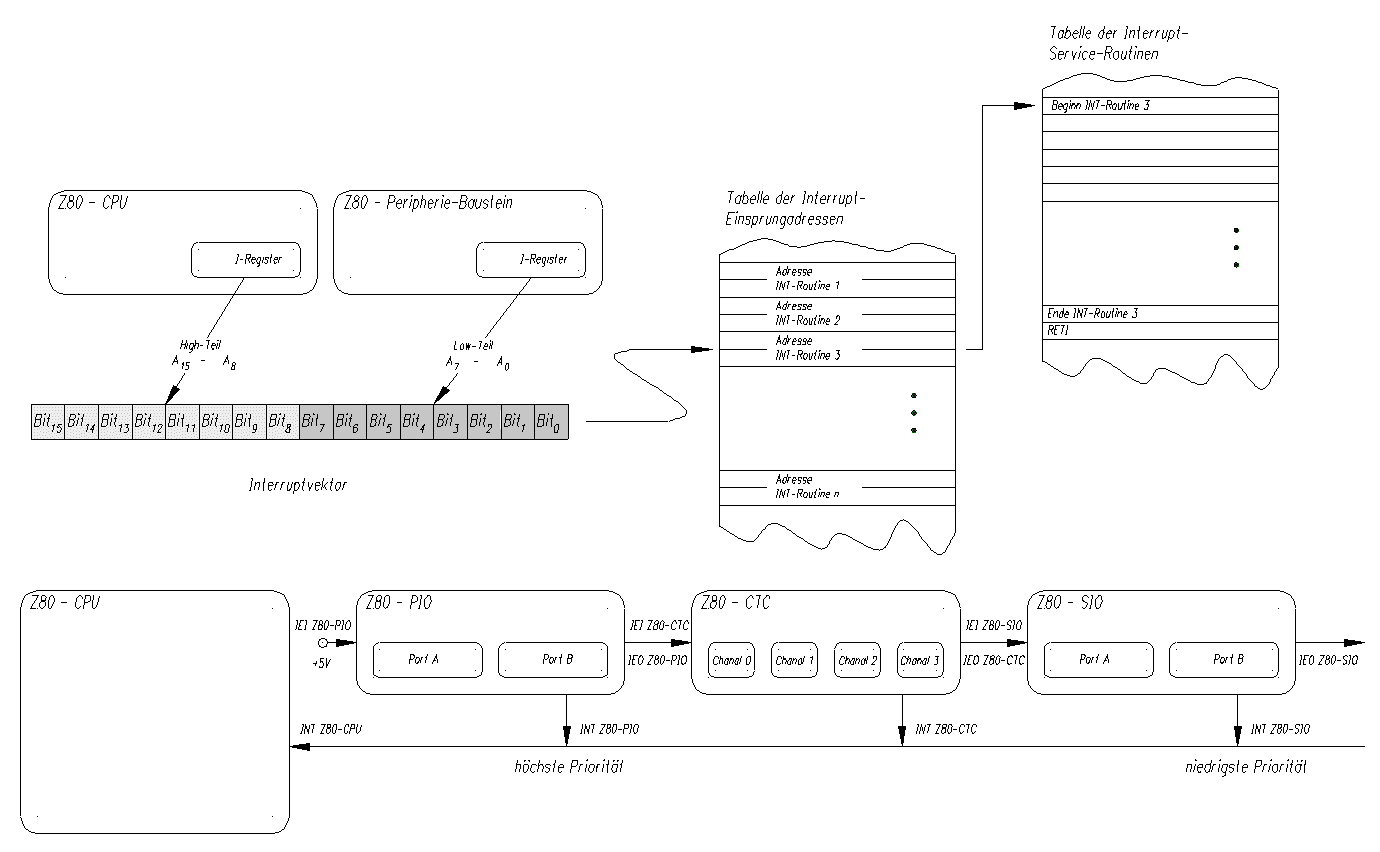

| 7. Maskierbarer Interrupt - Mode IM2 |
|
|
|
|
Hier wird eine 16-Bit Adresse aus Vektoren (Zeiger) zweier Geräte gebildet und das erste eines Zweibyte-Blocks in einer "Interruptvektortabelle" im Speicherbereich angesprungen - dieser repräsentiert dann den Startpunkt der "Interruptserce-Routine" |
||||||
|
Im System U880 ist eine
sehr leistungsfähige Mode in Verbindung mit den zugehörigen
Peripherieschaltkreisen implementiert. Diese Mode ist die leistungsfähigste,
da mit einem einzigen von der unterbrechenden Einheit zu liefernden Byte ein
indirekter Unterprogrammaufruf auf einem beliebigen Speicherplatz
spezifiziert werden kann. Bei Anwendung dieser Mode baut der Programmierer im Speicher eine Tabelle auf, in der die Anfangsadressen der Interruptserviceroutinen stehen. Die Startadressen umfassen 16 bit, belegen also zwei Speicherplätze. Deshalb ist das von der unterbrechenden Einheit gelieferte Byte immer geradzahlig (d0 = 0), und es lassen sich nur 128 Startadressen mit einem Byte definieren. Dieses Byte bildet als Vektor den niederwertigen Teil der Startadresse. Die CPU setzt aus dem I-Register (höherwertiger Teil der Startadresse) und dem Vektor den 16-bit-Pointer zusammen., Bei der Anwendung der Mode 2 ist zu beachten, dass eine geeignete Initialisierung vorausgehen muss, da beim Auftreten eines RESET an der CPU die Mode 0 für Interrupts gesetzt und das I-Register auf den Wert 00H gebracht wird. Das erste Byte, das durch den Pointer adressiert wird, ist der niederwertige Teil der Adresse in der Starttabelle für Interruptserviceroutinen. Für die Ausführung eines Interrupts in dieser Mode werden 19 Taktzustände benötigt. Das teilt sich auf in sieben Taktzustände zum Lesen der 8 bit der unterbrechenden Einheit, sechs, um den Programmzähler zu retten (PUSH) und weitere sechs, um die Sprungadresse zu erhalten. |
||||||
|
durch dieses Verfahren können eine Vielzahl von anfordernden Geräten schnell und komfortabel faktisch auf Unterprogrammtechnik beruhend, bedient werden | ||||||
|
|
||||||
|
|
||||||
|
der höherwertige Teil des Interrptvektors wird über das Interruptvektorregister der Z80-CPU gebildet | ||||||
|
der niederwertige Teil wird über den Interruptvektor des anmeldenden Gerätes zur Verfügung gestellt | ||||||
|
neue Adresse wird auf das erste Byte des Interrptvektors in der Interruptvektortabelle gestellt | ||||||
|
der höherwertige Teil der Zieladresse der Interrptservice-Routine wird über das erste Byte eingetragen | ||||||
|
der niederwertige Teil der Zieladresse der Interrptservice-Routine wird über das zweite Byte eingetragen | ||||||
|
diese Bytes werden ausgelesen und daraus die Startadresse der eigentlichen ISR gebildet |
| 8. Beispielprogramme für den LC-80 |
|
|
|
|
Da die Funktion schon recht komplex ist, ist jede Hilfe willkommen um zu ermitteln, wie Geräte und Prozessoren genau in den einzelnen Unterbrechungsmodi reagieren. Übrigens wollen wir noch immer im Hinterstübchen haben, dass die Z80-CPU aus dem Jahre 1972 stammt - immer noch recht munter, dieses Kerlchen. |
|
| 9. Verwandte Themen |
|
|
|
|
Hier wird ein direkter Sprung auf eine feste Adresse ausgeführt |
|
 zur Hauptseite |
© Samuel-von-Pufendorf-Gymnasium Flöha | © Frank Rost im Oktober 1998 |
|
... dieser Text wurde nach den Regeln irgendeiner Rechtschreibreform verfasst - ich hab' irgendwann einmal beschlossen, an diesem Zirkus nicht mehr teilzunehmen ;-) „Dieses Land braucht eine Steuerreform, dieses Land braucht eine Rentenreform - wir schreiben Schiffahrt mit drei „f“!“ Diddi Hallervorden, dt. Komiker und Kabarettist |
