| 628128; UT621024PC | |
|
Letztmalig dran rumgefummelt: 02.03.04 17:25:50 |

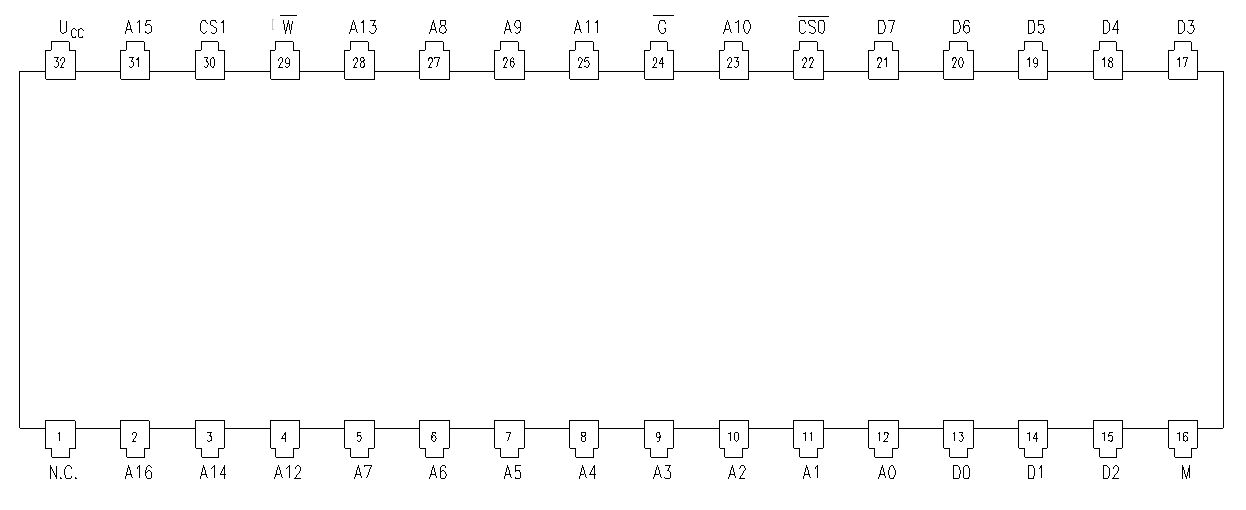

Pin-Belegung des 32-poligen DIL's 628128
Funktion: direkt adressierbarer 128 K 8 Bit SRAM
Technologie: CMOS
Leistungsaufnahme: typ. 225 mW (frequenzabhängig) - im Standby-Modus: 10µW
Zugriffszeit: typabhängig - typ.: 70 ns
Gehäuse: 32 DIP
Ausgänge: TTL-kompatibel - N=5 - Tri State
Hersteller: Hitachi Europe GmbH
direkt adressierbarer Bereich: 00000H - 1FFFFH dies entspricht 00000D - 131071D
Datenbusbreite: 8 Bit
Funktionstabelle
| CS0 | CS1 | W | G | D0 bis D7 | Cycle | Mode |
| H | X | X | X | Hi-2 | - | Not Selected/Standby |
| X | L | X | X | Hi-2 | - | Not Selected/Standby |
| L | H | H | H | Hi-2 | - | Output Disable |
| L | H | H | L | Data Out | Read Cycle | Read |
| L | H | L | H | Data In | Write Cycle 1 | Write |
| L | H | L | L | Data In | Write Cycle 2 | Write |
Technische Parameter
| Kenngröße | Wert | ||
| Eingangsspannung | Umin = 4,5 V | Utyp = 5.0 V | Umax = 5.5 V |
| Gesamtstromaufnahme | IC = 45 mA | ||
