Als Ausgangsstufen für TTL-Treiber existieren außerdem noch Current-mode-Treiber (gesteuerte Konstantstromquelle für Bus-Treiber) und Transistorarraytreiber (Leistungstransistoren mit herausgeführten Anschlüssen), bei denen es entweder auf a) einen symmetrischen Ausgang, b) kürzeste Schaltzeiten, c) großen Treiberstrom (> 60 mA) oder d) auf große Sperrspannung (> 5,5 V) ankommt.

Totem-pole-Ausgang (TP-Ausgang)

Eine TTL-Ausgangsstufe (Gegentakt) mit 2 npn-Transistoren im Schalterbetrieb, wovon stets einer leitend und einer gesperrt ist und die somit den Ausgang mit Masse (Pull-down-Betrieb) oder mit der Speisespannung U_CC (Pull-up-Betrieb) verbindet, heißt Totem-pole-Ausgang (Bilder 5.3 bis 5.6).
Die Bezeichnung ist nur bei TTL-Schaltkreisen üblich. Der Totem-pole-Ausgang gilt als sog. „normaler" TTL-Ausgang und darf mit weiteren TTL-Ausgängen nicht parallel geschaltet werden. Er dient nur zur Ansteuerung weiterer TTL-Eingänge (wird aber auch zur Aufnahme eines Sink-Stromes bei systemfremden Lasten benutzt, deren Speisespannung aber <= 5,5 V sein muss) und ist die am häufigsten anzutreffende Ausgangsstufe bei TTL-Schaltungen.

Von den 600 verschiedenen TTL-Schaltkreistypen haben

• 295 Typen einen Totem-pole-Ausgang (TP),
• 185 Typen einen Tristate-Ausgang (TS),

• 110 Typen einen offenen Kollektorausgang (OC).

In der Regel haben TTL-Schaltkreise ohne besonderen Vermerk einen Totem-pole-Ausgang. In der TTL-Übersicht Anhang I ist zu jedem Schaltkreis die Ausgangsstufe angegeben.

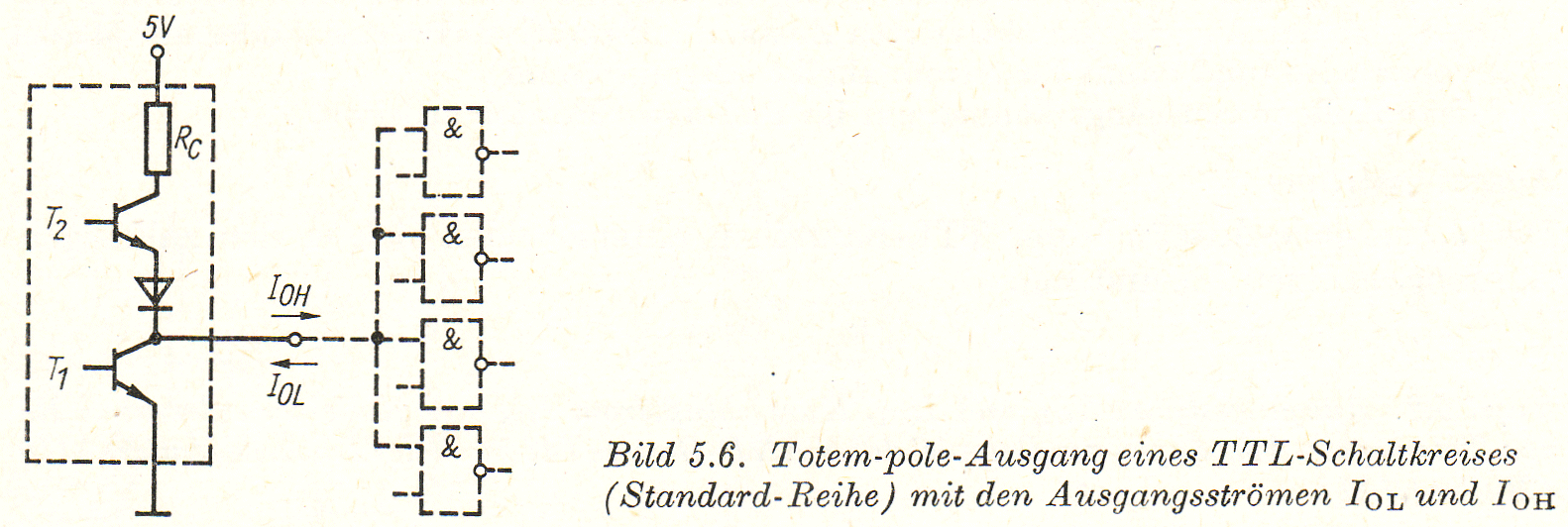

Totem-pole-Ausgang eines TTL-Schaltkreises (Standard-Reihe) mit den Ausgangsströmen I_OL und I_OH

Zum Bild oben

1. Die Transistoren T₁ und T₂ arbeiten als Schalter und werden so angesteuert, dass sie niemals gleichzeitig beide leitend oder gesperrt sind. Sie verbinden den Ausgang entweder mit U_CC oder mit Masse.

2. Ausgangspotential U_O = L
   Der untere Transistor T1 ist leitend und schaltet den Ausgang nach Masse (pull down). Der obere Transistor T2 ist gesperrt. Der in den Ausgang fließende Laststrom wird Sink-Strom genannt (sink Stromsenke). Das Ausgangspotential ist auf Masse herabgezogen (pull down).

3. Ausgangspotential U_O = H
   Der obere Transistor T2 ist leitend und verbindet den Ausgang über den internen Kollektorwiderstand R_C mit U_CC, während der untere Transistor T1 gesperrt ist. Das Ausgangspotential wird auf U_CC hochgezogen (pull up). Der aus dem Ausgang fließende Laststrom ist wesentlich kleiner und wird Source-Strom genannt (source Quelle).

4. Der Totem-pole-Ausgang ist zur Ansteuerung von TTL-Eingängen gedacht. Mit jedem Potentialwechsel kehrt sich die Stromrichtung von I_O um.
   Man kann mit dem Totem-pole-Ausgang aber auch fremde Lasten treiben (Bild unten). Ein Laststrom fließt dann je nach Anschaltung nur bei U_O = L oder bei U_O = H.
