Z80 DMA (in der DDR U858)

Letztmalig dran rumgefummelt: 23.06.16 15:48:09

Implementiert in ein 40-poliges DIL-Gehäuse präsentiert sich die Z80-DMA mit einem 8 Bit breitem Daten-BUS als Direct-Memory-Acces-Controller mit 3 leitungsfähigen Interruptmodi und einem linear adressierbarem Speichervolumen von 64 KByte (das entspricht 65536 Adressen). Die DMA-Einheit verfügt über nur eine 5 Volt-Versorgungsspannung sowie über einen Einphasentakt. Alle Ausgänge sind TTL-kompatibel und können eine Standardlast treiben.

Z80-System

UNIX & Windows war gestern - Z80 ist heute!!!

Z80-DMA

inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-)

Wissen für Fortgeschrittene der Informatik

Informatik-Profi-Wissen

  1. Blockschaltbild und technische Daten
  2. Adressportstruktur
  3. DMA-Programmierung
  4. Interruptprogrammierung
  5. Schaltpläne und Startprogramm-Listings

Warum fiel die Wahl für die Unterrichtsarbeit ausgerechnet auf den Z80 bzw. sein System? Dieser Prozessor sowie sein System vereinigt eine Reihe positiver Merkmale für den Rechentechnik-Einsteiger:

alles funktioniert im Prinzip bis heute unverändert - anders geworden sind:
- wesentlich höhere Taktfrequenzen - die spielen aber eh' erst bei komplexen Algorithmen eine Rolle ;-)
- Cache
- Befehlspipeline
- verbesserter Befehlssatz
- RISC-Architekturen
30-jährige Einsatzzeit und nicht totzukriegen
kostengünstig zu beschaffen
zwischenzeitlich als CMOS-Bauelement mit modernen Taktfrequenzen und als Einchipsystem verfügbar und weiterhin entwickelt
Programme selbst mit professionellen Betriebssystemen (CPM) verfügbar (ausgetestet und fehlerfrei: PASCAL-Compiler, Word-Star, dBase liefen auf Z80!!!)
statischer Prozessor - das heißt, Taktrate niedrig oder ganz STOPP (nicht WAIT - das's was and'res!) - so was geht hier wirklich noch!!!
einfaches Verständnis für die Grundlagen der Prozessorarbeit, da Adressraum noch mit 64K linear - ein unschätzbarer Vorteil für alle Assemblerprogrammierer!!!

Blockschaltbild und technische Daten

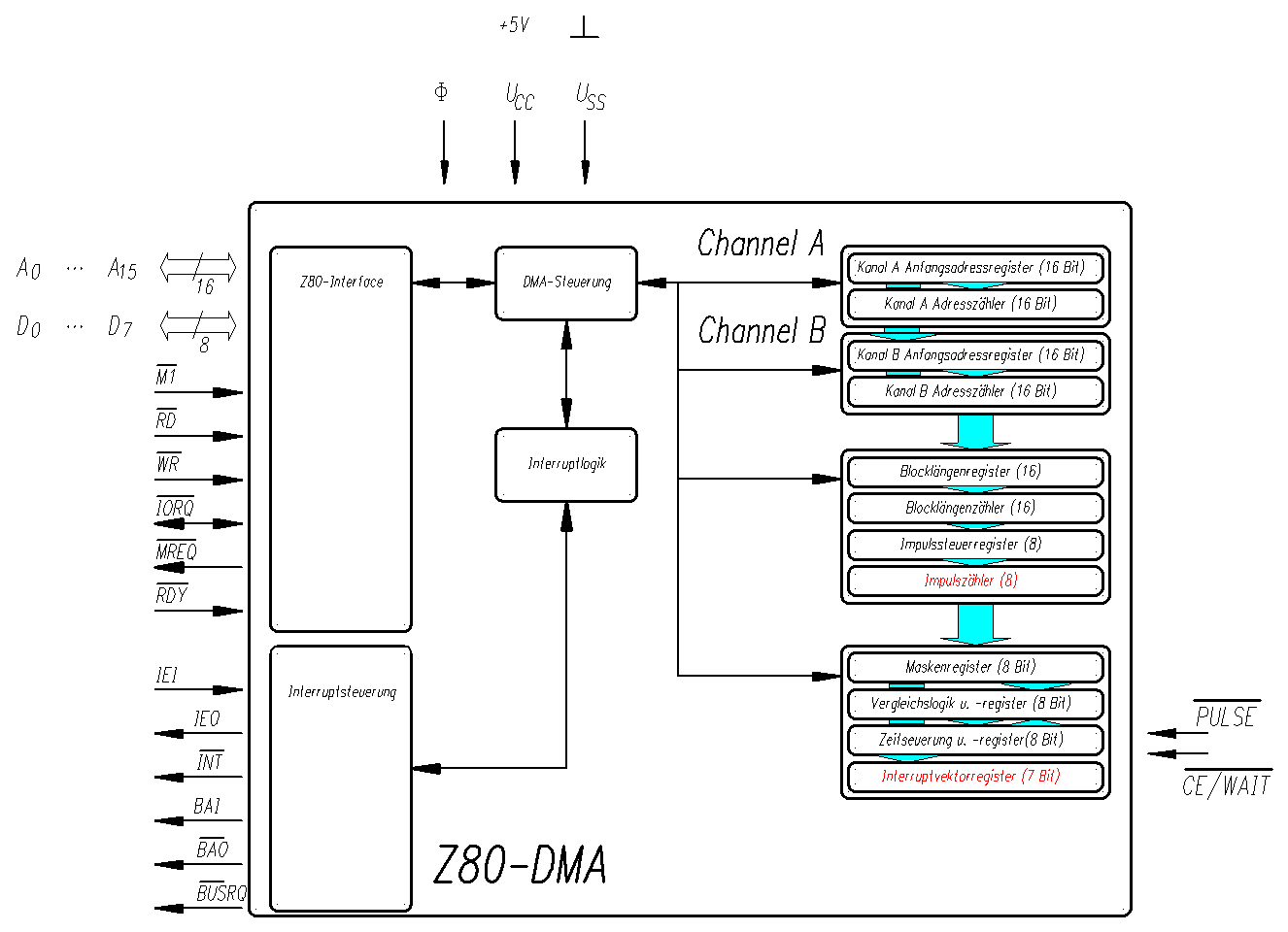

	*Blockschaltbild der Z80 DMAC*
	*Funktionsbeschreibung*
	*Pinbelegung*
	*Technische Daten*
	*Taktdiagramme*
	*Kurzruf- und Interruptfunktion*
	*Schaltpläne*

2.Portstruktur der Z80 DMA (oder CPU U858)

Grundstruktur eines Z80-Mikrorechners

3. DMA-Programmierung


	*Registersatz*
	*Alphabetische Liste des Z80 Befehlssatzes*
	*Numerische Liste des Z80 Befehlssatzes*
	*Allgemeine Funktionssymbolik*
	*FLAG-Wirkung auf Befehle*

4. Interruptprogrammieung

Alpha-Liste

Erläuterung:
Befehlsliste

5. Schaltpläne und Startprogramme

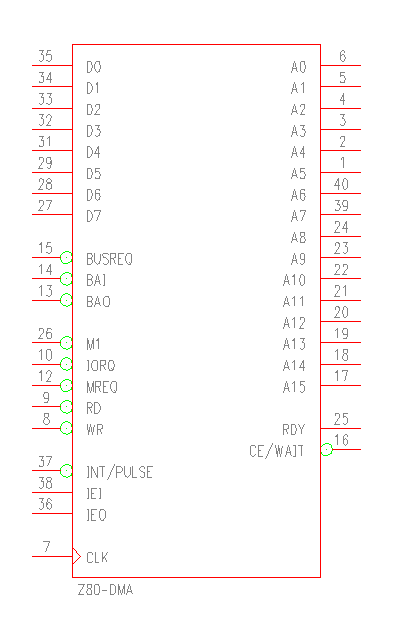

	*Schaltplansymbol des Z80 DMA*
	die einzelnen BUS-Systeme werden immer als "Strang" zusammengefasst - deshalb auch die zusammengehörigen Komponenten am Schaltsymbol so angefügt
	Unsere "Hello World"-Anwendung sollte jetzt funktionieren.
