Elektrische Schaltungen sind die Grundlage der gesamten Elektrotechnik, wenn man von den dazu benötigten Bauelementen einmal absieht. Grundlage der Schaltungstechnik ist übrigens das Vorhandensein elektrischer Leiter - aber ebenso das von elektrischen Isolatoren.
Alle Stoffe leiten prinzipiell elektrischen Strom, sie tun dies nur in Abhängigkeit von den Umgebungsbedingungen mehr oder weniger gut. Stoffe, die den elektrischen Strom gut zu leiten vermögen, bezeichnet man als „Leiter“ (Metalle, Säuren, Laugen und all diejenigen Stoffe, welche leitfähige Teilchen freisetzen (z. B. Salzlösungen)), Stoffe, bei denen dies weniger der Fall ist sind die „Isolatoren“ (Papier, Holz, Plast). Ohne Isolatoren wäre übrigens kein zielgerichteter Stromfluss möglich - sie sind genauso wichtig, wie die eigentlichen Leiter.
Schaltungen sehen oft viel komplizierter aus, als sie für den kundigen Fachmann sind. Jedes elektrische oder elektronische Bauelement bekommt ein Symbol zugeordnet - sein Schaltzeichen. Diese werden sinnvoll und möglichst übersichtlich auf einer Zeichenfläche angeordnet und anschließend durch Striche, welche die Leitungsverbindungen repräsentieren, miteinander so verbunden, dass sie eine sinnvolle Funktion erfüllen.

• alle Leitungen sind gerade und werden rechtwinklig (nicht schräg) abgeknickt

• Eintragungen (Zahlen, Zeichen) werden von unten oder von rechts lesbar eingetragen

• alle Linienführungen und Eintragungen werden mit Bleistift vorgenommen

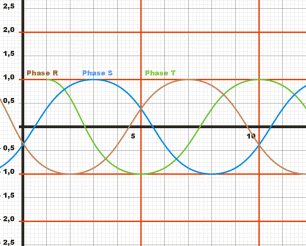

In der Praxis sind die kompliziertesten Schaltungen nur verzwickte Kombinationen von Reihen- und Parallelschaltungen. Auch die aus der Dreiphasen-Wechselstromtechnik bekannten Dreieck- und Sternschaltung sind von diesen abgewandelt.
Gute und richtige Schaltpläne sind für den Aufbau, die Suche von Fehlern und die Entwicklung kompliziertester elektronischer Schaltkreise in elektrischen sowie elektronischen Geräten unentbehrliche Helfer. In der Industrie werden sie über Computer entwickelt und durch Plotter (das sind Zeichengeräte, die eine Stift über Papier größeren Formats führen können) gezeichnet.

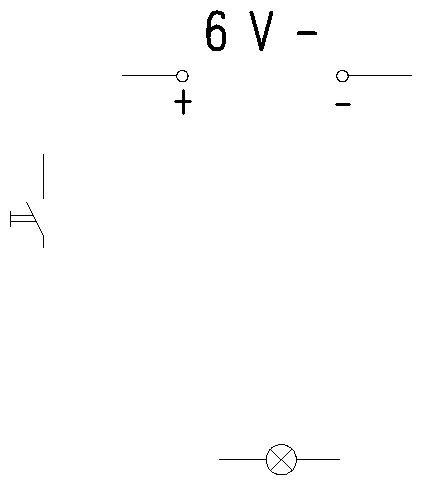

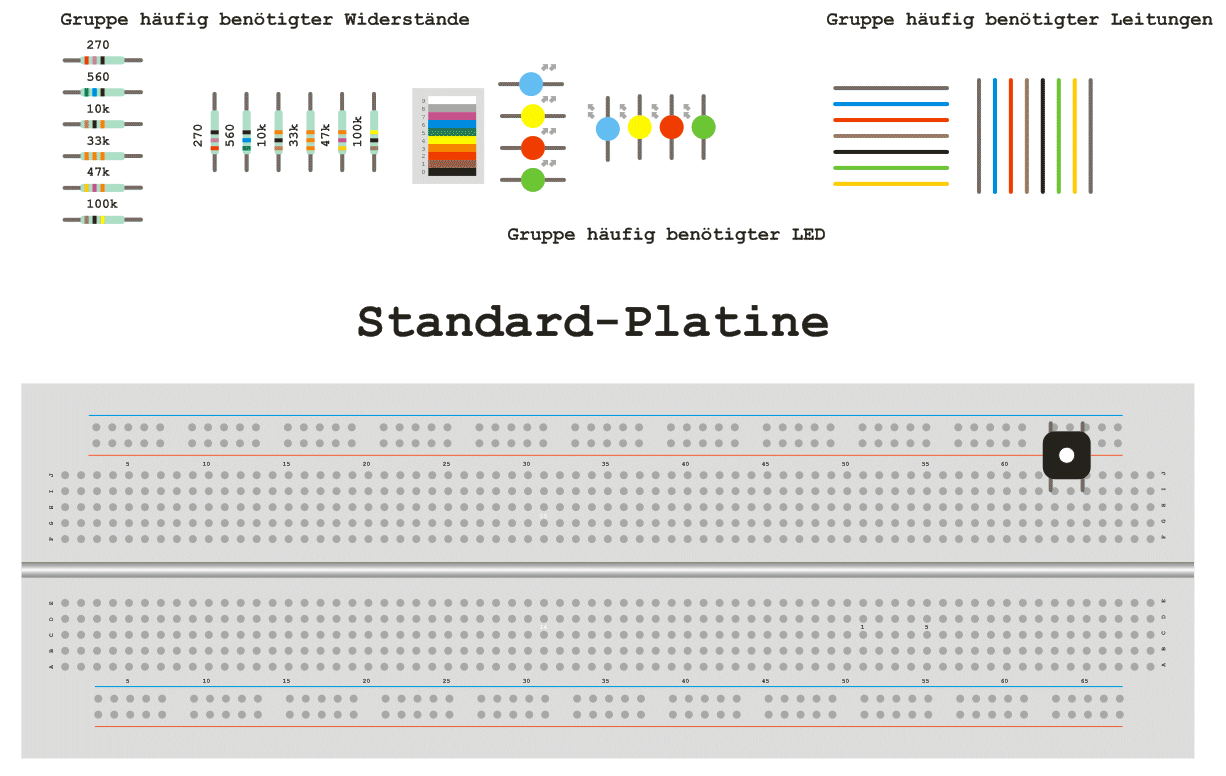

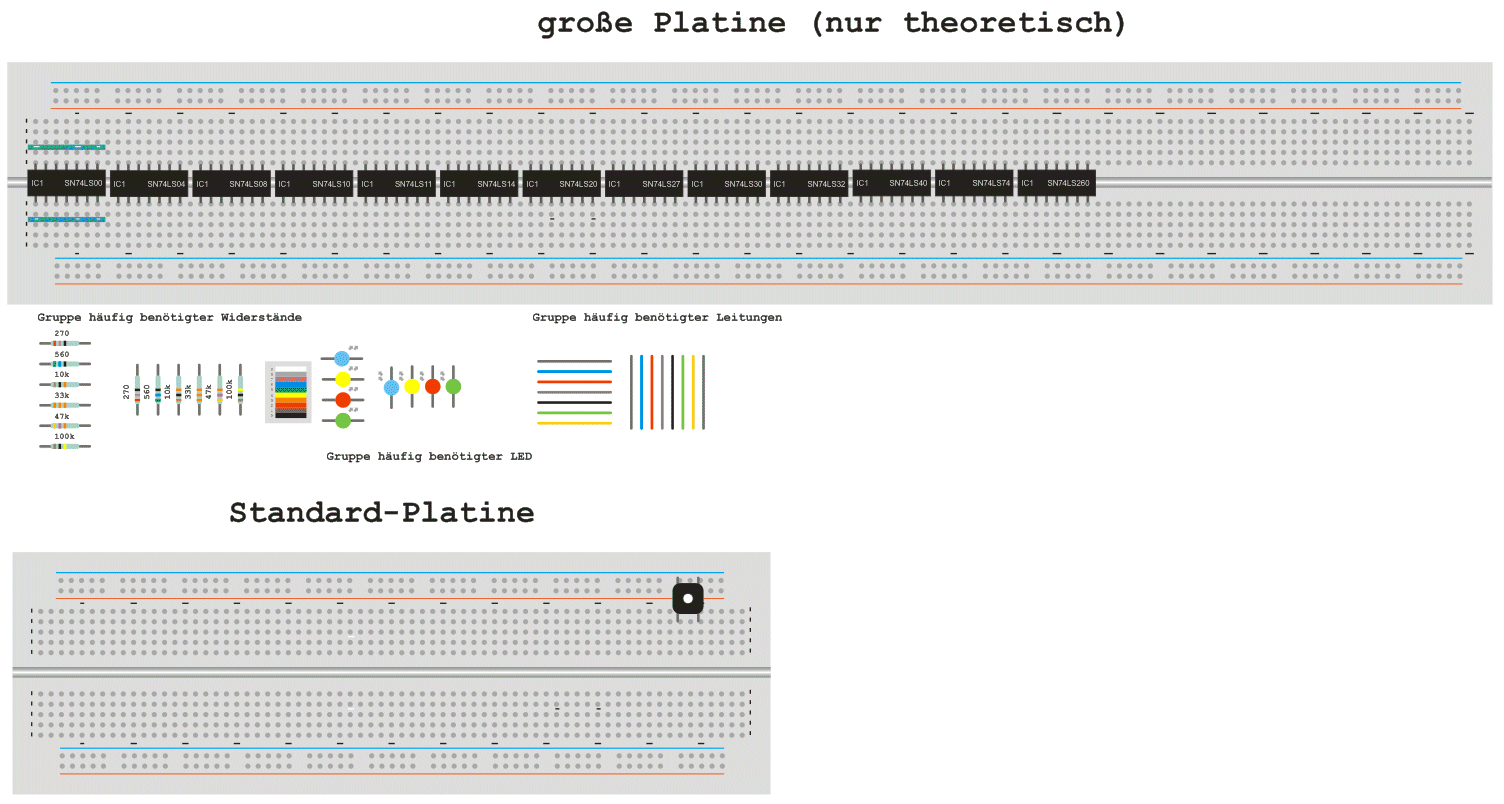

vervollständigen Sie den Schaltplan mittels CAD-System selbständig!

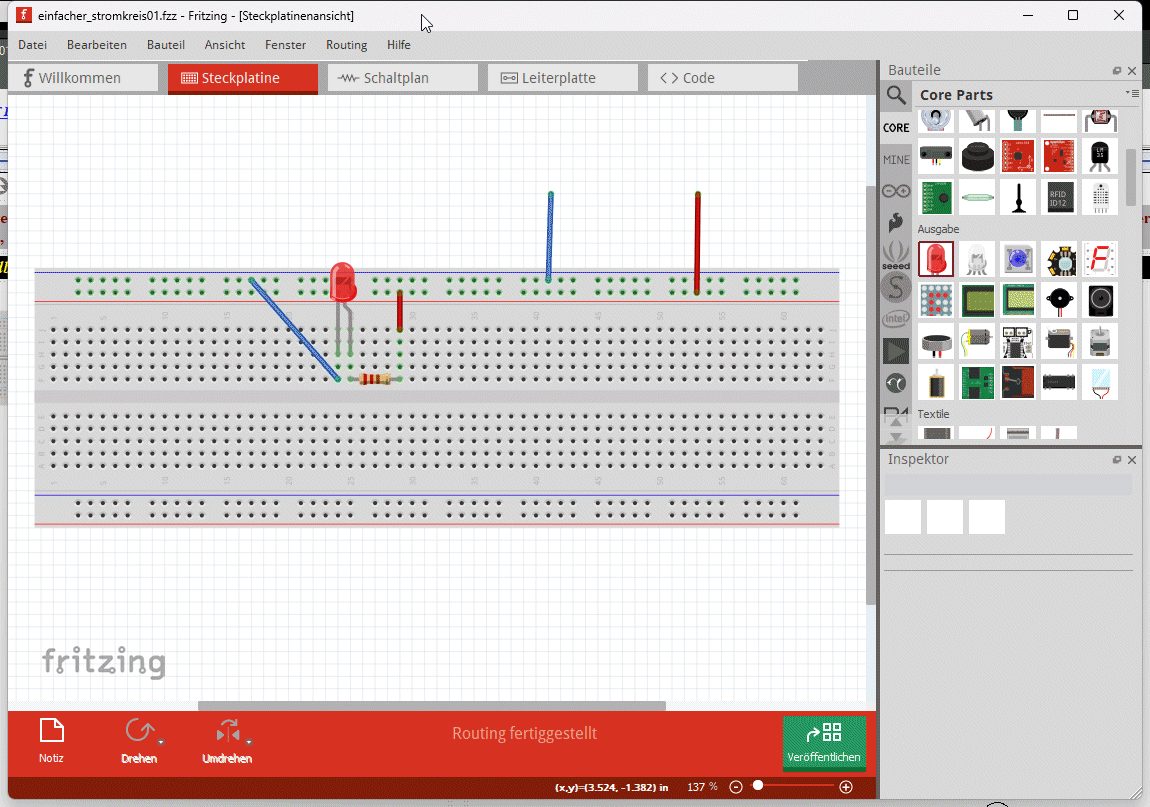

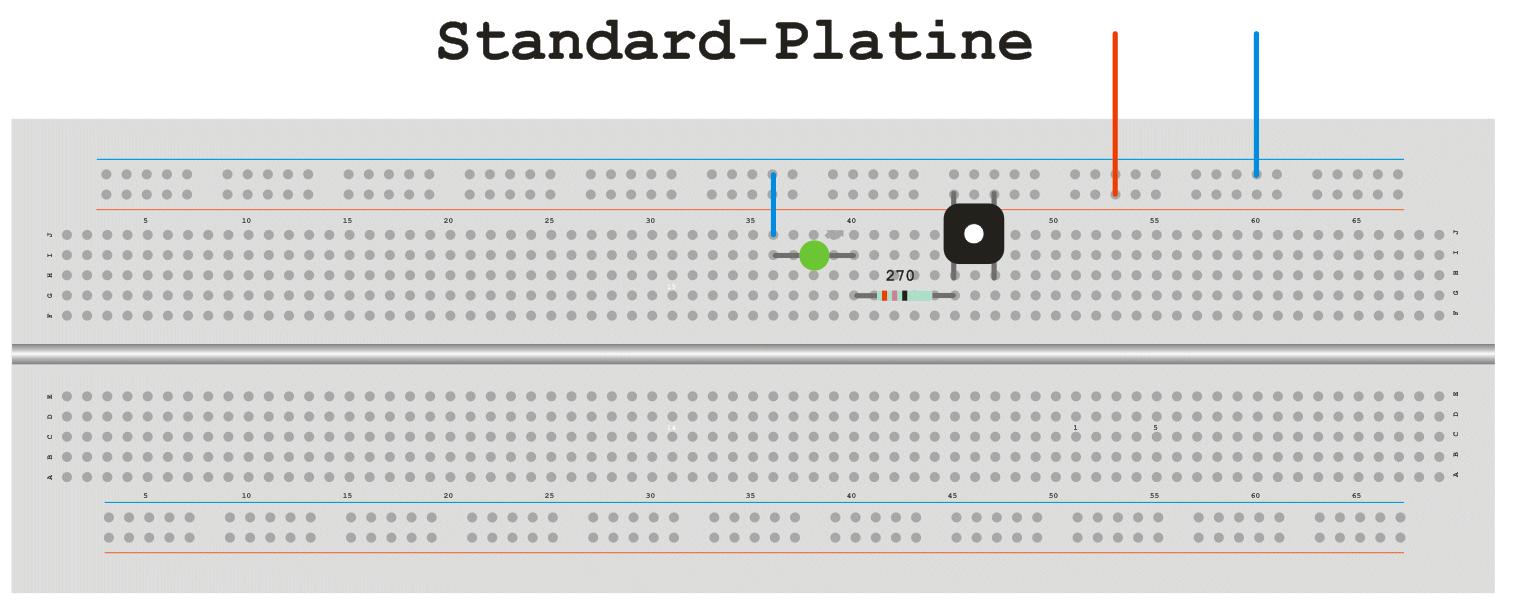

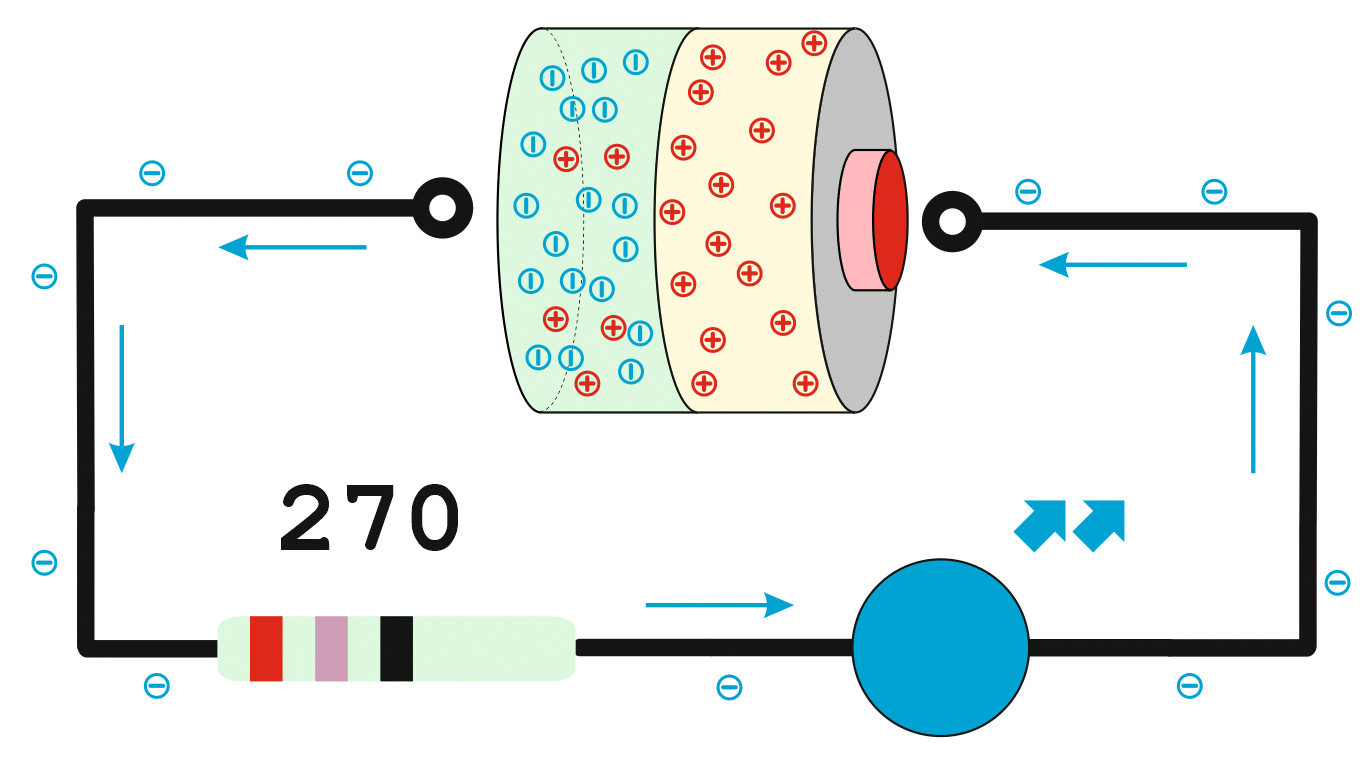

Schaltplan des einfachen Stromkreises mit Glühlampe als Verbraucher

Der einfache Stromkreis enthält an Bauelementen:

• drei Leitungen

• einen Schalter

• einen Verbraucher (Glühlampe)

• eine Spannungsquelle

Wirkungsprinzip des einfachen Stromkreises:

Wird durch den Schalter der Stromkreis geschlossen, so kann Strom vom positiven Pol der Spannungsquelle über den (nun geschlossenen) Schalter zum Verbraucher fließen. Dort wird seine Energie umgewandelt und er fließt über den Rückleiter zum negativen Pol der Spannungsquelle zurück.

Reihenschaltung ist abgeleitet vom Stromfluss. Der Strom muss der „Reihe nach“ durch mehrere Verbraucher fließen, die hintereinander so liegen, dass der Strom nicht verzweigen kann und damit eindeutig eine erste, eine zweite usw. Lampe innerhalb des Stromkreises existiert.

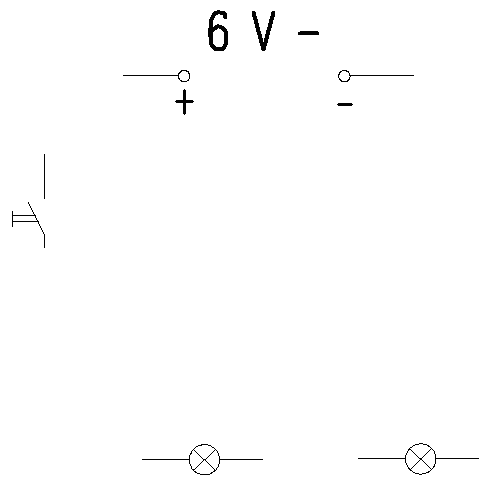

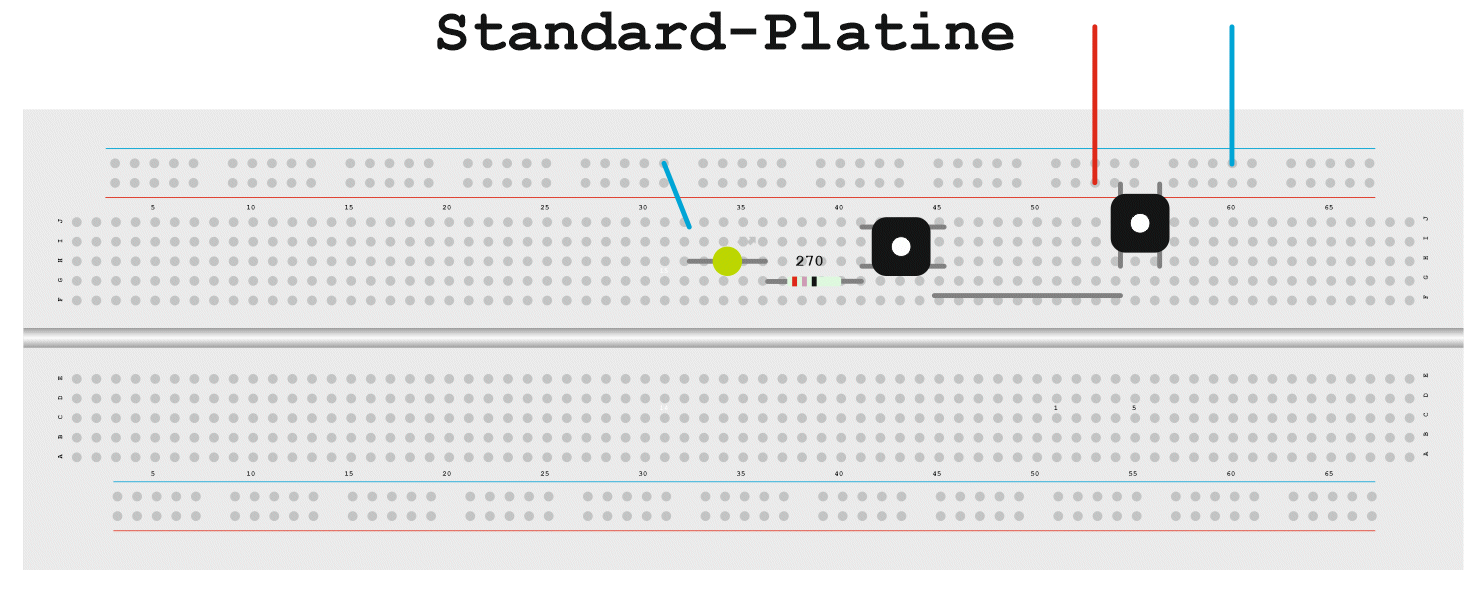

vervollständigen Sie den Schaltplan mittels CAD-System selbständig!

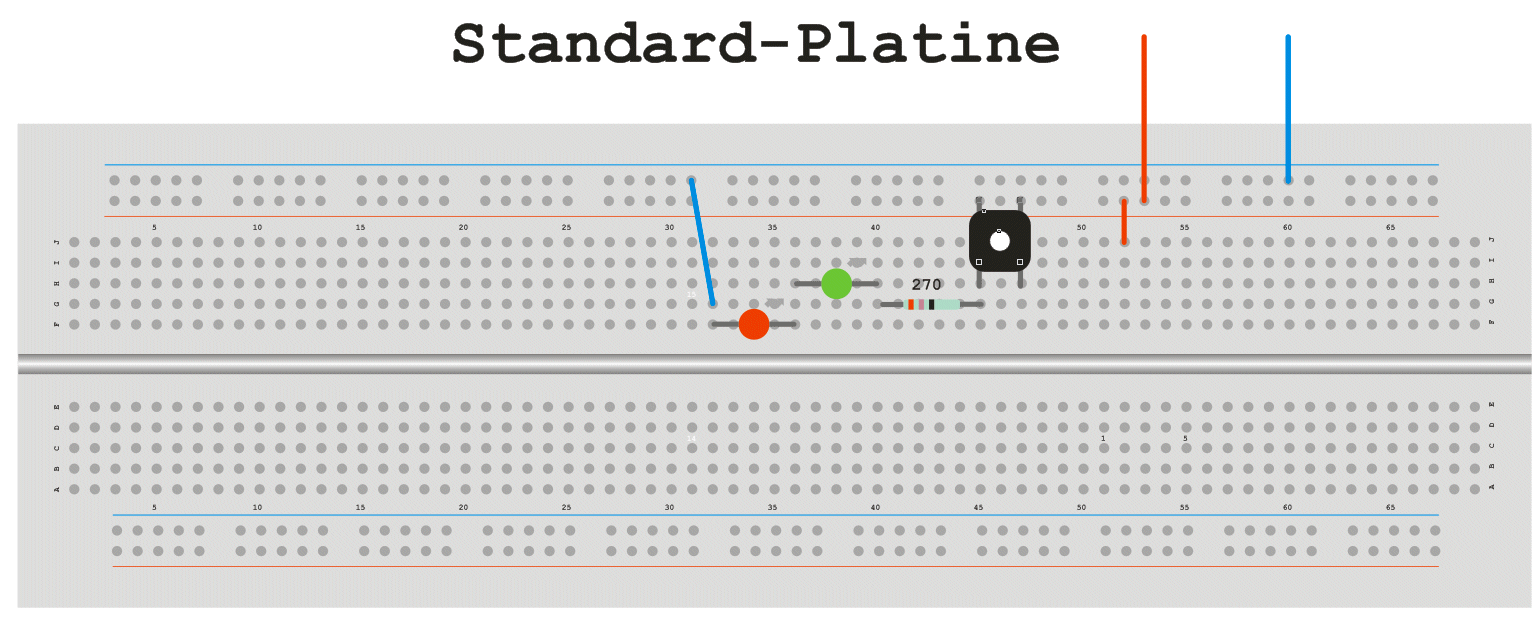

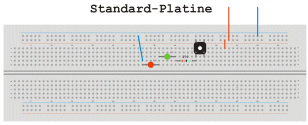

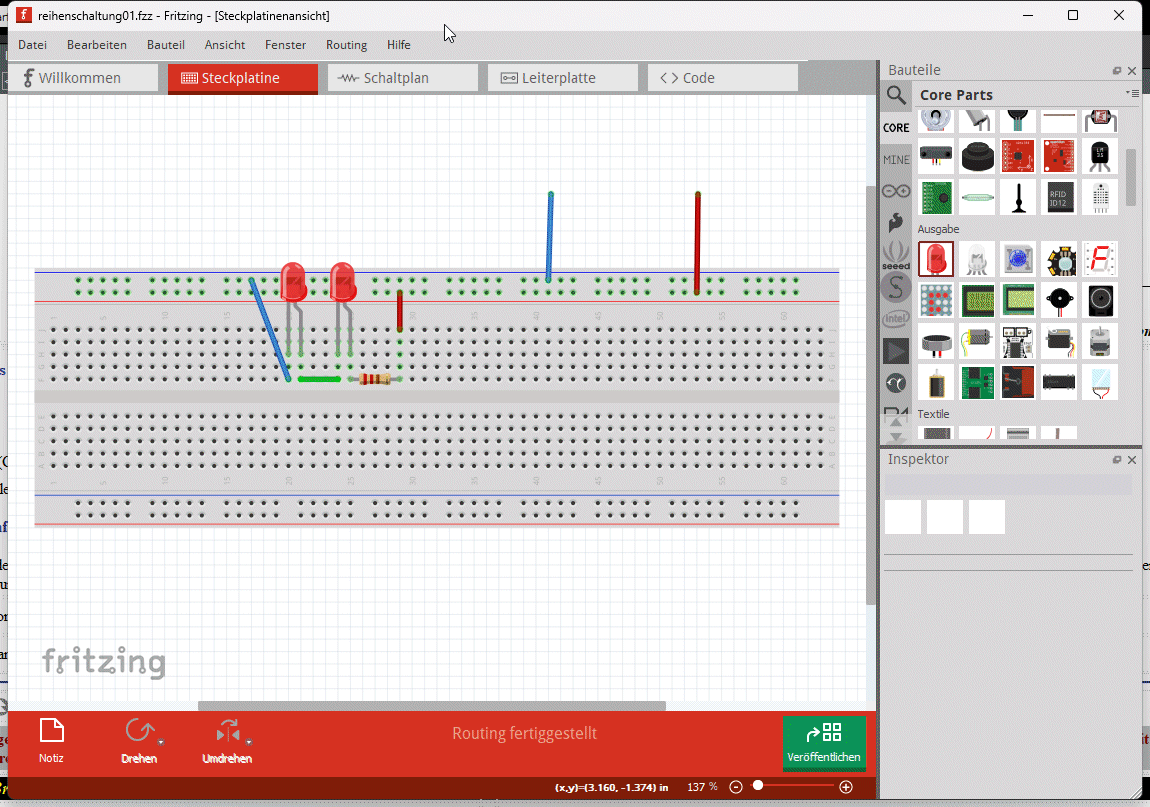

Schaltplan der Reihenschaltung mit zwei Glühlampen als Verbraucher

Die Reihenschaltung enthält an Bauelementen:

• vier Leitungen

• einen Schalter

• mindestens zwei Verbraucher (Glühlampe)

• eine Spannungsquelle

Wirkungsprinzip der Reihenschaltung:

Wird durch den Schalter der Stromkreis geschlossen, so kann Strom vom positiven Pol der Spannungsquelle über den (nun geschlossenen) Schalter zum ersten Verbraucher fließen. Dort wird seine Energie umgewandelt und er fließt über die weiteren Verbraucher und den Rückleiter zum negativen Pol der Spannungsquelle zurück.

Parallelschaltung ist abgeleitet vom Stromfluss „parallel“ durch mehrere Verbraucher. Diese werden dann eben auch meist im Schaltplan parallel verschoben gezeichnet.

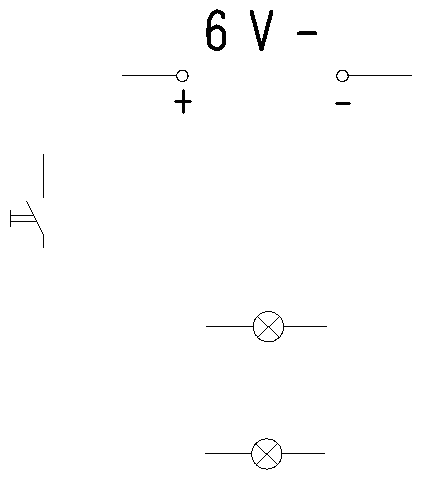

vervollständigen Sie den Schaltplan mittels CAD-System selbständig!

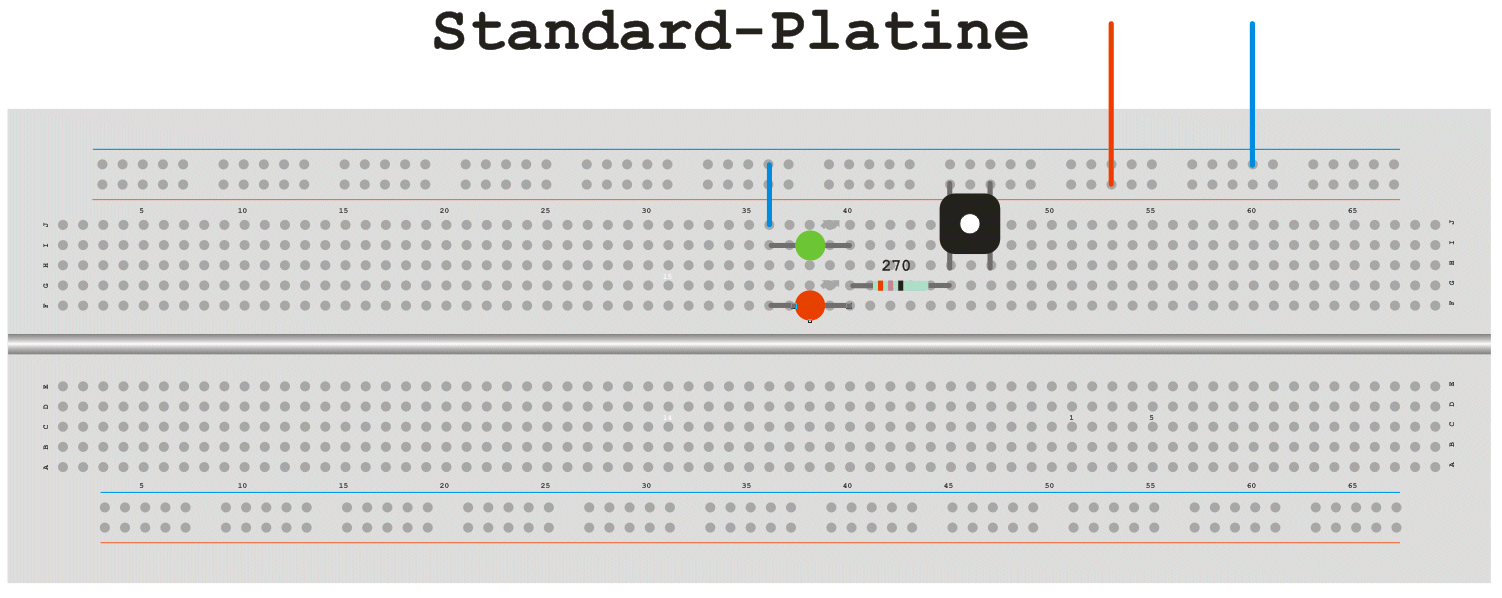

Schaltplan der Reihenschaltung mit zwei Glühlampen als Verbraucher

Die Parallelschaltung enthält an Bauelementen:

• mindestens sechs Leitungen

• einen Schalter

• mindestens zwei Verbraucher (Glühlampe)

• eine Spannungsquelle

Wirkungsprinzip der Parallelschaltung:

Wird durch den Schalter der Stromkreis geschlossen, so kann Strom vom positiven Pol der Spannungsquelle über den (nun geschlossenen) Schalter zum Verzweigungspunkt fließen. Dort verzweigt er zu den einzelnen Verbrauchern, seine Energie wird umgewandelt und er fließt über den Rückleiter zum negativen Pol der Spannungsquelle zurück.
