• bei denen die Ausgabe auf Zahlenwerte beschränkt bleibt,
• der Einsatz in dunkler Umgebung erfolgen oder
• bei denen das Ablesen der Werte auch auf größere Entfernung möglich sein soll

8-Digit Siebensement-Display-Treiber, Konstantstromregler

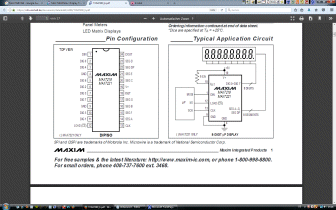

Pin-Beschreibung des 24-poligen DIL's MAX 7219CNG

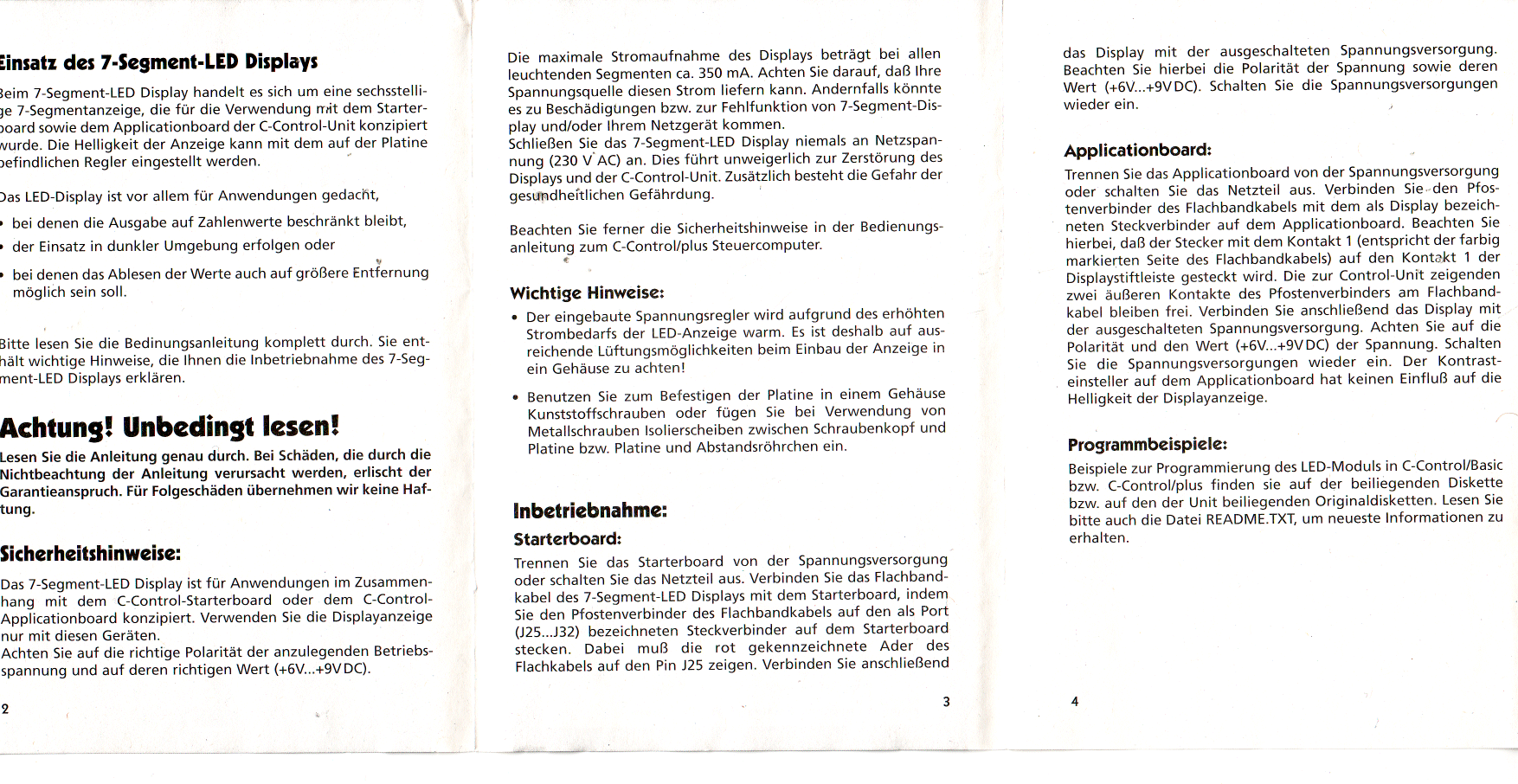

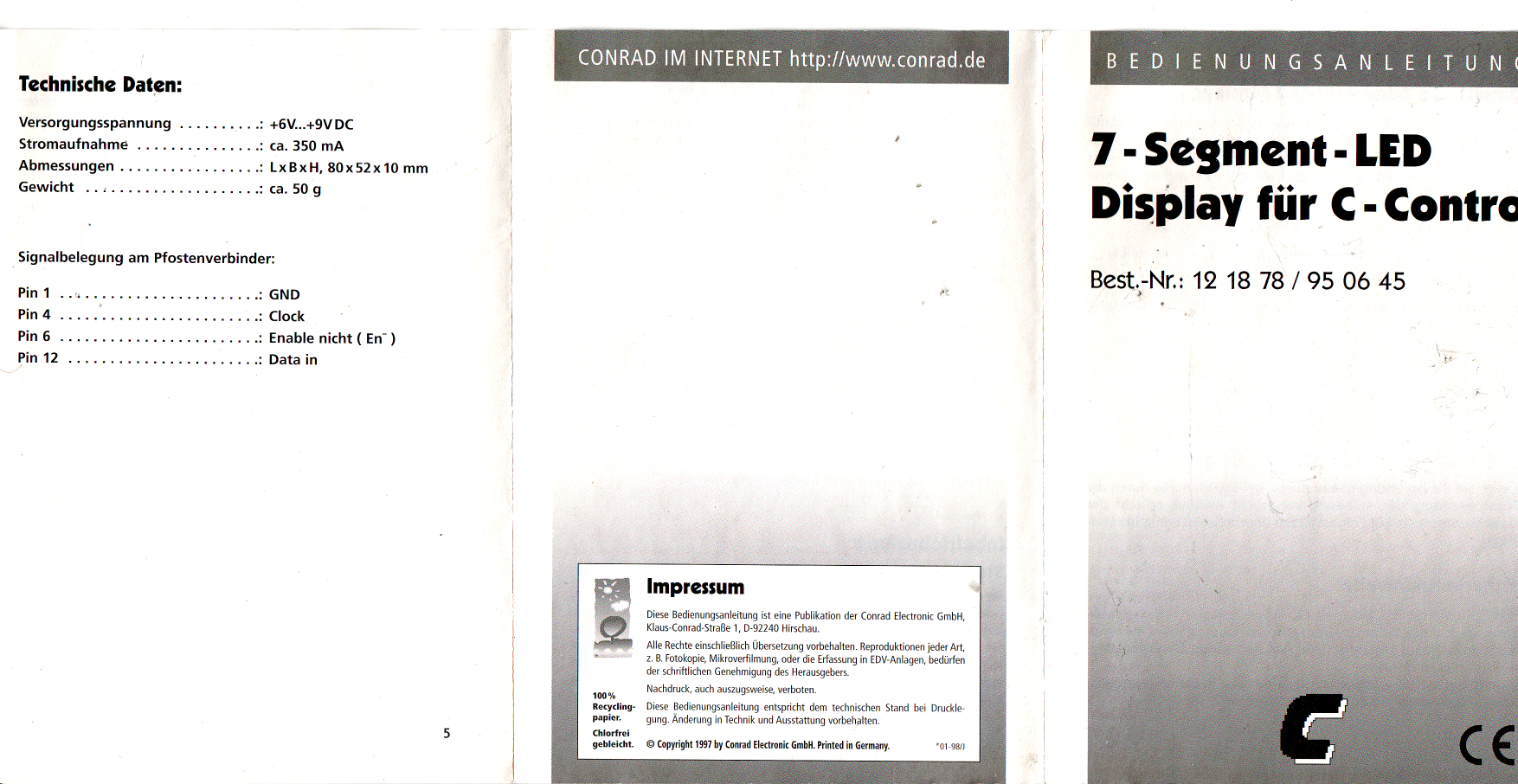

Das 7-Segment-LED Display ist für Anwendungen im Zusammenhang mit dem C-Control-Starterboard oder dem C-Control-Applicationboard konzipiert. Verwenden Sie die Displayanzeige nur mit diesen Geräten.
Achten Sie auf die richtige Polarität der anzulegenden Betriebsspannung und auf deren richtigen Wert (+6V...+9V DC).
Die maximale Stromaufnahme des Displays beträgt bei allen leuchtenden Segmenten ca. 350 mA. Achten Sie darauf, dass Ihre Spannungsquelle diesen Strom liefern kann. Andernfalls könnte es zu Beschädigungen bzw. zur Fehlfunktion von 7-Segmerit-Display und/oder Ihrem Netzgerät kommen.
Schließen Sie das 7-Segrnent-LED Display niemals an Netzspannung (230 V AC) an. Dies führt unweigerlich zur Zerstörung des Displays und der C-Control-Unit. Zusätzlich besteht die Gefahr der gesundheitlicher Gefährdung
Beachten Sie ferner die Sicherheitshinweise in der Bedienungsanleitung zum C-Control/plus Steuercomputer

Wichtige Hinweise

• der eingebaute Spannungsregler wird aufgrund des erhöhten Strombedarfs der LED Anzeige warm. Es ist deshalb auf aus reichende Lüftungsmöglichkeiten beim Einbau der Anzeige in ein Gehäuse zu achten
• benutzen Sie zum Befestigen der Platine in einem Gehäuse Kunststoffschrauben oder fügen Sie bei Verwendung von Metallschrauben Isolierscheiben zwischen Schraubenkopf und Platine bzw. Platine und Abstandsröhrchen ein

Trennen Sie das Starterboard von der Spannungsversorgung oder schalten Sie das Netzteil aus. Verbinden Sie das Flachbandkabel des 7 Segment-LED Displays mit dem Starterboard, indem Sie den Pfostenverbinder des Flachbandkabels auf den als Port (J25...J32) bezeichneten Steckverbinder auf dem Starterboard stecken. Dabei muss die rot gekennzeichnete Ader des Flachkabels auf den Pin J25 zeigen. Verbinden Sie anschließend das Display mit der ausgeschalteten Spannungsvers Beachten Sie hierbei die Polarität der Spannung sowie deren Wert (+6V...+9VDC). Schalten Sie die Spannungsversorgung wieder ein.

Trennen Sie das Applicationboard von der Spannungsversorgung oder schalten Sie das Netzteil aus Verbinden Sie die Pfostenverbinder des Flachhandkabels mit dem als Display bezeichneten Steckverbinder auf dem Applicationboard. Beachten Sie hierbei, dass der Stecker mit dem Kontakt 1 (entspricht der markierten Seite des Flachbandkabels) auf den Kontakt Displaystiftleiste gesteckt wird. Die zur Control-Unit zeigenden zwei äußeren Kontakte des Pfostenverbinders am Flachbandkabel bleiben frei. Verbinden Sie anschließend das Display mit der ausgeschalteten Spannungsversorgung. Achten Sie Polarität und den Wert (+6V ... +9V DC) der Spannung. Schalten Sie die Spannrangsversorgungen wieder ein. Der Kontrasteinsteller auf dein Applicationboard hat keinen Einfluss Heiligkeit der Displayanzeige.

Beispiele zur Programmierung des LED-Moduls in C-Control-BASIC bzw. C-Control/plus finden sie auf der beiliegenden bzw. auf der der Unit beiliegenden Originaldisketten. Lesen Sie bitte auch die Datei README.TXT, um neueste Informationen zu erhalten.
