Schneckenradradgetriebe

Letztmalig dran rumgefummelt: 11.03.14 15:29:18

	Schneckenradgetriebe sind eine besondere Art der Zahnradgetriebe. Sie werden so genannt, weil sie vergleichsweise wirklich langsam, wie eine Schnecke sind (... sie haben oft ein sehr hohes Übersetzungsverhältnis). Sie setzen sich aus einer Schnecke und einem Schneckenrad zusammen und werden verwendet, wenn die Wellen nicht parallel zueinander liegen.  Bei einem Schneckenradgetriebe ist das Übertragen von Drehbewegungen nur in einer Richtung möglich - von der Schnecke zum Schneckenrad. Dieses Getriebe bezeichnet man als selbsthemmendes Getriebe.
	1. Technisches Funktionsprinzip 2. Eigenschaften 3. Besonderheiten - Vor- und Bachteile 4. Übungen

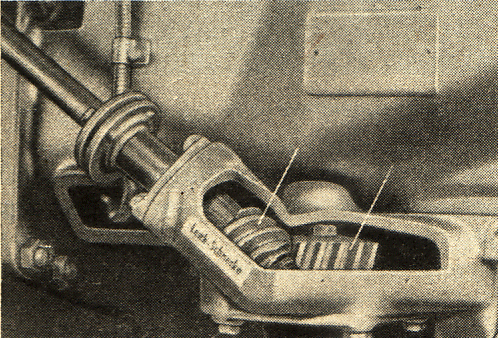

	Übersicht mechanische Getriebe Logo Schneckenradgetriebe Schnedcenradgetriebe an der Lenkung eines Kraftwagens inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-) Wissen für Fortgeschrittene der Informatik

1. Technisches Funktionsprinzip

	Bei Schneckenradgetrieben, wie sie das Bild oben zeigt, ist die Schnecke immer auf der Antriebswelle, das Schneckenrad auf der Antriebswelle befestigt. Wenn sich die Schnecke einmal- gedreht hat, dann hat sich das Schneckenrad um einen Zahn weiter bewegt.
	geradzahlige Anzahl von Zahnrädern - Drehrichtungsänderung Schneckenradgetriebe
	Überlege, wie oft sich die Schnecke drehen muss, damit ein Schneckenrad mit 40 Zähnen eine Umdrehung ausführt! Bestimme das Übersetzungsverhältnis! Ein solches Schneckenrodgetriebe kann nur zur Übersetzung vom Schnellen ins Langsame verwendet werden und deshalb große Kräfte übertragen. Vergleiche eine Schnecke mit einer Schraube! Drehe auf eine Schraube eine Mutter und versuche, diese herunterzuziehen - Was stellst du fest?

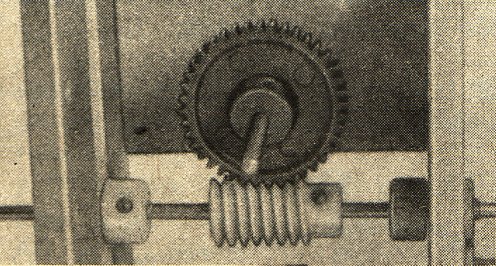

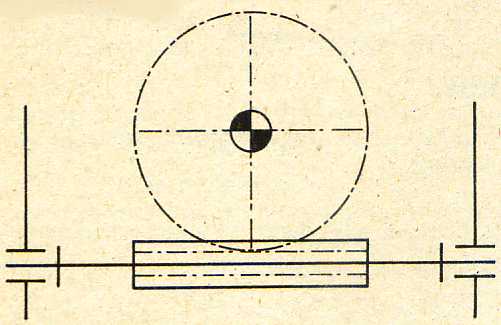

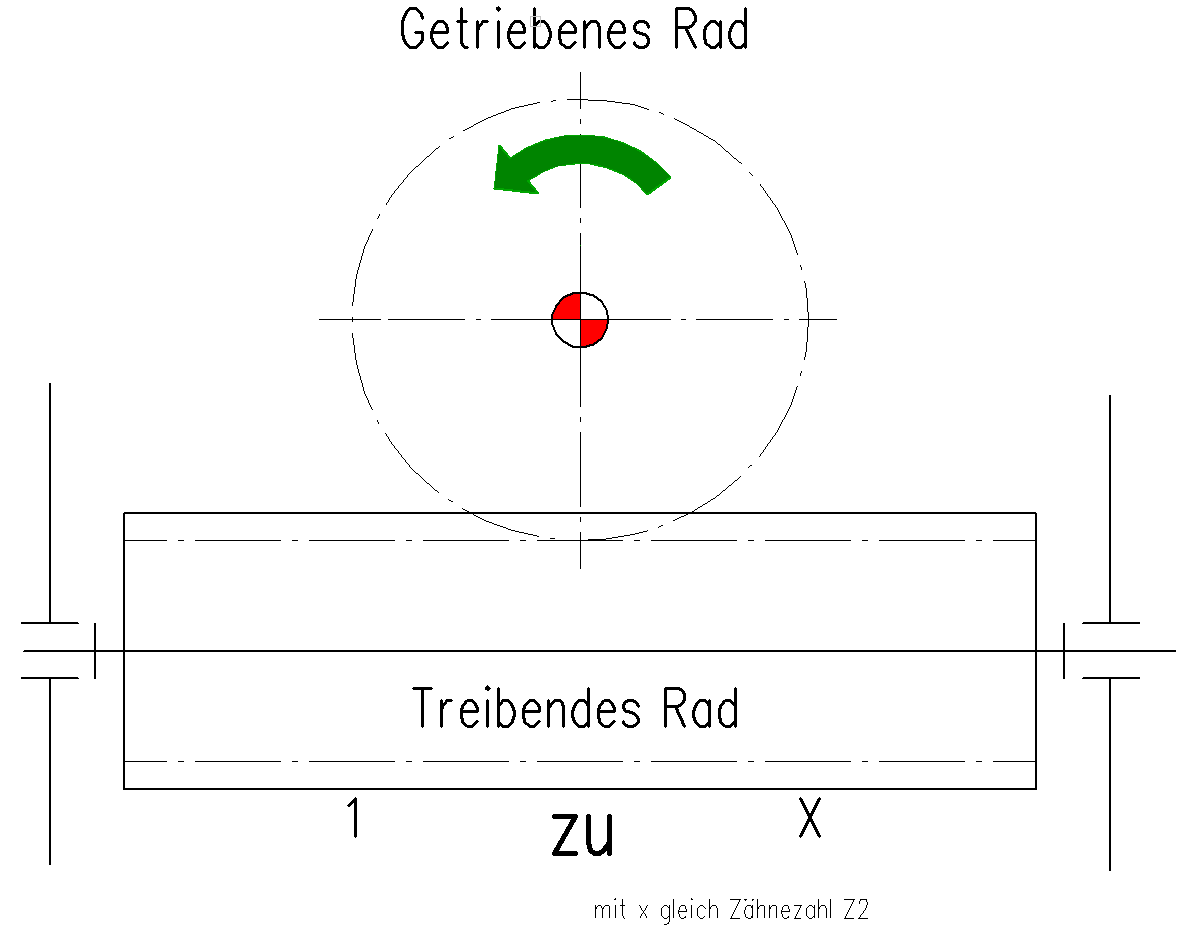

	... und so sieht ein Zahn eines Zahnrades wirklich aus! ... das Übersetzungsverhältnis Prinzipskizze Schneckenradgetriebe Schneckenradgetriebe aus Baukastenteilen

2. Eigenschaften des Schneckenradgetriebes - Vor- und Nachteile

	Schneckenradgetriebe bestehen aus Schnecke und Schneckenrad. Sie übertragen Drehbewegungen bei winklig zueinander liegenden Wellen, können große Kräfte übertragen und sind selbsthemmend.
	Eigenschaften: Wellen liegen im rechten Winkel zueinander Drehrichtung kann durch ein "Zwischenrad" geändert werden teuer in der Fertigung wartungsintensiv hoher Verschleiß große Kraftübertragung möglich
	Vorteile: geringe Unfallgefahr Kraftübertragung, bis etwas "nachgibt"
	Nachteile: Kraftübertragung nur auf kleine Entfernung geringere Energieverluste (höherer Wirkungsgrad) gibt nicht nach, wenn Widerstand auftritt nur eine Arbeitsrichtung möglich
	Einsatz: in mechanischen Uhren zum Aufziehen der Uhr in Küchenmaschinen Schaltgetriebe im Auto

3. Besonderheiten

	Drehzahl und Übersetzungsverhältnis. Die Anzahl der Umdrehungen, die ein Rad in einer Minute macht, bezeichnet man als Drehzahl. Wird die Drehzahl des treibenden Rades mit der Drehzahl des getriebenen Rades verglichen, dann kann man das Übersetzungsverhältnis berechnen.

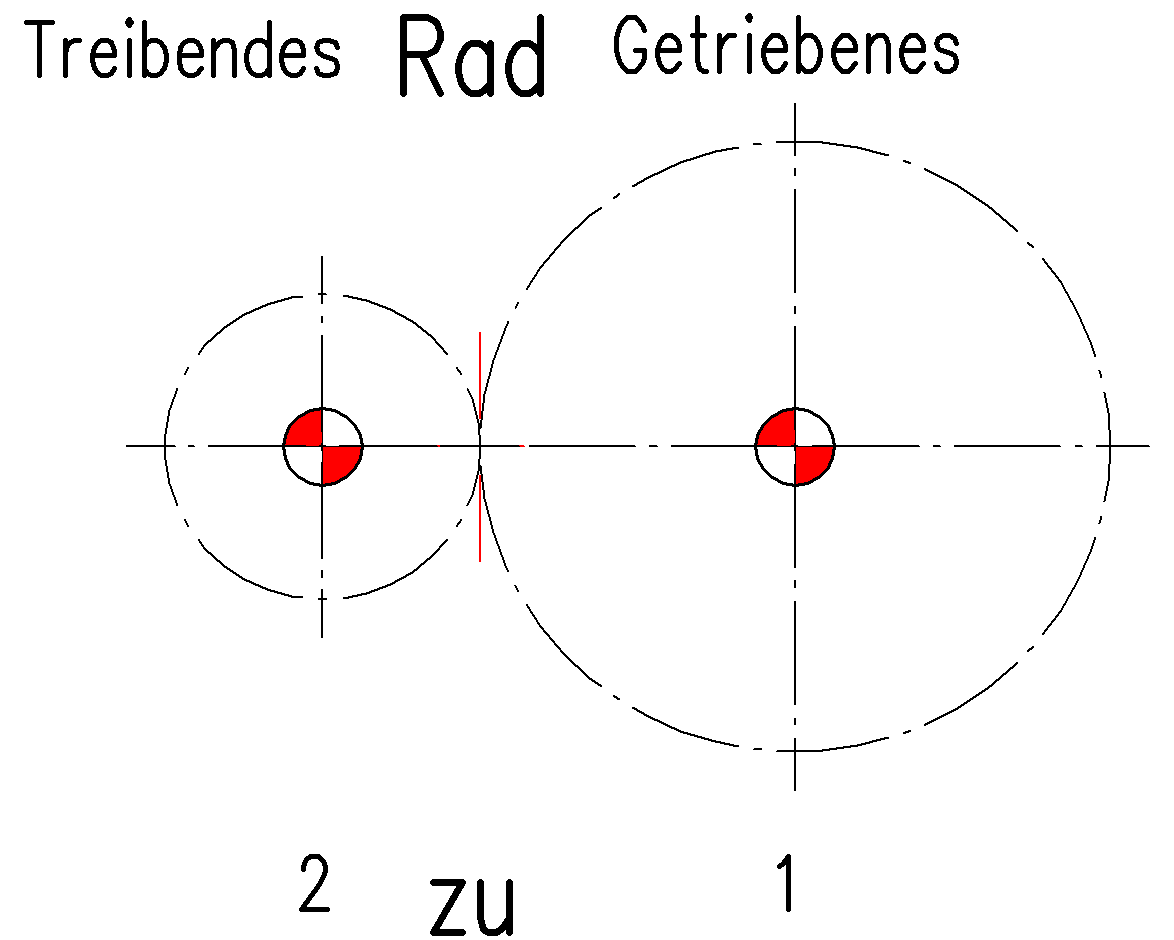

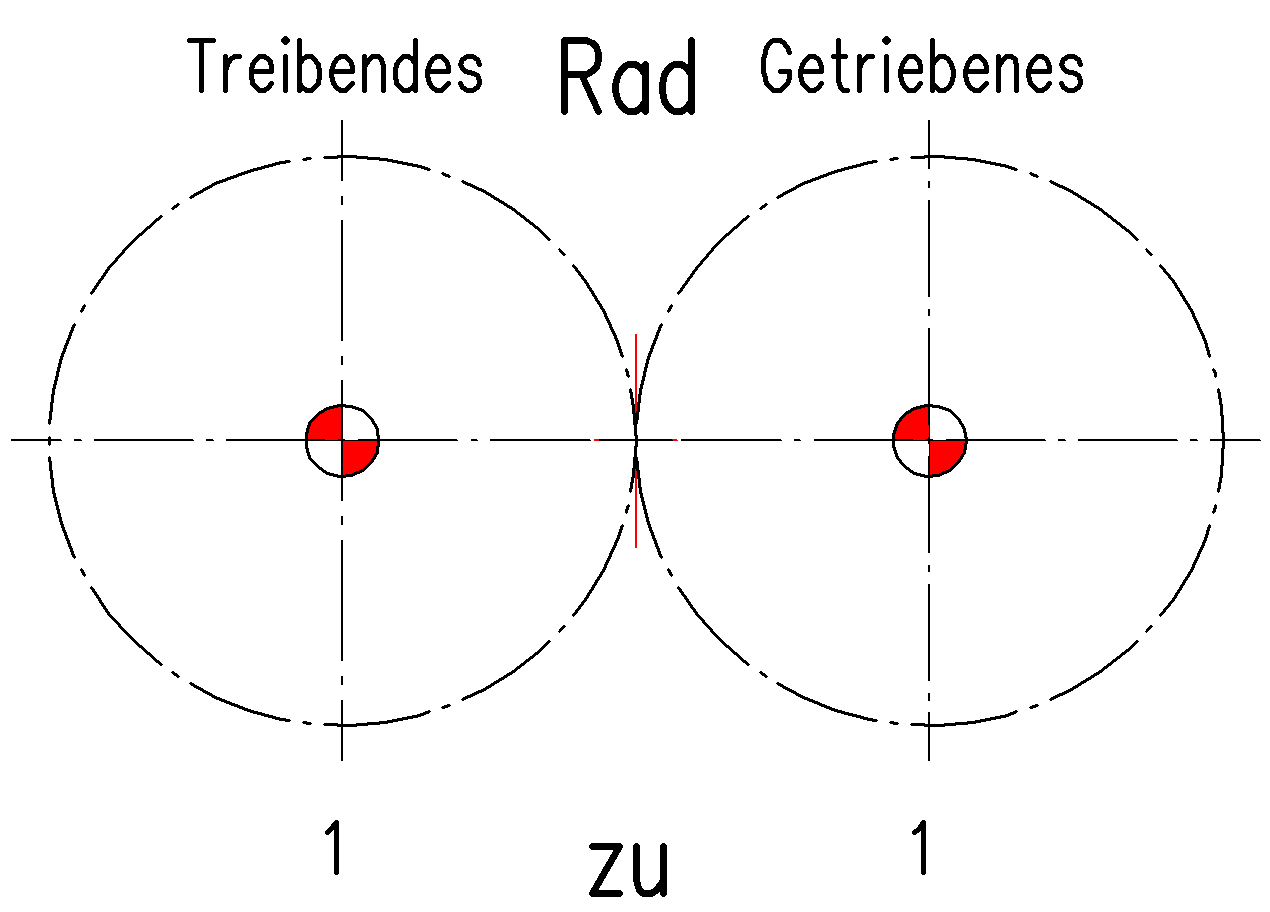

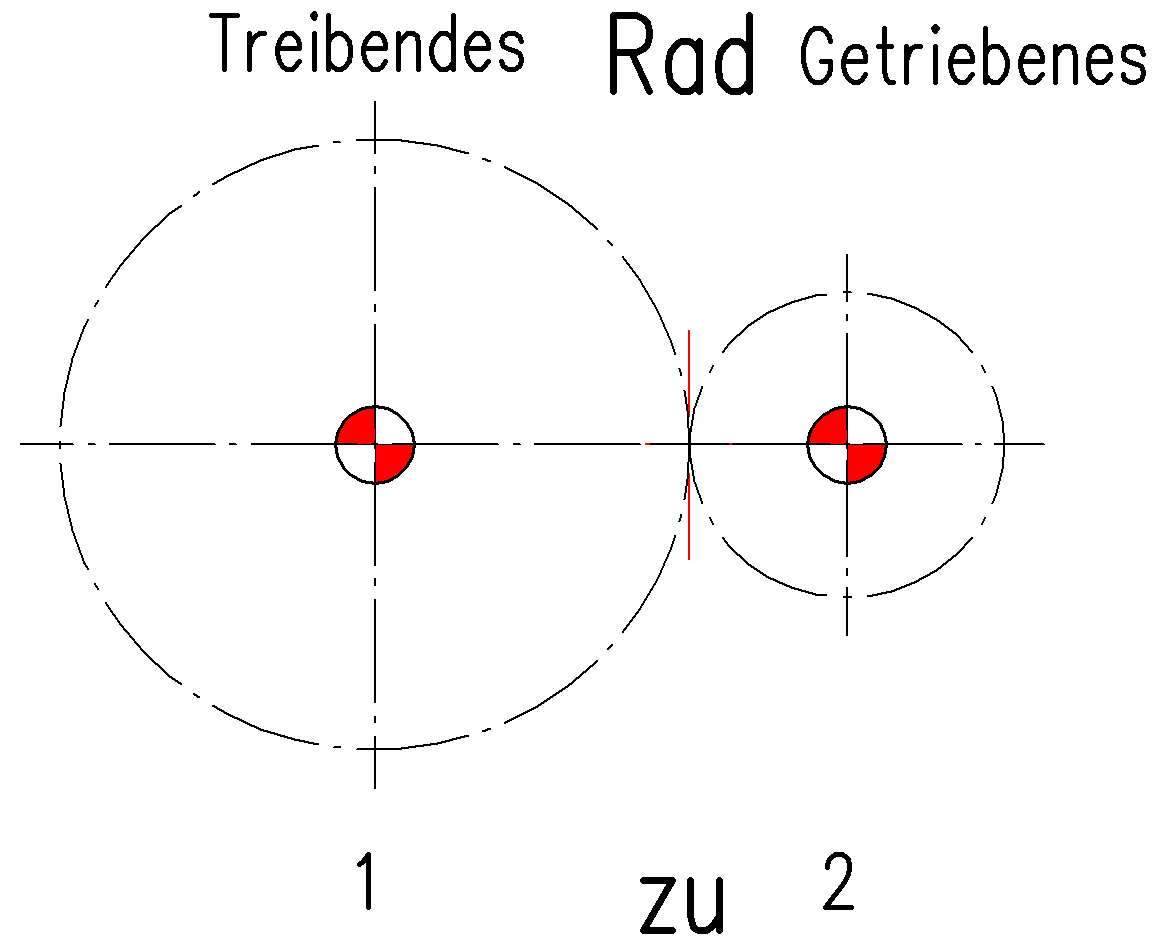

	Übersetzungsverhältnis 1 : 1 Übersetzungsverhältnis 1 : 2 Übersetzungsverhältnis 2 : 1 Übersetzungsverhältnis 1 zu 1 Übersetzungsverhältnis 1 zu 2 Übersetzungsverhältnis 2 zu 1

4. Übungen

	Baue mit dem Baukasten ein offenes Riemengetriebe auf! Verwende zwei Riemenscheiben mit gleichem Durchmesser. Überprüfe, ob die Wellen parallel liegen! Lass die treibende Riemenscheibe fünf Umdrehungen ausführen und stelle fest, wie viele Umdrehungen die getriebene Riemenscheibe dann gemacht hat. Haben zwei miteinander verbundene Riemenscheiben gleichen Durchmesser, dann sind ihre Drehzahlen gleich. Das Übersetzungsverhältnis ist dann 1:1. Das heißt: Wenn die treibende Riemenscheibe eine Umdrehung gemacht hat, dann' hat auch die getriebene Riemenscheibe eine Umdrehung gemacht.

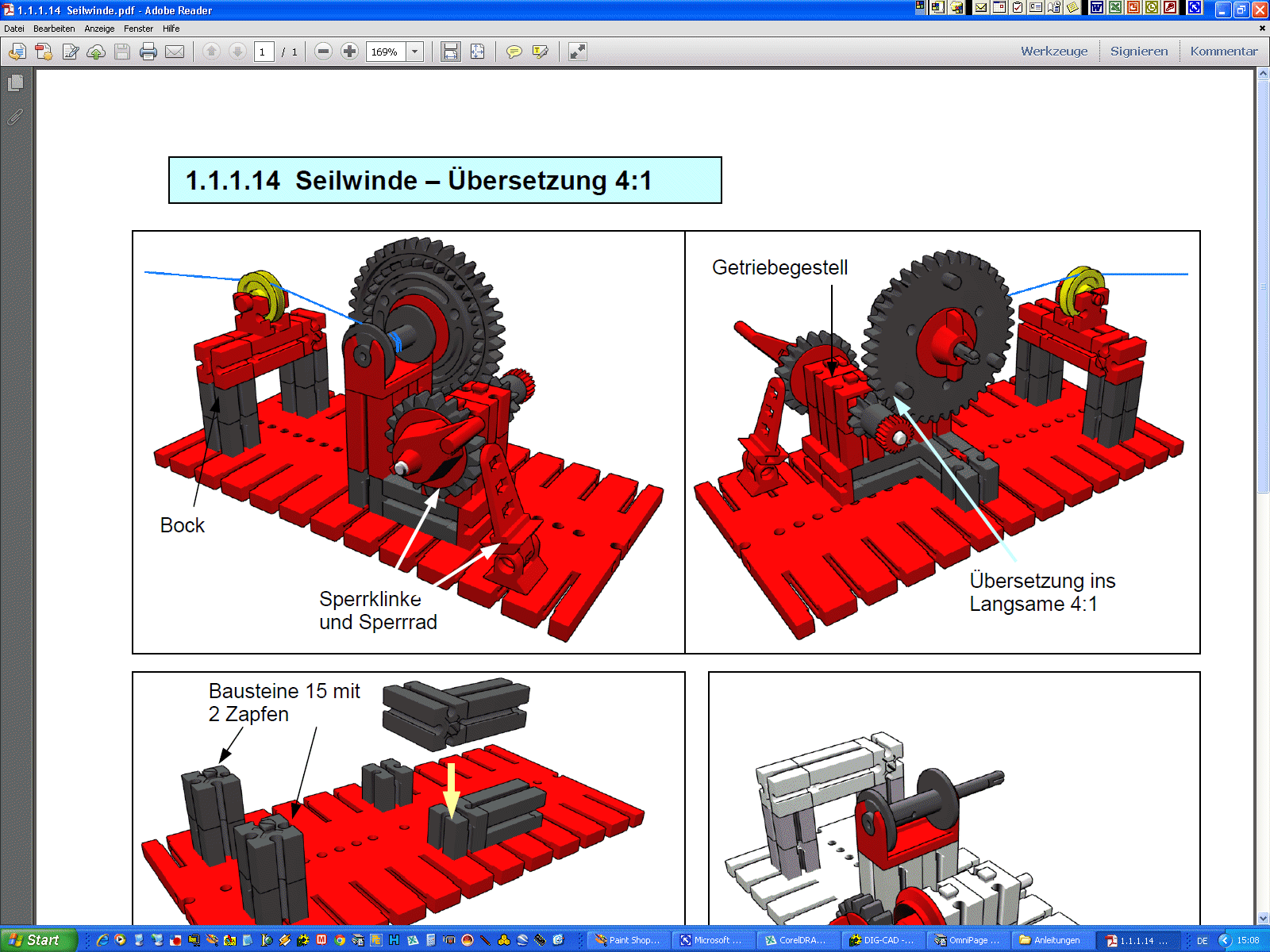

	Übersetzungsverhältnis abhand des Durchmessers allgemein Übersetzen ins Langsame ... Übersetzen ins Schnelle ... Übersetzungsverhältnis 1 zu 1 ... unser Beispielmodell zum Übersetzen ins Langsame zur Bauanleitung im PDF-Format Deine Aufgaben: Wie liegen die Wellen zueinander? Wie ist die Drehrichtung der Räder? In weicher Richtung bewegt sich die Abtriebswelle? Vergleiche die Drehzahlen der Kegelräder!   ... unser Beispielmodell zum Übersetzen ins Langsame zur Bauanleitung im PDF-Format Deine Aufgaben: bestimme die Anzahl der Zähne im eingesetzten Getriebe wie viele male muss an der Kurbel gedreht werden, damit sich die Seilwinde einmel dreht? versuche, mit Deinen Worten, Deine Beobachtunegn zu erklären (Zusammenhänge darzustellen)
	... die Modellbauanleitungen - Getriebe mit unterschiedlichen Übersetzungen Modelle mit dem Basic-Set u-t1 bis u-t3 - Seite 40
