Riemengetriebe

Letztmalig dran rumgefummelt: 26.01.14 10:53:32

	Sollen Drehbewegungen zwischen zwei Wellen, die eine größere Entfernung voneinander - haben, übertragen werden, kann man ein Riemengetriebe verwenden. Dabei wird eine Drehbewegung von der treibenden Riemenscheibe über den Riemen auf die getriebene Riemenscheibe übertragen. Riemengetriebe sind seit einigen Jahrhunderten bekannt. Sie wurden zum Beispiel damals schon in Holzbearbeitungsstätten und Spinnereien verwendet. Auch heute sind viele Maschinen mit Riemengetrieben ausgerüstet. Meist sind die Riemenscheiben mit Hilfe eines, Keils auf der Zelle befestigt.
	1. Technisches Funktionsprinzip 2. Eigenschaften 3. Besonderheiten - Vor- und Bachteile 4. Übungen
	Übersicht mechanische Getriebe   Logo Riemengetriebe inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-) Wissen für Fortgeschrittene der Informatik

1. Technisches Funktionsprinzip

	Die Drehrichtung von zwei miteinander verbundenen Riemenscheiben kann unterschiedlich sein. Man hat festgelegt: Die Riemenscheiben drehen sich rechtsherum, wenn sie sich in Richtung des Uhrzeigers bewegen, und linksherum, wenn sie sich entgegen dem Uhrzeiger bewegen. Haben zwei miteinander verbundene Riemenscheiben die gleiche Drehrichtung, dann spricht man von einem offenen Riemengetriebe (Bild 34/2). Durch Kreuzen des Riemens wird erreicht, dass beide Riemenscheiben eine entgegen gesetzte (gegenläufige) Drehrichtung zueinander haben (Bild 34/3). Man spricht dann von einem gekreuzten Riemengetriebe. Bild 33/2 Einfaches Riemengetriebe und schematische Darstellung

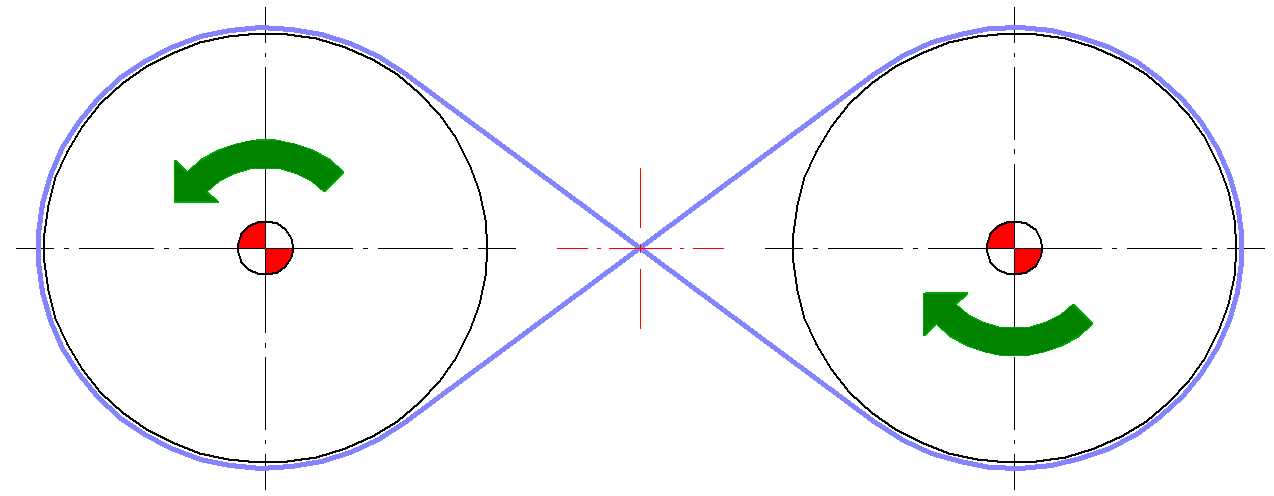

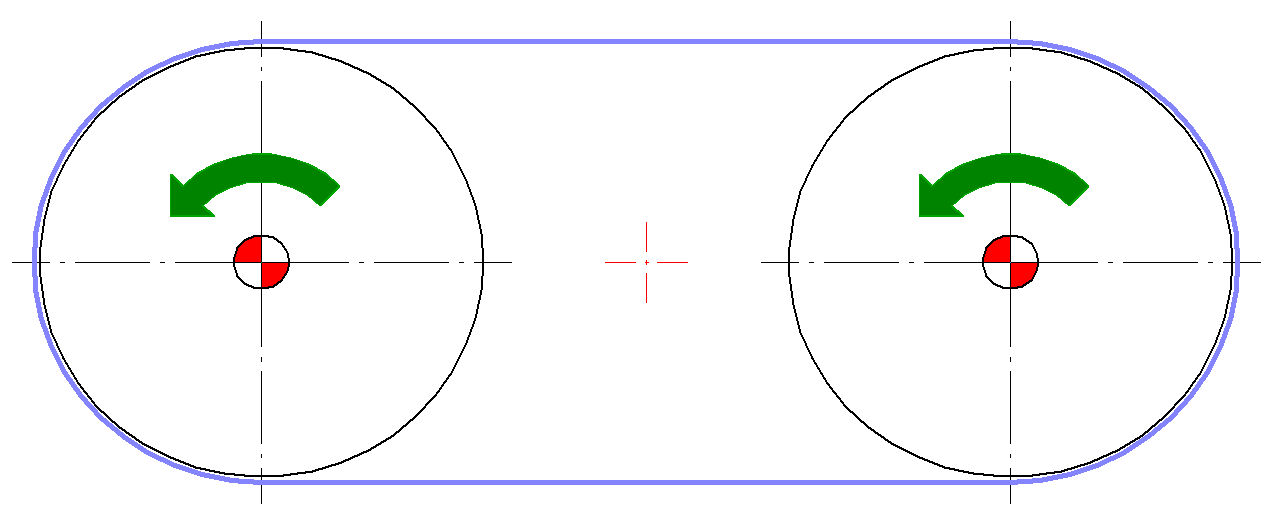

	offenes Riemengetriebe gekreuztes Riemengetriebe offenes Riemengetriebe gekreuztes Riemengetrie

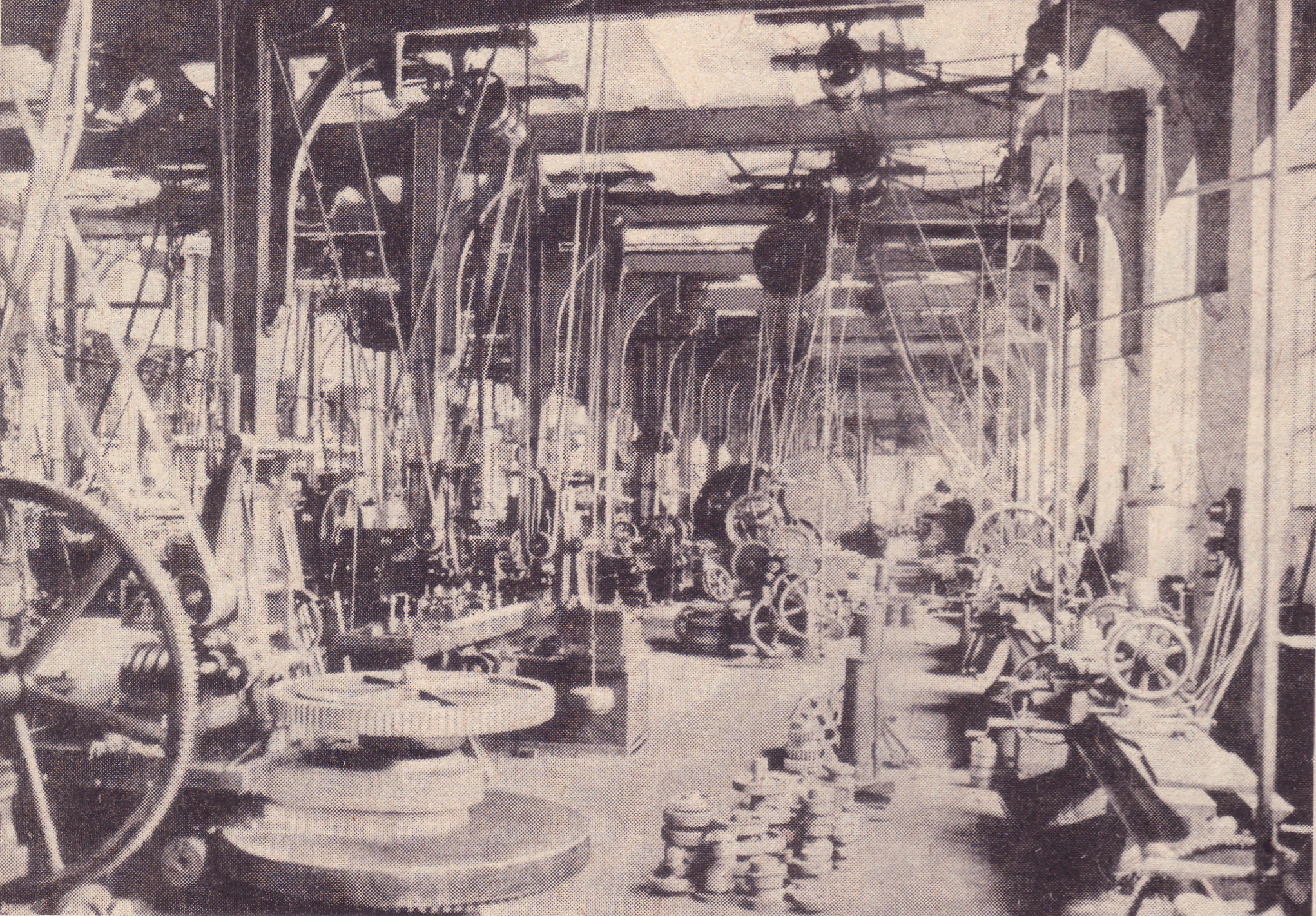

	Riemengetriebe in einer Druckmaschinenfabrik vor über 150 Jahren

2. Eigenschaften des Riemengetriebes - Vor- und Nachteile

	Riemengetriebe waren historisch mit als erste Antriebe für Maschinen im Einsatz. Sie sind vergleichsweise unkompliziert, langlebig billig herzustellen und benötigen nur wenig Wartungsaufwand. Außerdem sind sie leicht zu reparieren. Im Einsatz ist allerdings Vorsicht geboten - es besteht hohe Unfallgefahr! Auch müssen sie öfters kontrolliert werden.
	Eigenschaften: Wellen liegen parallel Drehrichtung kann geändert werden preiswert in der Fertigung wartungsarm geringer Verschleiß
	Vorteile: Kraftübertragung auch auf große Entfernung gibt nach, wenn Widerstand auftritt
	Nachteile: hohe Unfallgefahr hohe Energieverluste (geringer Wirkungsgrad)
	Einsatz: im Auto als Keilriemen zum Antrieb von Wasserpumpe und Lichtmaschine in Landmaschinen

3. Besonderheiten

	Drehzahl und Übersetzungsverhältnis. Die Anzahl der Umdrehungen, die ein Rad in einer Minute macht, bezeichnet man als Drehzahl. Wird die Drehzahl des treibenden Rades mit der Drehzahl des getriebenen Rades verglichen, dann kann man das Übersetzungsverhältnis berechnen.

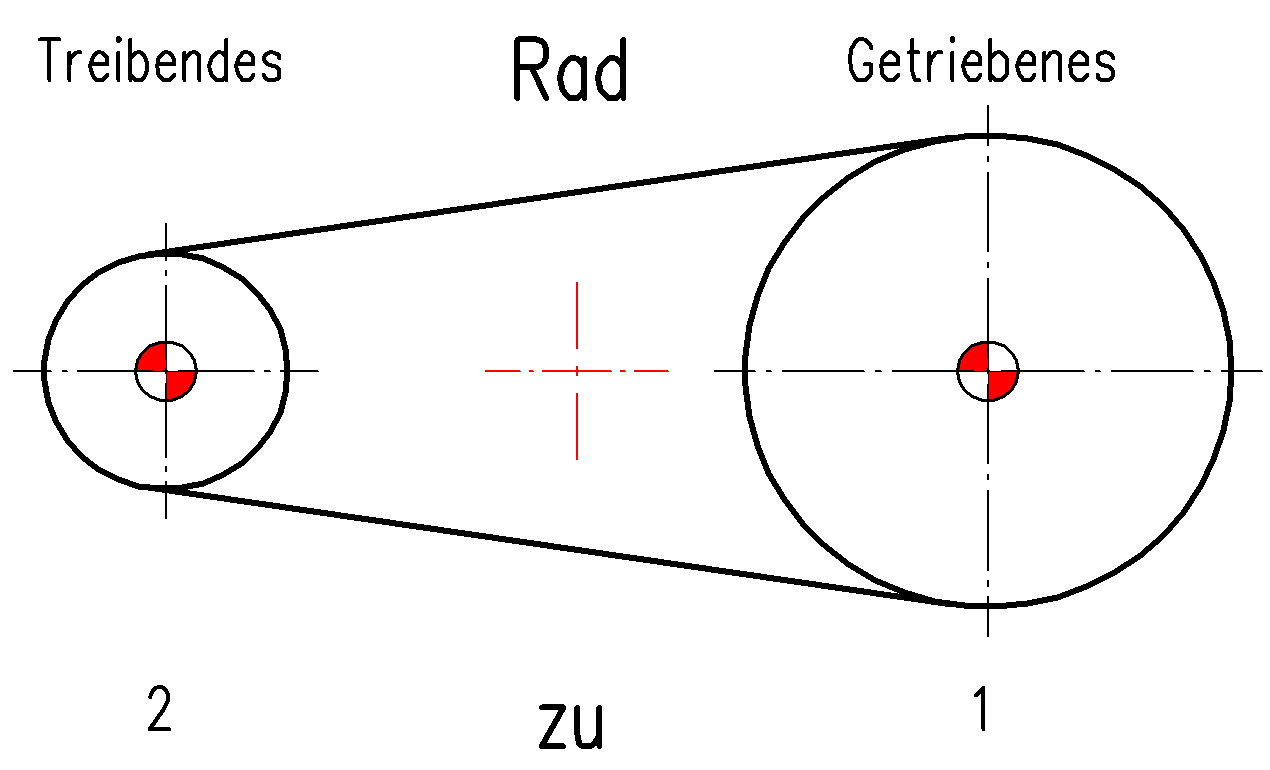

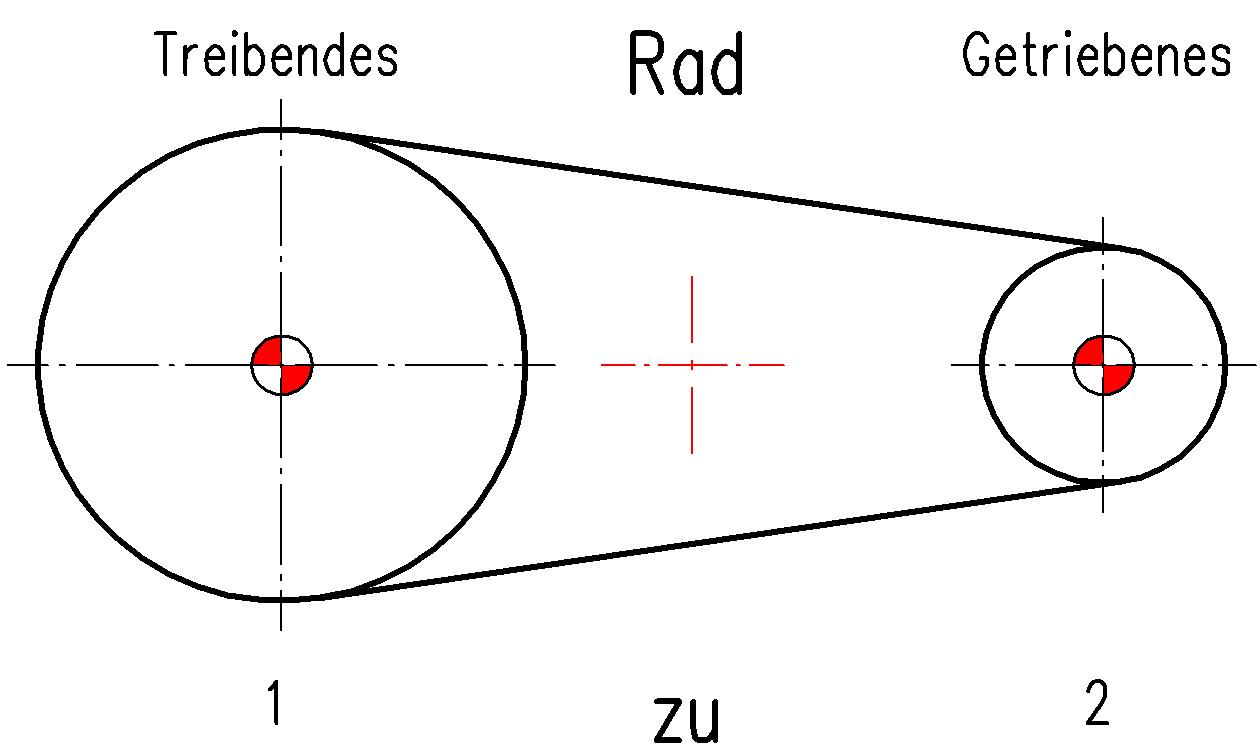

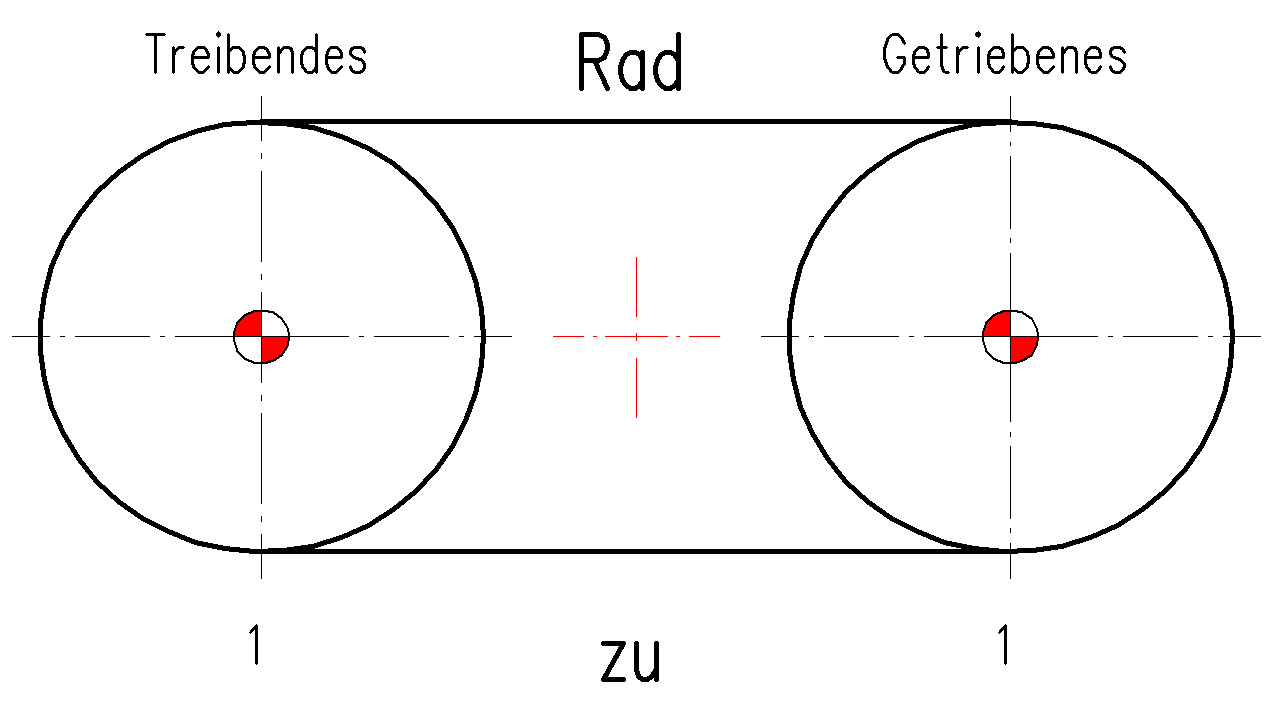

	Übersetzungsverhältnis 1 : 1 Übersetzungsverhältnis 1 : 2 Übersetzungsverhältnis 2 : 1 Übersetzungsverhältnis 1 zu 1 Übersetzungsverhältnis 1 zu 2 Übersetzungsverhältnis 2 zu 1

4. Übungen

	Baue mit dem Baukasten ein offenes Riemengetriebe auf! Verwende zwei Riemenscheiben mit gleichem Durchmesser. Überprüfe, ob die Wellen parallel liegen! Lass die treibende Riemenscheibe fünf Umdrehungen ausführen und stelle fest, wie viele Umdrehungen die getriebene Riemenscheibe dann gemacht hat. Haben zwei miteinander verbundene Riemenscheiben gleichen Durchmesser, dann sind ihre Drehzahlen gleich. Das Übersetzungsverhältnis ist dann 1:1. Das heißt: Wenn die treibende Riemenscheibe eine Umdrehung gemacht hat, dann' hat auch die getriebene Riemenscheibe eine Umdrehung gemacht.

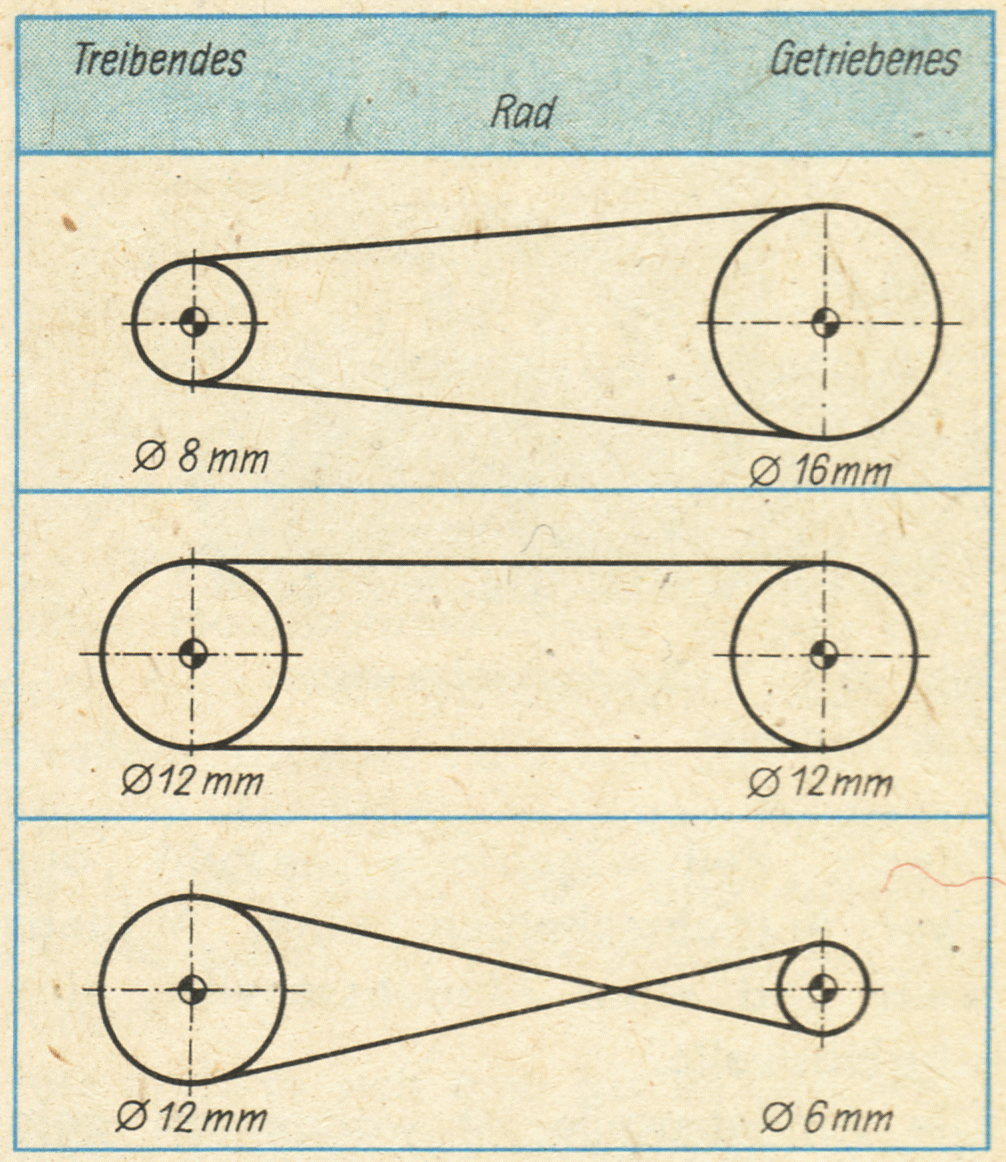

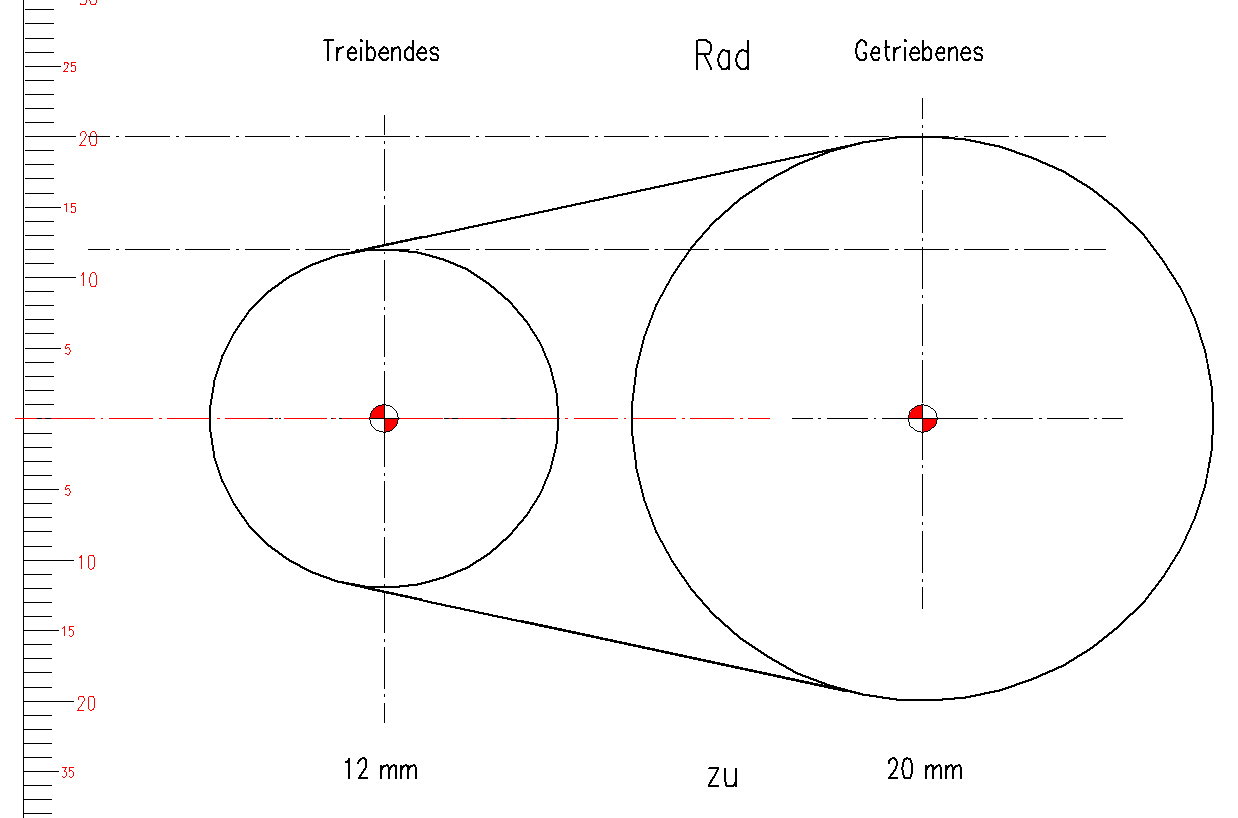

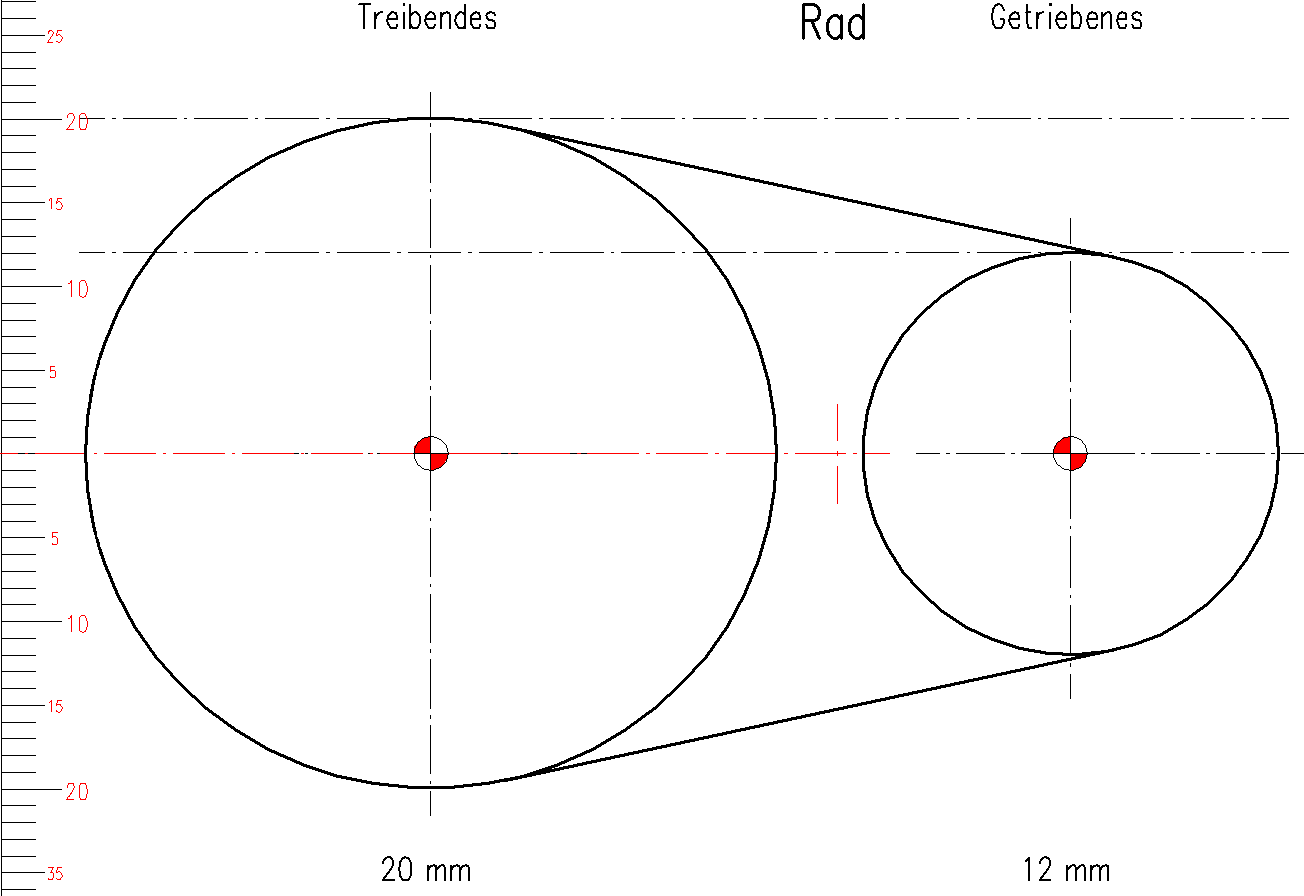

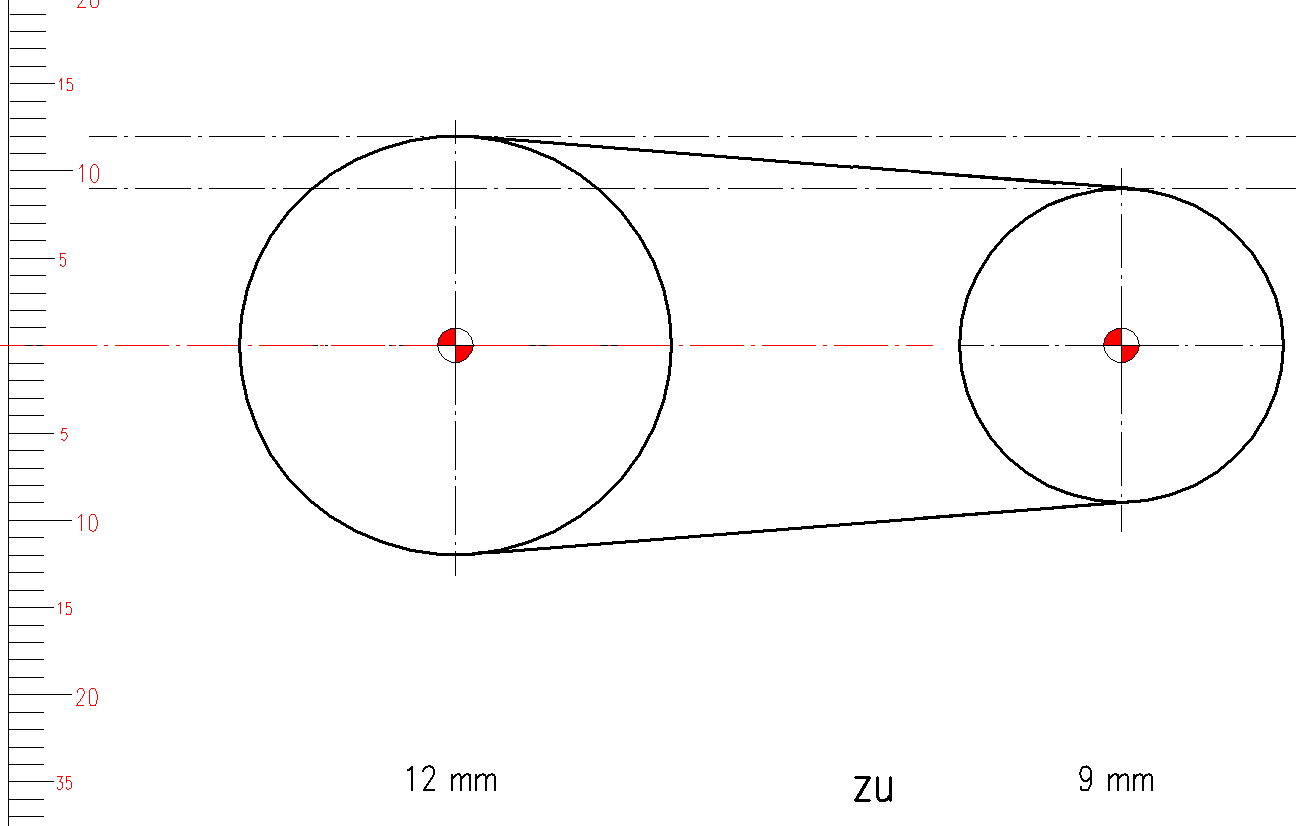

	Übersetzungsverhältnis abhand des Durchmessers allgemein     Übersetzungsverhältnis 1 zu 1     Bestimme das Übersetzungsverhältnis Bestimme das Übersetzungsverhältnis Bestimme das Übersetzungsverhältnis
