11.1. Überblick zu den Kraft übertragenden Einrichtungen

Letztmalig dran rumgefummelt: 19.09.15 16:13:29

	Unter all den fünf Maschinen-Elementen nehmen sie eine Sonderstellung ein und sind mitunter sogar in andere Maschinen-Elemente mit eingeschlossen, was ihre herausragende Stellung deutlich unterstreicht.
	1. Arten von Getrieben und Einrichtungen zur Kraftübertragung 2. Getriebe 3. Übungen zum Thema Maschinen und Kraft übertragende Einrichtungen
	die Technologieseiten Übersicht Kraft übertragende Einrichtungen - das Logo inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-) Wissen für Fortgeschrittene der Informatik
	Quellen: Schüler DUDEN - Technik und Computer Seite 50 ff. Lehrbuch für den Werkunterricht in den Klassen 4 bis 6  Seite 69 ff.

1. Arten von Getrieben und Einrichtungen zur Kraftübertragung

	Wellen übertragen "drehende Kräfte" - die Techniker haben dafür den Begriff "Drehmoment" gewählt. wird auf einen sich drehenden und irgendwie gelagerten Stab eine Kraft in Uhrzeiger-Richtung oder dagegen gebracht und der Stab (Welle) nimmt diese mit, dann überträgt er sie auf ein anderes Element.
	Lager, Buchsen, Wellen
	Kupplungen

2. Getriebe

	Getriebe sind Einrichtung zur Übertragung sowie Umformung von Kräften. Sie werden unterteilt in kraft- und in formschlüssige Getriebe. Außerdem fungieren sie als Verstärker von Kräften. Sie bilden somit eine der Grundlagen der Maschinentechnik.

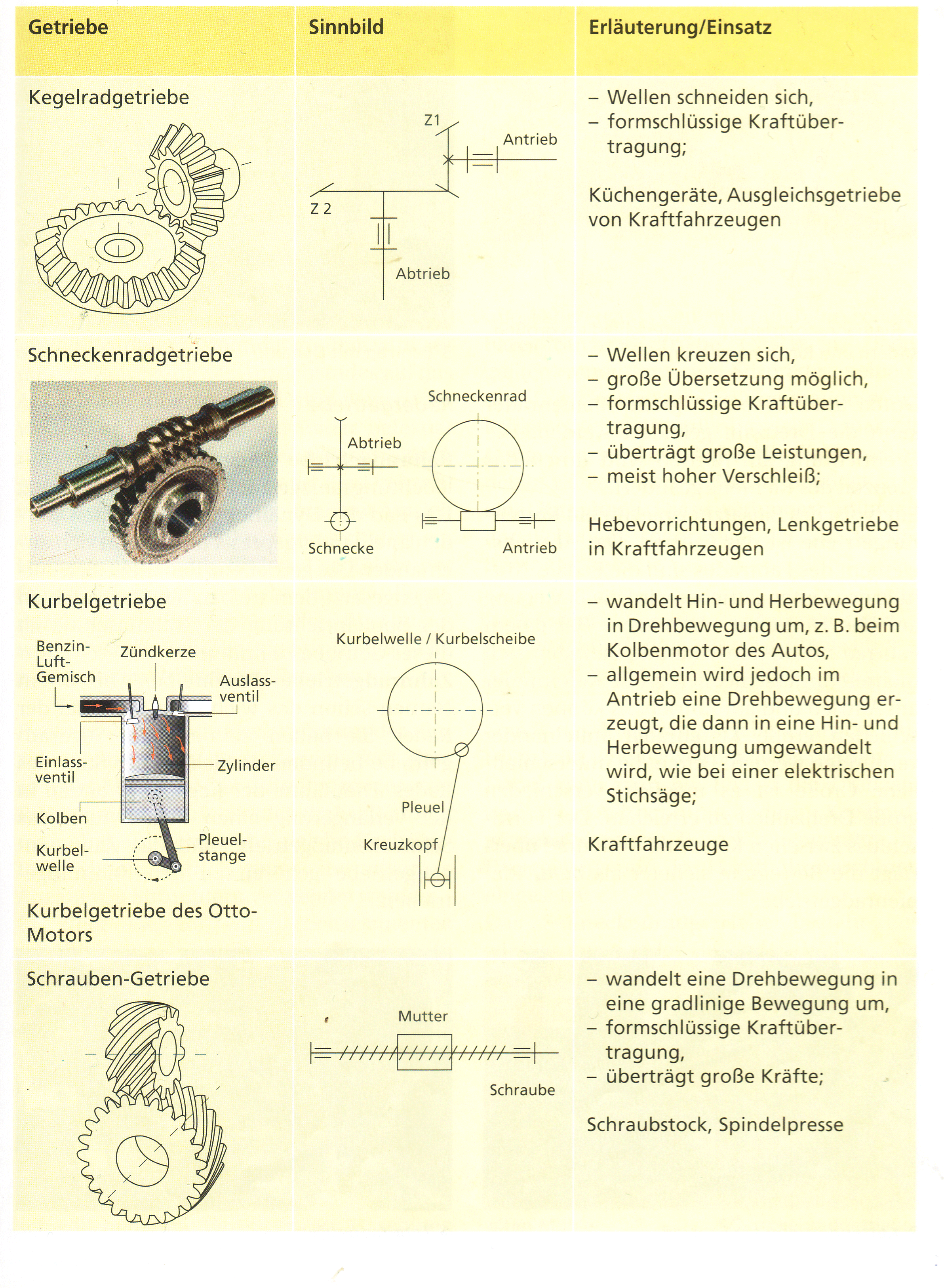

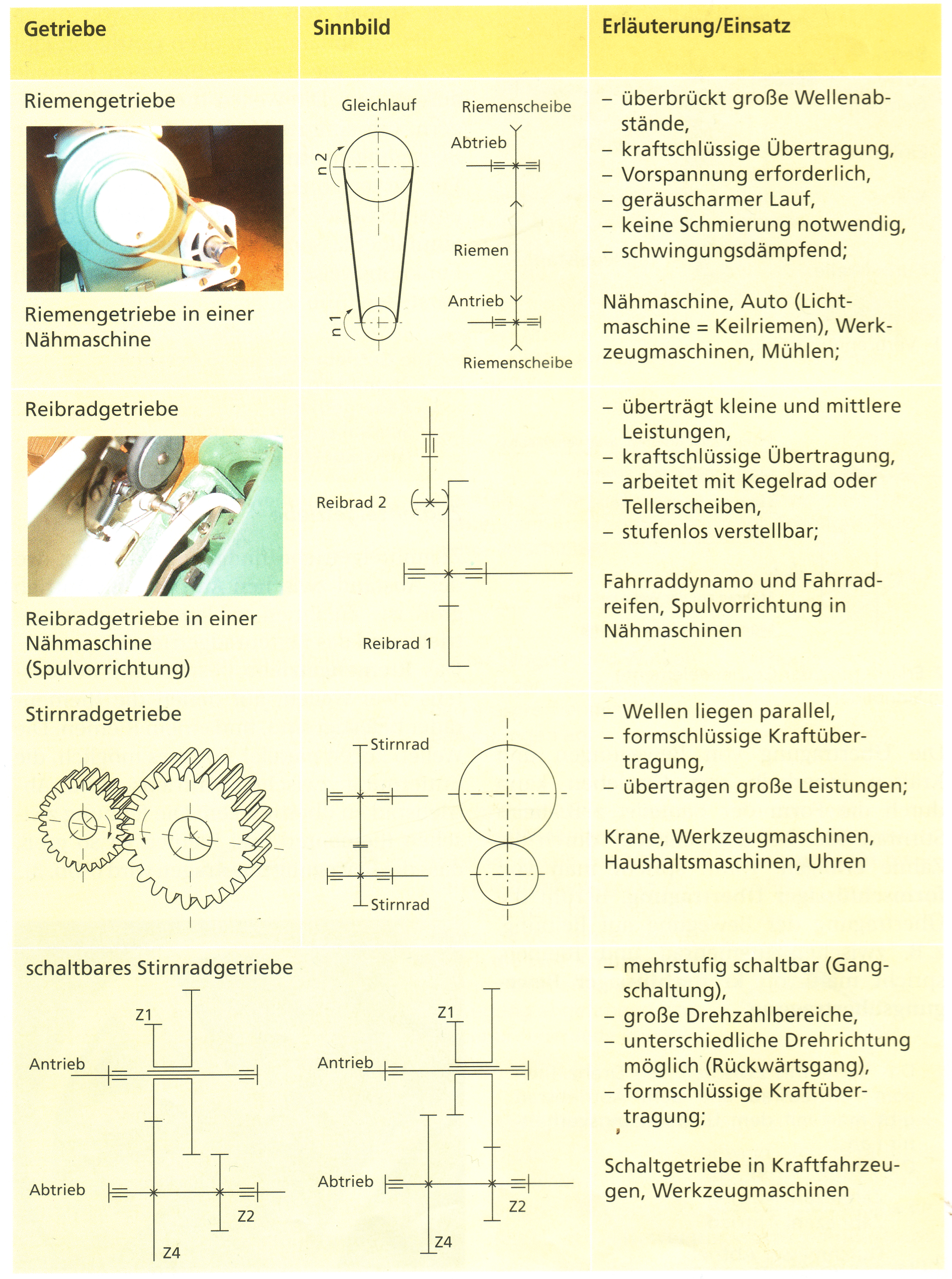

	Darstellung von Zahnradgetrieben   Getriebeübersicht Teil I Getriebeübersicht Teil II
	Ansicht Verzahnungsart Modul AussenØ und Verzahnungslänge Stirnräder, Ritzel gerade schräg bis ca. 45° 0,5 - 8 0,5 - 5 0,75 - 5 1 - 6 1 - 4 max. Ø 400 max. Ø 400; max. Verz.länge: 75mm Ø 10 - Ø 300 Ø 20 - Ø 320 Ø 13 - Ø 305   Kettenräder passend für Rollenketten nach DIN-Normen und Sonderprofile   max. Ø 400 Kegelräder Normalmodul 0,3 - 1,5 Stirnmodul bis  2,3 max. Ø 78 bei i = 1:1 max. Ø 110 bei i = 1:5 Innenzahnkränze m = 0,5 - 6 max. Ø 440 max. Verz.länge: 75mm Keilwellen   max. Ø 160 bis 355 mm Länge Profil-Ø 10 bis max. Ø130 max. Spitzenweite 800 mm max. Profillänge 780 mm Zylinderschnecken / Schneckenräder auf Anfrage     Welle-Naben- Verbindungen Zahnwellenprofile n. DIN 5480 + 5482 und SAE-Norm Kerbverzahnung n. DIN 5481 auf Anfrage     Sonderverzahnungen auf Anfrage z.B. Zahnsegment, Blockverzahnungen u. v. m

3. Übungen zum Thema Maschinen und Kraft übertragende sowie -umformende Einrichtungen

	Hier nun klären wir die Frage, was Kraftübertragung sowie Kraftumformung ganz praktisch bedeuten. Die Arten der Getriebe sowie die Art und Weise der Übertragung von Kraft kann hier nun nachempfunden werden.Bezüge aus der Praxis ergänzen alles.

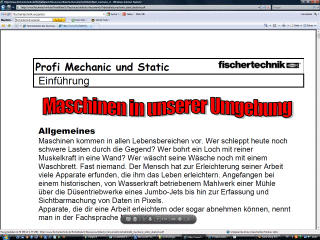

	Fischertechnik Technischer Baukasten Arbeitsanleitungen - Getriebeübersichten Basisset
