Wir haben die Besatzung gewechselt und nunmehr sind an Bord - und damit auf dem besten Wege, Hardware-Experten zu werden:

• David Berthold
• Richard Friedrich
• Andreas Körner
• Tammy Bsecke
• Juri Bernhard

Besonders interessant ist für den Insider der Einsatz der RAMs 65256 (32 KByte × 8 Bit) zu zwei Sektoren von je 32 KByte sowie deren Decodierung innerhalb des Gesamtsystems. Des weiteren wurde das System mit zusätzliche Treibern um einen weiteren PIO, SIO, CTC sowie DMA ergänzt und angepasst sowie um ein Analysesystem bereichert.
Definitiv funktionstüchtig waren bis zum 07.10.04:

• Bereinigen der Leiterplatten - fertig gestellt bis 7.10.04 nachmittags

• RESET- und NMI-Logik sowie Peripheriebeschaltung der CPU am ??.??.04

• Taktlogik - Vollzug am ??.??.04

• CPU in ihrer Grundfunktion - Vollzug am ??.??.04

• ROM-Zugriff (Lesen und Ausführen) - Vollzug am ??.??.04

• RAM-Zugriff( Lesen und Schreiben) - Vollzug am ??.??.04

• PIO funktioniert sicher in Byte Ausgabe sowie Bit-Ausgabe - Vollzug am ??.??.05

• CTC funktioniert sehr  wahrscheinlich :-(     - Vollzug am 13.8.04

• Tastatur funktioniert  - Vollzug am 07.10.04 - und allen Fans noch einen schönen Feiertag zum 55. Jahrestag der DDR :-)

Arbeitsstand für das Projekt ist der 13.8.04 - die Taktlogik wurde am 25.3.04 umgebaut

• LC-80 mit dem 12er-Kurs im Schuljahr 2003/2004
• LC-80 als BELL von Tammy Bosecke im Schuljahr 2004/200

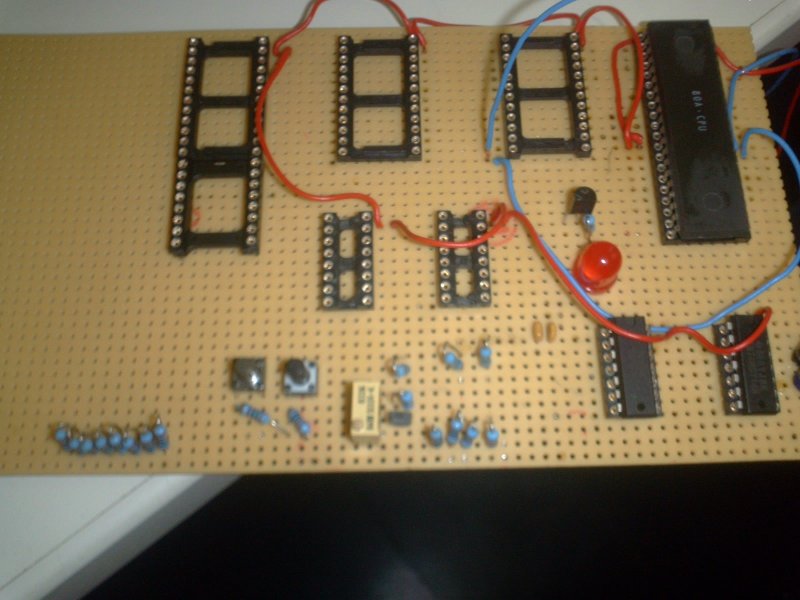

System- und Peripherie-Platine getrennt

die Anzeigeplatine

die Anzeigeplatine in anderer Sicht

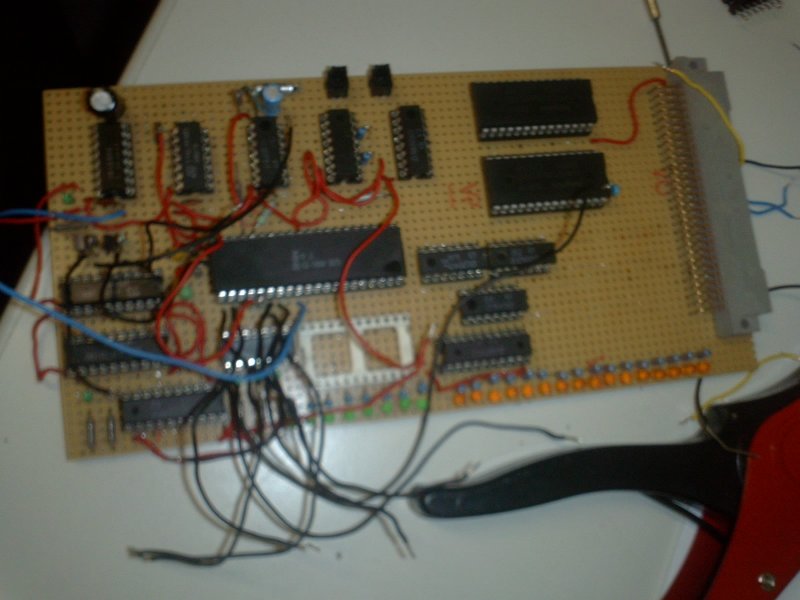

die Systemplatine

Leiterseite der Systemplatine

Leiterseite der Anzeigeplatine

Trassierung auf der Systemplatine

Trassierung auf der Anzeigeplatine

Systemsteckverbinder für den System-BUS

... unter Volllast sicher ein Amperè Strom - bei 5Volt sind das 5 Watt :-(

die Anzeige separat

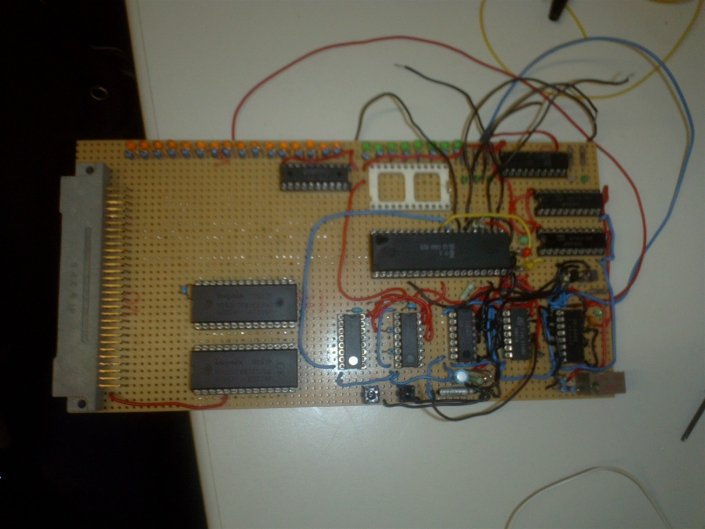

Eine weitere Maschine innerhalb des Projektes verfolgt das Ziel, den LC-80 mit verschiedenen Takten zu betreiben - bis hin zu einem statischen Takt (das geht wirklich noch, da der Z80 statische Register besitzt). Zusätzlich verfügt dieser Rechner über entsprechend zu steuernde Treiberstufen plus Treiberstufen zum Anzeigen der BUS-Zustände (binär sowie auch hexadezimal)

Arbeitsstand für das Projekt ist der 13.8.04

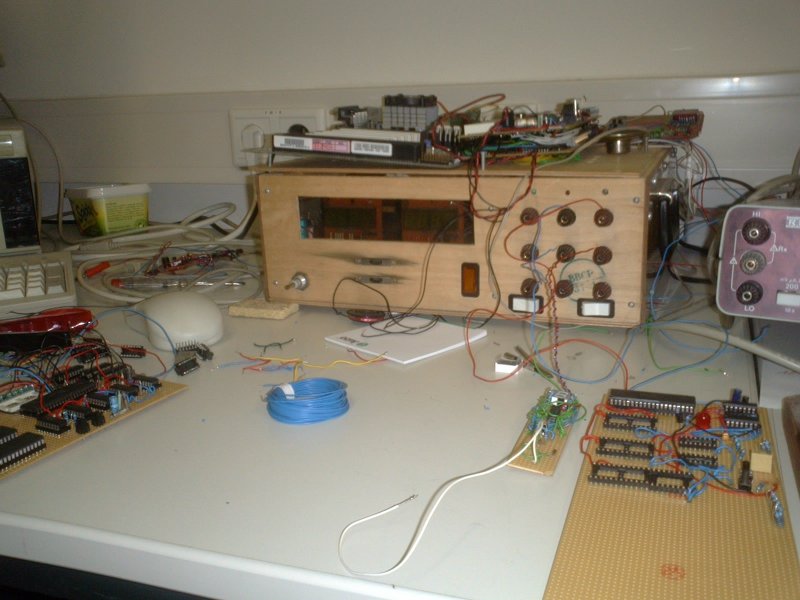

Zwischenarbeitsplatz unter Heisrath'scher Kritik ;_)

LC-80 kommt schon als Ausschrift

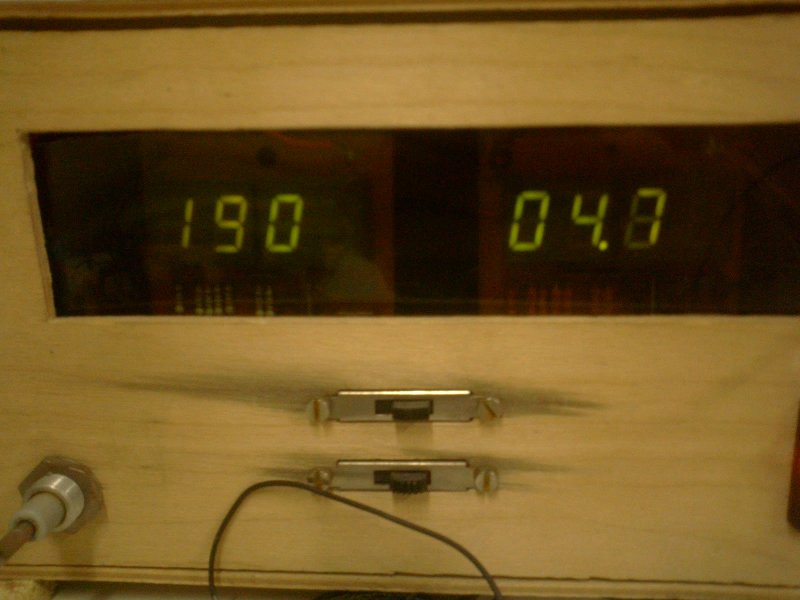

... auch der Begrüßungsmonitor läuft

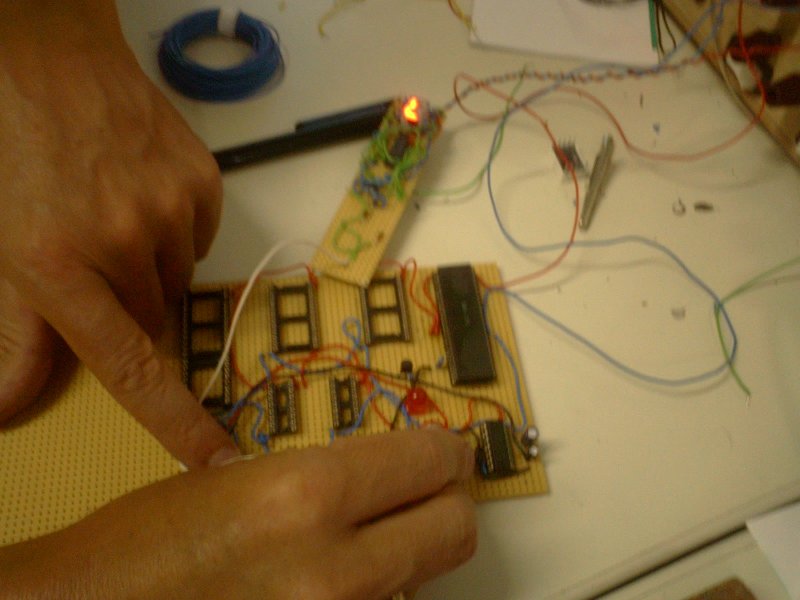

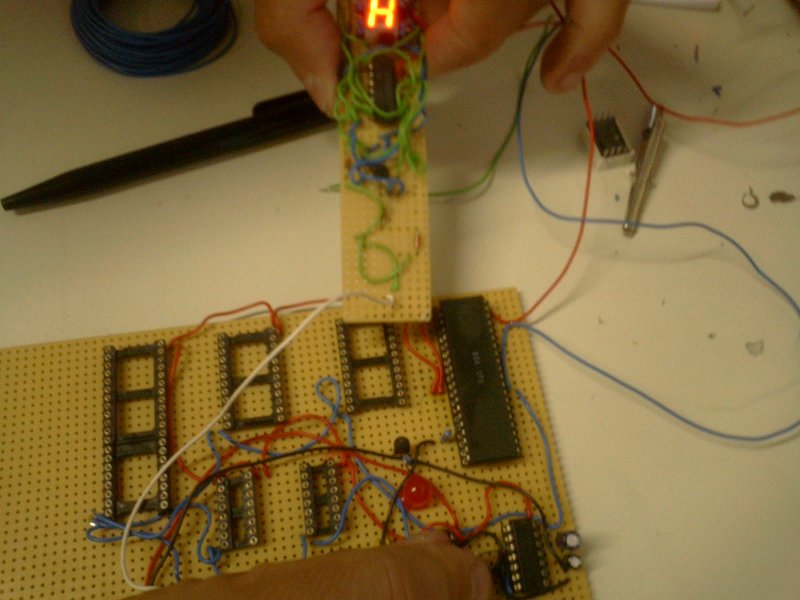

die richtigen PIO-Bits schalten schon in die Adressanzeige

die stabilisierte Spannung sollte 5 Volt betragen

... und von hier kamen die letzten Arbeitsschritte

... unn döss iss daos Oigioal ;-)

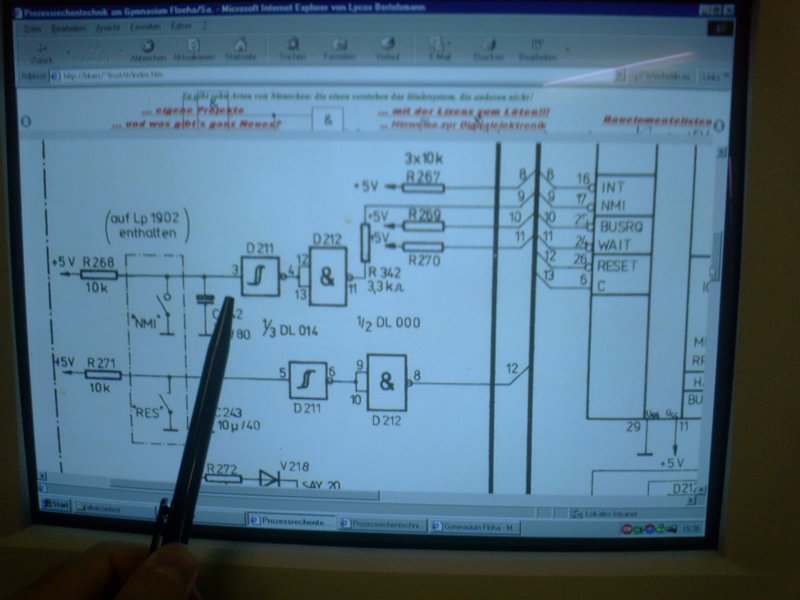

Tja - und das war die Schaltung ;-)

Geburtsstunde des Gesamtsystems ist der 1.4.04 - da gab's dann noch einige Verschaltungsprobleme - und am 6.4.04 läuft alles, das führte dann schon zum Abwischen einer erheblichen Menge Schweißes von diversen Stirnen.

Arbeitsstand für das Projekt ist der 6.4.04

... sooouuu - da issser ;-)

Adressanforederung tut klappen tun

... tja - den RAM haben wir auf 65536 Bytes hochgezogen

bekannte Startadresse des Betriebssystems

... das tut der NMI sein tun ;-)

... Befehl FFH erfolgreich abgearbeitet - RESTART 38H

... falsche Taste ;-)
