9.2. intel i4004 und i8008 sowie ihre Konsequenzen

Letztmalig dran rumgefummelt: 02.01.08 00:34:24

	Alle Rechner vor dem Intel 404-Prozessor waren aus diskreten IS aufgebaut, deren Highlight einen ALU bildete. Die Funktionalität von Registerstrukturen wurden mit Schieberegistern nachgebildet. In  BUS-Architkturen bildeten Treibersysteme das Rückgrat. Klas flossen hier beträchtliche Ströme, wenngleich die Architekturen grundsätzlich offen waren und eigentlich nur durch den Bauelementeinsatz begrenzt wurde. Man sollte sich allerdings vergegenwärtigen, das RAM-Bausteine der Organisation 256 × 1 Bit den Endpunkt der technischen Realisierbakeit bildeten.
	1. Prozessorgeschicht e i4004 2. Aufbau und Funktionsweise des i8008 3. Verwandte Themen
	die Elektronikseiten Logo des INTEL 404 begrenzt verwendbar - selbst aufpassen, ab welcher Stelle es Blödsinn wird ;-) Wissen für Fortgeschrittene der Informatik
	dem i8008 kommt international keine wirklich große technische, wohl aber große technisch-historische Bedeutung zu - das war in der ehemaligen DDR anders - hier wurde dieser Prozessor exemplarisch als INTEL-Cone unter dem Name U808D in Eigenproduktion nachgebaut) das Leitbild für die 1. Bürorechnergeneration, abgelöst durch den U880 (eine ZILOG-Clone)

1. Vorgeschichte des i4004

	Alle Rechner vor dem Intel 404-Prozessor waren aus diskreten IS aufgebaut, deren Highlight einen ALU bildete. Die Funktionalität von Registerstrukturen wurden mit Schieberegistern nachgebildet. In  BUS-Architkturen bildeten Treibersysteme das Rückgrat. Klas flossen hier beträchtliche Ströme, wenngleich die Architekturen grundsätzlich offen waren und eigentlich nur durch den Bauelementeinsatz begrenzt wurde. Man sollte sich allerdings vergegenwärtigen, das RAM-Bausteine der Organisation 256 × 1 Bit den Endpunkt der technischen Realisierbakeit bildeten.
	Bauelement  des i4004 Chip des i4004 von oben gesehen
	dem i8008 kommt keine große technische, wohl aber große technisch-historische Bedeutung zu
	mit diesem Prozessor wurde erstmals der Beweis angetreten, dass die Leistungsfähigkeit von bis dahin ausschließlich Großrechnern auf Chips portierbar ist
	dieser Prozessor hat eine Ära eingeleitet

2. Aufbau und technische Details i8008

	Der i8008 - in der DDR der U808 war der erste von der Industrie auch wirklich in nennenswerter Stückzahl eingesetzte Mikroprozessor. Seine Leistungsfähigkeit war gering, jedoch schlug er alle bisherigen Großrechner durch die Möglichkeit, prozessorbasierte Steuerungssyteme in kleinen Baugruppen plazieren zu können

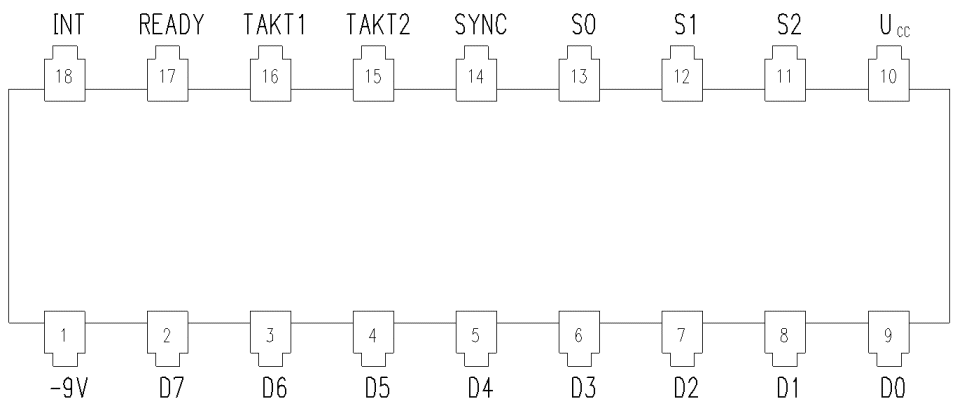

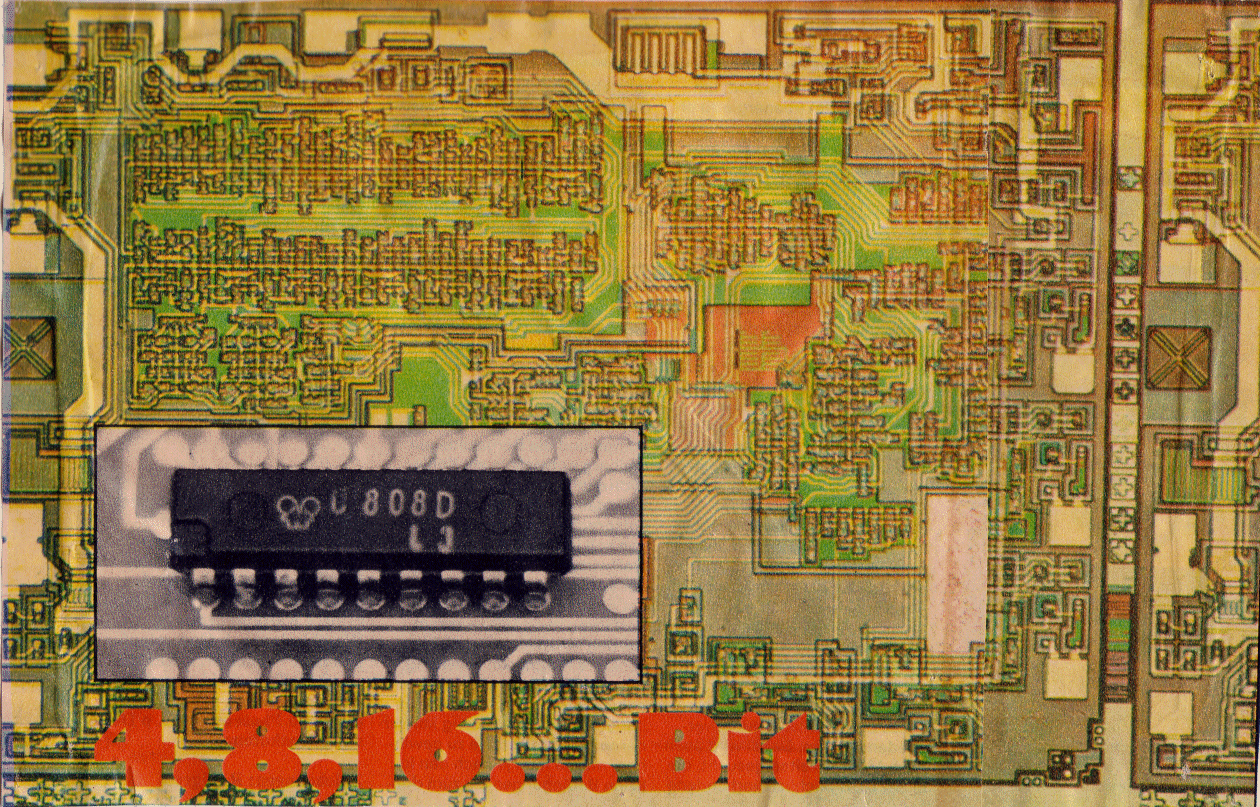

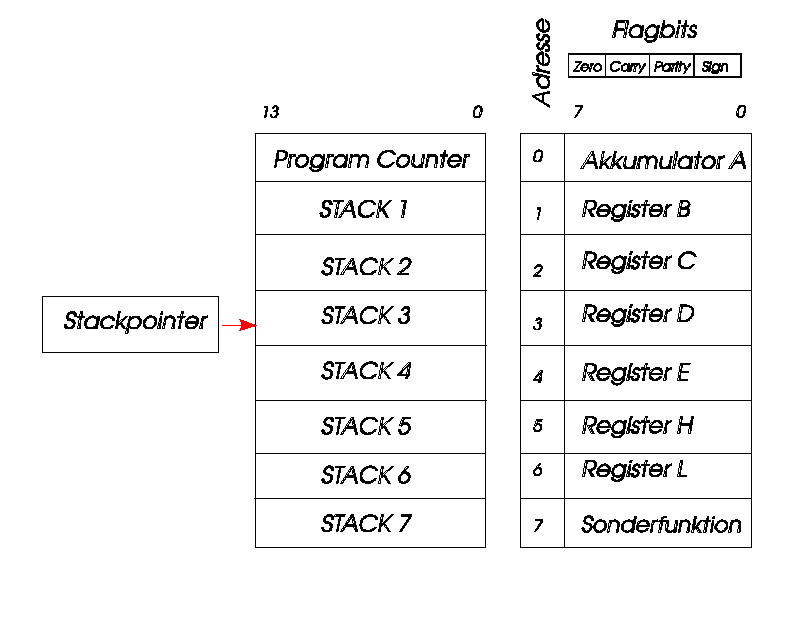

	Chip-Oberfläche des U808 - so hieß der i8008 in der DDR ;-) Anschlussbelegung des i8008 Registerstruktur des i8008
	Erscheinungsjahr: 1970/71
	Breite des Datenbusses: 8 Bit (Daten- und 16 Bit-Dressbus multiplex)
	Adressraum: 16 KByte
	Anzahl der Register: 7 Nutzerregister 1 Steuerreigster
	Anzahl der Anschlüsse: 18
	maximale Taktfrequenz:
	Integrierte Transistoren: 3500
	Halbleitertechnologie: p-Kanal-MOS
	Integrierte Chipfläche in mm2: 20
	Anzahl der Befehle:
	Bus-Organisation (Multiplex): Daten- und Adressbus gemeinsam   (multiplex)
	Befehlsabarbeitungszeiten (durchschnittlich):
	Betriebsspannungen: + 5 Volt, -12 Volt

---

3. Verwandte Themen

Was ist alles mit dem Betriebssystem eines Microcomputers verwandt? Antwort: faktisch der gesamte Bereich der Digitalelektronik und sowieso die gesamte Technik der Software-Technologie der Vergangenheit, Gegenwart sowie zumindest der nächsten Zukunft.

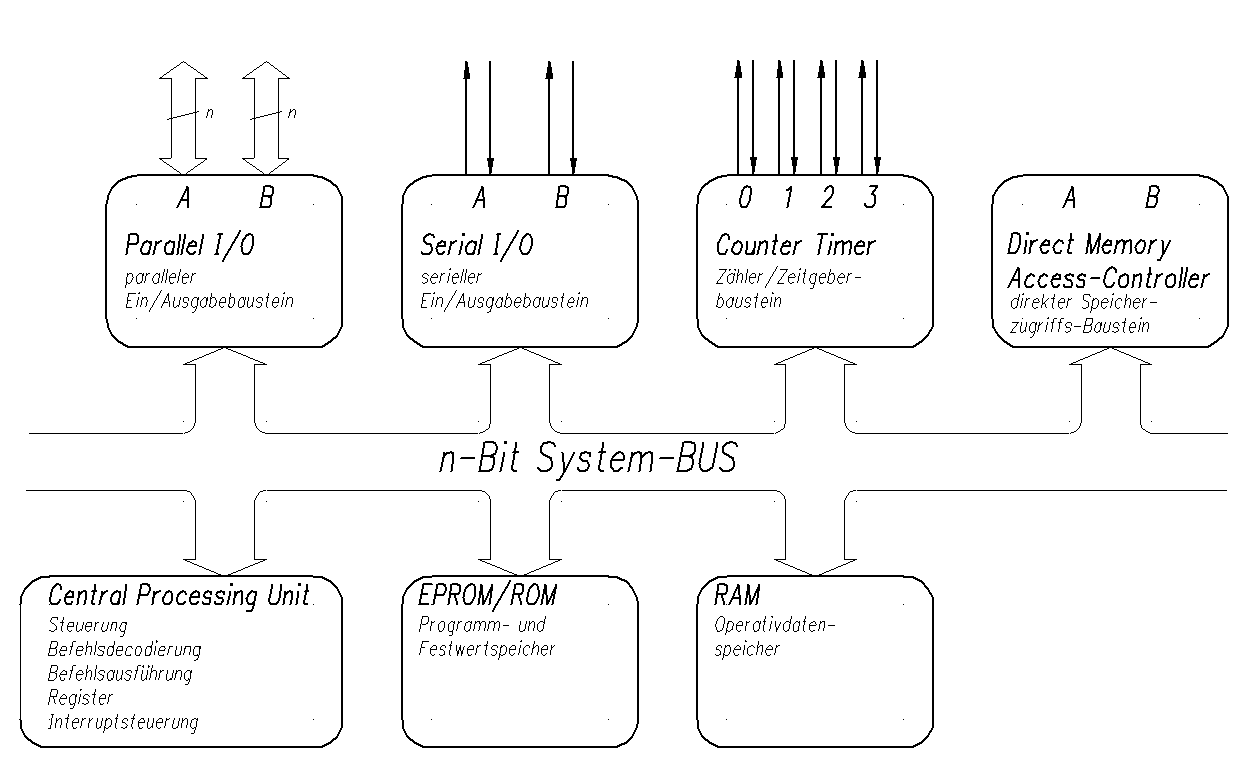

der LC-80 POLYCOMPUTER Z80-CPU Mnemonic-Code-Notation höhere Programmierwerkzeuge ... und so funktioniert ein Computer   die beliebte alphabetisch sortierte Schnell-Liste die beliebte numerisch sortierte Schnell-Liste Allgemeine FLAG-Wirkung FLAG-Wirkung auf OP-Code-Gruppen Alphabetisch sortierte Dokumentation FLAG Teile I FLAG Teile 2 Allgemeine Funktionssymbolik Der LC-80 Simulator Blockschaltbild eines Einchiprechners

---
