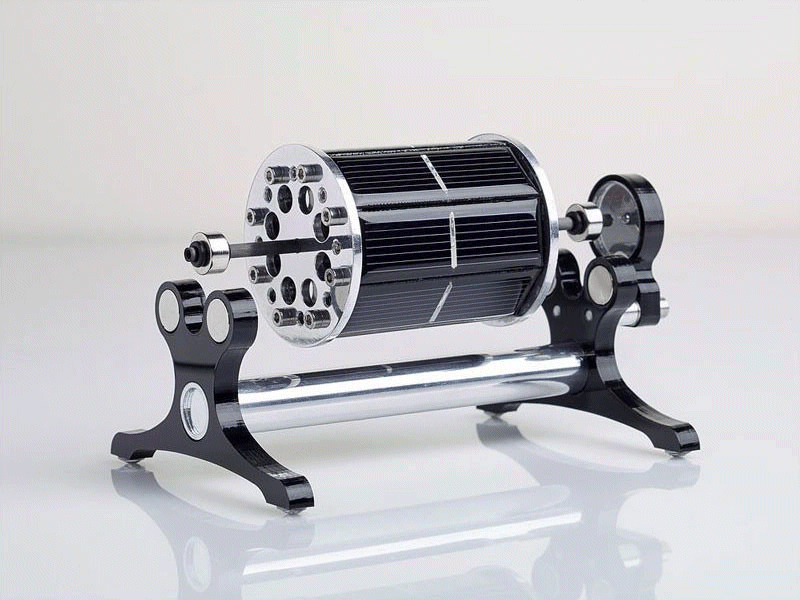

Die Idee eines lichtkommutierten Motors, bei dem Solarzellen die einzelnen Spulen eines Motors mit Strom versorgen, wurde erstmals von Daryl Chapin in einem Versuchsset von 1962 über Solarenergie beschrieben. Das Set wurde von Bell Labs verteilt, wo Chapin zusammen mit seinen Kollegen Calvin Fuller und Gerald Pearson acht Jahre zuvor, 1954, die moderne Solarzelle erfunden hatte. Chapins Version des Motors verwendet einen vertikalen Glaszylinder auf einer Nadelspitze als reibungsarmes Lager.

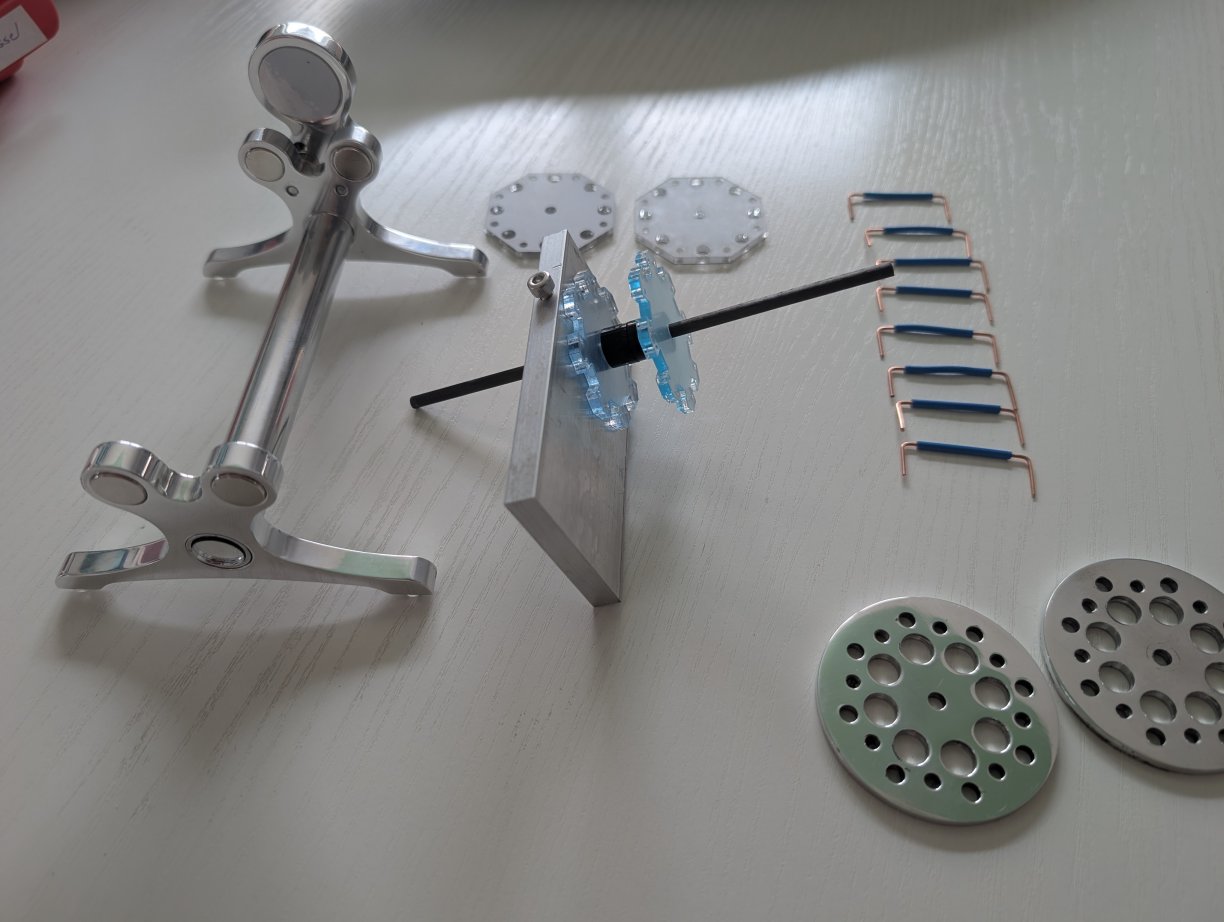

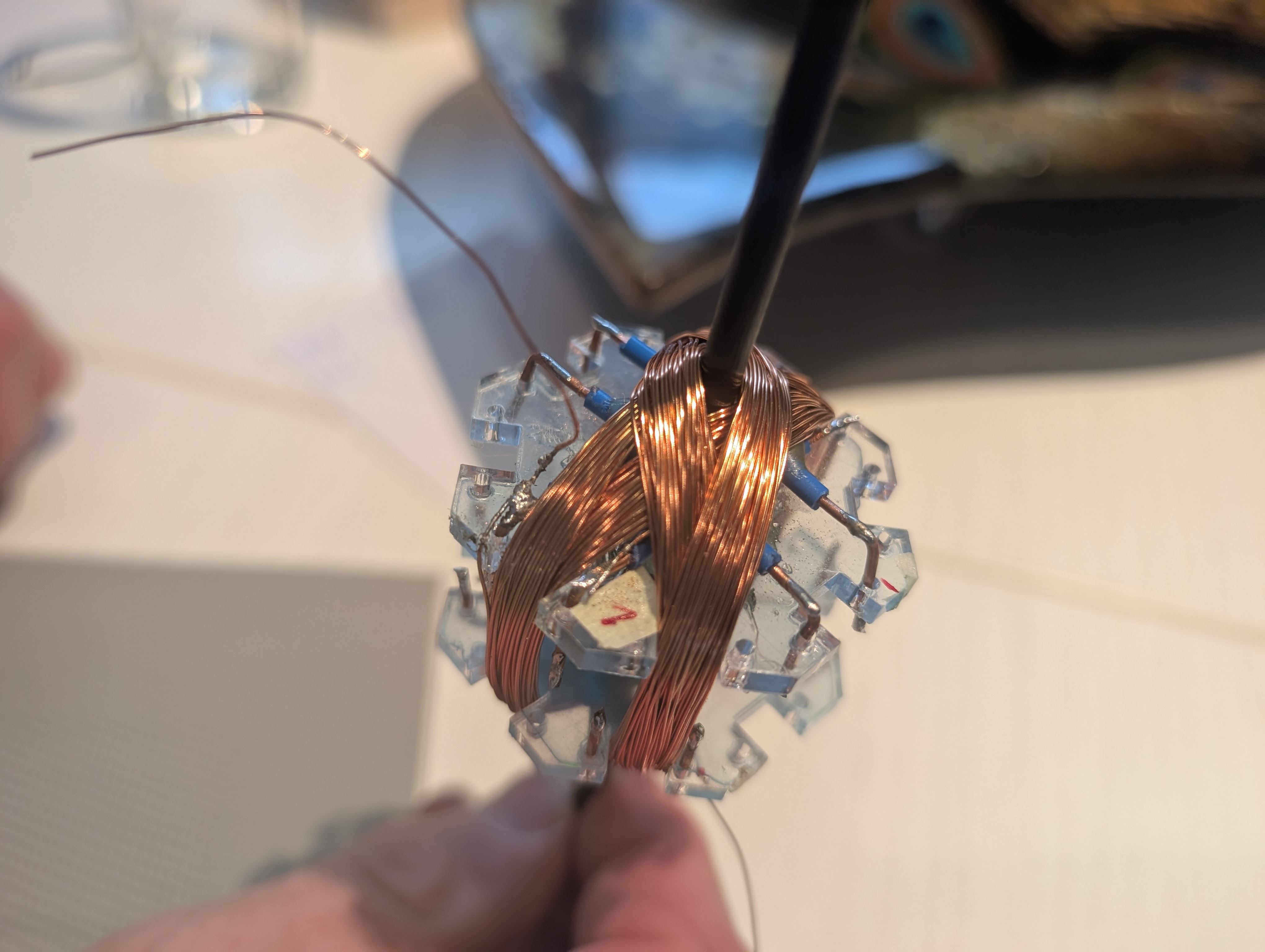

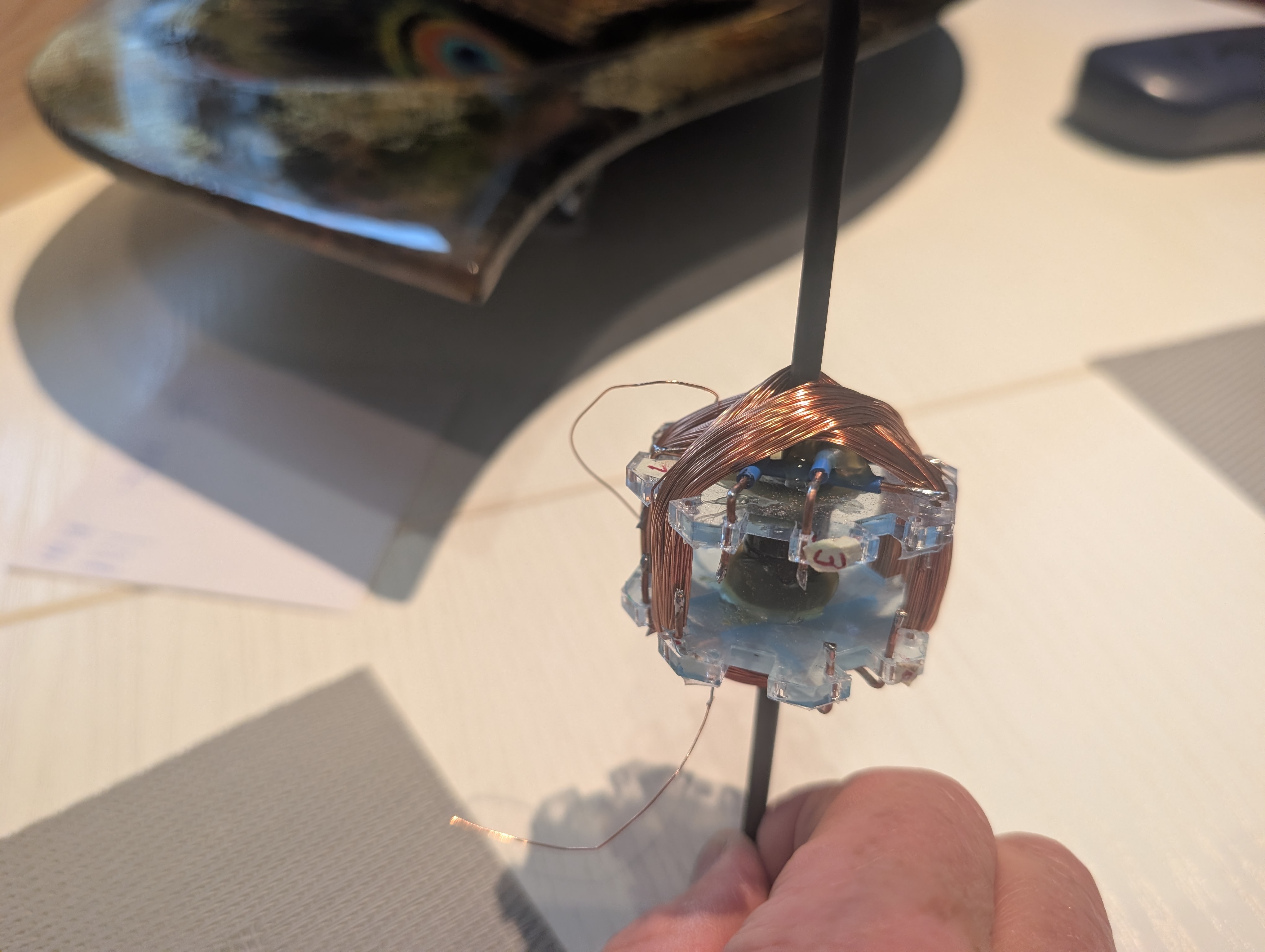

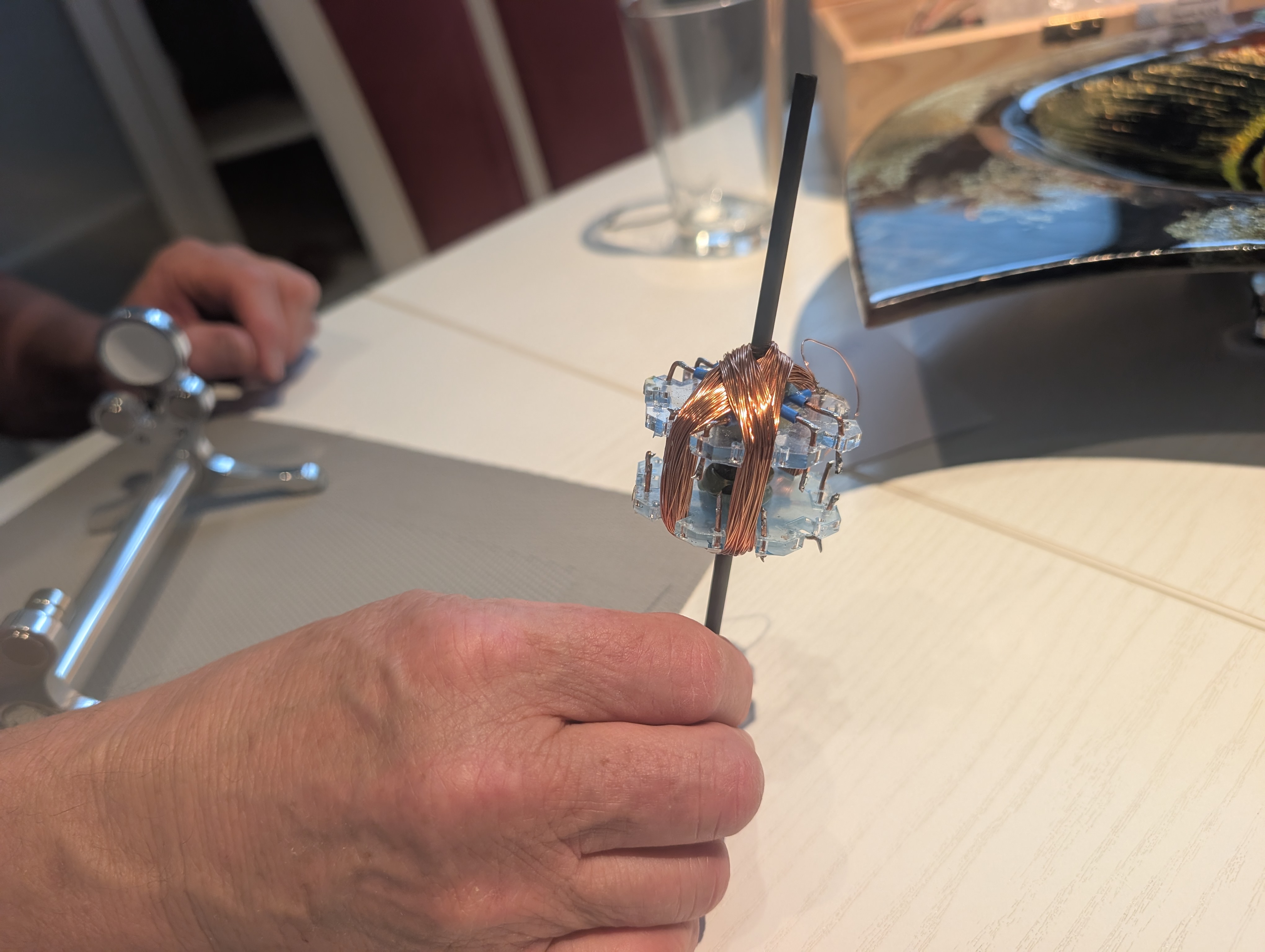

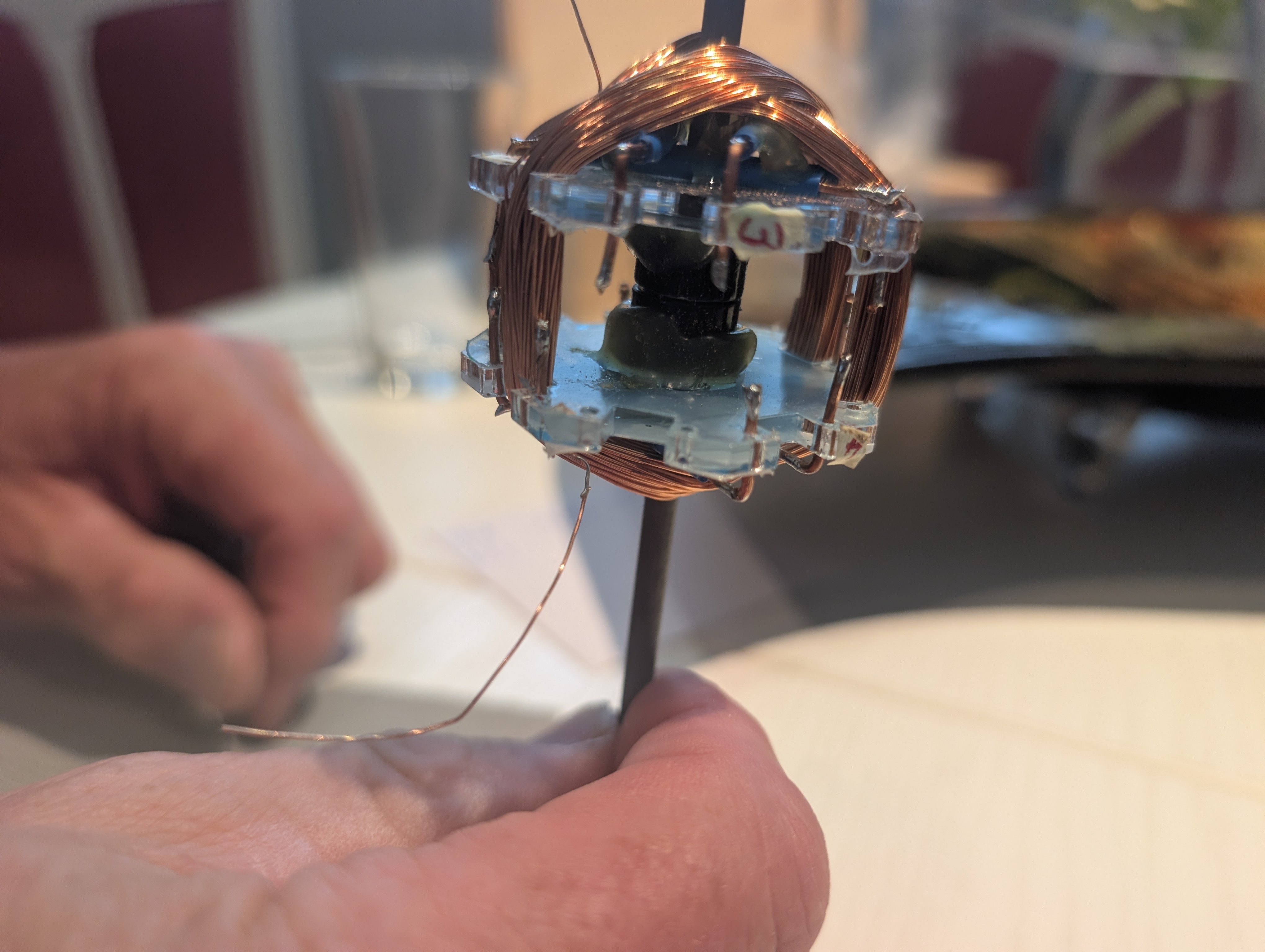

Eine magnetische Aufhängung des Rotors wurde 1994 vom Erfinder Larry Spring hinzugefügt, um "Larry Spring's Magnetic Levitation Mendocino Brushless Solar Motor" zu schaffen – besser bekannt als "Mendocino Motor" mit horizontalem Rotor. Der Name stammt von dem Standort seiner Werkstatt an der Mendocino-Küste Kaliforniens.

0. Praktische Strom- und Spannungsversorgung
1. Einfacher Stromkreis
2. Reihenschaltung
3. Parallelschaltung
4. Schaltungen der Starkstromtechnik

5. Schaltungskombinationen und Messtechnik
6. Verwandte Themen
7. Aufgaben

die Elektronikseiten



Mendocino-Motor

inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-)

Wissen für Fortgeschrittene der Informatik

Informatik-Profi-Wissen

Alle Schaltungen sind Verbraucherschaltungen, d. h., dem jeweiligen Schaltungsanspruch ist ein passives, leistungsumsetzendes Bauelement zugeordnet.
wird statt Gleichspannung Wechselspannung eingesetzt und evtl. Verbraucher angewandt, die sensibel auf Wechselspannung reagieren (Induktivitäten, Kapazitäten), ist im Schaltungszusammenhang einiges zu beachten

0. Praktische Strom- und Spannungsversorgung history menue scroll up
Das ist ein gewaltiges Kapitel der Digital-Elektronik - zumindest solange ich mich auf der Ebene separierbarer Schaltkreise aus der Bastelkiste mit ihren vorwiegenden TTL-Bauelementen bewege. Erst modernere CMOS-Technologie sowie Controller-Technik haben das etwas an den Rand geschoben. Mit der Entwicklung von Peripherie-Elektronik bin ich aber mit oben genannten Faktoren wieder voll dabei. 's hilft also alles nix - wir müssen uns mit de Stromversorgung vertraut machen.
Durch die moderne Kfz-Technik wird das Thema Akkumulator wieder ganz nach vorn geschoben und stellt einen Zukunftsfaktor dar.
Stromgewinnung und Spannungsumformungen

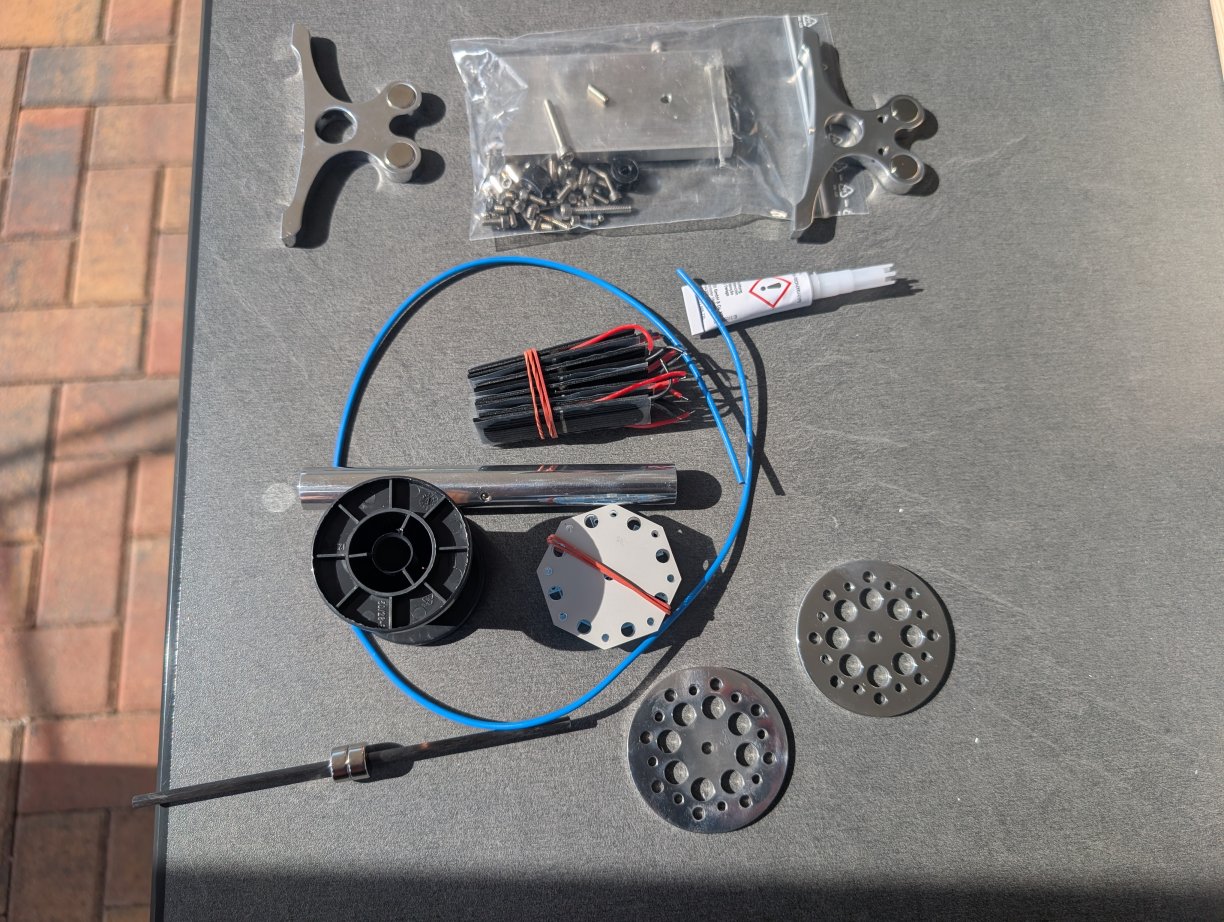

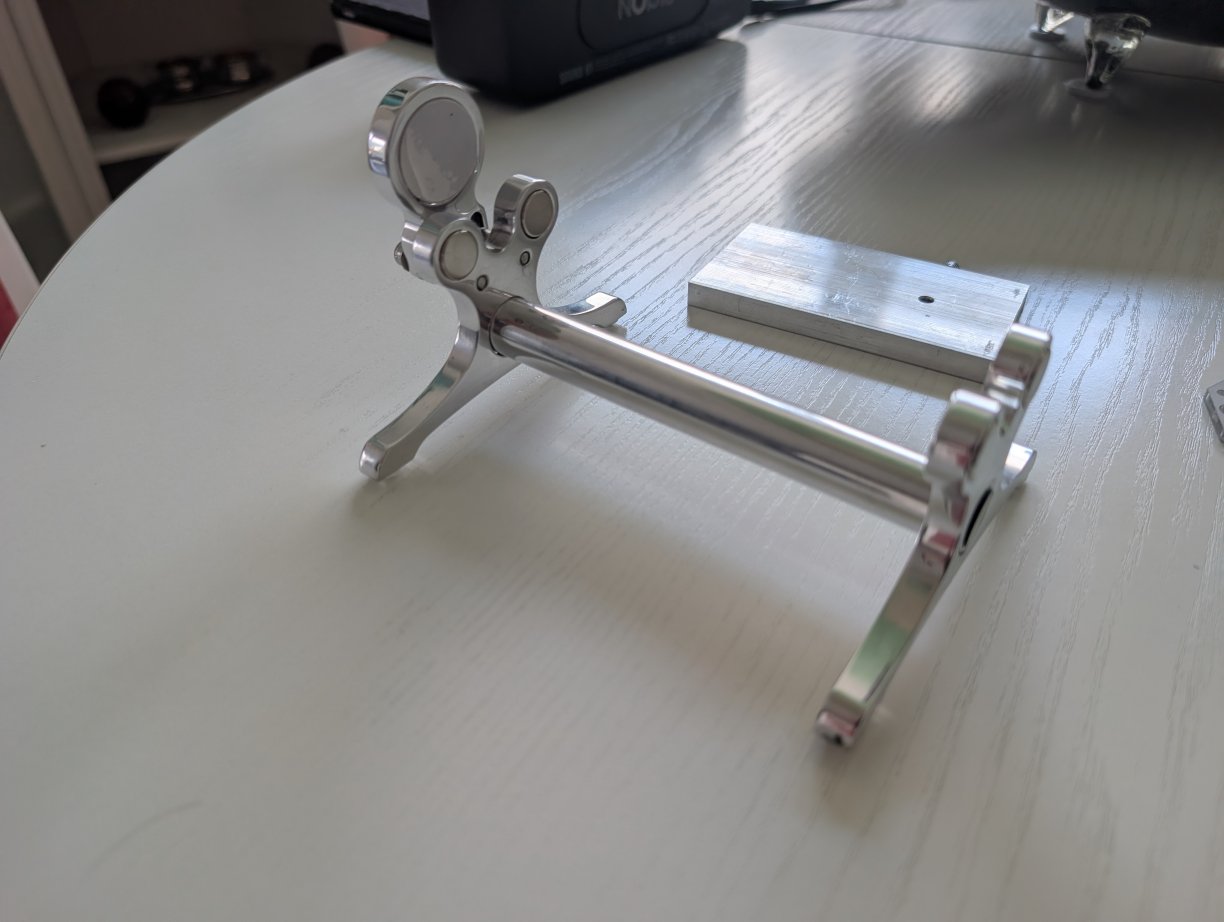

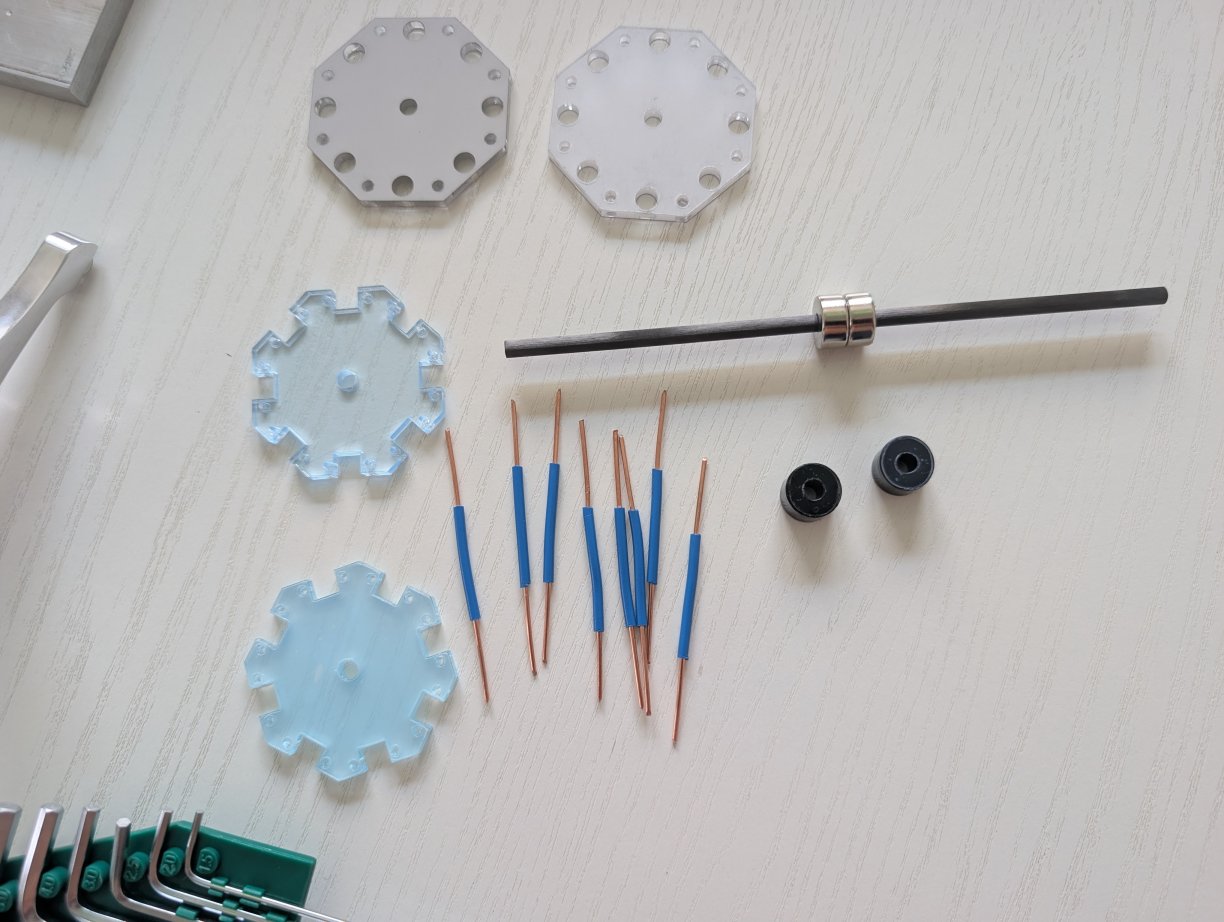

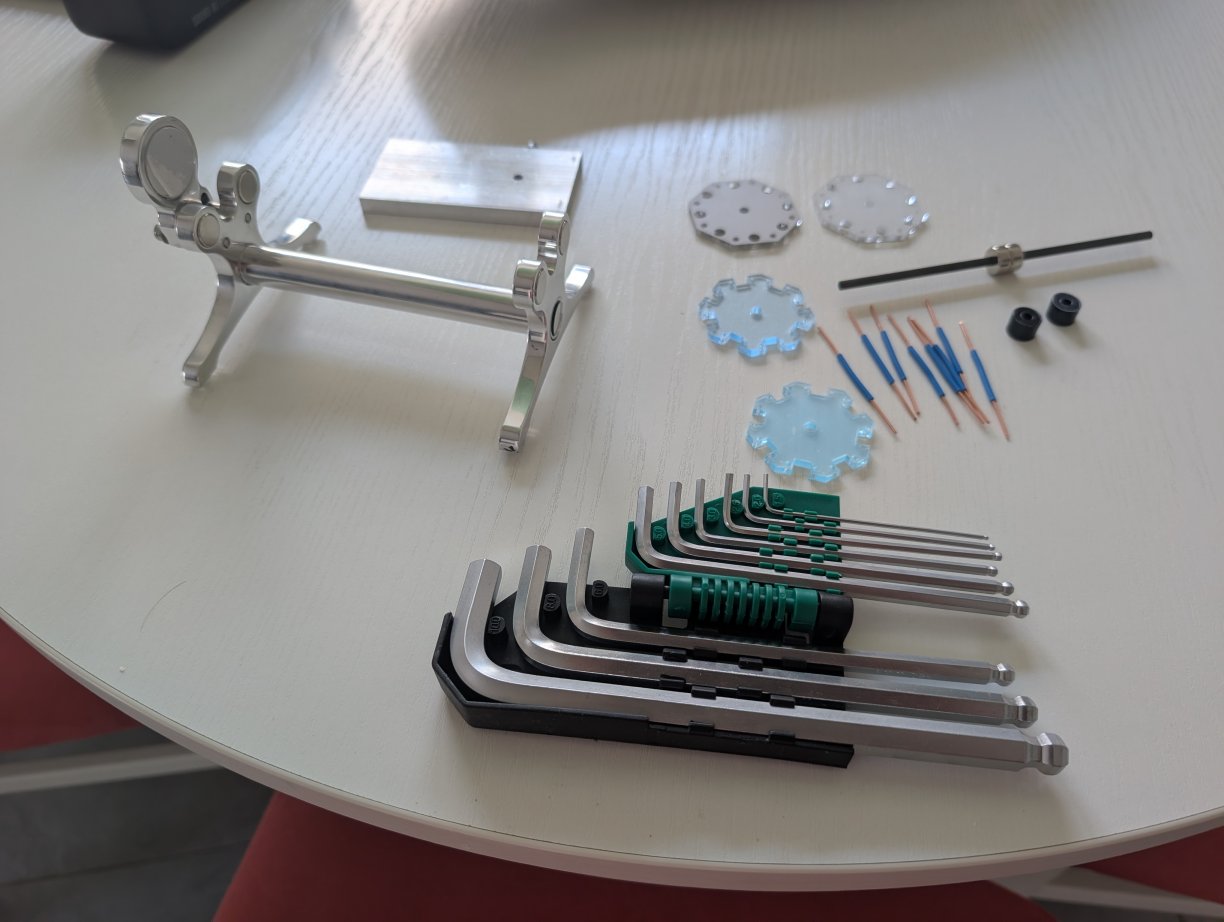

Bauanleitungen MENDOCINO-Motoren von Klose Mendocino-Motorr

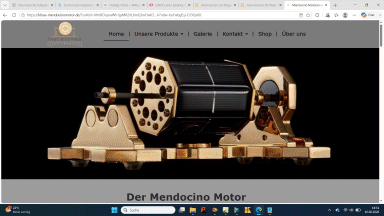

Deutsche Bauanleitung Mendocino-Motor

Motoren bei Klose



1. Einfacher Stromkreis history menue scroll up
Einfacher Stromkreis ist abgeleitet von der Anwendung nur eines Verbrauchers. Außerdem ist die Ausführung dieser Schaltung wirklich „einfach“! Die Bezeichnung „Kreis“ darf man vom Schaltplan hergeleitet nicht all zu wörtlich nehmen - gemeint ist, dass der Strom, nachdem er den Verbrauche durchflossen hat, wieder zur Spannungsquelle zurückkehrt.

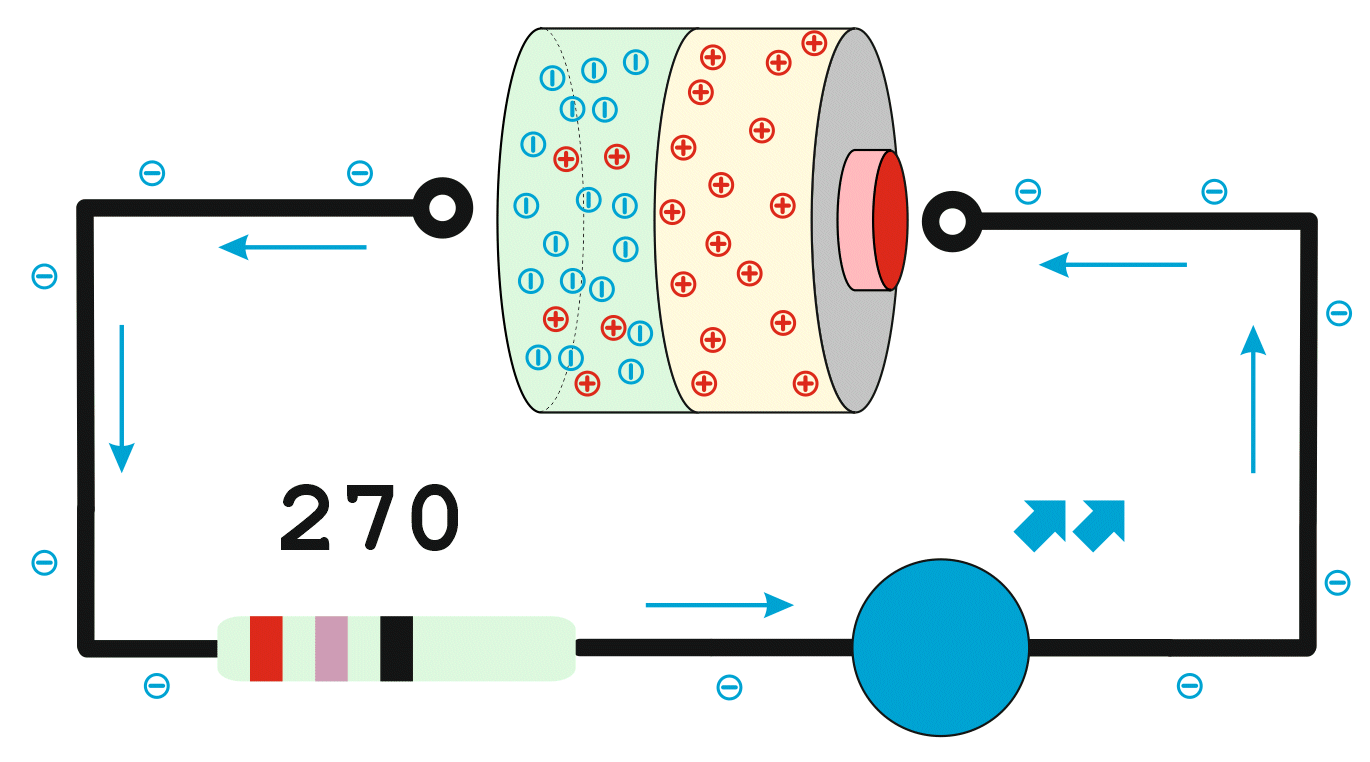

Einfacher Stromkreis - die Wirkungsweise mit CorelDraw dargestellt

Download als CorelDraw11.0-Datei

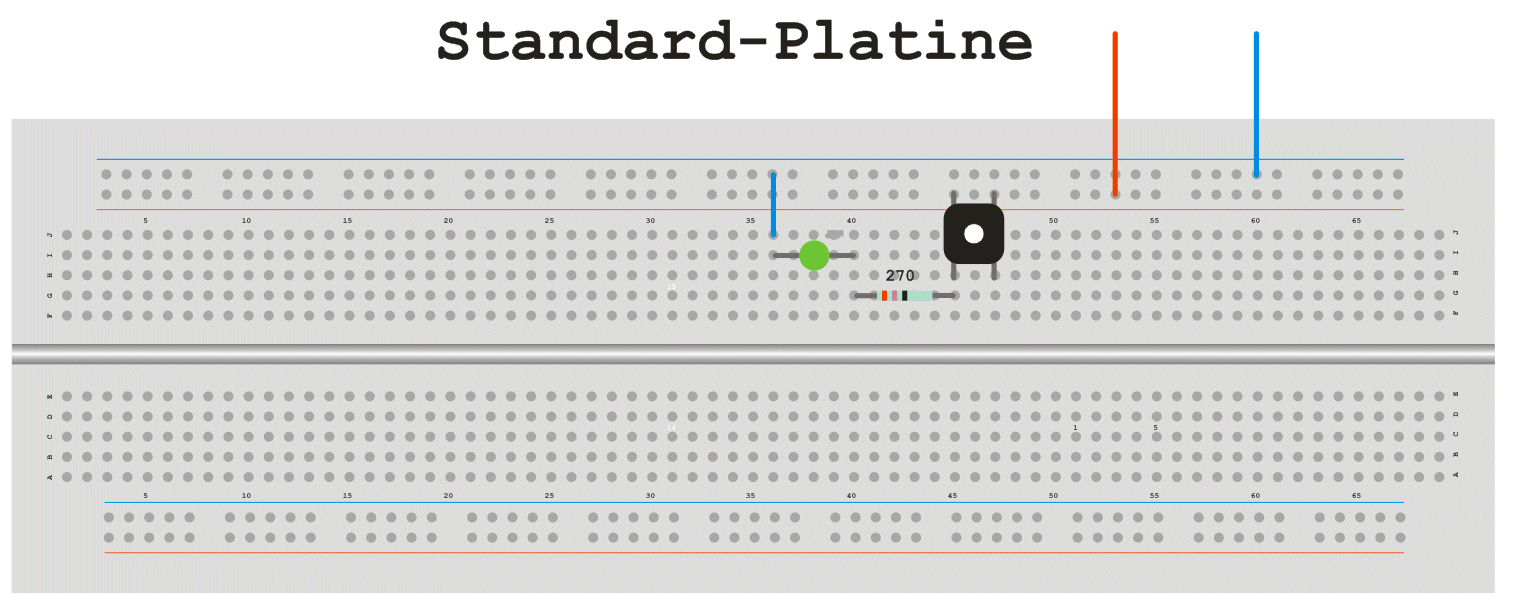

Breadboard Einfacher Stromkreis CorelDraw 11.0 Breadboard Einfacher Stromkreis Fritzing  Schaltplan Einfacher Stromkreis

Einfacher Stromkreis auf dem Breadboard mit CorelDraw dargestellt

Download als CorelDraw11.0-Datei

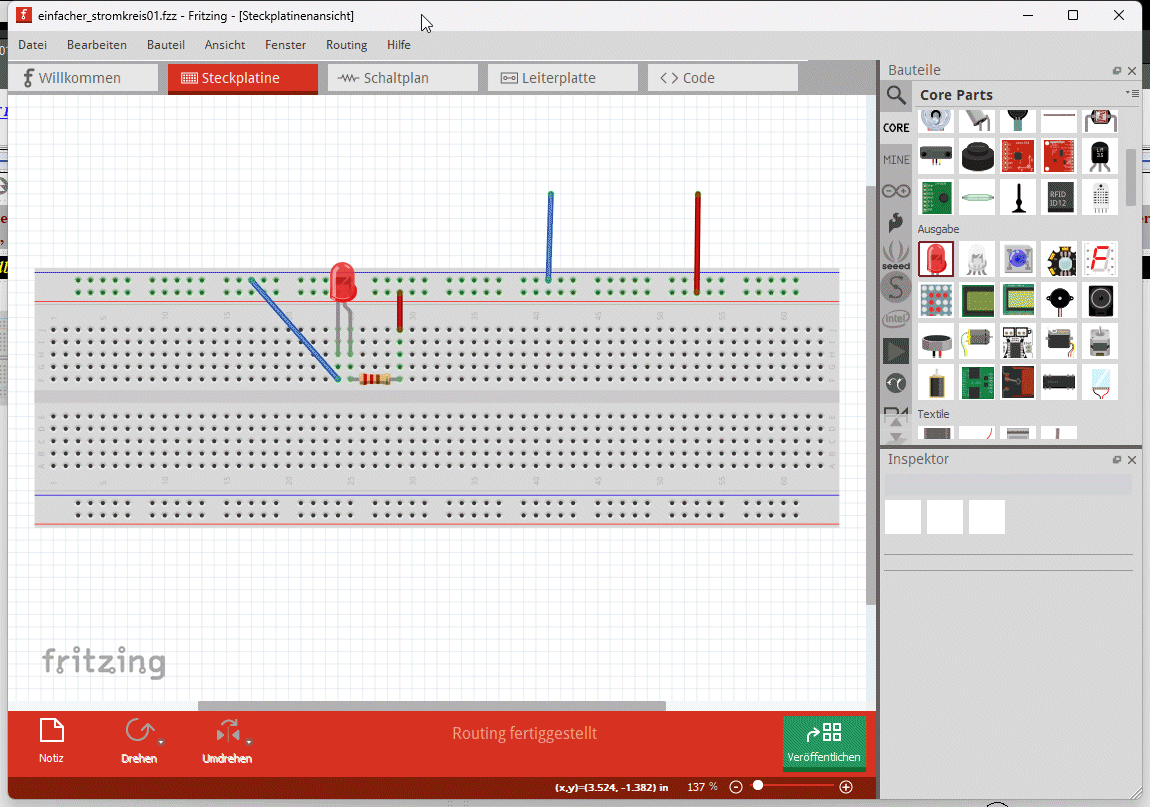

Einfacher Stromkreis auf dem Breadboard mit Fritzing dargestellt

vervollständigen Sie den Schaltplan mittels CAD-System selbständig!



Schaltplan des einfachen Stromkreises mit Glühlampe als Verbraucher

Der einfache Stromkreis enthält an Bauelementen:

  • drei Leitungen

  • einen Schalter

  • einen Verbraucher (Glühlampe)

  • eine Spannungsquelle

Wirkungsprinzip des einfachen Stromkreises:

Wird durch den Schalter der Stromkreis geschlossen, so kann Strom vom positiven Pol der Spannungsquelle über den (nun geschlossenen) Schalter zum Verbraucher fließen. Dort wird seine Energie umgewandelt und er fließt über den Rückleiter zum negativen Pol der Spannungsquelle zurück.

bei Einsatz einer Gleichstromquelle fließt der Strom vom Plus-Pol, über den Schalter und Verbraucher zum Minus-Pol (Masse)
der einfache Stromkreis kann auch mit Wechselstrom betrieben werden

2. Reihenschaltung history menue scroll up

Reihenschaltung ist abgeleitet vom Stromfluss. Der Strom muss der „Reihe nach“ durch mehrere Verbraucher fließen, die hintereinander so liegen, dass der Strom nicht verzweigen kann und damit eindeutig eine erste, eine zweite usw. Lampe innerhalb des Stromkreises existiert.

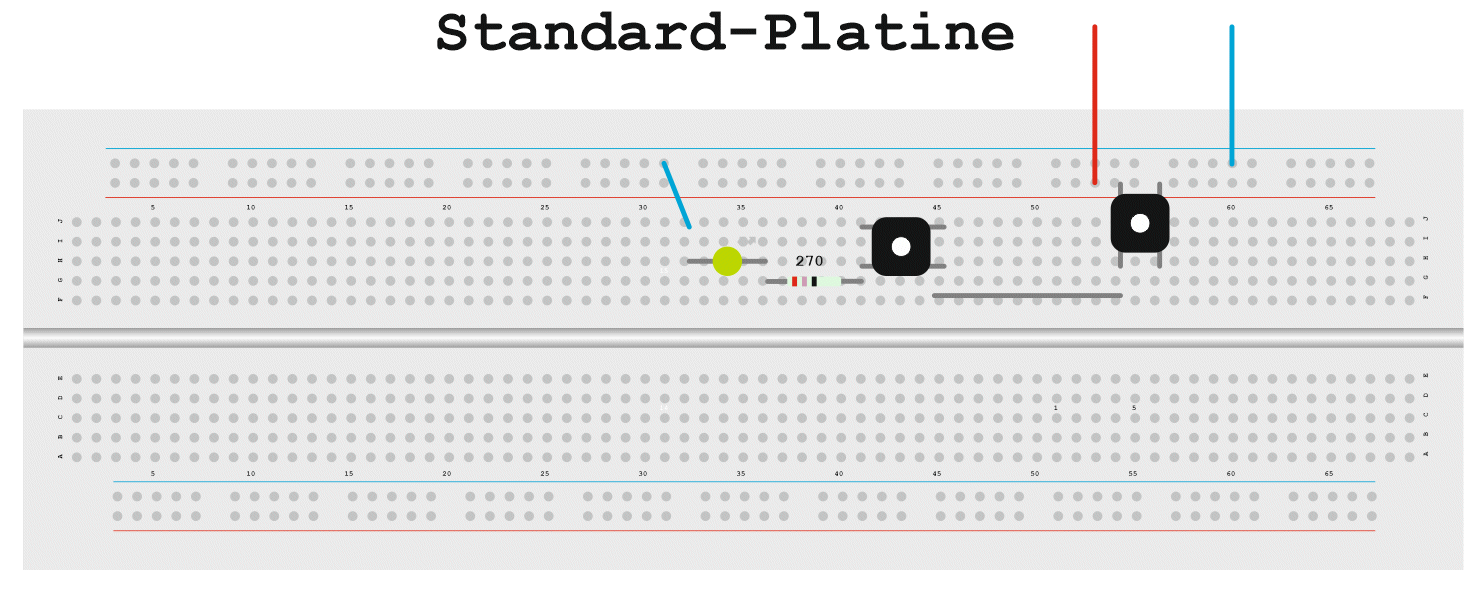

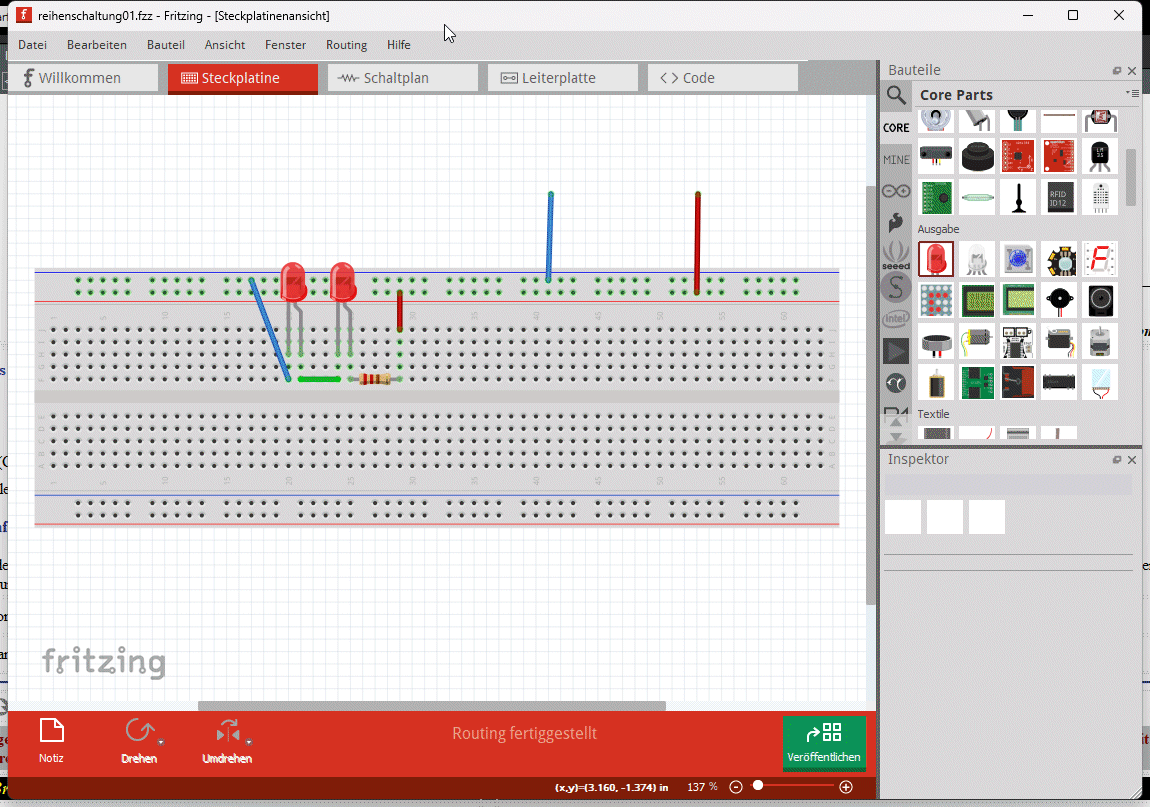

Breadboard Reihenschaltung CorelDraw 11.0 Breadboard Reihenschaltung Schalter CorelDraw 11.0   Breadboard Reihenschaltung Fritzing Schaltplan Reihenschaltung

Reihenschaltung auf dem Breadboard

Download als CorelDraw11.0-Datei



Reihenschaltung auf dem Breadboard

Download als CorelDraw11.0-Datei



Reihenschaltung auf dem Breadboard

Download alsFritzing-Datei

vervollständigen Sie den Schaltplan mittels CAD-System selbständig!

Schaltplan der Reihenschaltung mit zwei Glühlampen als Verbraucher

Die Reihenschaltung enthält an Bauelementen:

  • vier Leitungen

  • einen Schalter

  • mindestens zwei Verbraucher (Glühlampe)

  • eine Spannungsquelle

Wirkungsprinzip der Reihenschaltung:

Wird durch den Schalter der Stromkreis geschlossen, so kann Strom vom positiven Pol der Spannungsquelle über den (nun geschlossenen) Schalter zum ersten Verbraucher fließen. Dort wird seine Energie umgewandelt und er fließt über die weiteren Verbraucher und den Rückleiter zum negativen Pol der Spannungsquelle zurück.

bei Einsatz einer Gleichstromquelle fließt der Strom vom Plus-Pol, über den Schalter der Reihe nach durch mindestens zwei Verbraucher zum Minus-Pol (Masse)
die Reihenschaltung kann auch mit Wechselstrom betrieben werden
Verbraucher können natürlich auch verschiedene passive Bauelemente sein


3. Parallelschaltung history menue scroll up

Parallelschaltung ist abgeleitet vom Stromfluss „parallel“ durch mehrere Verbraucher. Diese werden dann eben auch meist im Schaltplan parallel verschoben gezeichnet.

Breadboard Reihenschaltung CorelDraw 11.0   Schaltplan Reihenschaltung

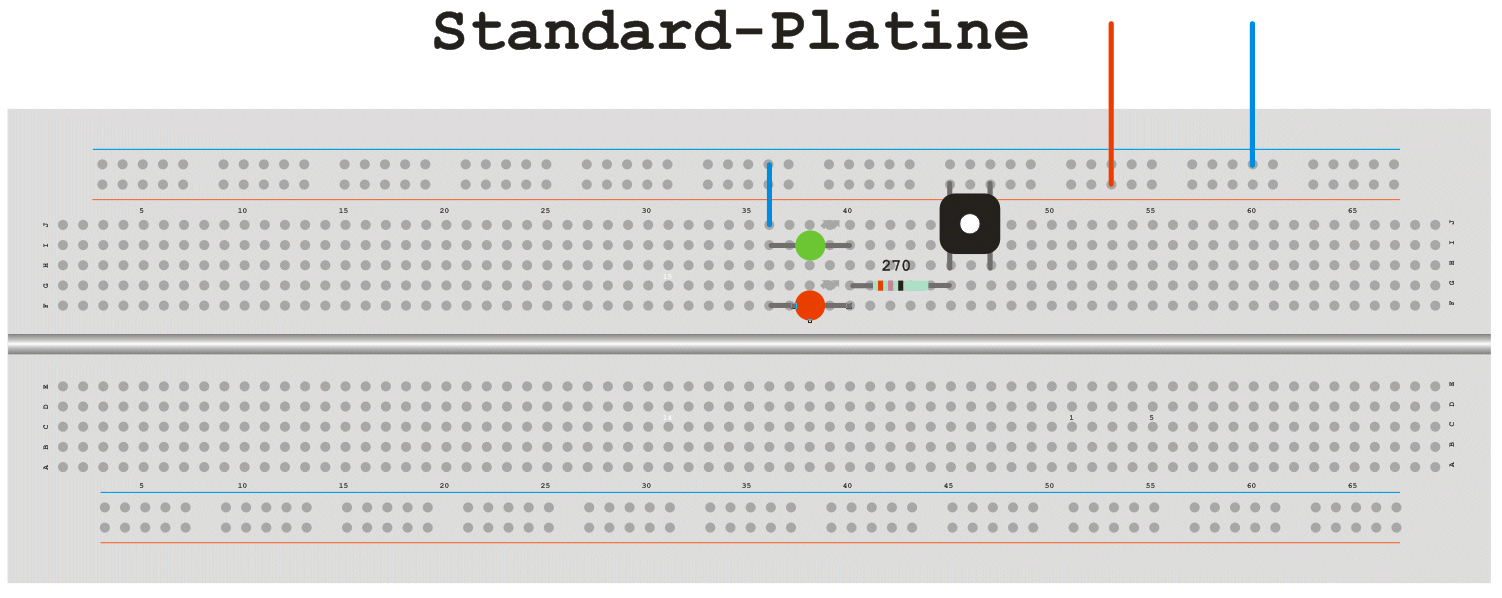

Parallelschaltung auf dem Breadboard

Download als CorelDraw11.0-Datei



vervollständigen Sie den Schaltplan mittels CAD-System selbständig!



Schaltplan der Parallelschaltung mit zwei Glühlampen als Verbraucher

 Die Parallelschaltung enthält an Bauelementen:

  • mindestens sechs Leitungen

  • einen Schalter

  • mindestens zwei Verbraucher (Glühlampe)

  • eine Spannungsquelle

Wirkungsprinzip der Parallelschaltung:

Wird durch den Schalter der Stromkreis geschlossen, so kann Strom vom positiven Pol der Spannungsquelle über den (nun geschlossenen) Schalter zum Verzweigungspunkt fließen. Dort verzweigt er zu den einzelnen Verbrauchern, seine Energie wird umgewandelt und er fließt über den Rückleiter zum negativen Pol der Spannungsquelle zurück.

Bei Einsatz einer Gleichstromquelle fließt der Strom vom Plus-Pol, über den Schalter, entsprechend dem Widerstandsgesetz verzweigt durch mindestens zwei Verbraucher zum Minus-Pol (Masse)
Einsatz Wechselstrom ist möglich
Verbraucher können natürlich auch hier verschiedene passive Bauelemente sein

4. Schaltungen der Starkstromtechnik history menue scroll up

mit der Serienschaltung ist es möglich, mehrere Verbraucher unabhängig voneinander ein- und/oder auszuschalten
die Wechselschaltung erlaubt das Schalten eines Verbrauchers von unabhängigen Standorten aus
Relaischaltungen spielen in der Sicherheitstechnik und Schaltlogik eine hervorragende Rolle
die starke Form des Relais ist der Schaltschütz

5. Schaltungskombinationen und Messtechnik history menue scroll up

Strommessungen werden immer in Reihe vorgenommen - ein Amperemeter hat einen sehr kleinen Innenwiderstand - Parallelschaltung würde also einen Kurschluss bedeuten
Spannungsmessungen setzen wir einen Parallelschaltung ein - ein Voltmeter hat einen großen Widerstand - Reihenschaltung würde einen geschlossenen Schalter bedeuten
über passive Bauelemente fällt eine strom- und/oder frequenzabhängige Spannung ab
aktive Bauelemente haben einen materialabhängigen, dafür strom- und frequenz- unabhängigen Spannungsabfall

6. Verwandte Themen history menue scroll up

Versorgen Sie sich den Schaltplan eines beliebigen elektrischen Gerätes und versuchen Sie, nach Schaltungseinheiten zu klassifizieren (das Gesamtgerät stellt im Prinzip als Black-Box betrachtet in jedem Falle einen einfachen Stromkreis dar!)
Entwerfen Sie Schaltungen mit verschiedenen Bauelementen, setzen Sie Messpunkte und berechnen Sie die Schaltungen - messen Sie praktisch nach
suchen Sie nach Möglichkeiten für Abweichungen der Messung von den theoretisch berechneten Werten
beschreiben Sie Aufgabe, Funktion, praktische Einsatzmöglichkeiten verschiedener passiver Bauelemente in verschieden Schaltungen mit verschiedenen Spannungen
entwerfen Sie Reihen- und Parallelschaltungen sowie deren Kombinationen für Schaltkontakte

Installation von Logikschaltungen

Praktischer Entwurf von Logikschaltungen

das "Elektronik-Projekt"

Schaltungsentwicklung mit Basiselementen

Download als CorelDraw11.0-Datei

Schaltungsentwicklung mit Logikelementen

Download als CorelDraw11.0-Datei

... die Experimentier-Standard-Platine

Download als CorelDraw11.0-Datei

Schaltung für maximal 6 Eingänge mittels Negator

Download als CorelDraw11.0-Datei

Schaltung für maximal 6 Eingänge mittels insgesamt 6 D-FF

Download als CorelDraw11.0-Datei

Übersicht spezielle digitale IC - Stand Februar 2019

Download als CorelDraw11.0-Datei

Schaltung für maximal 6 Eingänge mittels insgesamt 6 D-FF

Download als CorelDraw11.0-Datei


7. Aufgaben history menue scroll up

versorgen Sie sich den Schaltplan eines beliebigen elektrischen Gerätes und versuchen Sie, nach Schaltungseinheiten zu klassifizieren (das Gesamtgerät stellt im Prinzip als Black-Box betrachtet in jedem Falle einen einfachen Stromkreis dar!)
Entwerfen Sie Schaltungen mit verschiedenen Bauelementen, setzen Sie Messpunkte und berechnen Sie die Schaltungen - messen Sie praktisch nach
suchen Sie nach Möglichkeiten für Abweichungen der Messung von den theoretisch berechneten Werten
beschreiben Sie Aufgabe, Funktion, praktische Einsatzmöglichkeiten verschiedener passiver Bauelemente in verschieden Schaltungen mit verschiedenen Spannungen
entwerfen Sie Reihen- und Parallelschaltungen sowie deren Kombinationen für Schaltkontakte
