Hier wird's nun etwas intensiver mit C-Control I Main Unit. Wer immer mit Controllern sowie deren Programmierung und Erweiterung etwas vor hat, ist mit diesem Basis-Satz bestens bedient. Nähere Erläuterungen zu möglichen Erweiterungen gibt's hier.

1. RoboTX-Controller
2. Testroutinen während des Aufbaus
3. Der Bauplan
4. Inbetriebnahme

Robo TX - Training

Original-Montage-Plan

inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-)

Wissen für Fortgeschrittene der Informatik

Blockschaltbild eines Einchiprechners

... der erweiterte Bauplan ... die RoboPro-Software-Doku   Meßtechnik

Robo TX - Training

RoboPro-Software



Zweistrahl-Oszilloskop UTD1925C


1. Der RoboTX-Controller history menue scroll up

Herzstück des Systems ist ein Mikrocontroller vom Typ MC68HC05B6 von MOTOROLA. Der Steuercomputer ist auf einer Platine von viertel Europlatinenformat aufgebaut. Darauf befinden sich neben dem Mikrocontroller ein Speicherchip, ein Pegelwandlerchip für die serielle Schnittstelle (RS232), zwei Systemsteuertasten sowie drei Systemsignal-Leuchtdioden (LEDs). Der Speicherchip hat eine Kapazität von acht Kilobyte. Er dient zur Aufnahme Ihres Anwenderprogramms und kann auch zur Aufzeichnung von Daten benutzt werden. Durch die EEPROM-Technologie bleiben alle Informationen auch nach Abschalten der Betriebsspannung erhalten. Alle Ein- und Ausgänge sowie einige Systemsignale sind an zwei Buchsenleisten zugänglich. Über diese wird der Steuercomputer mit der Zielapplikation verbunden.

Werkzeugkiste für den RoboTX-Controller


2. Testroutinen während des Aufbaus history menue scroll up

Herzstück des Systems ist ein Mikrocontroller vom Typ MC68HCO5B6 von MOTOROLA. Der Steuercomputer ist auf einer Platine von viertel Europlatinenformat aufgebaut. Darauf befinden sich neben dem Mikrocontroller ein Speicherchip, ein Pegelwandlerchip für die serielle Schnittstelle (RS232), zwei Systemsteuertasten sowie drei Systemsignal-Leuchtdioden (LEDs). Der Speicherchip hat eine Kapazität von acht Kilobyte. Er dient zur Aufnahme Ihres Anwenderprogramms und kann auch zur Aufzeichnung von Daten benutzt werden. Durch die EEPROM-Technologie bleiben alle Informationen auch nach Abschalten der Betriebsspannung erhalten. Alle Ein- und Ausgänge sowie einige Systemsignale sind an zwei Buchsenleisten zugänglich. Über diese wird der Steuercomputer mit der Zielapplikation verbunden.

Software

Wie funktioniert C-Control/plus? Das von Ihnen erstellte Programm wird von einem Compiler in eine Folge von Befehlsbytes umgesetzt. Die Befehle und die zugehörigen Parameterbytes werden über die serielle Schnittstelle zum Steuercomputer übertragen, wo sie von dessen Betriebssystem im EEPROM-Speicherchip abgelegt werden. Durch das C-Control Konzept können ihre Anwendungsprogramme in sehr kompakter Form gespeichert werden und belegen meist nur wenige hundert der über 8000 zur Verfügung stehenden Bytes. Damit bleibt ein großer Teil des Speicherchips frei und kann zur Aufzeichnung von Daten benutzt werden. Nach Betätigung des Starttasters beginnt das Betriebsystem die Befehle nacheinander aus dem Speicher zu lesen und abzuarbeiten, bis zum Programmende-Befehl.

3. Der Bauplan history menue scroll up

Den Bauplan gibt es genau einmal und im Baukasten inne liegend, Viele andere Pläne kann man im Netz downloaden - den hier nicht, brauch' ihn aber an verschiedenen Stellen, wenn ich gerade mal Zeit habe, an dem Projekt weiter zu arbeiten.

Deckblatt

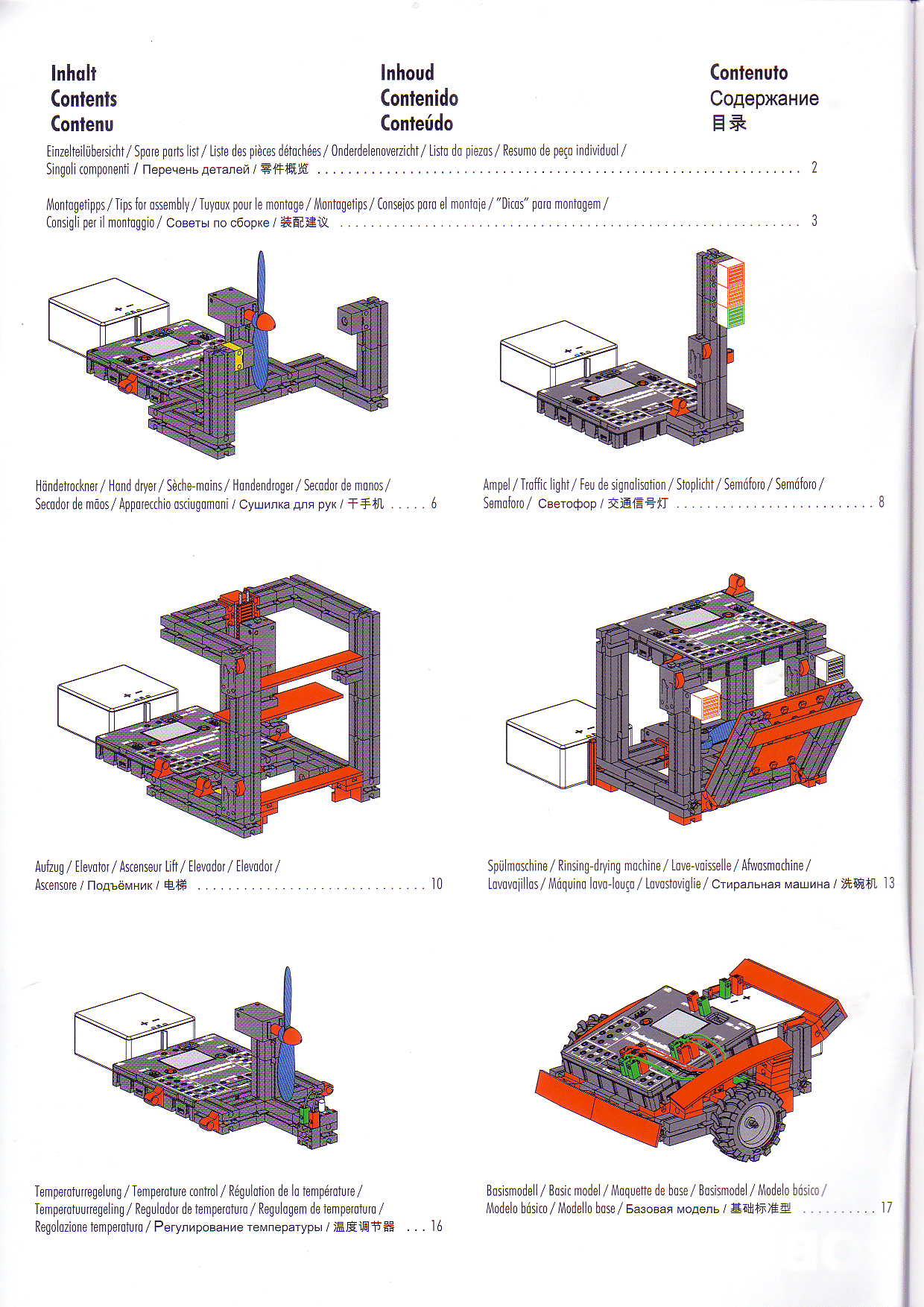

Seite 0

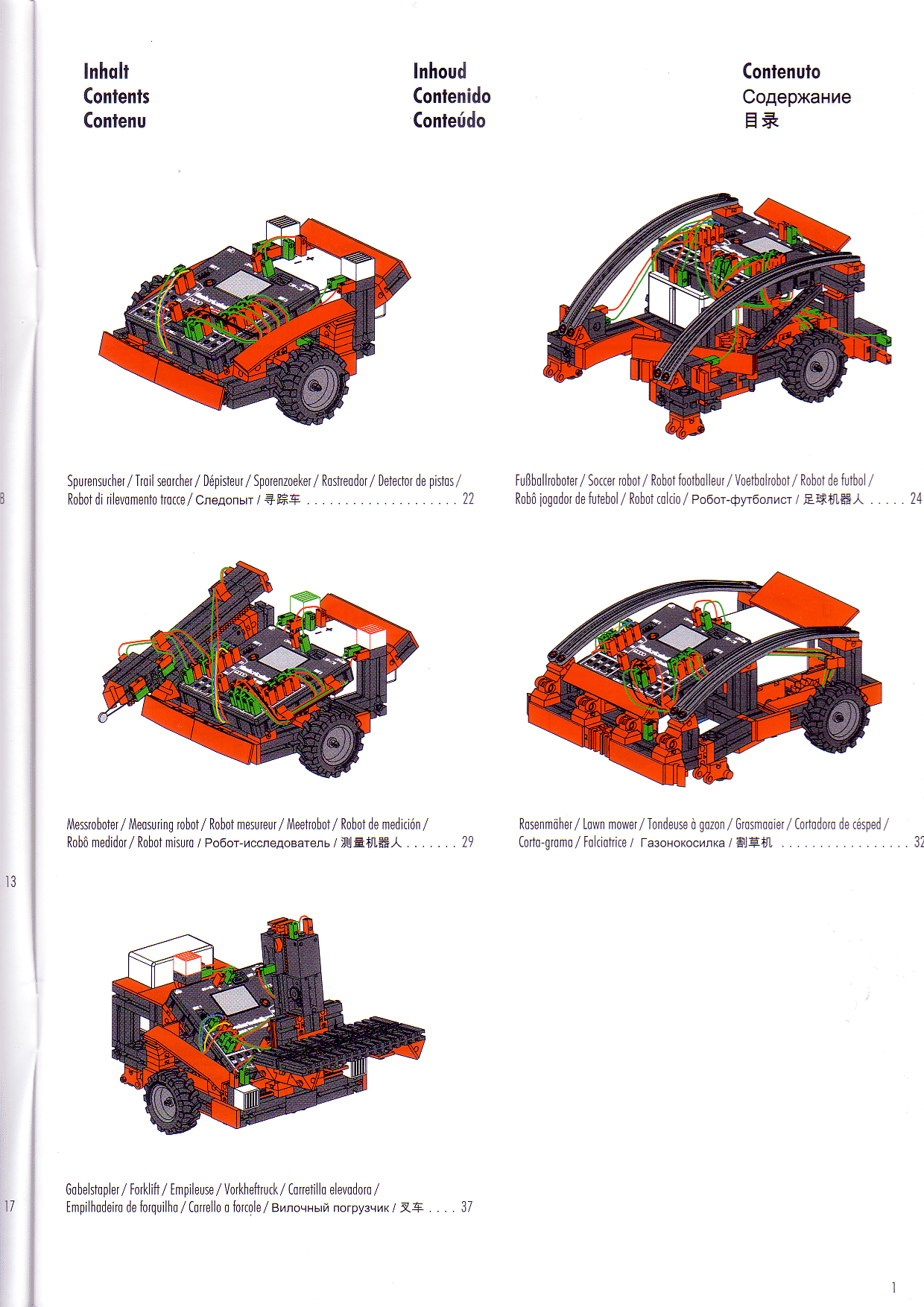

Seite 1

Seite 2

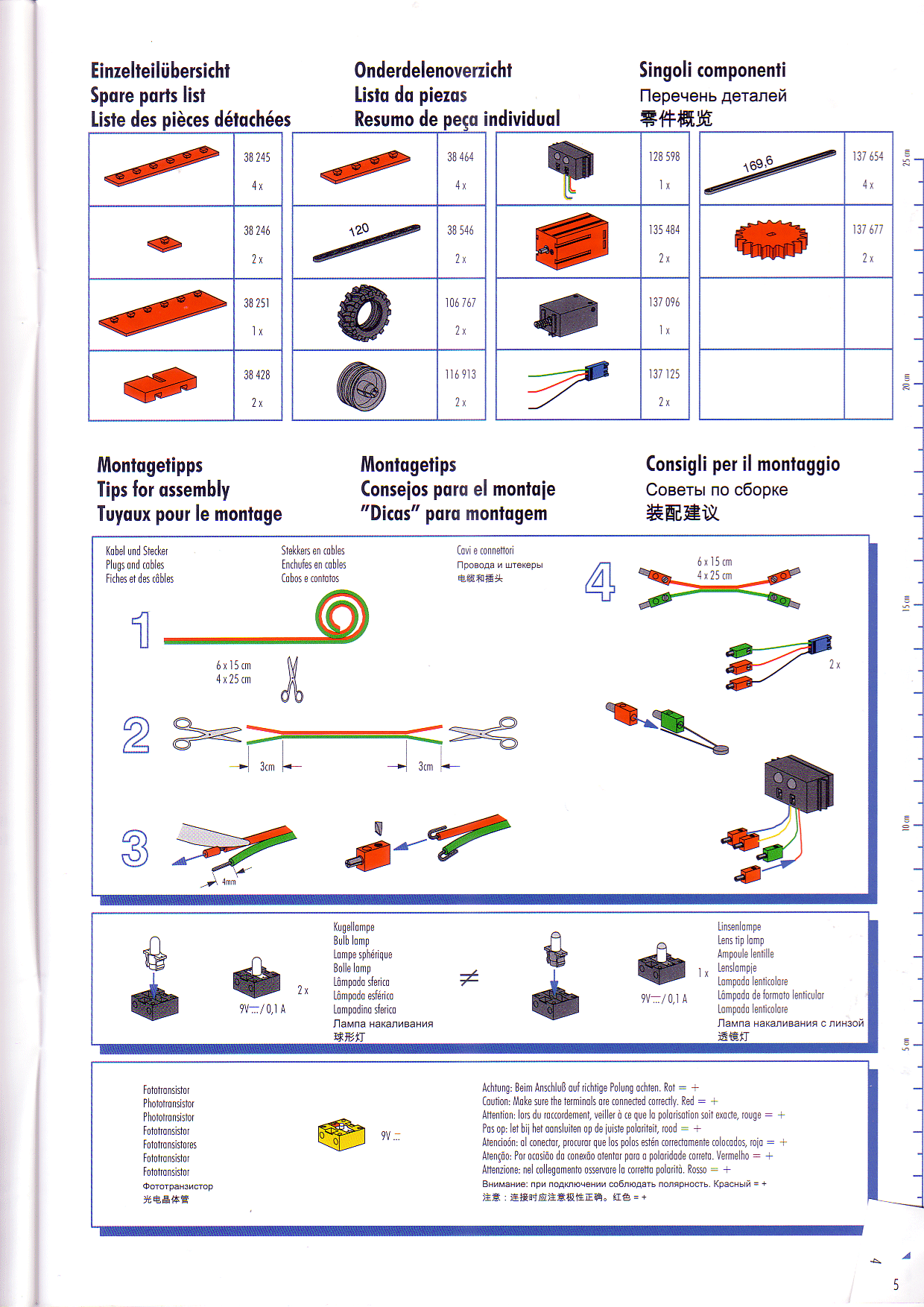

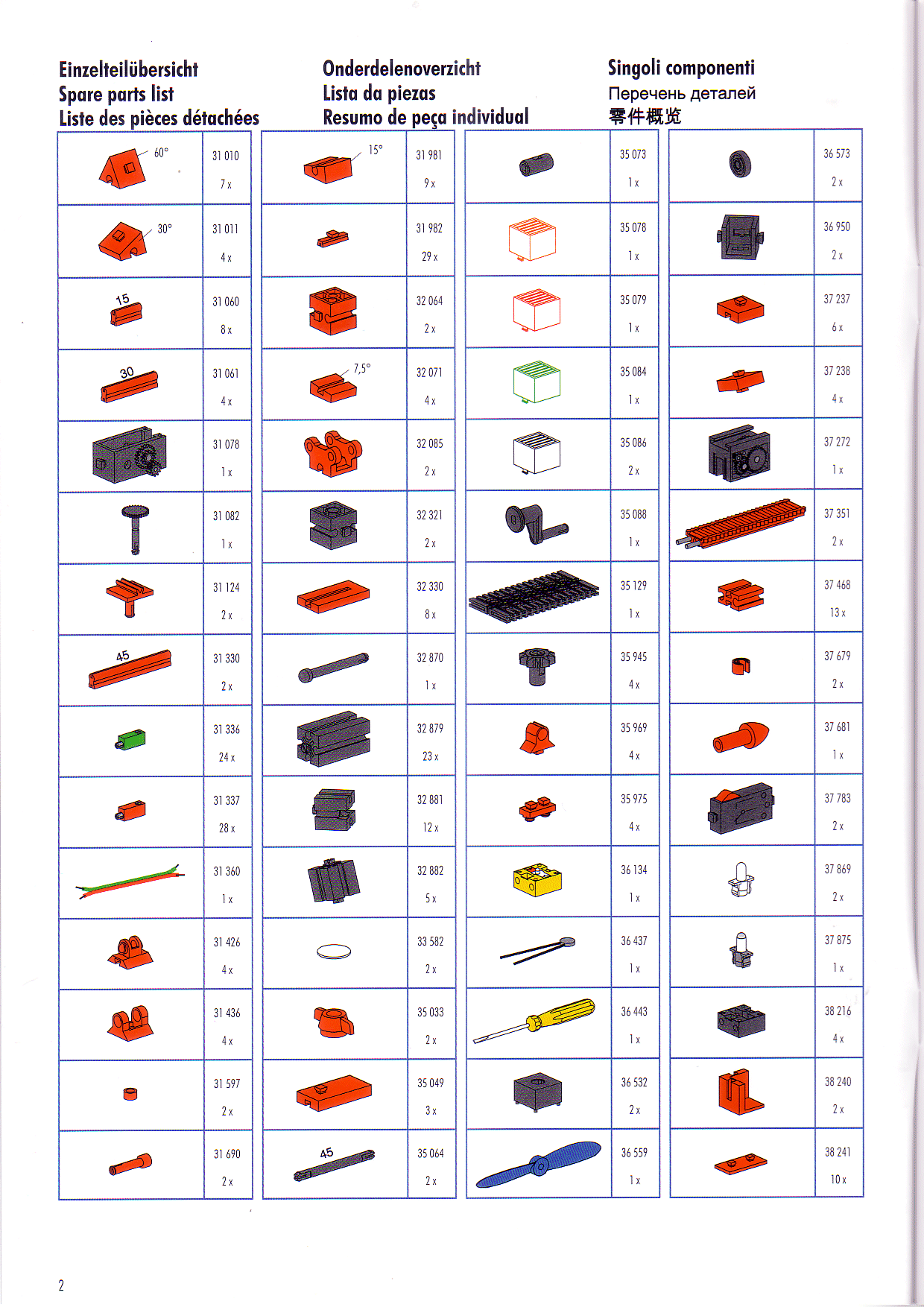

Seite 3

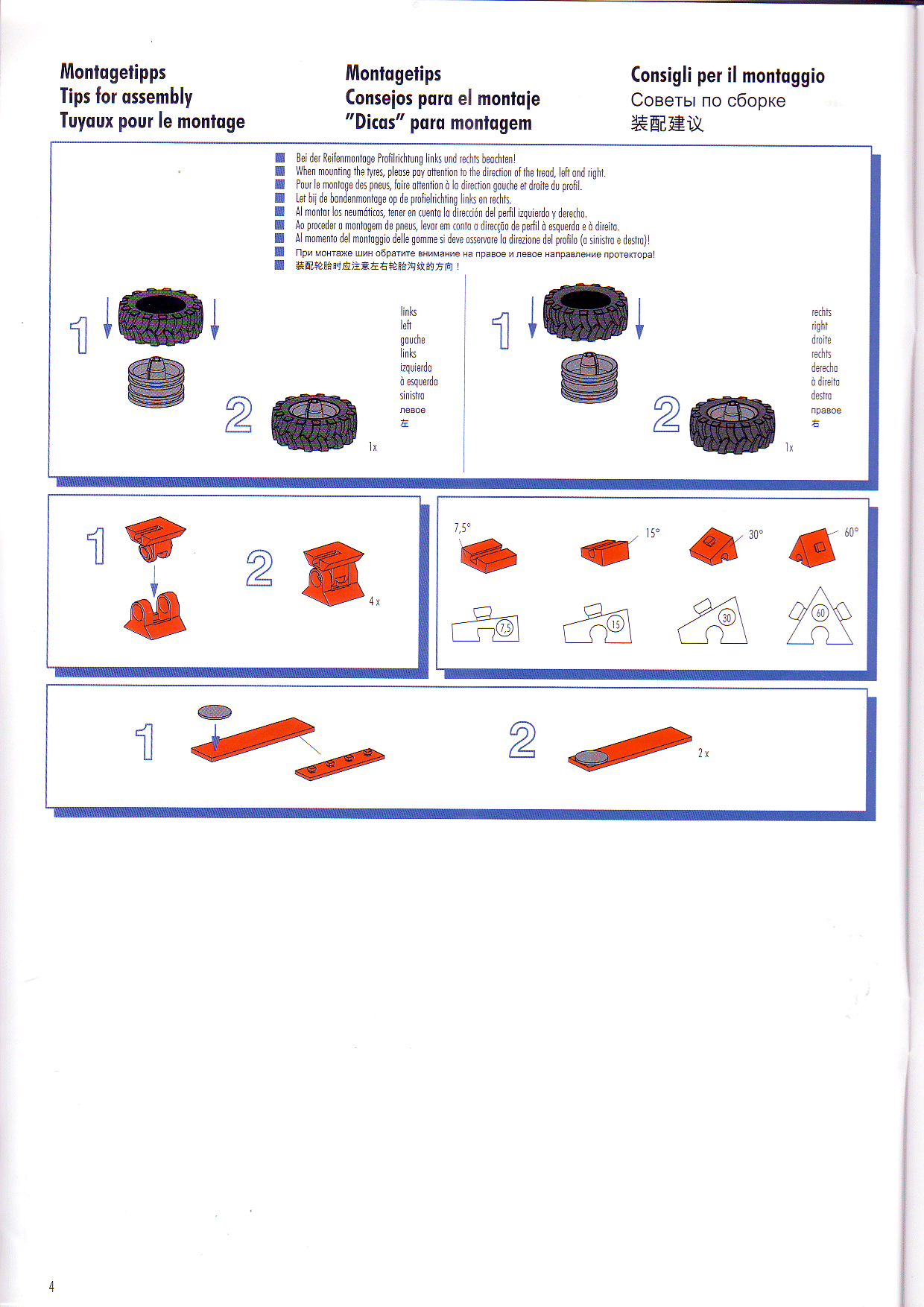

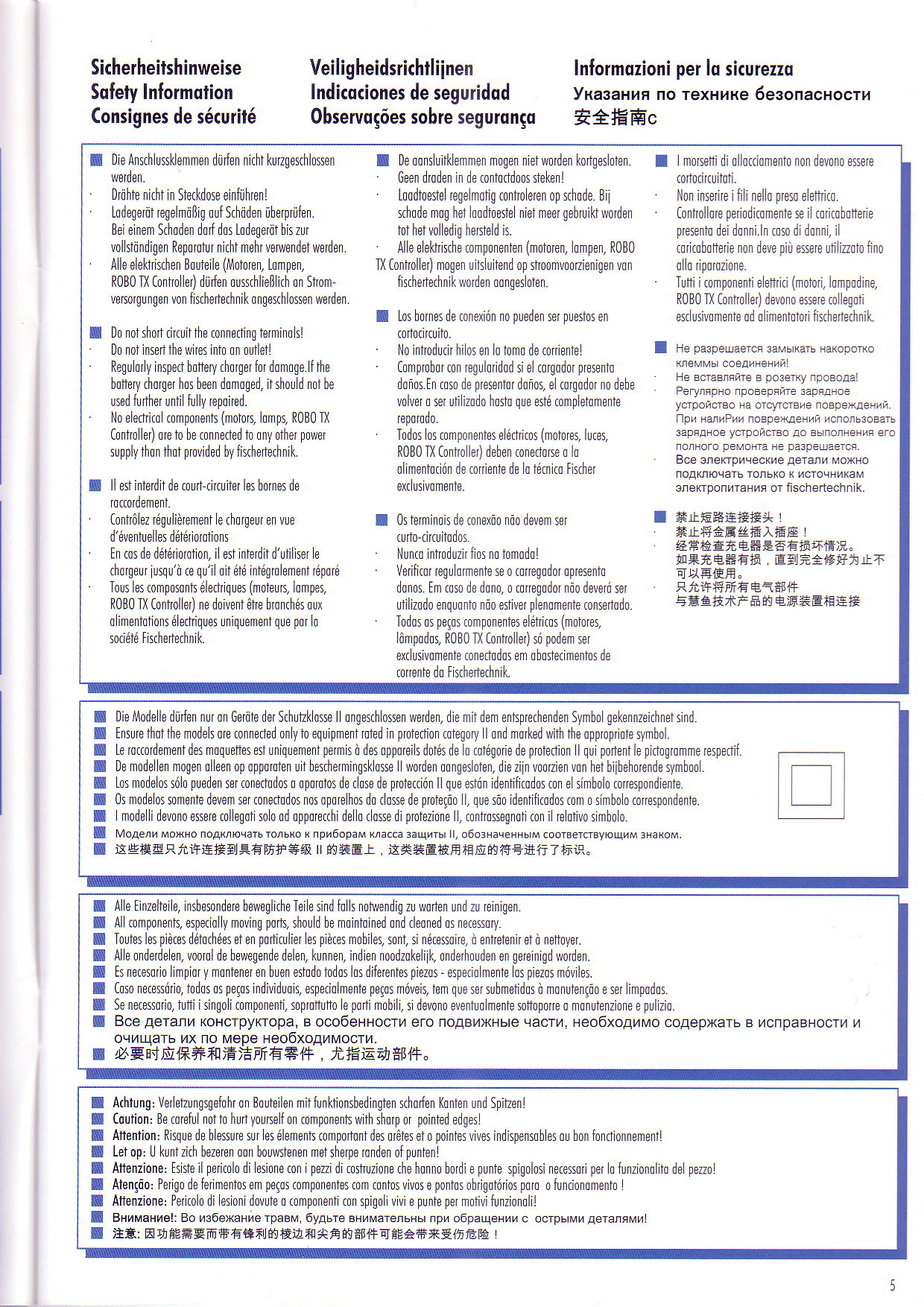

Seite 4

Seite 5

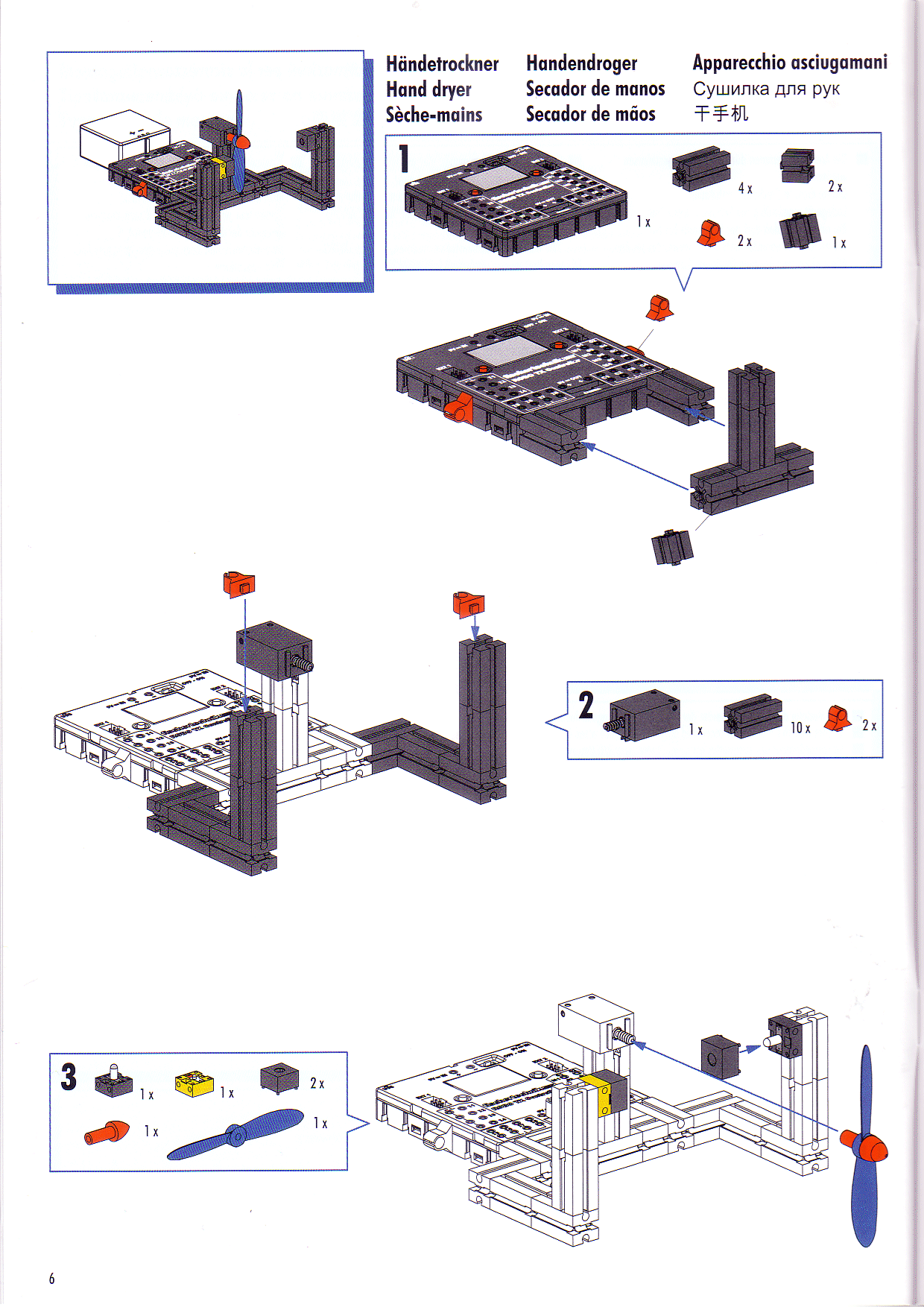

Seite 6

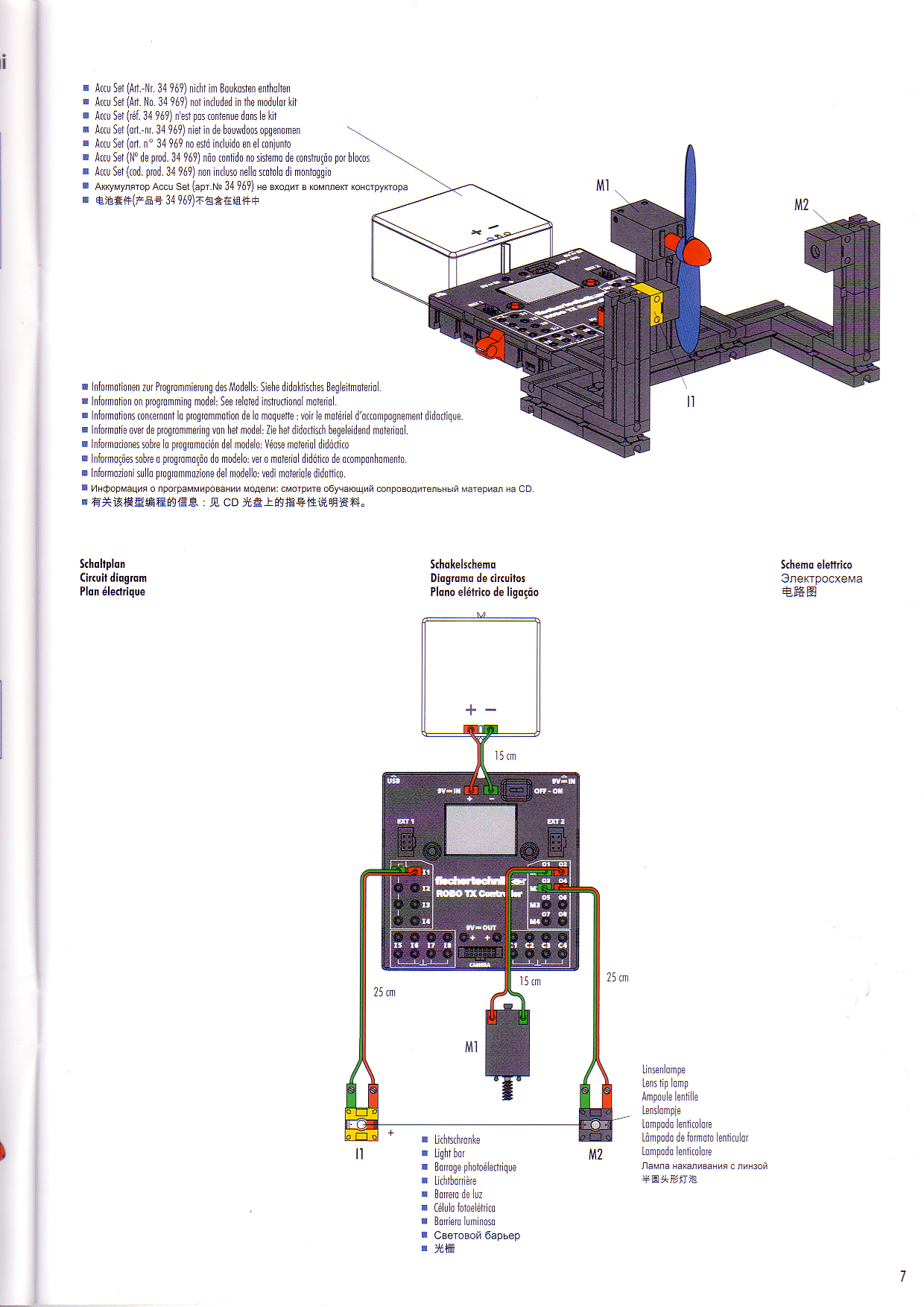

Seite 7

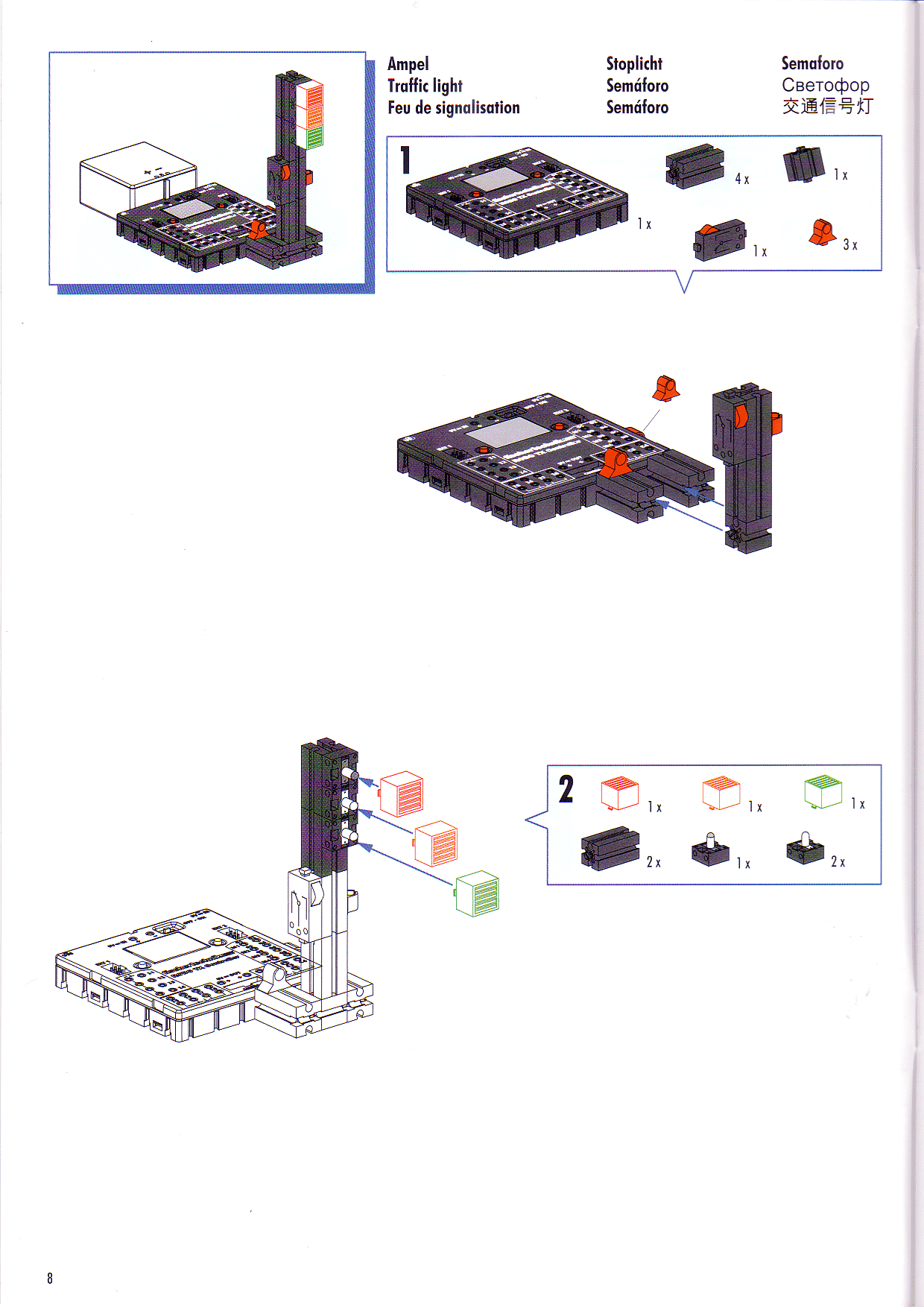

Seite 8

Seite 9

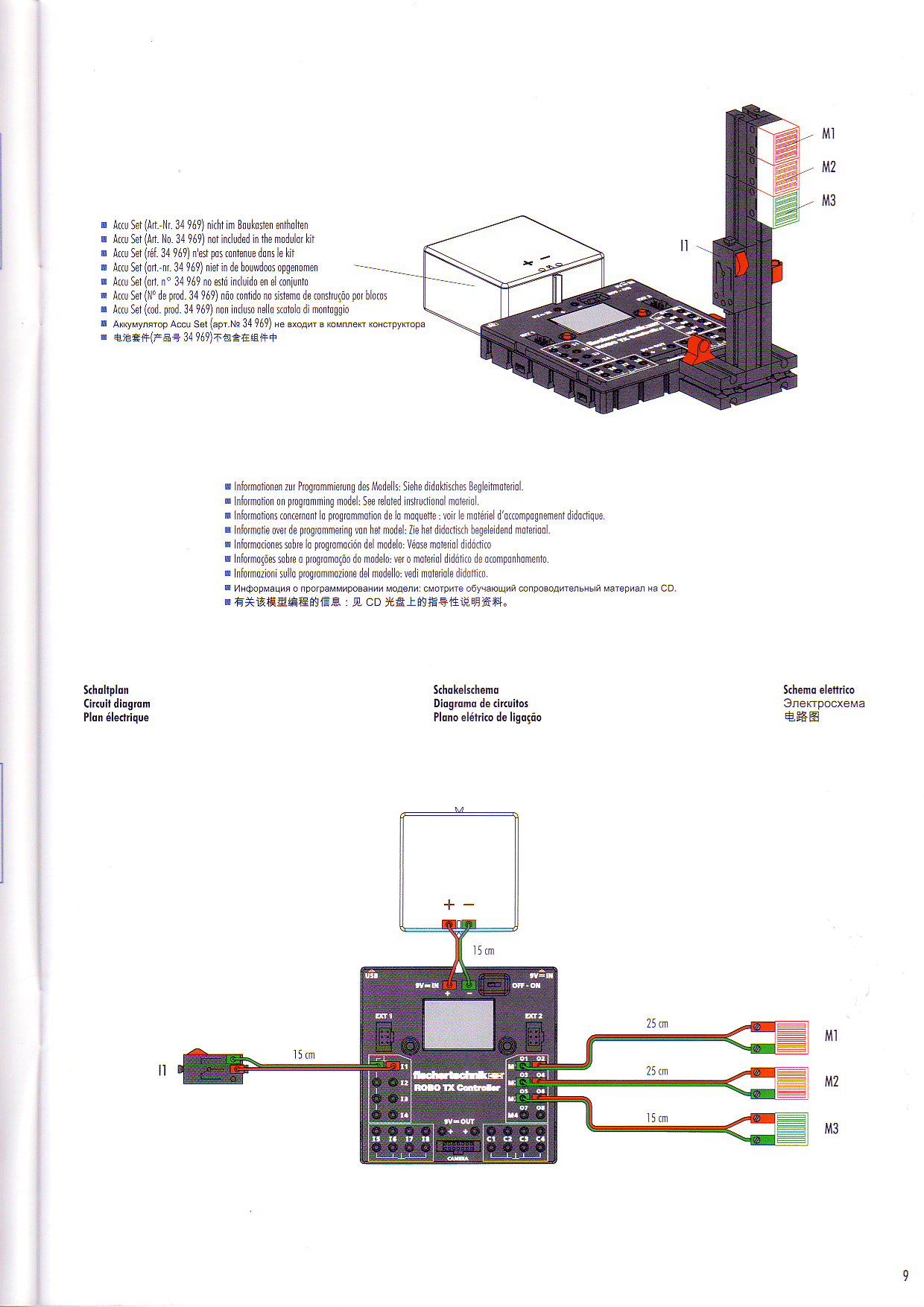

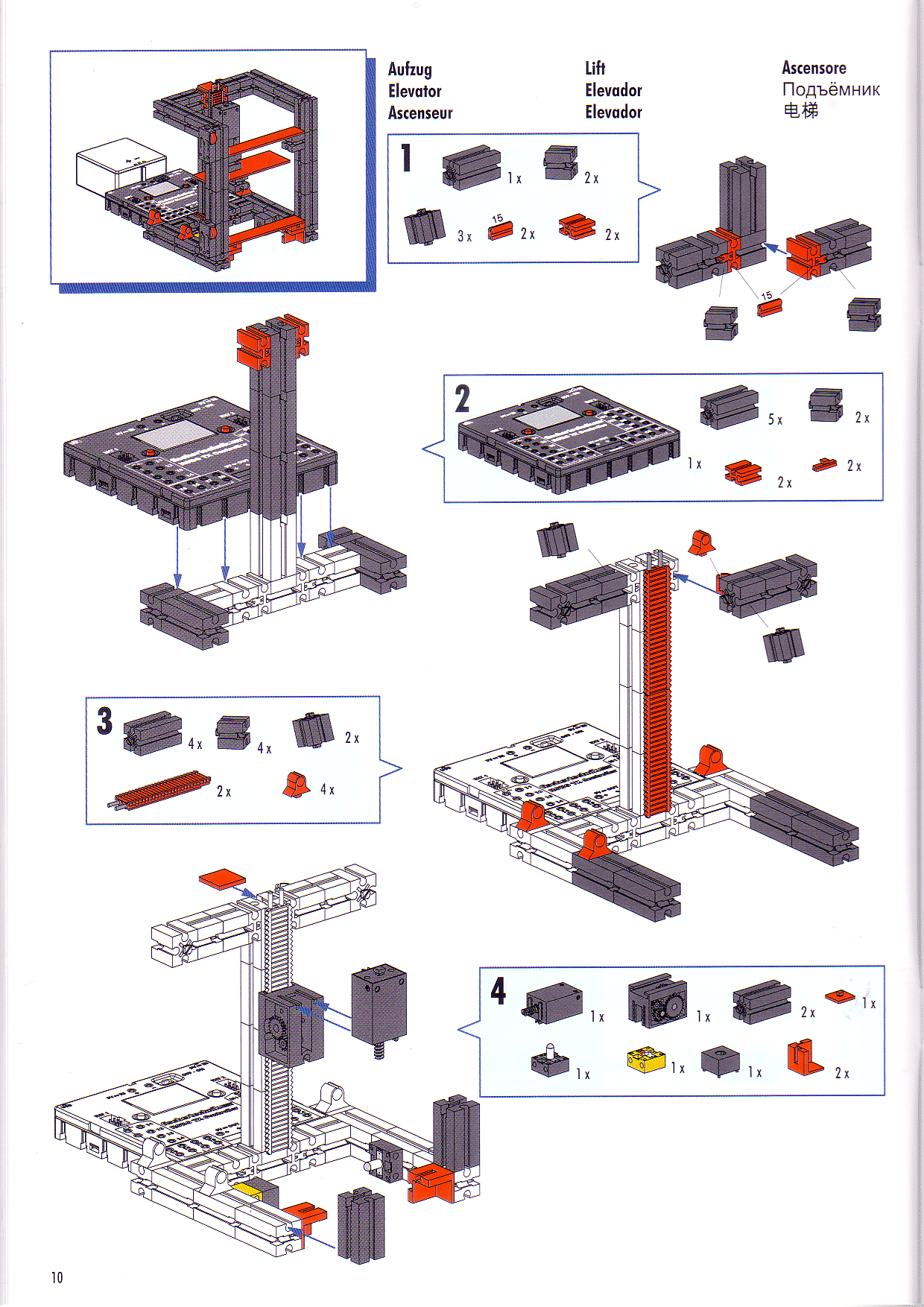

Seite 10

Seite 11

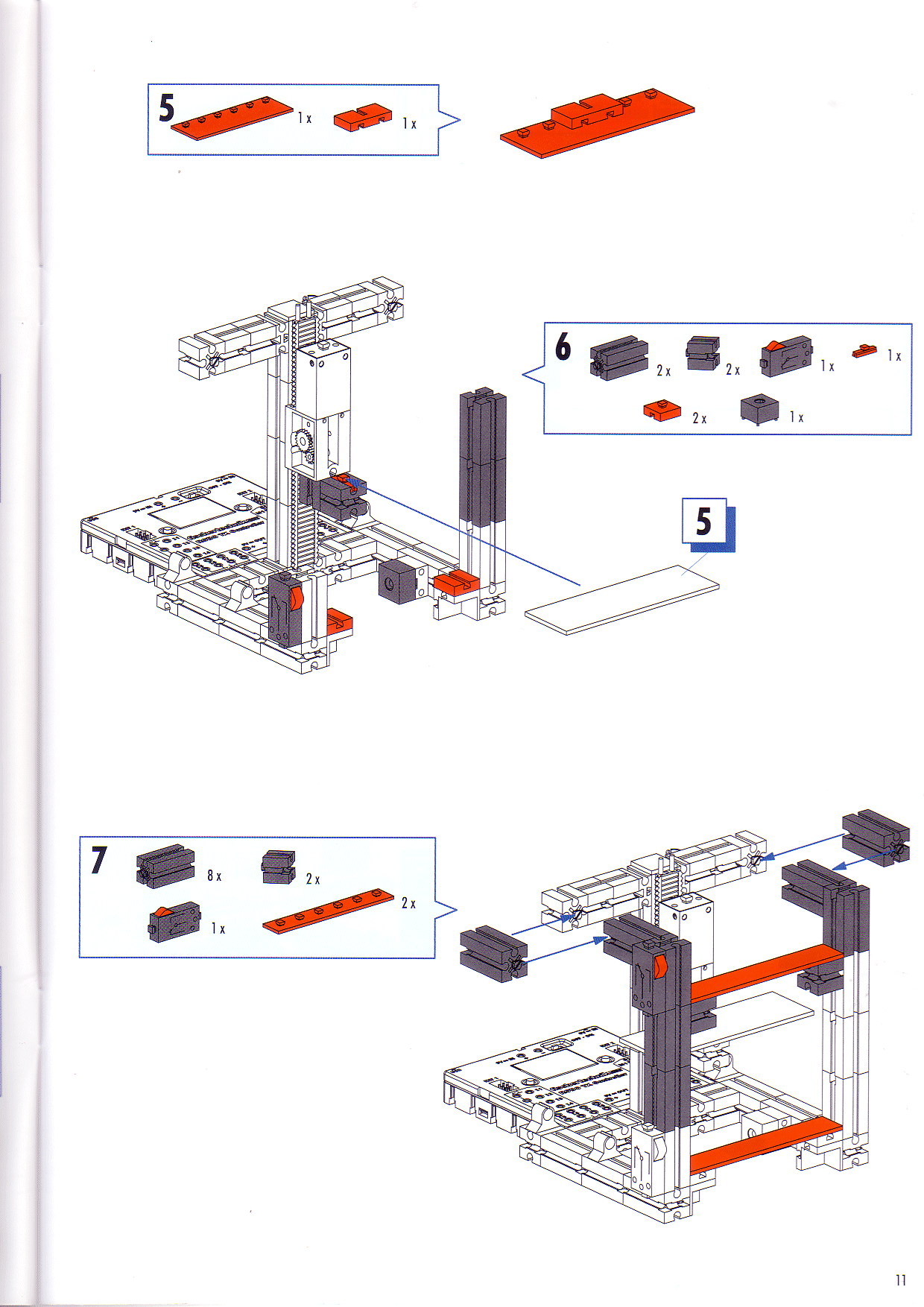

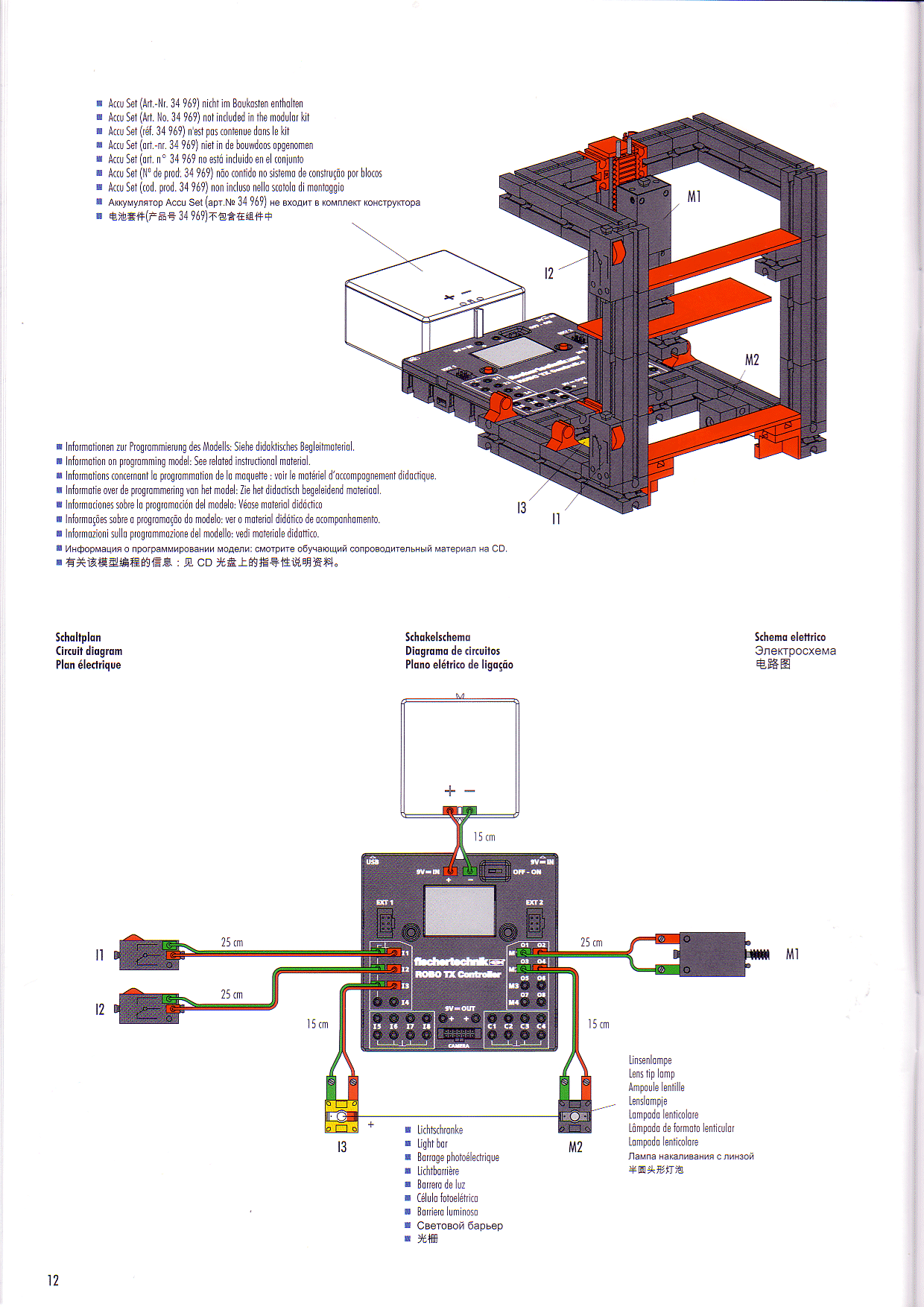

Seite 12

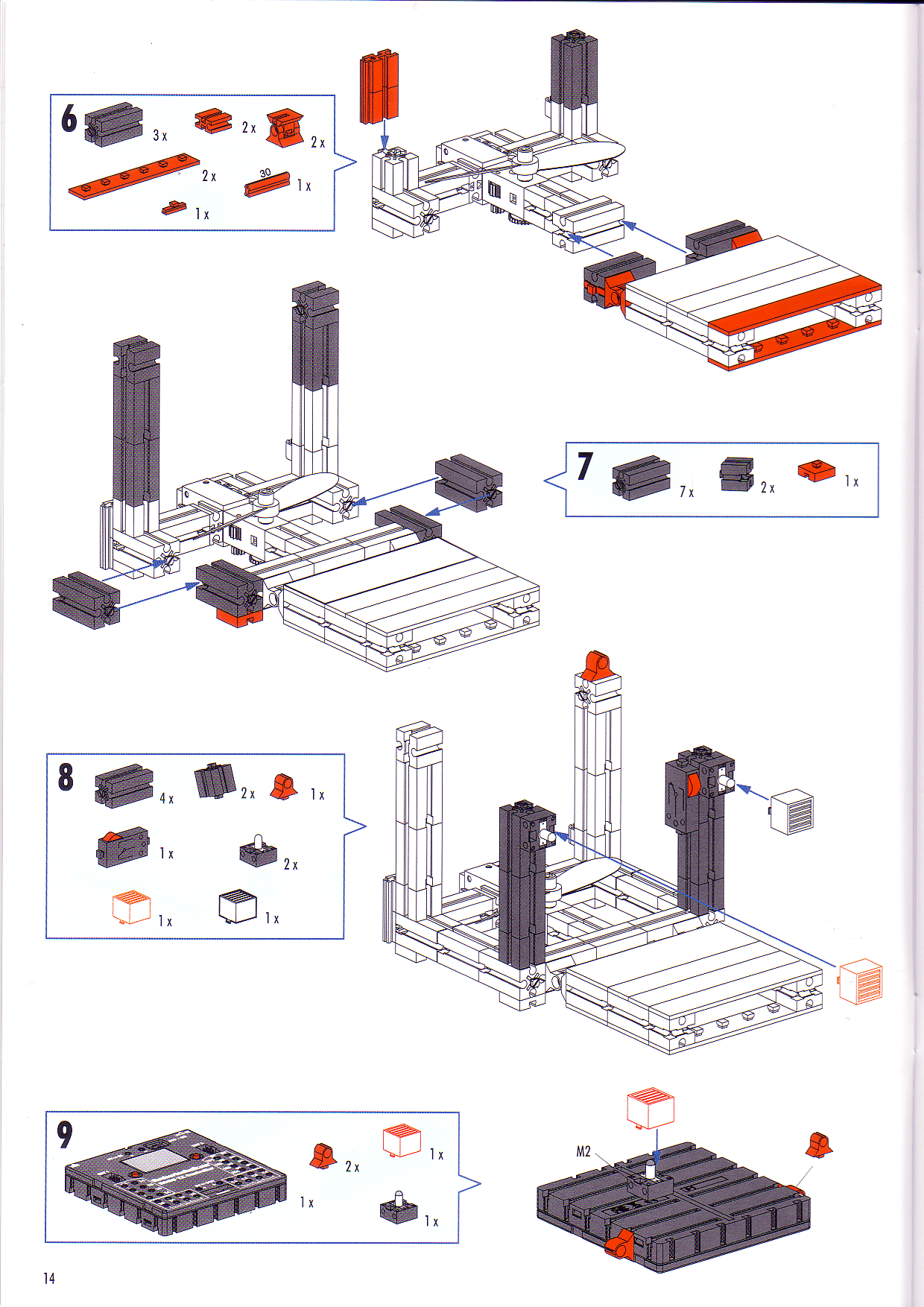

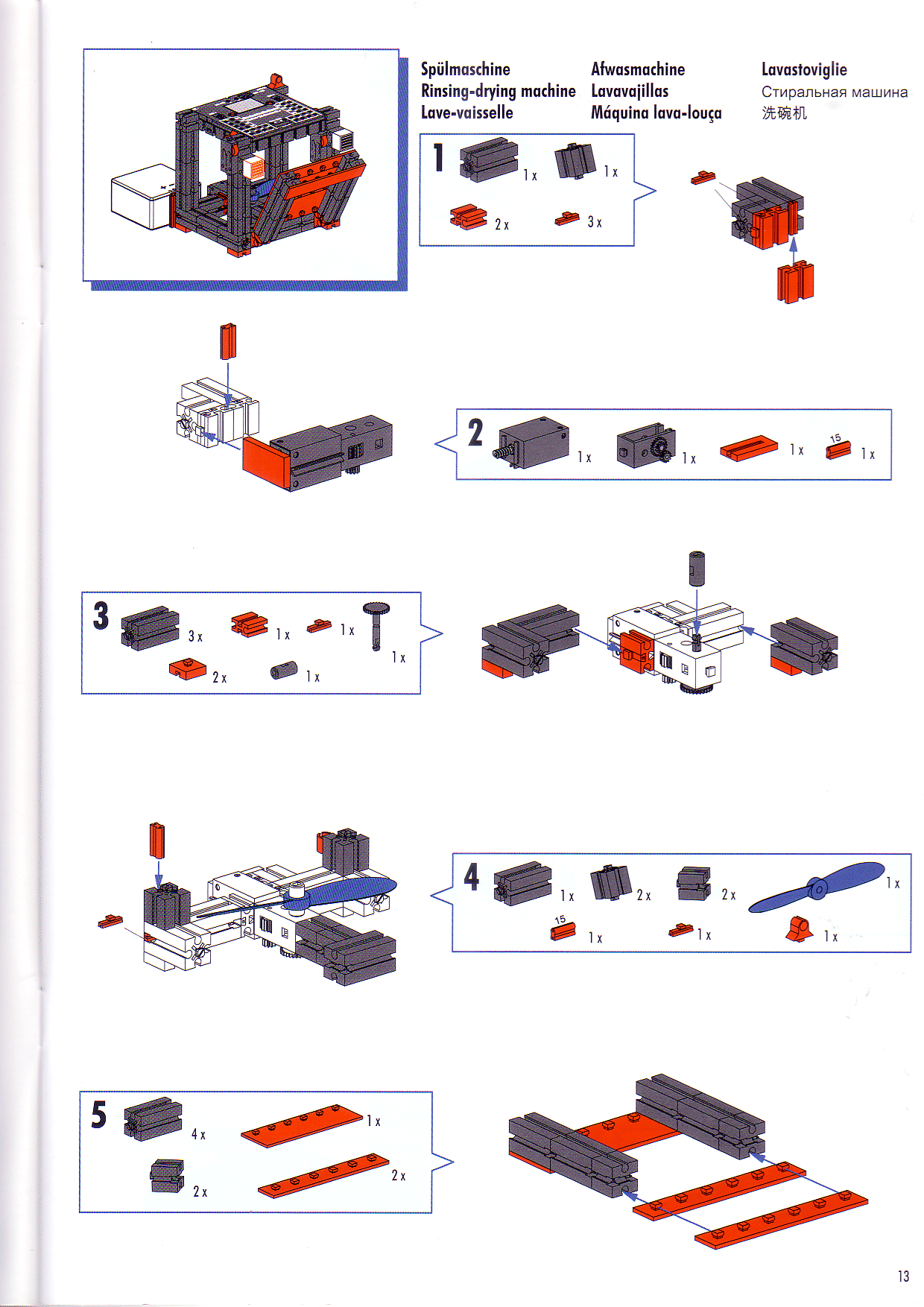

Seite 13

Seite 14

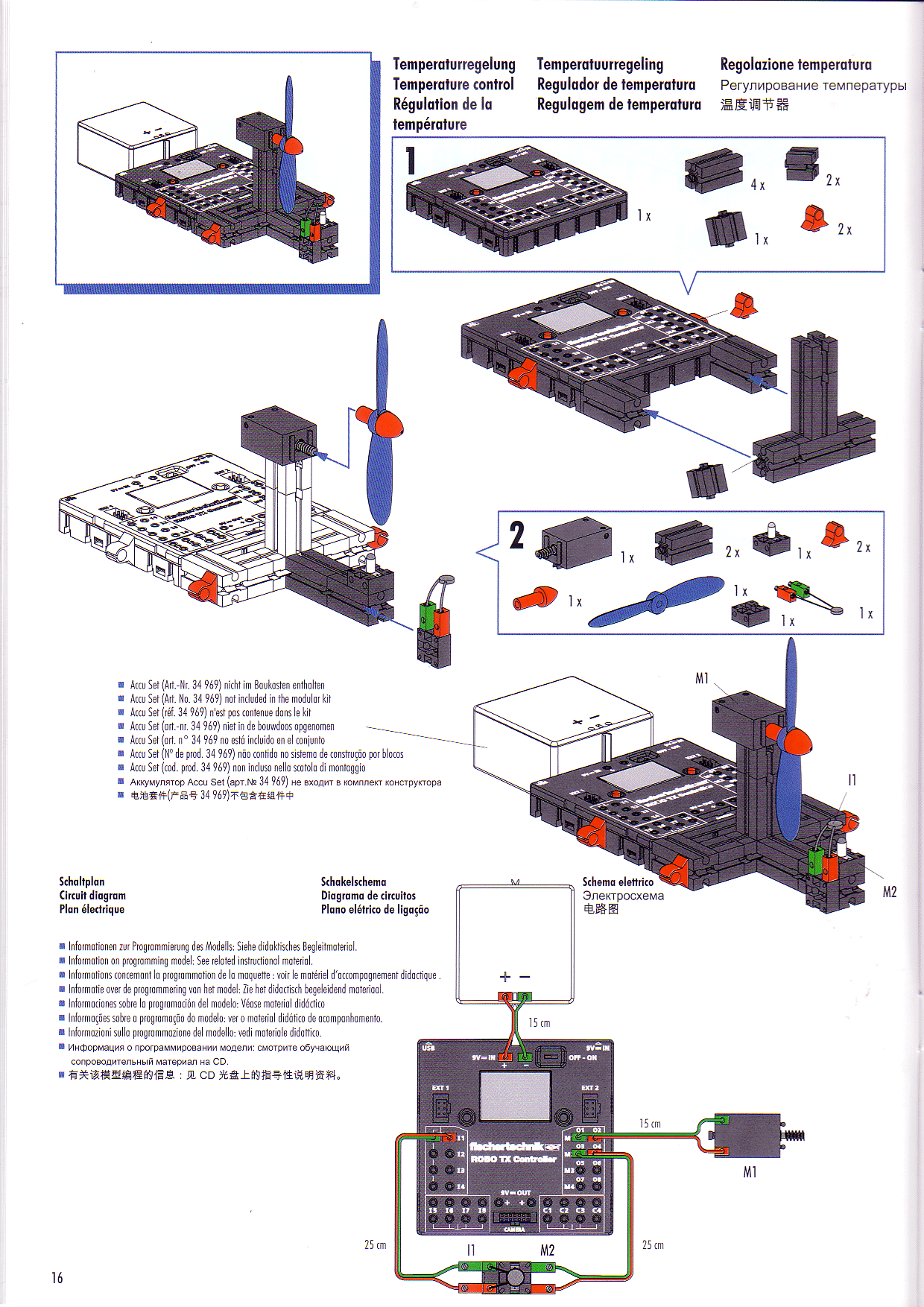

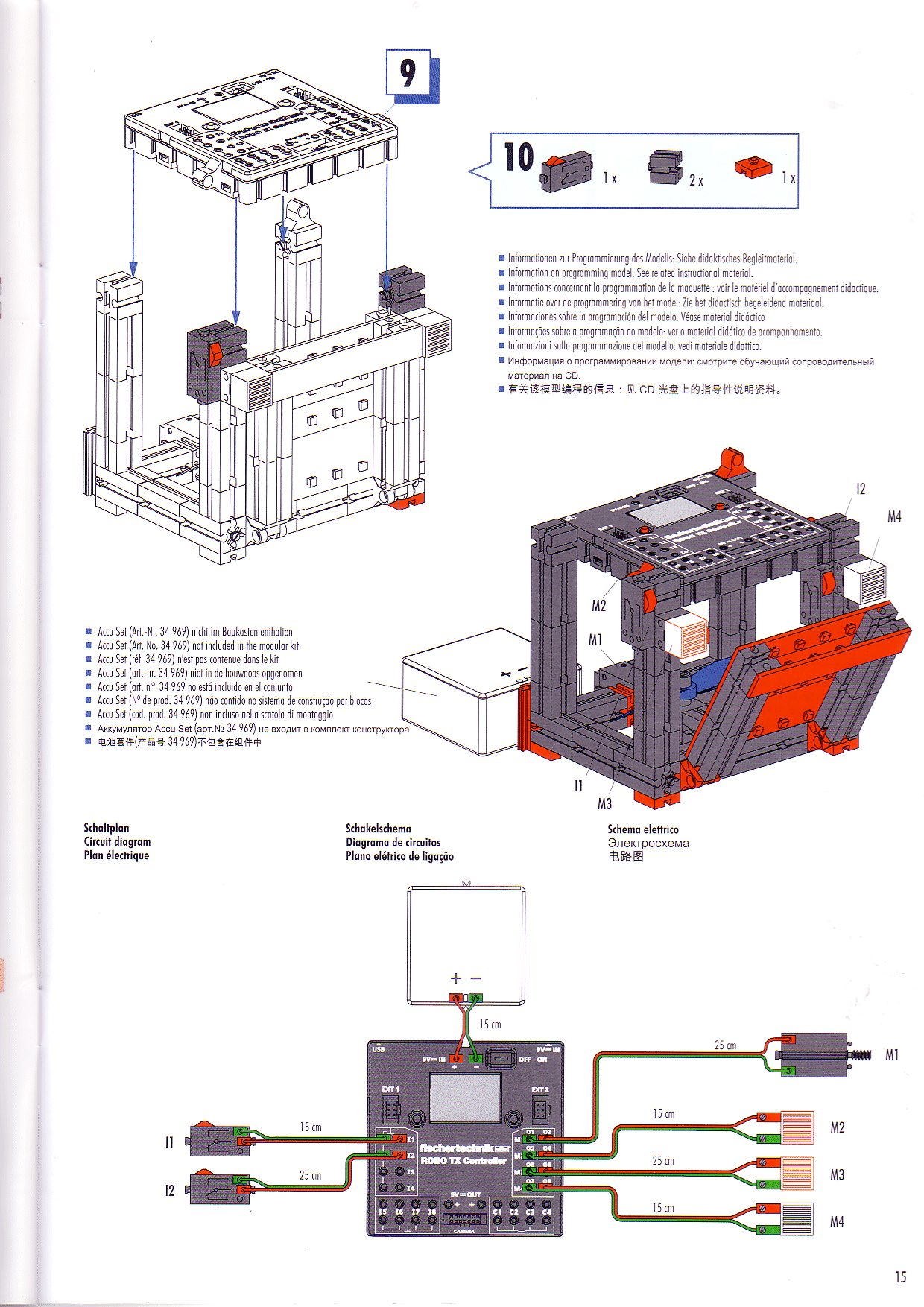

Seite 15

Seite 16

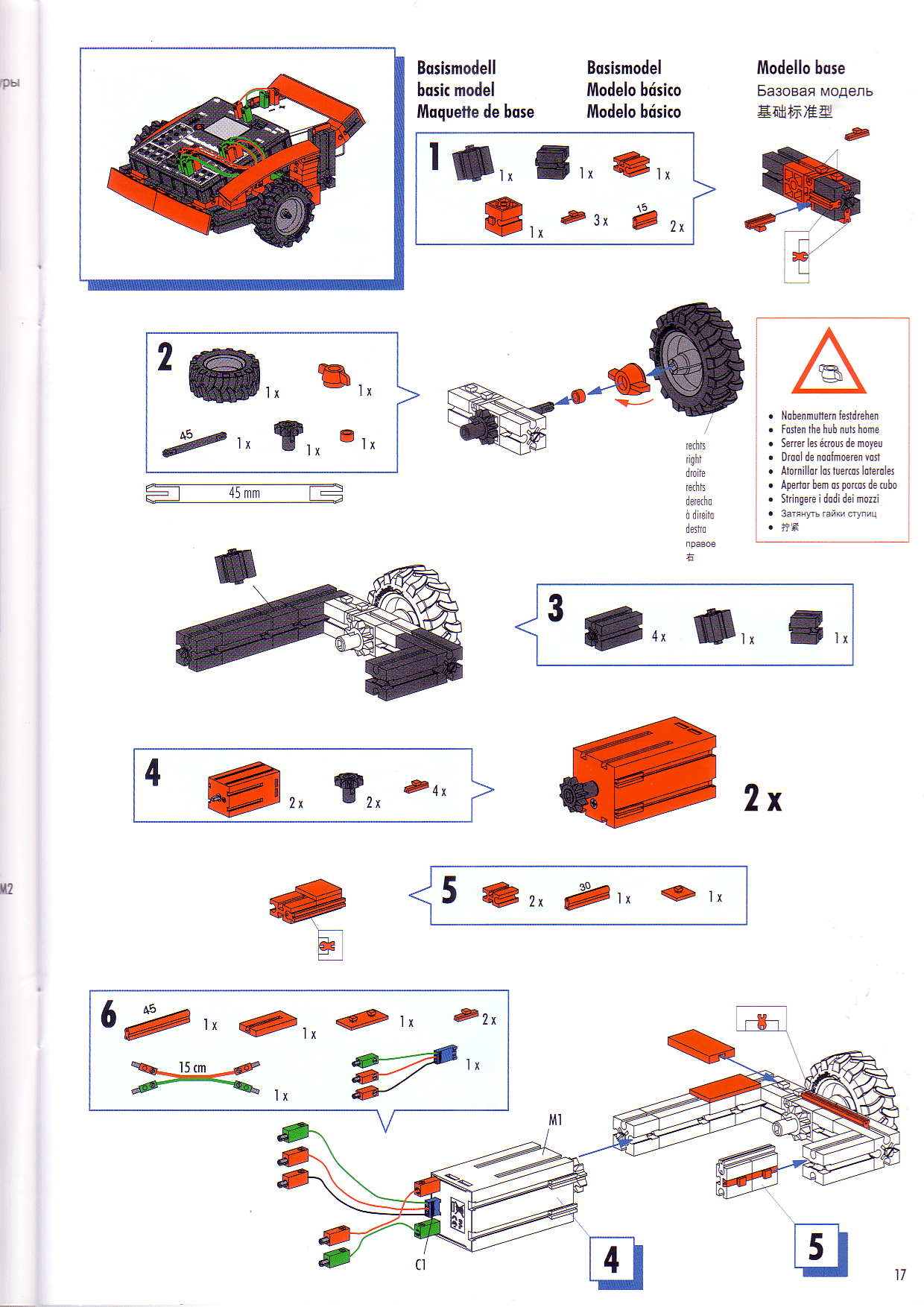

Seite 17

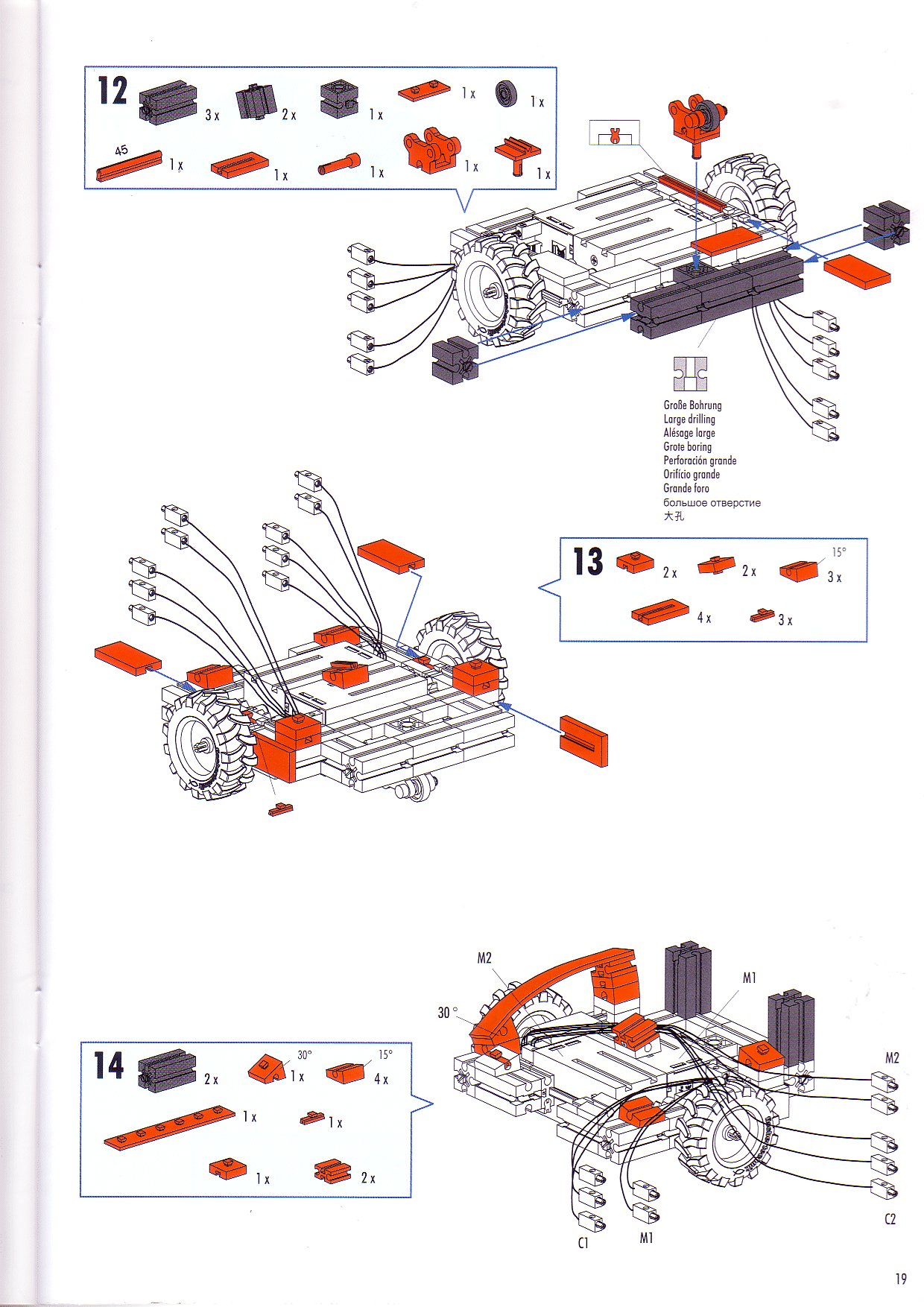

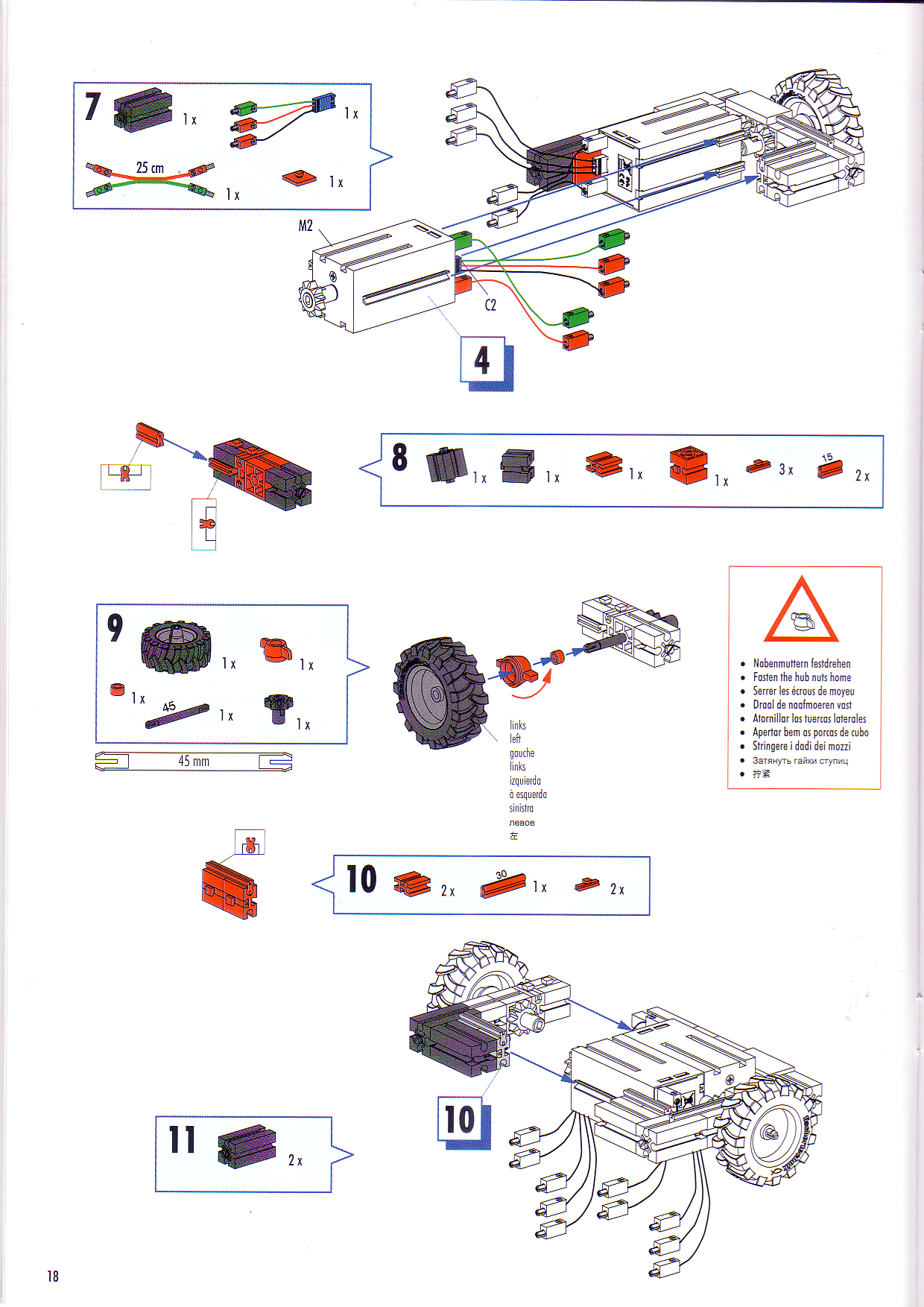

Seite 18

Seite 19

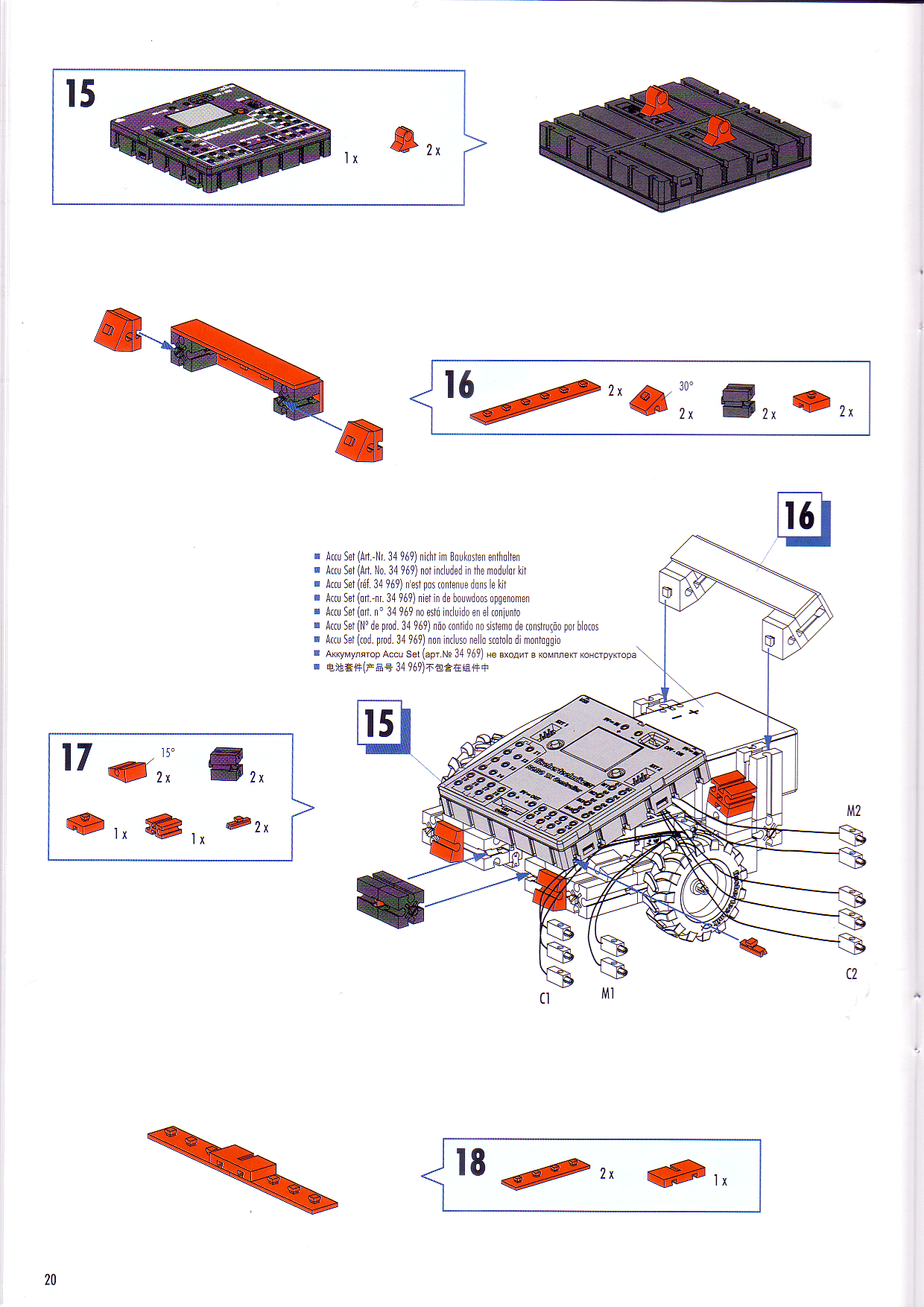

Seite 20

Seite 21

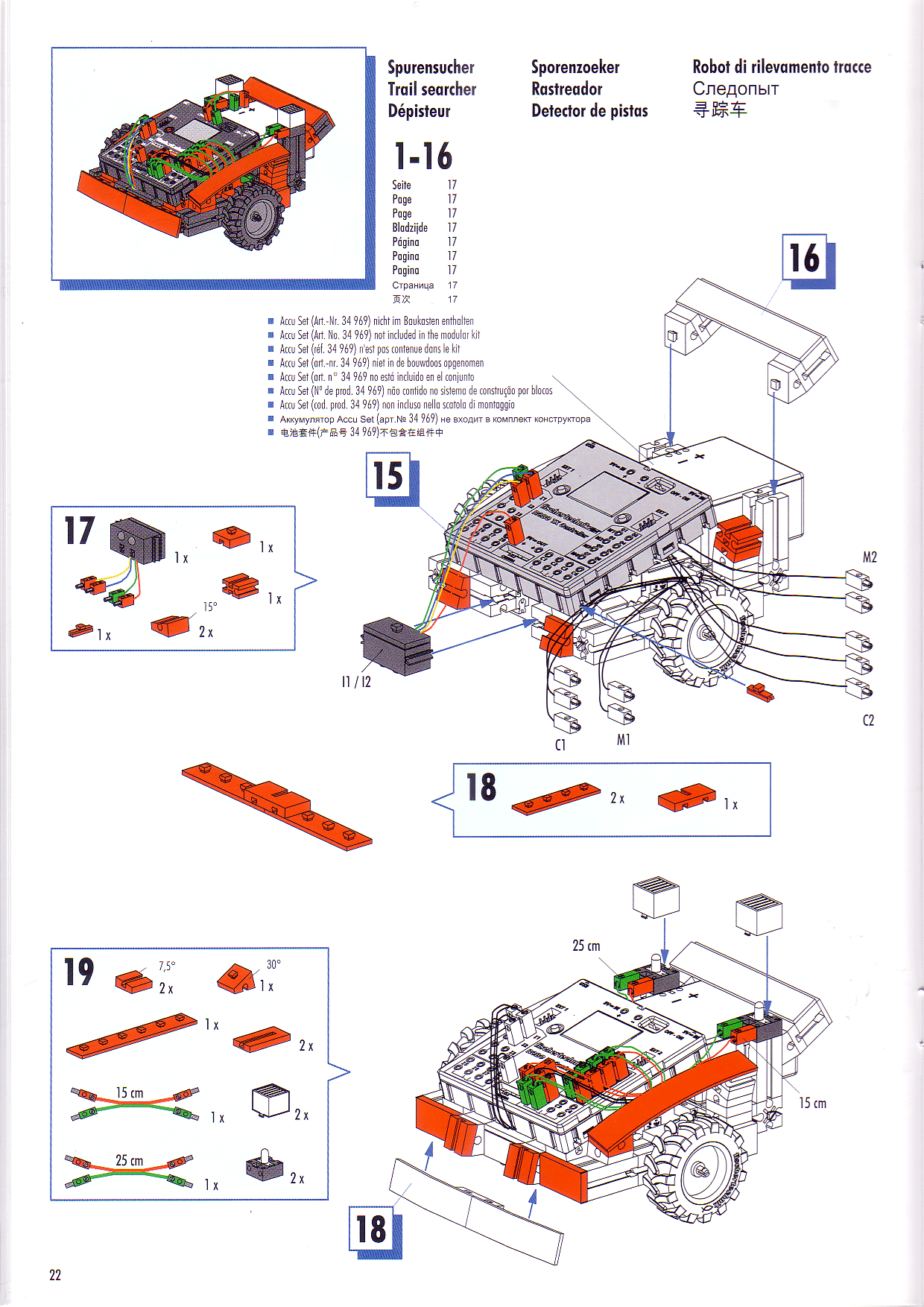

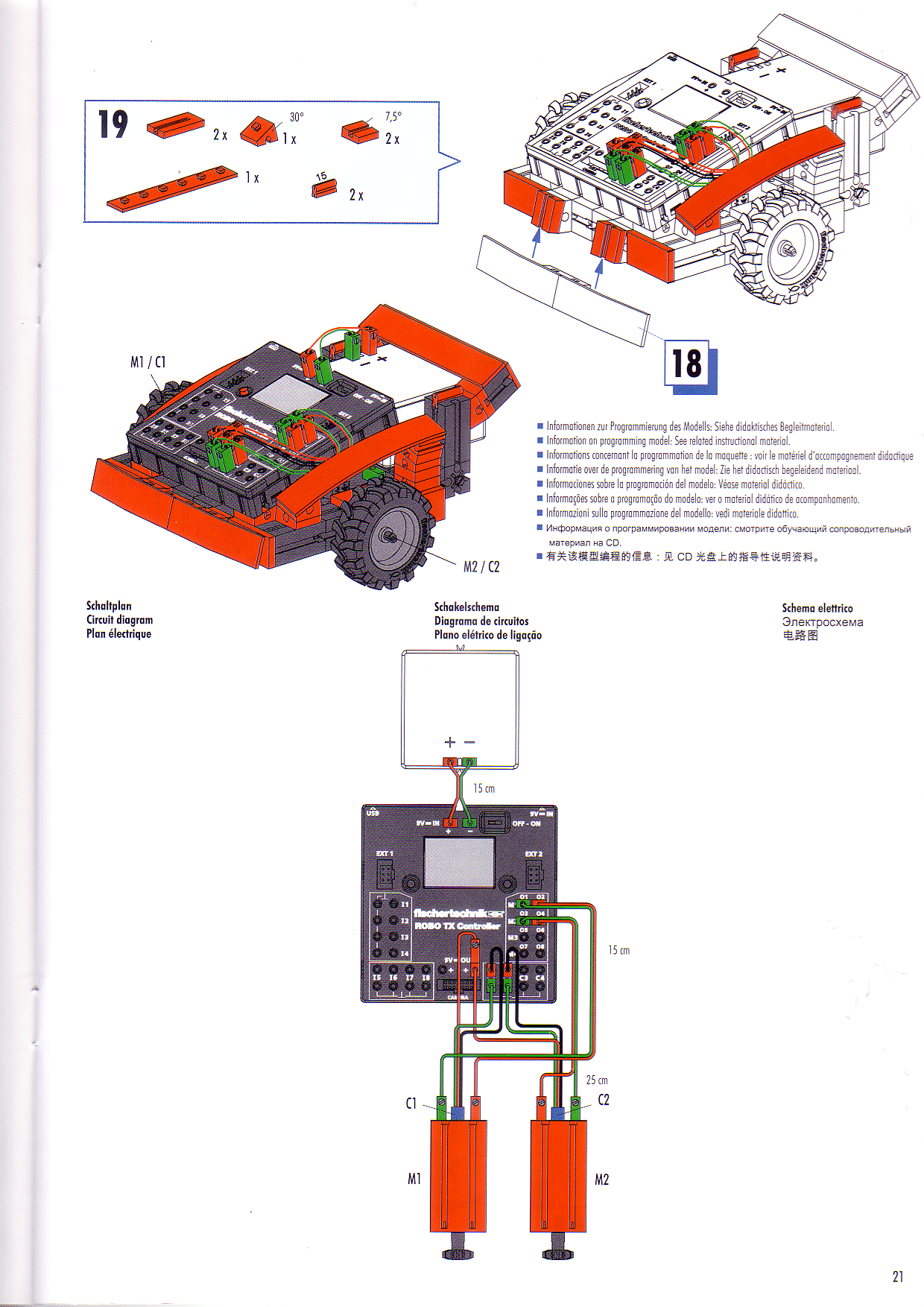

Seite 22

Seite 23

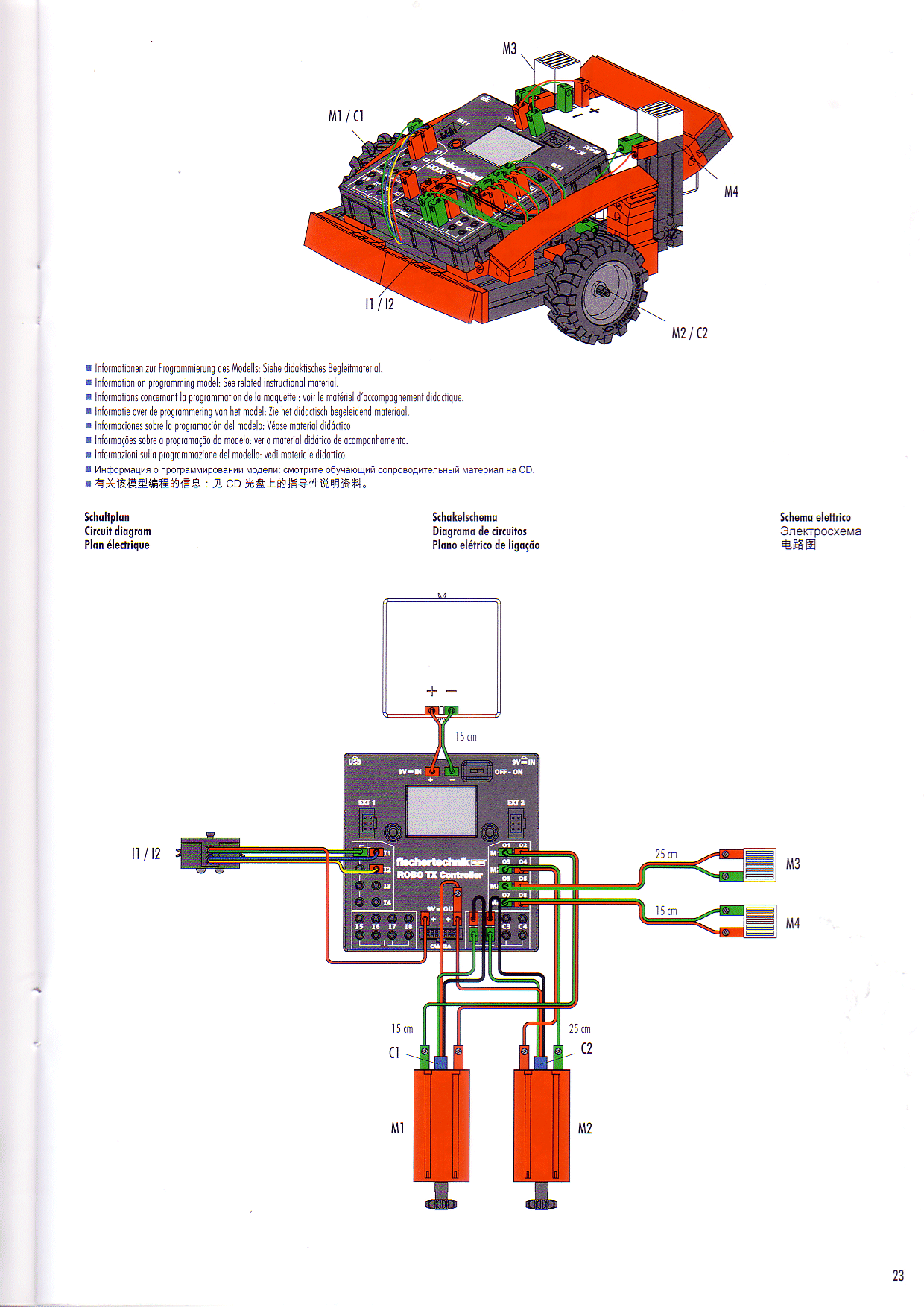

Seite 24

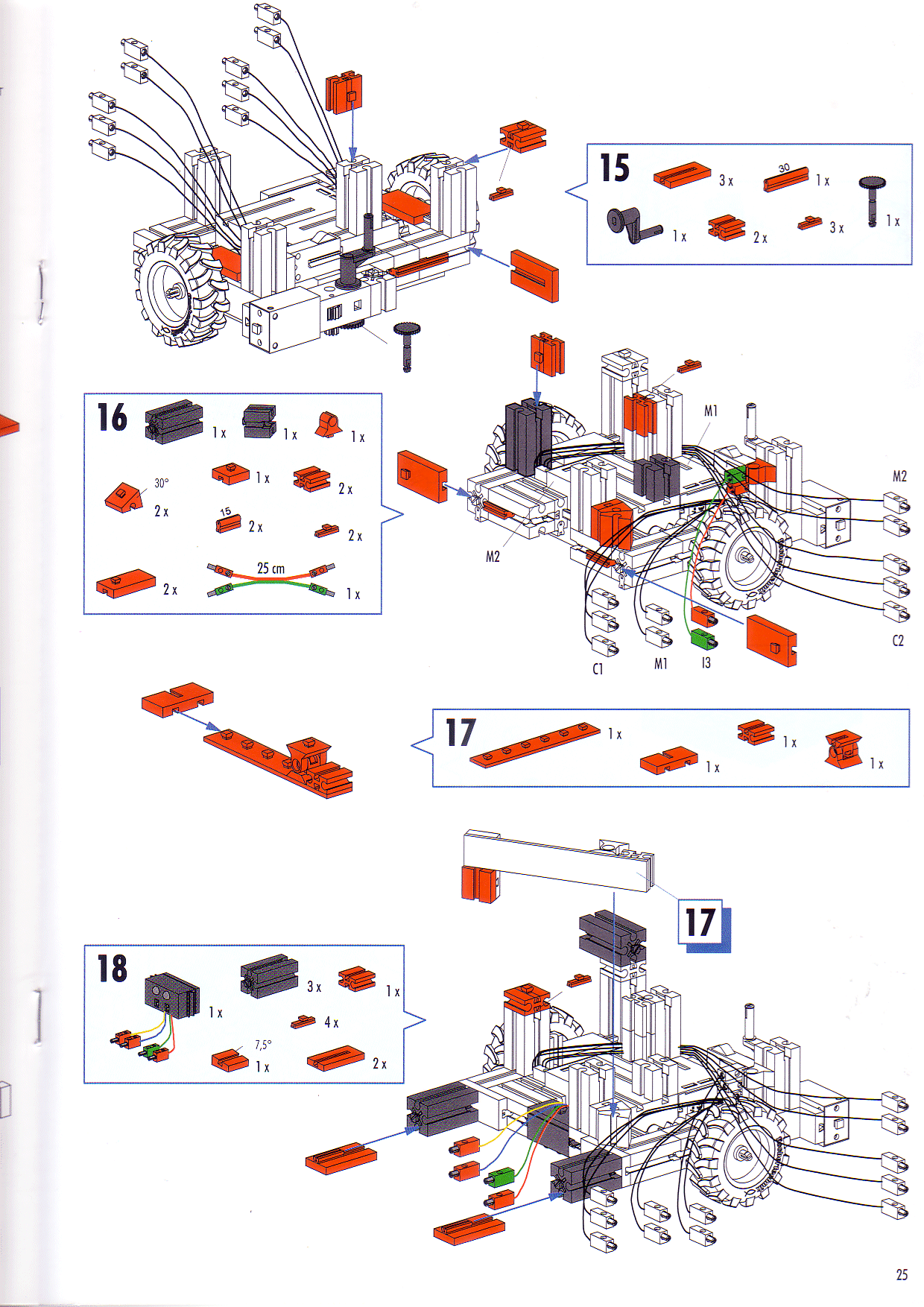

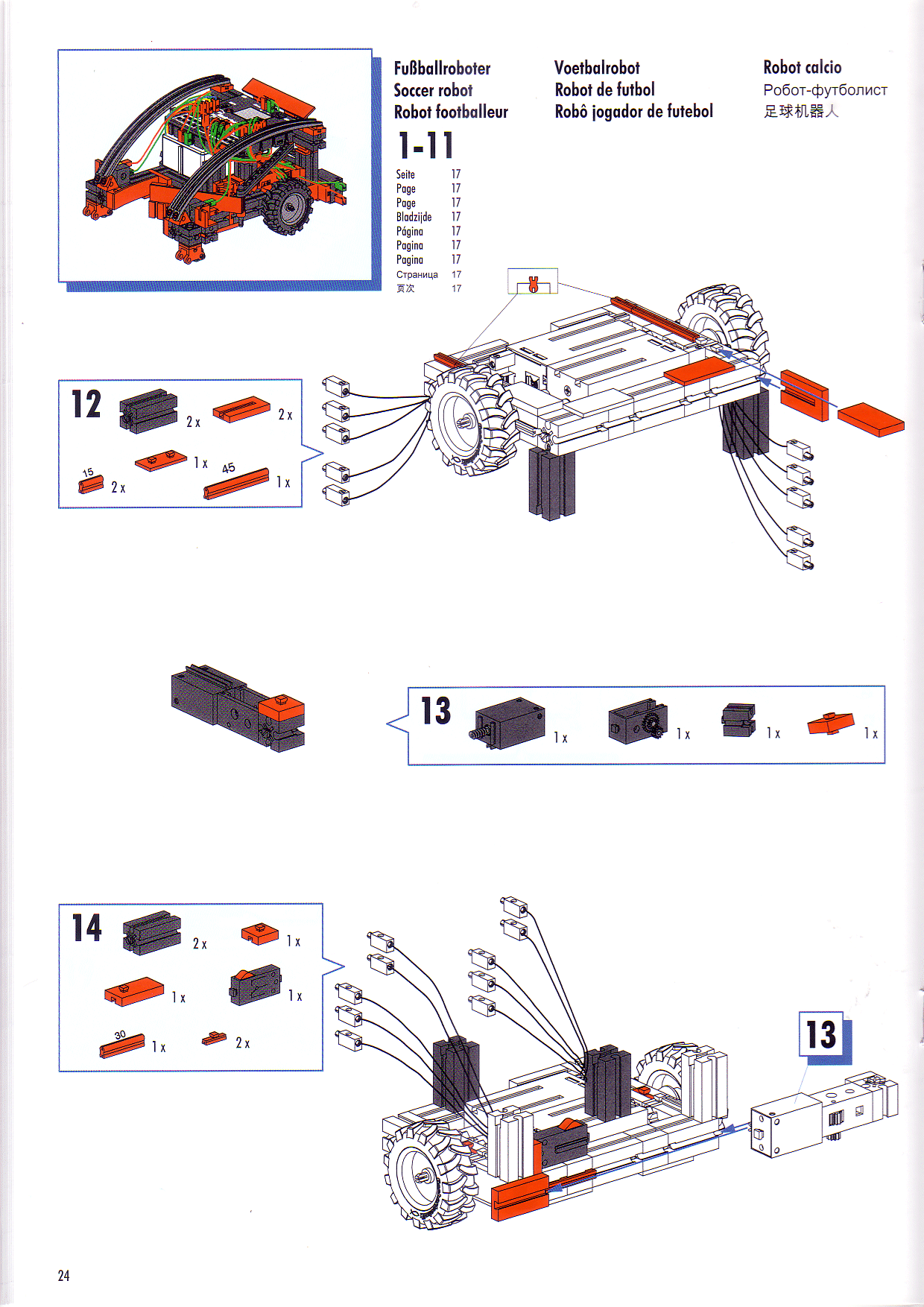

Seite 25

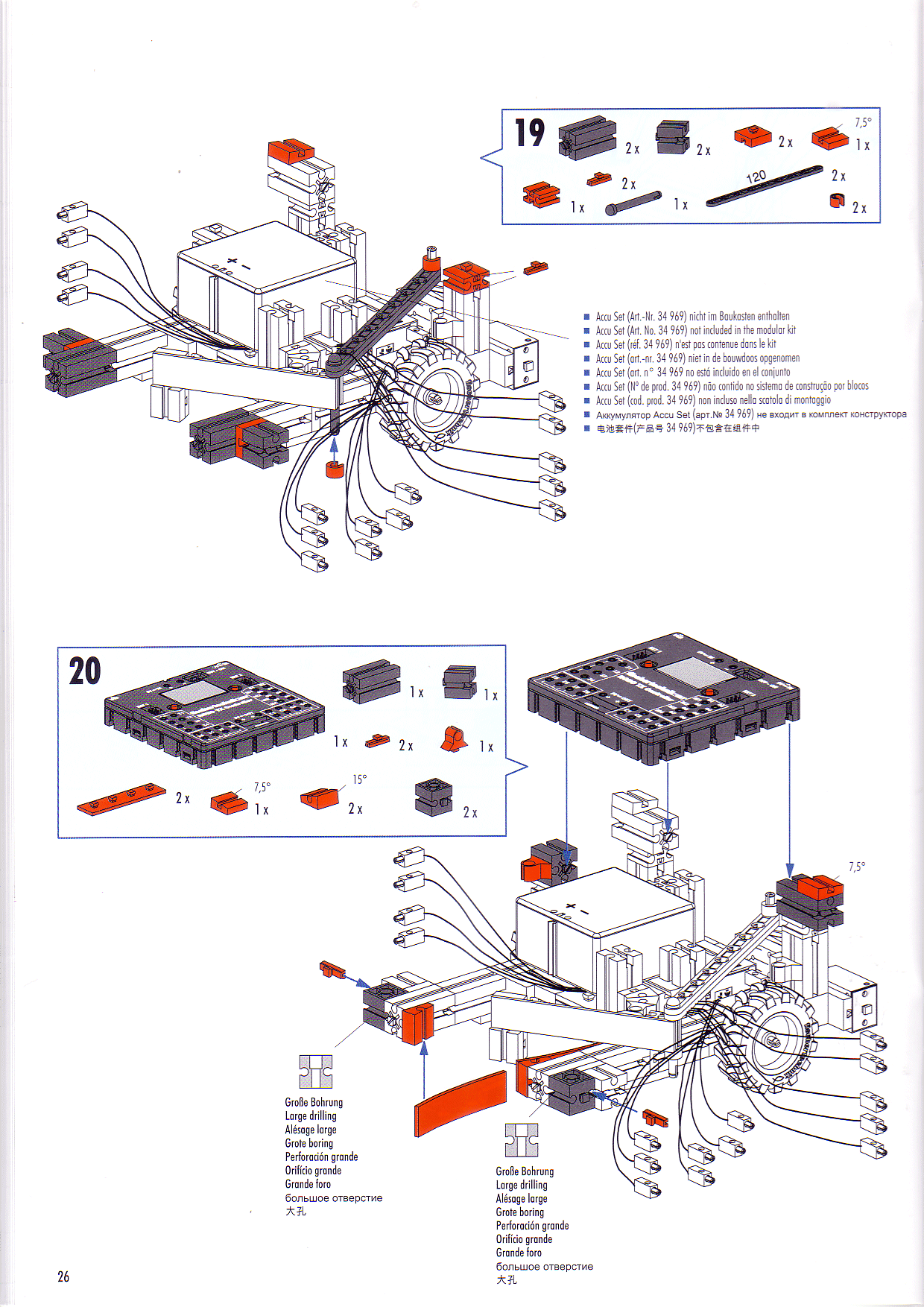

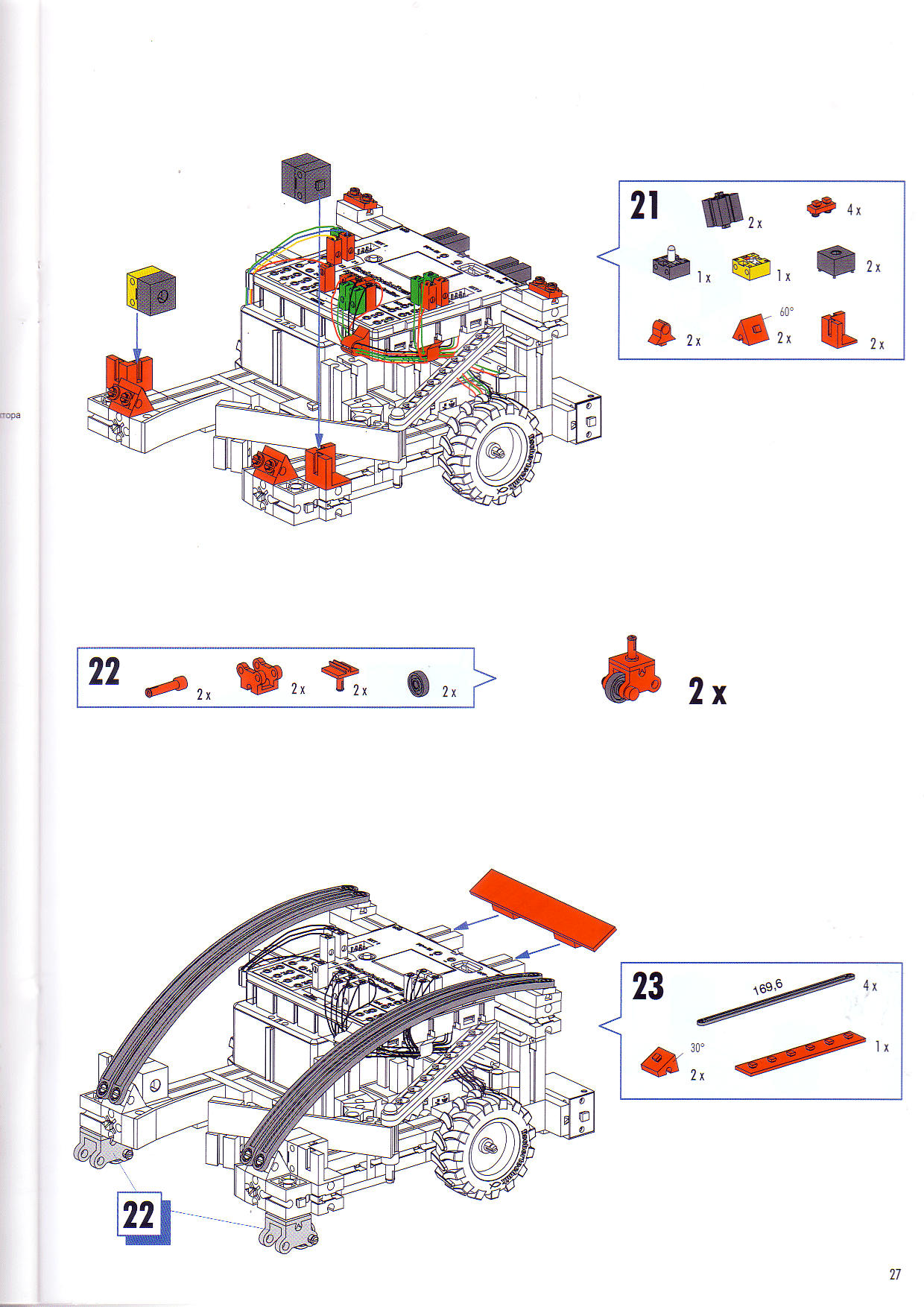

Seite 26

Seite 27

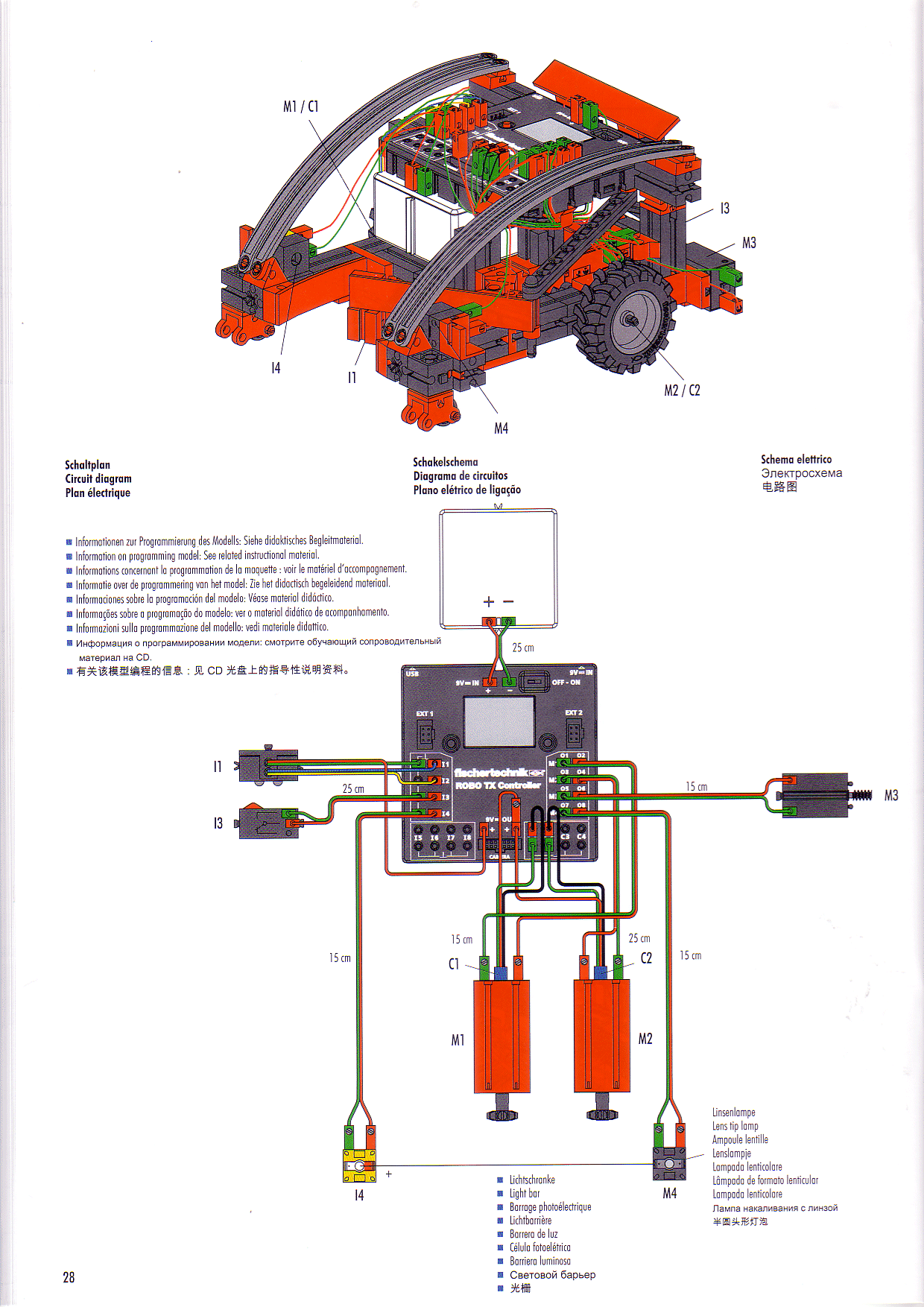

Seite 28

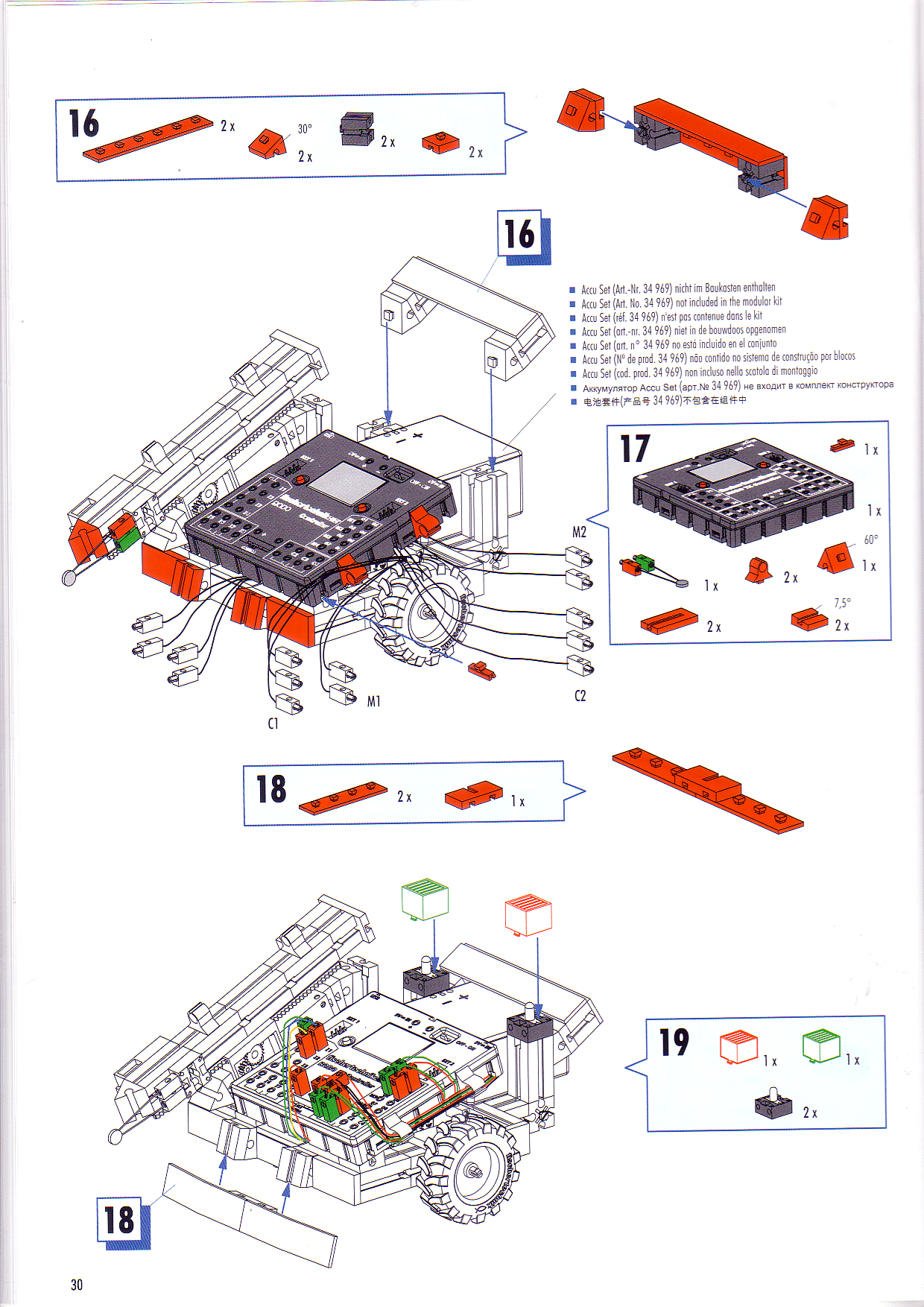

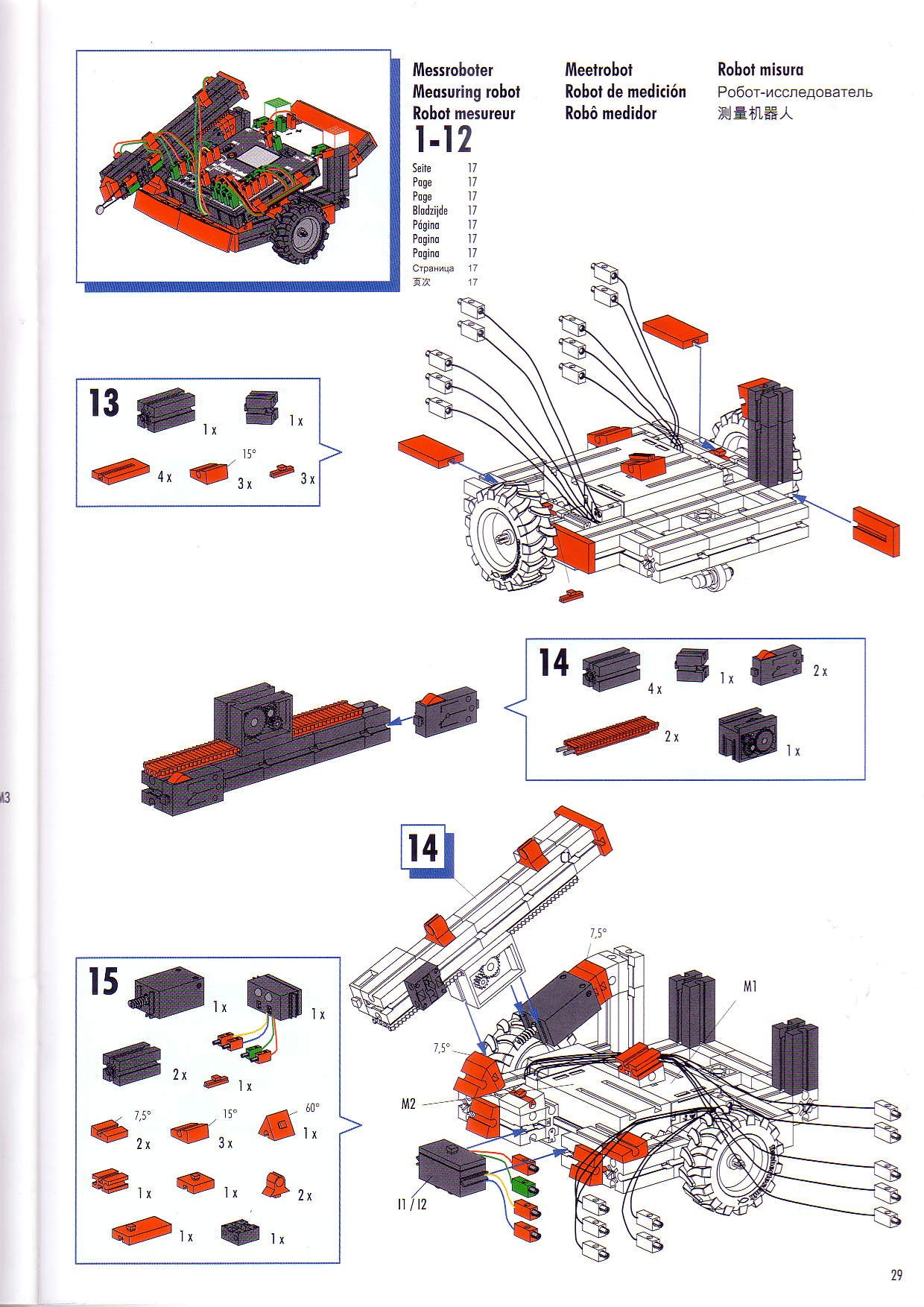

Seite 29

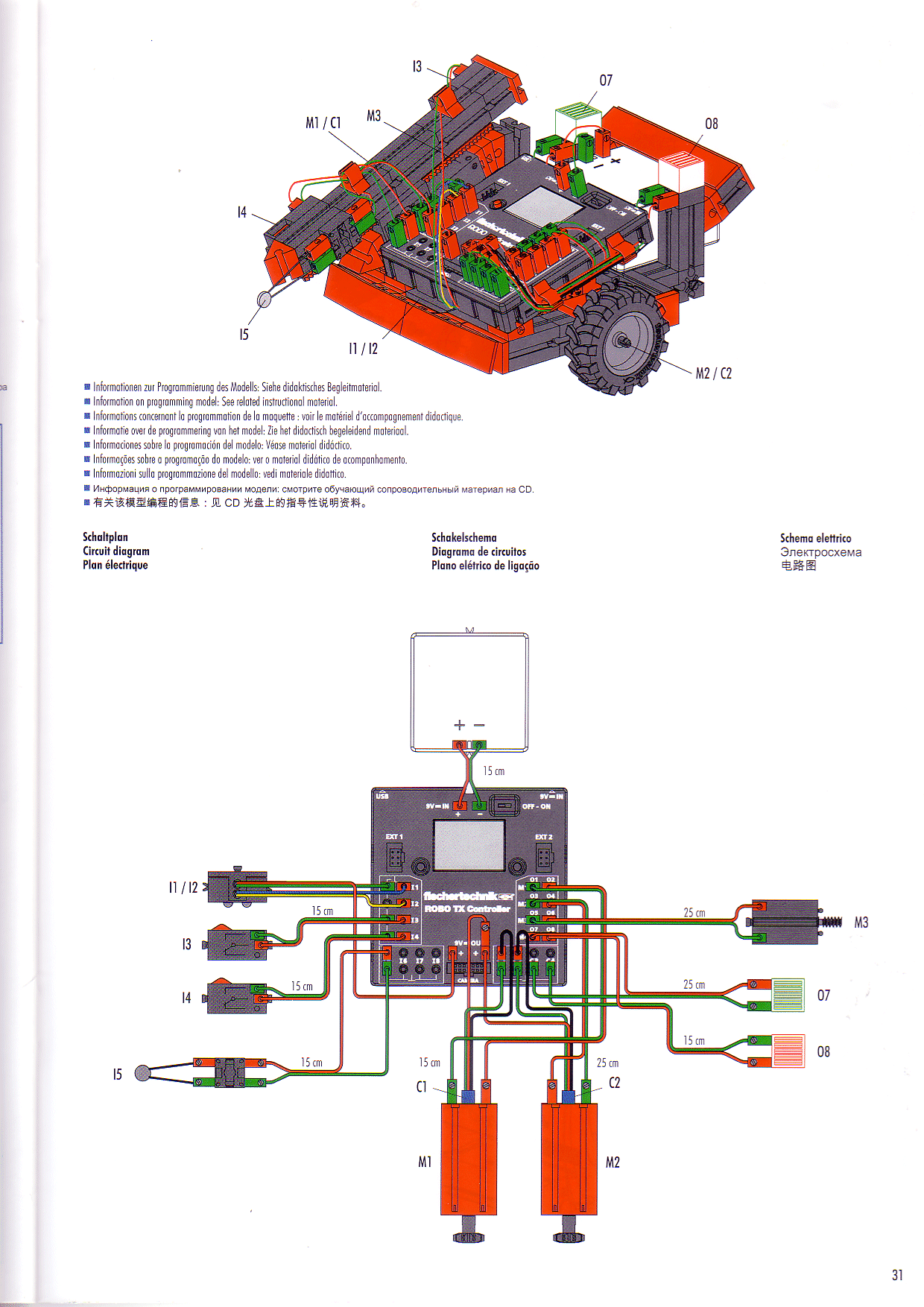

Seite 30

Seite 31

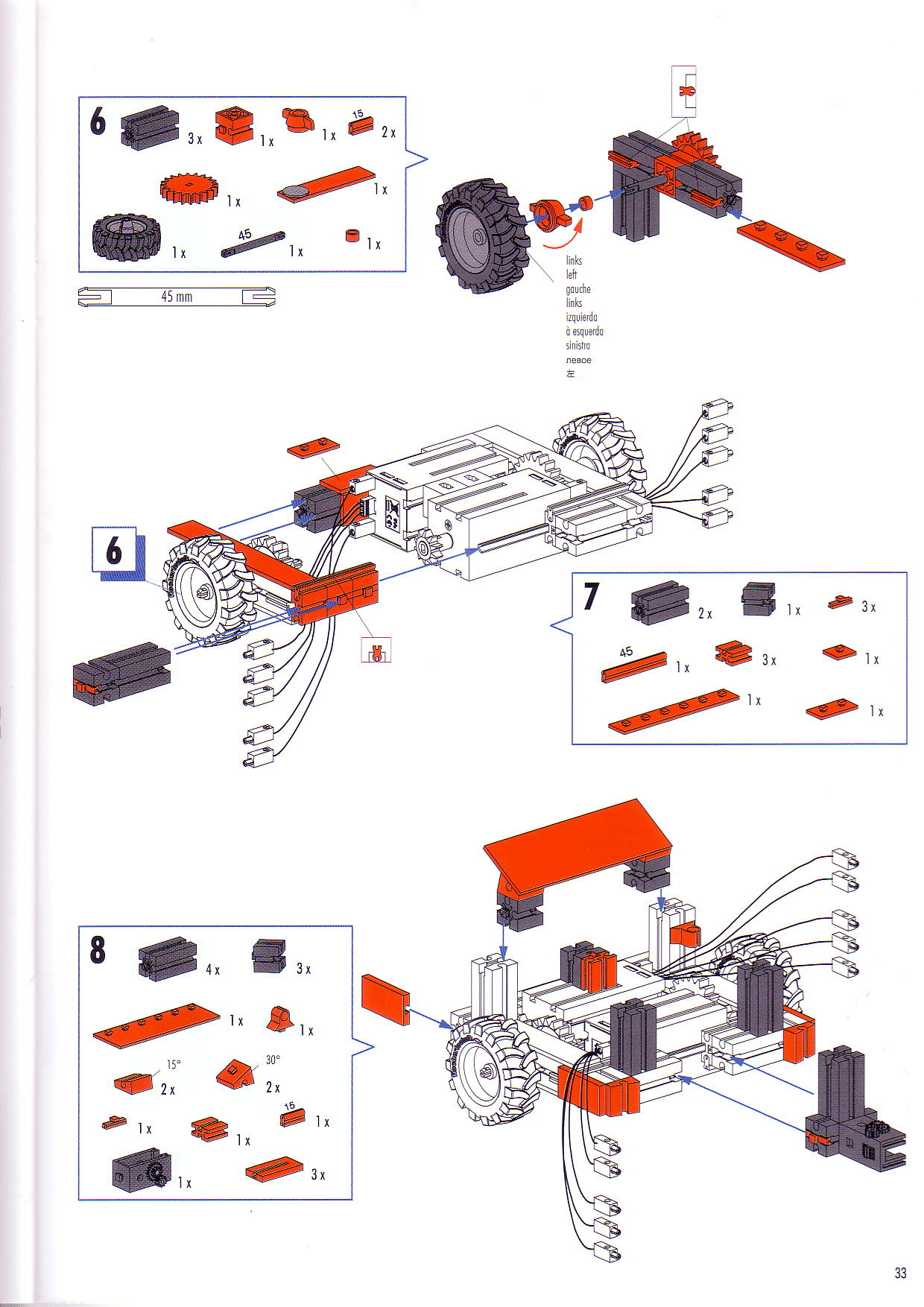

Seite 32

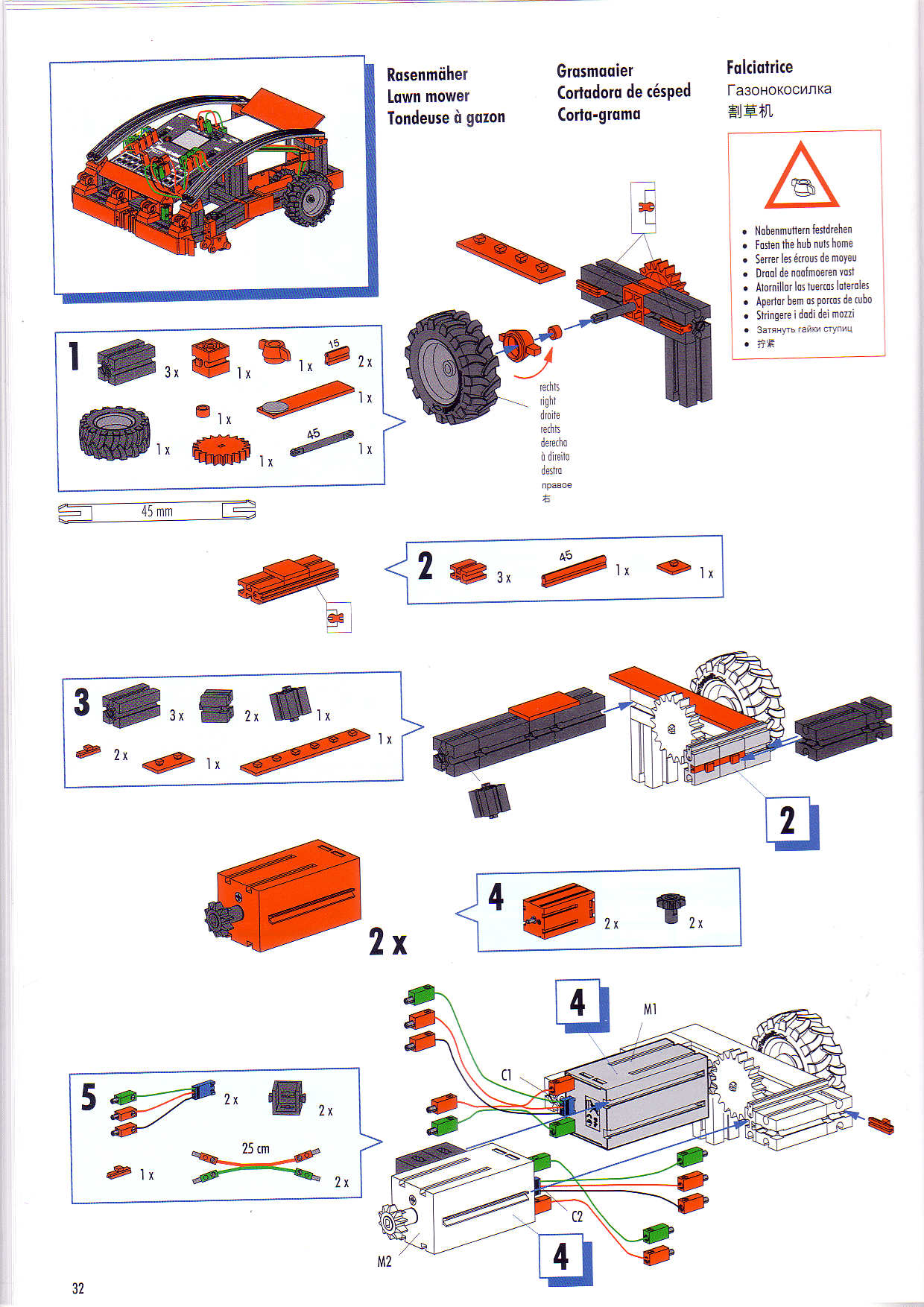

Seite 33

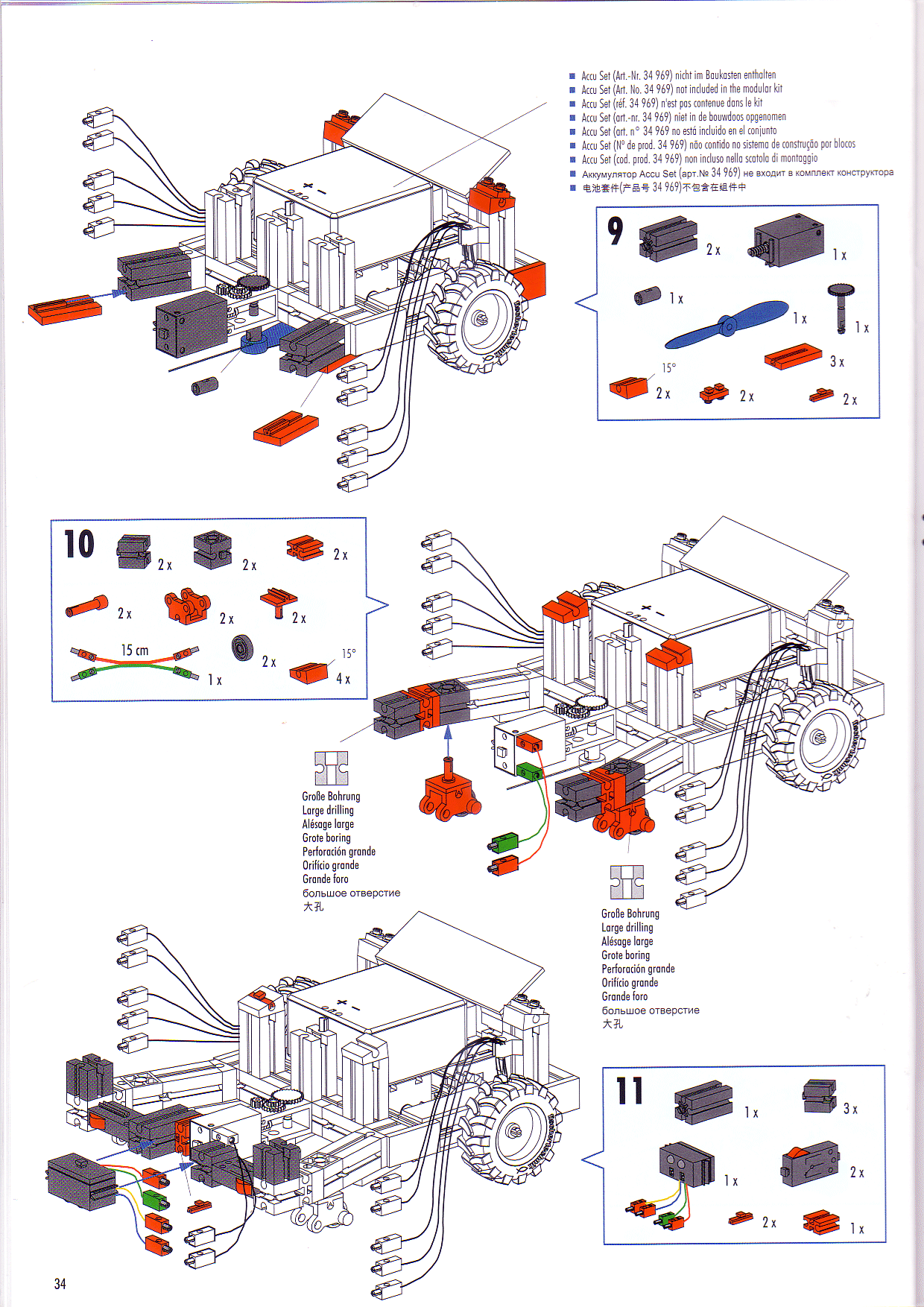

Seite 34

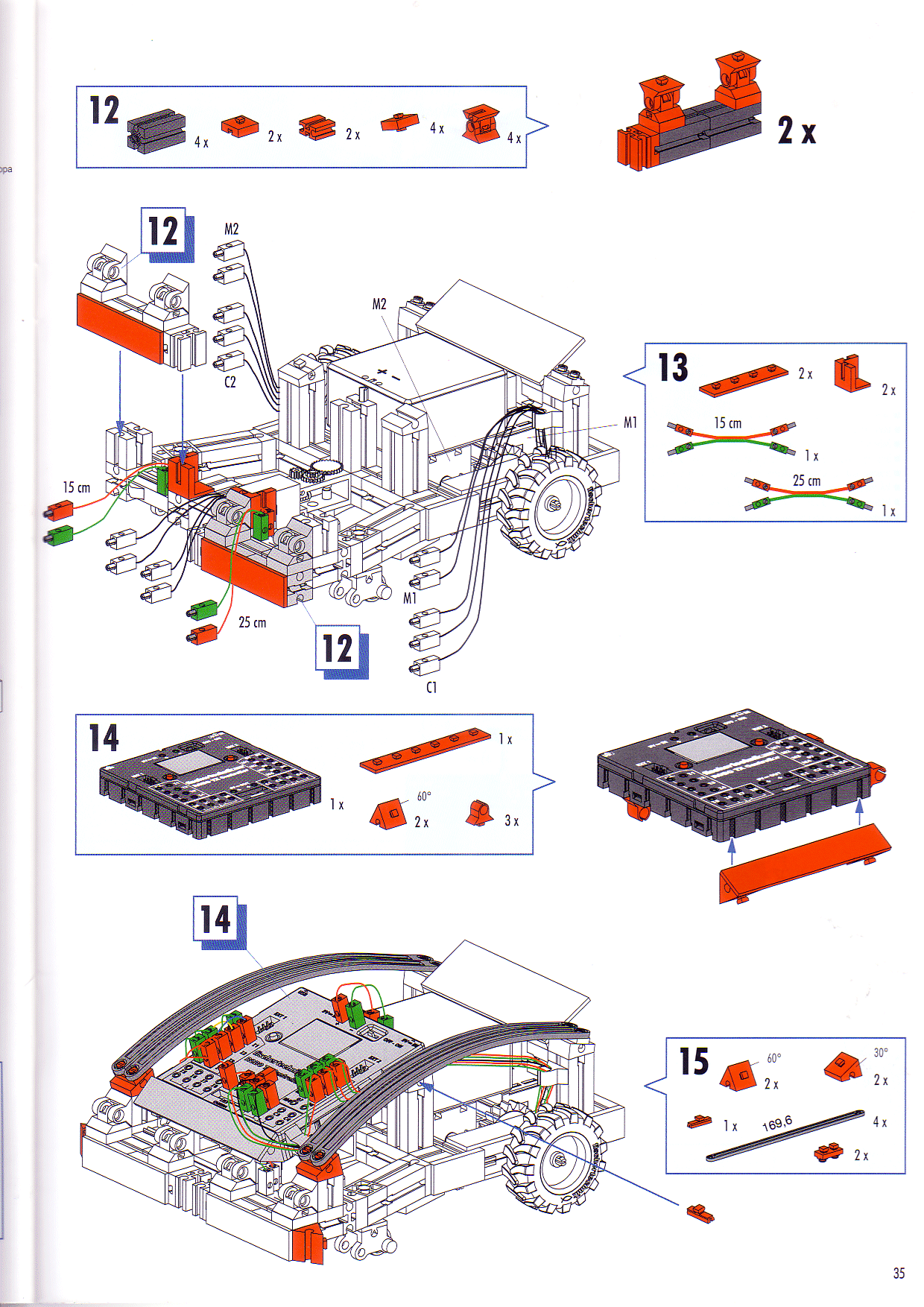

Seite 35

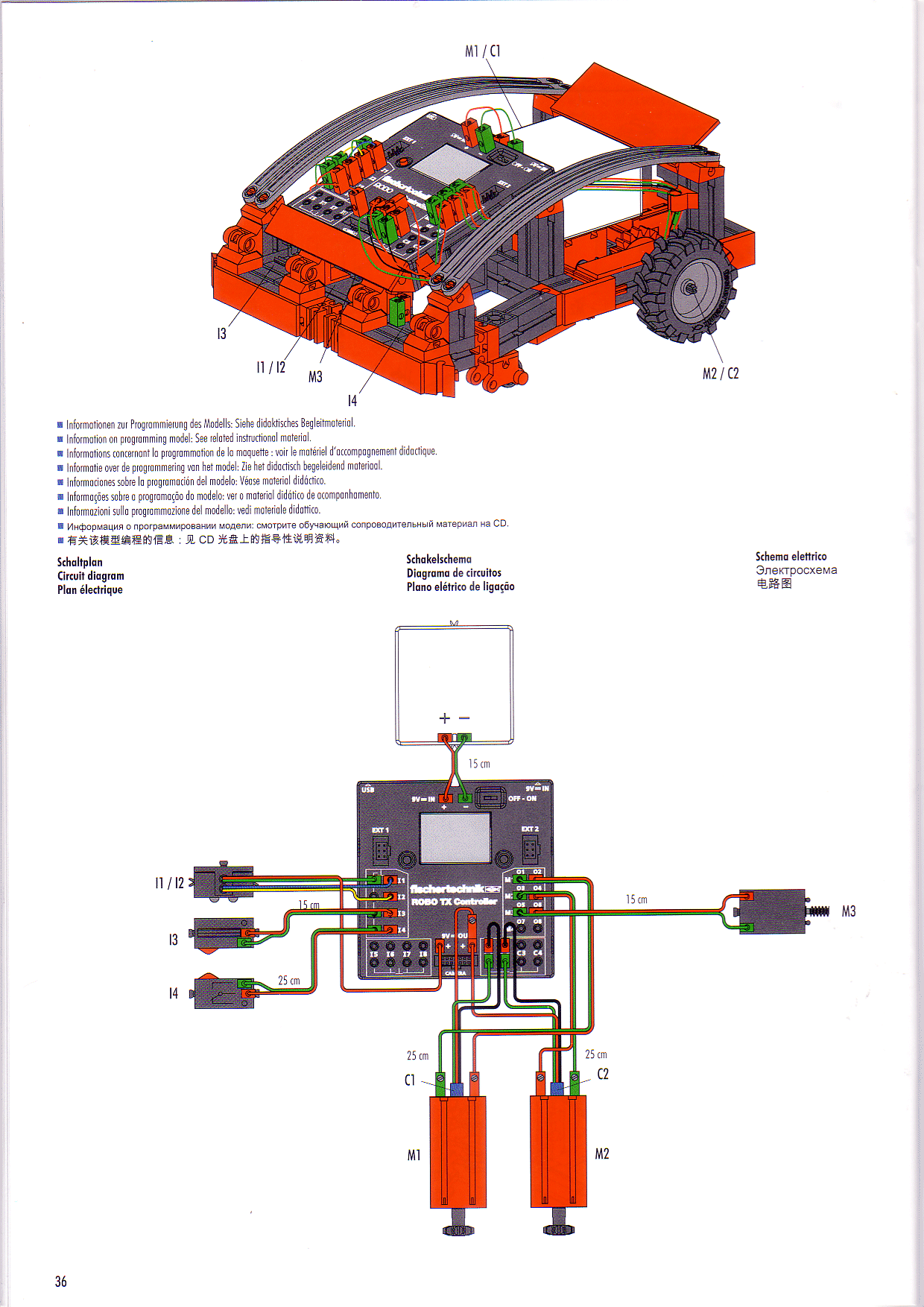

Seite 36

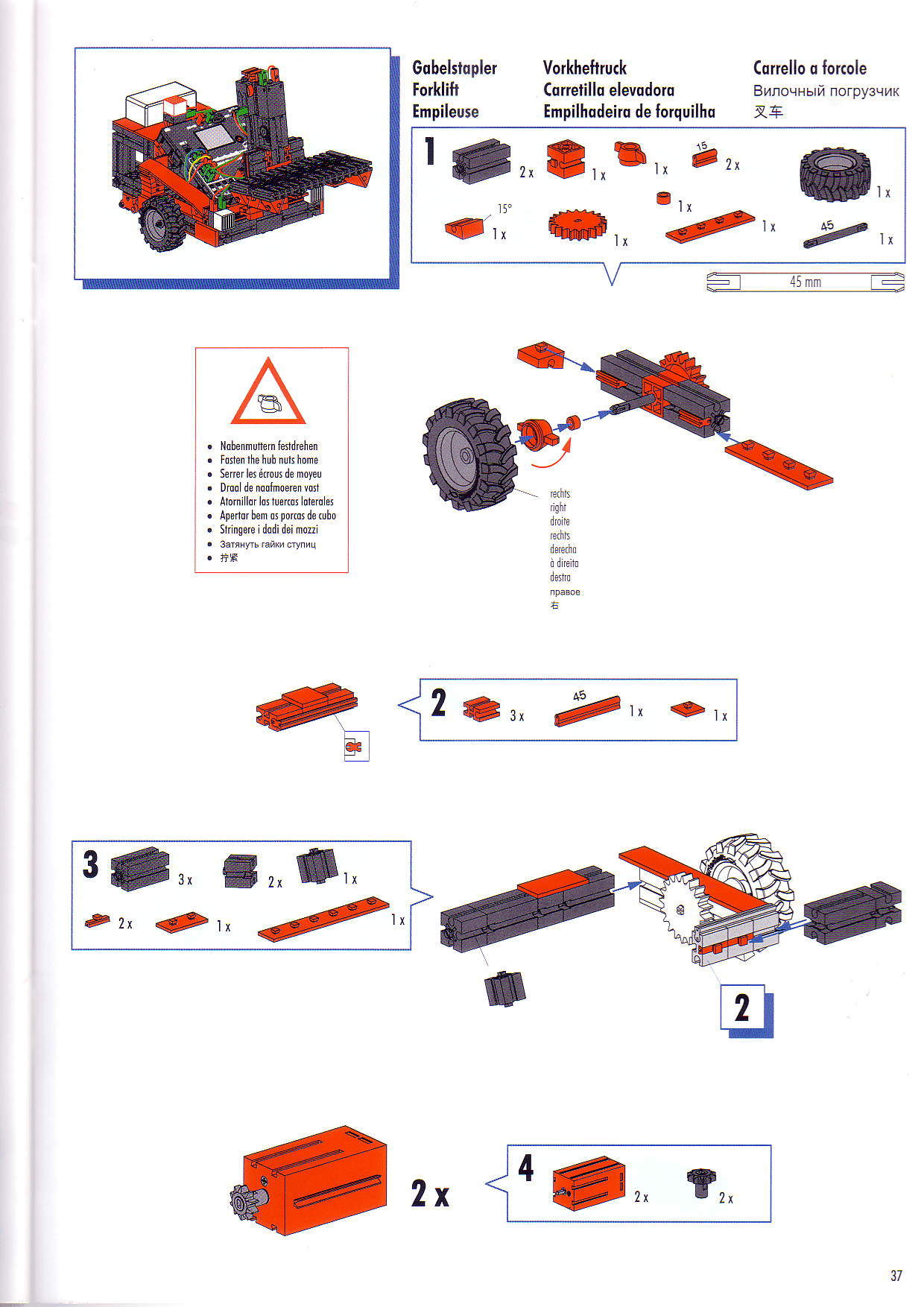

Seite 37

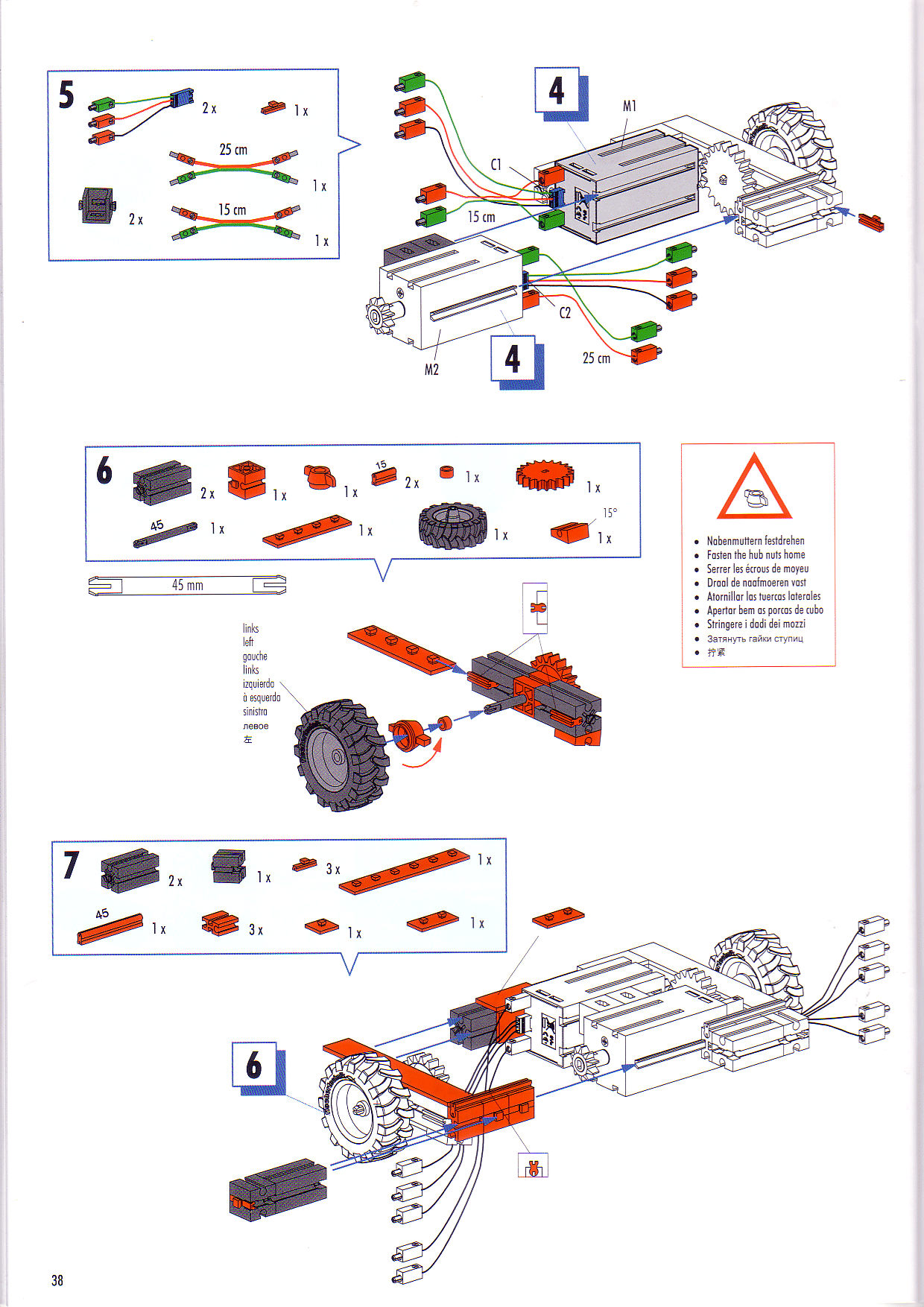

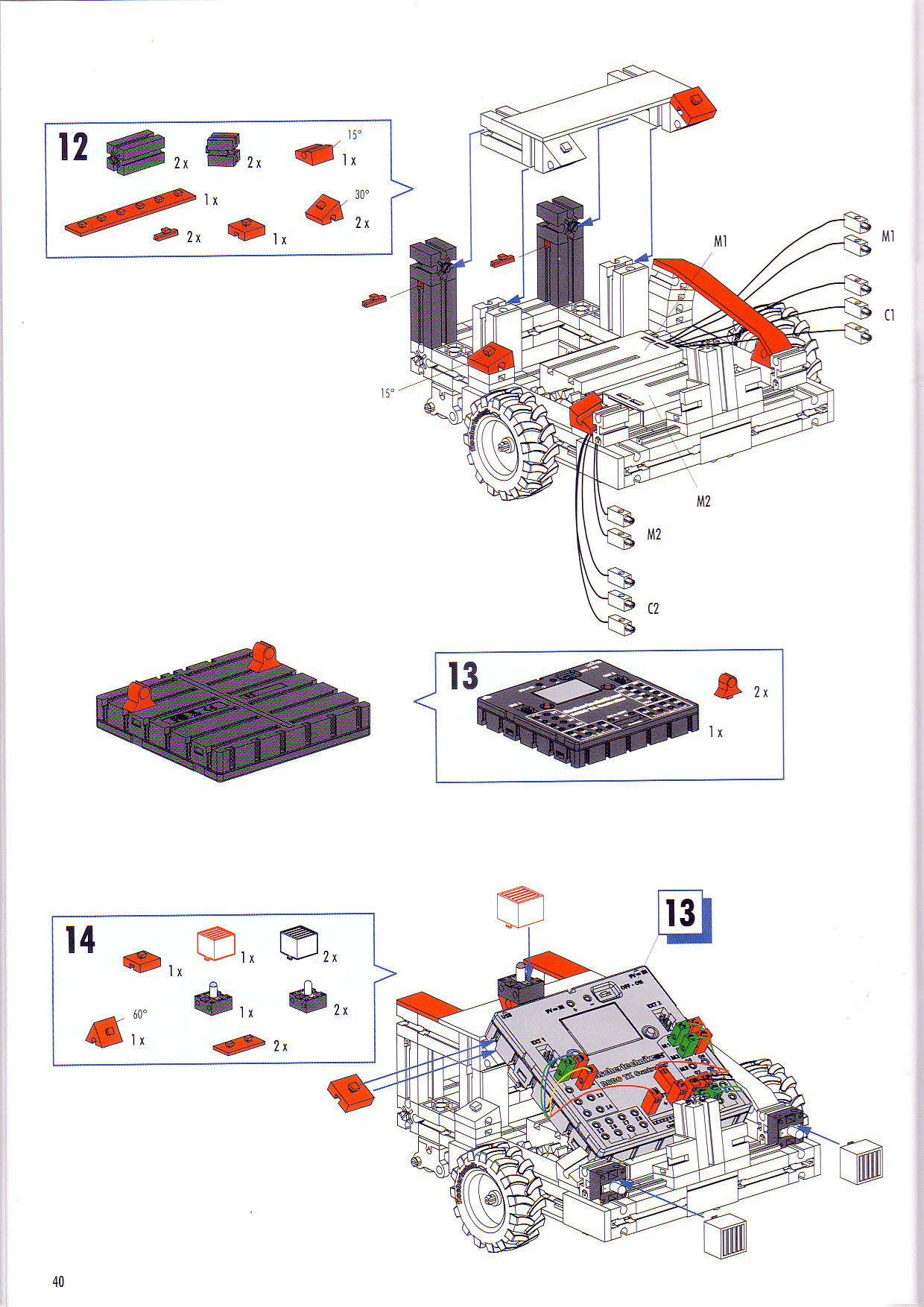

Seite 38

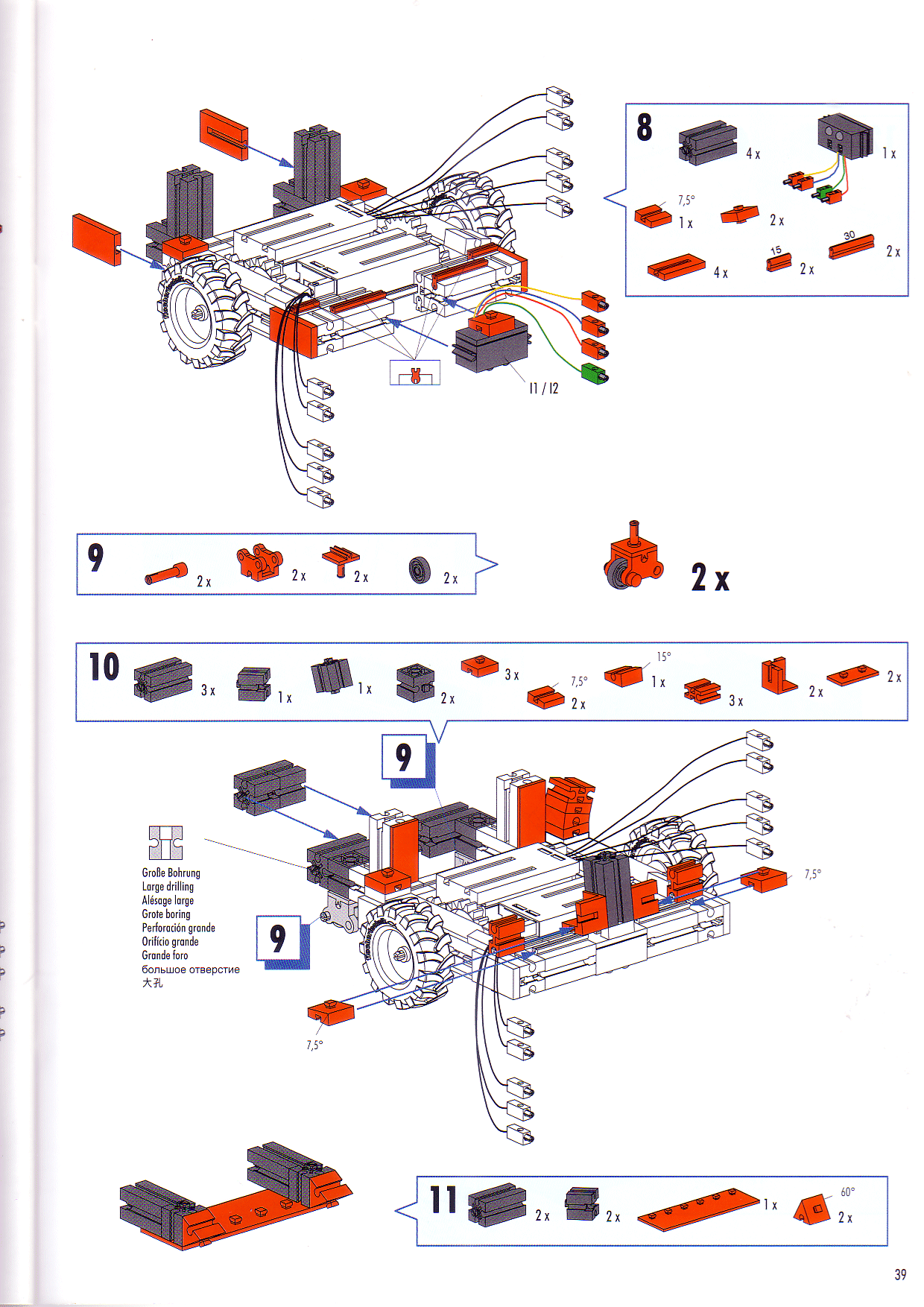

Seite 39

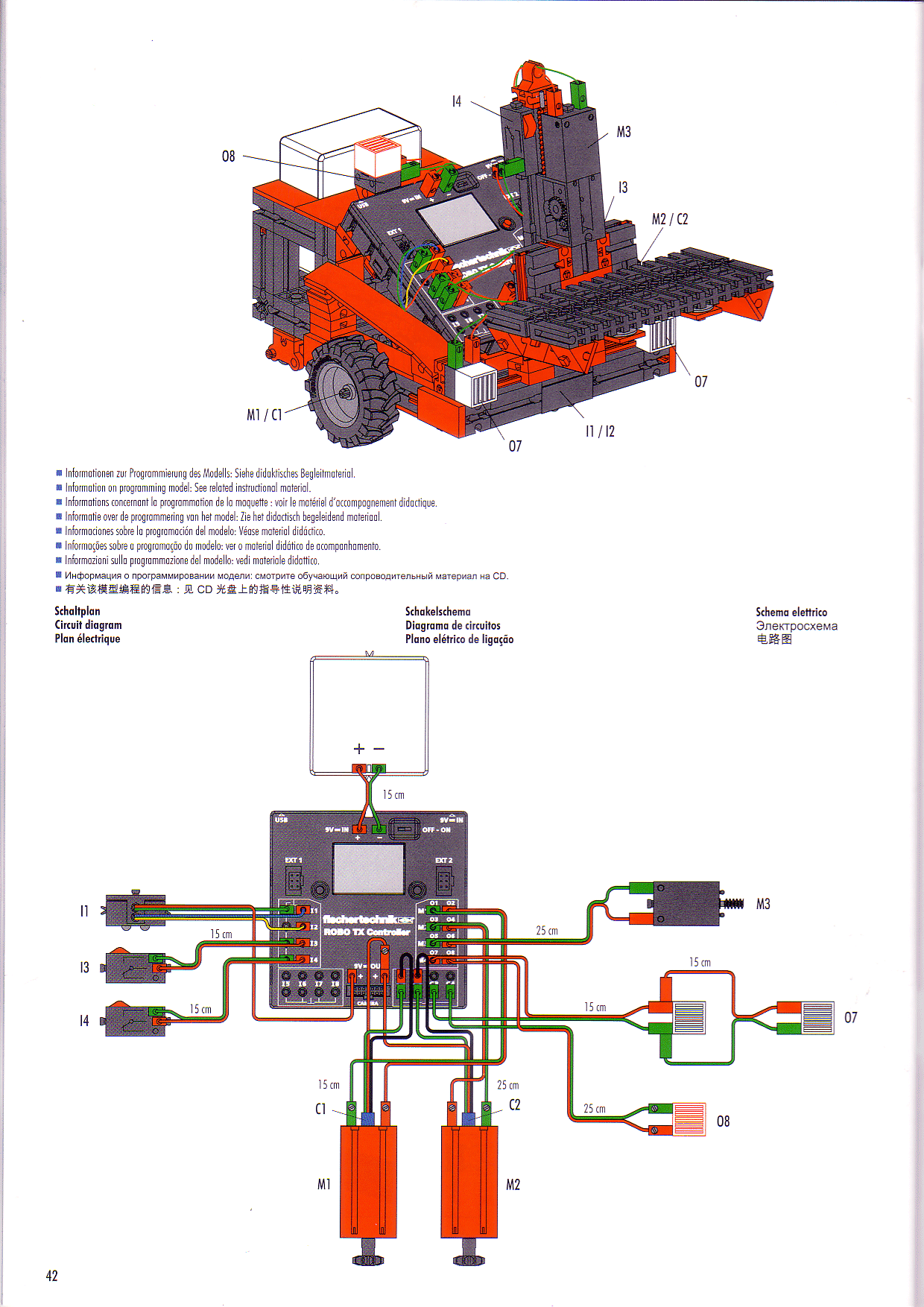

Seite 40

Seite 41

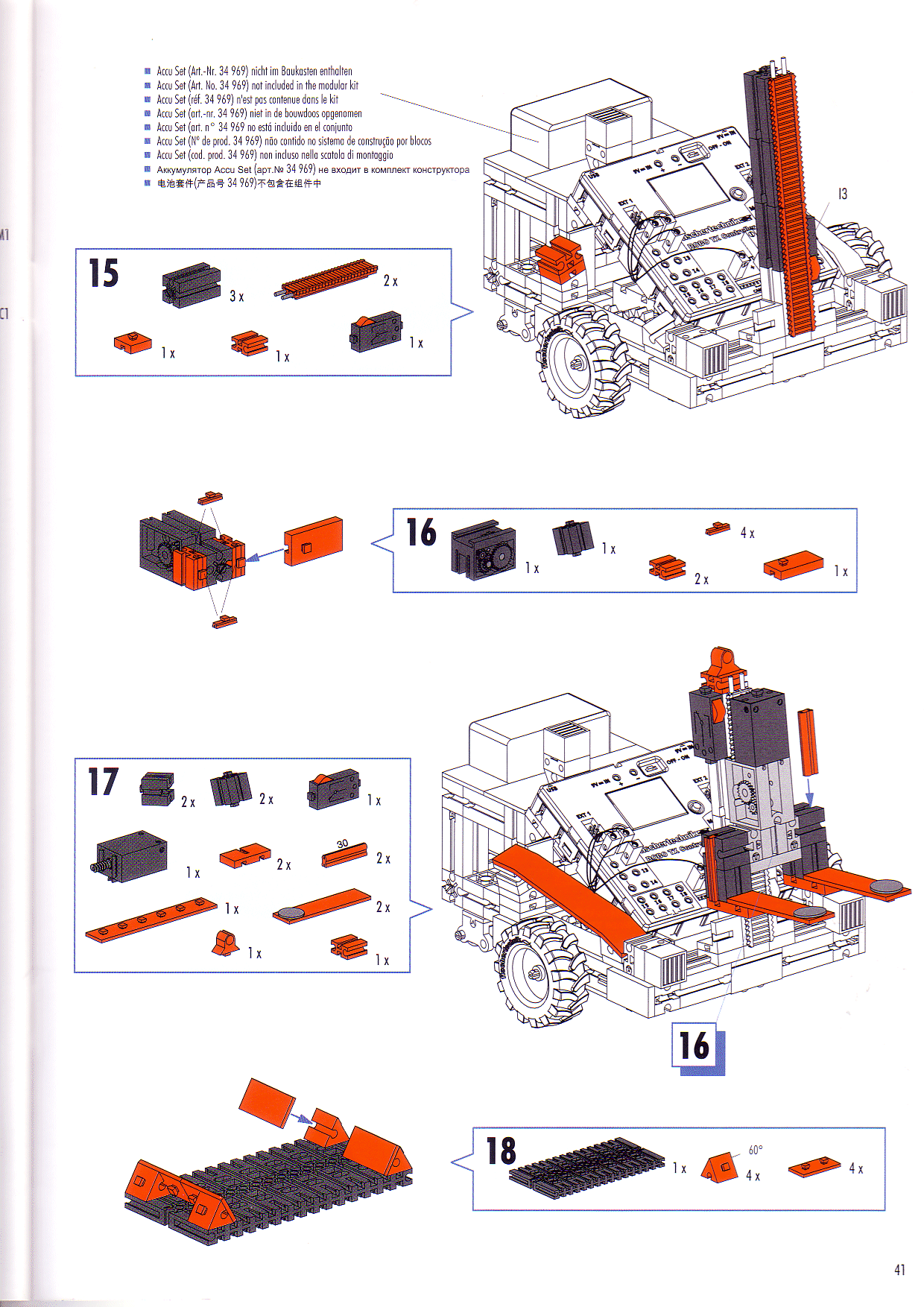

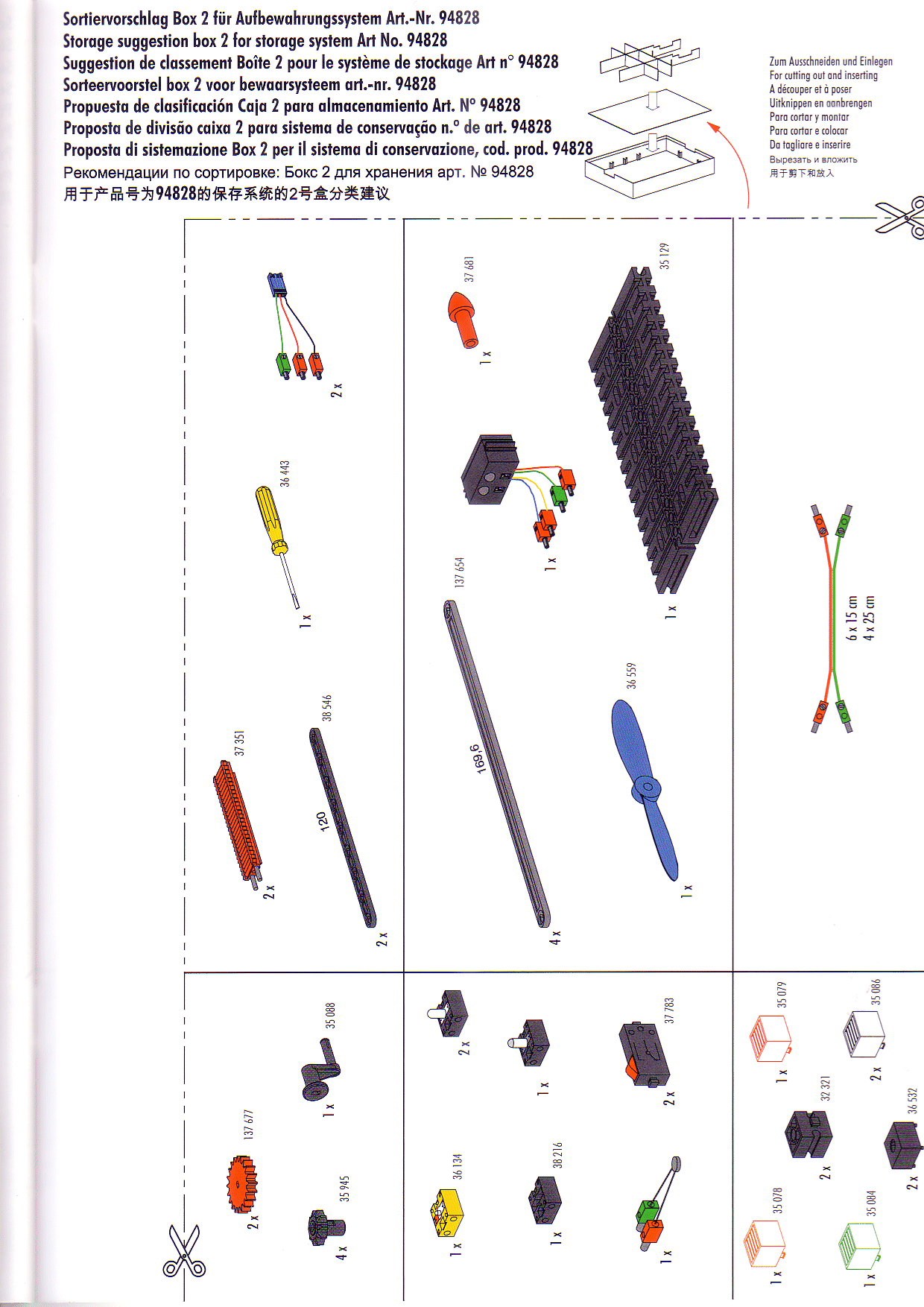

Seite 42

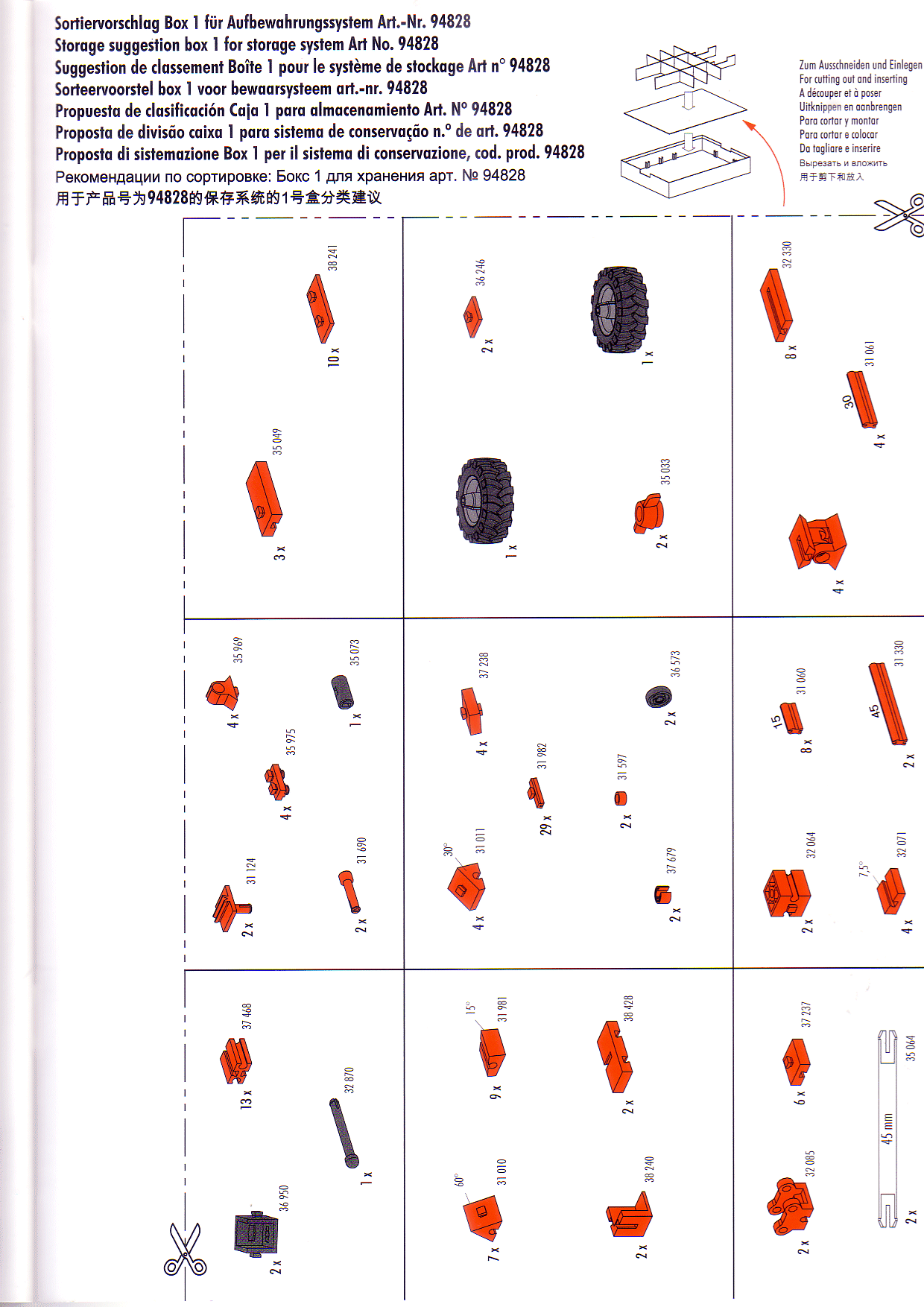

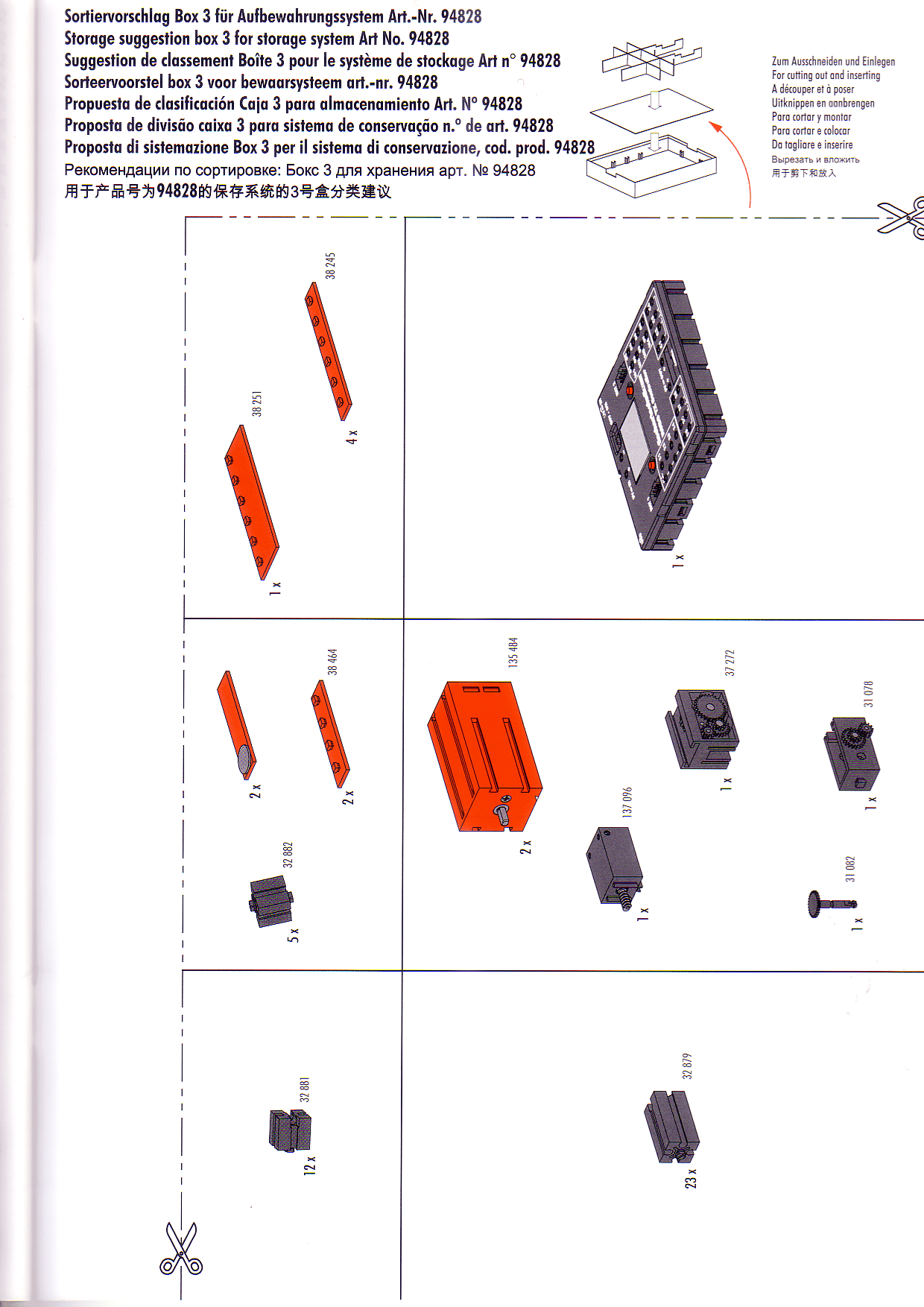

Seite 43

Seite 44

Seite 45



4. Inbetriebnahme history menue scroll up

Die serielle Schnittstelle zwischen PC und dem Steuercomputer arbeitet bidirektional. Über sie werden neben den Befehlscodes zur Programmierung eines Anwenderprogramms auch einige Konfigurations- und Steuerbefehle sowie Statusinformationen übertragen.
Prinzipiell ist eine Verbindung von PC und Steuercomputer nur zur Programmierung erforderlich. Anschließend kann der Steuercomputer in die Zielapplikation eingesetzt werden und dort eigenständig arbeiten.  Die Verbindung zum PC kann allerdings auch während der Arbeit in der Zielapplikation bestehen bleiben und z.B. zur Übertragung von Messdaten benutzt werden.

Anschluss externer Baugruppen

An den zwei zwanzigpoligen Buchsenleisten sind alle verwendbaren Ports sowie einige Systemsignale des Steuercomputers herausgeführt. Durch die spezielle Bauform der Buchsenleisten kann der C-Control/plus Steuercomputer auf andere elektronische Baugruppen aufgesteckt werden, wobei Taster, Leuchtdioden und Stiftleisten zugänglich bleiben.
Den Belegungsplan der Buchsenleisten sowie einige Beschaltungsbeispiele finden Sie am Ende dieser Anleitung.
