Unter den verfügbaren externen Komponenten zum C-Control-System ist dies wohl eine der vielseitigsten sowie im wahrsten Sinne des Wortes auch "leistungsstärksten" Baugruppen, welche das breite Spektrum dieses "Minisystems" überhaupt erst ermöglichen.

1. Bestimmungsgemäßer Einsatz
2. Eigenleistung - was und wie?
3. Einsatzhinweise
4. Anwendung

C-Control-System

Logo für Relaisplatine des C-Control-Systems

inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-)

Wissen für Fortgeschrittene der Informatik

C-Cotrol im Web

1. Bestimmungsgemäßer Einsatz

Externe Baugruppe mit Verstärkerstufen zum Treiben der jeweils acht Relais. Diese können dann in ihrem Arbeitsstromkreis ins 230 Volt Wechselspannungsnetz geschalten werden und somit eine galvanische Trennung des Rechnersystems von der Peripherie organisieren.

die Relaiszusatzplatine wurde zur Verwendung mit dem CControl Applicationboard entwickelt. Die Relaiszusatzplatine ist mit 8 Relais bestückt, die für Schutzkleinspannung 24 V AC bzw. 35 V DC mit einem max. Strom von 5 A ausgelegt sind. Schalten Sie damit keine höheren Spannungen oder Ströme, z. B. 230 V AC
die Betriebsspannung der Platine liegt im Bereich +9 V bis +12 V DC
die maximale Stromaufnahme der Relaiszusatzplatine beträgt ca. 200 mA bei +12 V DC
ein Betrieb unter widrigen Umgebungsbedingungen ist nicht zulässig. Widrige Umgebungsbedingungen sind:
- Nässe oder zu hohe Luftfeuchtigkeit
- Staub und brennbare Gase, Dämpfe oder Lösungsmittel, - starke Vibrationen
- starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern
- statische Elektrizität (Felder und Entladungen
eine andere Verwendung als die hier beschriebene, führt zur Beschädigung dieses Produktes, außerdem ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischer Schlag, etc. verbunden. Die Sicherheitshinweise sind unbedingt zu beachten!

2. Einführung, Vorstellung

	Die Relaiszusatzplatine wurde zur Verwendung mit dem CControl Applicationboard entwickelt. Es sind 8 Relais (Schließer) vorhanden, die zum Betrieb an Schutzkleinspannung von 24 V AC bzw. 35 V DC mit einem max. Strom von 5 A ausgelegt sind. Zusätzlich verfügt die Platine über ein kleines Lötfeld. Hier stehen an den äußersten Pinreihen +5 V DC (max. 60 mA) bzw. Ground (GND) zur Verfügung, die vom Applicationboard abgenommen werden.
	Die Ports können über Jumper als Ausgänge auf die Relais oder als Ein- bzw. Ausgänge auf das Lötfeld geschaltet werden. Die Zuordnung der Ports zu den Relais ist so, dass der Port 1 mit Relais 1, Port 2 mit Relais 2, usw. verbunden ist (siehe Abbildung unten).
	Der Betriebsspannungsbereich für die Relaisplatine liegt zwischen +9 V und + 12 V DC, der Anschluss ist verpolungsgeschützt. Die Anschlussklemmen liegen in gleicher Höhe über denen des Applicationboards, so dass der Verdrahtungsaufwand minimal bleibt.
	die Ports werden über eine Flachbandleitung mit Pfostenverbinder vom Stecker J24 des Applicationboards zur Platine geführt.
	der Schaltzustand der Relais wird über LEDs angezeigt leuchtende LED bedeutet angezogenes Relais, d. h. Relaiskontakt geschlossen
	mit Hilfe der mitgelieferten Abstandsbolzen und Kurzschrauben kann die Relaisplatine unter das Applicationboard geschraubt werden. Gleichzeitig dienen die Abstandsbolzen Befestigung der Platinen in einem Gehäuse.

3. Einsatzhinweise

	Die Relaisplatine ist für Anwendungen im Zusammenhang mit dem C-Control Applicationboard konzipiert. Achten Sie richtige Polarität der anzulegenden Betriebsspannung deren richtigen Wert (+9 V bis +12 V DC). Die maximale Stromaufnahme der Relaiszusatzplatine ca. 200 mA bei +12V DC. Stellen Sie sicher, dass die verwendete Spannungsversorgung diesen Strom liefern kann. Schließen Sie die Platine niemals an Netzspannung 230 V AC an! Dies gilt auch für den Laststromkreis! Andernfalls kann es zu Beschädigungen bzw. zu Fehlfunktion der der Relaisplatine und/oder des Applicationboards kommen. Zusätzlich besteht die Gefahr der gesundheitlichen Gefährdung!
	Beachten Sie, dass die +5 V Spannung mit nicht mehr 60 mA Strom belastet werden darf! Diese Spannung wird vorm Applicationtionhoard am dortigen Spannungsstabilisator abgenommen Beachten Sie ferner die Sicherheitshinweise in den Bedienungsanleitungen zum C-Control/plus Steuercomputer und dem Applicationboard.
	Wichtiger Hinweis! Verwenden Sie zur Befestigung der Abstandsbolzen auf der Applicationboardseite nur Kunststoffschrauben! Es könnte andernfalls zu Kurzschlüssen beim Aufstecken der Control-Unit durch die Schraubenköpfe kommen! Dies würde zur Zerstörung der Control-Unit führen. Stecken Sie den am Flachbandkabel befindlichen Pfostensteckverbinder auf den mit J24 bezeicheneten Stecker auf dem Applicationboard. Die rot markierte Ader der Flachbandleitung muss in Richtung der benachbarten dreipoligen Steckerleiste zeigen. Verbinden Sie anschließend die beiden Stromversorgungsanschlußklemmen von Applicationboard und Relaisplatine durch kurze Drahtbrücken miteinander und verbinden Sie die Platinen mit der Stromversorgung. Beachten Sie die richtige Polarität. Stecken Sie die Control-Unit wieder auf das Applicationboard. Kontrollieren Sie alle Verbindungen auf korrekten Anschluss. Schalten Sie die Stromversorgung wieder ein.
	Steckerbelegung Die Pinbelegung des Pfostenverbinders an der Relaisplatine ist im Bild unten in der Draufsicht dargestellt. Die auf dem Applicationboard befindlichen Lötstifte sind in der Draufsicht entsprechend beschaltet.

4. Anwendungsgebiete

Die Relaisplatine ist für Anwendungen im Zusammenhang mit dem C-Control Applicationboard konzipiert. Achten Sie richtige Polarität der anzulegenden Betriebsspannung deren richtigen Wert (+9 V bis +12 V DC).
Die maximale Stromaufnahme der Relaiszusatzplatine ca. 200 mA bei +12V DC. Stellen Sie sicher, dass die verwendete Spannungsversorgung diesen Strom liefern kann. Schließen Sie die Platine niemals an Netzspannung 230 V AC an!
Dies gilt auch für den Laststromkreis! Andernfalls kann es zu Beschädigungen bzw. zu Fehlfunktion der der Relaisplatine und/oder des Applicationboards kommen. Zusätzlich besteht die Gefahr der gesundheitlichen Gefährdung!

Bestückungsplan

Pinbelegung

Schaltplan

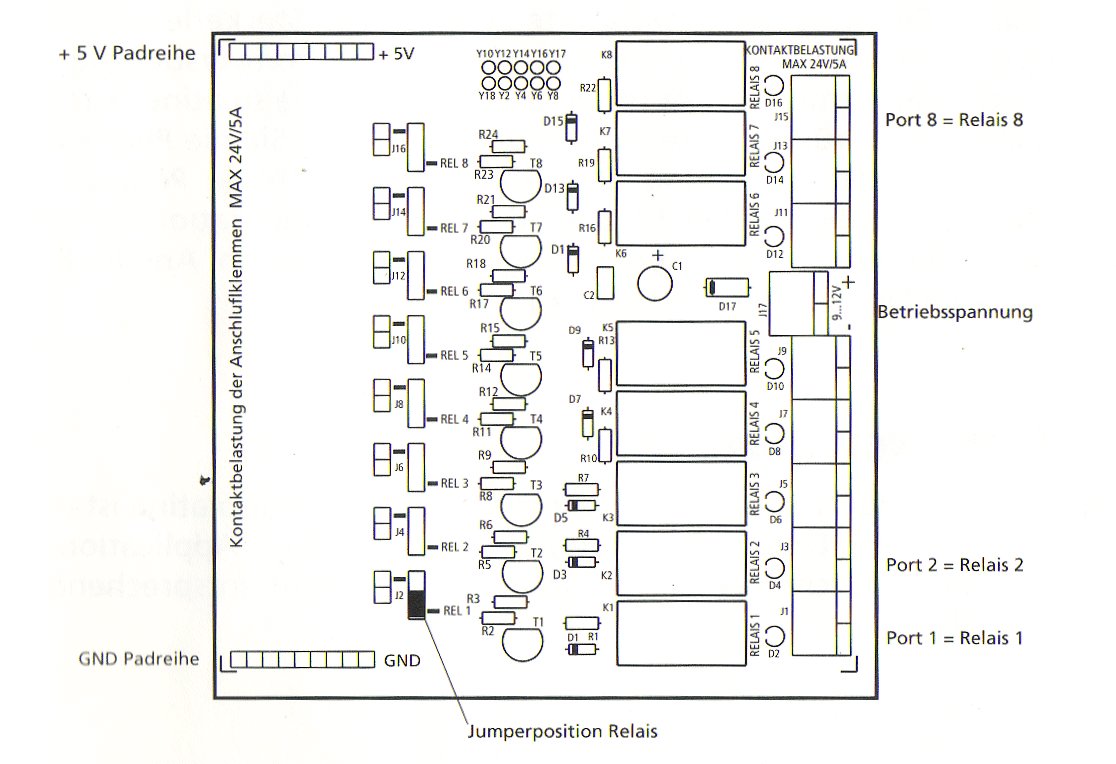

Bestückungsplan der Relaisplatine

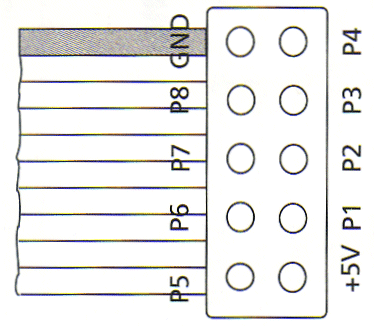

Anschlussbelegung der Pfostenleiste
