... wie funktioniert eigentlich moderne Navigation - und wie hat man das früher gemacht??? history menue Letztmalig dran rumgefummelt: 18.12.24 19:25:49

Computer sind saudoof - aber das auf ziemlich hohem Niveau. Jede noch so komplexe mathematische Operation lässt sich auflösen in ein Additions- oder einfaches Zählverfahren - und das können Mikroprozessoren. Ziemlich schnell sogar und ohne Fehler zu machen. Mikroprozessoren und Rechenwerke haben Möglichkeiten zur Fehlerkorrektur.

Informatische Beispielaufgaben 2023

Navigations-Grundkurs

... derzeit noch unvollständig ;-)

Wissen für Fortgeschrittene der Informatik

Block I - Navigieren von der Urzeit bis etwa 1670

Breitengrad JA - aber der Längengrad ... war das Problem Logische Funktionsschaltungen zum selbst testen Addierer ohne Eingangsübertrag - also ein Habaddierer Addierer mit Eingangsübertrag - also ein Volladdierer

Navigation in der Urzeit

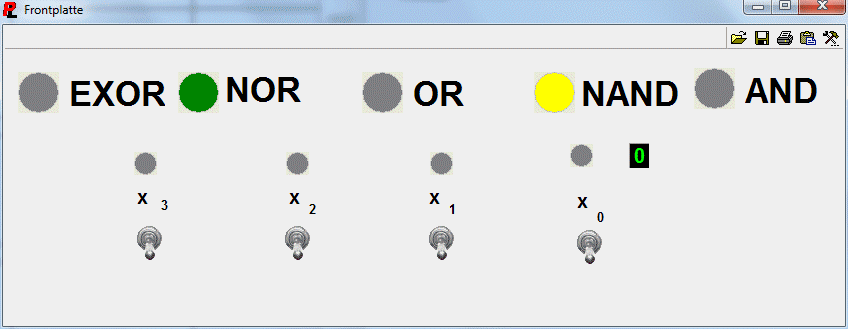

Logische Basisfunktionen

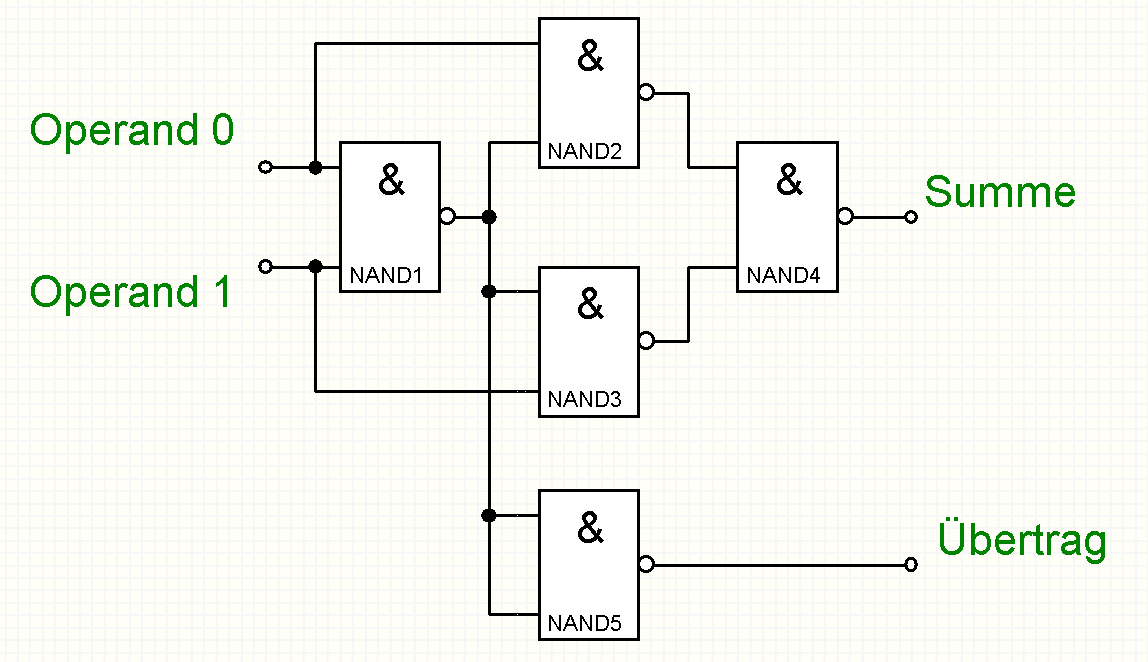

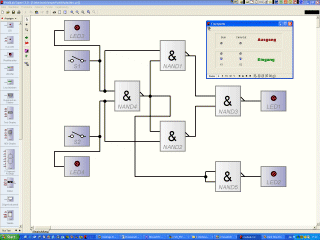

Halbadder aus NAND-Gates realisiet hier zum Download als ProfiLab 3.0-Dateit

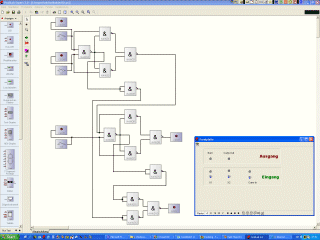

1 Bit Volladdierer mit Carry In- und Out in NAND-Gates realisiert als Profi-Lab 3.0- Datei zum Download




Block II - Flamstedt-House Greenwich

Greenwich damals und heute Raum - und Zeitbetrachtungen Logische Funktionsschaltungen zum selbst testen Addierer ohne Eingangsübertrag - also ein Habaddierer Addierer mit Eingangsübertrag - also ein Volladdierer

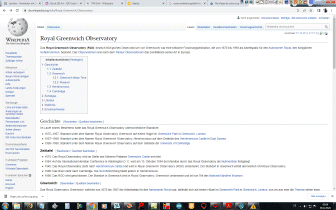

Greeenwich Royal Observatory

Greenwich-Mean-Time

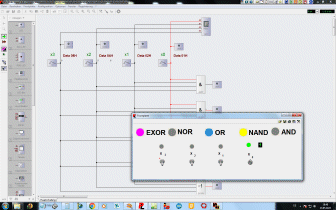

Logische Basisfunktionen



Halbadder aus NAND-Gates realisiet hier zum Download als ProfiLab 3.0-Dateit



1 Bit Volladdierer mit Carry In- und Out in NAND-Gates realisiert als Profi-Lab 3.0- Datei zum Download



Block III
  • komplexere Addition
  • Vergleichen (größer als, kleiner als, gleich)
  • Überlauf verrechnen
Block IV
... Berechnen sehr großer Binär-Zahlen A... Rechnen einmal anders - heute: das Binär-Zahlensystem Darstellen von Maya-Zahlen ... und so funktioniert eine binäre Addition Halbaddierer-Schaltung

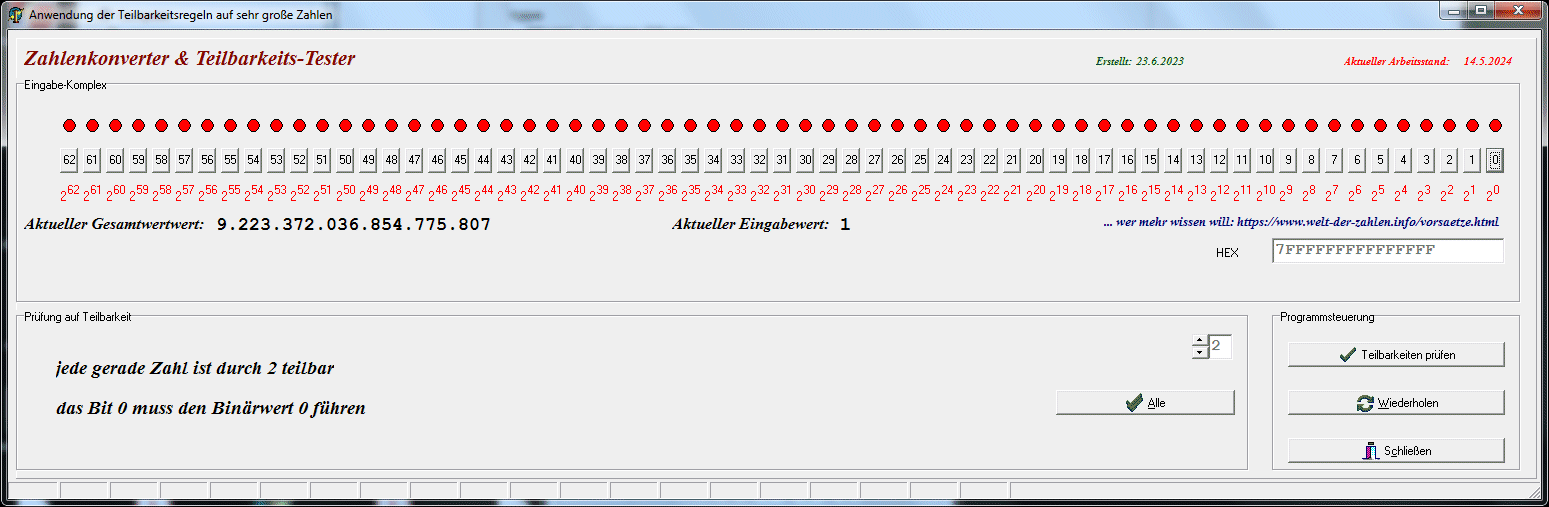

Software zur Umrechnung von großen HEX-Zahlen

Software zur Veranschaulichung der HEX-Zahlen

Software zur Veranschaulichung derHEX-Zahlen

...zählen mit zenhn Fingern im Binär-Zahlensystem

 ... Zählen mit Binärzahlen

... wie zählten und rechneten die alten Maya?

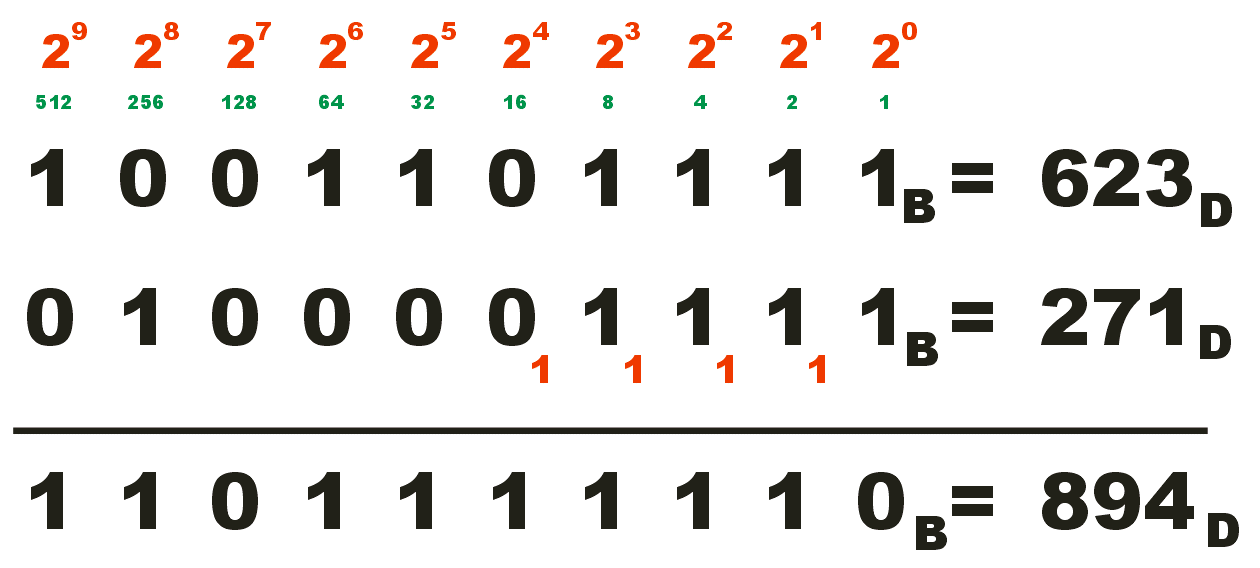

Beispiel für eine Binäraddition

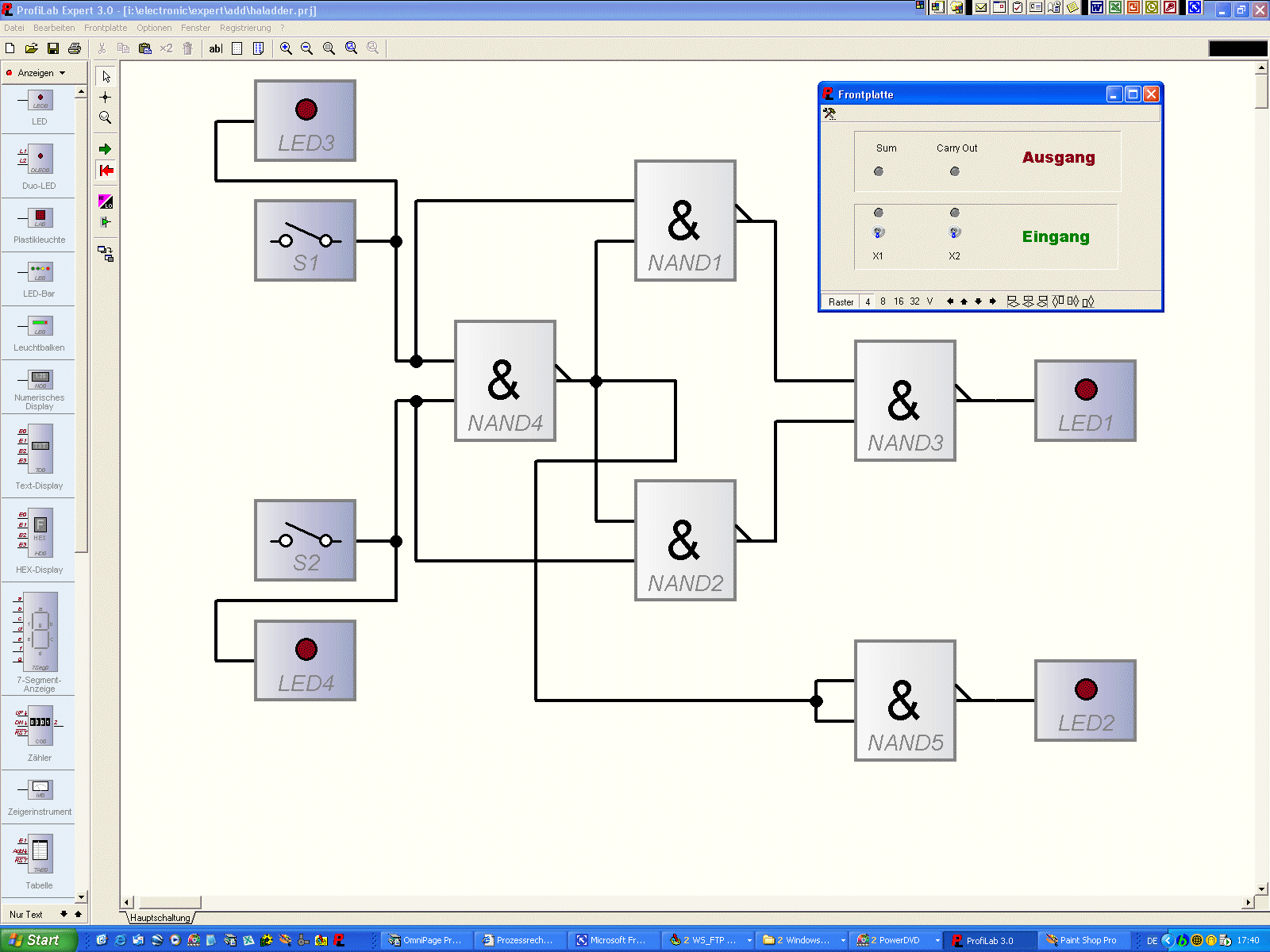

Halbaddierlogik mit NAND-Gattern realisiert


Arbeiten mit dem Rechenwerk eines Prozessor - dazu brauchts ein Addierwerk, einen Comparator und einen Paritätsgenerator ...

... damit ein Mikroprozessor erfolgreich und richtig rechnen kann, muss er auch komplexere mathematische Operationen ausführen können - zum Beispiel multiplizieren

Multiplizier-Entwurf von Eric Kreller Dezember 2006 als ProfiLab 3.0-Datei zum Download

... mit der Logik unten kann man schon zwei vierstellige Binärzahlen multiplizieren - für noch mehr Bits wird die Schaltung immer komplexer, verwendet jedoch immer die selben Grundmuster.

Multiplizier-Entwurf von Eric Kreller Dezember 2006 als ProfiLab 3.0-Datei zum Download

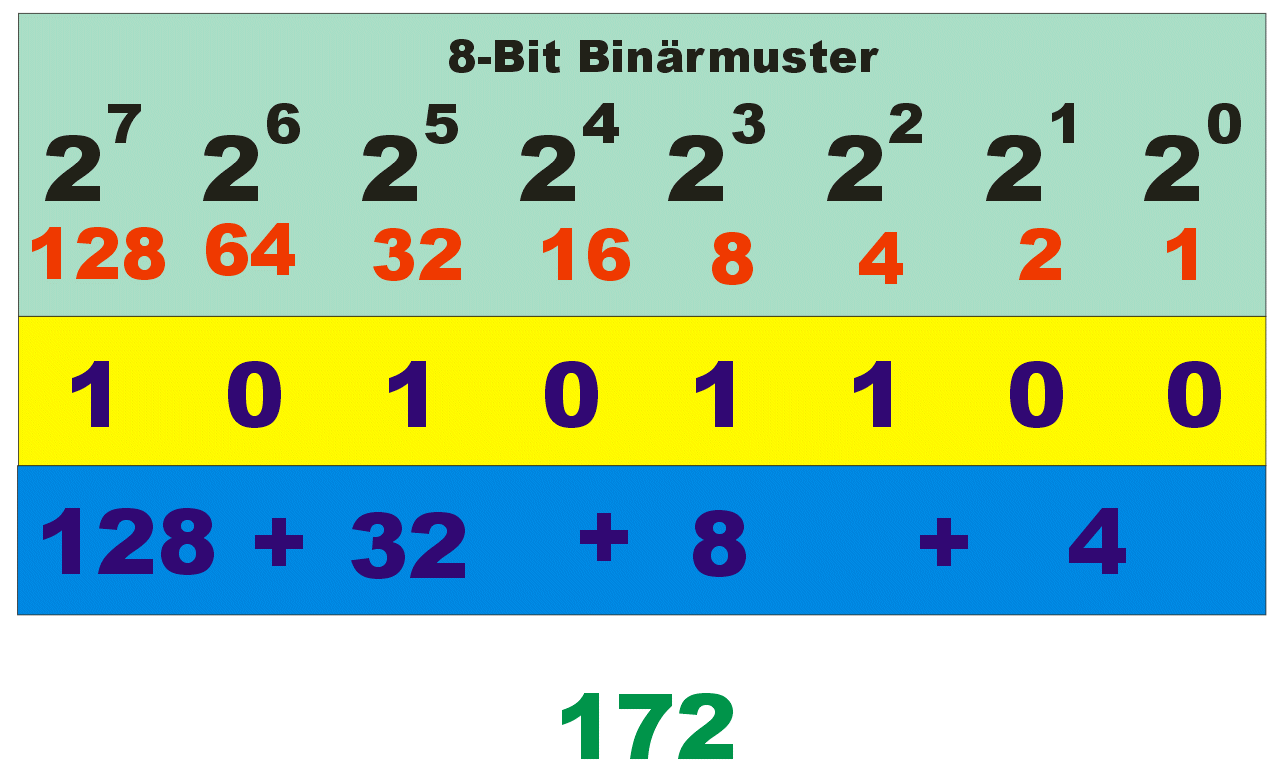

Zusammenhang Binär- und Hexadezimalzahlen

... derDownload im Corel 11-Format

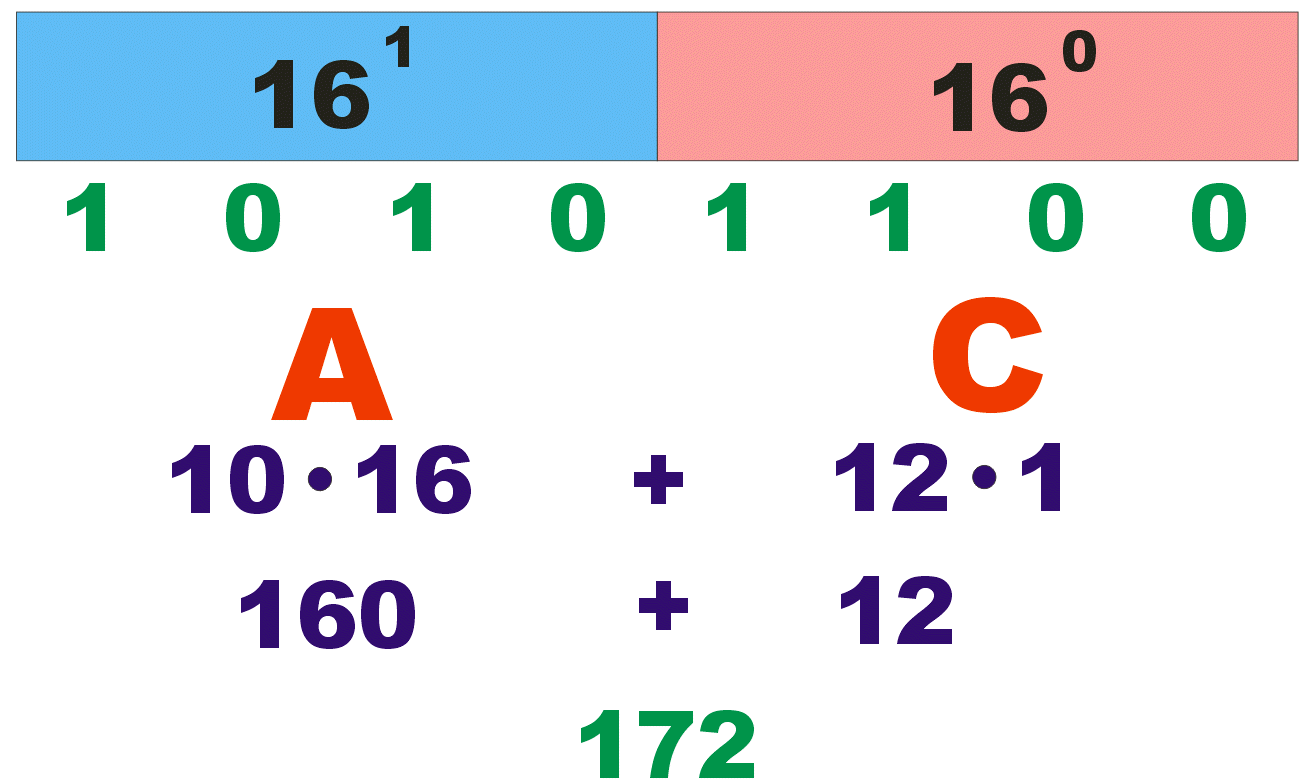

Zusammenhang Binär- und Hexadezimalzahlen

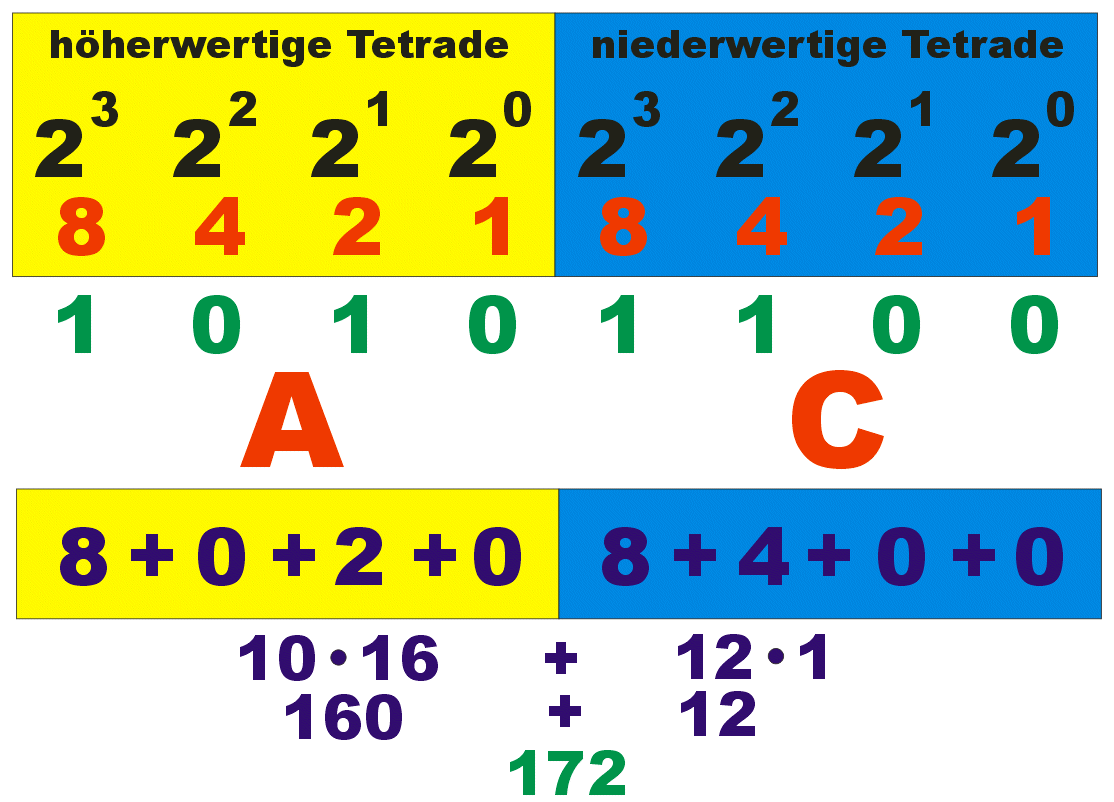

Zusammenhang Binär- und Hexadezimalzahlen







Zusammenhang Binär- und Hexadezimalzahlen



Der ältere Sprachgebrauch ist dagegen in Großbritannien erhalten geblieben und stellt auf dem europäischen Kontinent immer noch den Standard dar (wobei aber die Franzosen heute „llon" anstelle von „llion" schreiben).
Diese riesigen Zahlen waren einst nur Spielzeug der Arithmetiker; durch den Fortschritt der Wissenschaft sahen sich die Menschen jedoch gezwungen, sogar noch mehr Namen für diese Zahlen zu finden. Im folgenden geben wir die von der Conference Generale des Poids et Mesures im Jahre 1991 empfohlenen Zahlenpräfixe wieder (mit den entsprechenden deutschen Zahlennamen)

Einheit × N Einheit/N die Zahl N
Deka (da) Dezi (d) 10 = Zehn
Hekto (h) Zenti (c) 100 = Hundert
Kilo (k) Milli (m) 1000 = Tausend
Mega (M) Mikro (N) 106 = Million
Giga (G) Nano (n) 109 = Milliarde
Tera (T) Piko (p) 1012 = Billion
Peta (F) Femto (f) 1015 = Billiarde
Exa (E) Atto (a) 1018 = Trillion
Zetta (Z) Zepto (z) 1021 = Trilliarde
Yotta (Y) Yocto (y) 1024 = Quadrillion

Wie setzt sich die Reihe der Wörter auf „-illion" fort? Wir verwenden „Zillion" für einen typischen Repräsentanten, so dass die Nte Zillion für 103N+3 (amerikanischer Standard) oder 106N (britischer Standard) steht. Die Namen der ersten 9 „Zillionen" sind die von Chuquet erschaffenen: „Million", „Billion", „Trillion", „Quadrillion", „Quintillion", „Sextillion", „Septillion", „Oktillion" und „Nonillion". Für die hundertste Zillion ist „Zentillion" ein bereits feststehender Ausdruck. Für jede Zillion von der l0ten bis zur 999sten kann man einen Namen finden, indem man Teile aus den passenden Spalten der folgenden Tabelle miteinander kombiniert und dann den letzten Vokal durch „illion" ersetzt:



Installation von Logikschaltungen

Logikschaltungen mit Relais - die hohe Schule

Software zur Veranschaulichung der Binärzahlen

Software zur Veranschaulichung der Binärzahlen

Software zur Veranschaulichung der Binärzahlen

Das Kombinatorik-Projekt - 2009
