11.3. Beispiele für Bleistift-Konstruktionen sowie Skizzen

Letztmalig dran rumgefummelt: 29.12.14 19:12:31

Nachfolgend zeigen wir die Schritte auf, mit welchen man eigentlich eine vernünftige Zeichnung zu Stande bringen sollte. Voraussetzung ist natürlich wie immer, ordentliches Zeichengerät. Wie das zu beschaffen sein hat, finden wir hier. In den fertig gestellten Beispielen kann ich logischerweise nur auf eingescannte Arbeiten zurückgreifen - und so manche von denen ist auch schon ziemlich "betagt" ;-)
Zeichnprofis, welche diese Seite lesen wollen sich bitte immer vor Augen halten, dass wir eine allgemeinbildende Schule sind und folgerichtig keine Spezialausbildung betreiben, wenngleich wir versuchen, so präzise wie möglich zu arbeiten.

  1. Eine Konstruktion entsteht
  2. fertige Zeichnungsbeispiele
  3. Skizzen und Entwürfe
  4. Radiergummi
  5. Tusche Zeichengeräte

CAD-Seiten

Logo der Hamdzeinungen

begrenzt verwendbar - selbst aufpassen, ab welcher Stelle es Blödsinn wird ;-)

Wissen für Fortgeschrittene der Informatik

1. Eine Konstruktion entsteht

	Bevorzugt angewandt in Europa - und hier, wenn auch unlogisch aus Sicht der Betrachtung, entstanden. Der prismatische Körper wird auf der Ebene gekippt, wodurch einige gedankliche Widersprüche entstehen. Angewandt insbesondere in der Metallbranche mit Ausnahme des Schiffbaus sowie des Bauzeichnens.
	Zeichenstifte:
	Lineale und Zeichendreieck

2. Fertige Zeichnungsbeispiele

Was hier vorgestellt, entspricht nicht unbedingt dem Anspruch des Chefkonstrukteurs einer Entwicklerabteilung - aber seine künftigen Mitarbeiter werden bei uns "hergestellt" - und: er will seinen Schützlingen ja auch noch etwas beibringen, was ihm allerdings bei dem Vorwissensstand leicht fallen sollte ;-)
Insidern ist bekannt, dass die Qualität der Zeichnungen ganz wesentlich von der eingesetzten Werkzeugen abhängig ist - und gearbeitet wurde lediglich mit Lineal, Zirkel sowie tschechischen Druckbleistiften.!

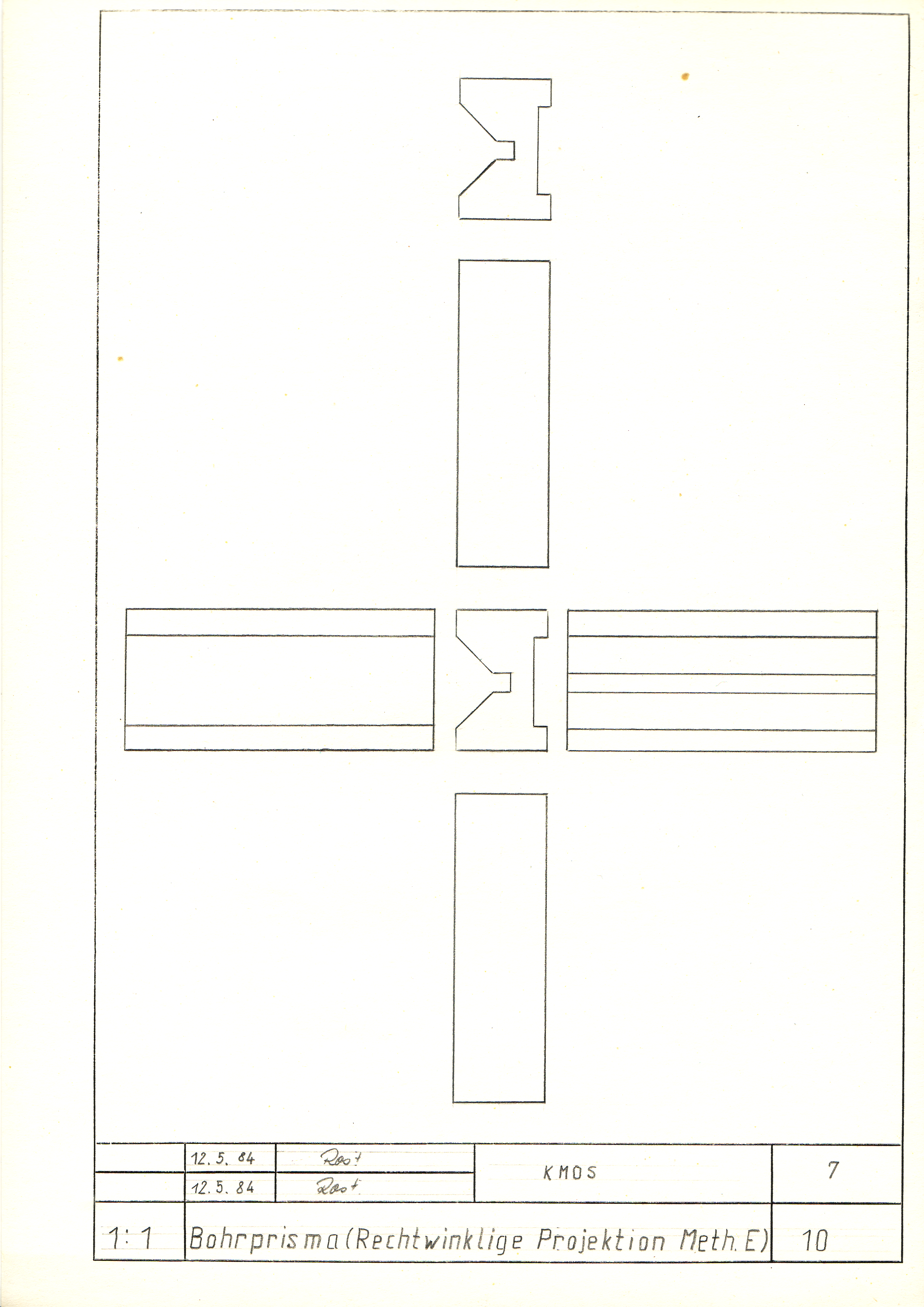

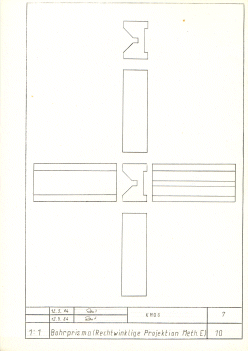

TZ eines Bohrprimas in sechs Ansichten ohne Bemaßung

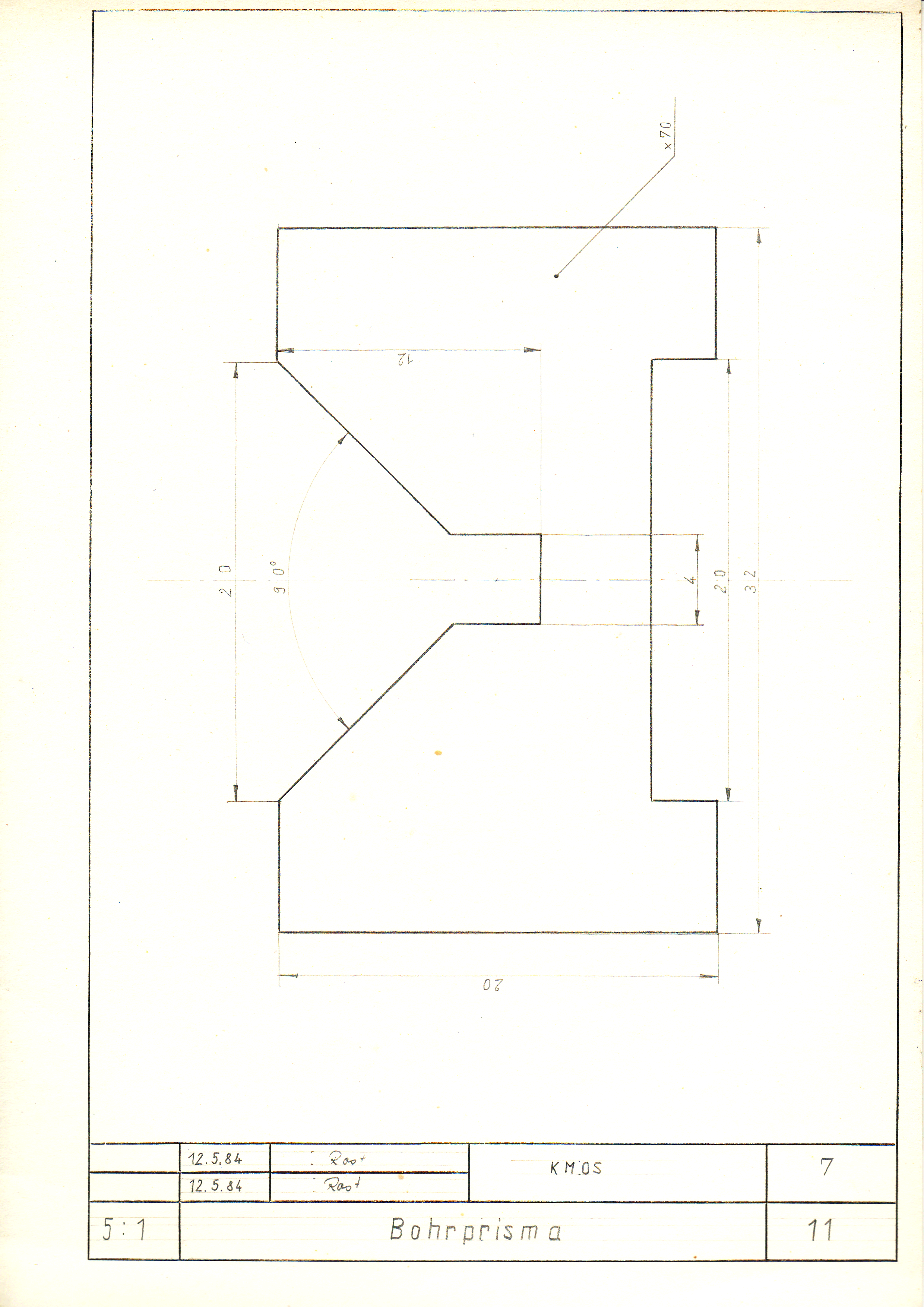

TZ eines Bohrprimas in Frontalansicht

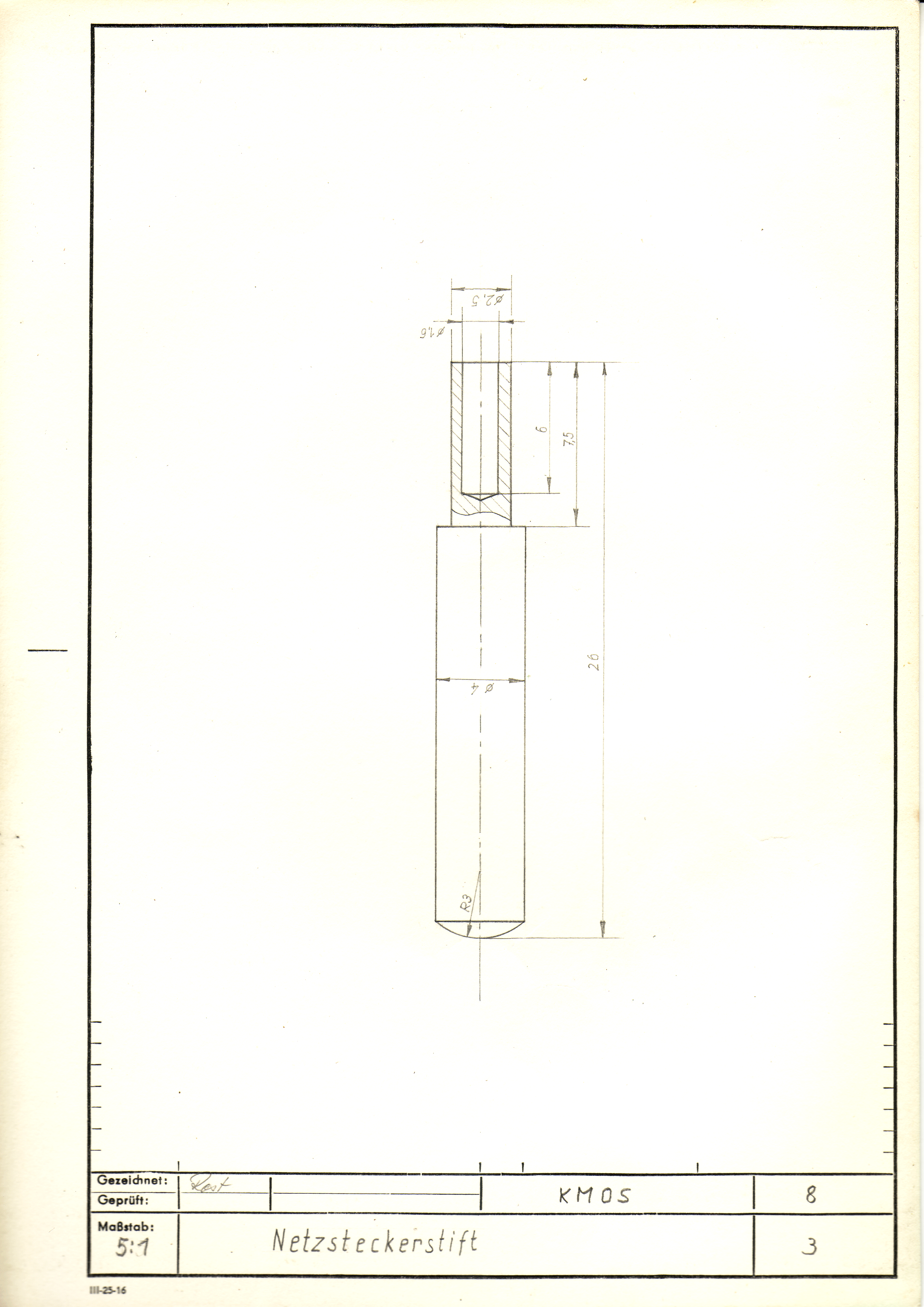

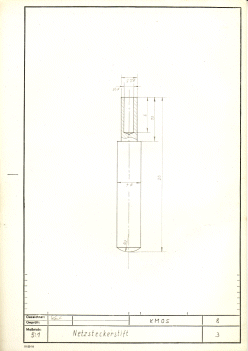

TZ eines Netzsteckerstiftes in 5-facher Vergrößerung

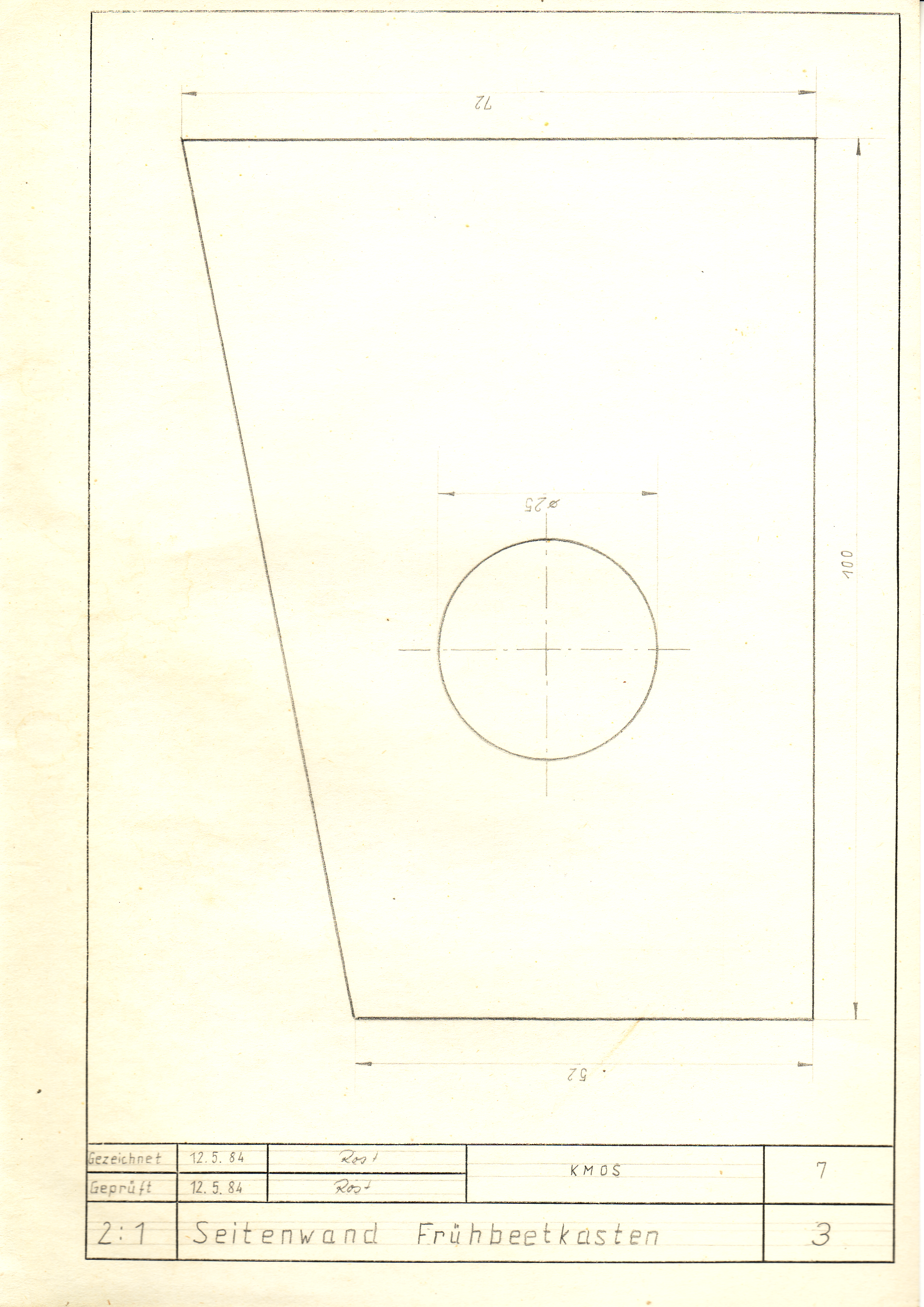

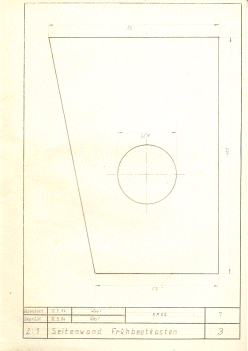

TZ einer Seitenwand eines Frühbeetkastens

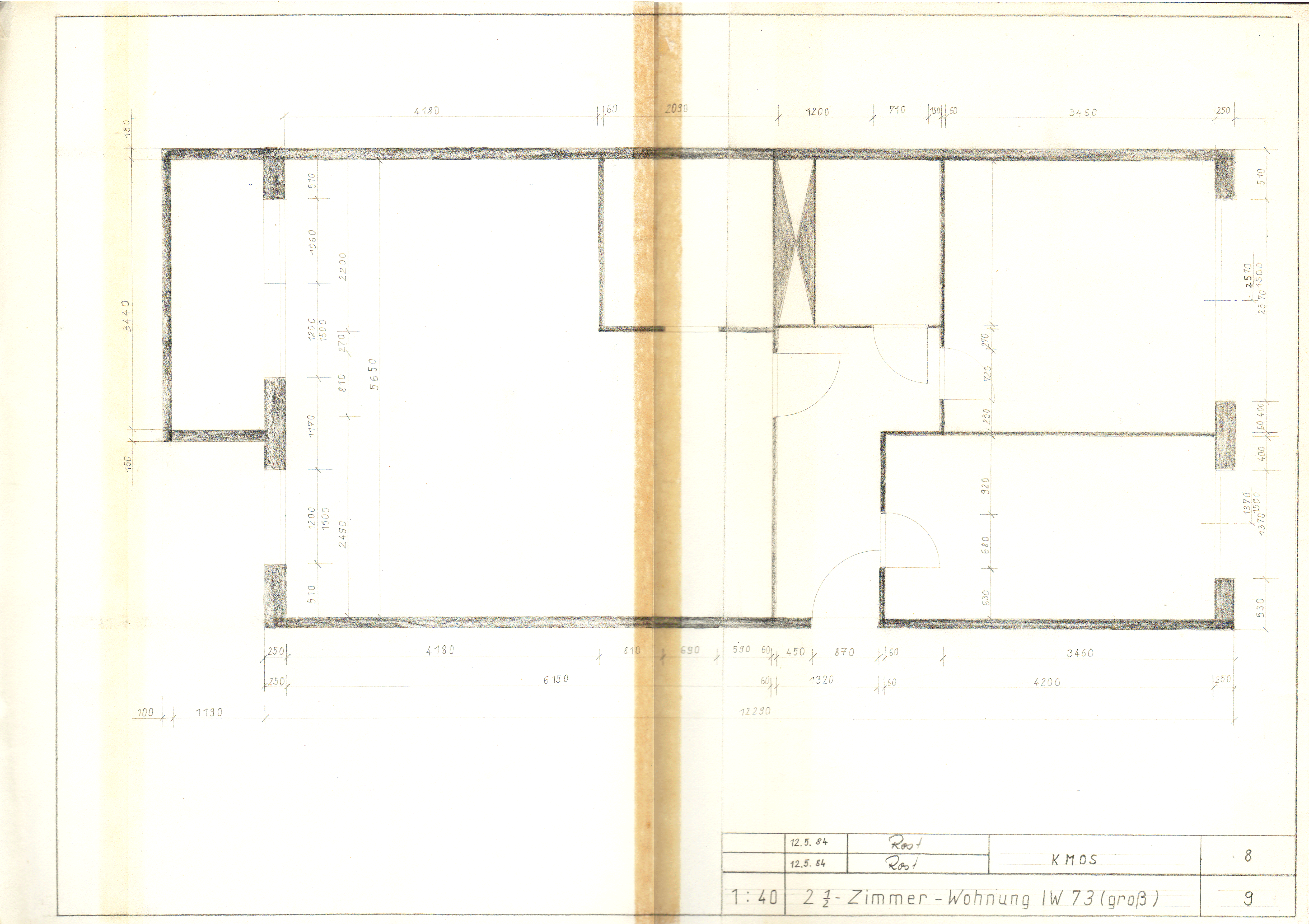

TZ eines Wohnungsgrundrisses im Format A3

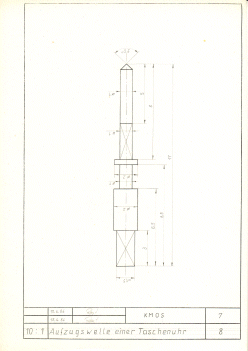

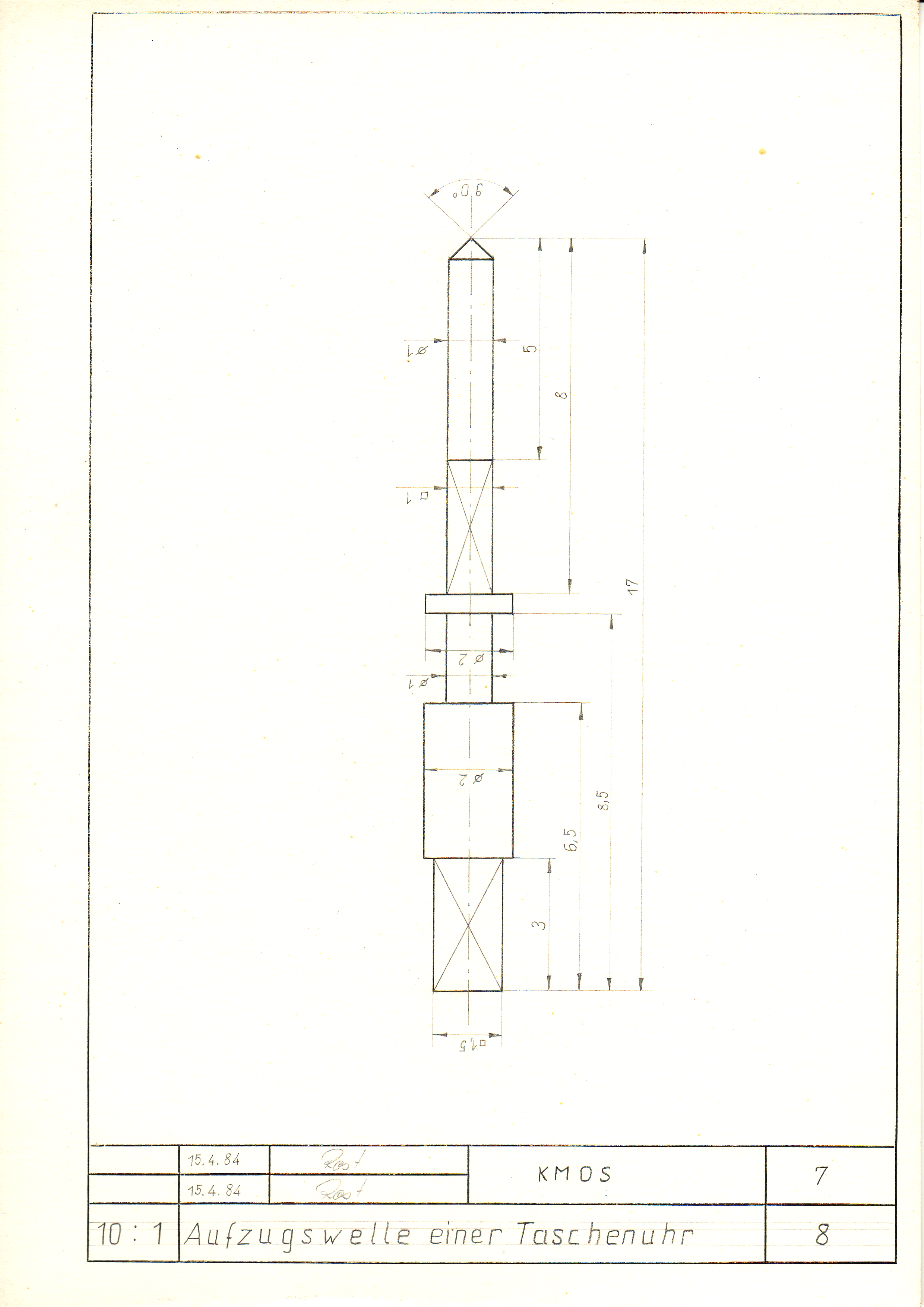

TZ eineUhrenaufzugswelle

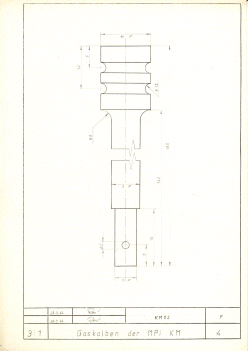

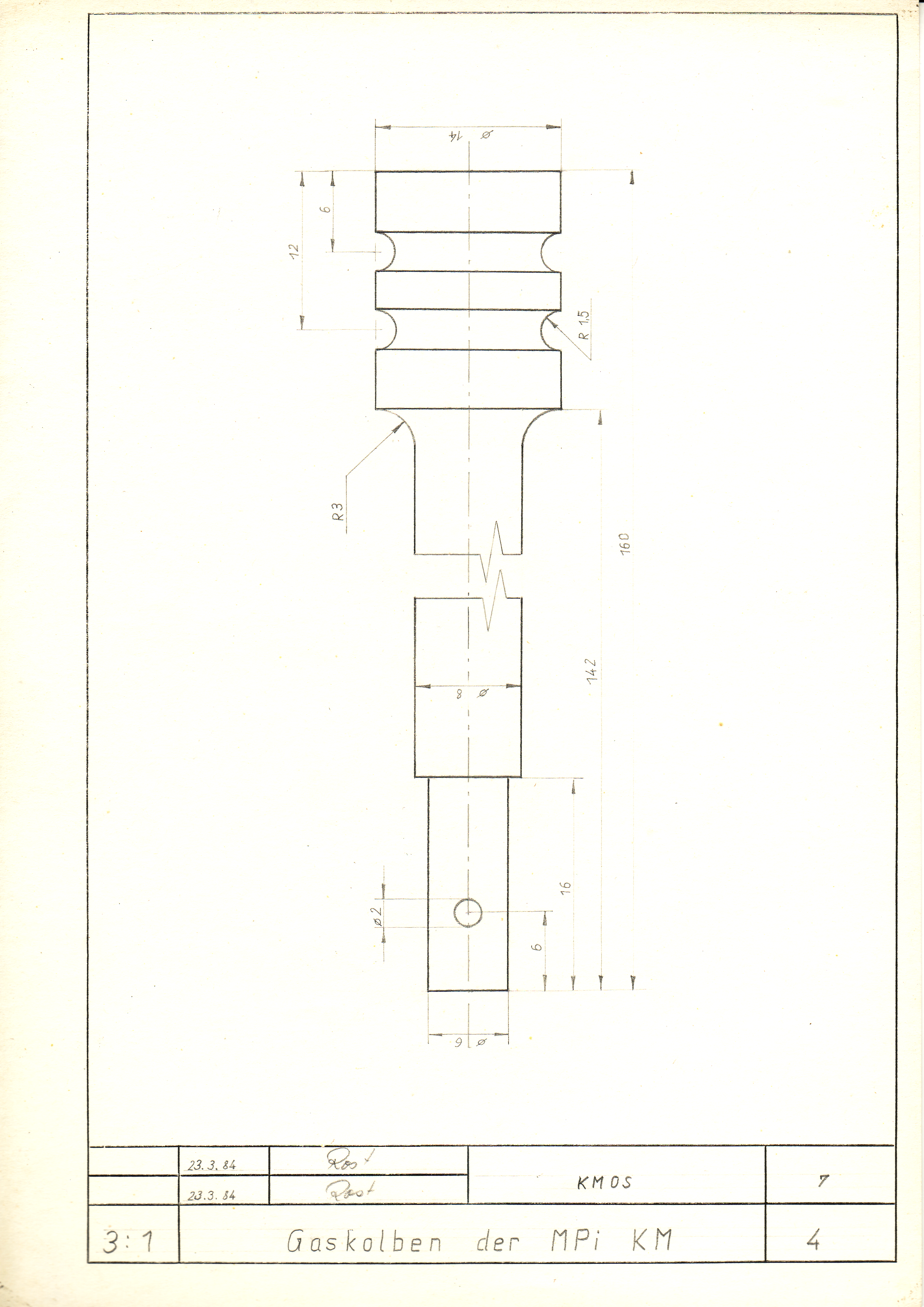

TZ Gaskolben der MPi Kalschnikow - eine Homage an Alfred ;-)

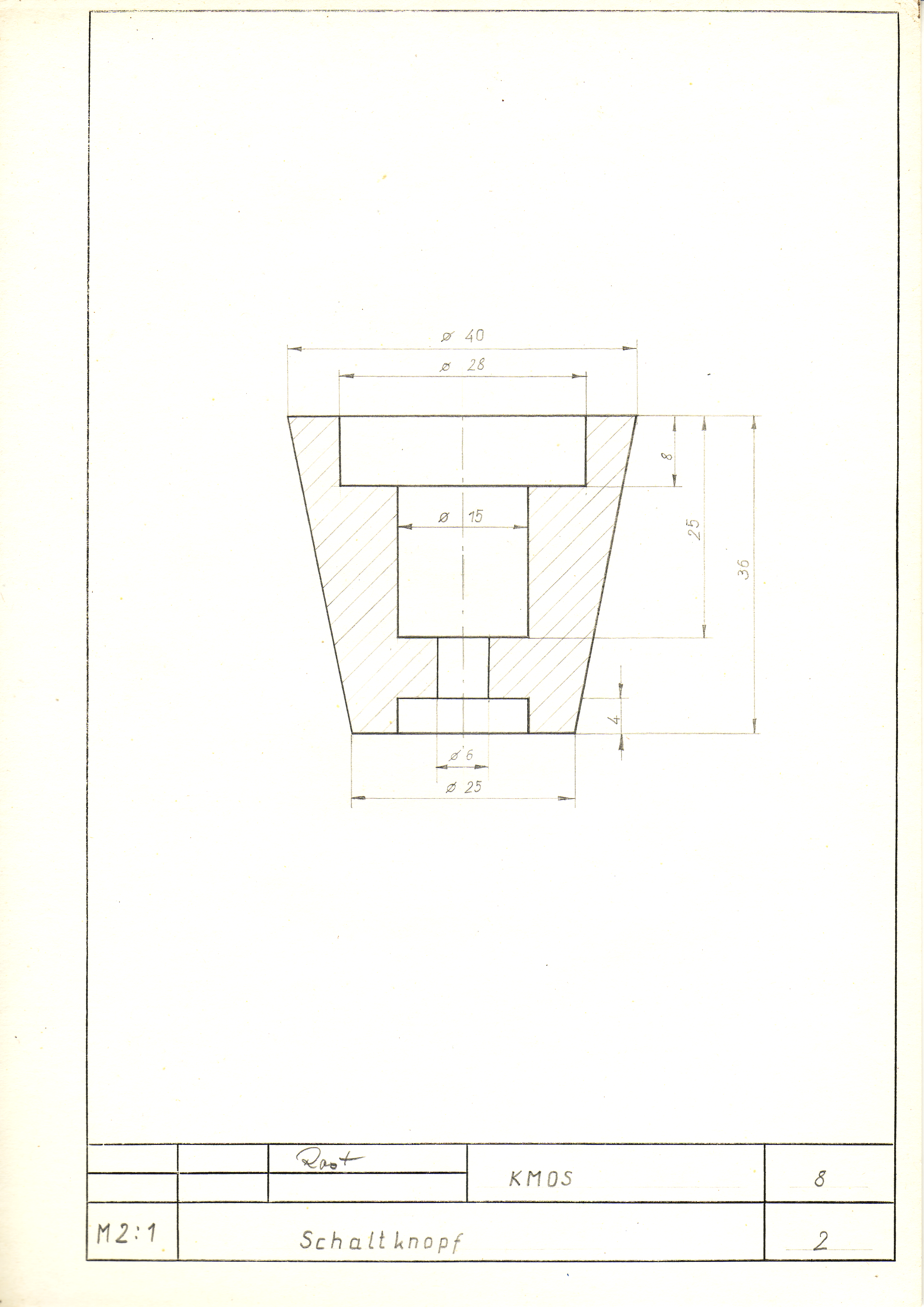

TZ einer Schaltnopfführung

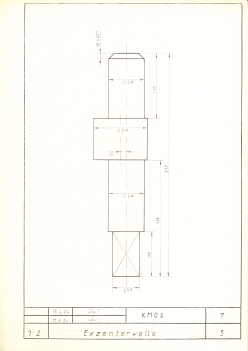

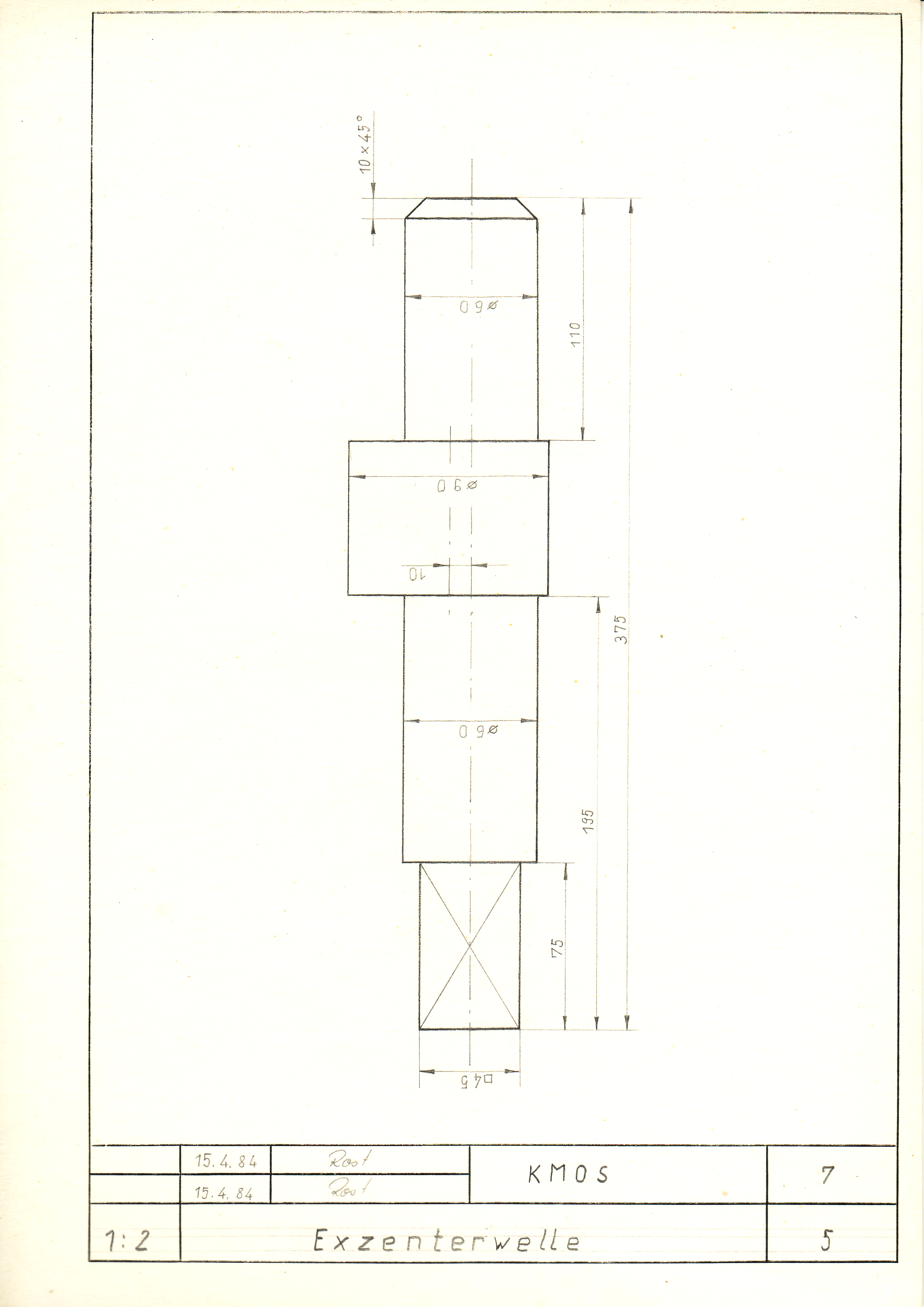

TZ einer Exenterwelle

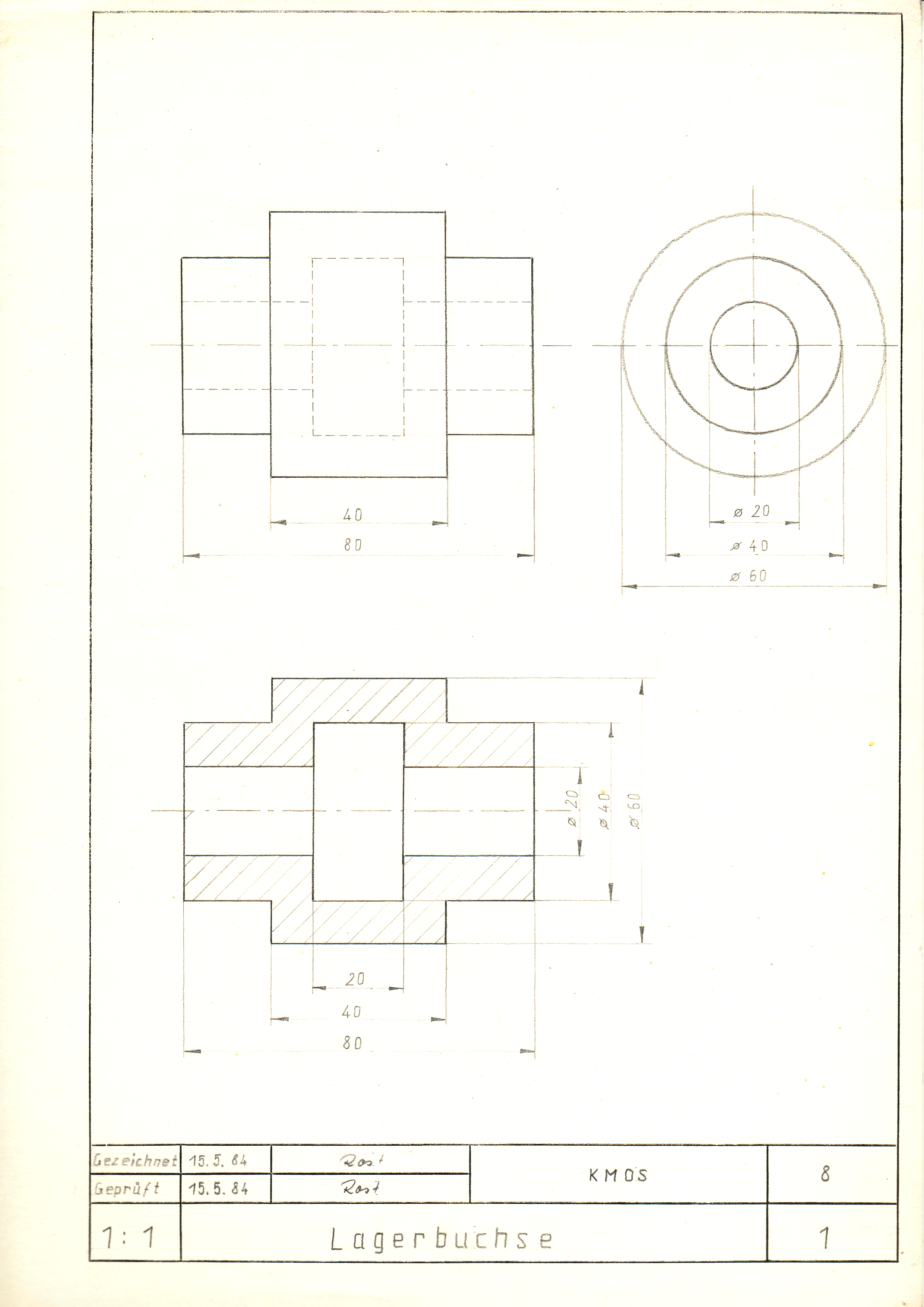

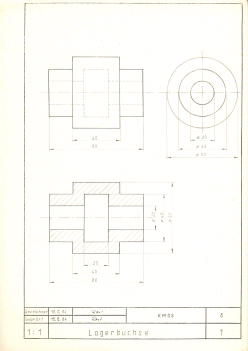

TZ einer Lagerbuchse

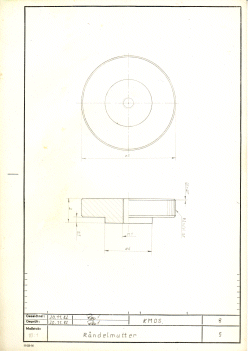

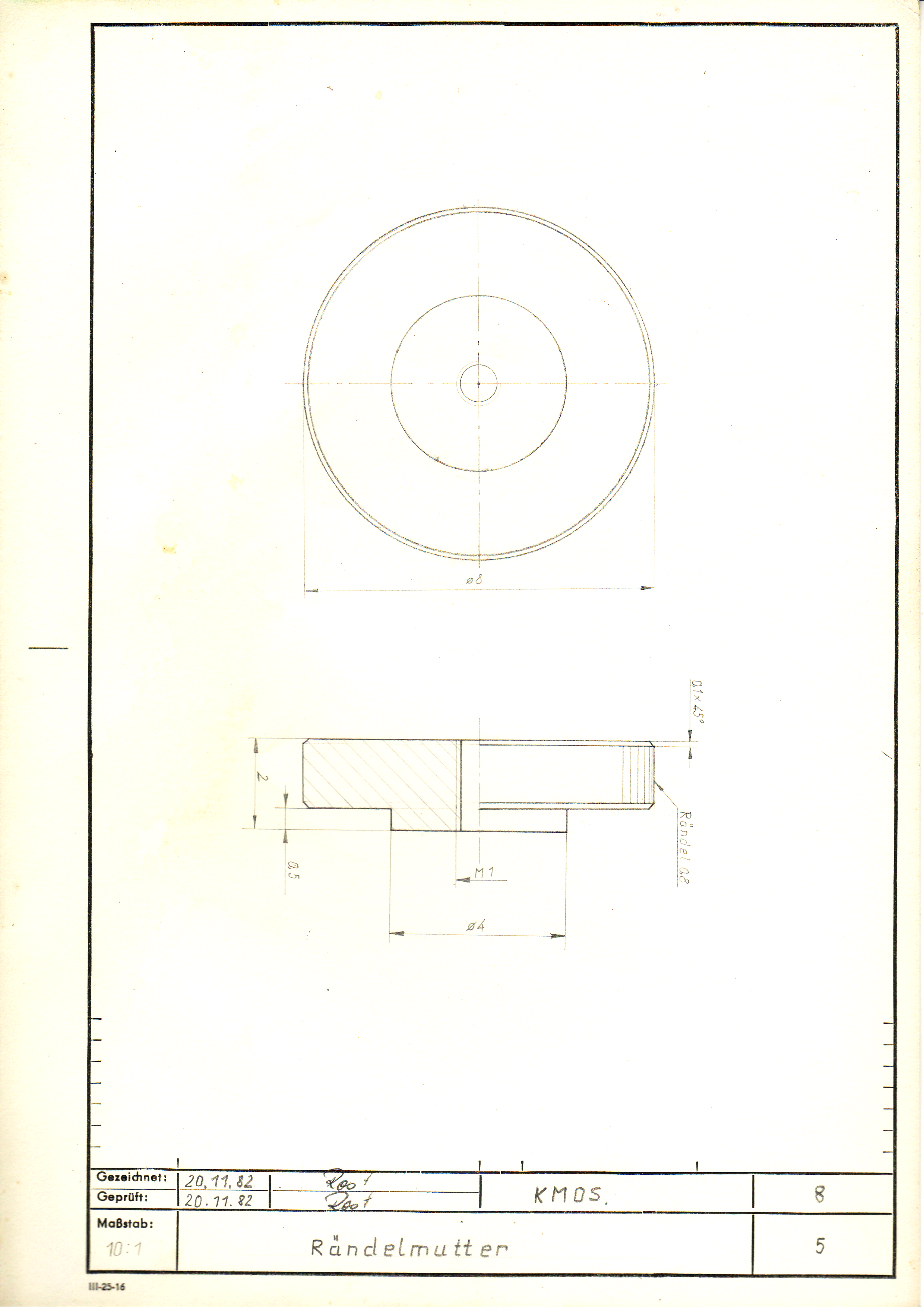

TZ einer Rändelmuttel

TZ eines Schrankhakens

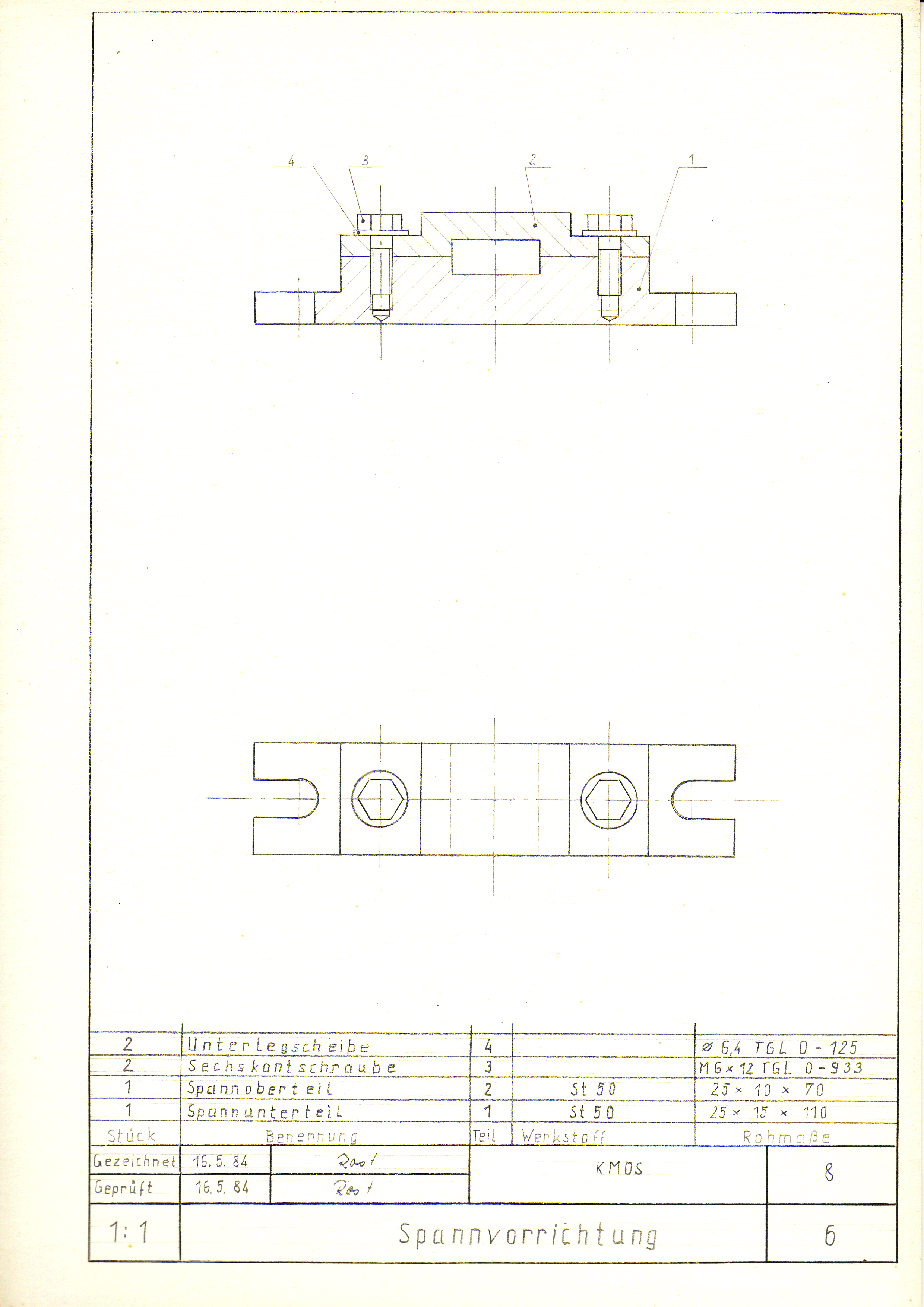

TZ einer Maschinen-Spannvorrichtung

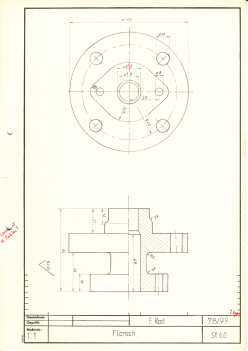

TZ eines Rohrflansches

TZ einer Riemenscheibe

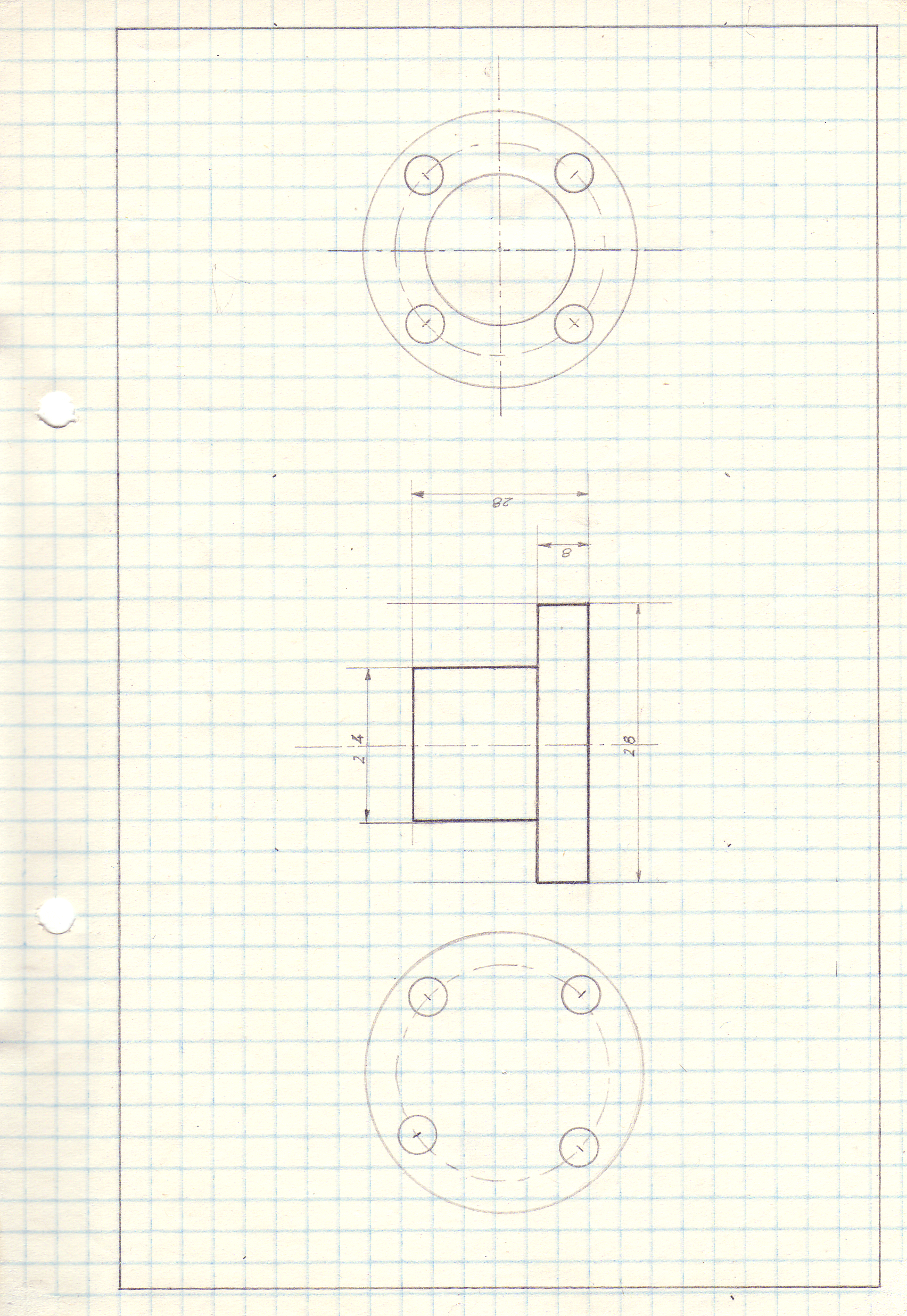

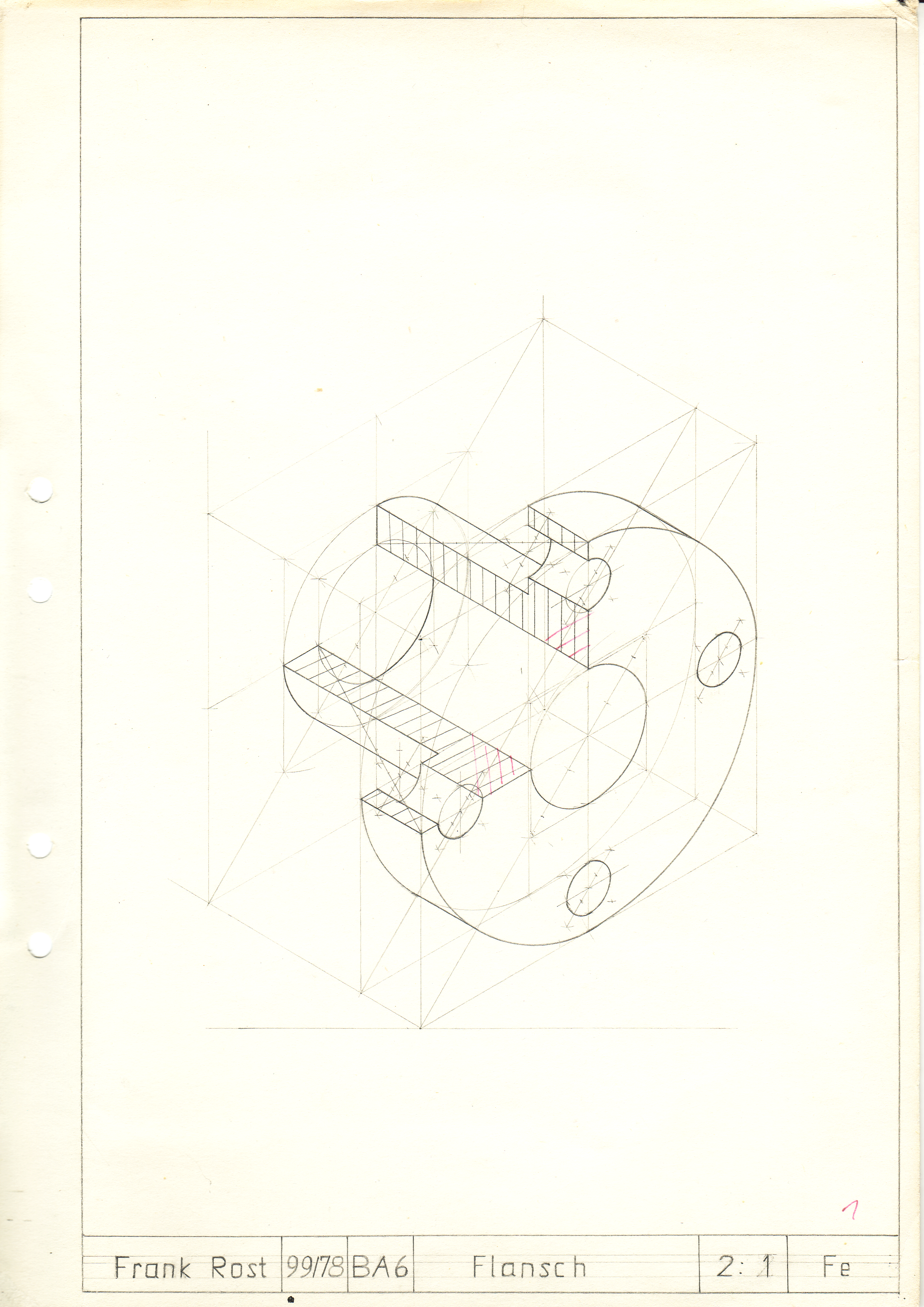

TZ eines Rohrflansches - die Vorbereitungen sind hier und das Ergebnis hier

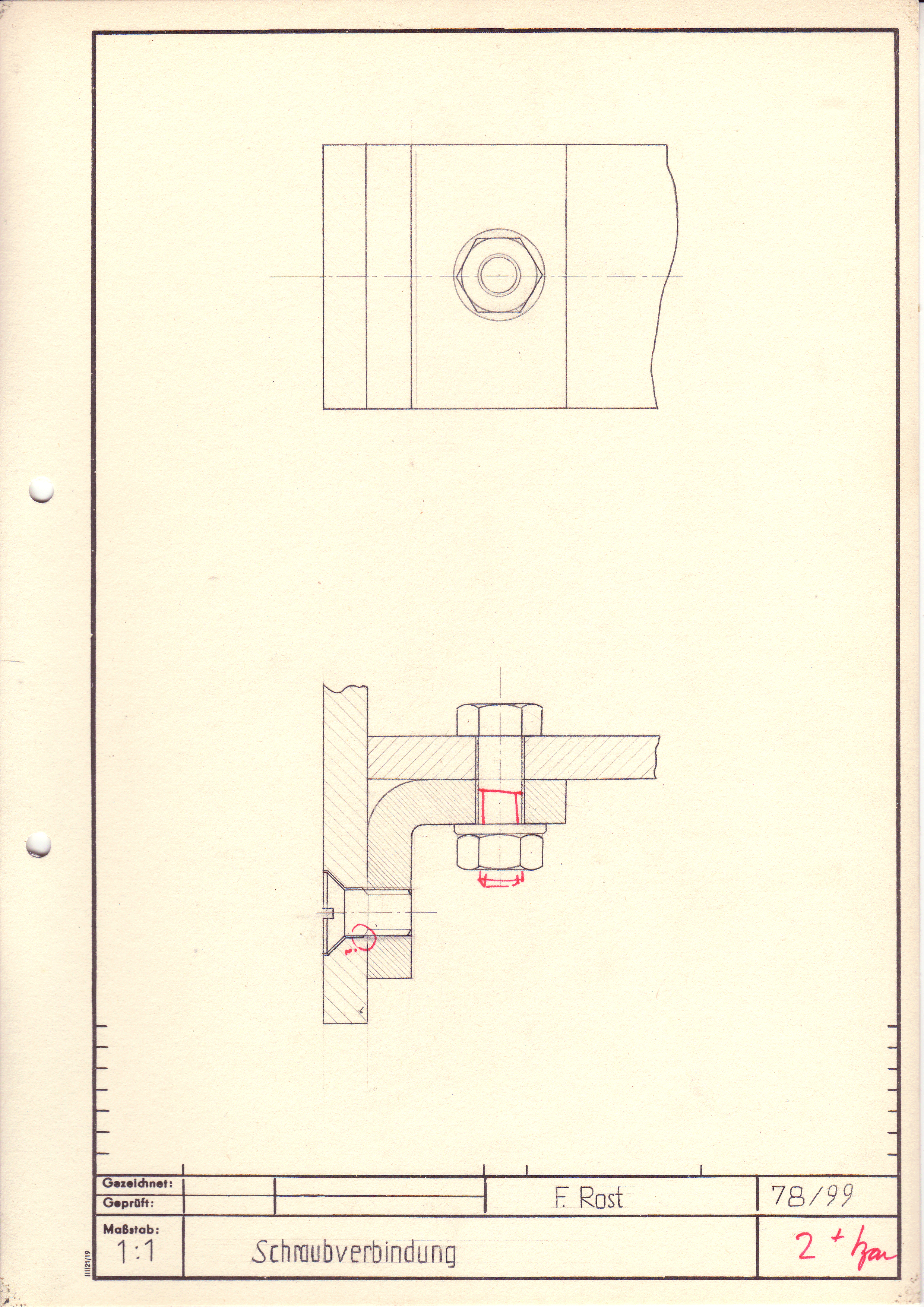

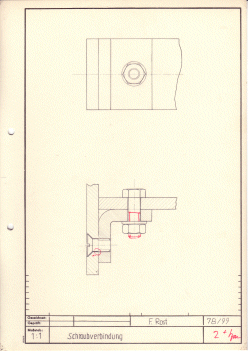

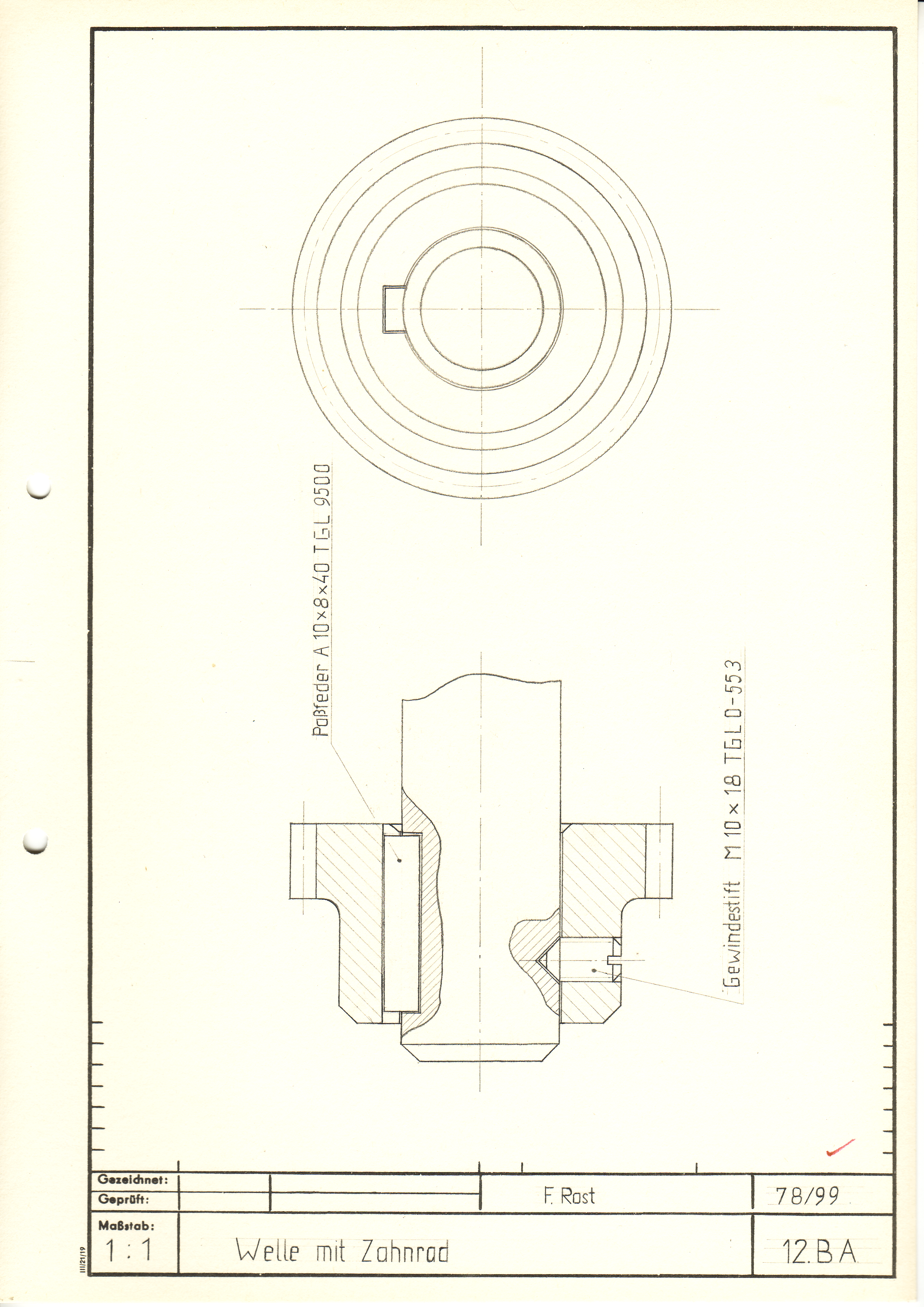

TZ einer Schraubmutterverbindung

3. Skizzen und Entwürfe

Hier habe ich einiges zusammen getragen, was eines schönen Tages einmal aufgearbeitet werden soll und muss. Viele Entwürfe sind hingeworfene Gedanken, in welchen noch so mansche zu findende Wahrheit schlummert - will heißen: wie wird das eigentlich gemacht?

fangen wir gleich an mit dem Rohrflansch - ich hab' vor Jahren mal gewusst, wie das geht - mit Hilfe der Gott sei dank noch vorhandenen Skizzen versuch' ich jetzt, dies wieder zu ermitteln ,-)
... übrigens hat diese Masse an Vorbereitungen gerade mal für 'ne 3 gereicht - war schon enttäuschend aber korrekt - manchmal steigert man sich auch durch intensive Vorbereitungen in Fehler hinein und wir "betriebsblind"

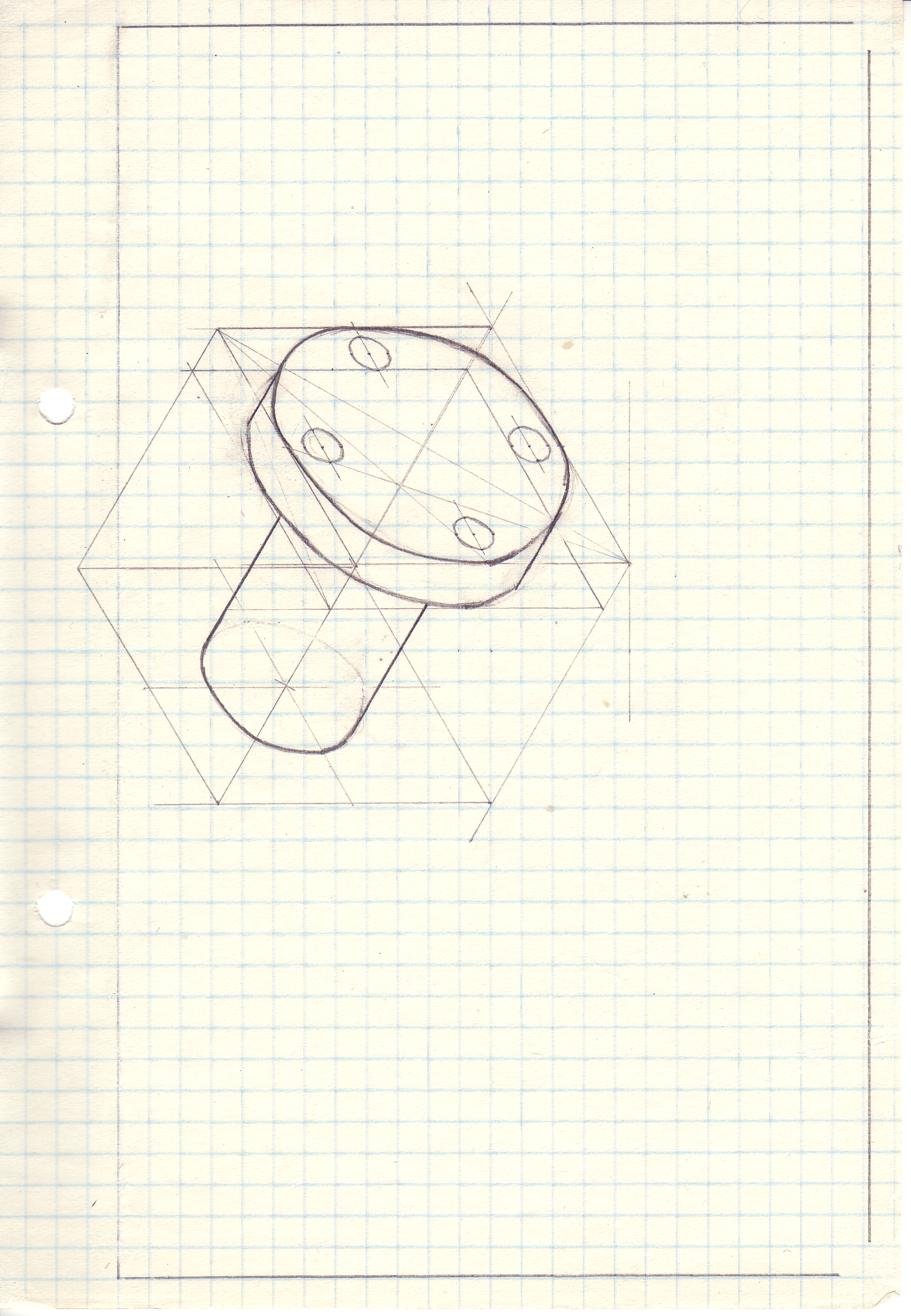

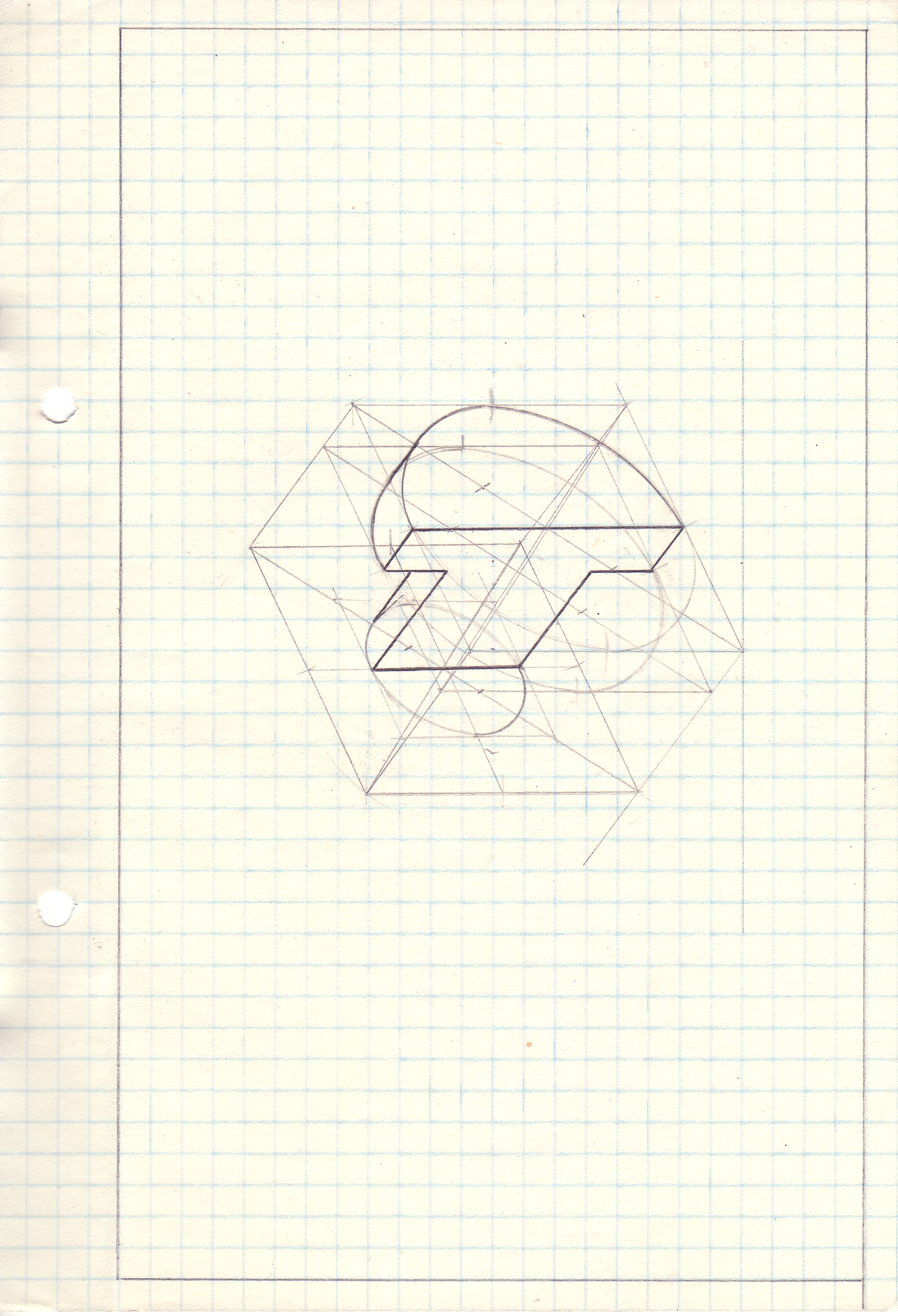

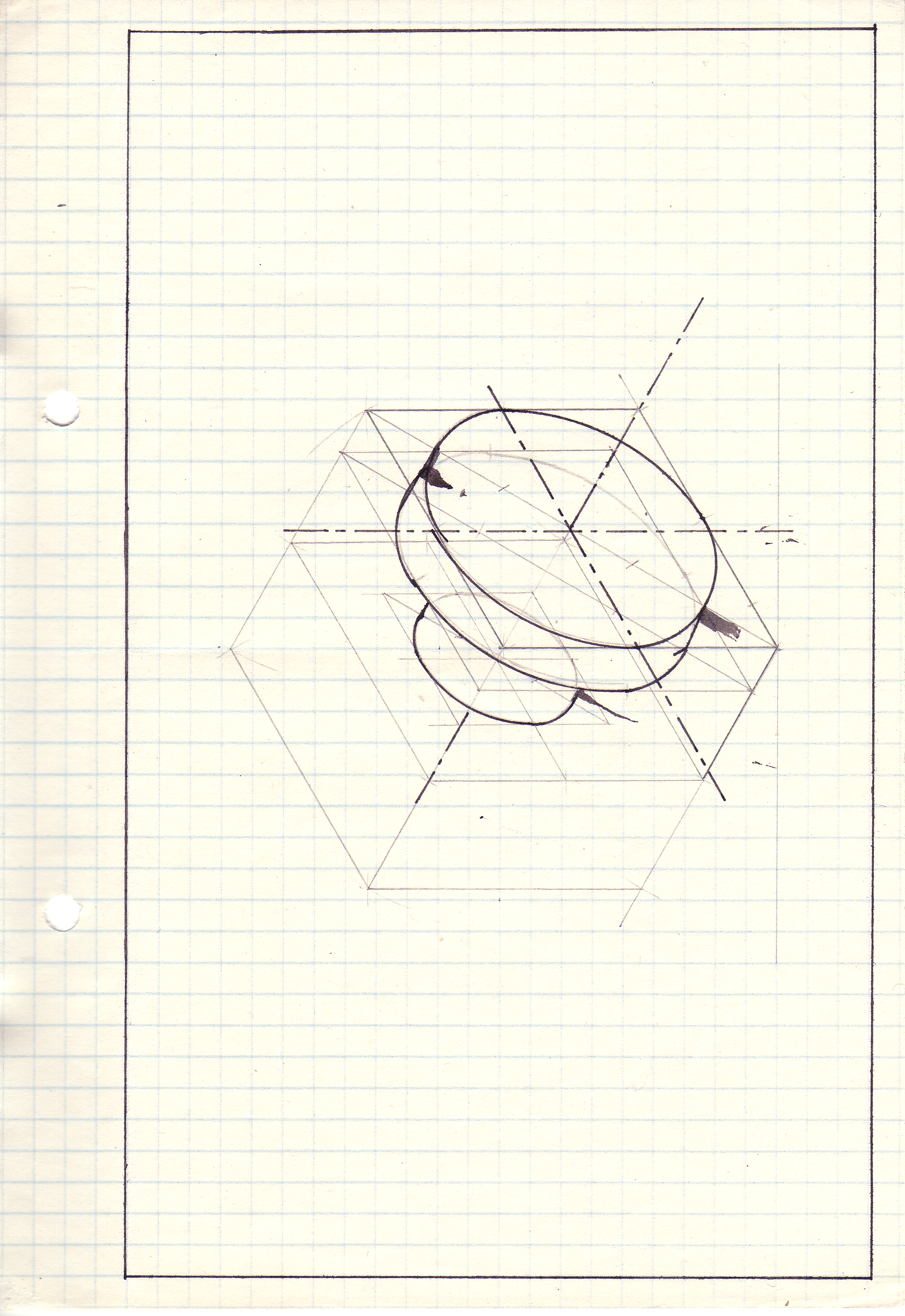

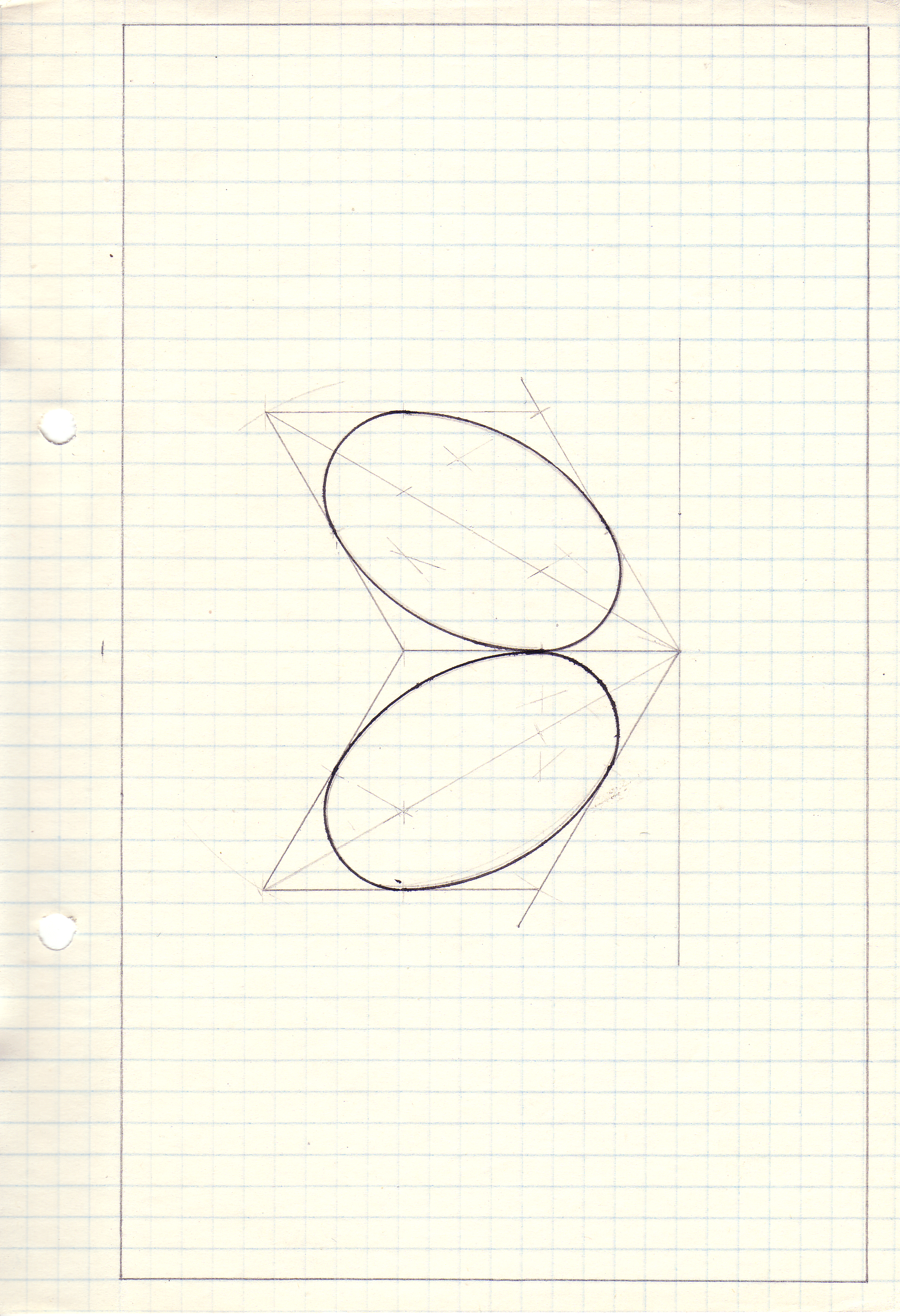

Skizze Rohrflansch in isometrischer Darstellung

Skizze Rohrflansch in isometrischer Teilschnitt-Darstellung

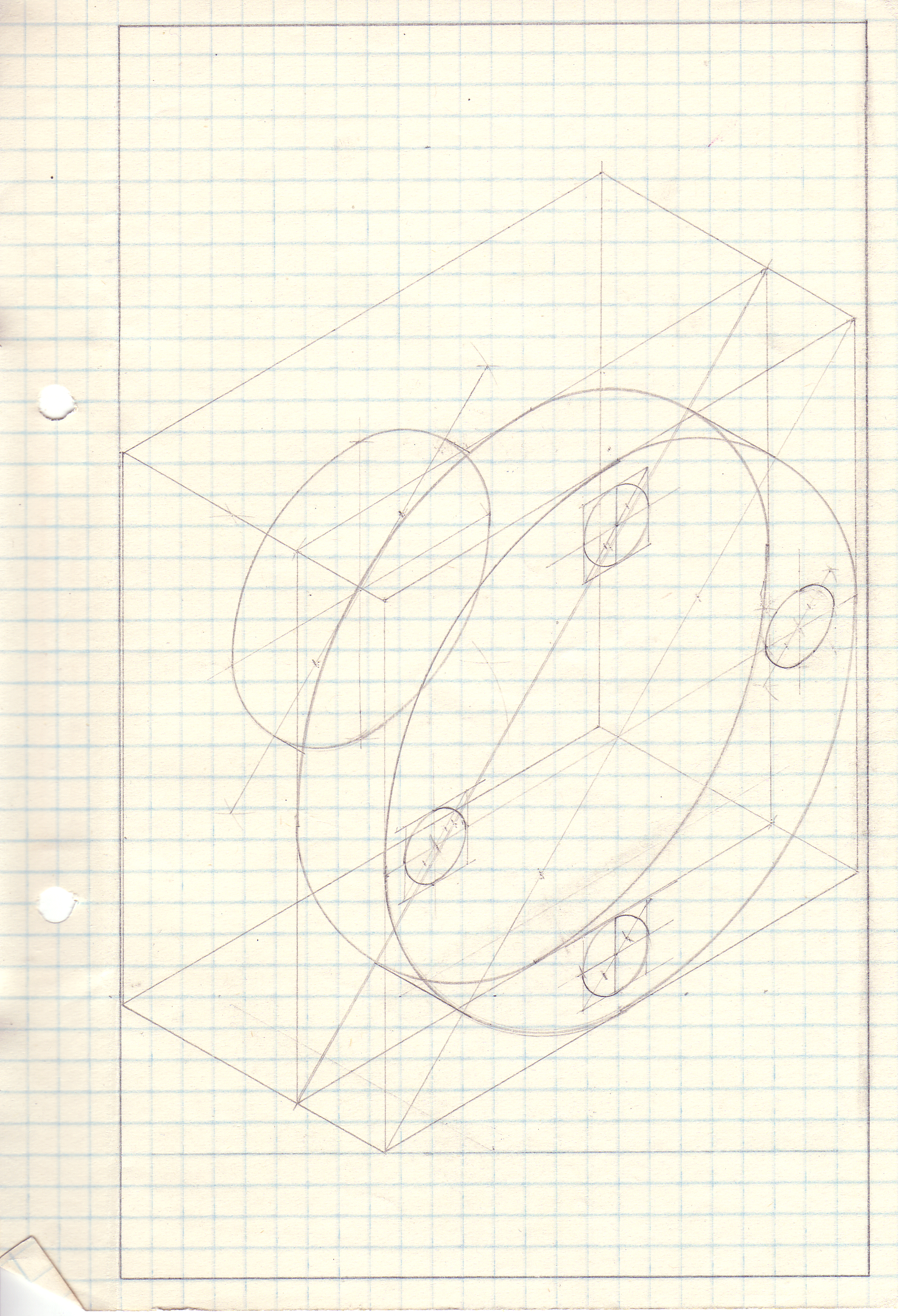

Skizze Rohrflansch in isometrischer Darstellung mit Frontelementen

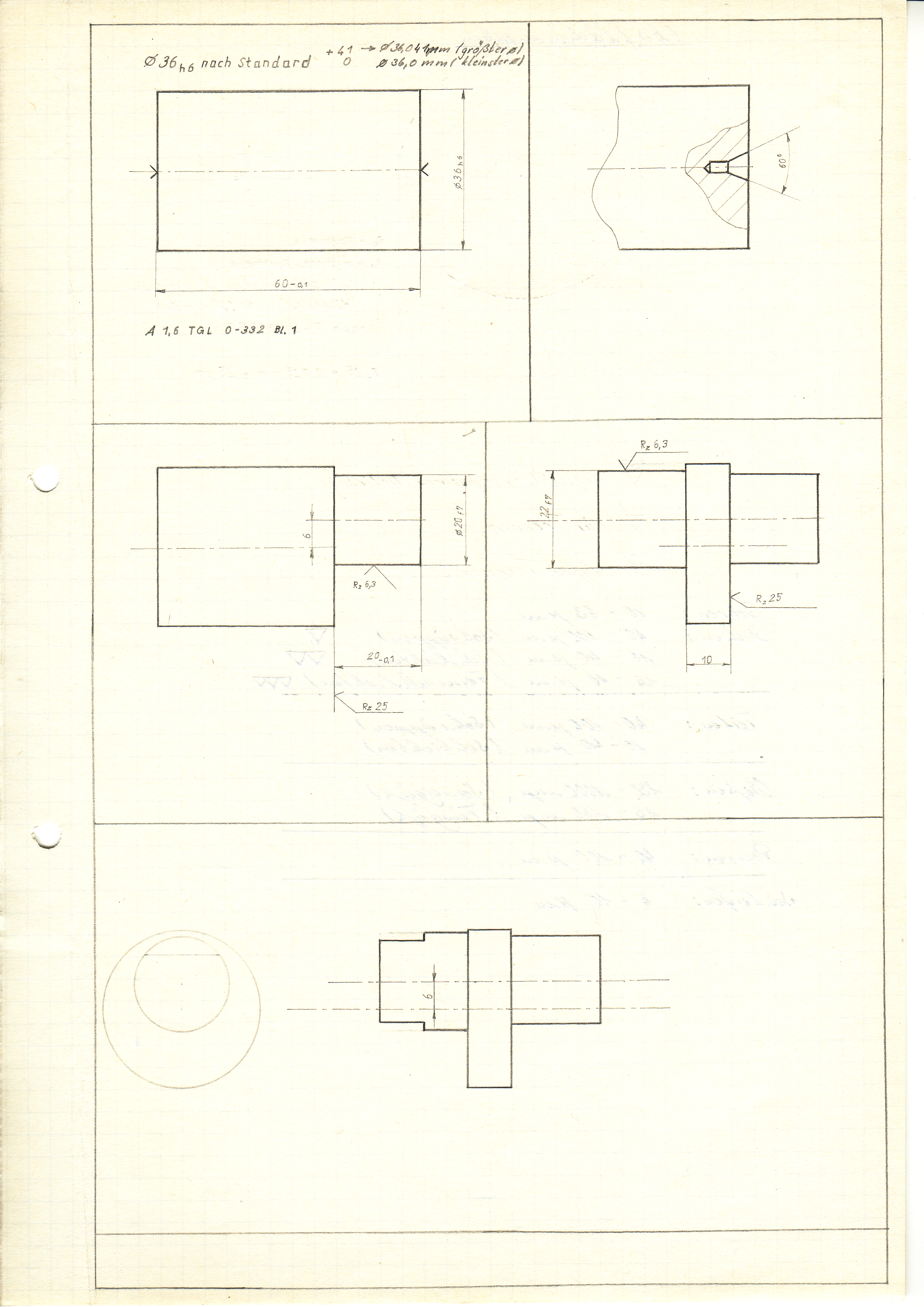

Exzenter in verschiedenen Ansichten

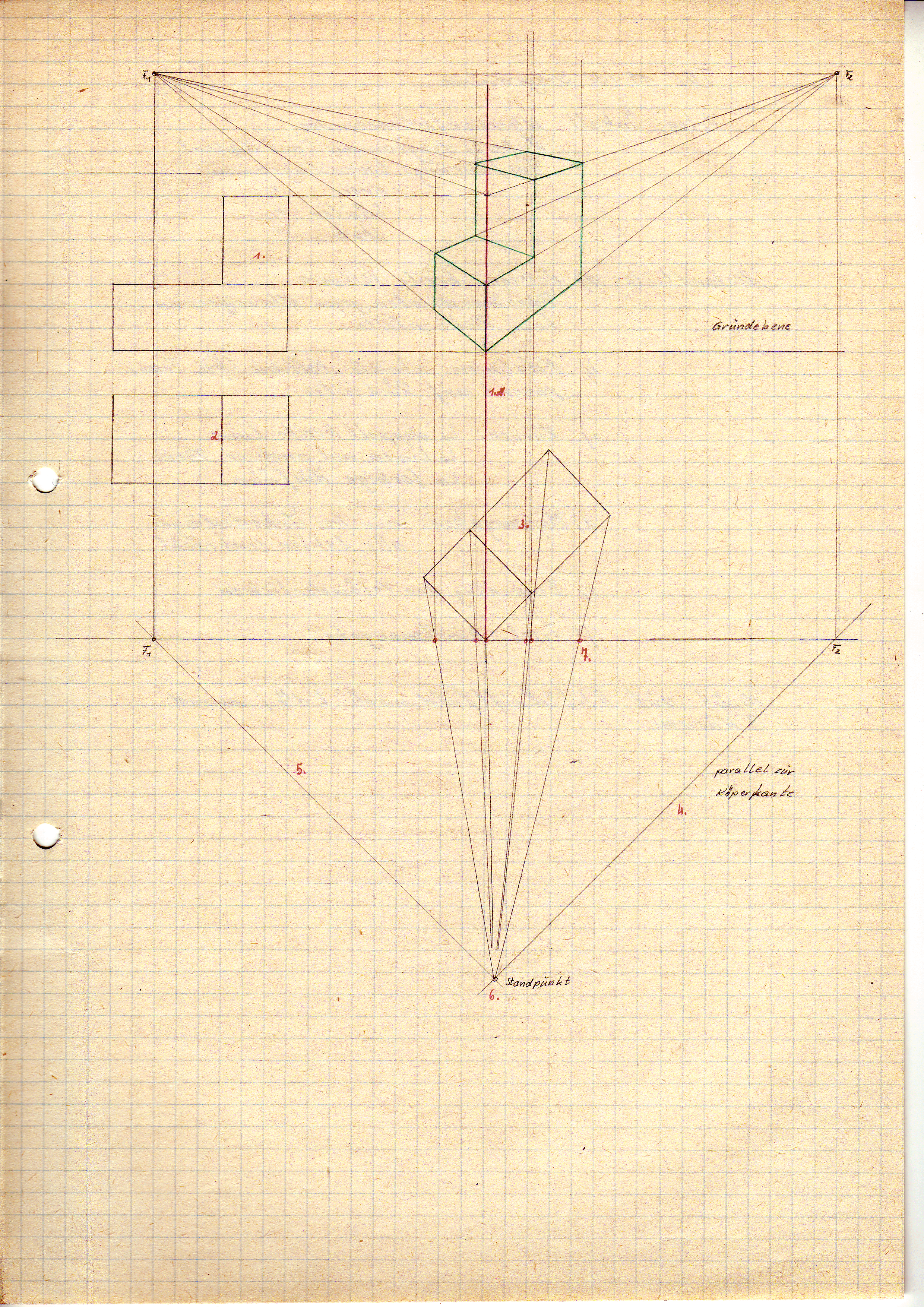

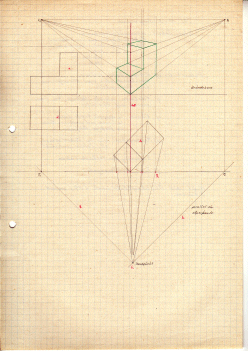

Zwei-Fluchtpunktkonstruktion

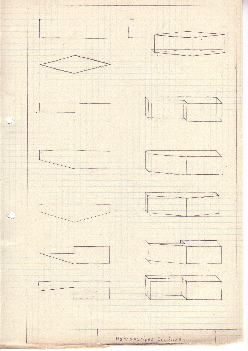

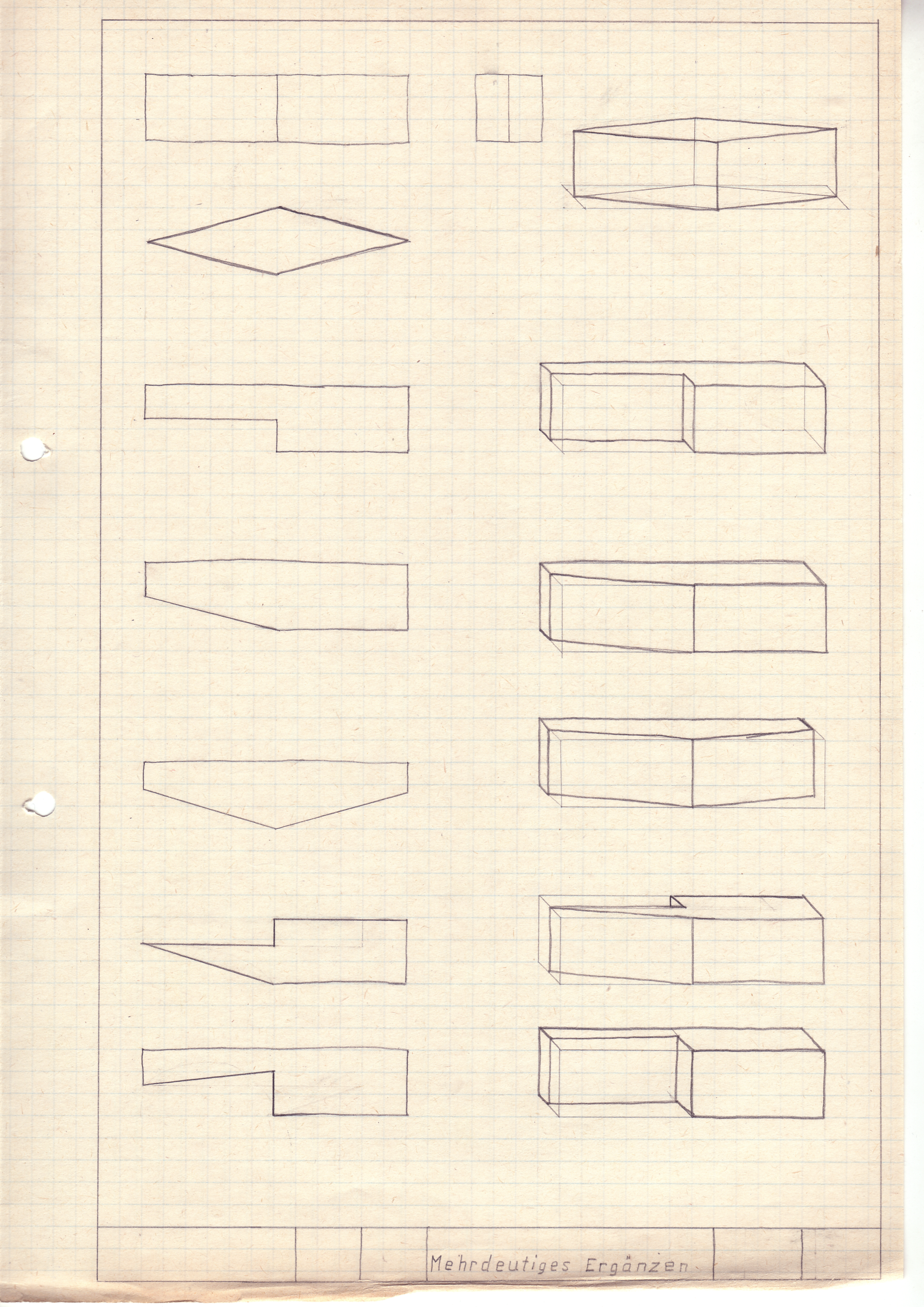

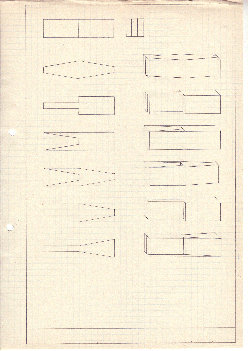

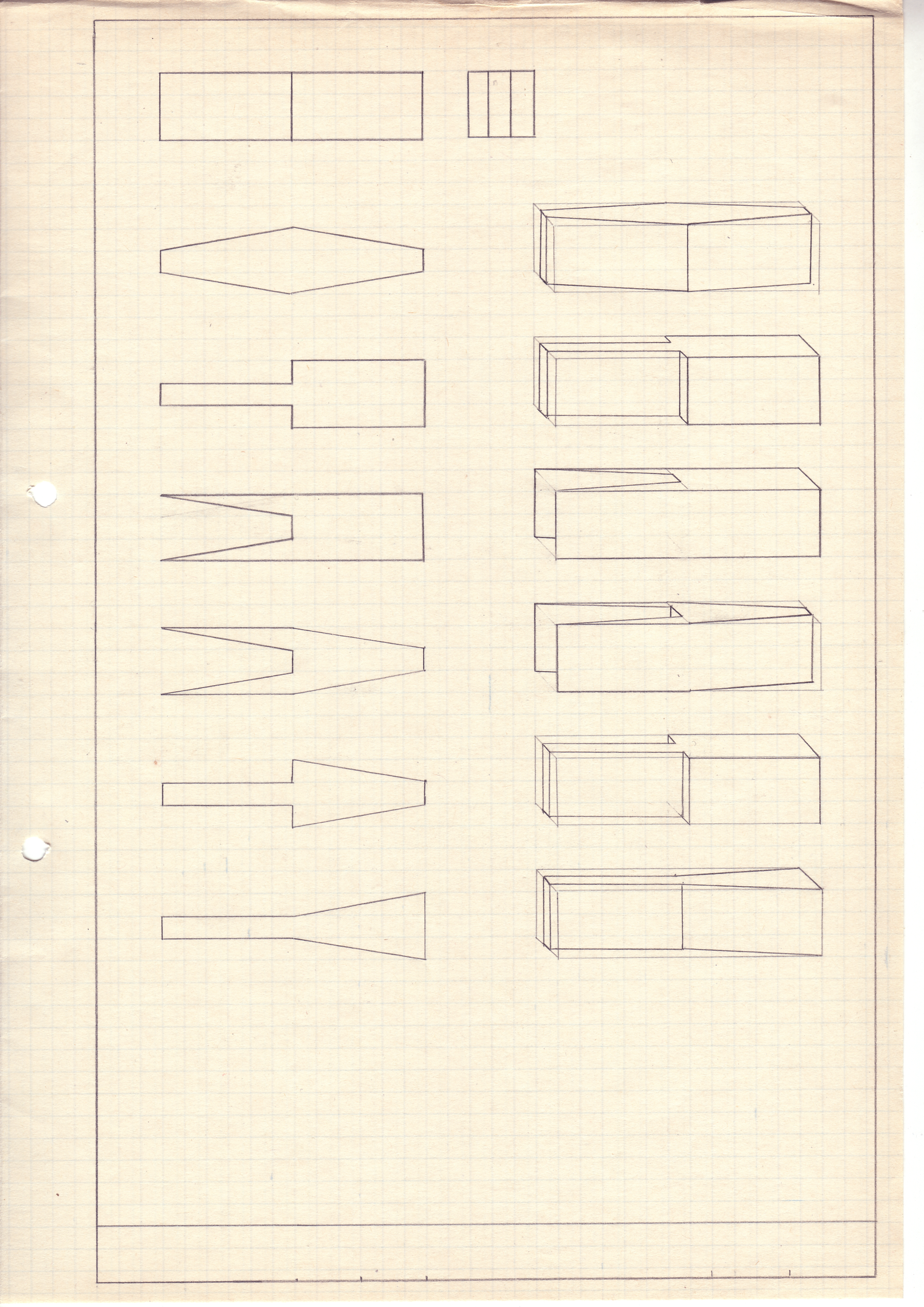

Mehrdeutige Ergänzungen

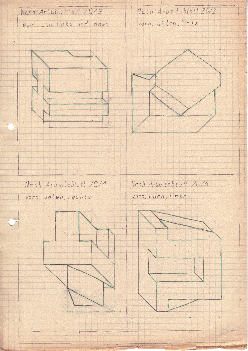

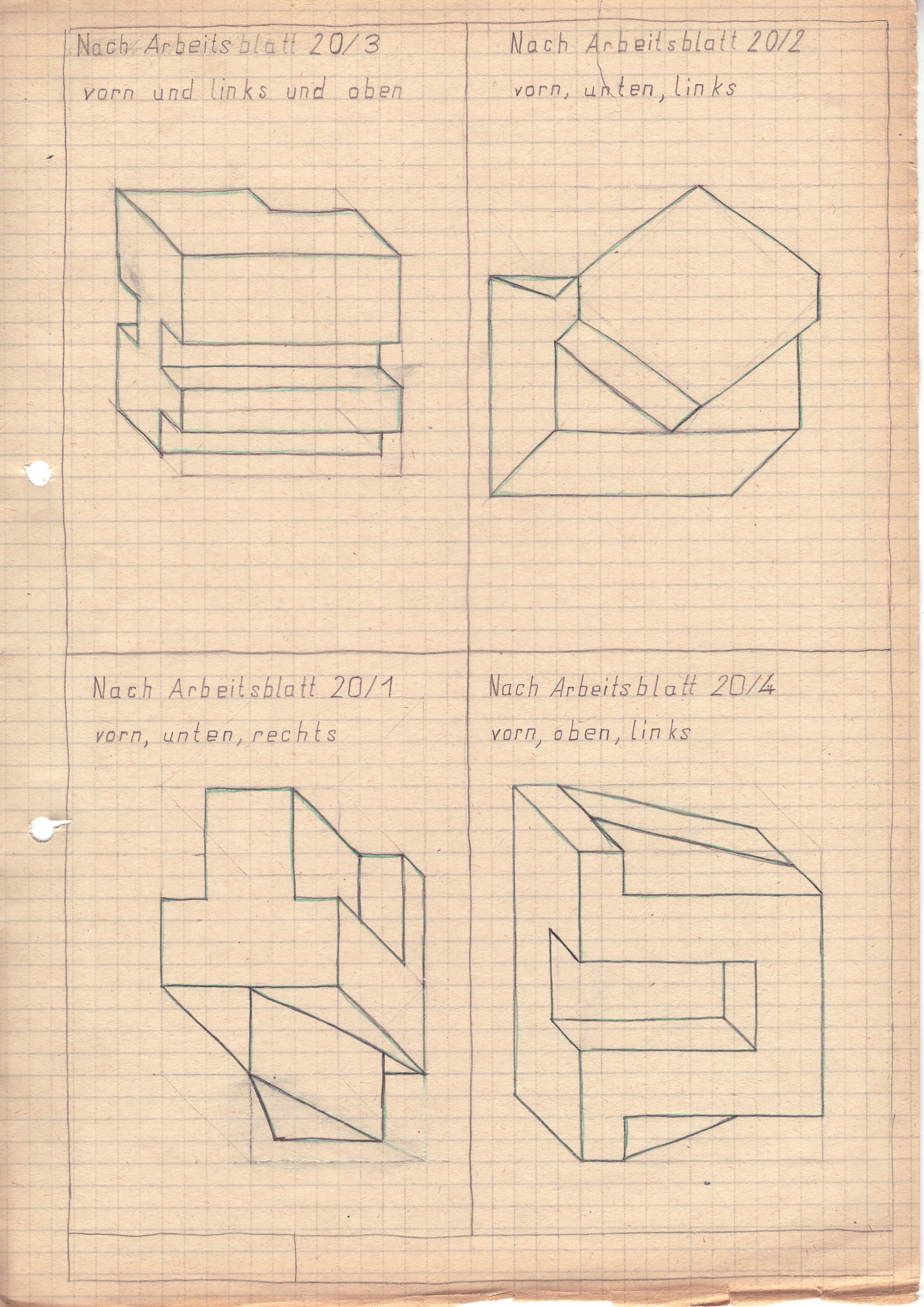

Lageänderung axonometrischer Projektionen

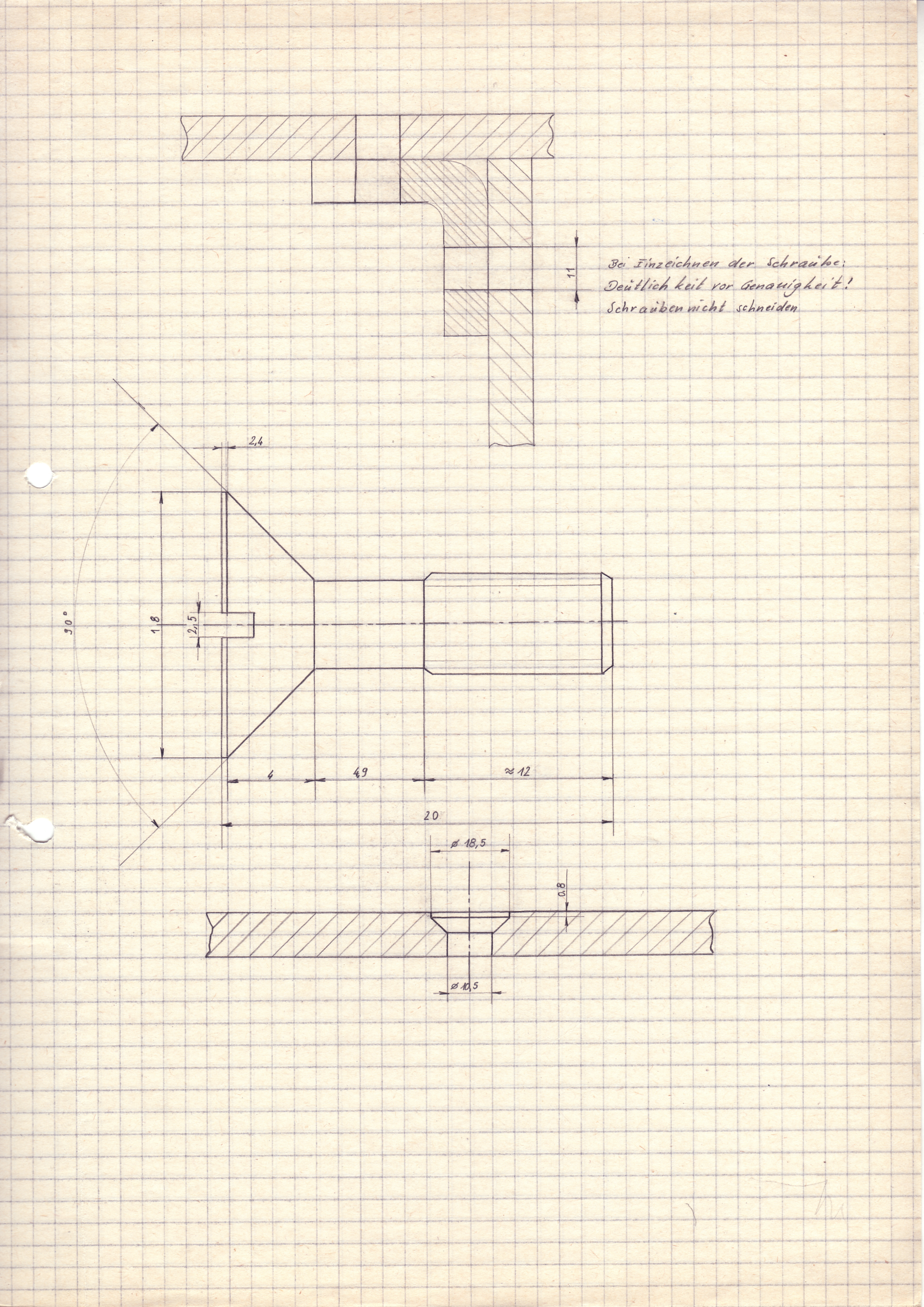

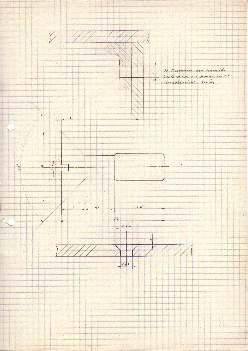

Skizze Gewindedarstellungen

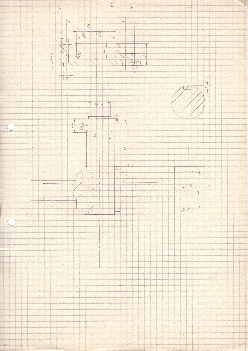

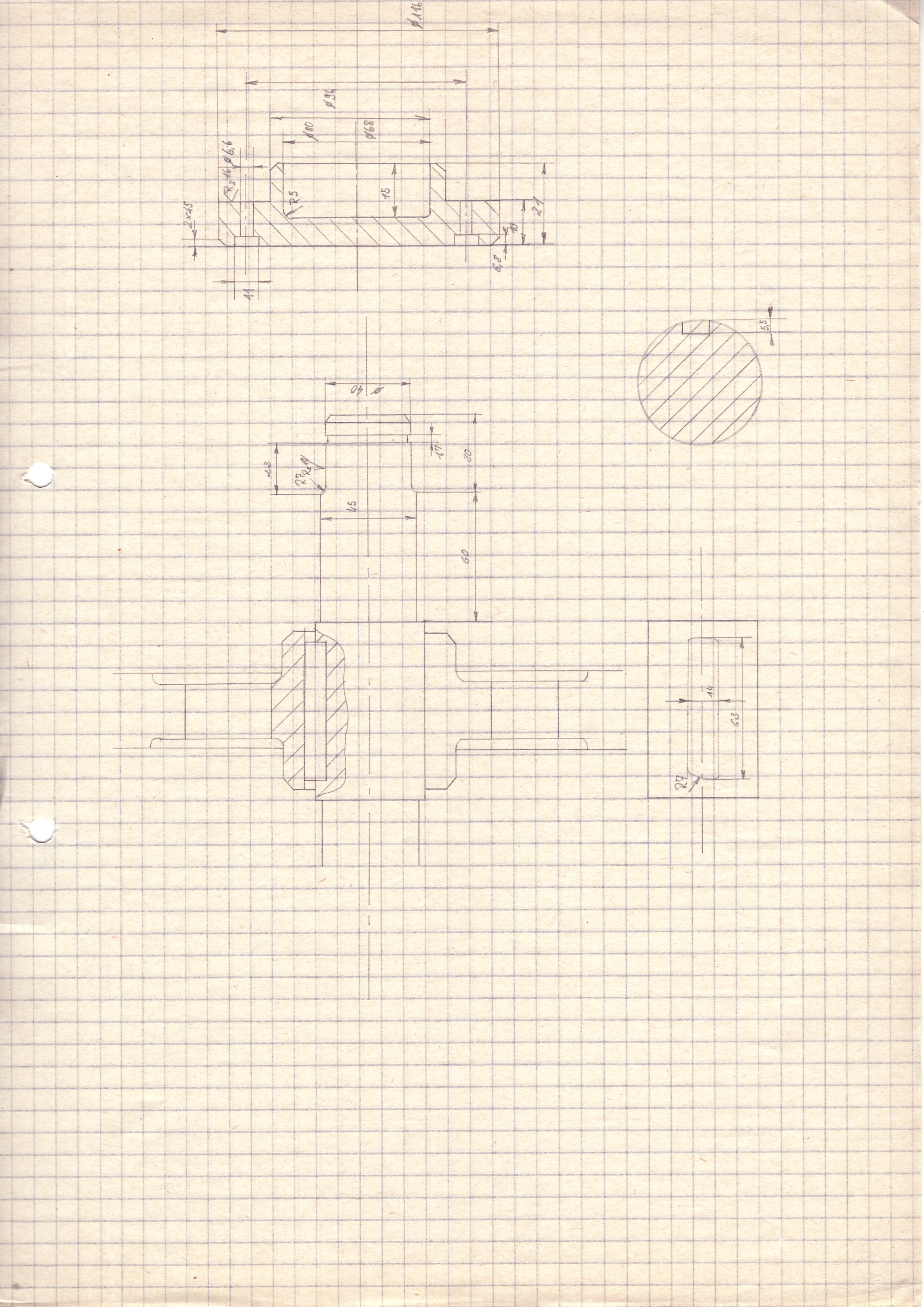

Skizze Schnittdarstellunge

4. Radiergummi

	Radieren in technischen Dokumentationen ist Kunst, denn es soll am Ende nichts mehr von Linien zu sehen sein, welche nicht aufs Blatt gehören, andererseits soll das Papier nicht zerstört werden. Deshalb gilt: Beim Radieren keine Kraft und sauberer Radiergummi.

5. Tusche Zeichengeräte

	Klingt ganz einfach und kennt auch jeder. Ich schon aus dem Bummi-Heft - später hab' ich aus Papier 'nen Skoda MB 1000 nachgebastelt (der war für seine Zeit (1968) extrem rund geformt) und durch jede Menge Flugzeuge und Raumschiffe (die waren auf Alufolie beschichtetes Papier gedruckt) gebaut.
