11.1. Arbeitsmittel zum Technischen Zeichnen

Letztmalig dran rumgefummelt: 20.09.15 17:23:45

Hier wird bereits die halbe Miete für die Zeichnung gemacht. Falsches Werkzeug, also solches, welches Schüler üblicherweise mit sich führen, muss hier zwangsläufig zum Fiasko führen. Technische Zeichnungen kann man eben nicht mit weichem Bleistift konstruieren, da das Überfahren von Linien mit der Reißschiene unweigerlich zum Verschmieren der Linie führt. Unabdingbar ist eine gute (man möchte fast sagen: eine sehr gute) Lichtquelle.

  1. Zeichengeräte (Stifte, Lineale, Zeichendreiecke und Kurvenschablonen)
  2. Reißbrett
  3. Zirkel
  4. Radiergummi
  5. Tusche Zeichengeräte

CAD-Seiten

Technisches Zeichnen von Hand

inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-)

Wissen für Fortgeschrittene der Informatik

Absolut wichtigste Arbeitsmittel sind eine gute Lichtquelle (natürliches Sonnelicht ohne Schatten ist durch nicht zu toppen) und 'ne Brille für unsere blinden Mitarbeiter ;-)

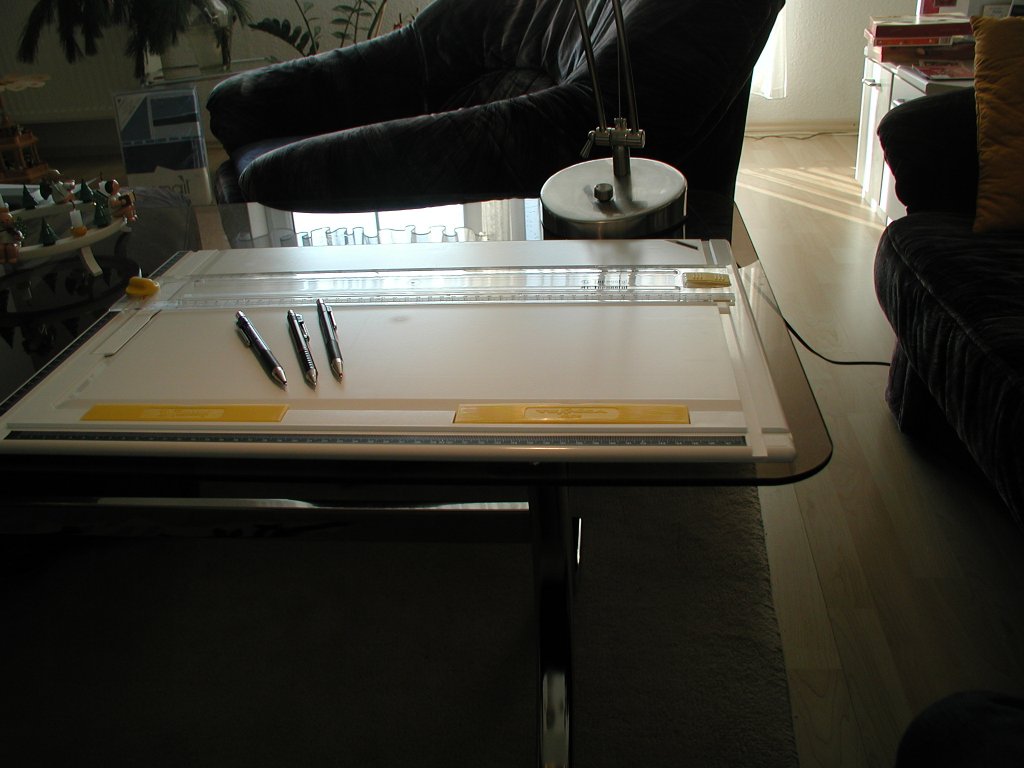

Stifte neu und Reißbrett von www.ebay.de günstig ersteigert

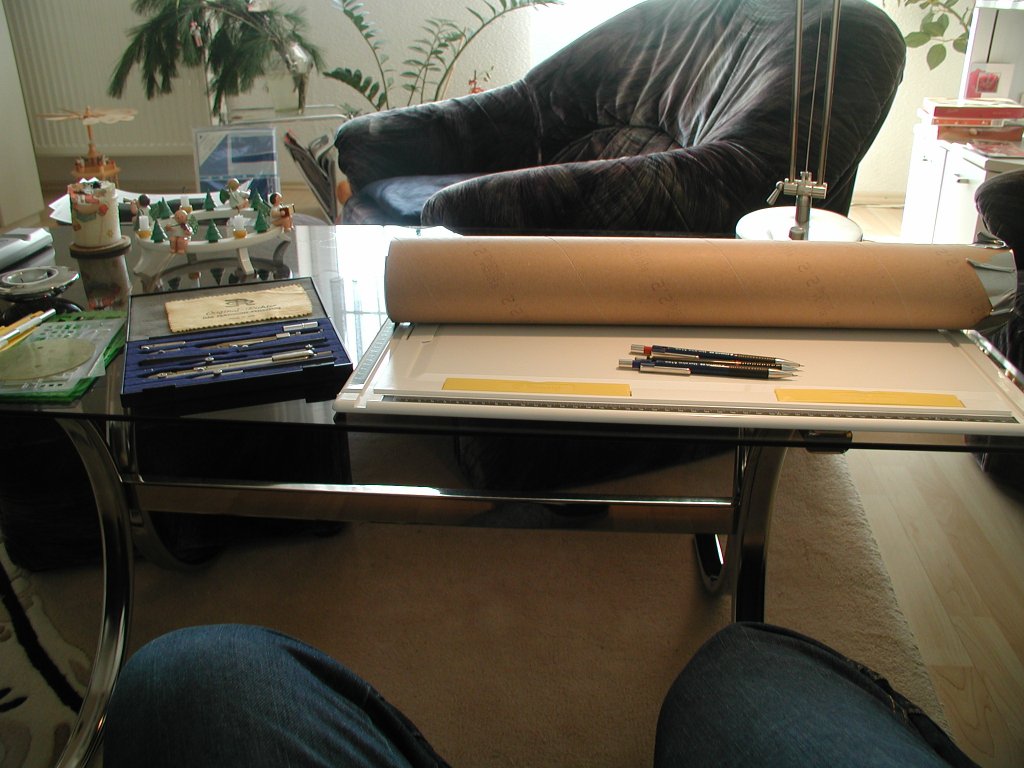

Zeichnungstransportrolle dazu gekommen (das war mal in 'ner Werbagentur eine Enlospapierrolle)

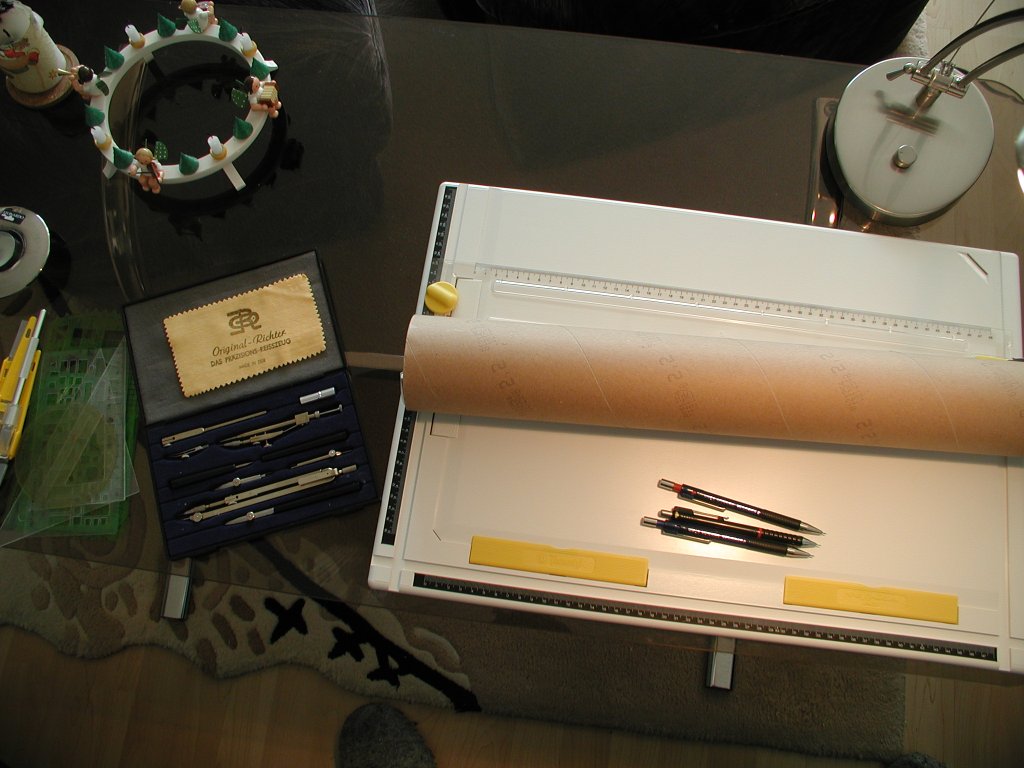

Reißzeug bester Qualität und ungebraucht von www.ebay.de ersteigert

bei mir absolute Voraussetzung zum Zeichnen: 'ne Musik-DVD (heut' Peter Gabriel) unn 'ne Flasch' Bier zuzüglich dem Hinweis, dass, wenn sie alle, noch ein fällig ;-)

... ich hatt' den Taschenrechner vergessen

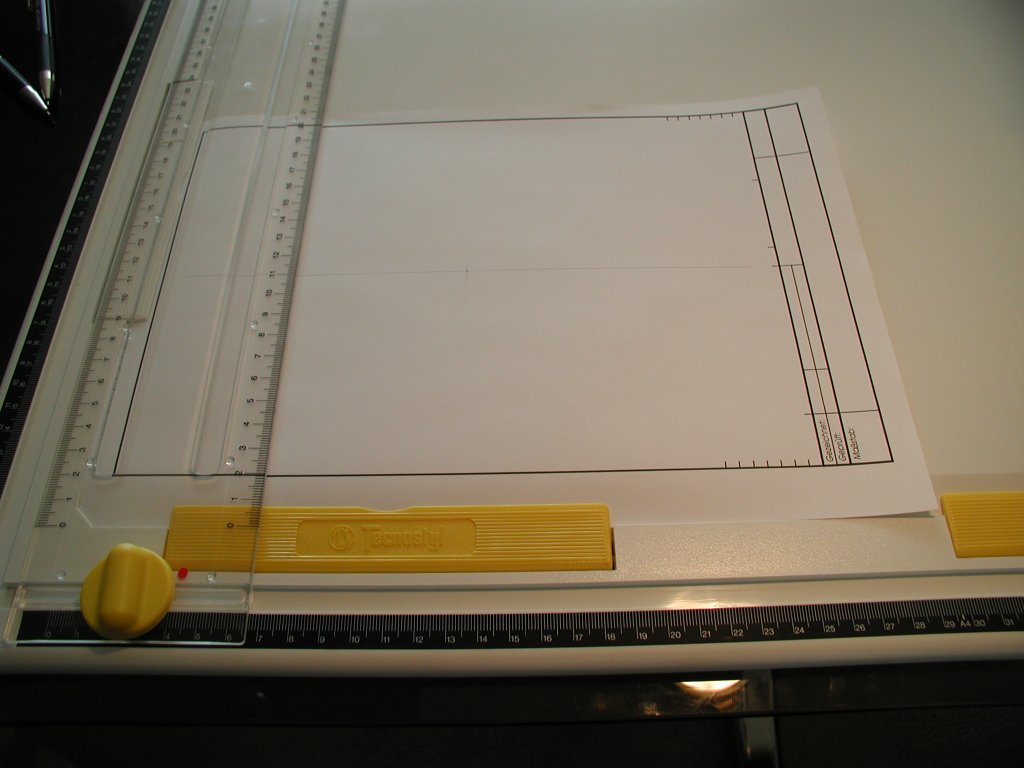

Blatt winklig aufgespannt (mit neuen Reißbrettern kein Problem)

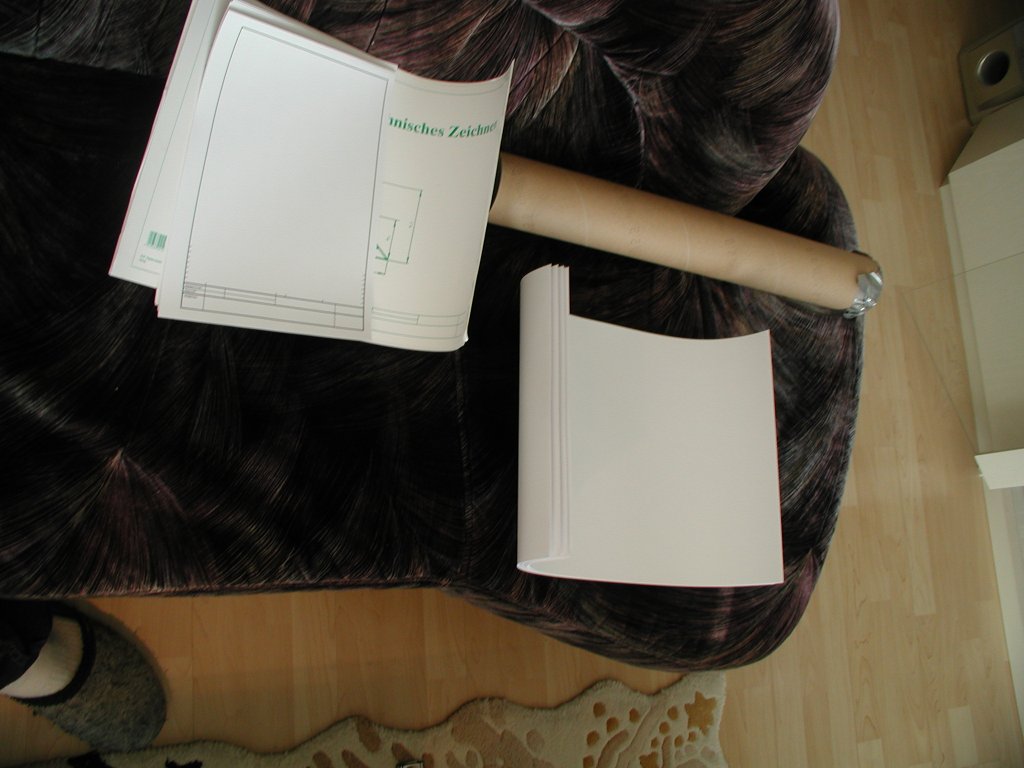

verschiedene Papiersorten - Hinweis: ich verwende zum Zeinen Karton ;-)

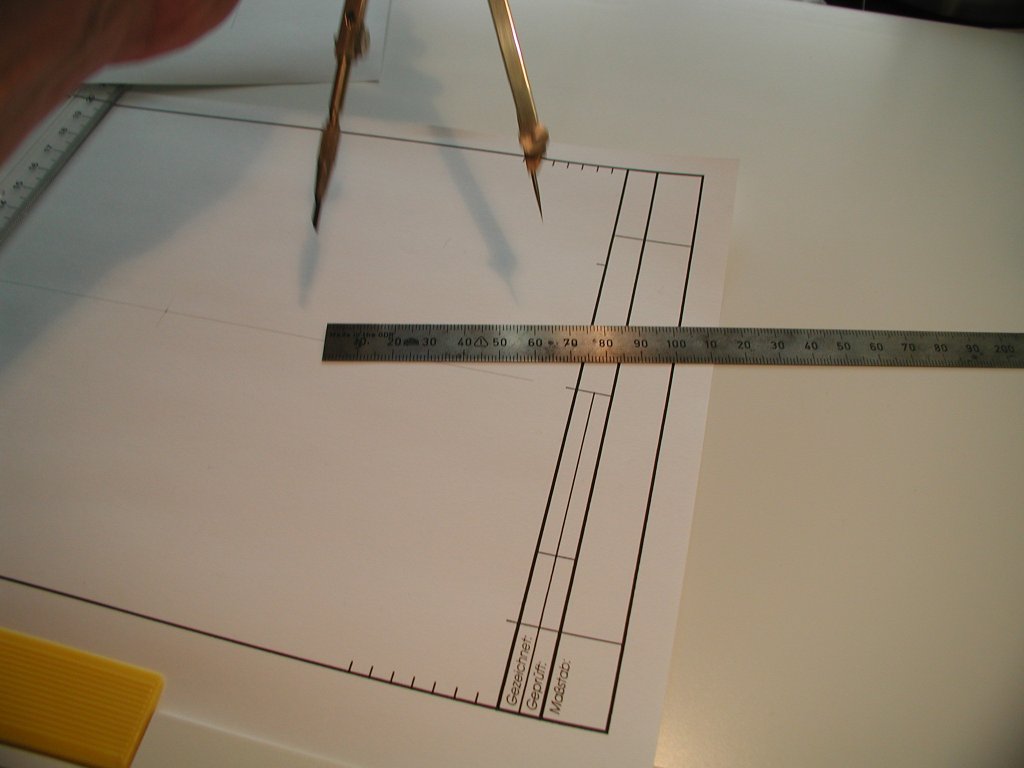

zum Abstecken der Maße für den Zirkel verwende ich ein Stahllineal und trage mit der Mine immer gegen Null ab - nicht umgekehrt ;-)

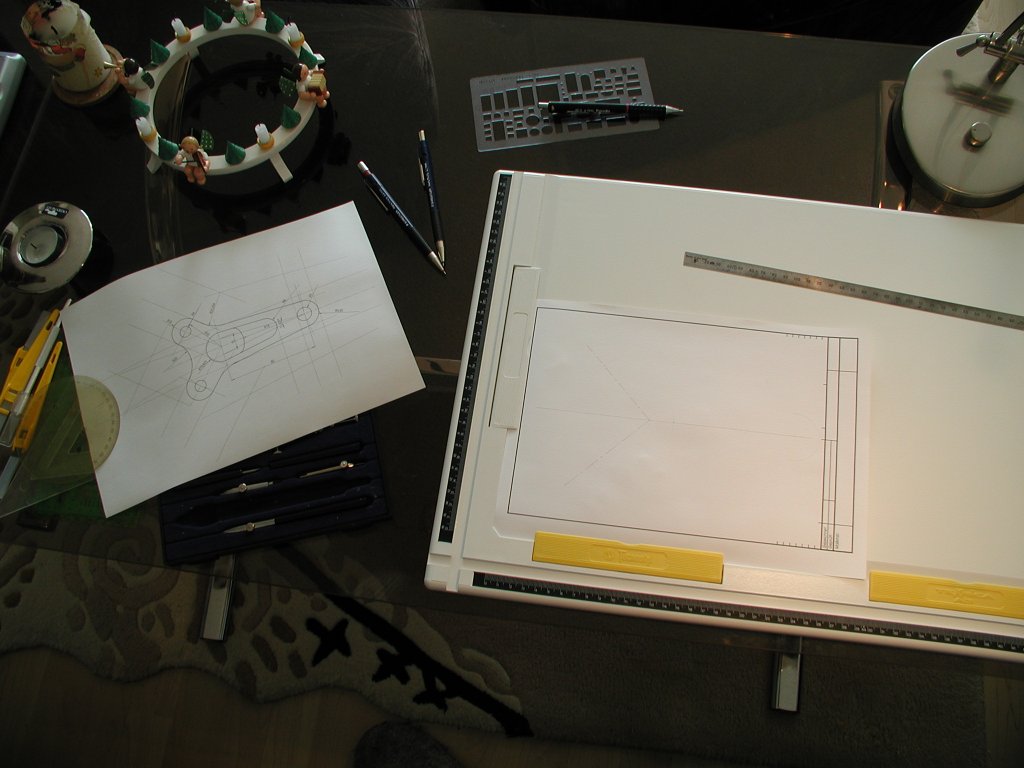

aufgespanntes Blatt und Originalzeichnung mit DigCAD 4.0 entworfen

1. Zeichengeräte (Stifte, Lineale, Zeichendreiecke und Kurvenschablonen)

	Bevorzugt werden hier Markengeräte und Komponenten, welche nur einem geringen Verschleiß unterliegen - also nicht das typische Schüler-Equipment ;-) - dabei können die Werkzeuge durchaus betagt sein, fragt sich nur, wer sie vorher und vor allem wie eingesetzt hat.
	Zeichenstifte, die ich verwende sind Druckbleistifte mit den Stärken und Härten - wobei die Stifte beim Zeichnen gedreht werden (doch - das geht mit etwas Übung): 0,35 mm HB - zum Konstruieren der Hilfslinien 0,5 mm B - Fixieren fertiger Symmetrielinien und Bemaßungslinien 0,7 mm B - zum Nachziehen von Körperkanten
	Lineale und Zeichendreiecke, welche ich verwende

2. Reißbrett

	Diese Dinger kosten heute richtig Geld - eignen sich allerdings auch für weitere künstlerische Aufgaben. Die Qualität des Reißbretts entscheidet logischerweise wesentlich über die Qualität der Fertigzeichnung.

3. Zirkel

	Das muss nicht primär ein supertolles Set zu ebensolchen Preisen sein. Eigentlich ist ein einfaches Schüler-Reißzeug völlig OK - nur - dessen Zustand sollte dies eben auch sein - ist er aber meist nicht.

4. Radiergummi

	Radieren in technischen Dokumentationen ist Kunst, denn es soll am Ende nichts mehr von Linien zu sehen sein, welche nicht aufs Blatt gehören, andererseit soll das Papier nicht zerstört werden. Deshalb gilt: Beim Radieren keine Kraft und sauberer Radiergummi.

5. Tusche Zeichengeräte

	Klingt ganz einfach und kennt auch jeder. Ich schon aus dem Bummi-Heft - später hab' ich aus Papier 'nen Skoda MB 1000 nachgebastelt (der war für seine Zeit (1968) extrem rund geformt) und durch jede Menge Flugzeuge und Raumschiffe (die waren auf Alufolie beschichtetes Papier gedruckt) gebaut.
