| 2.2. Papierformate, Faltvorschriften |
|
|
Letztmalig dran rumgefummelt: 04.02.18 17:56:05 |
 |
Nachfolgend zeigen wir die
Schritte auf, mit welchen man eigentlich eine vernünftige Zeichnung zu
Stande bringen sollte. Voraussetzung ist natürlich wie immer, ordentliches
Zeichengerät. Wie das zu beschaffen sein hat, finden wir
hier. In den fertig gestellten Beispielen kann
ich logischerweise nur auf eingescannte Arbeiten zurückgreifen - und so
manche von denen ist auch schon ziemlich "betagt" ;-) Zeichnprofis, welche diese Seite lesen wollen sich bitte immer vor Augen halten, dass wir eine allgemeinbildende Schule sind und folgerichtig keine Spezialausbildung betreiben, wenngleich wir versuchen, so präzise wie möglich zu arbeiten. |
||||||
 |
1. Formatübersicht |
||||||
 |
|
||||||
|
In Deutschland lassen sich die einzelnen Formate durch Halbieren der längeren Seite erreichen
| 1. Papierformate nach DIN 6771-6 : 1988-04 |
|
|
 |
| Formatkurzbezeichnung | Formatmaße beschnitten in mm |
| A0 | 841 × 1189 |
| A1 | 594 × 841 |
| A2 | 420 × 594 |
| A2.0 | 420 × 1189 |
| A2.1 | 420 × 841 |
| A3 | 297 × 420 |
| A3.0 | 297 × 1189 |
| A3.1 | 297 × 841 |
| A3.2 | 297 × 594 |
| A4 | 210 × 297 |
| A5 | 148 × 210 |
| A6 | 105 × 148 |
Papierformate nach DIN -6771-6
: 1988-04
 |
Streifenformate |
|
A3.1 bedeutet Breite von A3 sowie Länge von A1 |
|
A2.1 bedeutet Breite von A2 sowie Länge von A1 |

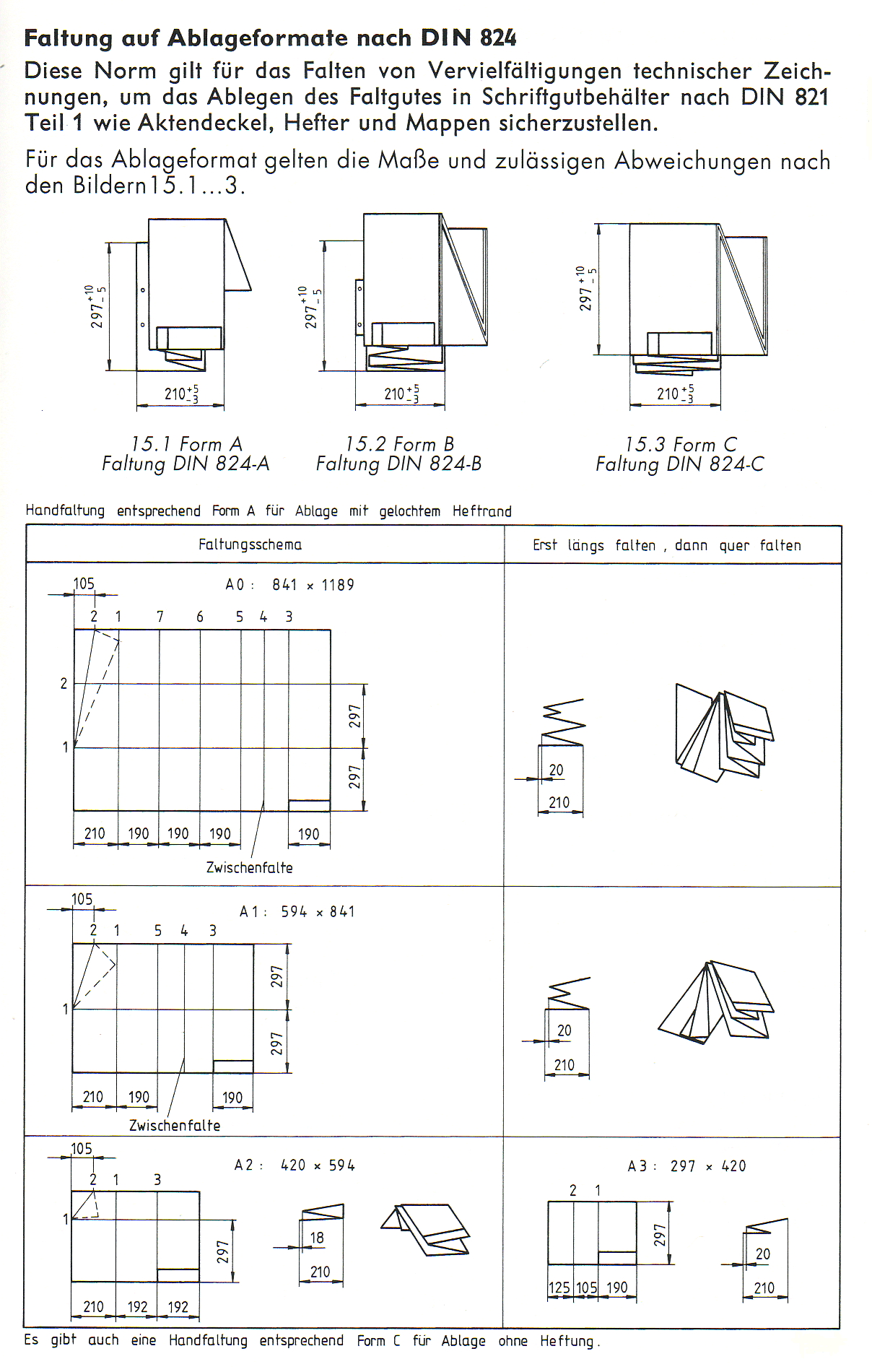

| 2. Faltvorschrift für A3 |
|
|
|
|
Konstrkuktionslinien 0,18 |
|
