Effizientes Projekt Schlange mit Richtungs- und Zeitsteuerung im Schuljahr 2013/14

Letztmalig dran rumgefummelt: 28.11.13 18:02:20

... meine Schlange 2013

begrenzt verwendbar - selbst aufpassen, ab welcher Stelle es Blödsinn wird ;-)

Informatik-Profi-Wissen

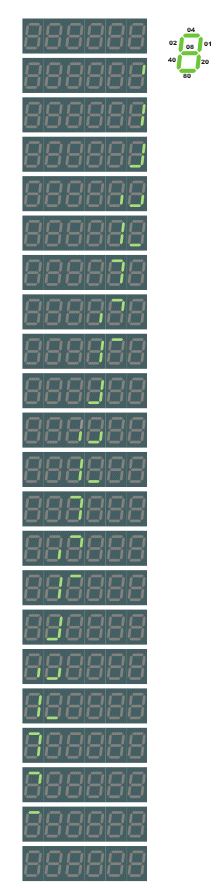

Ablaufmuster für die Schlange

ASide-Assembler 2013

die beliebte alphabetisch sortierte Schnell-Liste

die beliebte numerisch sortierte Schnell-Liste

Allgemeine FLAG-Wirkung

FLAG-Wirkung auf OP-Code-Gruppen

Projektbeschreibung: Gesucht ist ein effizientes Programm zur Durchlaufsteuerung einer "Schlange" nach definiertem Muster noch ohne die Steuerung von Laufrichtung sowie der zeitlichen Abfolge - sprich: der Laufgeschwindigkeit! Siehe dazu SCHLANGE05

Anmerkungen zur Steuerung: es müssen keine Registerinhalte gerettet werden, AF wird zum Zeitpunkt des Aufrufs des UP nicht mehr benötigt und die Alternativregister sind nicht in Benutzung

Pseudocode zum Programm:

M4: anfangsadresse anzeigespeicher in IX laden - wir verwenden 2050_H
anfangszeiger für bildspeicher in IY laden - wir verwenden 2055_H
anzahl der muster (22) in C laden - hier 16_H
M3: anzahl der leerschreibungen (sechs stellen) in D laden - hier 06_H
A mit 00_H laden
HL mit Anfang Anzeigespeicher laden 20500_H
M1: inhalt von A auf adresse von HL (HL_H) laden
HL incrementieren
D decrementieren
wenn D nicht ZERO, dann zu M1:
aktuelle zieladresse zum mustereintrag in HL laden 2060_H
anzahl der zeichenschreibungen (zwei stellen) in D laden - hier 02_H
table-wert via HL als zeiger in A laden - A ←(HL_H)
M1: schlangenzeichen via IY als zeiger auf Bildspeicher laden - (IY_H)←A
IY decrementieren
D decrementieren
wenn D nicht ZERO, dann zu M2:
register b mit anzeigezeit laden
M3: CALL DAK2 (Anzeigeprogramm aufrufen)
B decrementieren und sprung zu M3: wenn nicht 0
C dekrementieren
sprung zu M4: wenn nicht 0
sprung zu M5:

Zeile	Marke	Block	Adresse	Hex-Code	Assembler-Code	Kommentar
					ORG 2000H	;Adresse Programmbeginn
0001	M5:	INIT	2000H	DD 21 50 20	LD LD IX, 2050H	;Adresse erstes Digit Bildwiederholspeicher in IX
0002			2004H	FD 21 55 20	LD LD IY, 2055H	;Anfangsdigit (linkes) des Bildwiederholspeichers in IY
0003			2008H	0E 16	LD C, 16H	;Anzahl der Muster in C 16H
0004	M4:		200AH	16 06	LD D, 0CH	;Anzahl leere Digits in D
0005		SPACE	200CH	3E 00	LD A, 0CH	;Bitmuster für Blank-Digit
0006			200EH	21 50 20	LD HL, 2050H	;Ergebnis auf Speicherplatz ablegen
0007	M1:		2011H	77	LD (HL), A	;Ditgit leer schreiben
0008			2012H	23	INC HL	;Digitzähler heraufzählen
0009			2013H	15	DEC D	;Ereigniszähler für Digits leer herunterzählen
0010			2014H	20 FB	JRNZ M1:	;nächstes Digit
0011		QUEUE	2016H	21 60 20	LD HL, 2060H	;Zeiger auf Anfang Codetabelle
0012			2019H	16 02	LD D, 02H	;Anzahl einzutragender Zeichen
0013	M2:		201BH	7E	LD A, (HL)	;aktuelles Zeichen von Tabelle in A holen
0014			201CH	FD 77	LD (IY), A	;Inhalt von A auf den Bildwiederholspeicher schreiben
0015			201EH	FD 2B	DEC IY	;rechtes Zeichen bezogen auf letzte Position einstellen
0016			2020H	23	INC HL	;Codetabellenzeiger auf nächstes Zeichen
0017			2021H	15	DEC D	;Zeichenzähler herabsetzen
0018			2022H	20 F7	JRNZ M2:	;zwei Zeichen geschrieben?
0019		DISPLAY	2024H	06 40	LD B, 40H	;Anzeigezeit laden
0020	M3:		2026H	CD 83 04	CALL DAK1	;CALL DAK1-Ausgabe Unterprogramm aufrufen
0021			2029H	10 FB	DJNZ M3:	;B decrementieren und relativer Sprung auf M3, wenn nicht Null
0022			202BH	0D	DEC C	;Bildanzahl reduzieren
0023			202CH	20 DF	JRNZ M4:	;nächste Zweiergruppe
0024			202EH	18 DF	LD B, 40H	;Anzeigezeit laden
0025			202FH	76	HALT	;Programmstopp
0026
0027					TABLE:
0028			2050H		ORG 2050H	;Datenadresse organisieren
0029			2050H	38	DEFB 38EH
0030			2051H	2B	DEFB 2BAH
0031			2052H	00	DEFB 00AH

Beispiel für eine kleine Anweisungstabelle in vollständiger Mnemoic-Codierung
