3.3.1  Der elektrische Widerstand history menue Letztmalig dran rumgefummelt: 03.02.08 14:42:54

1. Technisches Prinzip des Schichtwiderstandes
2. Kirchhoff'sche Gesetze der Widerstdandsnertzwerke
3. Formelsammlung zur Widertandsberechnung
4. Typpalette
 5. Potentiometer
6. Spezialwiderstände
7. Spannungsteilerprinzip und Spannungsteiler mit Widerständen

die Elektronikseiten

Logo für den elektrischen Widerstand

begrenzt verwendbar - selbst aufpassen, ab welcher Stelle es Blödsinn wird ;-)

Wissen für Fortgeschrittene der Informatik

Informatik-Profi-Wissen
1. Das Widerstandsprinzip history menue scroll up

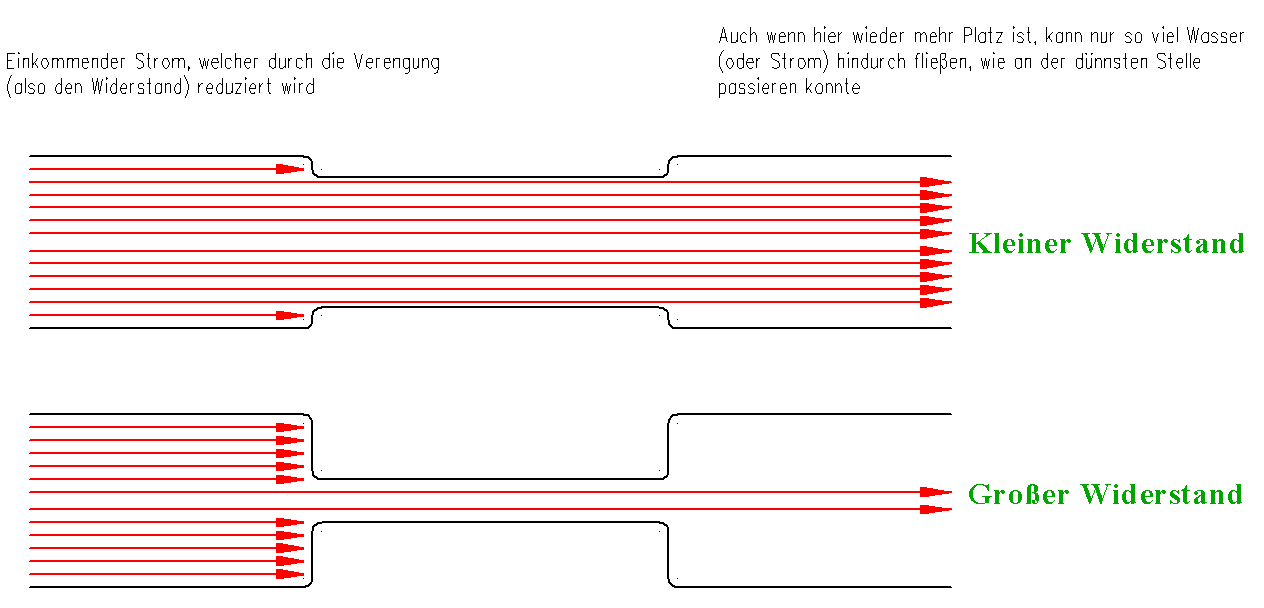

Das Widerstandsprinzip
2. Kirchhoff'sche Gesetze history menue scroll up

3. Formelsammlung zur Widerstandsberechnung history menue scroll up

4. Typpalette und Kennung von Widerständen history menue scroll up

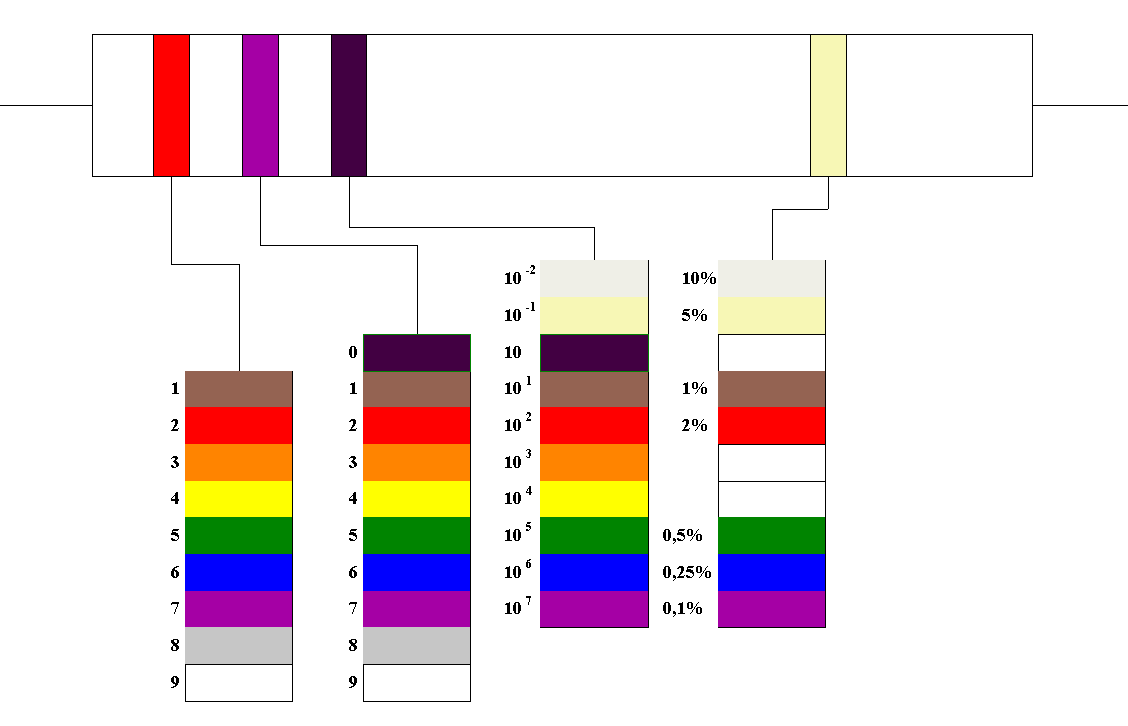

Hinweis: Den Toleranzring erkennt man daran, dass er etwas abgesetzt angebracht ist

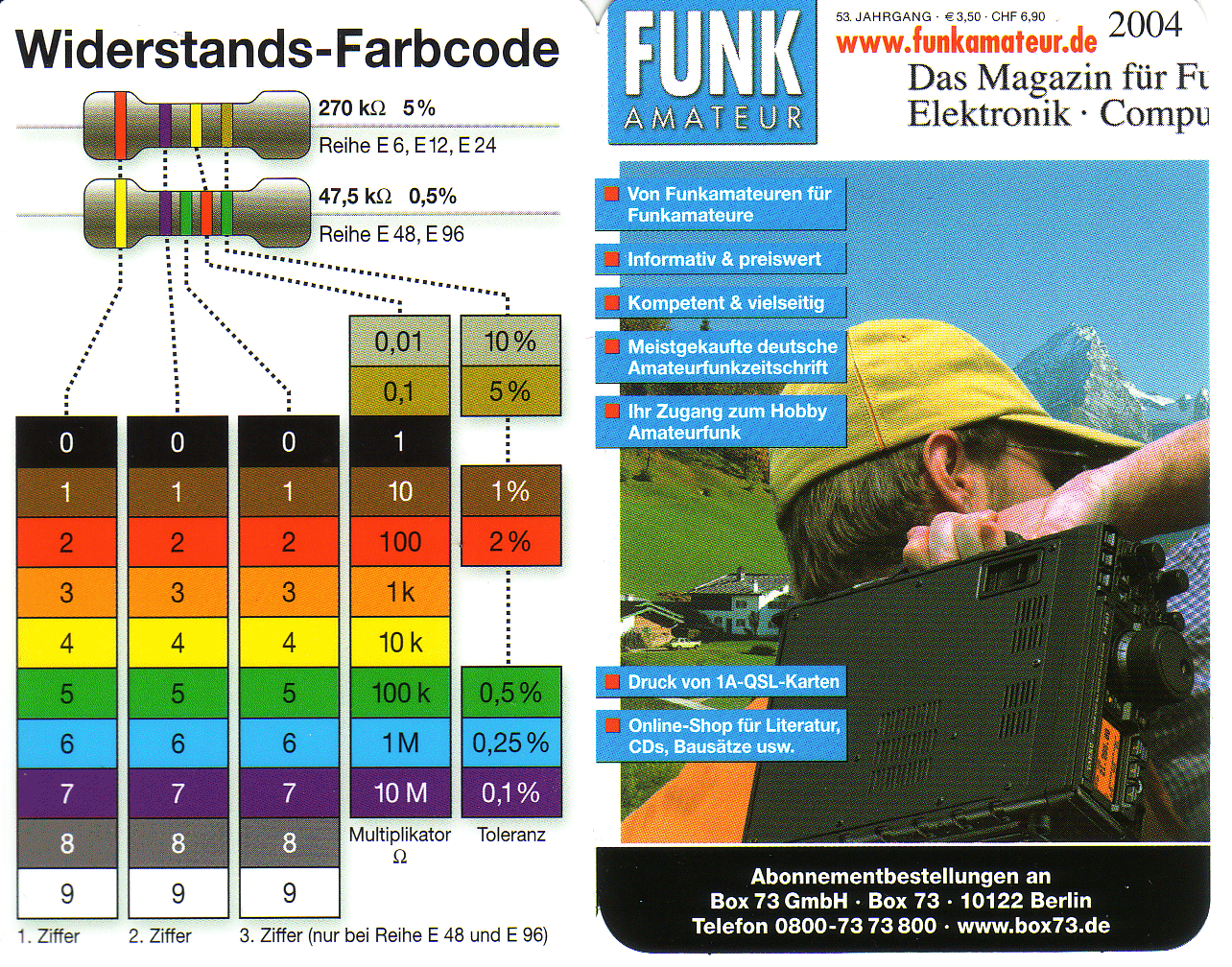

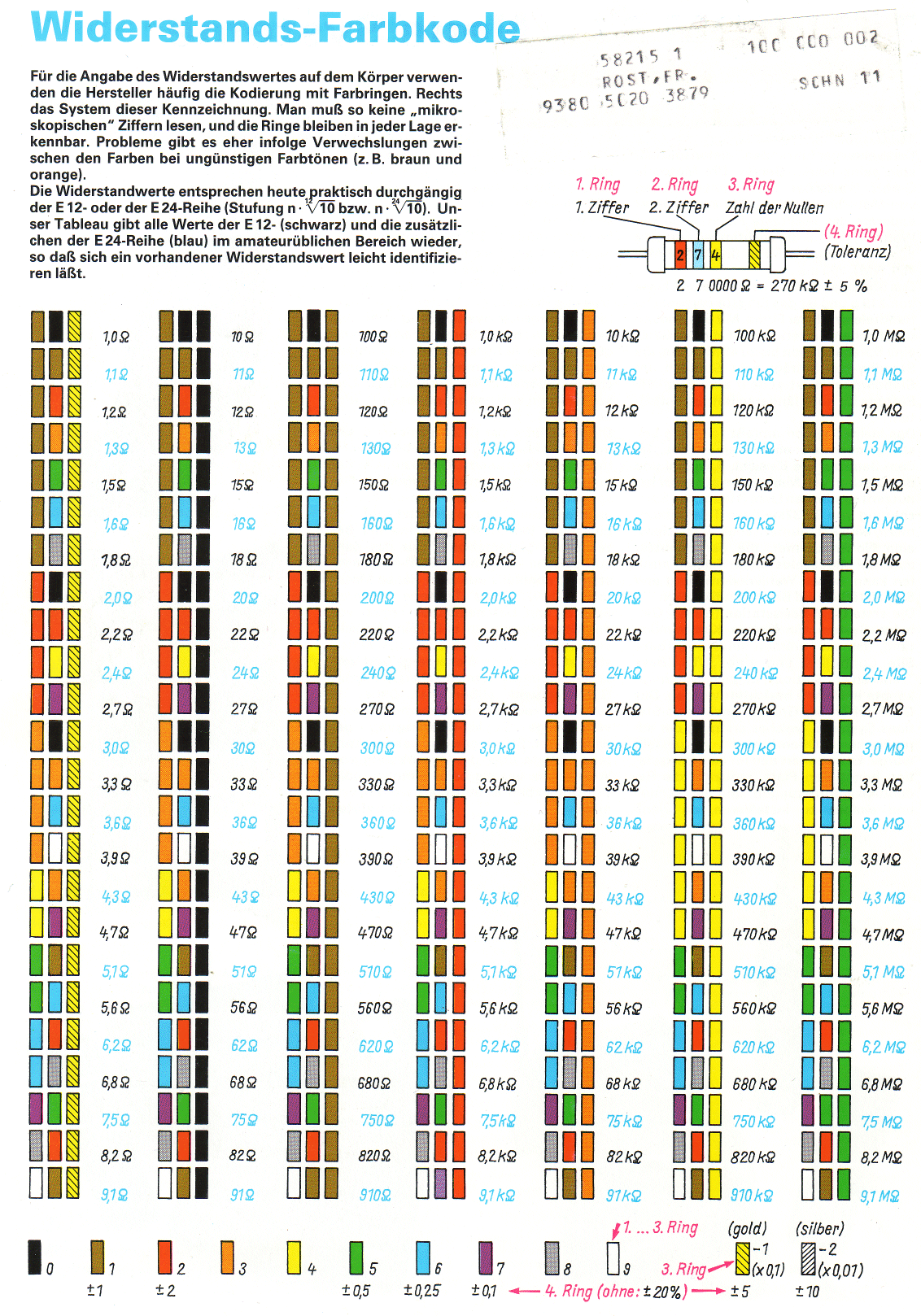

Widerstands-Farbcodetabell
Einer Zehner Hunderter Kilo 10 Kilo 100 Kilo Meg
1 10 100 1 k 10 k 100 k 1 M
1,1 11 110 1,1 k 11 k 110 k 1,1 M
1,2 12 120 1,2 k 12 k 120 k 1,2 M
1,3 13 130 1,3 k 13 k 130 k 1,3 M
        14 k
1,5 15 150 1,5 k 15 k 150 k 1,5 M
1,6 16 160 1,6 k 16 k 160 k 1,6 M
1,8 18 180 1,8 k 18 k 180 k 1,8 M
          191 k
2,0 20 200 2,0 k 20 k 200 k 2,0 M
2,2 22 220 2,2 k 22 k 220 k 2,2 M
2,4 24 240 2,4 k 24 k 240 k 2,4 M
2,7 27 270 2,7 k 27 k 270 k 2,7 M
3,0 30 300 3,0 k 30 k 300 k 3,0 M
3,3 33 330 3,3 k 33 k 330 k 3,3 M
3,6 36 360 3,6 k 36 k 360 k 3,6 M
3,9 39 390 3,9 k 39 k 390 k 3,9 M
4,3 43 430 4,3 k 43 k 430 k 4,3 M
4,7 47 470 4,7 k 47 k 470 k 4,7 M
5,1 51 510 5,1 k 51 k 510 k 5,1 M
5,6 56 560 5,6 k 56 k 560 k 5,6 M
6,2 62 620 6,2 k 62 k 620 k 6,2 M
6,8 68 680 6,8 k 68 k 680 k 6,8 M
7,5 75 750 7,5 k 75 k 750 k 7,5 M
  80,5
8,2 82 820 8,2 k 82 k 820 k 8,2 M
9,1 91   9,1 k 91 k 910 k 9,1 M
    920

Widerstands-Werte - ein klassisches Beispiel geometrischer Reihen
es gibt also insgesamt nur 171 Widerstands-Grundtypen zumindest was die Werte betrifft
ergeben sich bei Widerstandsberechnungen Zwischenwerte, so ist der nächstgelegene Wert zu wählen (Toleranzklassen sind natürlich zu beachten)
werden Zwischenwerte benötigt ist der Feinabgleich einer Schaltung über Widerstand notwendig, so kommen Potentiometer zum Einsatz

besser kann man Ringcodierte Kohleschichtwiderstände nicht zusammenfassen ;-) Quelle: Funkamteur Heft 1/1992 Umschlagseite
