Karnaugh
Für y0:
Für y1:

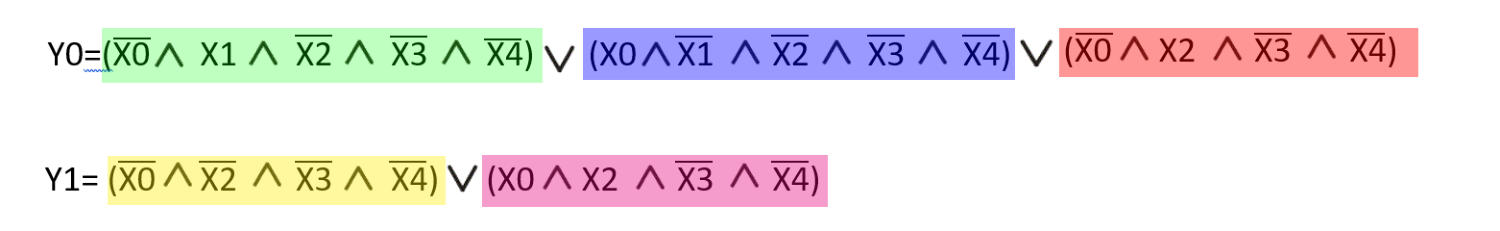

Durch Anwenden des Karnaugh Verfahren ergibt sich nun folgende Logik:

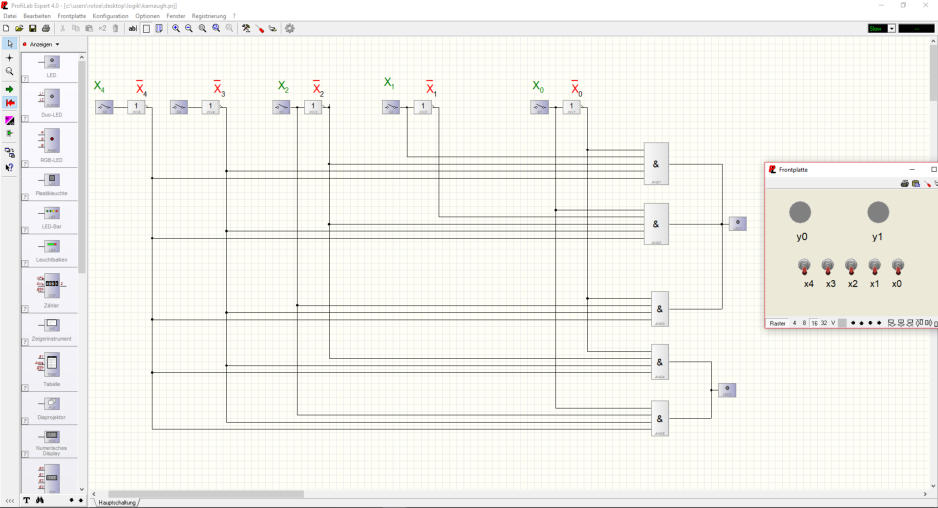

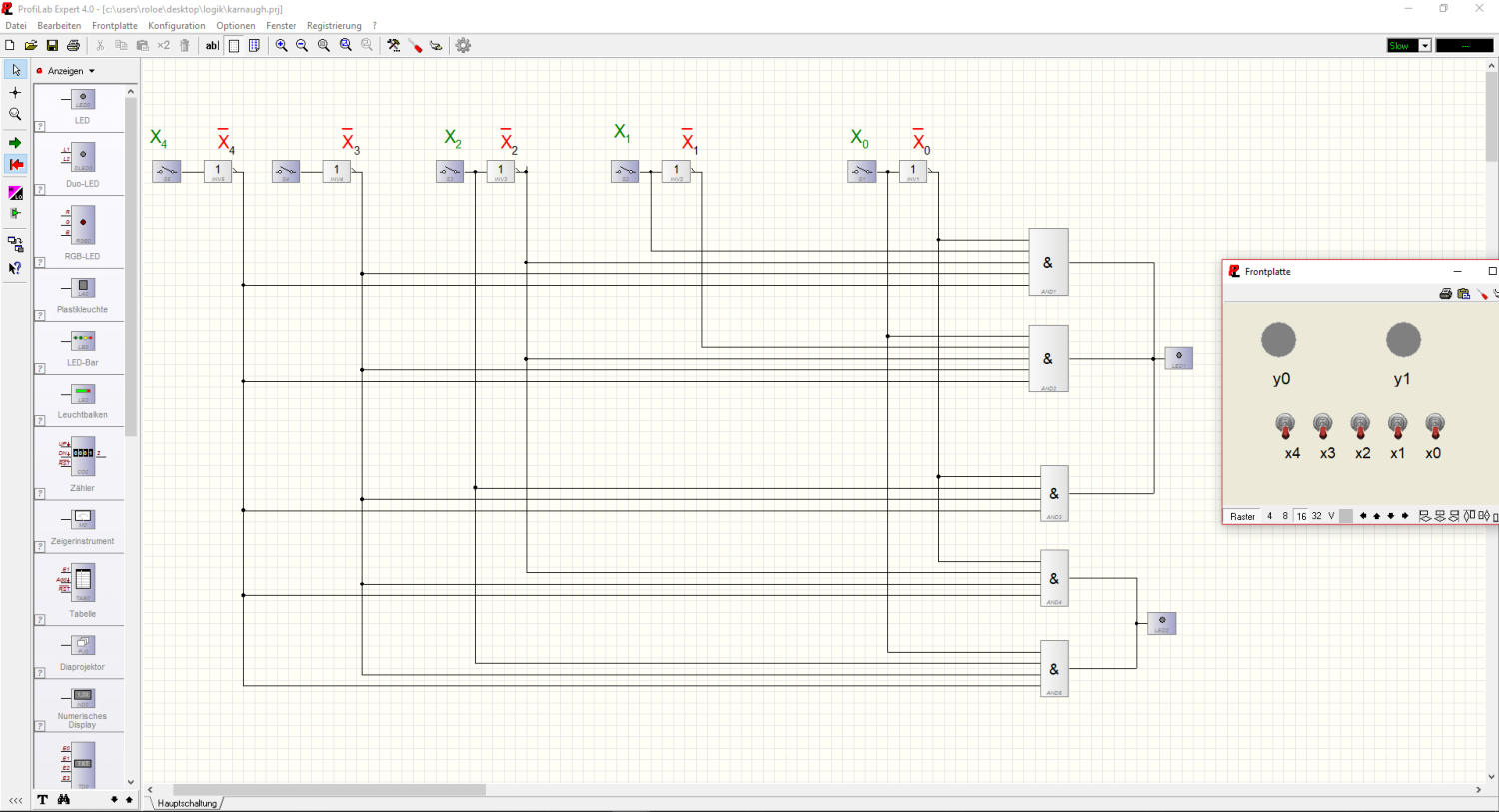

Diese Logik habe ich nun mit Profilab realisiert. Da meine Logik mit Profilab funktionierte, wusste ich, dass mir bei der Vereinfachung gemäß Karnaugh
kein Fehler unterlaufen ist.
Karnaugh-Schaltung zum Download als ProfiLab Datei: Hier klicken

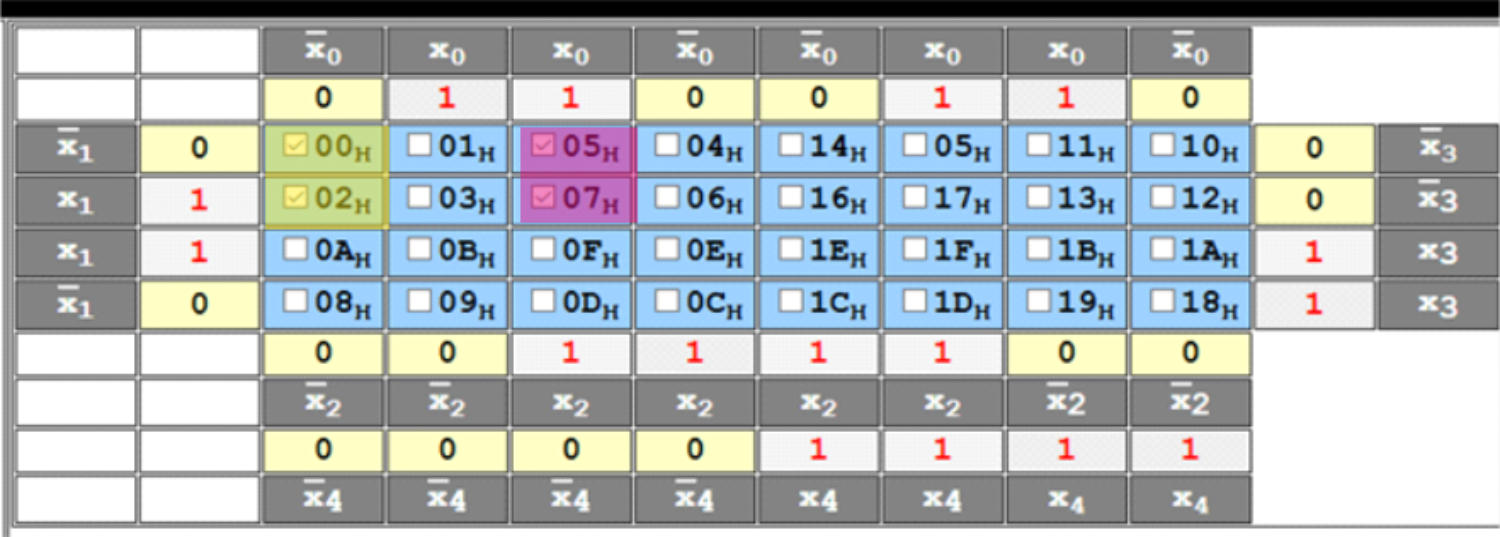

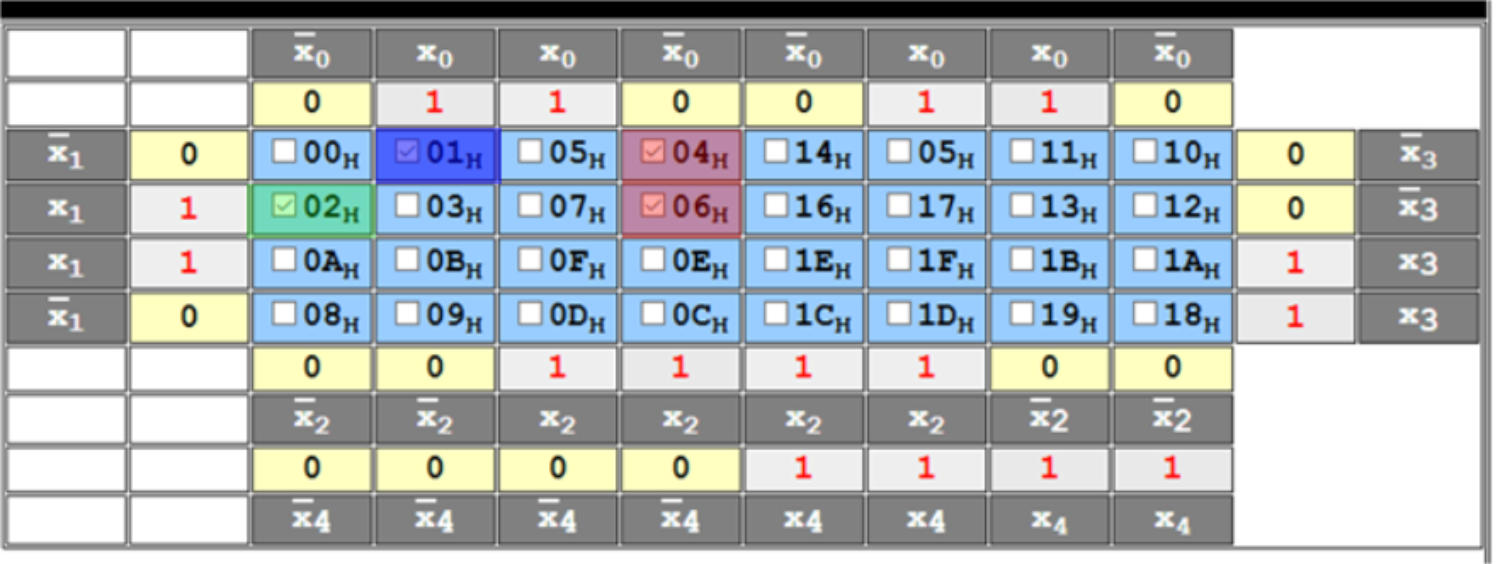

Meine vorher festgelegte Logik habe ich nun in die gegebenen Karnaugh-Tafeln eingetragen. Daraus sind folgende Tafeln entstanden:
