My own ENIGMA from Bletchley Park ENIGMA-E

Letztmalig dran rumgefummelt: 19.09.11 18:48:44

	Findige Elektroniker aus Holland und England haben sich hingesetzt, und einen Microcontroller dazu überredet, die ENIGMA nachzubilden. Dabei hat man sich auf die Standardmaschinen M3 und M4 bei Heer und Marine bezogen, wobei zu beachten ist, dass die Schlüsselbildung der Marine M4-ENIGMA noch etwas komplexer war und von Bletchley-Park nicht dokumentiert wird :-(
	1. Du willst ENIGMA? Du bekommst ENIGMA!   2. Aufbau einer elektronischen ENIGMA   3. Test und häufig benutzte Programmierzyklen   4. Jumper-Settings und Einstellungen   5. Factory Default Settings   6. Coding and Decoding Your First Radio-Telegram   7. Fotos von E-0522   8. Weblinks zu ENIGMA-E   9. Verwandte Themen
	elektronischer ENIGMA-Bausatz in limitierter Auflage aus Bletchley Park ... ich hab' die Nummer E 0522 ;-)
	Word-Dokument zur ENIGMA
	ENIGMA E mit der Serien-Nummer E0522 Arbeitsstand ist der 8.7.06 Gesamtansicht - funktionstüchtig aufgebaut Eingabe- und Lampenfeld - unten extra: das Steckbrett das Steckbrett solo das Lampenfeld solo das "Walzenfeld" solo ... die elektronische Seite funktioniert ab diesem Zeitpunkt vollständig ;-)

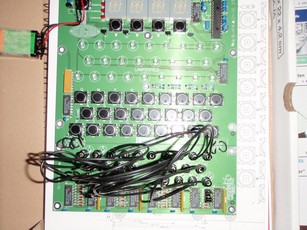

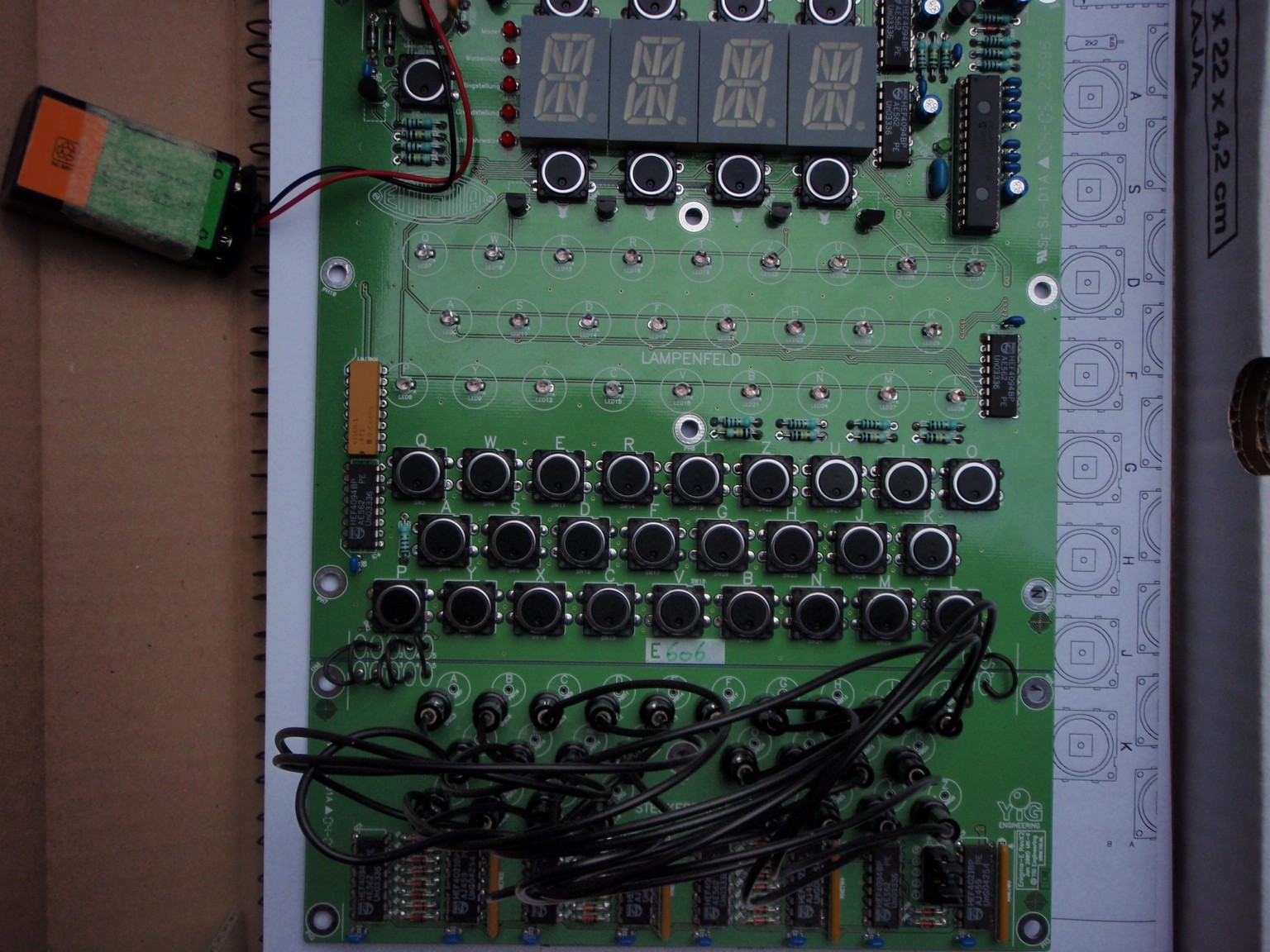

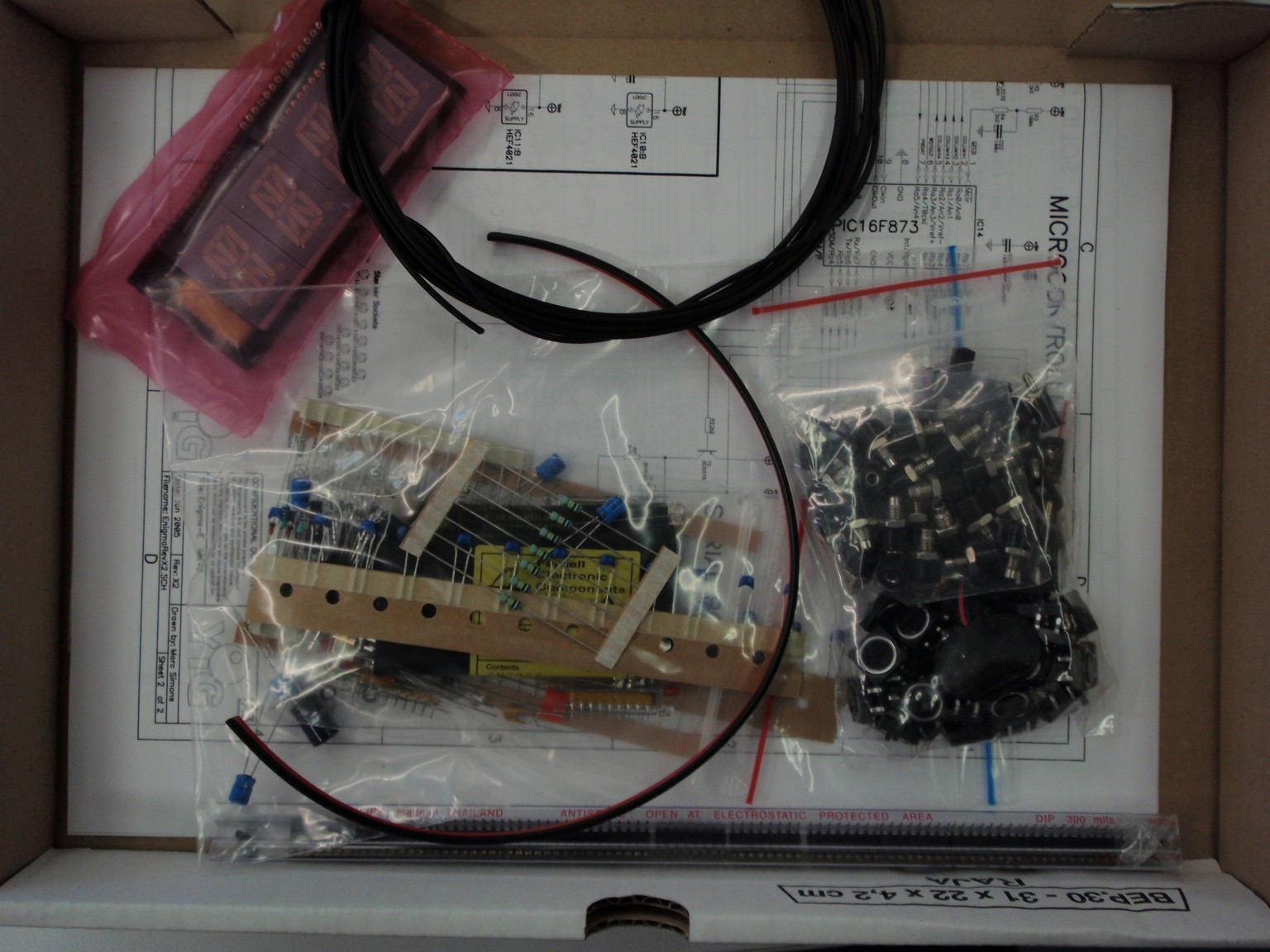

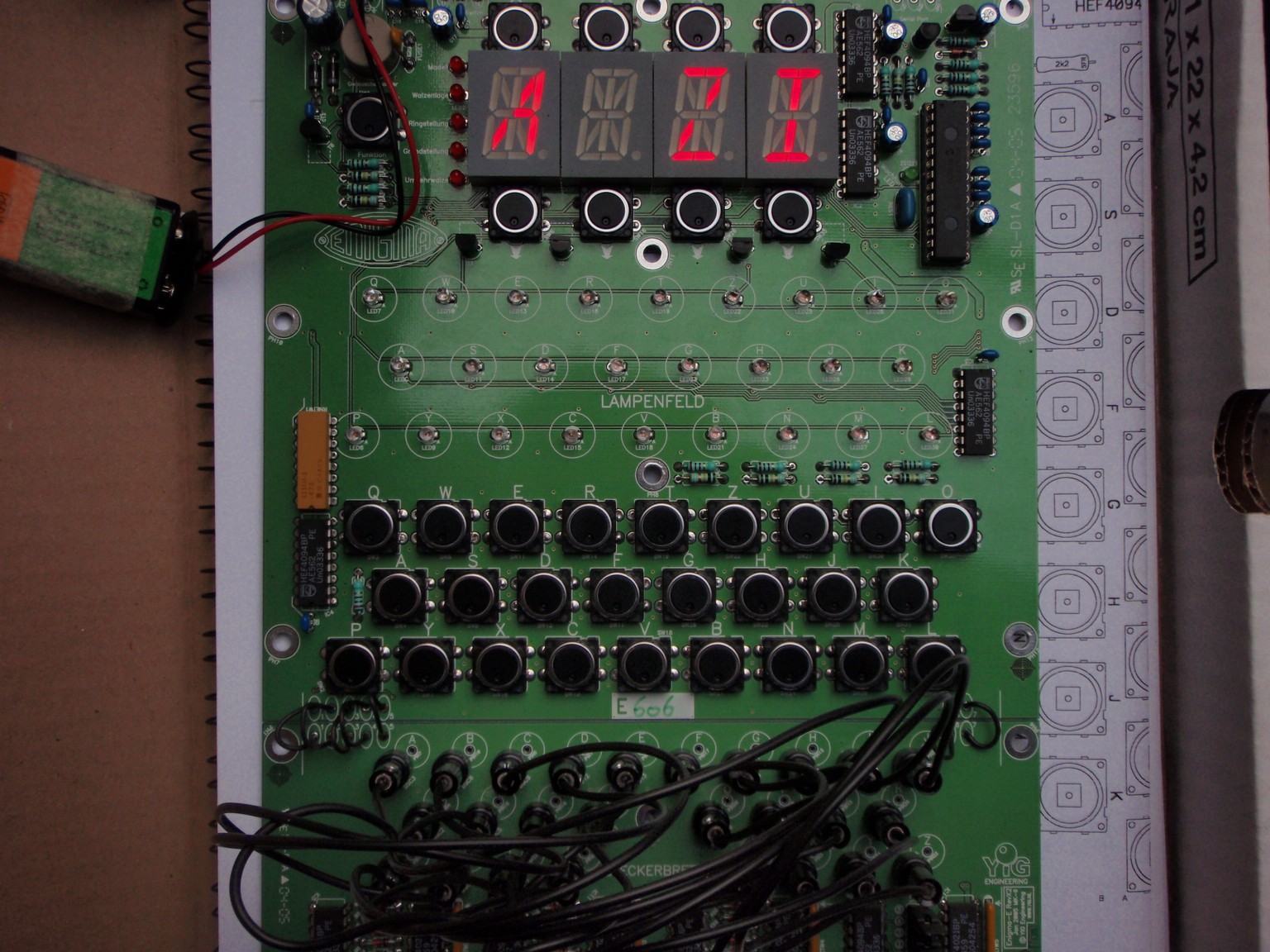

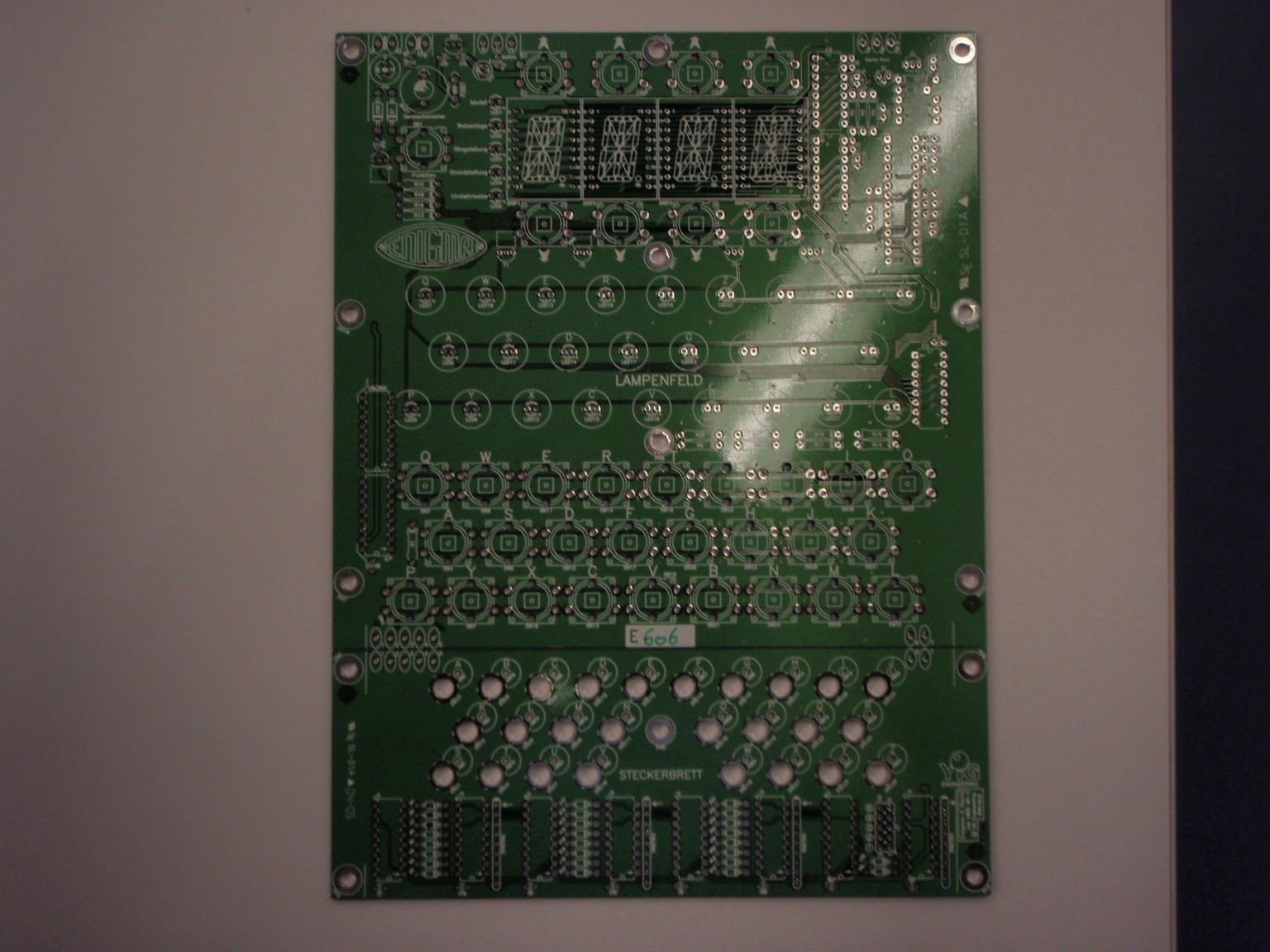

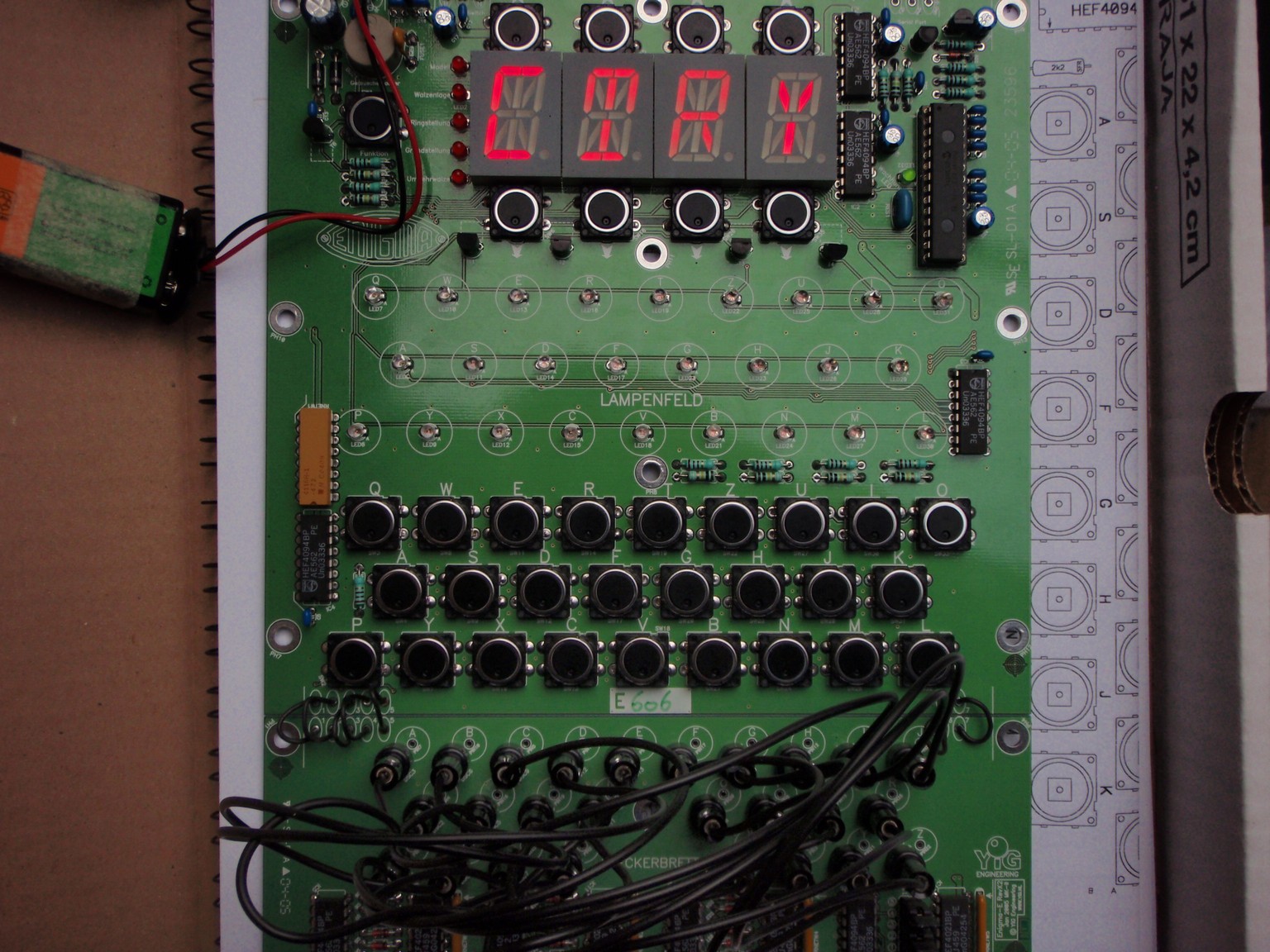

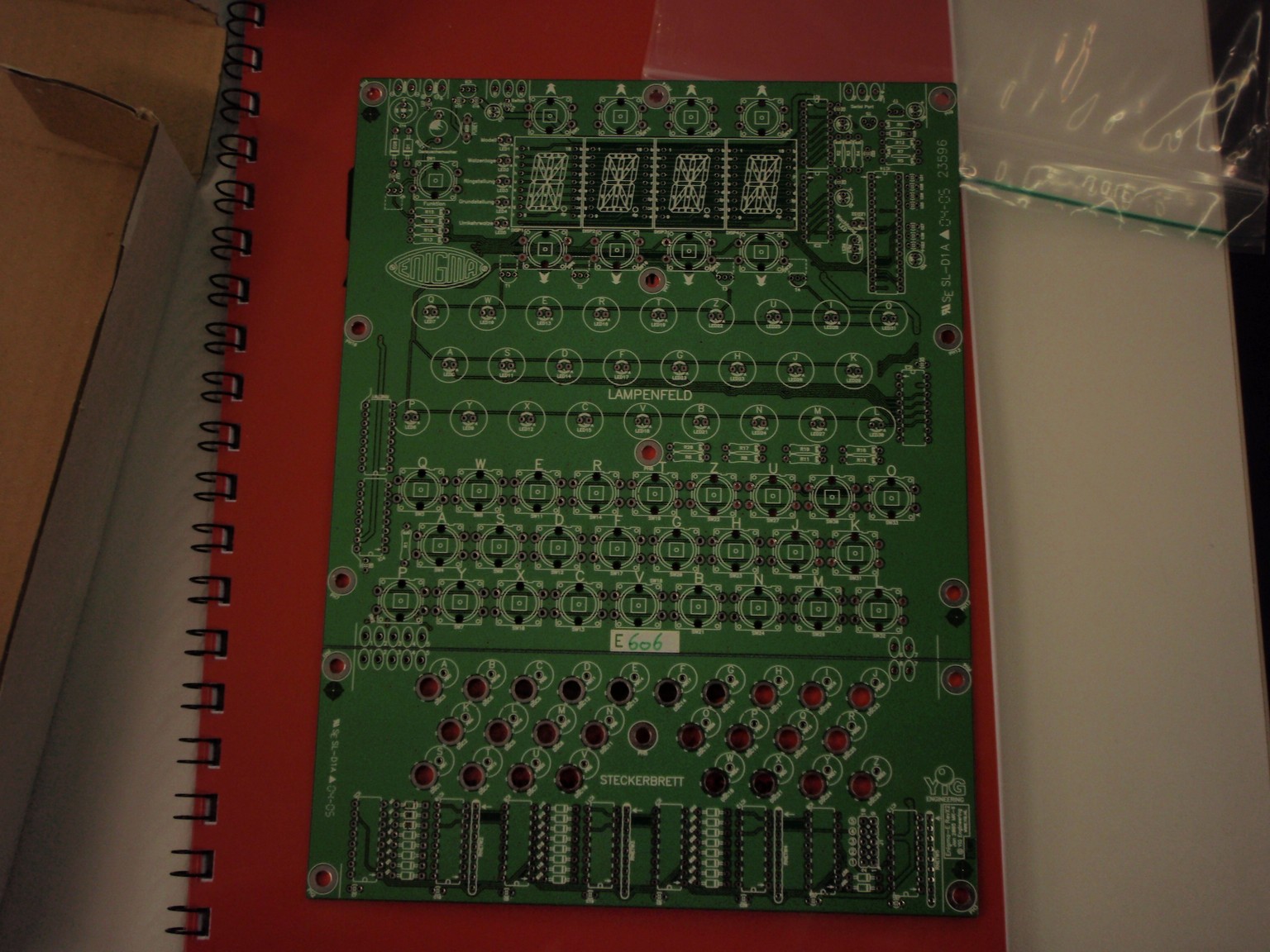

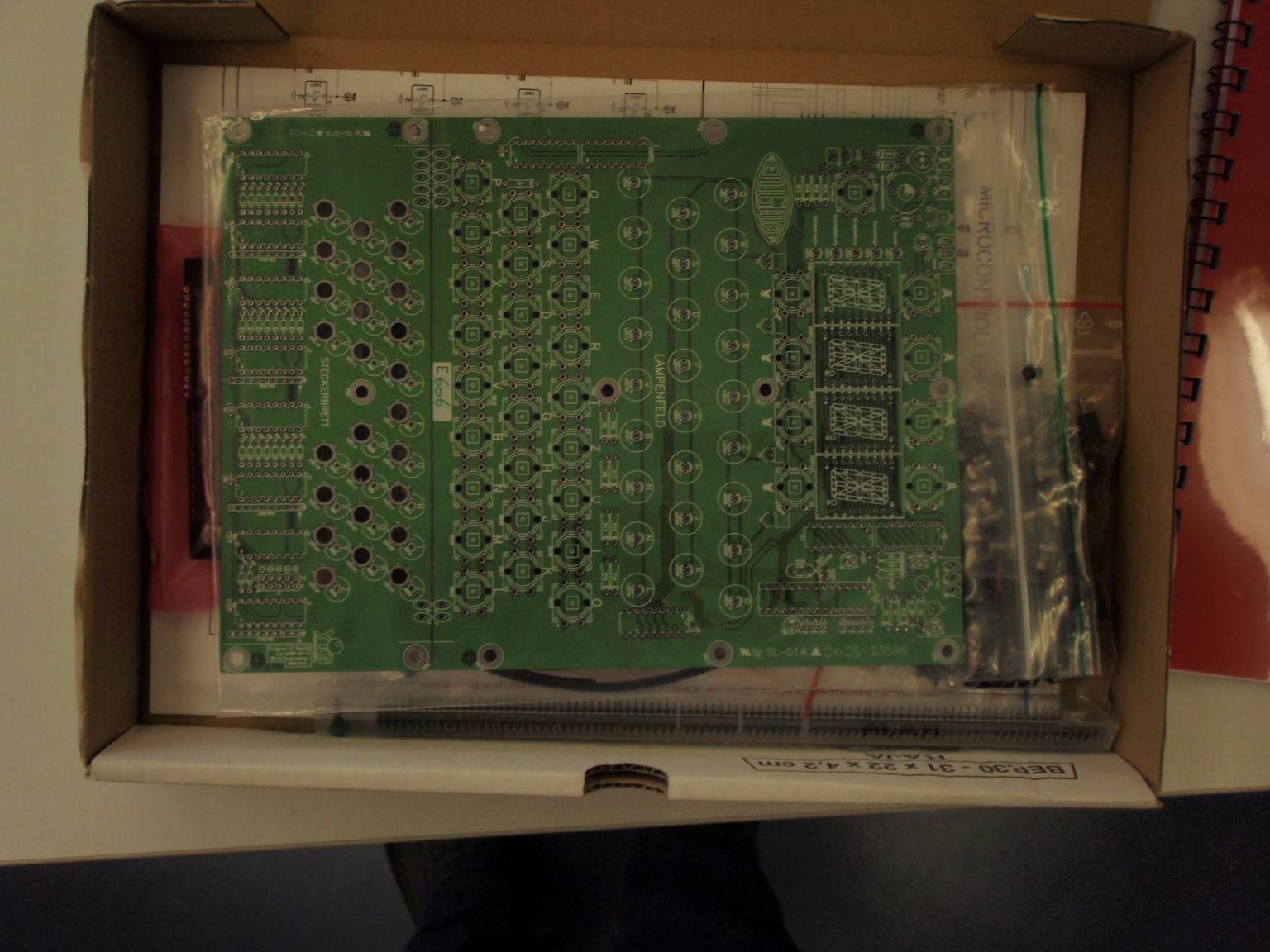

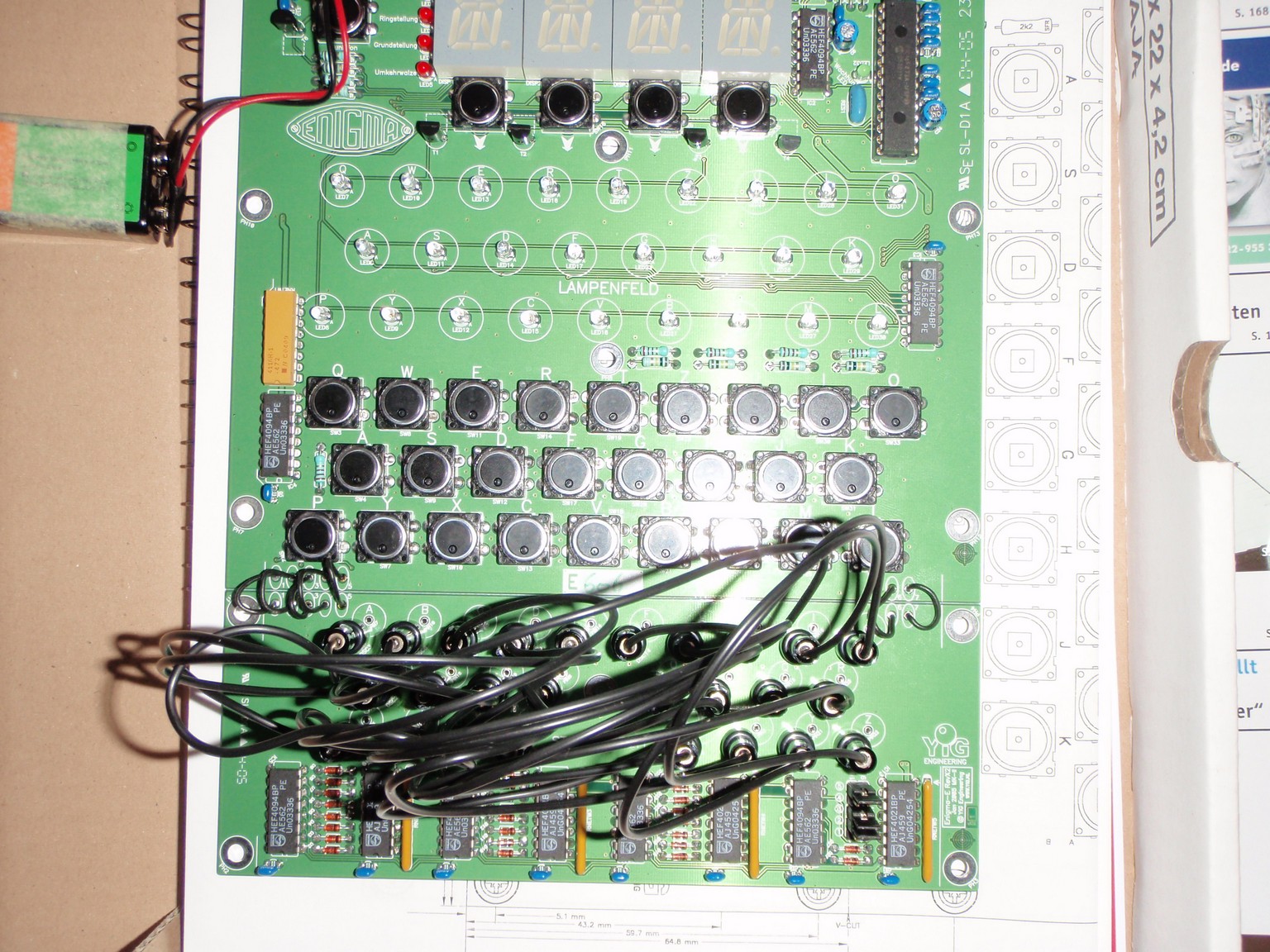

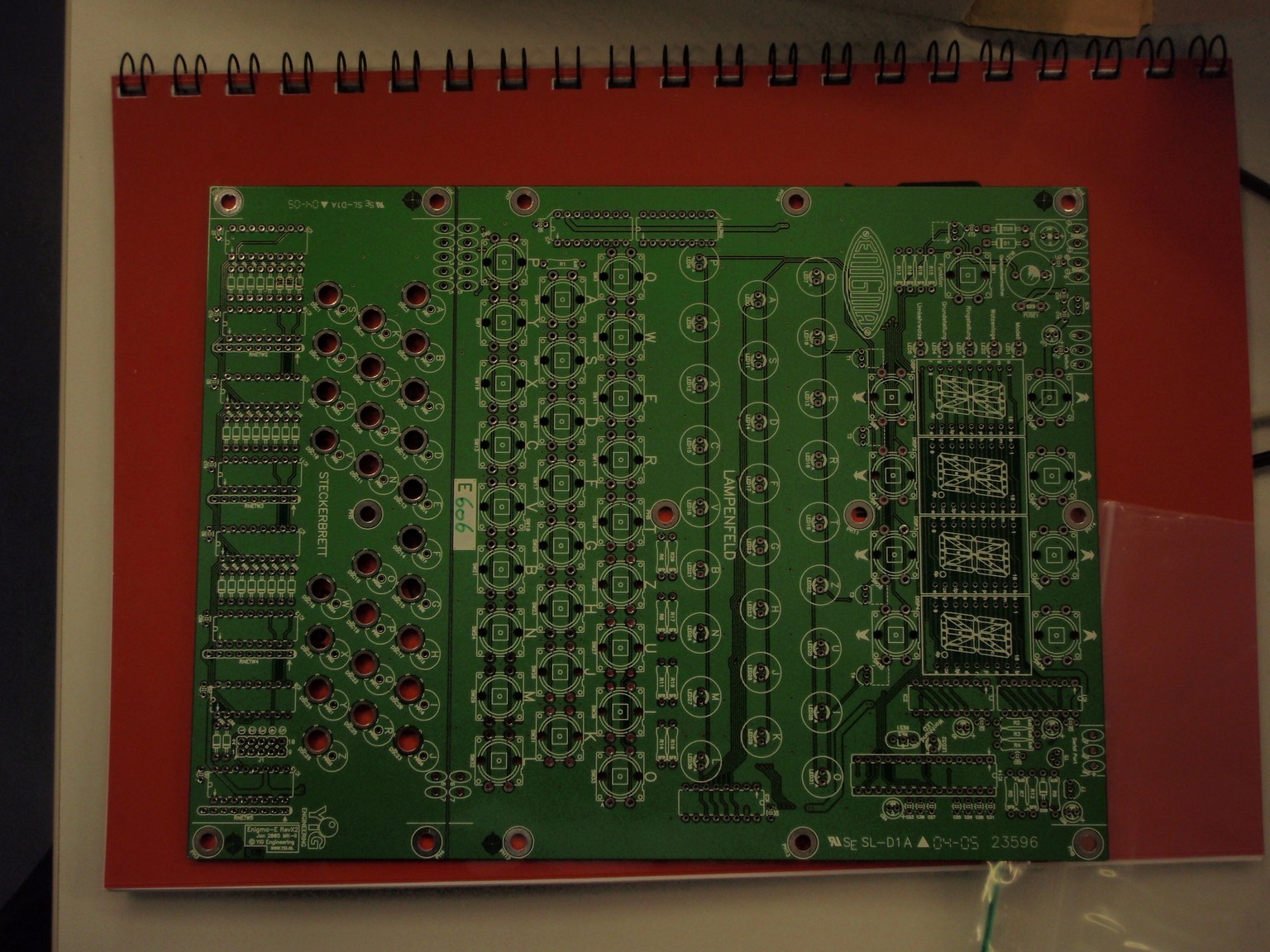

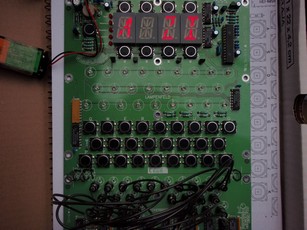

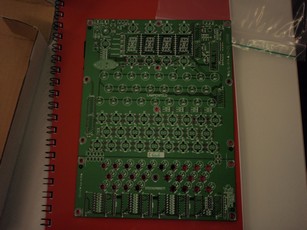

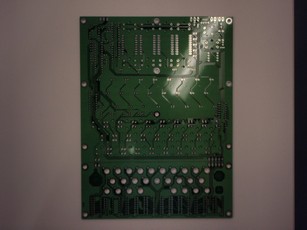

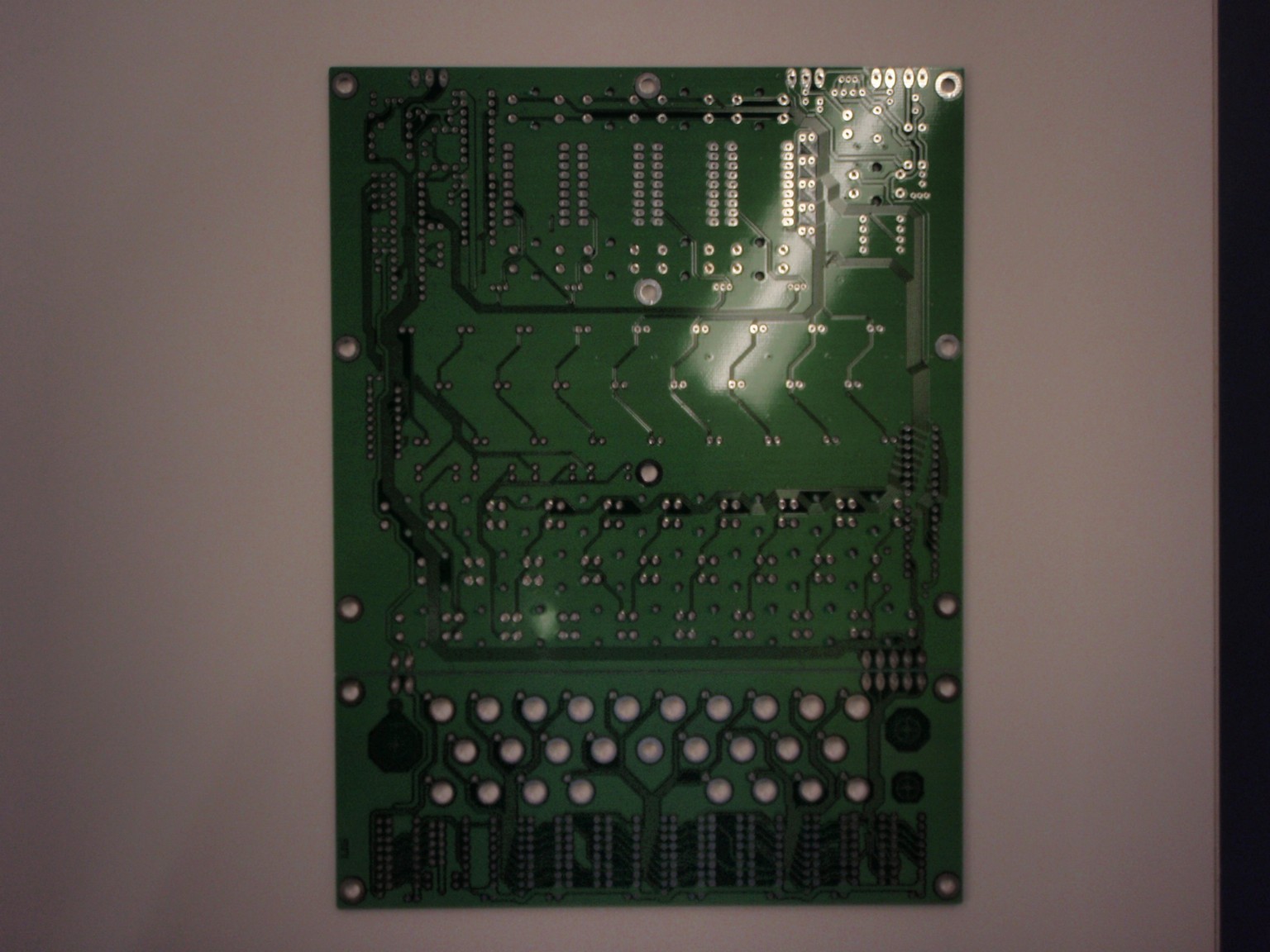

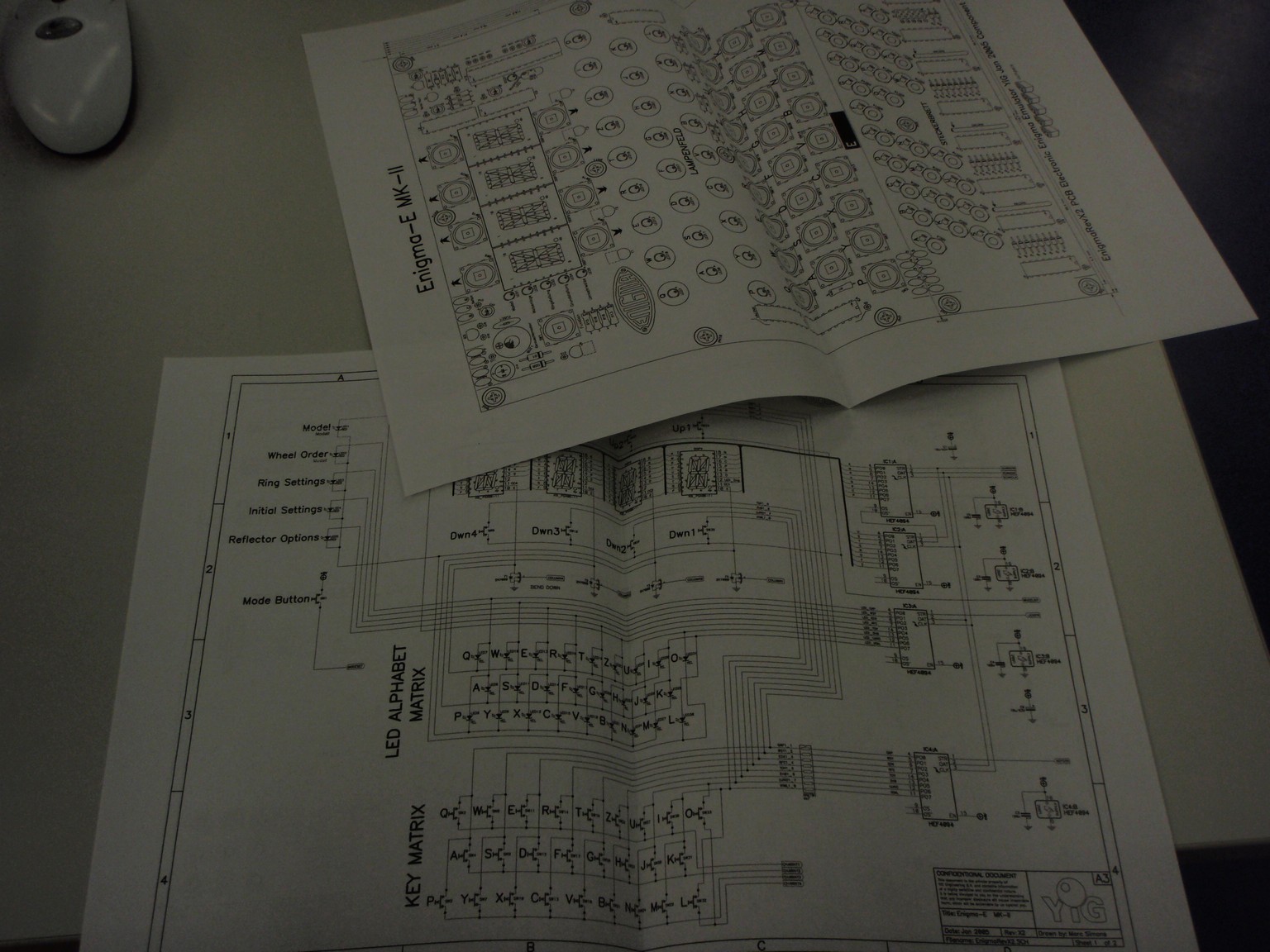

	ENIGMA E mit der Serien-Nummer E0606 Arbeitsstand ist der 19.2. bzw. 23.2.09 - die gehört Andreas aus Bautzen - ans Zusammenlöten hat er sich aber nicht gewagt - da müssen Spezis ran ;-) ehe alles beginnt ... Handbuch Leiterplattensystem Leiterplattensystem sehr feine Platine - die macht das Arbeiten leicht Bauteile sowie Schalt- und Bestückungspläne Schalt- und Bestückungspläne fertig gelötet in zwei Tagen fertig gelötet in zwei Tagen Funktionstest zu Hause - da hatte sie aber schon "Hallo" gesagt ... etwas "verblitzt" - aber historisch wichtig nun auch mit Steckbrett die Leiterplatten sind noch nicht getrennt ... und sehr schön kann das "Multiplexen" sehen! ... die elektronische Seite funktioniert ab diesem Zeitpunkt vollständig ;-)

1. Du willst ENIGMA? - Du bekommst ENIGMA!

	Allerdings nur in limitierter Auflage und als ENIGMA-E, wobei nur wenige Exemplare monatlich über den Ladentisch (bzw. den Web-Shop) von Bletchley-Park gehen. Jedes Exemplar wird mit einer Nummer versehen und sollte registriert werden.
	Dear Rost Frank Thank you for registering for Bletchley Park Shop. Please find your login details below. Username: ich@firlefanz.de Password: XXxxXXxxXX Click here to login and start shopping http://www.bletchleypark.org.uk/shop/ Once you have logged in, you may edit your profile and change your password. Regards Bletchley Park shop@bletchleypark.org.uk
	Thank you Your transaction has been processed on behalf of Bletchley Park Company Ltd. Transaction details: Transaction for the value of: GBP 144.99 Description: From: Bletchley Park Company Ltd Merchant's cart ID: XXXX Authorisation Date/Time: 16/Nov/2005 10:09:00 Transaction ID: 142995528 This is not a tax receipt. If you have a query about your order This confirmation only indicates that your transaction has been processed successfully. It does not indicate that your order has been accepted. It is the responsibility of Bletchley Park Company Ltd to confirm that your order has been accepted, and to deliver any goods or services you have ordered. If you have any questions about your order (including refunds, delivery status, wanting to cancel your order), please email Bletchley Park Company Ltd at: shop@bletchleypark.org.uk, with the transaction details listed above. Thank you for shopping with Bletchley Park Company Ltd
	Dear Rost Frank IMPORTANT. Please note that Bletchley Park is now closed for the Winter months and will re-open to Heritage visitors from 1st April 2006. Thank you for purchasing the following item/s from Bletchley Park Shop. 1 x Enigma-E = £119.99. Donation: £5.00 Shipping: £20.00 Grand Total = £144.99 These will be delivered to the following address. strasse nummer 09557 Floeha Germany Floeha 09557 Please note: if you have ordered tickets these will not be delivered to you. Please bring this email order confirmation with you when you visit us and your tickets will be issued on arrival. If you have any enquiries regarding this order, please contact Bletchley Park Shop<shop@bletchleypark.org.uk> or telephone +44 (0) 1908 639712. Regards Bletchley Park shop@bletchleypark.org.uk
	Dear Frank Rost, Thanks for registering your Enigma-E Building kit with serial number E0522. We hope you will enjoy it as much as we did when designing it. You've been added to the mailing list and you will receive our Enigma-E news bulletins. Please visit the website http://www.xat.nl/enigma-e/ frequently as we will be updating it regularly with news, events, updates to the manual, photographs, hits, tips and much more. If you want to discuss Enigma-E related issues, you may want to subscribe to the Enigma-E support group at Yahoo. A link to this SmartGroup is available via the website. If you have any difficulty subscribing to this group, you may contact the group moderator, Martin Beekhuis, at martin_beekhuis@yahoo.com If you need any assistence when trying to get your Enigma-E to work, or if you need additional information, please do not hesitate to contact us directly at our e-mail address: enigma-e@xat.nl Should you decide to build a case for your Enigma-E, we would appreciate it if you could send use some photographs of it. We could then put them on the website to show it to other (potential) users. Best regards, -- Paul Reuvers & Marc Simons Enigma-E Development Team The Netherlands

2. Aufbau der elektronischen ENIGMA (ENIGMA-E)

	Berühmtheit erlangte die ENIGMA wegen des ständigen Wettlaufs zwischen Verschlüsseln und Entschlüsseln der Funksprüche der Deutschen Truppen während des II. Weltkrieges. Mit kriegsentscheidend war, das auf deutscher Seite nicht bekannt war, dass in England der Nachrichtentext oft mit Stundenfrist später mit gelesen wurde.

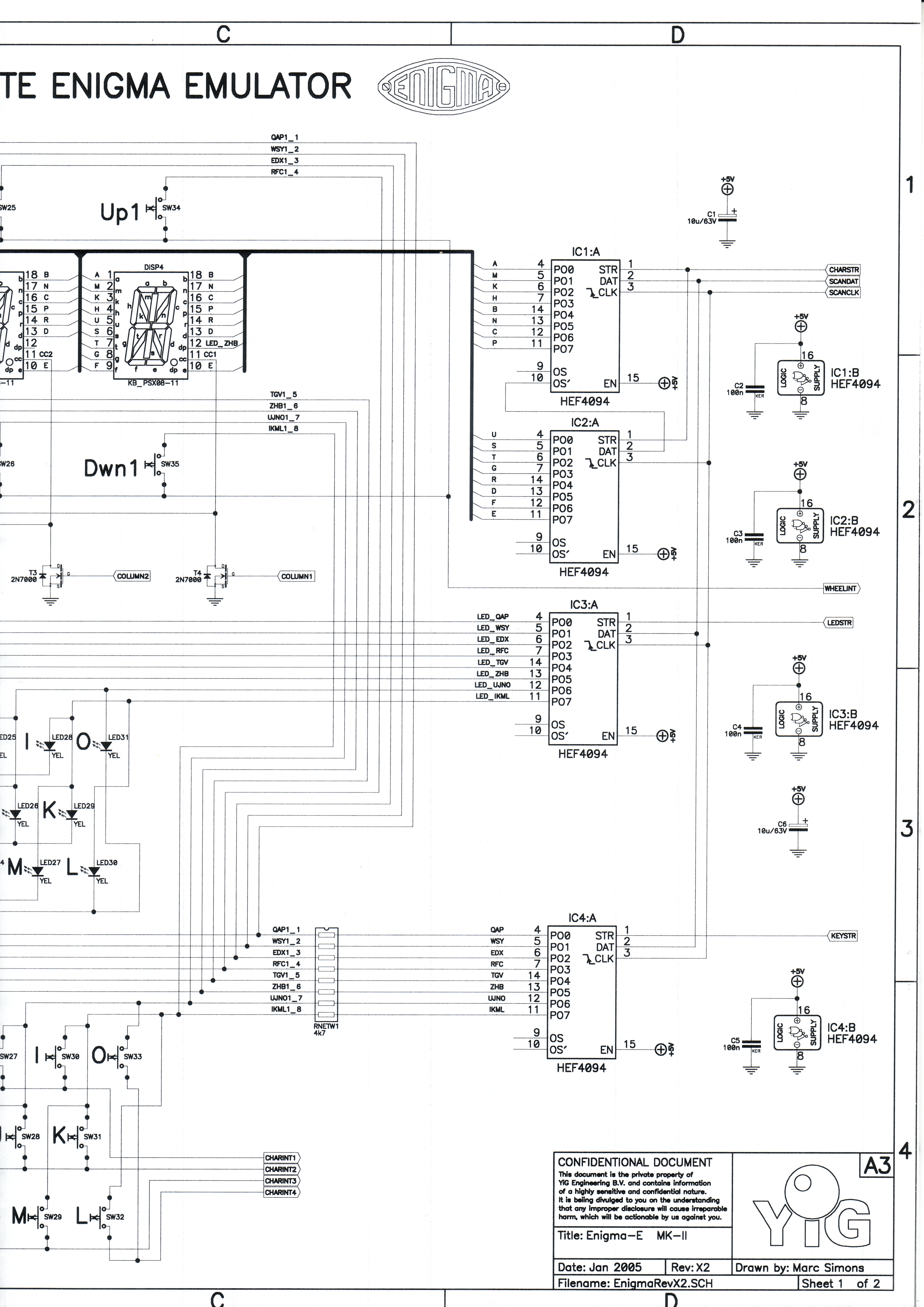

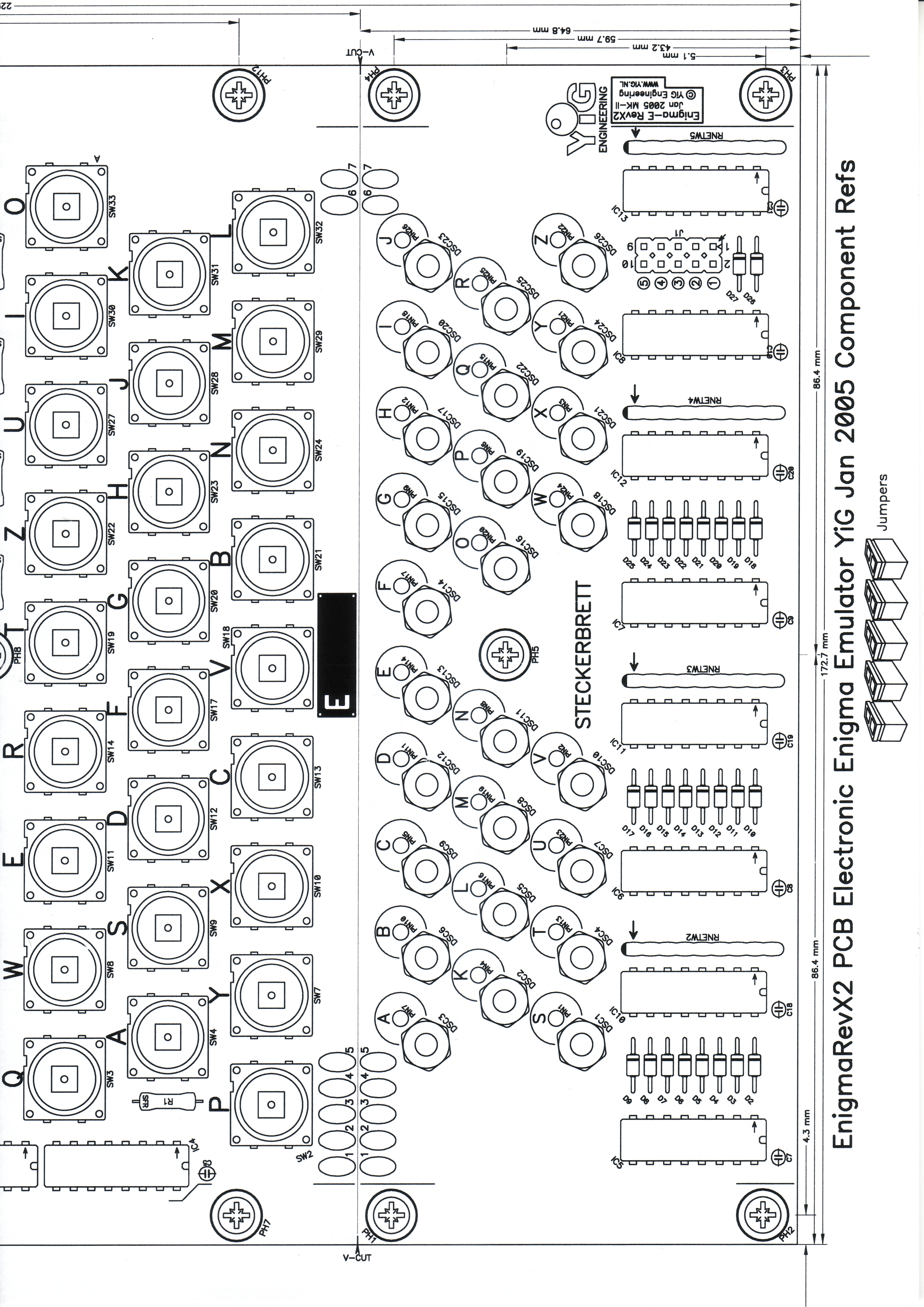

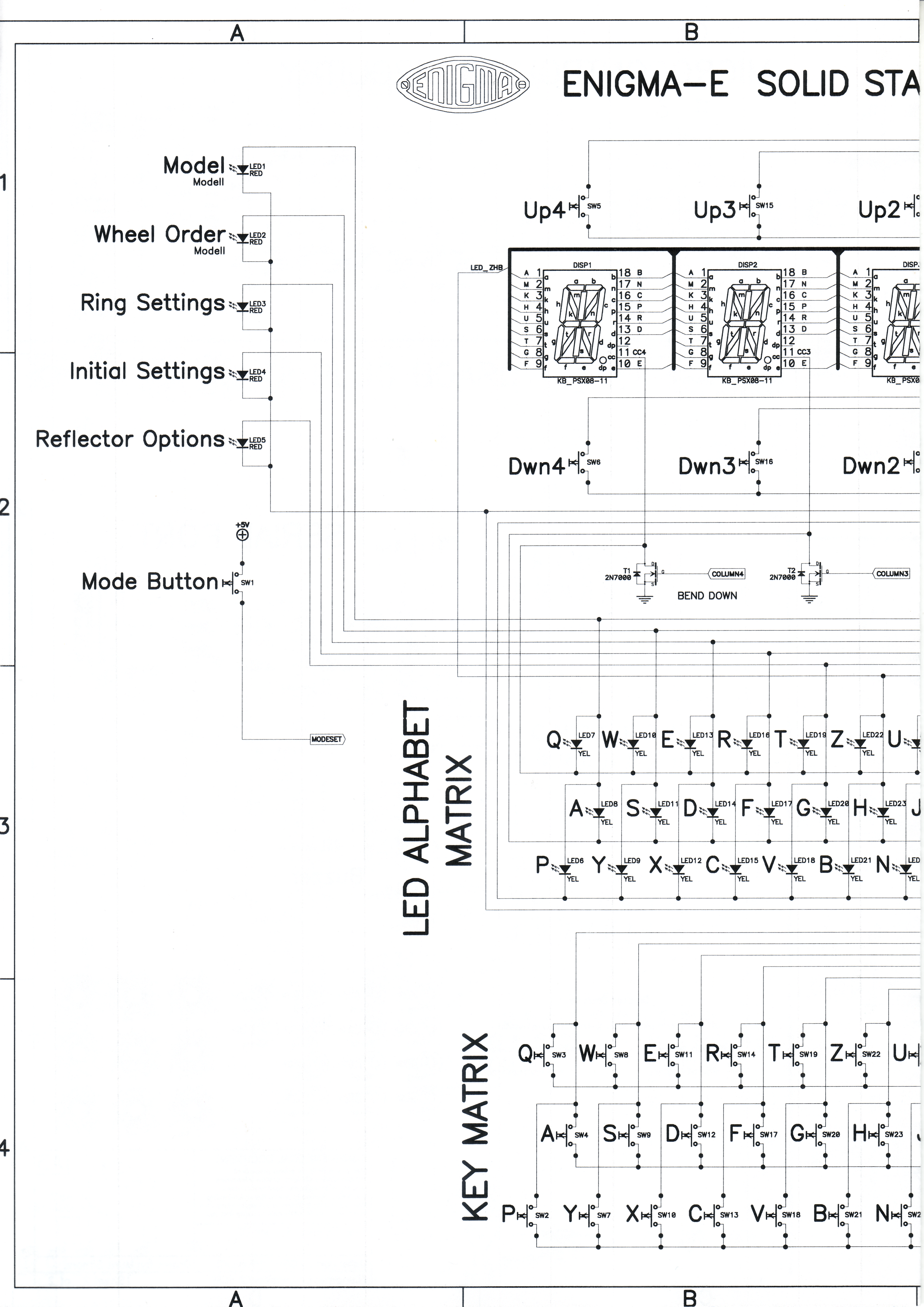

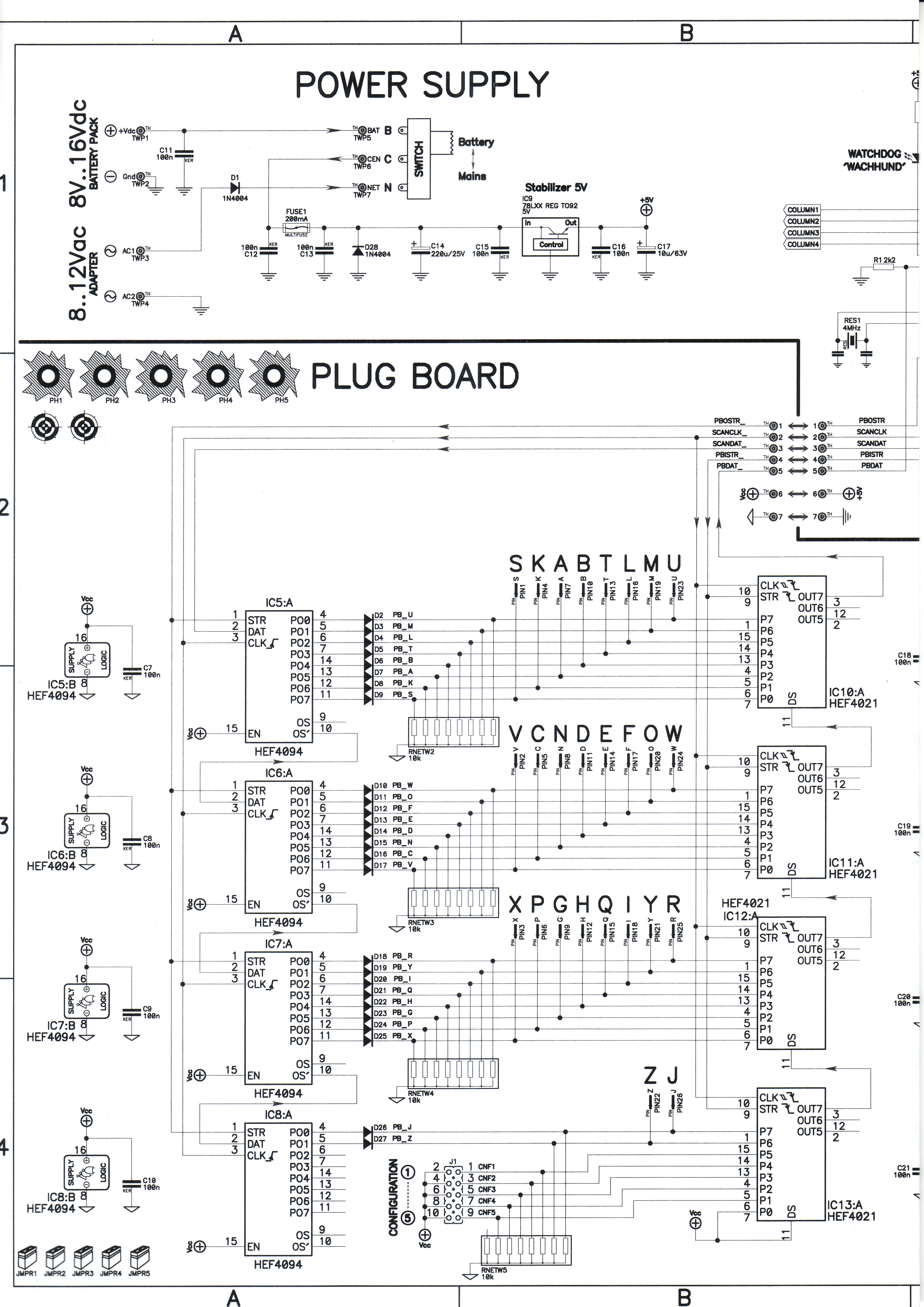

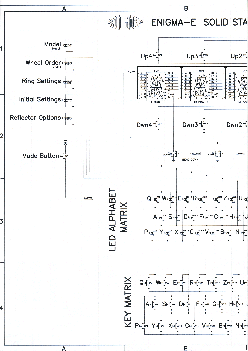

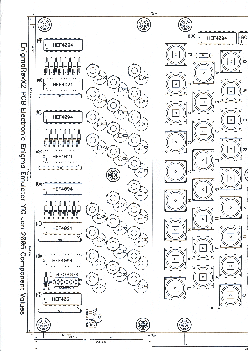

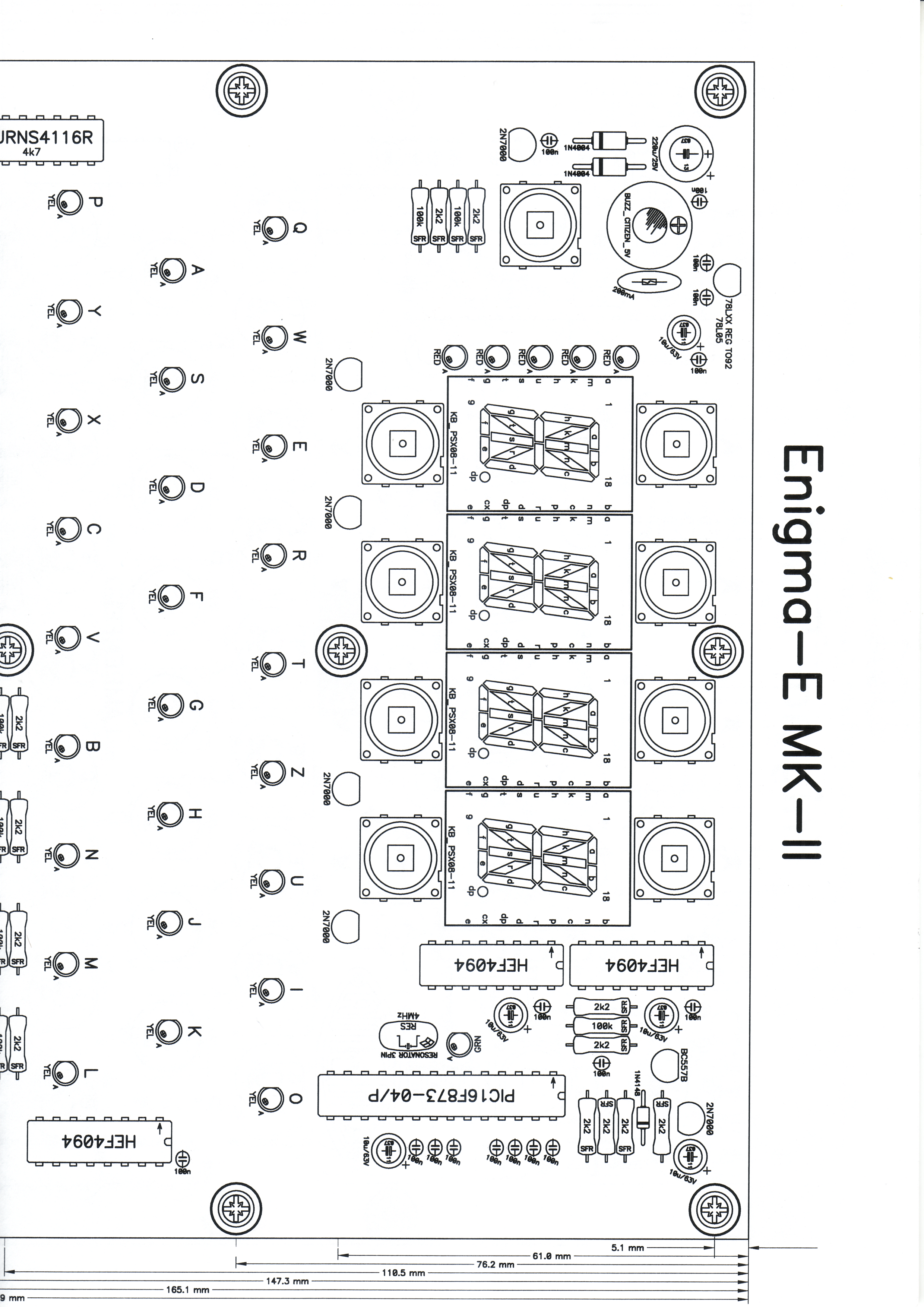

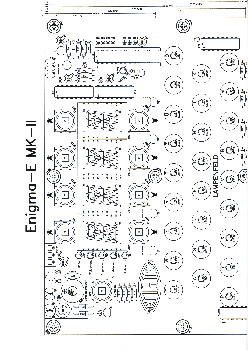

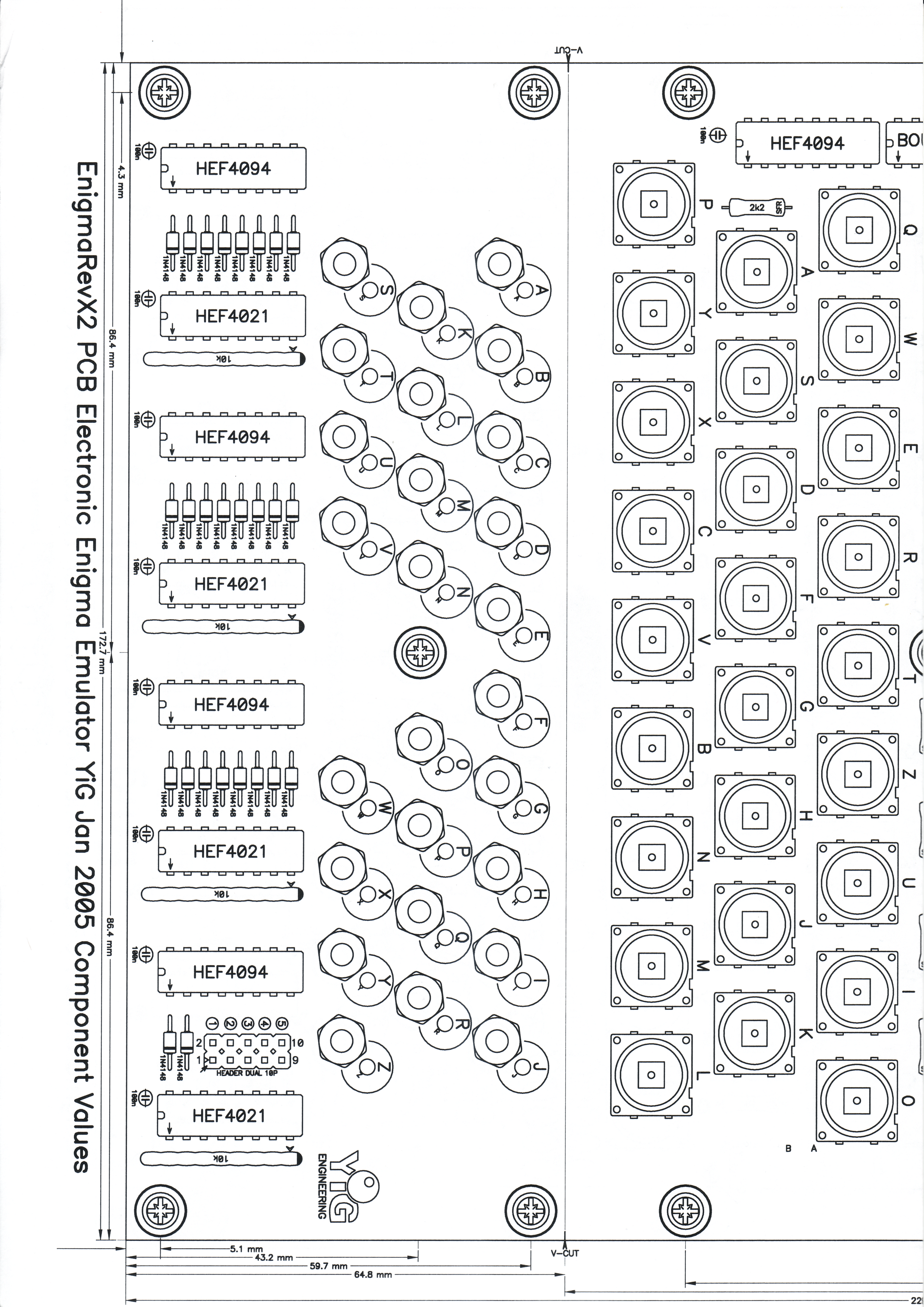

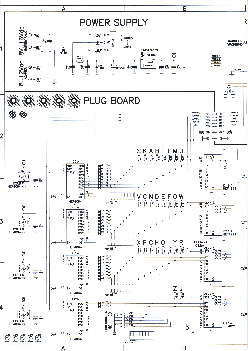

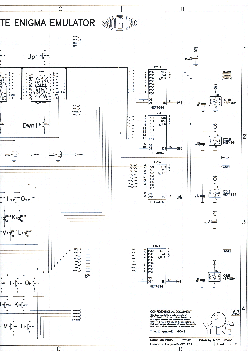

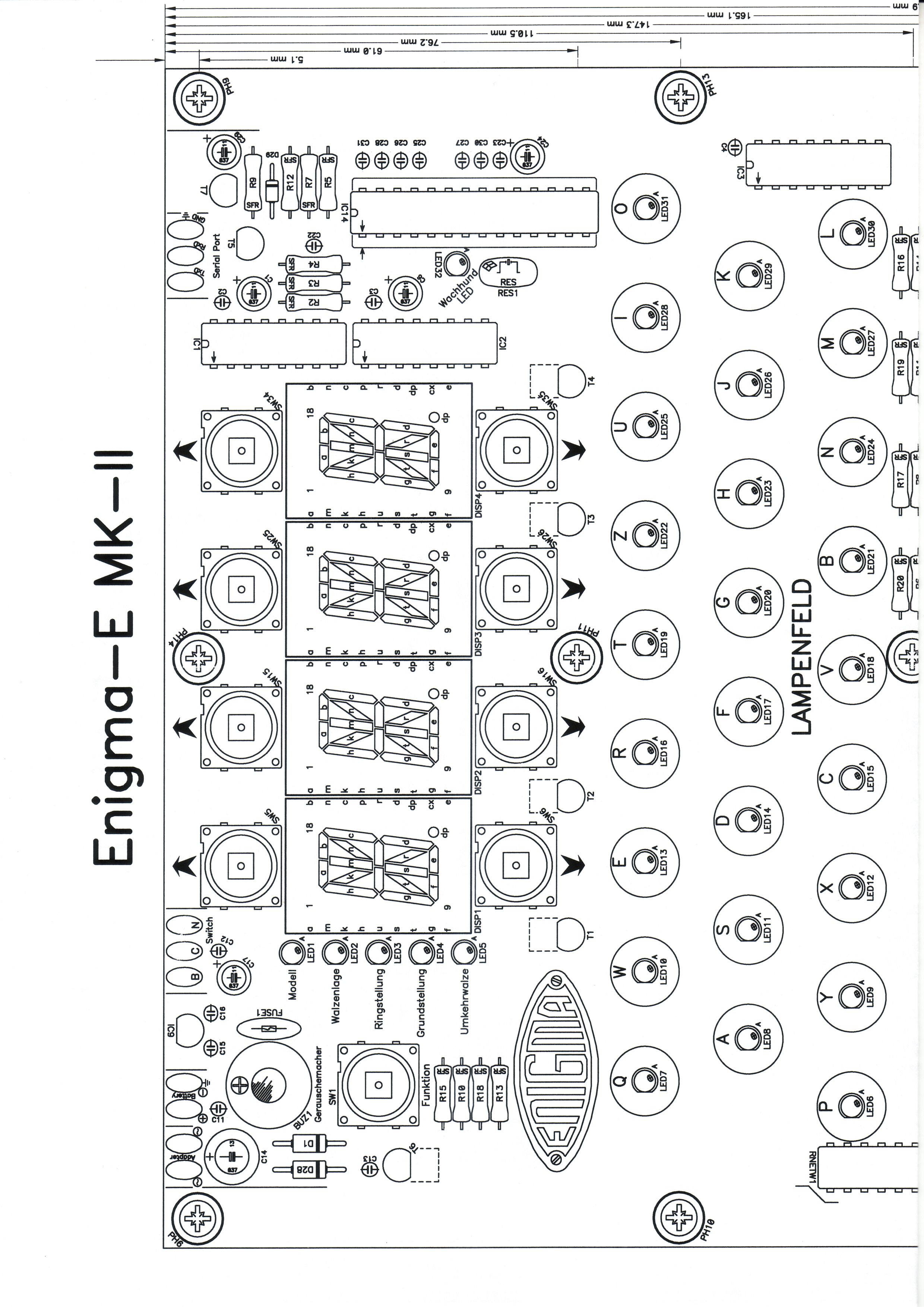

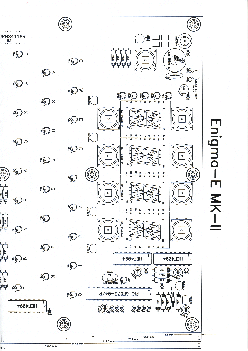

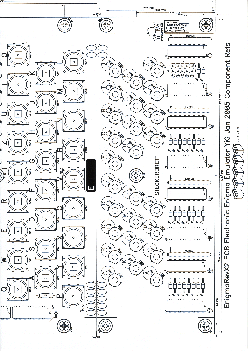

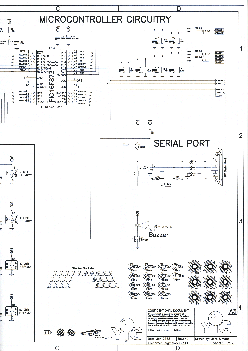

	ENIGMA-E Schaltplan Teil I (rechts und links klicken - 2 A4-Seiten) ENIGMA-E Schaltplan Teil II (rechts und links klicken - 2 A4-Seiten) ENIGMA-E Bestückungsplan Teil I (rechts und links klicken - 2 A4-Seiten) ENIGMA-E Bestückungsplan Teil II (rechts und links klicken - 2 A4-Seiten)

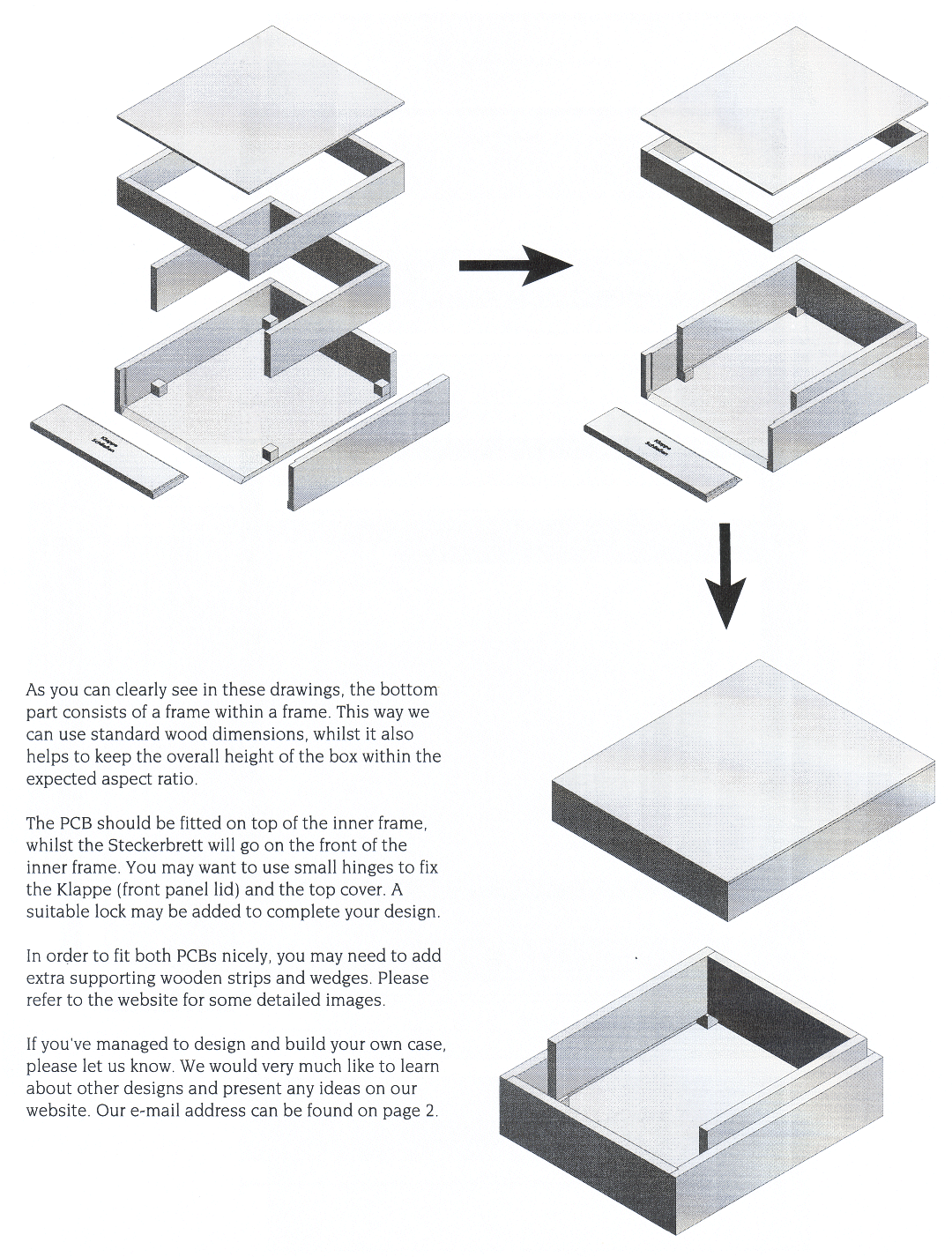

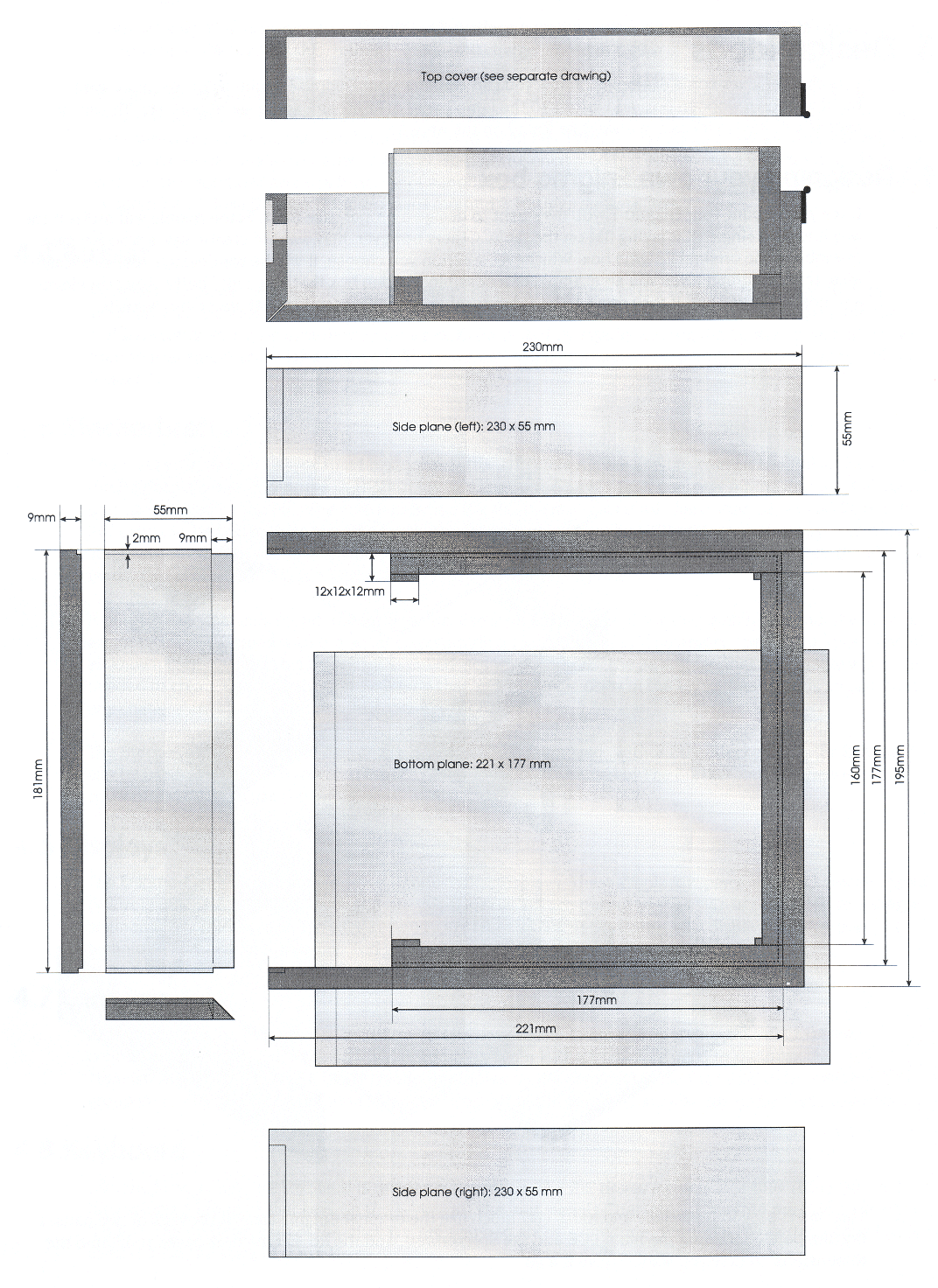

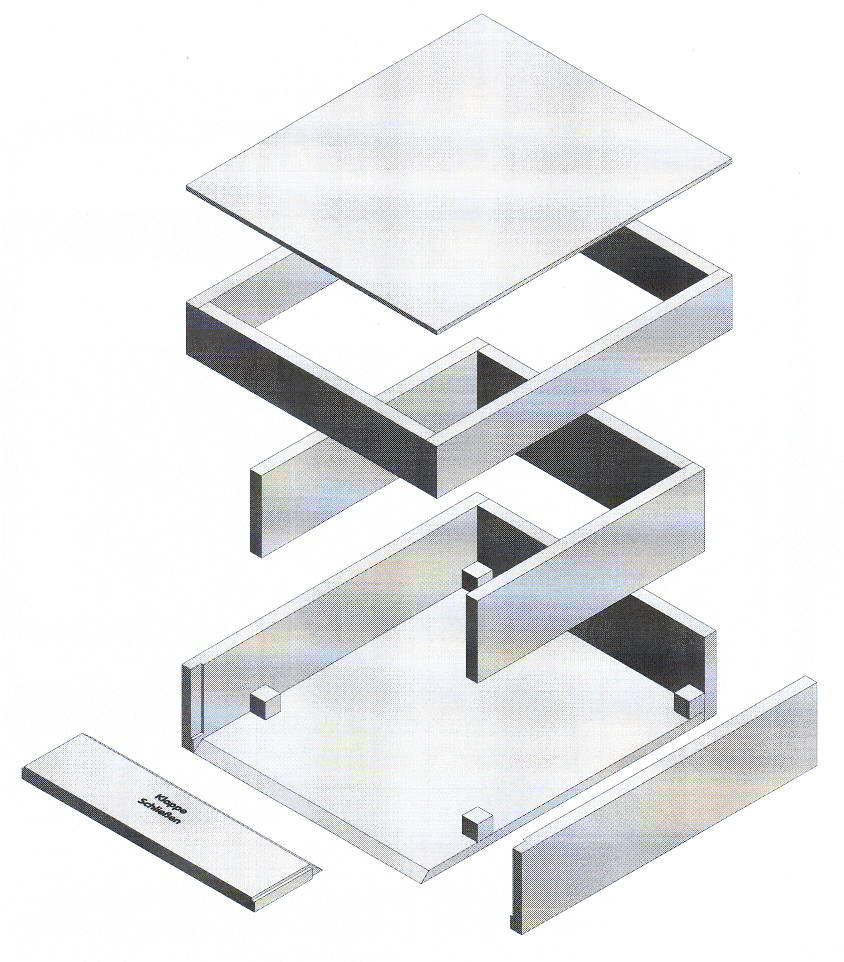

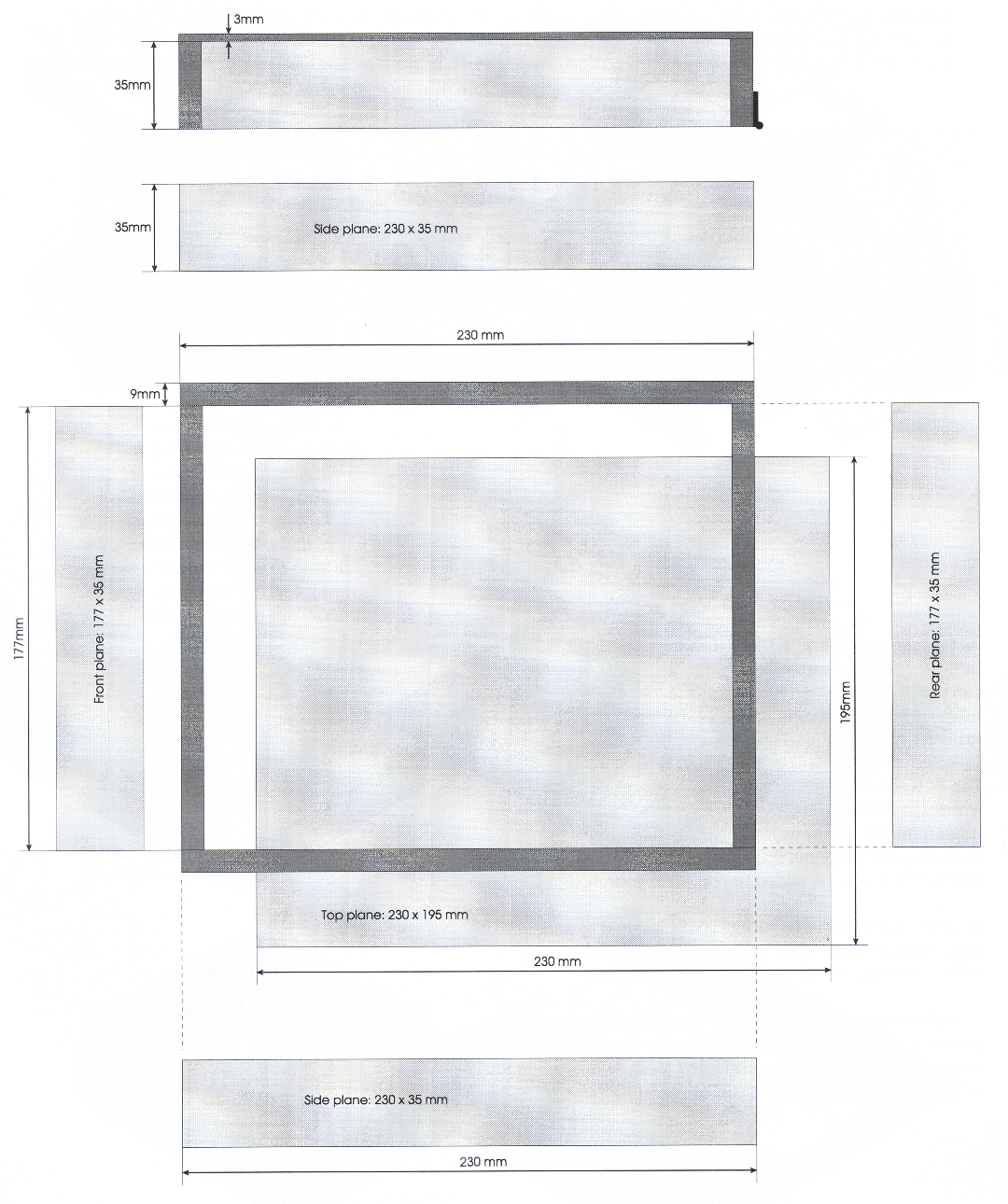

	Explosivdarstellung der ENIGMA-E Box Grundmaße der ENIGMA-E Box Teil I Grundmaße der ENIGMA-E Box Teil II Montagehinweise der ENIGMA-E Box

3. Test und häufig benutzte Programmierzyklen

	Wenn alle Einstellungen einmal belegt sind (A ... H - siehe dazu den Punkt Einstellungen), kann es vorkommen, dass die werksseitigen Einstellungen benötigt werden. Die Grundeinstellungen sowie das Wiedergewinnen dieses Zustandes zeigen wir im Folgenden. Bitte beachten Sie, dass nach dem Rücksetzen auf die werksseitigen Einstellungen im Display der ENIGMA die Anzeige "FAIL" erscheint. Dies ist keine Fehlfunktion, sondern deutet lediglich darauf hin, dass keine Einstellungen auf den Zeichen A ... H hinterlegt worden und damit ausgelesen worden sind.
	Werksseitige Einstellungen: Emulation ENIGMA M4 Walzenlage Gamma-215 Ringstellung ASOD Grundstellung AMZI Umkehrwalze C
	Rücksetzen: ENIGMA-E ausschalten Drücken sowie halten der MODE-Taste schalten Sie die ENIGMA-E ein während die MODE-Taste gedrückt ist warten Sie, bis alle Startanzeigen (abhängig von den Jumper-Settings) durchlaufen sind Die Maschine ist nun zurückgesetzt und kann mit neuen Einstellungen nutzerseitig programmiert werden - vorher muss noch die Zuordnung M4 getroffen werden MODE Taste nochmals drücken Auswahl zwischen M4 → M3 → M4 (die Software benötigt diese Zuordnung) MODE-Taste 3 Sekunden lang gedrückt halten drücken einer der Tasten zwischen A und H

4. JUMPER-Settings und Einstellungen

	Um auch andere Funksprüche als den vorgegebenen Master von BP zu dechiffrieren, sind die Einstellungen der ENIGMA entsprechend zu ändern. Diese Einstellungen gelten allerdings nur bis zum nächsten Start des Controllers, wenn sie nicht auf einen Kanal fest programmiert werden. Die ENIGMA-E kann auf insgesamt 8 Grundstellungen voreingestellt werden - diese liegen auf den Buchstaben A bis F codiert.

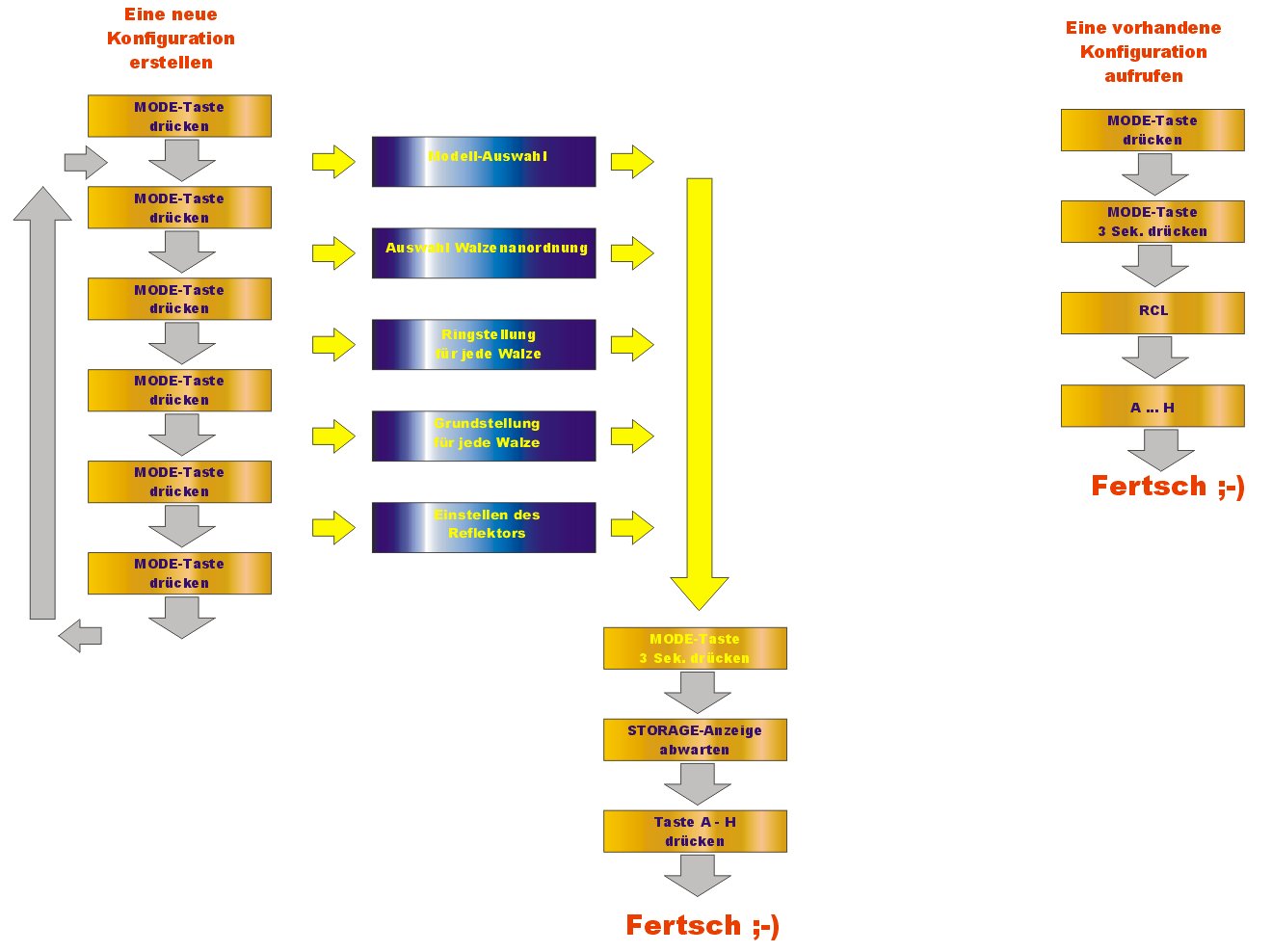

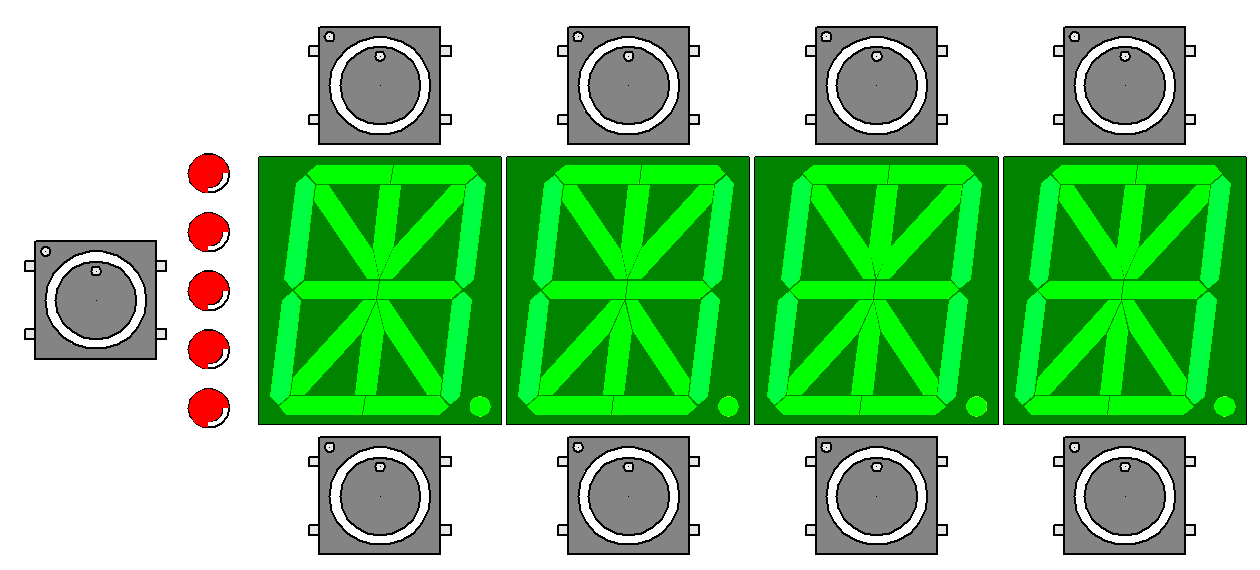

	Programmierschema der ENIGMA-E mit MODE-Button links Programmierschema der ENIGMA-E als DigCAD 4.0-Datei
	JUMPER-Settings: Achtung: Jumper dürfen nur im ausgeschaltenem Zustand umkonfiguriert werden. In der folgenden Tabelle wird die Funktionsbelegung wieder gegeben - die Funktionsnummern sind auf der Leiterplatte der ENIGMA-E aufgedruckt j Lautsprecher Stummschaltung bei gesetztem Jumper wird der Lautsprecher ausgeschalten k Morse-Code aus - Serial-Port an nicht gesetzter Jumper - der serielle Port ist ausgeschalten und es kann ein gesonderter Lautsprecher genutzt werden. Bei Tastendruck wird das entsprechend chiffrierte Zeichen im Morsecode abgegeben l Kein Start-Text bei gesetztem Jumper wird der Initialisierungstext nicht eingeblendet - vorteilhaft bei Umprogrammierung der Maschine m Keine Zwischenmeldungen bei gesetztem Jumper werden die Bestätigungsmeldungen während der Konfiguration ausgeblendet n versteckte Permutationen bei nicht gesetztem Jumper wird die ENIGMA-E die gesamten Einstellungen des Chiffrierungsprozesses langsam einblenden
	Folgende Einstellungen sind möglich: Auswahl des ENIGMA-Emulators (M3 oder M4) Walzenlage (Auswahl aus der Menge von 8 Walzen wobei jede Walze nur einmal verwendet werden kann) Umkehrwalze (Reflektor) Ringstellung Grundstellung der Walzen
	... und so wird's gemacht:   SELECT AN ENIGMA *M4* nach oben oder unten schalten zur Modell-Auswahl   SET WHEEL ORDER c215 Walzenlage C bedeutet Gamma-Walze   RING SETTINGS ASOD Ringeinstellung pro Walze   INITIAL SETTINGS AMZI Grundstellung der Walzen   UKWC UKWC Umkehrwalze C
	Konfiguration der ENIGMA-E für mich, der ich immer schlechter lesen kann ;-) als CorelDraw-Datei

5. Factory Default Settings

	Die Standard-Sprucheinstellungen zielen auf den Funkspruch von Großadmiral Dönitz vom 30.4.45 und werden nach erfolgreicher Initialisierung der ENIGMA-E automatisch eingenommen.
	Maschinentyp: ENIGMA M4

6. Decoding Your First Radio-Telegram with ENIGMA

	Nachdem man nun schon grundsätzlich über die Funktionsweise der Rotormaschinen im Bilde ist, braucht's nun noch die Einzelheiten zur Maschine sowie deren Handhabung am konkreten Text. Der Umgang mit den Spruchschlüsseln ist, so denke ich, in den folgenden 2 Beispielen gut erklärt - das könnte man mit Konzentration schaffen :-)
	hier das Verschlüsseln eines Radiotelegramms (Funkspruch) - letzter Rundspruch des Großadmirals Dönitz vom 30.4.45   hier geht's zum Codier-Formular für einen der historisch eigentlich letzten Funksprüche
	hier das Entschlüsseln eines Radiotelegramms (Funkspruch) - letzter Rundspruch des Großadmirals Dönitz vom 30.4.45 hier geht's zum Decodier-Formular für einen der historisch eigentlich letzten Funksprüche
	und hier nun gibt's 'nen kompletten Funkspruch mit Dokumentation zur Dechiffrierung Beispiel-Sprüche

7. Fotos von E-0522

	Bestellt im November 2005 ist der Bausatz am 25.01.06 aus Bletchley Park hier eingetroffen und £144.- mit Spende und Versandt ( 214.-€) waren für eine Leiterplatte, eine englische Dokumentation sowie eine handvoll Bauelemente zu berappen - das ist eigentlich zu viel ;-)

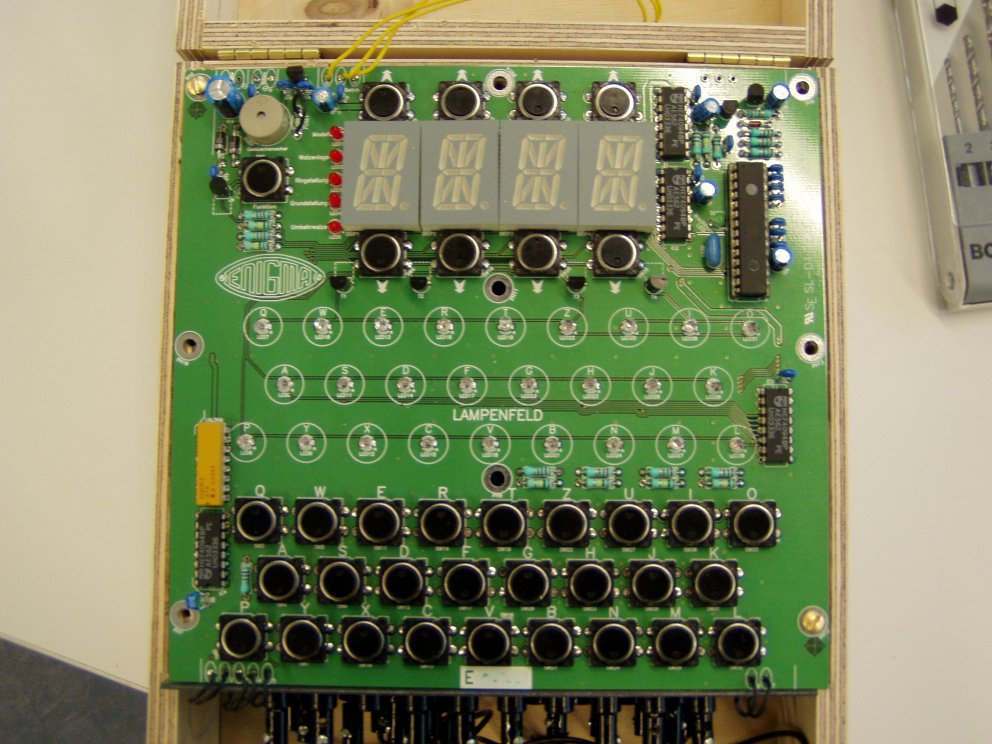

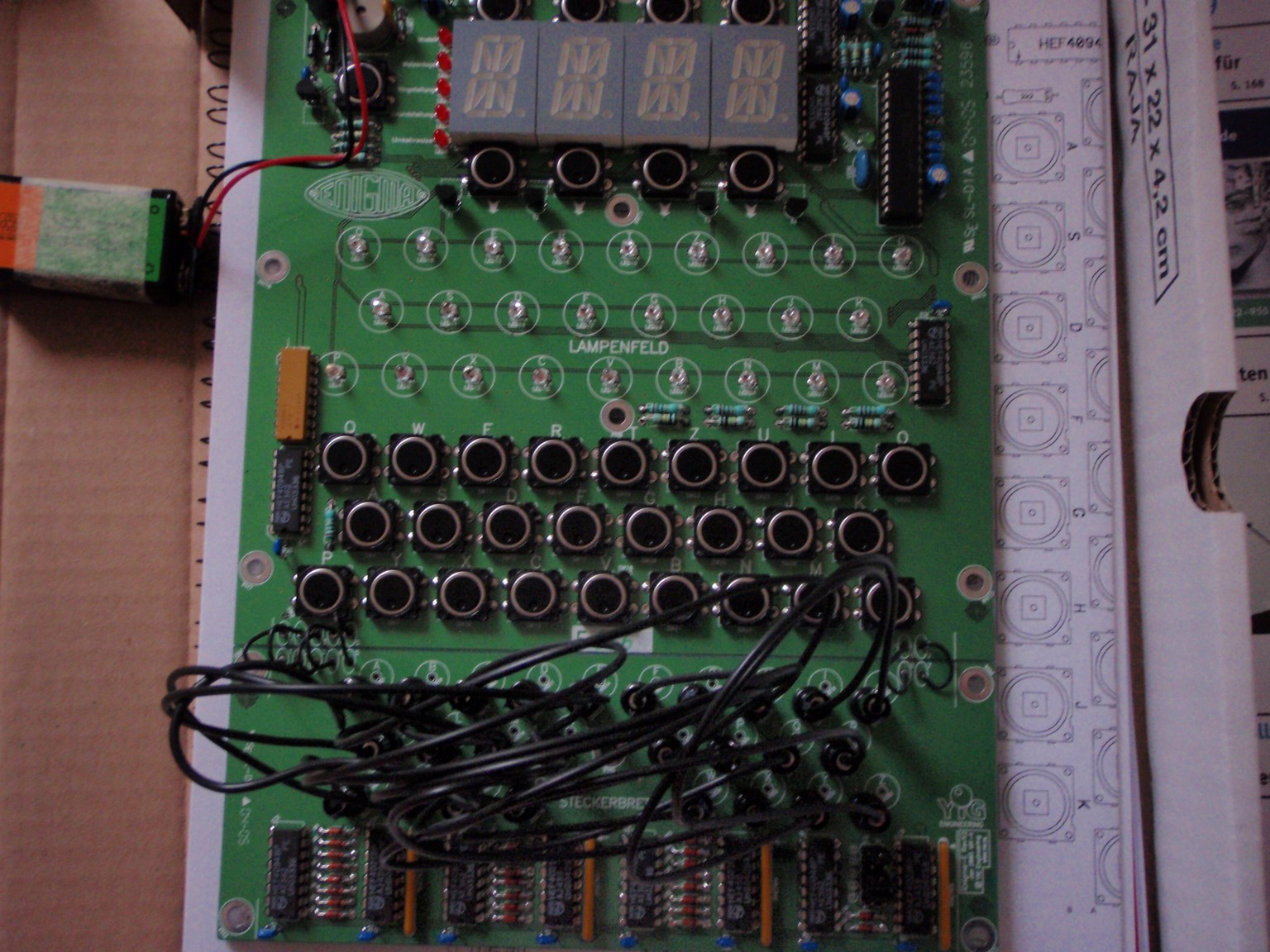

	ENIGMA E mit der Serien-Nummer E0522 Arbeitsstand ist der 8.7.06 Gesamtansicht - funktionstüchtig aufgebaut Eingabe- und Lampenfeld - unten extra: das Steckbrett das Steckbrett solo das Lampenfeld solo das "Walzenfeld" solo ... die elektronische Seite funktioniert ab diesem Zeitpunkt vollständig ;-)

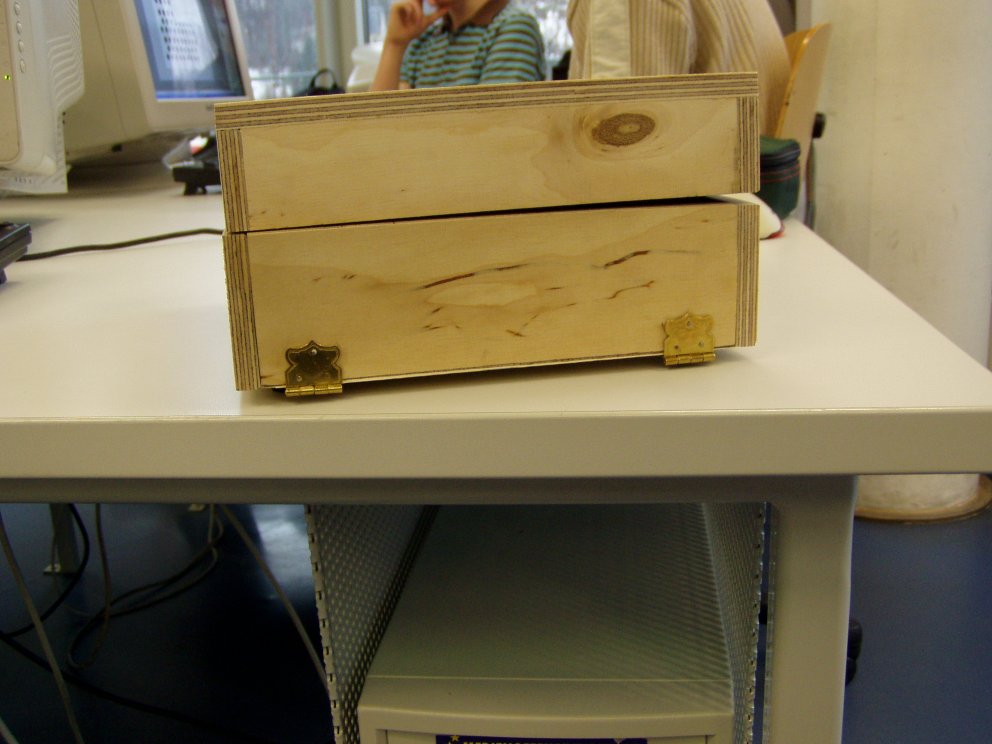

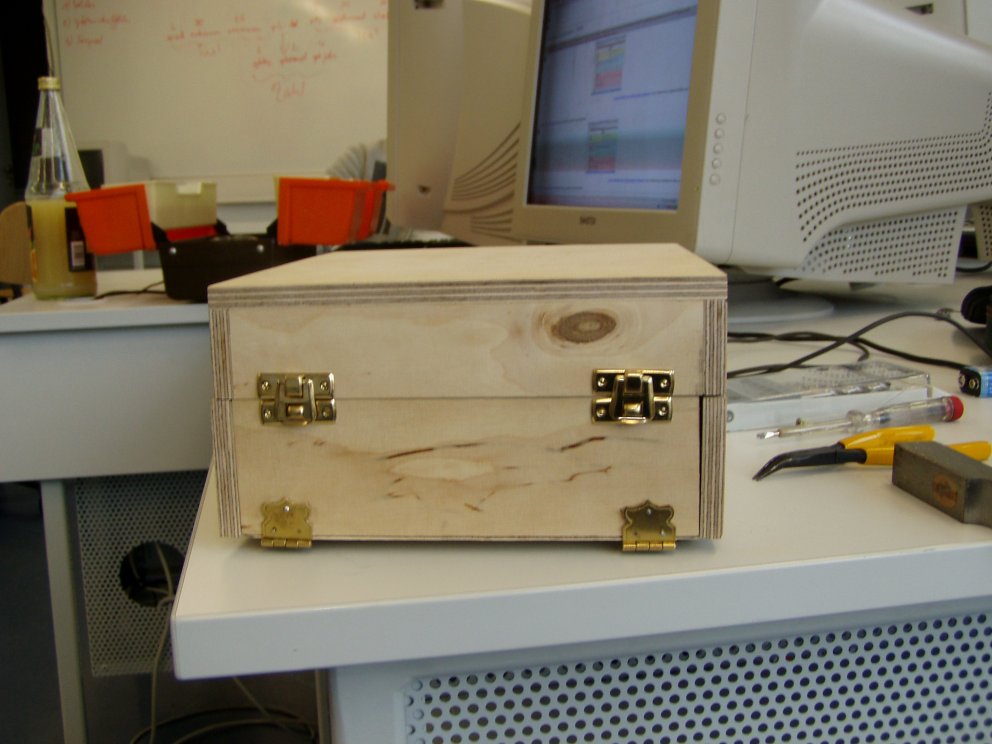

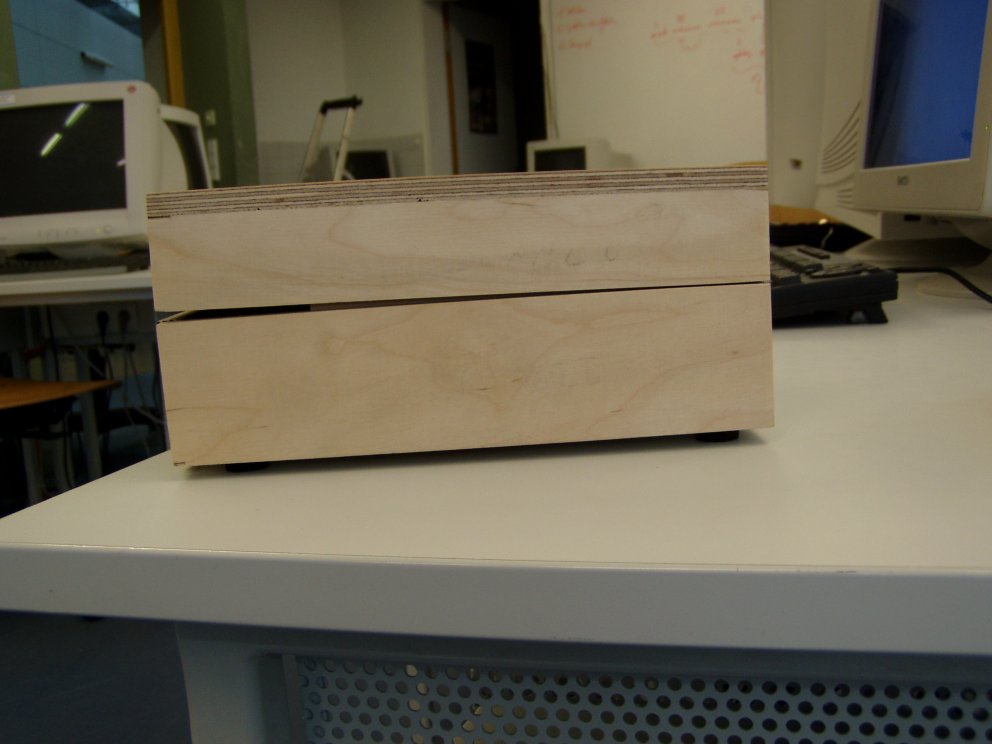

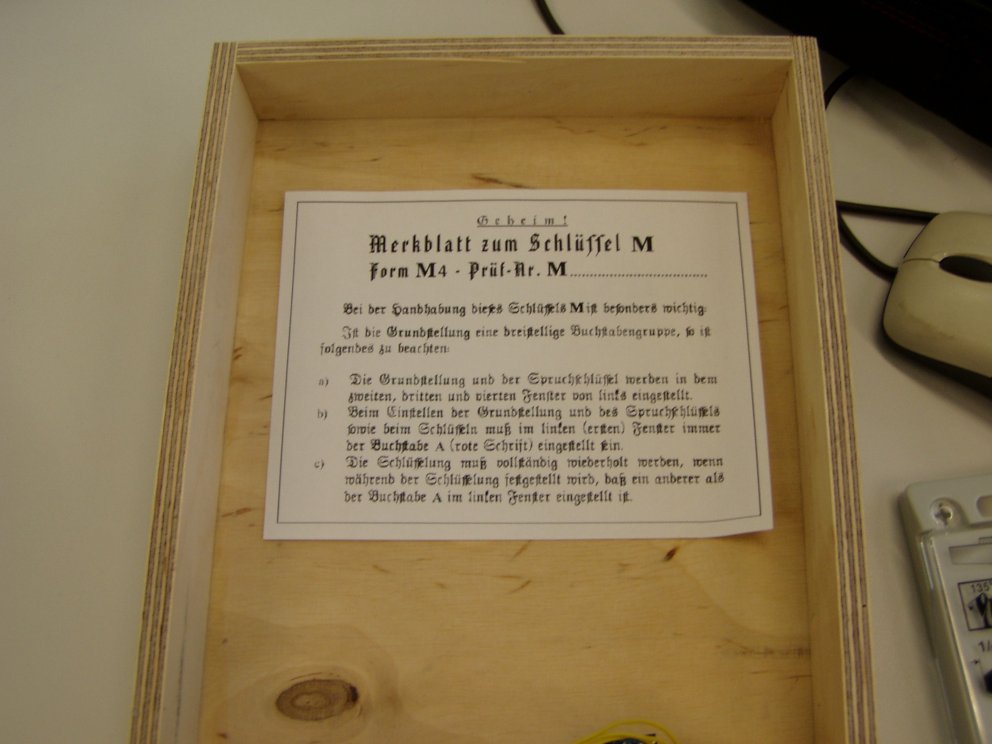

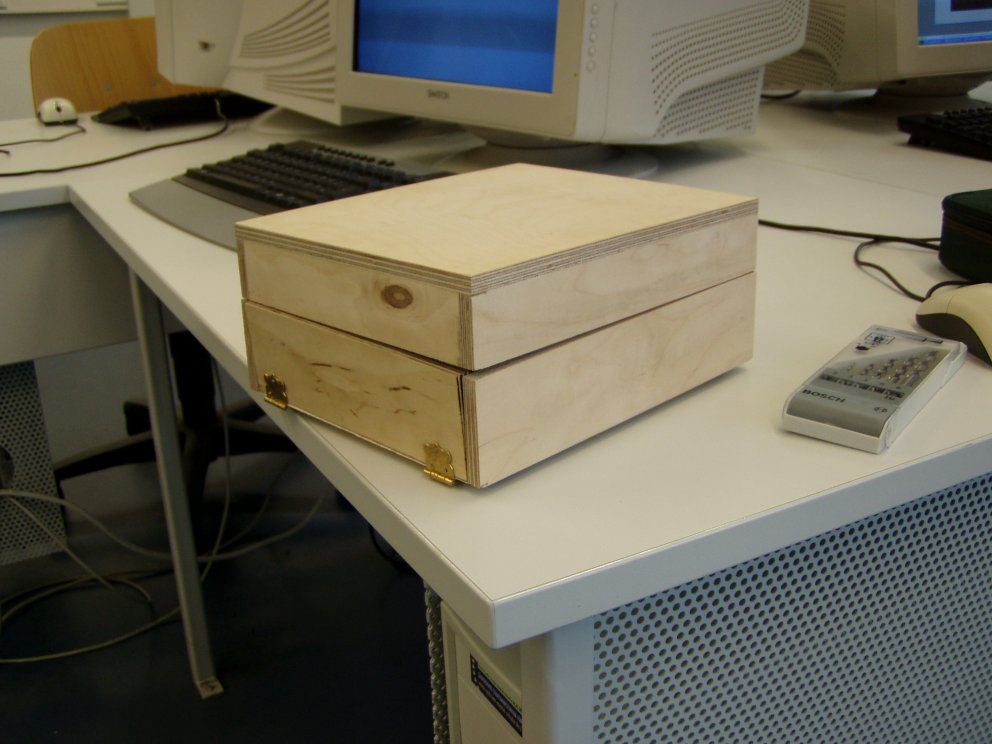

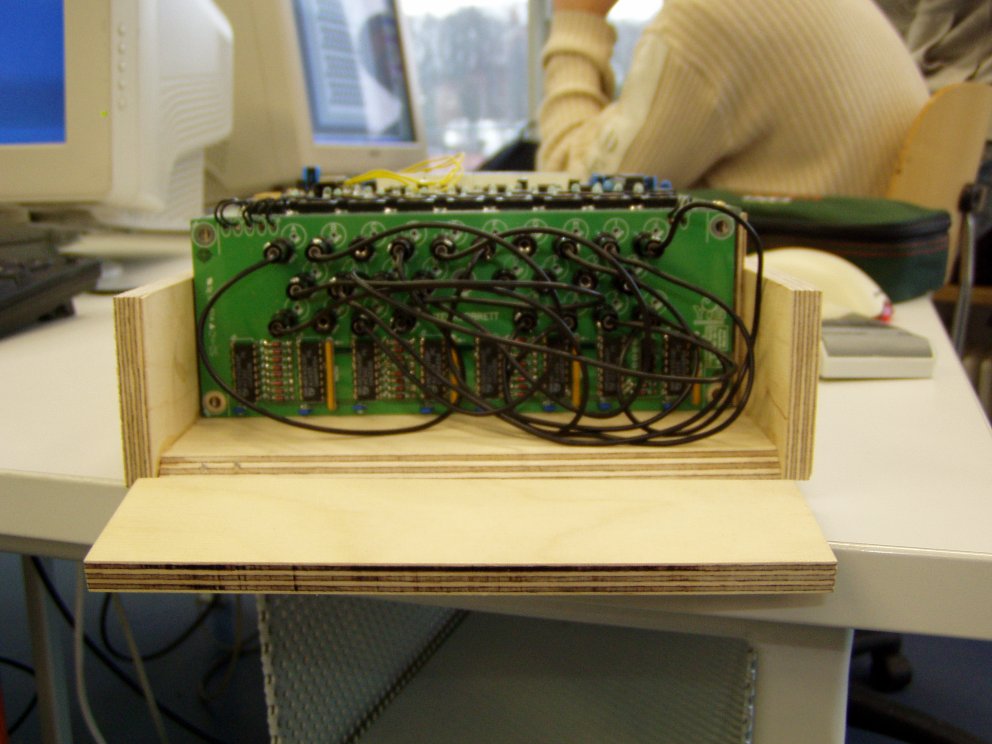

	ENIGMA E mit der Serien-Nummer E0522 Arbeitsstand ist der 30.1.07 Sicht auf das Steckbrett das Blatt zur Beachtung im Original-Layout elektronische Komponenten der ENIGMA-E in der Detailansicht Gehäuse fast fertig Seitenansicht - das Gehäuse sperrt ein wenig ;-) Frontansicht Steckbrett wird montiert Verschlussklemmen auch montiert ;-) ... die mechanische Seite funktioniert ab diesem Zeitpunkt auch vollständig ;-)

8. Weblinks zur ENIGMA-E

	Ist schon ein heißes Teil und in Insider-Kreisen ziemlich begehrt. Die limitierte Auflage macht es etwas schwer, eine ENIGMA-E zu bekommen, selbst dann, wenn man bereit ist, den happigen Preis zu bezahlen. Natürlich gerät insbesondere der Bau eines Gehäuses zum internen Wettbewerb der gesamten Gilde - aber sehen sie selbst:
	http://www.xat.nl/enigma-e/
	http://www.bletchleypark.org.uk/shop/

9. Verwandte Themen

	Für eine ganze Ära waren die Rotoverschlüsselungsmaschinen von entscheidender Bedeutung und ihr Prinzip war streng genommen, eine maximale Anzahl von Schlüsselkombinationen zu generieren, deren Rückgewinnung damit extrem aufwändig, aber wie die Geschichte zeigt, eben nicht unmöglich war.
	Allgemeines Prinzip des verschlüsselten Nachrichtenaustausches Grundlagen der Kryptografie CÄSAR-Chiffre Kasiski-Test Kryptoanalyse - die Code-Knacker Angriff auf den ENIGMA-Chiffre: Projekt ULTRA- oder Shark
