9.1. Professionelle Getriebetechnik

Letztmalig dran rumgefummelt: 13.11.13 18:44:18

	Die Festlegung der Beschreibung geometrischer Oberflächen erfolgt seit der Festlegung des Greenwich-Meridians als Postionsangabesystem für Punkte auf einer ebenen Fläche (auch wenn das für die Erde eigentlich nicht stimmt).
	1. Getriebedarstellungen 2. Berechnung des Übersetzungsverhältnisses 3. Polares Koordinatensystem - absolut 4. Polares Koordinatensystem - relativ 5. Drehwinkel
	CAD-Seiten Logo der professionellen Getriebetechnik begrenzt verwendbar - selbst aufpassen, ab welcher Stelle es Blödsinn wird ;-) Wissen für Fortgeschrittene der Informatik
	Quellen: Summa Summarum - Kostproben unterhaltsamer Mathematik Seite 34 ff.

1. Getriebedarstellungen

2. 2. Berechnung des Übersetzungsverhältnisses

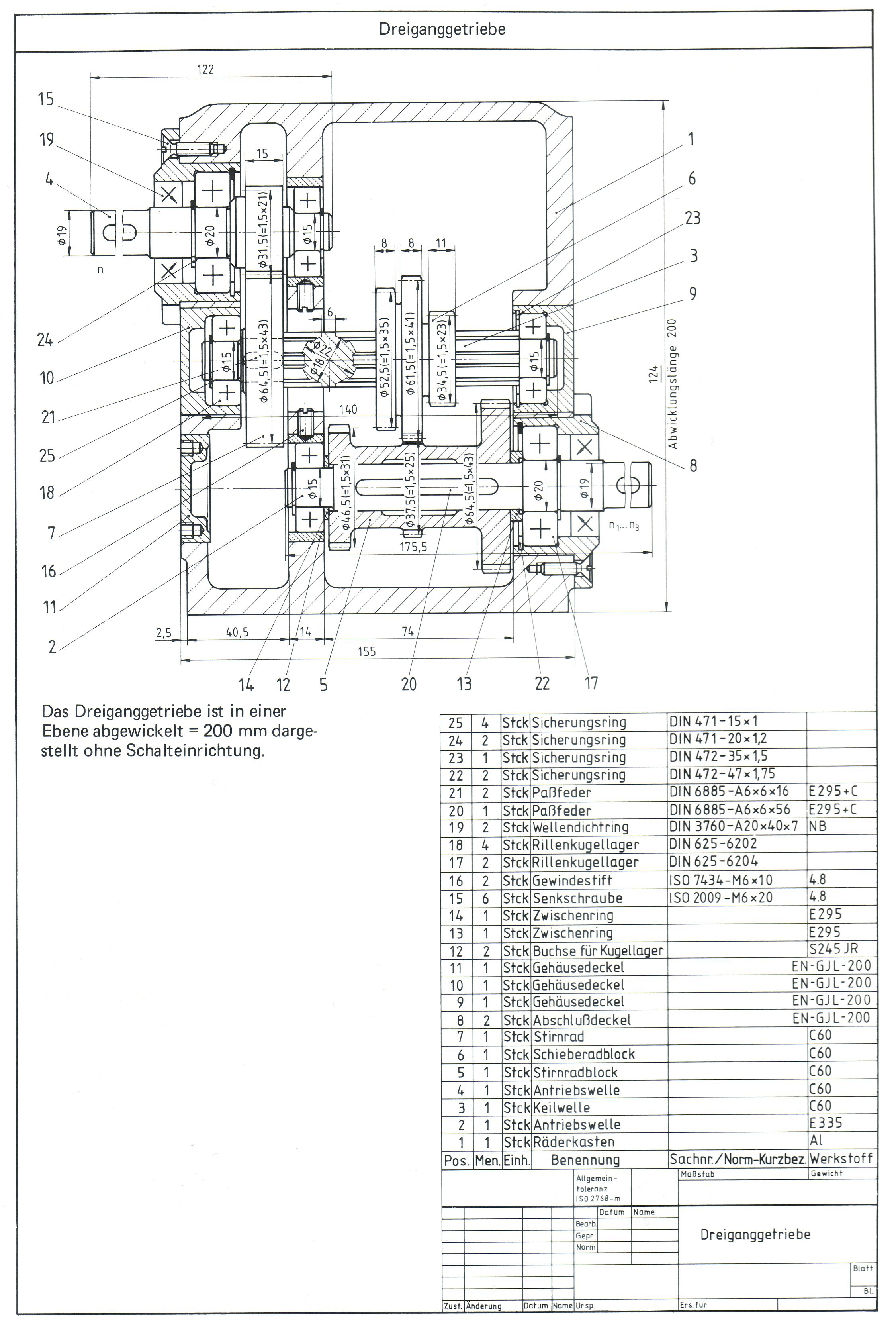

Übersetzungsverhätnis am mehrstufigen Stirnradgetriebe  Dreiganggetriebe wird von einem Drehstrom-Asynchronmotor mit einer Leistung von 1,5 kW über eine drehelastische Kupplung angetrieben und treibt mit drei unterschiedlichen Drehzahlen eine Arbeitsmaschine an. Beim Auslauf des Getriebes können die drei Drehzahlen durch Verschieben des Schieberadblockes 6 über eine von einem Hebel betätigte Gabel von Hand geschaltet werden. Das Dreiganggetriebe ist in einer Ebene abgewickelt und ohne Schalteinrichtung dargestellt. In einem Zahnradgetriebe wird im allgemeinen die Drehzahl des Antriebsmotors herabgesetzt und das Drehmoment entsprechend der Übersetzung erhöht. Der Kraftfluss im einem Zahnradgetriebe durchläuft meist ein oder nacheinander mehrere Zahnradpaare, im Dreiganggetriebe sind es jeweils 2 Zahnradpaare, je mit einer festen und einer veränderlichen Obersetzung. Die Übersetzung in einem Zahnradpaar ist gleich dem Verhältnis der Drehzahl der treibenden Welle na zur Drehzahl der getriebenen Welle nb. Die Übersetzung eines Zahnradpaares ist ferner das Verhältnis der Zähnezahl des getriebenen Zahnrades zur Zähnezahl des angetriebenen Zahnrades i = z2 /z1 Ist die Übersetzung i > 1, so erfolgt eine Übersetzung ins Langsame, ist i < 1, so erfolgt eine Übersetzung ins Schnelle. Die Gesamtübersetzung eines Getriebes mit mehreren nacheinander im Kraftfluß liegenden Zahnradpaaren ist gleich dem Produkt der Teilübersetzungen der einzelnen Zahnradpaare, z. B. ges = i1 - i2 Für die höchste im Dreiganggetriebe erzeugte Drehzahl gilt für die Gesamtübersetzung   igesi = i1 * i2

3. Polares Koordinatensystem - absolut



Das Formularfenster stellt das zentrale visuelle Entwicklungstool von Delphi dar.

4. Polares Koordinatensystem - relativ

Der Quelltexteditor "versteckt" sich beim Start von Delphi zunächst hinter dem Formularfenster, so dass wir ihn erst einmal in den Vordergrund rücken müssen.

5. Drehwinkelsystem



Der Quelltexteditor "versteckt" sich beim Start von Delphi zunächst hinter dem Formularfenster, so dass wir ihn erst einmal in den Vordergrund rücken müssen.
