5.1. Arten der Maßantragung history menue
Regeln und Anwendungsverfahren für die Maßantragungen in technischen Dokumentationen sind je nach Bereich recht verschieden. Zudem gelten noch eine ganze Reihe von Symbolen sowie Beschriftungs-Festlegungen und Vorschriften - die Wesentlichen sind in DIN-Vorschriften festgehalten.
Die allgemeinen Grundregeln für die Eintragung von Maßen in technischen Zeichnungen und anderen technischen Dokumenten sind in der DIN 406 festgelegt. Das normgerechte Eintragen von Bauteilmaßen inf technischen Zeichnungen ist eine wichtige Grundlage des technischen Zeichnens. In DIN 406-10 und DIN 406-11 sind die Grundregeln für die Bemaßung von technischen Zeichnungen eindeutig festgeschrieben.
  1. Grundlagen der Maßantragung
  2. Arten der Maßantragungen
  3. Praktische Besonderheiten - die Ausnahme für die Regel

CAD-Seiten

Logo der Maßantragung

begrenzt verwendbar - selbst aufpassen, ab welcher Stelle es Blödsinn wird ;-)

Wissen für Fortgeschrittene der Informatik
1. Grundlagen der Maßantragung history menue scroll up
Und hier holen wir uns die Basis-Informationen. Das Meiste muss auch bereits bei den Anfänger-Zeichnprojekten bereits berücksichtigt werden. Beachte, dass zu jeder Regel mindestens eine Ausnahme sowie die Gegebenheiten der aktuellen Zeichnung existieren.
Grundsätzlich gilt für die Metallbranche (... beim Bau ist das alles anders!):
  • Abstand Körperkante erste Maßlinie beträgt 10 mm
  • jeder weitere Abstand 7 mm
  • keine Kettenmaße, wenn vermeidbar
  • Maßlinien sowie Maßhilfslinien schneiden sich nicht, wenn dies vermeidbar wäre

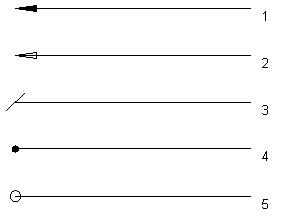

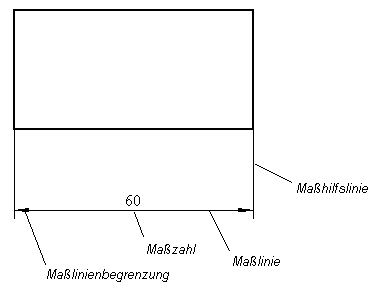

Abmaße Arten der Maßbegrenzungen (Maßpfeile) Elemente der Maßantragung Fertigungsbezogene Tolenz-Bemaßung

Funktionsbezogene Bemaßung Maßbezüge Prüfmaße

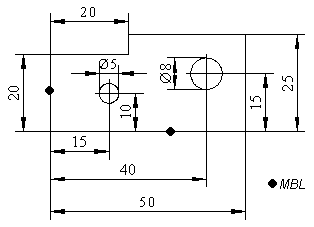

MBL steht für Maßbezugslinie


2. Arten der Maßantragungen history menue scroll up
Die Festlegung der Beschreibung geometrischer Oberflächen erfolgt seit der Festlegung des Greenwich-Meridians als Postionsangabesystem für Punkte auf einer ebenen Fläche (auch wenn das für die Erde eigentlich nicht stimmt).
Horizontale & vertikale Bemaßung Gescherte Bemaßung Parallele Bemaßung

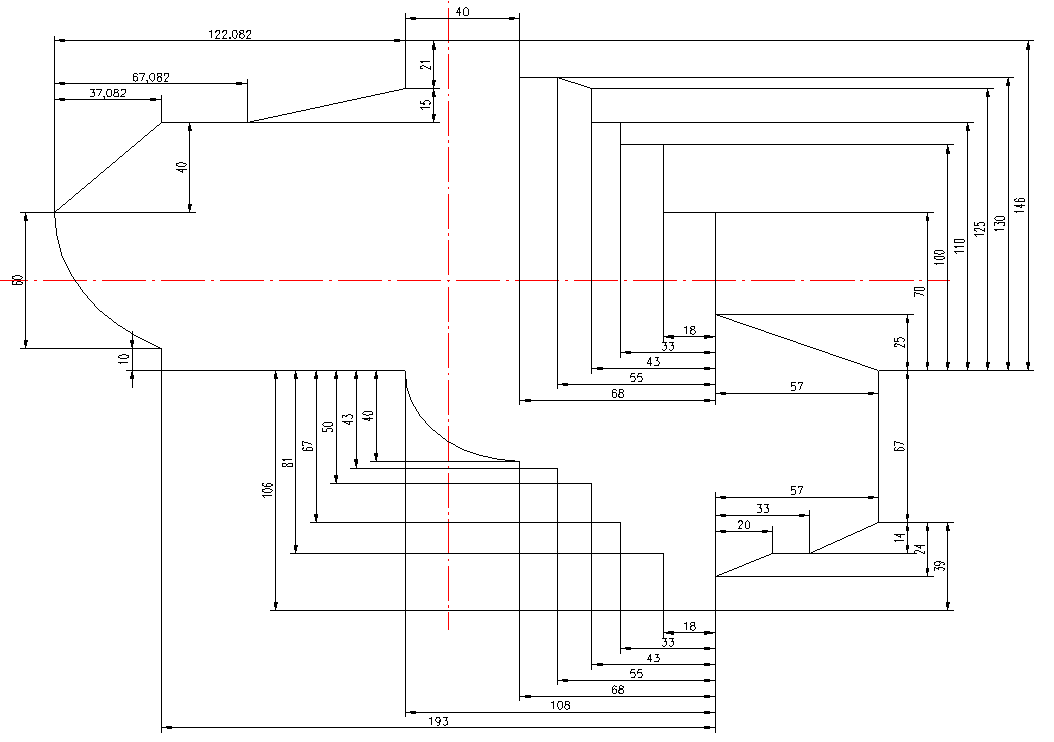

Längen und Höhenmaße an einem komplexen Werkstück auch bereits mit Regelverstößen aus Gründen der Notwendigkeit

im DigCAD-4.0-Format hier zum Download







3. Praktische Besonderheiten - die Ausnahme für die Regel history menue scroll up
Die Festlegung der Beschreibung geometrischer Oberflächen erfolgt seit der Festlegung des Greenwich-Meridians als Postionsangabesystem für Punkte auf einer ebenen Fläche (auch wenn das für die Erde eigentlich nicht stimmt).
