| 3.5. Konstruktion regelmäßiger Vielecke |
|
|
Letztmalig dran rumgefummelt: 25.02.16 08:52:36 |
 |
Regelmäßige Vielecke mit Seitenzahlen ungleich 3, 6 oder 8 - gar mit ungerader Eckenzahl größer 3 - ein ewiges Geheimnis für den geometrischen Laien. Nicht so für uns: wir zeigen hier nur das, was bereits die alten Griechen erkannten. | ||||||
 |
1. Gleichseitiges Dreieck und Sechseck 2. Fünfeck 3. Regelmäßiges Vieleck |
||||||
 |
|
||||||

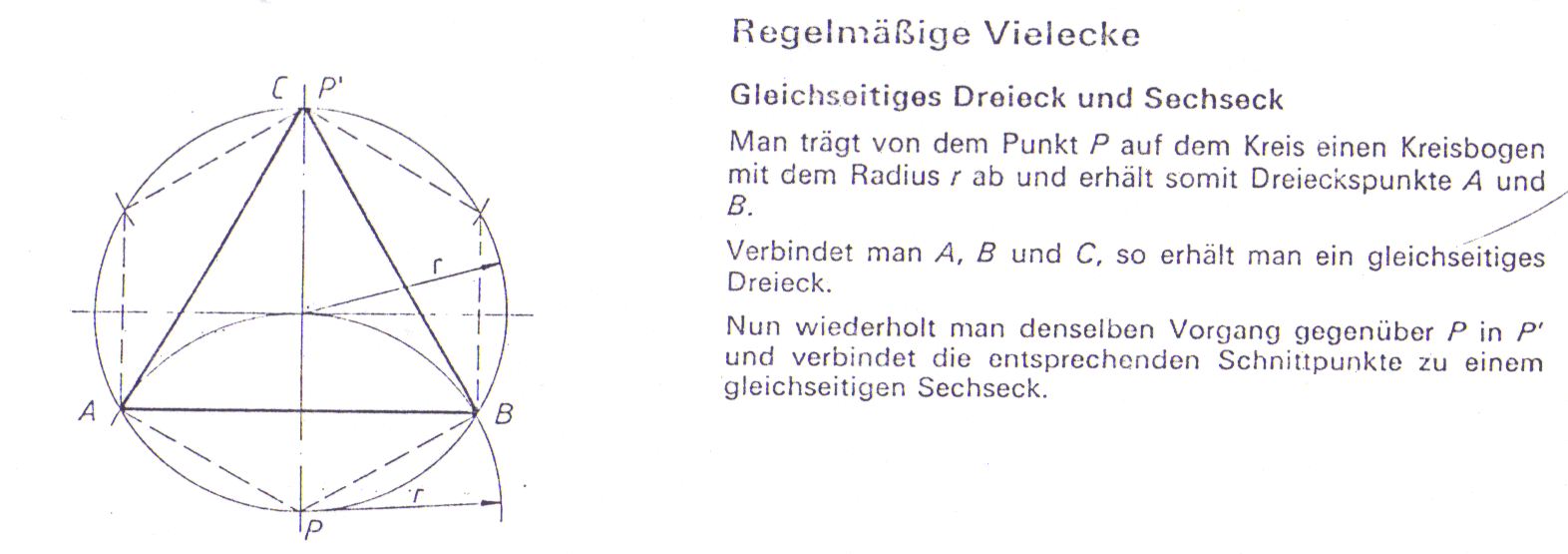

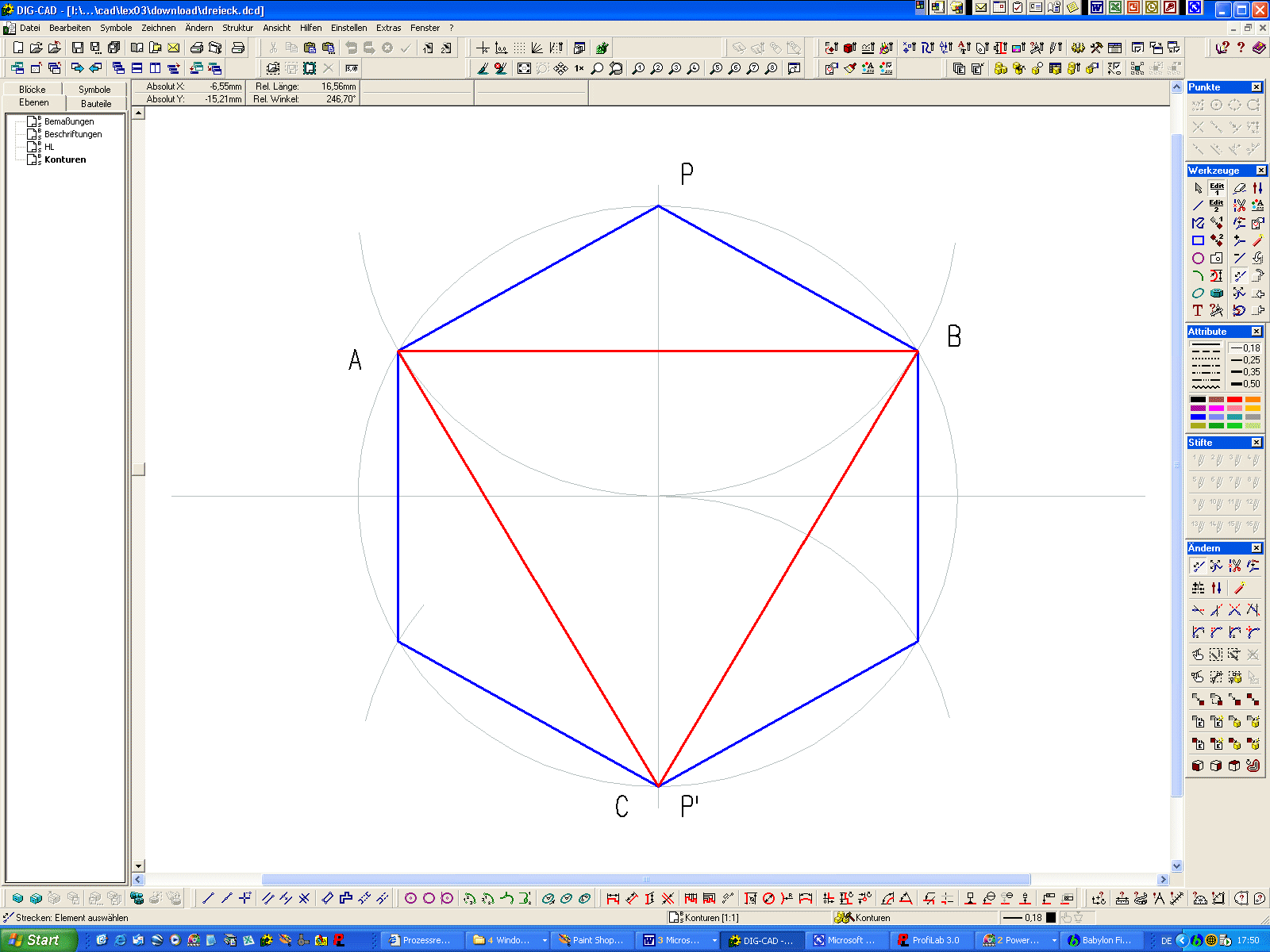

| 1. Gleichseitiges Dreieck und Sechseck |
|
|
 |
|
|
Das Arbeiten mit Schnittpunkten auf der Peripherie des gegebenen Kreises bei bekanntem Radius selbigen ergibt sofort sowohl Dreieck und auf der Gegenseite nochmals abgetragen auch das zugehörige Sechseck - das sind einfache und bekannte Konstruktionen, deren Verfahren allerdings ebenfalls schon den alten Griechen bekannt war ;-) | |||
|
|
|||
|

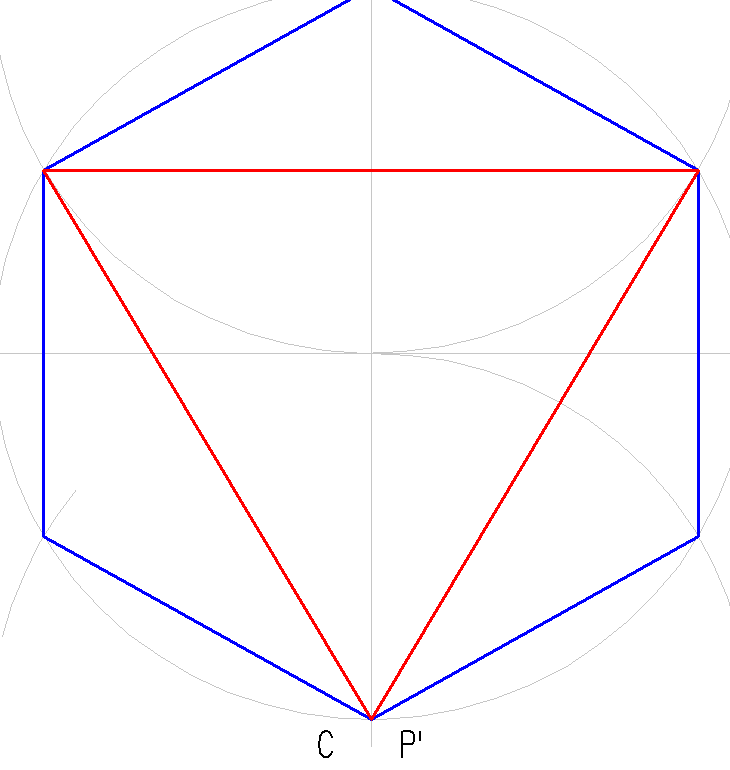

die Mittelpunkts-Konstruktionslinien (wie auch immer gewonnen) werden mit der Kreisperipherie zum Schnitt gebracht | |||
|
um den oberen sowie anschließend auch um den unteren Schnittpunkt tragen wir Kreisbögen mit dem Radius des Vorgabekreises ab | |||
|
wir verbinden die entsprechend der Aufgabenstellung gewünschten Punkte miteinander und erhalten so Drei- bzw. Sechseck ;-) | |||
 |
Projekt als DigCAD 4.0-Datei zum Download |

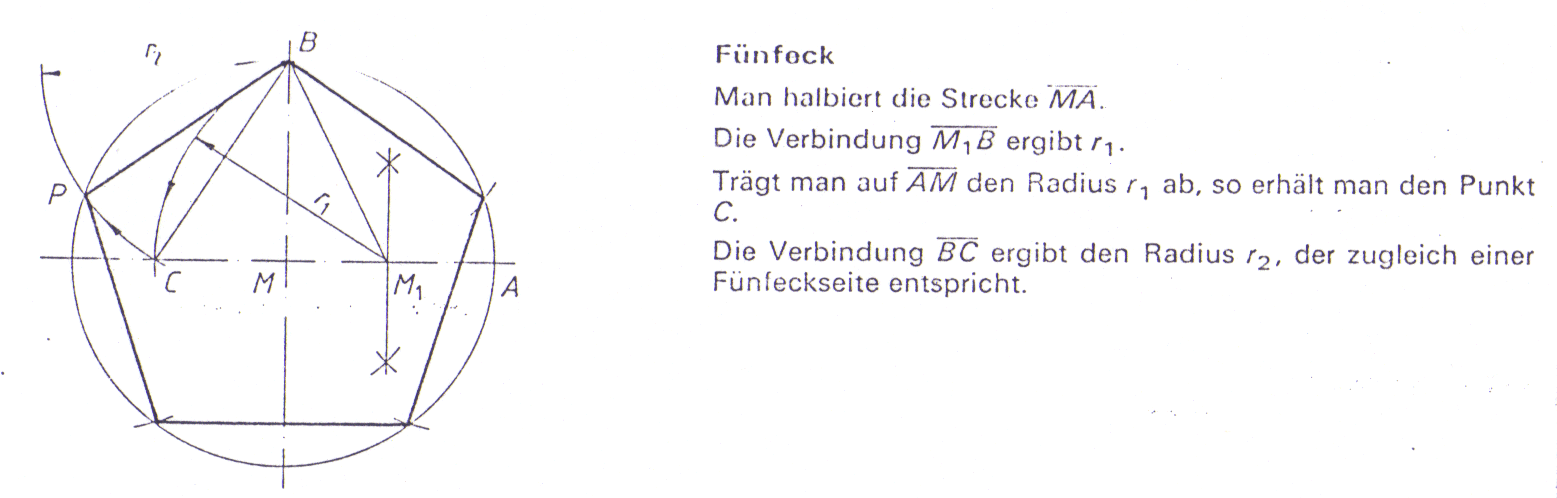

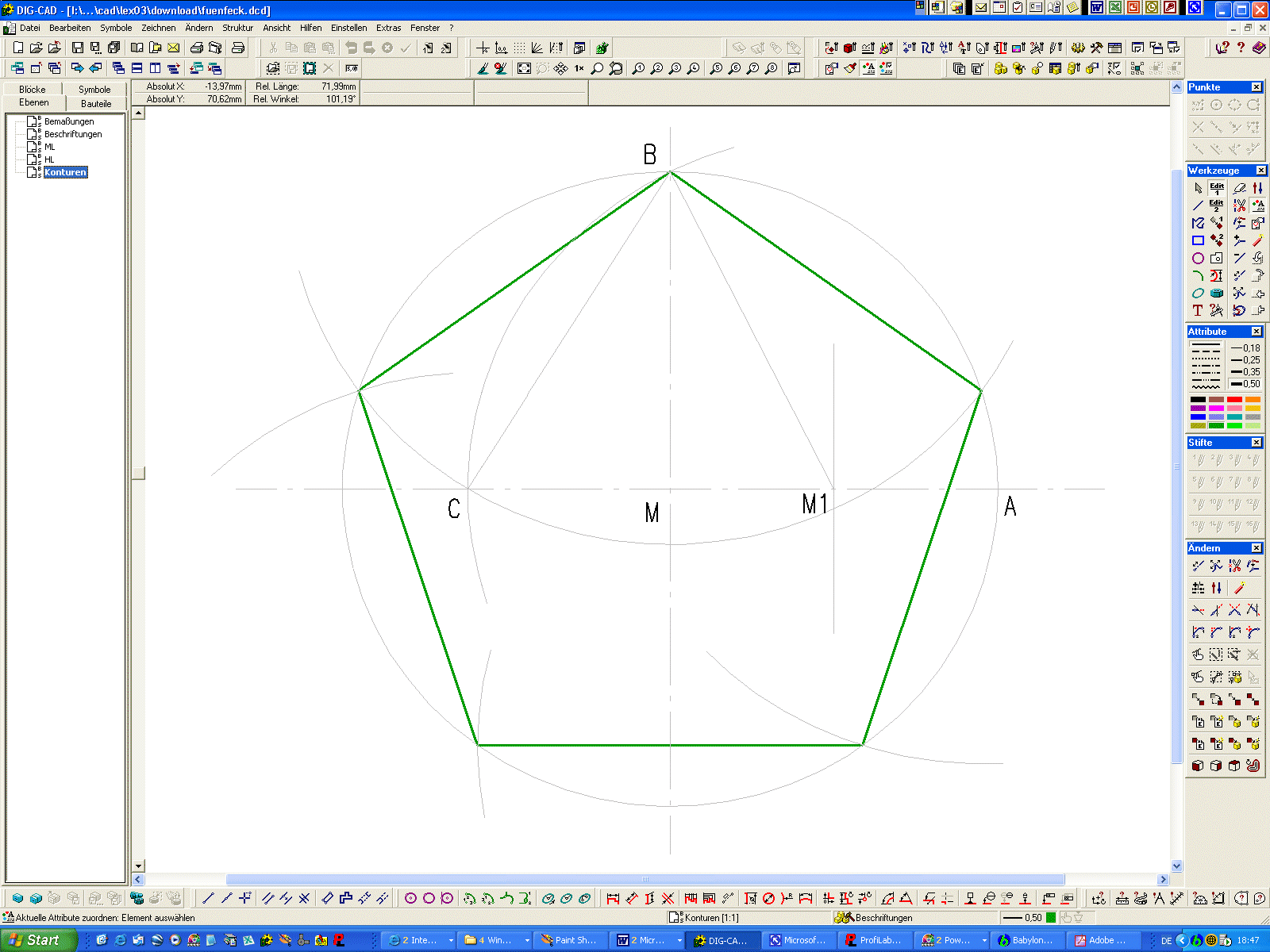

| 2. Fünfeck |
|
|
|
|
|
Das Arbeiten mit Schnittpunkten auf der Peripherie des gegebenen Kreises bei bekanntem Radius selbigen ergibt sofort sowohl Dreieck und auf der Gegenseite nochmals abgetragen auch das zugehörige Sechseck - das sind einfache und bekannte Konstruktionen, deren Verfahren allerdings ebenfalls schon den alten Griechen bekannt war ;-) | |||
|
|
|||
|

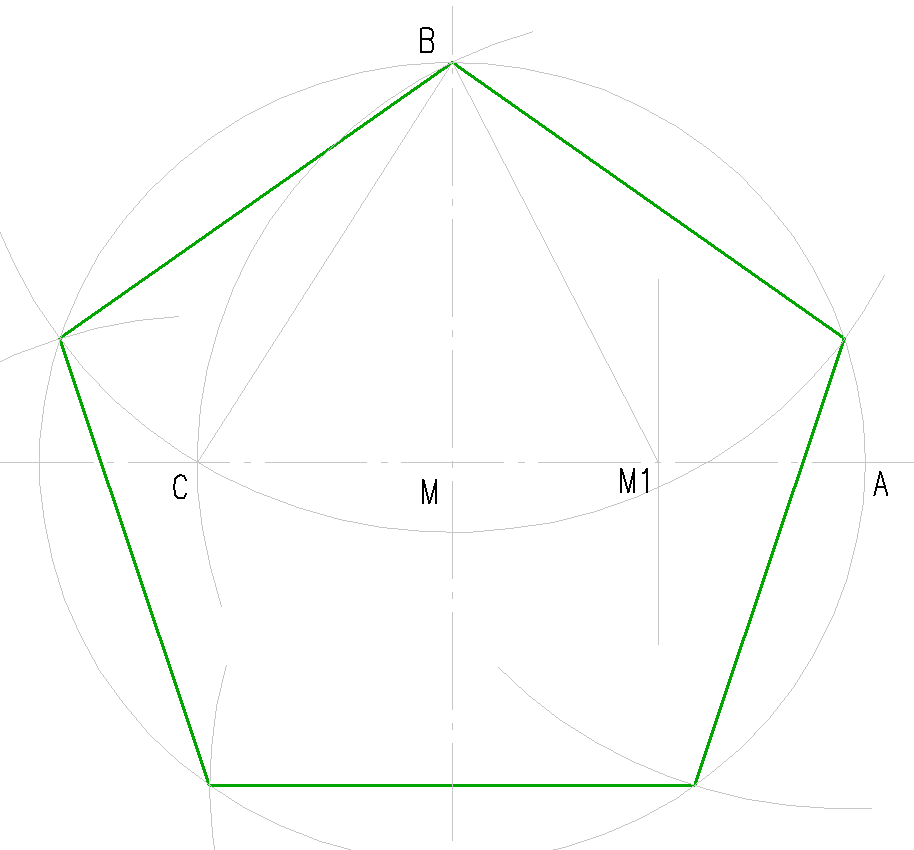

man halbiert die Strecke AM - dies ergibt den Punkt M1 | |||
|
die Verbindung des Punktes B mit Punkt M1 ergibt den Kreisumfangsteiler für's Fünfeck | |||
|
diesen Radius tragen wir vier mal - möglichst ab einem Schnittpunkt der Mittellinien mit der Peripherie ab - sonst eben fünf mal ;-) | |||
|
|
Projekt als DigCAD 4.0-Datei zum Download |

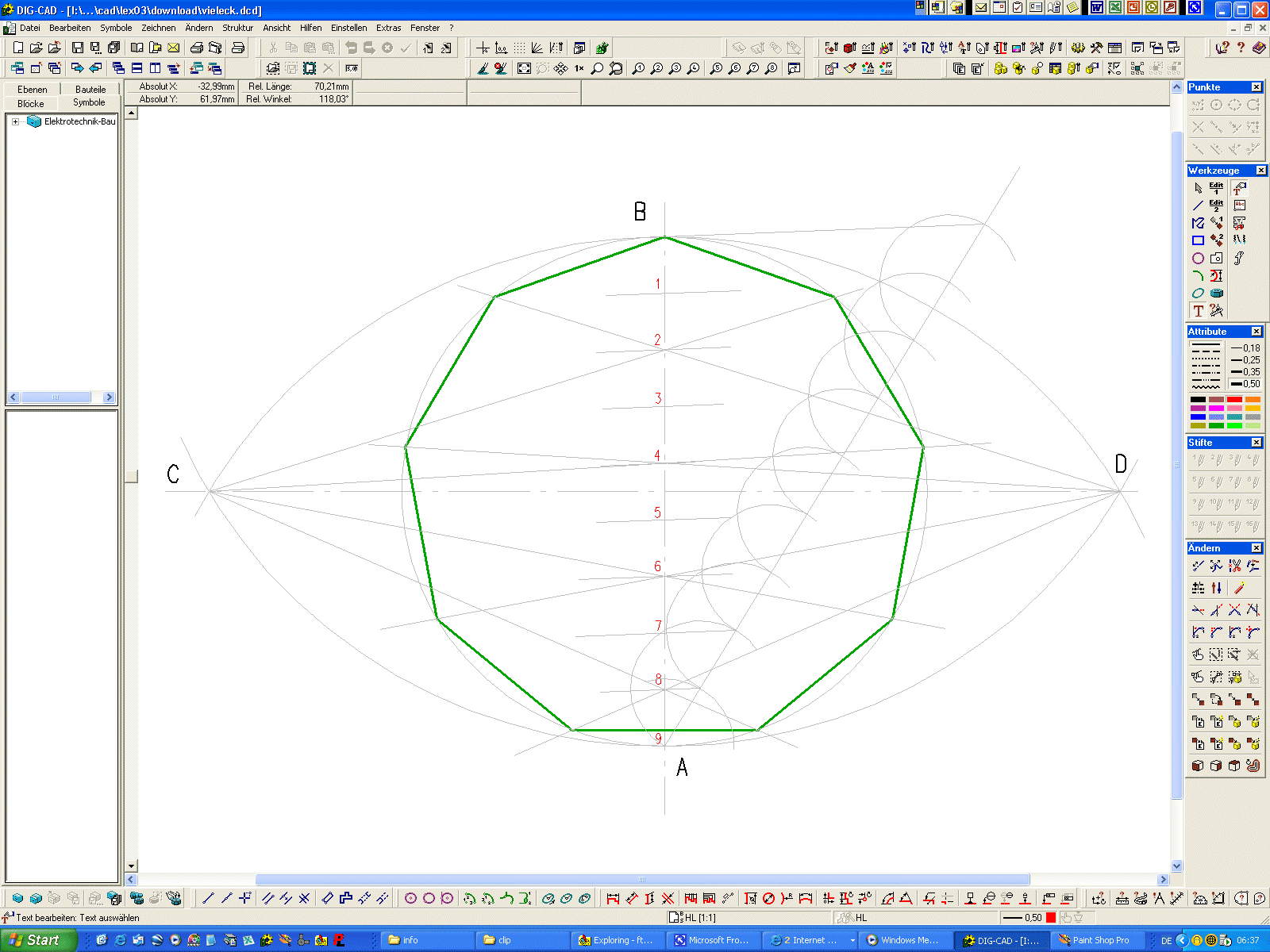

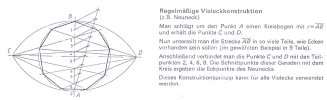

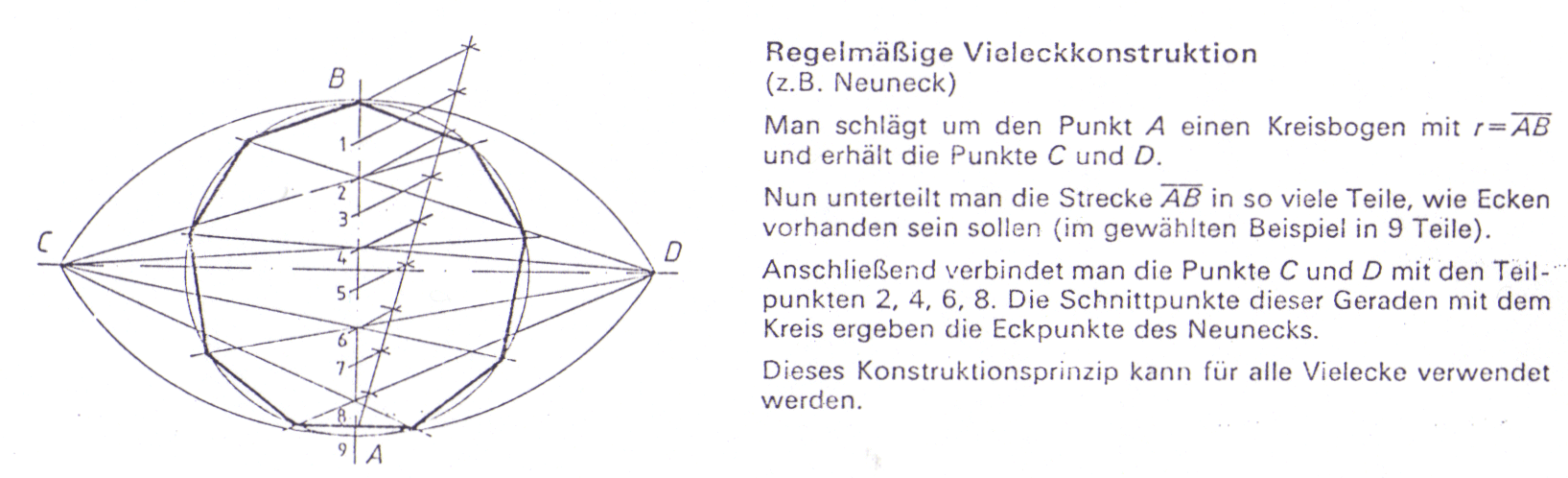

| 3. Regelmäßiges Vieleck - Beispiel: Neuneck |
|
|
|
|
|
Wesen dieser Konstruktion ist eigentlich die Teilung einer Strecke in n gleiche Abschnitte, nur wird hier nun zusätzlich eine Projektion in die Breite vorgenommen. Auch diese Konstruktionsverfahren war den alten Griechen bereits als solches bekannt - Neues entdecken wir also allenfalls für uns selbst ;-) | |||
|
|
|||
|

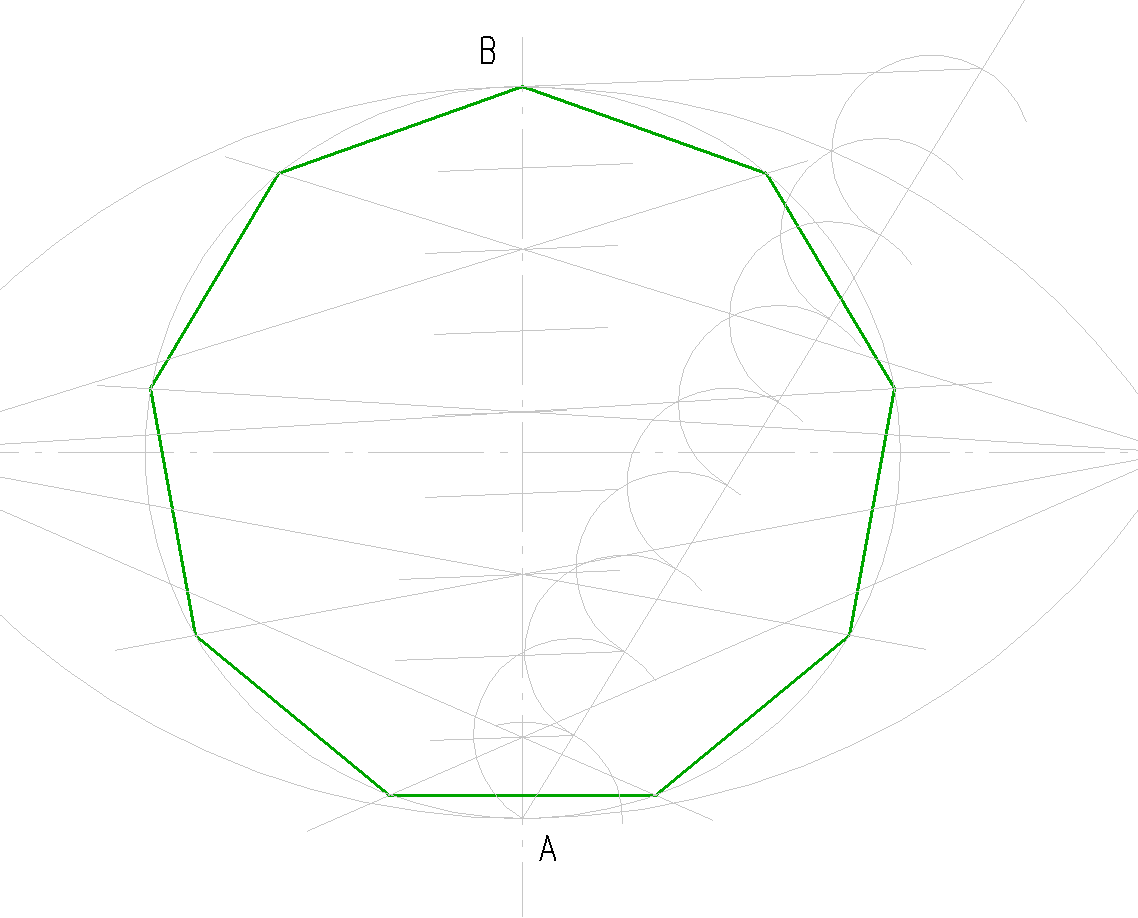

man schlägt um die Punkte A und B Kreisbögen mit dem Radius r= AB | |||
|
anschließend unterteilt man die Strecke AB in so viele Teile, wie die Eckenanzahl vorgibt | |||
|
anschließend sind die Punkte C und D mit den Teilpunkten 2, 4, 6 und 8 | |||
|
die Schnittpunkte dieser Geraden mit dem Kreisbogen ergeben die Eckpunkte des gesuchten Vielecks | |||
|
abschließend müssen die Eckpunkte miteinander verbunden werden - dies einschließlich der Punkte A, B, C und D | |||
|
|
Projekt als DigCAD 4.0-Datei zum Download |
