Hat man einige physikalische Grundbegriffe der Elektrotechnk erstmalig im Werkuntericht vernommen und im Physikunterricht diese dann ergänzt, erweitert und vertieft, dann ist es Zeit für die Schwindel erregenden Höhen der Digitalelektronik. Auf einem dieser Gipfel sind wir mit diesem Projekt angekommen:

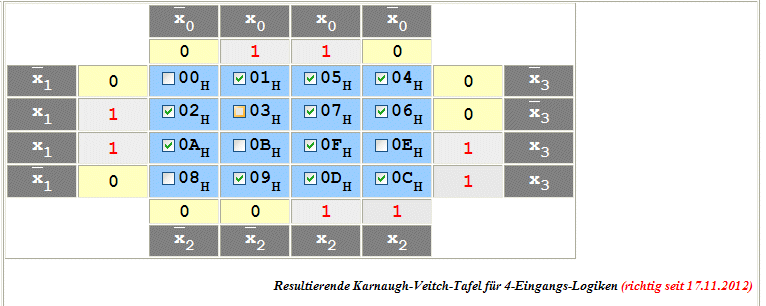

Zur Gewinnung der kanonischen Normalform werden zuerst alle möglich Kombinationen zusammengestellt - es ist günstig, aber nicht unbedingte Voraussetzung, bei den Eingangsbelegungen (also x-Werten) rechts und mit 0 zu beginnen.

_Zeile	x₃	x₂	x₁	x₀	y₁	y₀	HEX-Code
1.	0	0	0	0	1	0	00_H
2.	0	0	0	1	0	1	01_H
3.	0	0	1	0	1	1	02_H
4.	0	0	1	1	0	0	03_H
5.	0	1	0	0	0	1	04_H
6.	0	1	0	1	0	1	05_H
7.	0	1	1	0	1	1	06_H
8.	0	1	1	1	1	1	07_H
9.	1	0	0	0	0	0	08_H
10.	1	0	0	1	0	1	09_H
11.	1	0	1	0	1	1	0A_H
12.	1	0	1	1	0	0	0B_H
13.	1	1	0	0	0	1	0C_H
14.	1	1	0	1	0	1	0D_H
15.	1	1	1	0	0	0	0E_H
16.	1	1	1	1	0	1	0F_H

... die gegebene Übungsaufgabe

y₁ = X₀ X₂ ۷ X₁ X₂ X₃

y₀ = X₀ X₁ X₂۷ X₂ X₃ ۷ X₀ X₂ ۷ X₁ X₃ ۷ X₁ X₃

Verfügbare Bauelemente

74LS11 3 mal 3-Eingangs-AND
74LS27 3 mal 3-Eingangs-NOR
74LS30 1 mal 8-Eingangs-NAND
74LS32 4 mal 2-Eingangs-NOR
74LS33 4 mal 2-Eingangs-OR
74LS133 1 mal 13-Eingangs-NAND
74LS260 2 mal 5-Eingangs-NOR
74LS283 1 mal 4-Bit Volladdierer
74LS688 1 mal 8-Bit Komparator
