Komplexer Melodiegenerator auf Z80-Basis history menue Letztmalig dran rumgefummelt: 10.07.18 16:08:22

  1. Einfacher Generator mit Schaltung und EPROM-Listing
  2. Komplexerer Melodiegenerator mit Funktionsauswahl

1. Einfacher Melodiegenerator mit Schaltung und EPROM-Listing history menue scroll up

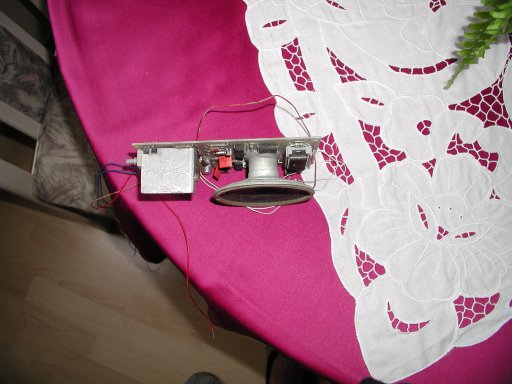

2. Komplexer Melodiegenerator mit Funktionsauswahl aus dem VEB Metallurgie-Elektronik Leipzig 1988 history menue scroll up

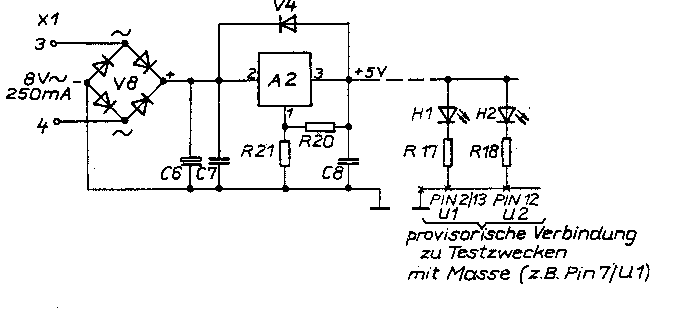

Spannungsversorgung

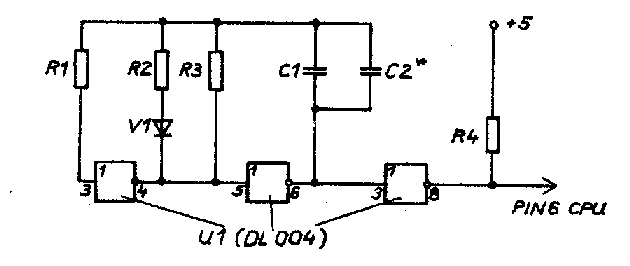

Taktversorgung

  • Taktfrequenz beträgt ca. 2,45 MHz

  • Gate 3/8 verbessert die Flankensteilheit beim Schalten

  • R4 zieht den Pegel des Taktes auf stabiles H (aktiver Pull-up)

  • Widerstand R3 in Verbindung mit C1 ist frequenzbestimmend - zum Feinabgleich ist C2 vorgesehen

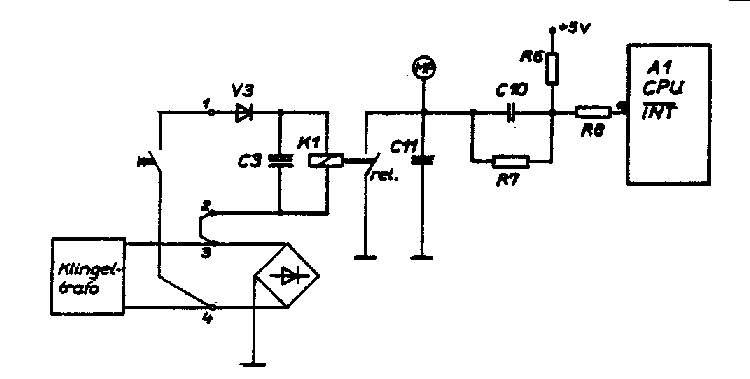

Melodiestartimpuls erzeugen

  • der Startimpuls wird als Interrupt (Pin 16) benötigt

  • der Rechner führt eine Programmunterbrechung aus und startet ein Initialisierungsprogramm zum Abspielen der jeweils nächsten Melodie

  • da nur negative Impulse INT auslösen, ist eine wirkungsvolle Methode gegeben, um Dauerklingeln zu unterbinden

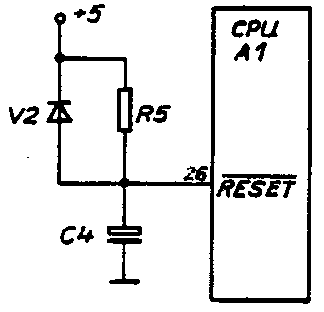

RESET- und Startimpulserzeugung

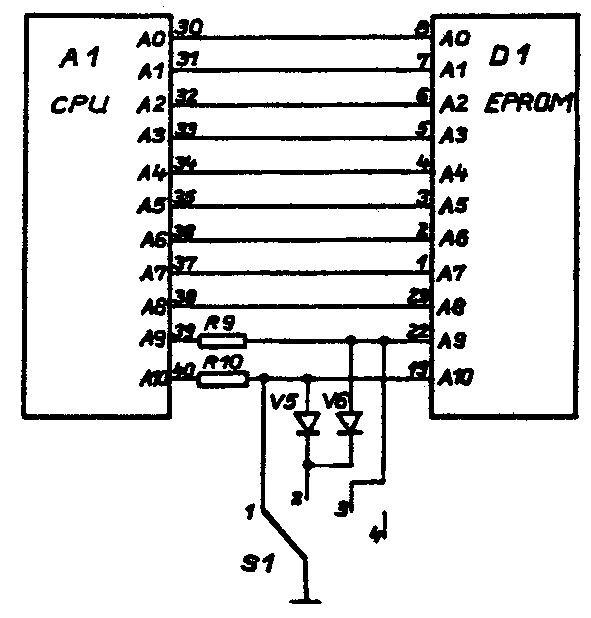

Adress-Logik für den EPROM

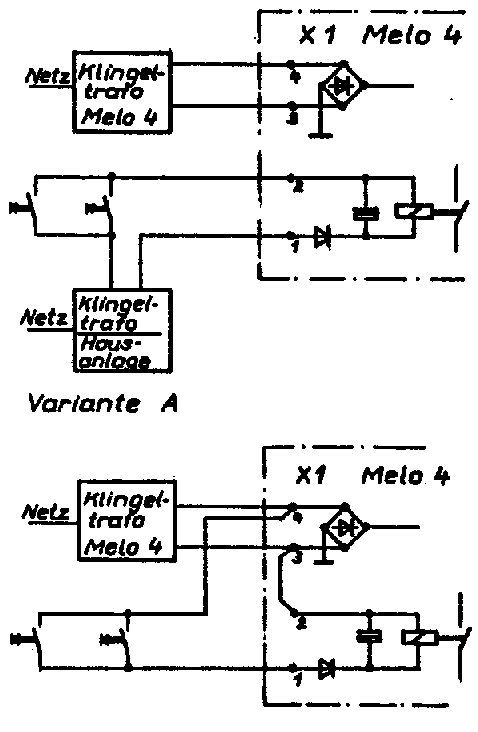

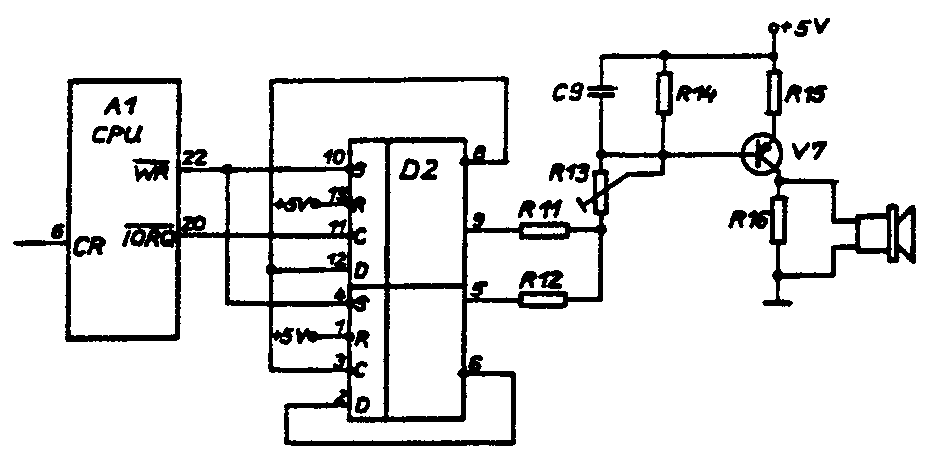

Anschlussvarianten
